Producttype	Inbouwfornuis
Merk	Franke
Model	FMA 654 I F KL BK
Kleur	Zwart
Afmetingen (H x B x D)	59,5 x 59,5 x 54,8 cm
Netto gewicht	Ongeveer 38 kg
Elektrische voeding	230 V / 50 Hz / 16 A
Kooktype	Multifunctionele elektrische oven + inductiekookplaat (afhankelijk van variant)
Ovenfuncties	Hetelucht, natuurlijke convectie, grill, ontdooien, heteluchtpuls
Oveninhoud	Ongeveer 65 liter
Reiniging	Door pyrolyse (zelfreinigend)
Veiligheid	Kinderbeveiliging, automatische uitschakeling, koude ruit veiligheid
Repareerbaarheidsindex	7,8/10
Reserveonderdelen beschikbaar	Verwarmingselementen, binnenglas, deurafdichting, bedieningselementen
Garantie	2 jaar (onderdelen en arbeid)
Certificeringen	CE, NF
Energieverbruik	Klasse A+

Veelgestelde vragen - FMA 654 I F KL BK FRANKE

Wat zijn de exacte afmetingen van het apparaat voor inbouw?

De totale afmetingen zijn 59,5 cm hoog, 59,5 cm breed en 54,8 cm diep. Houd rekening met een inbouwruimte van ongeveer 60 x 60 x 55 cm.

Werkt het apparaat op standaard 230 V?

Ja, het is ontworpen voor een voeding van 230 V / 50 Hz en heeft een 16 A circuit nodig met een stroomonderbreker.

Hoe gebruik ik de pyrolysefunctie om de oven te reinigen?

De pyrolyse verwarmt de oven tot een hoge temperatuur (ongeveer 500°C) om resten te verbranden. Selecteer eenvoudig het pyrolyseprogramma, vergrendel de deur en wacht tot de cyclus is voltooid (ongeveer 2 uur). Gebruik geen chemicaliën.

Welke kookmodi zijn beschikbaar?

De modi omvatten: hetelucht, natuurlijke convectie, grill, ventilatiegrill, ontdooien, heteluchtpuls en warm houden.

Kan ik aluminium schalen in de oven gebruiken?

Ja, maar vermijd direct contact met de wanden. Gebruik bij voorkeur glazen, keramische of roestvrijstalen schalen voor een betere warmteverdeling.

Hoe vervang ik de ovenlamp?

Haal de stekker uit het stopcontact, verwijder de glazen kap (draai deze) en schroef de lamp los (type G9, max 40 W). Vervang deze door een identieke nieuwe lamp.

Is de kookplaat compatibel met alle pannen?

Voor inductie gebruikt u pannen met een ferromagnetische bodem (staal, gietijzer). Controleer met een magneet.

Wat te doen als de oven niet meer verwarmt?

Controleer de stroomtoevoer, de stroomonderbreker en de klokinstelling. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe activeer ik de kinderbeveiliging?

Druk tegelijkertijd op de toetsen 'min' en 'plus' gedurende 3 seconden totdat een vergrendelsymbool verschijnt. Om uit te schakelen, herhaalt u dezelfde handeling.

Waar kan ik reserveonderdelen voor dit apparaat vinden?

Reserveonderdelen (verwarmingselementen, glas, afdichtingen) zijn verkrijgbaar bij erkende Franke-dealers of op gespecialiseerde huishoudelijke apparaten websites. Houd het modelnummer bij de hand.

GEBRUIKSAANWIJZING FMA 654 I F KL BK FRANKE

NL GEBRUIKSAANWIJZING

IT LIBRETTO DI USO

ES MANUAL DE USO

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat. Deze kookplaten hebben inductiesystemen die voldoen aan de eisen van de EMC- en EMF-richtlijnen en mogen niet interfereren met andere elektronische apparaten. Dragers van pacemakers of andere elektronische systemen dienen contact op te nemen met hun arts of met de producent van het implantaat om de gevoeligheid voor interferenties te beoordelen.

De elektrische aansluitingen dienen door een vakkundig elektricien tot stand te worden gebracht. Lees het deel ELEKTRISCHE AANSLUITING alvorens de elektrische aansluiting uit te voeren.

Bij toestellen met een netsnoer moeten de klemmen of het deel van de draden tussen het bevestigingspunt van de kabel en de klemmen zo worden geplaatst dat de onder spanning staande geleider vóór de aardingskabel naar buiten kan worden gehaald als hij uit zijn bevestiging loskomt.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of een oneigenlijk gebruik.
• Controleer of de netvoeding overeenstemt met de netvoeding die op het typeplaatje aan de binnenkant van het product staat vermeld.
• In de vaste installatie moeten er scheidingsschakelaars worden geïnstalleerd, in overeenstemming met de normen inzake bedradingssystemen.
• Controleer voor klasse I-apparaten of het huishoudelijke elektriciteitsnet een geschikte aardverbinding heeft.
• Laat een beschadigd netsnoer vervangen door de producent, een erkend servicecentrum of een vakkundige monteur om risico's of gevaarlijke situaties te voorkomen.

WAARSCHUWING: Verwijder de beschermfolie alvorens het apparaat te installeren.

- Gebruik alleen de samen met het apparaat geleverde schroeven en andere kleinijzerwaren.

schroeven en andere kleinijzerwaren.

WAARSCHUWING: Indien de schroeven of bevestigingssystemen niet worden geïnstalleerd zoals in deze aanwijzingen is beschreven, bestaat het gevaar voor elektrische schokken.

• Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij zij onder toezicht staan van een volwassene.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of geestelijke beperking of zonder ervaring en kennis, tenzij ze onder toezicht staan en worden geïnstrueerd over een veilig gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

- Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Laat kinderen niet met het apparaat spelen.

WAARSCHUWING: Het apparaat en de toegankelijke delen worden heet tijdens het gebruik.

Wees voorzichtig dat u het oppervlak van de kookzones niet aanraakt.

Houd kinderen jonger dan 8 jaar uit de buurt, tenzij ze constant onder toezicht staan.

WAARSCHUWING: Als het oppervlak barsten vertoont, moet het apparaat worden uitgeschakeld om het risico op elektrische schokken te voorkomen.

• Raak het apparaat niet aan met natte handen of lichaamsdelen.
• Gebruik geen stoomapparaten om het product te reinigen.
• Plaats geen metalen voorwerpen zoals messen, vorken, lepels en deksels op het oppervlak van de kookplaat, omdat deze oververhit kunnen raken.
• Gebruik de speciale bediening om de kookplaat na gebruik uit te schakelen; vertrouw niet op de sensoren van de pannen.

WAARSCHUWING: Het is gevaarlijk om de kookplaat onbeheerd achter te laten bij gebruik van olie of vet, omdat er een gevaarlijke situatie kan ontstaan en er brand kan uitbreken. Probeer NOOIT eventuele vlammen met water te doven, maar zet het apparaat uit en smoor de

vlammen, bijvoorbeeld door ze met een deksel of een branddeken af te dekken.

LET OP: Het kookproces moet onder toezicht plaatsvinden. Een kort kookproces moet constant worden bewaakt.

- Het apparaat is niet ontworpen om met een externe timer of met een apart afstandsbedieningssysteem te worden ingeschakeld.

WAARSCHUWING: Brandgevaar: Plaats geen voorwerpen op de kookoppervlakken.

- Het apparaat moet zo worden geïnstalleerd dat het kan worden losgekoppeld van de elektrische voeding met een meerpolige schakelaar met een openingsafstand tussen de contacten (3 mm) die een complete loskoppeling garandeert bij overbelasting van categorie III.

- Het apparaat mag nooit aan weersinvloeden worden blootgesteld (regen, zon).

- Houd de verpakking buiten het bereik van kinderen en huisdieren.

- Zorg ervoor dat het apparaat rechtstreeks op het stopcontact is aangesloten.

- Gebruik geen adapters, stekkerdozen of verlengsnoeren om het apparaat aan te sluiten.

- Gebruik het apparaat nooit voor andere doeleinden dan waarvoor het bedoeld is.

- Friteuses moeten tijdens het gebruik voortdurend worden gecontroleerd: oververhitte olie zou kunnen ontbranden.

gecontroleerd: oververhitte olie zou kunnen ontbranden.

• Schakel het apparaat niet in met een externe timer of een apart afstandsbedieningssysteem.
• Gebruik de kookplaat niet als werkblad of aanrecht.
• Breng geen doeken of andere brandbare materialen in de buurt van het apparaat totdat alle onderdelen volledig zijn afgekoeld om brandgevaar te voorkomen.
• Plaats geen metalen voorwerpen zoals messen, vorken, lepels en deksels op het oppervlak van de kookplaat, aangezien deze heet kunnen worden.
• Het apparaat mag nooit achter een sierdeurtje worden geïnstalleerd om te voorkomen dat dit heet wordt.
• Ga niet op het apparaat staan, omdat het beschadigd kan raken.
• Plaats geen pannen en koekenpannen op de rand, omdat dit de siliconenvoegen kan beschadigen.

Conformiteitsverklaring

De fabrikant verklaart dat dit apparaat met de functies radio voldoet aan de richtlijn 2014/53/EU.

De volledige tekst van de EG-conformiteitsverklaring is beschikbaar op de onderstaande website, na een zoekopdracht op productcode:

https://www.franke.com/

De productcode staat aangegeven op het etiket dat aan de binnenkant van het product is aangebracht.

Frequen-tiebanden	Maximaal uitge-zonden vermogen
2,4 GHz 2	mW max.

2. INSTALLATIE

De installatieprocedure moet in overeenstemming zijn met de wetten, verordeningen, richtlijnen en normen (veiligheidsvoorschriften inzake elektrische systemen, correcte recycling van componenten, etc.) die van kracht zijn in het land van gebruik!

• Zie de installatie-instructies voor meer informatie over de installatie.
• Gebruik geen siliconenkit tussen het apparaat en het werkblad.
• Controleer of er voldoende ruimte onder de kookplaat is voor luchtcirculatie. Zie de installatie-instructies.
• De onderkant van het apparaat kan erg heet worden. Als het apparaat boven kastladen is geïnstalleerd, moet er een brandwerend scheidingspaneel onder het apparaat worden geïnstalleerd om toegang tot de bodem te voorkomen. Zie de installatie-instructies.
• De ventilatie van het apparaat moet aan de instructies van de producent voldoen.
• Zorg dat er minstens een opening van 28 cm² zit aan de voorkant van het keukenblok op de plek waar de kookplaat wordt geplaatst om een goede ventilatie van het product mogelijk te maken.

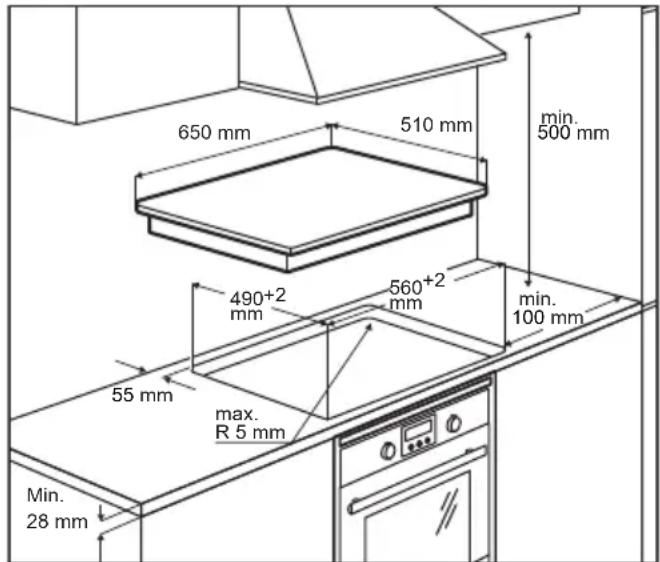

Vereisten van het keukenblok

• Als het apparaat op brandbaar materiaal wordt gemonteerd, moeten de richtlijnen en voorschriften met betrekking tot laagspanningsinstallaties en brandpreventie nauwgezet worden opgevolgd.

- Bij verzonken apparaten moeten de onderdelen (plastic en gefineerd hout) worden aangebracht met hittebestendige lijm (min. 85 °C): het gebruik van ongeschikte materialen en lijm kan leiden tot vervorming of onthechting van de onderdelen.

- Het gebruik van massief houten profielen rond het werkblad achter het apparaat is toegestaan, mits de minimale afstanden altijd voldoen aan de aanwijzingen op de installatietekeningen.

- Zie de installatie-instructies voor meer informatie over de installatie.

- Als er onder de kookplaat geen oven aanwezig is, installeer dan een scheidingspaneel onder het apparaat, zoals aangegeven in de installatie-instructies.

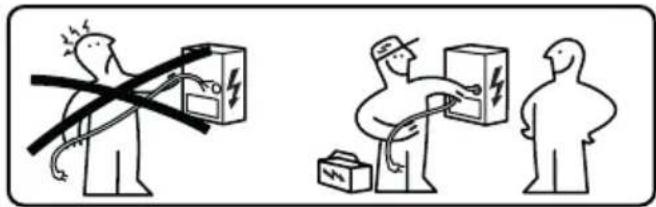

WAARSCHUWING: Alle elektrische aansluitingen dienen door een erkend elektricien tot stand te worden gebracht.

- Controleer of de nominale spanning van het apparaat op het typeplaatje overeenstemt met de netspanning, voordat u de aansluitingen tot stand brengt. Het typeplaatje is op de onderkant van de kookplaat aangebracht.

• Volg het aansluitschema (op de onderkant van de kookplaat).
• Maak uitsluitend gebruik van originele onderdelen die door de onderdelen-service worden geleverd.
• Het apparaat wordt met een aansluit-kabel geleverd.
• Als het netsnoer beschadigd is, moet het worden vervangen door het als origineel reserveonderdeel geleverde snoer. Neem contact op met de serviceafdeling.

Opgelet! De kabels mogen niet gelast worden!

Elektrische aansluiting

• De elektrische aansluitingen dienen door een gespecialiseerd elektricien tot stand te worden gebracht.
• Dit apparaat heeft een "Y"-aansluiting met een H05V2V2-F-kabel. Min. doorsnede van de geleider: 5x2,5 mm².
• De aansluitklemmen zijn toegankelijk door de afdekking van de aansluitkast te verwijderen.
• Controleer of de eigenschappen van de elektrische huisinstallatie (spanning, maximaal vermogen en stroom) compatibel zijn met die van het apparaat.
• Sluit het apparaat aan zoals in het schema is aangetoond (in overeenstemming met de referentienormen voor de netspanning die op nationaal niveau gelden).

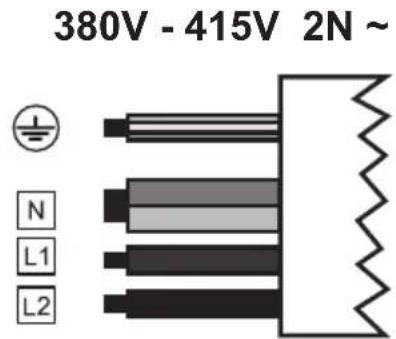

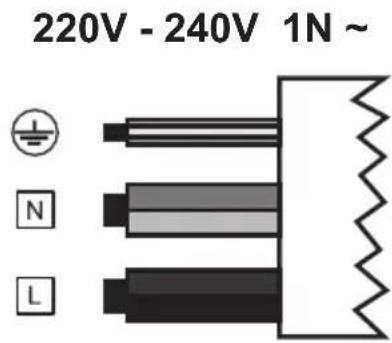

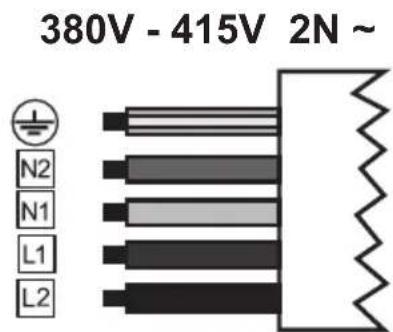

Aansluitschema

L Zwart
L Bruin
N Blauw
N Grijs
	Geel / Groen

L1 Bruin
L2 Zwart
N Blauw
N Grijs
	Geel / Groen

L1 Bruin
L2 Zwart
N1 Blauw
N2 Grijs
	Geel / Groen

4. SCHOONMAKEN EN ONDERHOUD

- Gebruik nooit schuursponsjes, staalwol, zoutzuur of andere producten die krassen of sporen op het oppervlak kunnen achterlaten.

- Consumeer geen voedselresten die zijn gevallen of zich hebben opgehoopt op het oppervlak en op de functionele of esthetische elementen van de kookplaat.

- Schakel het apparaat uit of koppel het los van het elektriciteitsnet alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.

- Maak het apparaat na elk gebruik schoon om te voorkomen dat eventuele voedselresten verbranden. Het is veel moeilijker om verhard of verbrand vuil te verwijderen.

- Gebruik een zachte doek of een spons met een geschikt reinigingsmiddel om het dagelijkse vuil te verwijderen. Volg de aanbevelingen van de producent over de te gebruiken schoonmaakmiddelen. Het gebruik van neutrale reinigingsmiddelen wordt aanbevolen.

- Verwijder eventueel verhard vuil, bijvoorbeeld overgekookte melk, met behulp van een schraper voor glaskeramische oppervlakken als de kookplaat nog warm is. Volg de aanbevelingen van de producent over de te gebruiken schrapers.

- Verwijder suikerrijke etensresten, bijv. jamspatten tijdens het koken, met behulp van een schraper voor glaskeramische oppervlakken als de kookplaat nog warm is. Dergelijke resten kunnen, als ze niet worden verwijderd, het glaskeramische oppervlak beschadigen.

- Verwijder eventuele gesmolten plasticresten met een schraper voor glaskeramische kookplaten als de kookplaat nog warm is. Dergelijke resten kunnen, als ze niet worden verwijderd, het glaskeramische oppervlak beschadigen.

• Verwijder kalkvlekken met een kleine hoeveelheid van een antikalkoplossing, bijvoorbeeld azijn of citroensap, zodra de kookplaat is afgekoeld. Maak hem daarna weer schoon met een vochtige doek.
• Snijd of bereid de levensmiddelen niet op het oppervlak en voorkom dat er harde voorwerpen op vallen. Schuif geen pannen of eet- en drinkgerei over het oppervlak.
• Gebruik geen stoomreinigers.

Onderhoud en reparaties

• Zorg ervoor dat het onderhoud van de elektrische componenten alleen aan de fabrikant of de monteurs van de servicedienst wordt toevertrouwd.
• Zorg ervoor dat beschadigde kabels alleen door de producent of door de monteurs van de servicedienst worden vervangen.

Als er een storing is, probeer dan een oplossing te vinden door de instructies in de gids voor het oplossen van storingen te volgen. Als u het probleem niet kunt oplossen, neem dan contact op met de serviceafdeling.

Als u contact opneemt met de servicedienst, geef dan de volgende informatie op:

• soort storing
• model van het apparaat (Art./Cod.)
• serienummer (S.N.)

Deze informatie vindt u op het typeplaatje. Het typeplaatje is op de achterkant van het apparaat aangebracht.

Bij oneigenlijk gebruik of een installatie die niet door een erkende installateur is uitgevoerd, wordt het bezoek van de servicemonteur ook tijdens de garantieperiode in rekening gebracht.

5. OMSCHRIJVING VAN HET PRODUCT

Indeling van het kookoppervlak

1	Enkele kookzone (197x220 mm) 2100 W, met boos- terfunctie van 3000 W
2	Enkele kookzone (197x220 mm) 2100 W, met boo- terfunctie van 3000 W
3	Enkele kookzone (197x220 mm) 2100 W, met boo- terfunctie van 3000 W
4	Enkele kookzone (197x220 mm) 2100 W, met boo- terfunctie van 3000 W
5	Bedieningspaneel
1 + 2	Gecombineerde kookzone (395 x 220 mm) 3000 W, met boosterfunctie van 3700 W.
3 + 4	Gecombineerde kookzone (395 x 220 mm) 3000 W, met boosterfunctie van 3700 W.

INDICATOREN

Pandetectie

Elke kookzone is uitgerust met een systeem dat de aanwezigheid van een pan op de kookplaat detecteert.

Het detectiesysteem is in staat om pannen met een magnetiseerbare bodem te herkennen die geschikt zijn voor gebruik op inductiekookplaten.

Als de pan tijdens de werking wordt weggehaald of een ongeschikte pan wordt gebruikt, verschijnt op het display het symbool

Restwarmte-indicator

De restwarmte-indicator is een veiligheidsfunctie om te signaleren dat het oppervlak van de kookzone nog een temperatuur van 50°C of hoger heeft en bij aanraking met blote handen dus brandwonden kan veroorzaken. De digit van

de desbetreffende kookzone toont H

6. BESTURINGSPANEEL

1	Aan/Uit
2	Toets functie Pauze
3	Toets functie Blokkering balk
4	Vermogensbalk
5	Symbool van de timer
6	Indicator vermogensniveau
7	Regeling van de timer en indicator kooktijd
8	Indicator kookzone

De kookzones kunnen geactiveerd worden door te drukken op de referentiedigit

1. De digit wordt sterker verlicht om de handeling te bevestigen.

Bij de plaatsing van een pan op een van de 4 kookzones zal de kookplaat de aanwezigheid ervan automatisch detecteren en wordt de overeenkomstige digit verlicht om de kookzone in te schakelen.

Als er geen pannen of andere voorwerpen op de kookplaat aanwezig zijn, dan zijn de digits niet zichtbaar.

De functies die geselecteerd kunnen worden op het bedieningspaneel zijn altijd zichtbaar, maar verlicht met een lage helderheid. Selecteer de functies door het overeenkomstige symbool aan te raken.

De eerste keer dat het apparaat wordt aangesloten op het huishoudelijke elektriciteitsnet moet de installateur het vermogen van de kookzones instellen op basis van de werkelijke capaciteit van het elektriciteitsnet.

Als dit niet nodig is, kunt u de kookplaat direct inschakelen met of, als alternatief, de hieronder beschreven procedure volgen om het menu te openen.

Lees de gehele paragraaf alvorens de procedure uit te voeren.

Sluit de kookplaat aan op het huishoudelijke elektriciteitsnet.

• Druk op . • Druk nogmaals op ⏻ - Houd ingedrukt en begin op de digit van de kookzones te drukken, beginnend vanaf de kookzone rechts voor en dan tegen de wijzers van de klok in.

De digit linksachter toont L en een cijfer dat het type menu aangeeft. De digit linksvoor toont een cijfer dat afhankelijk is van de in de selectie aangegeven parameters.

Selecteer de digit met C en druk op "8" op de vermogensbalk.

Selecteer de digit linksvoor en vervolgens de correcte instelling.

Zie de onderstaande tabel voor de specificatie van de vermogens:

Waarde op de vermogens-balk	KW	Opmerkingen
0	7,4	Standaard startinstelling
1	4
2	2,5
3	6

Voer de correcte waarde in, bevestig door ⏻ aan te raken en 2 seconden ingedrukt te houden.

8. DEMO-FUNCTIE

Met de DEMO-functie kunnen alle functies van het product worden gebruikt zonder dat het echt in werking is.

Sluit de kookplaat aan op het huishoudelijke elektriciteitsnet.

• Druk op . - Druk nogmaals op ⏻ - Houd ingedrukt en begin op de digit van de kookzones te drukken, beginnend vanaf de kookzone rechts voor en dan tegen de wijzers van de klok in.

De digit linksachter toont een cijfer dat het type menu aangeeft. De digit linksvoor toont een cijfer dat afhankelijk is van de in de selectie aangegeven parameters.

Selecteer de digit met C en druk op "6" op de vermogensbalk.

Selecteer de digit linksvoor en vervolgens de correcte instelling.

Zie de onderstaande tabel voor de specificatie van de vermogens:

Waarde op de vermogensbalk	Opmerkingen
0	DEMO-functie gedeactiveerd

1 DEMO-functie geactiveerd

Voer de correcte waarde in, bevestig door aan te raken en 2 seconden ingedrukt te houden.

9. FUNCTIES KOOKPLAAT

0 :······P
Blokkering	Het is mogelijk om de functies van de kookplaat tijdens het gebruik te blokkeren, bijvoorbeeld om de kookplaat te reinigen.
	Om te activeren/deactiveren: druk op
Kinderslot	Deze functie voorkomt de onbedoelde inschakeling van de apparatuur
	Activeren: schakel de plaat in en druk 3 seconden lang op een willekeurige kookzone, schuif vervolgens de vermogensbalk langzaam van 0 naar 9.Alle digits tonenDe beschreven handelingen moeten binnen 10 seconden voltooid worden.
	Deactiveren: schakel de plaat in en druk 3 seconden lang op een willekeurige kookzone, schuif vervolgens de vermogensbalk langzaam van 9 naar 0.Alle digits die tonen, verdwijnen.De beschreven handelingen moeten binnen 10 seconden voltooid worden.
Functie Boost	Elke kookzone kan voor een tijd van maximaal 5 minuten worden ingesteld op een extra vermogensniveau.
	Activering: selecteer één van de 4 kookzones en selecteer dan de waarde “Boost” op de vermogensbalk. De overeenkomstige digit toont
	Deactivering: selecteer één van de andere mogelijke waarden op de vermogensbalk.
Timer van de kookzones	Door middel van de timer kan een bepaalde kookzone aan het einde van de ingestelde tijd worden uitgeschakeld.De kookzones kunnen individueel geprogrammeerd worden omdat ze allen beschikken over een eigen timer.
	Om te activeren: schakel de kookplaat in en selecteer één van de 4 kookzones door een waarde in te stellen op de vermogensbalk, druk vervolgens op de digits van de zone om de timer te bedienen en stel opnieuw een waarde in via de vermogensbalk. Het symbool van de kookzone wordt verlicht. Raak 5 seconden lang niets aan om de ingestelde tijd te bevestigen. Het display in de bedieningszone van de timer toont de countdown die eindigt met een geluidssignaal. Druk op de digits van de bedieningszone van de timer om het alarm uit te schakelen.
	Om te deactiveren: wacht tot het einde van de countdown en reset de waarden van de timer.
Timer (algemeen)	Timer met alarm voor algemeen gebruik.
	Om te activeren: schakel de kookplaat in, druk op de digits van de zone om de timer te bedienen en stel een waarde in via de vermogensbalk. De countdown eindigt met een geluidssignaal. Druk op de digits van de bedieningszone van de timer om het alarm uit te schakelen.
	Om te deactiveren: wacht tot het einde van de countdown en reset de waarden van de timer.
Functie Pauze	Door middel van deze functie kan elke op de kookplaat actieve functie gepauzeerd/herstart worden, waarbij het beschikbare vermogen van de kookzone wordt verminderd en alle functies worden nul-gesteld.Tijdens de pauze geven alle digits aan om te signaleren dat:- Er in geen van de kookzones energie wordt geproduceerd.- Alle functies en de timer zijn uitgeschakeld.
	Activering: houd bij functionerende kookplaat gedurende ten minste 1 seconde ingedrukt.
	Deactivering: houd gedurende ten minste 1 seconde ingedrukt en verplaats de vinger van mini-maal naar maximaal over de vermogensbalk die een animatie toont.
Functie Oproepen	Deze functie wordt gebruikt om, in geval van een onbedoelde stopzetting, met dellinstellingen voor de werking van de kookplaat op te roepen.
	Druk, om de instellingen te herstellen, bij uitgeschakelde kookplaat binnen 6 seconden op en vervolgens binnen 6 seconden op Ter bevestiging van de handeling klinkt er een pieptoon.
	Als de kookplaat is uitgeschakeld en niet binnen 6 seconden weer wordt ingeschakeld, gaan de in-stellingen van de eerdere functies verloren.
Functie Verwarmen	Deze functie wordt gebruikt om een pan bij maximaal vermogen te verwarmen, alvorens het kook-proces voort te zetten bij een geselecteerd vermogen. Het tijdsinterval gedurende welke voor de kookzone het maximale vermogen wordt gehandhaafd, is afhankelijk van het ingestelde definitieve kookvermogen. Zie de tabel:
	Vermogensniveau Timer (seconden)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Niet beschikbaar
	Boost Niet beschikbaar
	Selecteer één van de 4 kookzones en houd op de vermogensbalk de geselecteerde waarde (van 1 tot 8) gedurende 3 seconden ingedrukt. De kookplaat zal een piek bij maximaal vermogen hebben, gedurende een periode die varieert op basis van het eerder ingestelde kookvermogen, en keert dan terug naar de aan het begin ingestelde vermogen. De bijbehorende digit geeft en de inge-stelde waarde aan.
Gecombineerde modus (functie “brug”)	Met deze functie kunnen 2 kookzones gecombineerd worden om ze als één enkele grotere kookzo-ne te gebruiken en te bedienen. Op deze manier is het mogelijk om pannen met een grotere bodem te gebruiken.De selecteerbare kookzones voor deze functie zijn zowel die aan de linkerkant als die aan de rech-terkant.
	Om te activeren: druk tegelijkertijd op beide kookzones totdat een digit weergeeft.Gebruik de vermogensbalk om het vermogen in te stellen van de zone die in de gecombineerde modus kan worden gebruikt.
	Deactivering: druk gelijktijdig op de toetsen gebruikt om de functie “brug” te activeren, tot de sym-bolen verdwijnen.
	Belangrijk! De kookplaat herkent automatisch de aanwezigheid van een grotere pan die twee kook-zones inneemt, maar zal de zones onafhankelijk beheren, tenzij de functie “brug” geactiveerd is.
Functie verwarmen	Deze functie wordt gebruikt om gekookt voedsel warm te houden.Om te activeren/deactiveren: selecteer een kookzone en selecteer 0 of 1 op de schuifbalk waarbij op de corresponderende digit wordt weergegeven.
Functie AUTO	Met deze functie kan de modus AUTO geactiveerd worden waarin de kookplaat en de afzuigkap op gecoördineerde manier functioneren. Als de kookplaat wordt ingeschakeld, wordt automatisch de verlichting ingeschakeld. De snelheid van de afzuigkap wordt automatisch ingesteld op basis van het hoogste vermogensniveau van de zones van de kookplaat.
	Koppeling Kookplaat-AfzuigkapVolg voorafgaand aan de start van de procedure de specifieke aanwijzingen van de handleidingen van de te koppelen apparaten.Druk bij uitgeschakelde kookplaat gelijktijdig op de toetsen “øen ” . De koppelprocedure wordt gestart en er wordt een animatie op het display weergegeven.OPGELET: verwijs na de activering van de procedure naar de handleiding van de afzuigkap en controleer of de procedure Koppeling K-Link geactiveerd is.De koppelingsprocedure duurt 2 minuten. Als er binnen deze tijd geen apparaat wordt herkend, controleer dan of de procedure van de te koppelen apparaten werd gestart. Het kan zijn dat de maximale limiet van het aantal te koppelen apparaten is bereikt.Druk nogmaals op de toetsen “øen ” om te bevestigen.

10. KOOKTABEL

Vermogens-stand	Kookmethode Te gebruiken voor
1	Smelten, zachtjes opwarmen Boter, chocolade, gelatine, sauzen
2	Smelten, zachtjes opwarmen Boter, chocolade, gelatine, sauzen
3	Op temperatuur brengen Rijst
4	Doorkoken, inkoken, stoven Groenten, aardappels, sauzen, fruit, vis
5	Doorkoken, inkoken, stoven Groenten, aardappels, sauzen, fruit, vis
6	Doorkoken, smoren Pasta, soep, gestoofd vlees
7	Zachtjes bakken Rösti (aardappelkoekjes), omelet, gepaneerde en gebakken gerechten, worst
8	Bakken in hete olie, frituren	Vlees, patat
9	Snel bakken op hoge temperatuur	Biefstuk
P	Snel verwarmen	Water koken

11. PERSONALISATIE VAN HET GEBRUIKERSMENU

Lees de gehele paragraaf alvorens de procedure uit te voeren.

- Druk op .

- Druk nogmaals op .

- Houd ingedrukt en begin te drukken op de digit van de kookzones, te beginnen bij die linksvoor en met een beweging met de wijzers van de klok mee.

De digit linksachter toont afwisselend Len een cijfer tussen 0 en 9 dat de code van het menu aangeeft.

De digit linksvoor toont een cijfer dat afhankelijk is van de in de selectie aangegeven parameters.

• Druk op de digit linksachter en selecteer een nummer op de vermogensbalk om toegang te krijgen tot de code van het menu.
• Druk op de digit linksvoor en selecteer een nummer op de vermogensbalk om een waarde te selecteren.

• Voer de correcte waarde in, bevestig door aan te raken en 2 seconden ingedrukt te houden.
• Druk op om het menu af te sluiten zonder op te slaan.

Als er geen handelingen worden uitgevoerd, wordt het gebruikersmenu na 1 minuut afgesloten.

Zie de onderstaande tabel voor de specificatie van de vermogens:

Code van het menu	Beschrijving Waarde
U0 Menu	voor het beheer van het maximale vermogen.	Het is mogelijk om de geselecteerde maximale absorptie in stappen van 0,1 kW te verlagen tot het opgegeven minimumvermogen.
U2 Menu	voor beheer van het ge-luidsvolume van de toetsen.	0 - Geluid uit1 - Min.3 - Max
U3 Menu	voor beheer van het volume van de zoemer van de minutentel-ler.	0 - Geluid uit1 - Min.3 - Max
U4 Menu	voor beheer van het helder-heidsniveau van het display.	0 - Max9 - Min.
U5 Menu	voor beheer van de weerga-ve van de countdown.	0 - Weergave uit1 - Weergave actief
U6 Menu	van de functie pandetectie. 0 - Niet actief1 - Actief
U7 Menu	voor beheer van het einde van de countdown.	0 - Continue knippering en uitschakeling1 - Tien kniperingen en uitschakeling2 - Een knippering en uitschakeling

12. FUNCTIES VOOR HET AANPASSEN VAN HET VERMOGEN

Dit product is voorzien van een elektronisch geregelde functie voor het beheer van het vermogen.

Zie de afbeelding.

Deze functie regelt de afgifte van het maximale vermogen van 3700 W tussen de in de gecombineerde modus gebruikte kookzones (1+2 en 3+4) door de verdeling van het vermogen te optimaliseren en situaties van overbelasting van het systeem te voorkomen.

Kookplaat op het maximale vermogensniveau - de functie verdeelt het vermogen over de kookzones en vermindert zo nodig automatisch het vermogen van een kookzone (de laatste opdracht krijgt de hoogste prioriteit).

Kookplaat met vermogensbegrenzing - de functie verdeelt het vermogen over de kookzones om te voorkomen dat een kookzone op een hoger vermogen dan de limiet wordt ingesteld (om het vermogen van een bepaalde kookzone te verhogen, is het noodzakelijk om het voor de andere zone ingestelde vermogensniveau handmatig te verlagen).

Bijvoorbeeld:

Als voor kookzone 1 het extra vermogensniveau (boost) (P) is geselecteerd, kan kookzone 2 niet tegelijkertijd het vermogensniveau 9 overschrijden en wordt deze automatisch beperkt.

13. GIDS VOOR HET GEBRUIK VAN DE PANNEN

Welke pannen zijn geschikt?

Gebruik alleen pannen met een ferro-magnetische bodem die geschikt zijn voor gebruik op inductiekookplaten:

• gietijzer - geëmailleerd staal - koolstofstaal - roestvrij staal (ook niet volledig roestvrij)

- aluminium met ferromagnetische coating of bodem met ferromagnetische plaat

Controleer of het symbool aanwezig is (meestal op de onderkant gedrukt) om na te gaan of de pan geschikt is. U kunt ook een magneet in de buurt van de bodem van de pan plaatsen. Als deze blijft zitten, betekent dit dat de pan kan worden gebruikt op een inductiekookplaat.

Gebruik voor een optimaal rendement altijd pannen met een vlakke bodem die de warmte gelijkmatig kan verdelen. Een bodem die niet perfect vlak is, kan de geleiding van het vermogen en de warmte beïnvloeden.

Hoe de pannen te gebruiken

Minimale diameter van de pan voor de verschillende kookzones.

Voor een goede werking van de kookplaat moet de pan een of meer van de op de kookplaat aangegeven referentiepunten bedekken en een geschikte minimale diameter hebben.

Gebruik altijd de kookzone die het beste past bij de diameter van de bodem van de pan.

Kookzone	Diameter van de bodem van de pan
	min. (aanbevo-len)	max (aanbevo-len)
Gecombineerd links/rechts	190 mm	230 mm
Enkele	110 mm	190 mm

Lege pannen of pannen met een dunne bodem

Gebruik geen lege pannen of pannen met een dunne bodem op de kookplaat, omdat de temperatuur daardoor niet geregeld kan worden of de kookzone automatisch uitgeschakeld wordt als de temperatuur te hoog is, waardoor de pan of het oppervlak van de kookplaat beschadigd kan raken.

Als dit gebeurt, raak dan niets aan en wacht tot alle onderdelen zijn afgekoeld. Als een foutmelding verschijnt, raadpleeg dan het deel 'Oplossen van problemen'.

Nuttige aanwijzingen/tips

Geluiden tijdens de werking

Bij inschakeling van een kookzone kan een kort gezoem hoorbaar zijn. Dit is een typisch verschijnsel van glaskeramische kookzones en heeft geen invloed op de werking of op de levensduur van het apparaat. Het geluid kan afhankelijk zijn van de gebruikte pan. Als er sprake is van een sterke storing, kan het nuttig zijn om de pan te vervangen.

1. PROBLEEM OPLOSSEN

Foutcode Beschrijving Mogelijke oorzaak van de storing Oplossing
	De kookplaat gaat na 10 seconden uit.	Continue activatie van de toetsen ge-detecteerd.Water of pan op het bedieningspaneel.	Verwijder het water of de pan van het glaskeramische oppervlak en van het bedieningspaneel.
ER21	De kookplaat gaat uit. De	temperatuur in de elektronische componenten is te hoog.	Laat de kookplaat afkoelen.Controleer of de kookplaat voldoende ventilatie heeft.Als de fout blijft bestaan, neem dan contact op met de servicedienst.
E2	De desbetreffende kook-zone gaat uit.	Pan leeg of ongeschikt.Temperatuur van het oppervlak van pan of glaskeramische plaat is te hoog.Temperatuur van de elektronische componenten te hoog.	Laat de kookplaat afkoelen.Gebruik een geschikte pan.Geen lege pannen verwarmen.
E3	De desbetreffende kook-zone gaat uit.	Pan niet geschikt.De pan verliest zijn magnetische eigenschappen en kan schade aan de inductiekookplaat veroorzaken.	Gebruik een geschikte pan.De fout wordt na 8 seconden automa-tisch opgeheven en de kookzone kan opnieuw worden gebruikt.In geval van verdere fouten moet het formuis worden vervangen.Als de fout blijft bestaan, neem dan contact op met de servicedienst.
E6	De kookzone gaat niet aan.	Voedingsspanning en/of frequentie buiten bereik buiten bereik.	Controleer de netspanning en/of de frequentie.Neem indien nodig contact op met de servicedienst.
E8	De kookzones gaan uit.	Ventilator kapot.Ventilator verstopt door stof of vuil.	Maak de ventilator schoon en verwijder eventuele vreemde voorwerpen.Als de fout blijft bestaan, neem dan contact op met de servicedienst.
EH	De desbetreffende kook-zone gaat uit.	Kookzone temperatuursensor geblok-keerd.Er wordt geen voldoende temperatuur-wijziging gedetecteerd na de inschake-ling van de kookplaat.	Schakel de kookplaat uit, laat hem af-koelen en schakel hem weer in.Als de fout blijft bestaan, neem dan contact op met de servicedienst.
U400	Overspanning door een onjuiste elektrische aansluiting.		Koppel de kookplaat los van de stroomvoorziening.Sluit de kookplaat weer aan in over-eenstemming met het geleverde sche-ma.Als de fout blijft bestaan, neem dan contact op met de servicedienst.

E4/E5/E7/E9/ER20/ER22/ER31/ER36/ER40/ER47/EA

Koppel de kookplaat los van de stroomvoorziening.Wacht een paar seconden, sluit dan de kookplaat weer aan op de stroomvoorziening.Neem contact op met het servicecentrum en geef de foutcode op die op het scherm verschijnt, als het probleem aanhoudt.

1. TECHNISCHE GEGEVENS

		Eenheid	Waarde
Producttype			Geïntegreerde kookplaat
Afmetingen Breedte mm			650
	Diepte mm		510
	Min./max. hoogte mm		53
Totaal vermogen W			7400

Parameter Waarde
Voedingsspanning/frequentie	220-240 V, 50 Hz; 220 V; 60 Hz;2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Gewicht van het apparaat	12 kg

1. ENERGIE-EFFICIËNTIE VAN DE KOOKPLAAT

Aantal kookzones	4
Aantal combineerbare kookzones	1- Links
	1- Rechts
Kooktechnologie	Inductie
Afmeting van de combineerbare kookzone	Links 395 x 220 mm
Afmeting van de combineerbare kookzone	Rechts 395 x 220 mm
Energieverbruik van de combineerbare kookzone	Links 192 Wh/kg
Energieverbruik van de combineerbare kookzone	Rechts 192 Wh/kg
Elektrisch energieverbruik van de kookplaat (elektrische werking)	189,7 Wh/kg

17. MILIEUASPECTEN

Afdanken van huishoudelijke apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product niet met het normale huishoudelijke afval mag worden verwerkt. Het product moet worden verwerkt bij een speciaal inzamelcentrum voor de recycling van elektrische en elektronische apparatuur. Als u ervoor zorgt dat dit product op de juiste manier wordt verwerkt, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van een verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

Verwijdering van verpakkingsmaterialen

Materialen met het symbool zijn recycleerbaar. Werp het verpakkingsmateriaal in speciale containers om het te recyclen.

Energie besparen

Het is mogelijk om dagelijks energie te besparen tijdens het koken door de onderstaande tips op te volgen.

• Gebruik bij het verwarmen van water alleen de benodigde hoeveelheid.
• Bedek de pannen zo mogelijk altijd met een deksel.
• Plaats de pan voordat u de kookzone inschakelt.
• Plaats kleinere pannen op de kleinere kookzones.
• Plaats de pannen direct in het midden van de kookzone.
• Gebruik de restwarmte om het voedsel warm te houden of om het te smelten.

18. CONFORMITEIT

Informatie over het product volgens de verordening nr. 66/2014

Referentienormen:

EN/IEC 60350-2

EN/IEC 50564

Dit apparaat is ontworpen, vervaardigd en in de handel gebracht volgens de EEG-richtlijnen.

De technische gegevens staan op het typeplaatje aan de onderkant van het product.
