FCH 755 4G TC - Sporák FRANKE - Bezplatný návod k obsluze

Typ výrobku	Vestavěný plynový vařič
Značka	Franke
Model	FCH 755 4G TC
Počet hořáků	5 (1 pomocný, 2 polorychlé, 1 rychlý, 1 trojitý korunový)
Rozměry desky (Š x H)	750 x 510 mm
Rozměry výřezu (Š x H)	550 x 480 mm
Doporučená tloušťka pracovní desky	40 mm
Hmotnost netto / brutto	7,8 / 14,7 kg
Elektrické napájení	220-240 V ~ 50/60 Hz, 0,6 W
Typ plynu	G20 (zemní plyn) nebo G30/G31 (LPG), přestavitelný
Přívodní tlak	G20: 20 mbar; G30/G31: 28-30/37 mbar
Celková jmenovitá spotřeba (G20)	1,077 m³/h
Celková jmenovitá spotřeba (G30)	822 g/h
Celkový instalovaný výkon	11,3 kW
Výkon trojitého korunového hořáku	3,8 kW (max), 2,10 kW (min)
Výkon rychlého hořáku	3,0 kW (max), 1,10 kW (min)
Výkon polorychlého hořáku	1,75 kW (max), 0,70 kW (min)
Výkon pomocného hořáku	1,0 kW (max), 0,55 kW (min)
Zapalování	Integrované elektronické (otočný knoflík)
Bezpečnost	Bezpečnostní termočlánek (automatické uzavření plynu při zhasnutí plamene), dětská pojistka (vyžaduje dohled)
Materiál desky	Nerezová ocel nebo smaltovaný (v návodu neuvedeno)
Údržba	Čištění po každém použití jemným hadříkem a mýdlovou vodou; nepoužívejte parní čistič ani abrazivní prostředky
Záruka	Kontaktujte servis Franke (viz webové stránky)

Často kladené otázky - FCH 755 4G TC FRANKE

Jak zapálit hořák vařiče Franke FCH 755 4G TC?

Stiskněte a otočte příslušný knoflík do polohy zapalování a maximálního výkonu. Držte stisknutý 3 až 4 vteřiny, aby se plyn zapálil a zahřál termočlánek, poté uvolněte. Plamen upravte otáčením knoflíku proti směru hodinových ručiček.

Co dělat, když se hořák nezapálí nebo nezůstane zapálený?

Zkontrolujte, zda je aktivní přívod plynu a elektřiny, zda je otevřený plynový kohout, zda není prázdná láhev LPG, zda nejsou ucpané otvory hořáku a zda jsou všechny díly správně umístěny. Ujistěte se, že jste knoflík drželi dostatečně dlouho (3–4 vteřiny) pro aktivaci termočlánku.

Mohu použít vařič s butanem nebo propanem?

Ano, model je přestavitelný. Musíte vyměnit trysky za trysky vhodné pro LPG (dodávané jako volitelné příslušenství) a seřídit minimální plamen. Tento úkon musí provést kvalifikovaný technik.

Jaké průměry hrnců jsou doporučeny pro jednotlivé hořáky?

Pro trojitý korunový hořák: 160–260 mm; rychlý: 140–220 mm; polorychlý: 140–200 mm; pomocný: 60–140 mm. Používejte vhodné hrnce, aby nedošlo k přehřátí knoflíků a desky.

Jak čistit varnou desku?

Čistěte po každém použití jemným hadříkem nebo houbičkou a mýdlovou vodou. Důkladně osušte. Nepoužívejte parní čistič, ocelovou vlnu ani abrazivní prostředky. Mřížky, krytky a difuzéry čistěte v horké mýdlové vodě (ne v myčce na nádobí).

Existuje bezpečnostní zařízení pro případ náhodného zhasnutí plamene?

Ano, vařič je vybaven bezpečnostním termočlánkem, který automaticky uzavře přívod plynu, pokud plamen zhasne (přibližně 30 sekund po zhasnutí). Tím se zabrání úniku plynu.

Jaké jsou požadované rozměry výřezu pro tento model?

Výřez musí mít šířku 550 mm a hloubku 480 mm, s doporučenou tloušťkou pracovní desky 40 mm. Minimální vzdálenosti od stěn: boční 150 mm, zadní 50 mm a 700 mm nad deskou pro skříňky.

Jak udržovat hořáky?

Po vychladnutí sejměte mřížky, krytky a difuzéry. Omyjte je v horké mýdlové vodě a důkladně osušte. Ujistěte se, že výstupní otvory plynu jsou dokonale čisté. Nemyjte je v myčce na nádobí.

Co dělat, když je plamen nepravidelný nebo žlutý?

Zkontrolujte, zda nejsou otvory hořáku ucpané, zda je správné nastavení minimálního plamene a zda typ plynu odpovídá nainstalovaným tryskám. Kvalifikovaný technik může seřídit šroub minimálního nastavení nebo v případě potřeby vyměnit trysky.

Kde najít sériové číslo a kód produktu pro servis?

Sériové číslo (N.S.) a kód výrobku (Art./Cod.) jsou na výrobním štítku umístěném pod varnou deskou nebo v přiložené brožuře. Tyto informace si uschovejte pro kontaktování zákaznického servisu Franke.

NÁVOD K OBSLUZE FCH 755 4G TC FRANKE

CS Montážní a servisní návod Plynová varná deska

Bezpečnostní informace 95

Technické údaje 98

Montáž

Postup montáže 100

Určený účel 102

Čištění pece 104

99

Čištění spotřebiče 104

Údržba a opravy 105

Likvidace

106

Obalový materiál 106

Odpojení

106

Zákaznický servis 106

O TOMTO NÁVODU

Tento návod pro uživatele je určen pro několik modelů daného zařízení. Proto se může stát, že některé z popisovaných vlastností a funkcí nejsou pro váš konkrétní model k dispozici. Vysvětlující fotografie a obrázky popsané v různých oddílech jsou k dispozici na konci návodu.

Před použitím zařízení si pozorně přečtěte návod pro uživatele. Návod pro uživatele uschovejte. Zařízení popisované v tomto návodu pro uživatele používejte pouze k určenému účelu.

Společnost Franke si vyhrazuje právo provádět úpravy svých produktů bez předchozího upozornění. Všechny informace jsou správné v okamžiku vydání.

Symbol Význam

Výstražný symbol. Výstraha před nebezpečím poranění.

Úkony v bezpečnostních a výstražných upozorněních, jejichž účelem je předejít poranění nebo škodě.

Krok úkonu. Určuje úkon, který se má provést.

BEZPEČNOSTNÍ INFORMACE

V tomto manuálu a na vašem spotřebiči uvádíme mnoho důležitých bezpečnostních sdělení. Vždy si je přečtěte a dodržte všechny bezpečnostní pokyny. Společnost Franke si vyhrazuje právo provádět úpravy svých produktů bez předchozího upozornění. Všechny informace jsou správné v okamžiku vydání.

Tento spotřebič nesmějí používat děti do 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi či bez patřičných zkušeností a znalostí, pokud na ně nedohlížejí osoby odpovědné za jejich bezpečnost nebo jim nedávají příslušné pokyny k bezpečnému používání spotřebiče, a pokud si tyto osoby a děti nejsou vědomi možného nebezpečí. Děti by si neměly se spotřebičem hrát. Nedovolte dětem, aby bez dohledu prováděly čištění a běžnou údržbu spotřebiče.

Nebezpečí zranění!

Toto zařízení není hračka. Děti a zvířata udržujte v bezpečné vzdálenosti od spotřebiče a obalového

materiálu, např. plastových fólií a polystyrenu, který může být zdrojem nebezpečí. Zlikvidujte jej náležitým způsobem.

Nenechávejte děti bez dozoru v blízkosti zařízení.

Nedovolte dětem hrát si se zařízením.

Nebezpečí popálení!

Spotřebič se během používání zahřívá. Nedotýkejte se varné desky.

UPOZORNĚNÍ: Přístupné části mohou být během používání horké. Udržujte malé děti mimo dosah spotřebiče. Děti mladší 8 let by se neměly ke spotřebiči přibližovat, pokud nejsou pod dohledem.

Ujistěte se, že typ a přívod plynu jsou kompatibilní s parametry spotřebiče. Varná deska byla vyvinuta výhradně pro neprofesionální použití v domácnosti. Typ plynu, pro který je tento spotřebič určen, je uveden na typovém štítku na spodní straně desky. Před montáží se ujistěte, zda podmínky místních rozvodových sítí (druh plynu a jeho tlak) jsou kompatibilní s nastavením spotřebiče.

Tento spotřebič není připojen k zařízení pro odtah spalin. Musí být instalován a připojen v souladu s platnými předpisy pro instalaci. Zvláštní pozornost je potřeba věnovat požadavkům na větrání. Podmínky nastavení tohoto spotřebiče jsou uvedeny na štítku (nebo na typovém štítku). Zvláštní pozornost věnujte předpisům o ventilaci. Po použití vypněte varnou desku pomocí jejich ovládacích prvků. Pokud má spotřebič víko, před jeho zavřením se ujistěte, zda jsou hořáky studené.

Nebezpečí úrazu elektrickým proudem proniknutím tekutiny!

Zařízení obsahuje elektrické součásti.

Zajistěte, aby dovnitř zařízení nevnikla žádná tekutina. K čištění zařízení nepoužívejte stlačenou páru. V případě, že plamen hořáku náhodně vyhasne, ovladačem hořák vypněte a po dobu alespoň 1 minuty se ho nepokoušejte znovu zapalovat. Zařízení nesmí být v provozu déle než 15 sekund. Pokud

po 15 sekundách nedojde k zažehnutí hořáku, přestaňte zařízení používat a otevřete dvířka skříňky a/nebo před dalším pokusem o zapálení hořáku vyčkejte alespoň 1 minutu.

Ujistěte se, že zařízení je nainstalováno tak, aby bylo možné odpojit jej od zdroje napájení se vzdáleností kontaktů (3 mm), které zajistí úplné odpojení v podmínkách přepětí - kategorie III. Zajistěte, aby byl spotřebič připojen k uzemňovací soustavě v souladu s platnými předpisy.

POZOR! Používání

plynového kuchyňského spotřebiče vede k tvorbě tepla, vlhkosti a spalin v místnosti, v níž je instalován.

Zajistěte, aby byla kuchyně dobře větraná, zejména když je spotřebič používán: ponechte otevřené přirozené větrací otvory nebo nainstalujte mechanické ventilační zařízení (mechanickou digestoř).

Spotřebič neprovozujte s vnějším časovým spínačem nebo samostatným systémem pro vzdálené ovládání.

POZOR! Na průběh

vaření je potřeba dohlížet. Krátkodobé vaření vyžaduje nepřetržitý dozor.

Nepoužívejte parní čističe ani přímý proud vody. Nikdy nepoužívejte houby na drhnutí, drátěnky, kyselinu solnou ani jiné produkty, které by mohly poškrábat povrch nebo na něm zanechat stopy. Nikdy nepoužívejte ostré předměty, protože by mohly poškodit těsnění mezi lištou a pracovní deskou. Zajistěte, aby zóny s výstupem plynu byly naprosto čisté. Tyto pouze tehdy, pokud je na přístroji symbol dané země. Pokud symbol na spotřebiči není, je potřeba konzultovat technické pokyny, které by měly poskytnout potřebné instrukce týkající se úpravy zařízení pro podmínky použití v dané zemi.

Nebezpečí požáru!

Neskladujte předměty na varném povrchu.

UPOZORNĚNÍ: Příprava

pokrmů s tukem nebo olejem na varné desce bez dozoru nebo v automatickém režimu může být nebezpečná a vést ke vzniku požáru. Horký olej snadno vzplane.

TECHNICKÉ ÚDAJE

FHTL/FCH 604 3G TC

FHTL/FCH 604 4G

FHTL/FCH 7554GTC

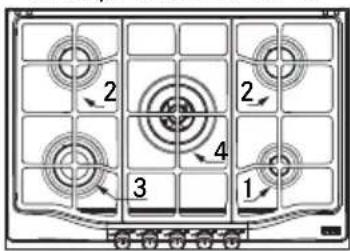

Polohа	Hořák	Jmenovitý průtok G20	Trysky G20 20 mbar	Jmenovitý průtok G30	Jmenovitý průtok G31	Trysky G30 / G31 28-30/37 mbar	Jmenovitý výkon (kW)	Snížený výkon (kW)
4	TC	0,362	141	277	277	98	3,8	2,10
3	R	0,286	125	218	218	85	3	1,10
2	SR	0,167	97	127	127	66	1,75	0,70
1	AUX	0,095	78	73	73	50	1	0,55
Tlak(mbar)	min	17		20	25
	nom	20		28-30	37
	max.	25		35	45
Typplynu		Zemní plyn G20			LPGButan G30Propan G31		Cat. II 2H3+

Model	Č. AUX	Č. SR	Č. R	Č. TC	N hořáky	Zdroj tepla	Celkový jmenovitýjmenovitý prútok G20 (m3/h)	Celkový jmenovitý prútok G30 (g/h)	Vzduch potřebný proinstalovaný (m3/h)	Celkový jmenovitý tepelný výkon (kW)	Čistá - hrubá hmotnost (kg)	Napájeci napěti / frekvence	Příkon / proud
FCH 604 3G TC	1	2		1	4	PLYN	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FCH 755 4G TC	1	2	1	1	5	PLYN	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W
FHTL 604 3G TC	1	2		1	4	PLYN	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL/FCH 604 4G	1	2	1		4	PLYN	0,715	545	15	7,5	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL 755 4G TC	1	2	1	1	5	PLYN	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W

TC = Triple Crown (trojkorunka); SR = Semi-Rapid (polorychlý); R = Rapid (rychlý); AUX = Auxiliary (pomocný);

MONTÁŽ

Instalaci a elektrické/plynové připojení smí provádět pouze odborný a oprávněný disponující personál.

Výrobce odmítá jakoukoli odpovědnost za zranění osob nebo škody na věcech v důsledku nedodržení těchto ustanovení. Plynová přípojka musí vyhovovat předpisům dané země, které byly platné v okamžiku montáže.

Ujistěte se, že je zařízení zapojeno přímo do síťové zásuvky. K připojení zařízení nepoužívejte žádné adaptéry, rozdvojky ani prodlužovací kabely.

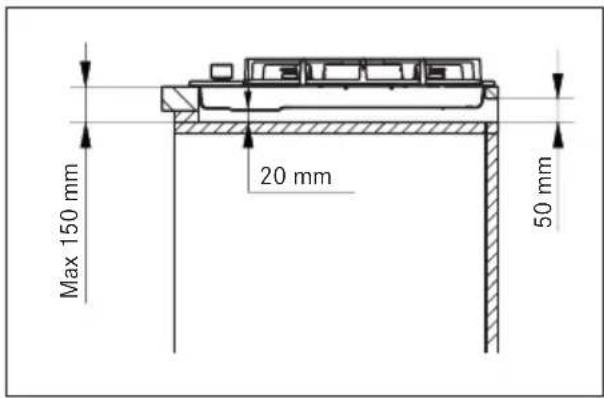

Požadavky na skříňku

Tento návod se vztahuje na vestavnou plynovou varnou desku třídy 3 s elektrickou částí typu Y. Plynové potrubí nesmí v prostoru pod varnou deskou přijít do styku se žádnou stranou trouby. Součásti vestavěných jednotek (plastové materiály a dýhované dřevo) musí být sestaveny pomocí teplovzdorného lepidla (min. 100 °C): nevhodné materiály a lepidla mohou způsobit zkroucení a odlepení.

Větrání místnosti musí probíhat v souladu s místními předpisy.

Kuchyňský díl musí poskytovat dostatek místa pro elektrické zapojení spotřebiče.

DŮLEŽITÉ: Tato zařízení jsou typu Y ve smyslu stupně ochrany před nebezpečím požáru. Minimální vzdálenost od okraje spotřebiče je stanovena na 150 mm pro boční stěnu, 50 mm pro zadní stěnu a 700 mm pro veškeré skříňky umístěné nad ním. Doporučuje se vestavět spotřebič do pracovní desky o síle 40 mm. V případě odlišných rozměrů musí technik provést případné úpravy.

Poznámka: Je-li nad varnou deskou nainstalována digestoř, je třeba dodržet vzdálenost, která je uvedena v montážních pokynech pro digestoř.

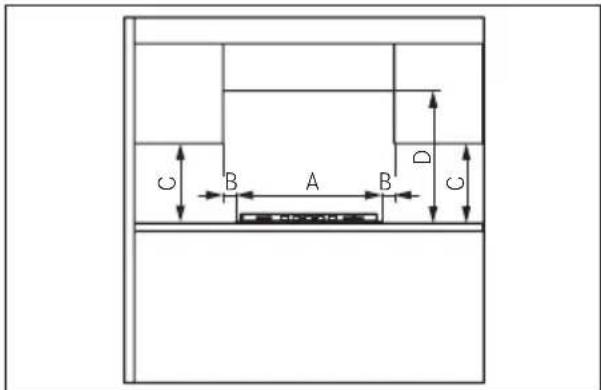

MINIMÁLNÍ ROZMĚRY (MM)

A=590/750 B=50 C=400 D=700

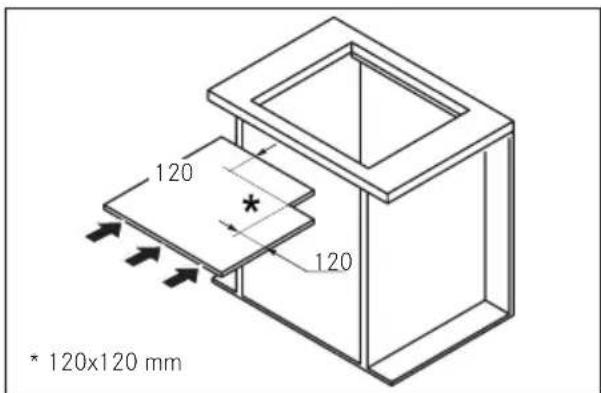

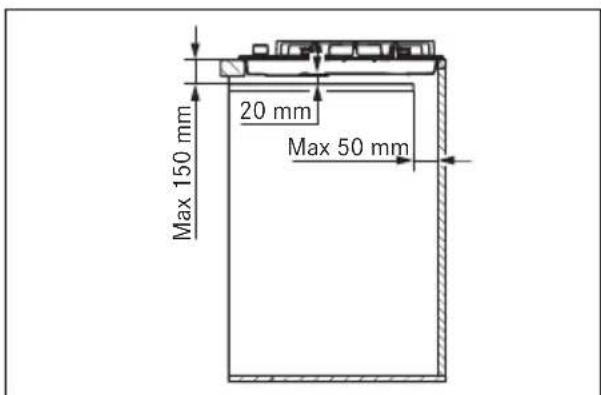

V případě, že spotřebič není nainstalován nad troubou: Upravte oddělovač.

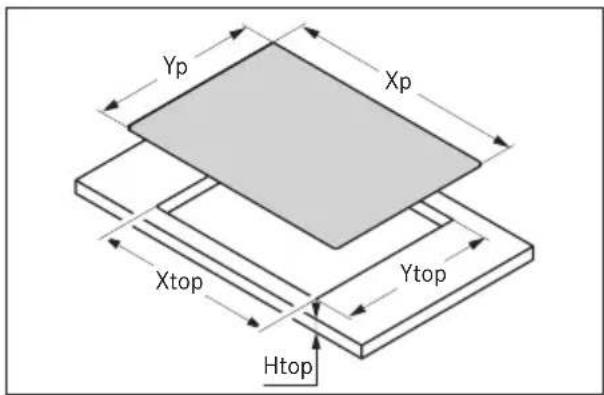

Postup montáže

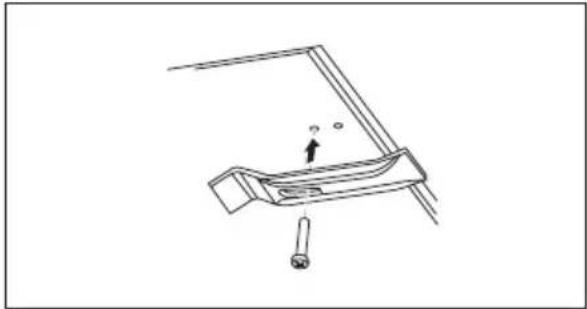

Spotřebič se připevňuje k jednotce pomocí dodaných držáků a příslušenství.

Po instalaci spotřebiče se ujistěte, že zůstal volný přístup k předním i zadním upevňovacím prvkům. Připravte otvor v pracovní desce podle uvedených rozměrů. Musíte dodržet uvedené rozměry.

Model xp	mm	yp mm	xtop mm	ytop mm	htop mm
FCH 604 3G TC	590	510	550	480	40
FCH 755 4G TC	750	510	550	480	40
FHTL 604 3G TC	590	510	550	480	40
FHTL/FCH 6044G	590	510	550	480	40
FHTL 755 4G TC	750	510	550	480	40

▶ Kolem otvoru umístěte těsnicí pásku a usaďte varnou desku na místo. Připevněte spotřebič pomocí šroubů a držáků. Odstraňte nadbytečnou délku těsnicí pásky.

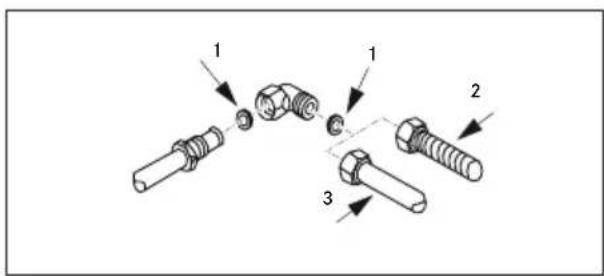

Připojení přívodu plynu

Ujistěte se, že spotřebič vyhovuje typu používaného plynu, a teprve potom ho připojte k přívodu plynu v souladu s platnými předpisy. V opačném případě proveďte kroky popsané v odstavci „Výměna vstřikovačů“. V případě kapalného plynu použijte redukční ventily vyhovující platným předpisům.

Připojení k přívodu plynu lze provést dvěma způsoby:

A. Připojte plynovou varnou desku pomocí pevné měděné trubky o průměru 12 mm (3). K řádnému utěsnění použijte elastomerní ploché těsnění, které se dodává jako příslušenství (1). B. Připojte plynovou varnou desku pomocí ohebné ocelové hadice (2). Také v tomto případě použijte k řádnému utěsnění elastomerní ploché těsnění, které se dodává jako příslušenství (1). Maximální délka hadice je 2 metry.

DŮLEŽITÉ: V případě použití hadice

z nerezavějící oceli musí být hadice nainstalována tak, aby se nedotýkala žádné pohyblivé části nábytku. Musí procházet prostorem bez překážek, ve kterém ji lze kontrolovat po celé její délce.

Abyste zkontrolovali stabilitu plamene, po připojení k přívodu plynu zapalte hořáky a otočte knoflíky z polohy maxima do polohy minima. Až dokončíte připojení, zkontrolujte těsnost pomocí mýdlové vody.

Pro Spojené království, Severní Irsko a Irskou republiku.

Elektrické zapojení

Varná deska FRANKE se dodává s třížilovým kabelem s volnými svorkami.

Zajistěte následující podmínky:

• Parametry síťového napájení v domě (napětí, maximální příkon a proudy) jsou kompatibilní s parametry varné desky FRANKE.
• Síťová zástrčka a zásuvka jsou snadno dosažitelné a jsou umístěné tak, aby při zasunování nebo vytahování zástrčky nebyla přístupná žádná část pod napětím.
• Pro všechny plynové varné desky se při výměně napájecího kabelu používá 3 × 0,75 mm² kabel typu H05RR-F. V jedné síťové zásuvce nejsou připojeny svorky dvou spotřebičů.

Dodržuje se polarita volných svorek (modrá = nulový vodič = (1) / Žlutozelená = zem = (2) / hnědá = fáze = (3)).

Přizpůsobení na různé druhy plynu

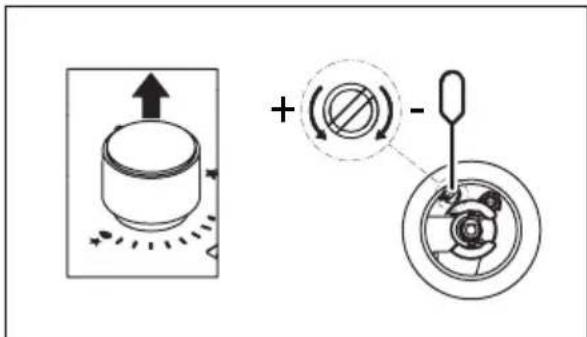

Seřízení minimálního plamene

Demontujte knoflík. Nastavte minimální plamen; otáčením stavěcího šroubu doprava se plamen zmenšuje a otáčením doleva se zvětšuje. Šroubovák na seřizování je dodáván společně s příslušenstvím.

Výměna trysek

Nedodané vstřikovače je třeba si vyžádat na oddělení služeb pro zákazníky.

DŮLEŽITÉ: všechny spotřebiče jsou z výroby nastaveny na zemní plyn (G20). Pokud se má používat jiný typ plynu, vyměňte trysky podle tohoto postupu:

• Odstraňte rošty, víčka hořáků a rozdělovače plamene;
• Odšroubujte trysky a vyměňte je za dodaný typ, který je vhodný pro váš přívod plynu; ujistěte se, že značení odpovídá údajům v tabulce;
• Namontujte rozdělovače plamene, víčka hořáků a rošty zpět na místo;

Tyto hořáky nevyžadují seřizování.

URČENÍ ÚČEL

Zpřístupnění varné desky

Chcete-li zpřístupnit desku s funkčními částmi, postupujte takto:

• Odstraňte rošty, víčka hořáků a rozdělovače plamene;
• Odstraňte otočné ovladače tak, že je stáhnete z kolíků;
• Odstraňte šrouby, které drží hořáky na varné desce; - zvedněte varnou desku.

DŮLEŽITÉ: Při přizpůsobování spotřebiče na jiný typ plynu umístěte odpovídající nálepku (dodává se jako příslušenství) do zvláštního prostoru vymezeného na typovém štítku. V případě provozu se zkapalněným plynem (G30 nebo G31) je nutné úplně zašroubovat stavěcí šroub na seřizování minimálního plamene. Tyto spotřebiče se dodávají v provedení kat. II 2H3+.

UPOZORNĚNÍ: Tento spotřebič je určen pouze k vaření. Nesmí být používán k jiným účelům, jako je například vytápění místností.

Při odpojování od zásuvky netahejte za spotřebič ani za napájecí kabel. Když se varná deska nepoužívá, zavřete hlavní přívod plynu.

Nebezpečí popálení!

Během používání se nedotýkejte roštu. Spotřebiče se nedotýkejte mokrými částmi těla.

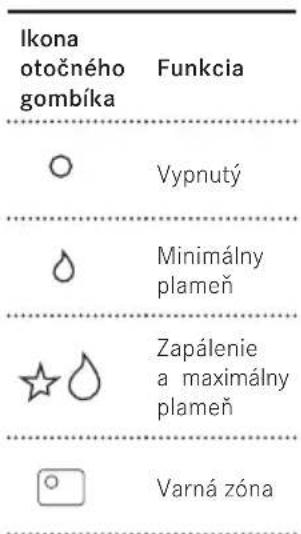

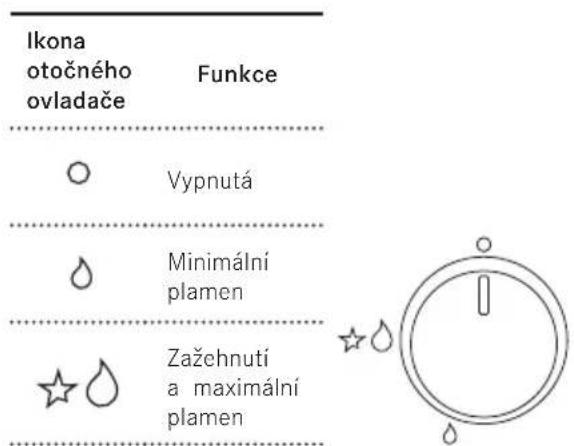

Zapalování hořáků

Varná deska se zapaluje otočnými ovladači. Chcete-li zapálit hořáky, postupujte takto:

• Stiskněte požadovaný otočný ovladač a otočte ho do pozice zapalování a max. výkonu.
• Držte otočný ovladač stisknutý po dobu 3-4 sekund, aby jiskra zapálila plyn vycházející z hořáku a aby se zahřál termočlánek.
• Potom otočný ovladač uvolněte a otáčením doleva nastavte plamen podle potřeby. Pokud plamen nezůstane hořet, opakujte postup od kroku 1.

Varná zóna

Varná deska je předmětem každodenního používání; známky používání jako škrábance nebo viditelný otěr materiálu od hrnců nebo kuchyňského náčiní jsou běžným jevem. Intenzivní používání má za následek patrnější známky používání. V takových případech spotřebič nadále bezvadně funguje a stížnosti jsou neopodstatněné. Vždy je zaručena bezpečnost.

Nepoužívejte spotřebič jako podstavec. Aby nedošlo k poškození spotřebiče: V případě poruchy ohřevu varnou desku vypněte a nechte ji úplně vychladnout. Nepokládejte na ni žádné nádoby. Za žádných okolností ji neochlazujte vodou. Neopírejte se o spotřebič.

Spotřebič je vyráběn v souladu s příslušnou platnou bezpečnostní normou a bezpečnostními požadavky směrnice o plynu.

V zájmu nižší spotřeby plynu a lepší účinnosti používejte hrnce, jejichž šířka odpovídá velikosti hořáku, a ujistěte se, že plamen nesahá za okraje (řiďte se níže uvedenou tabulkou).

Hořák Dno pánve min-max. Ž (doporučeno)

Trojkorunka 160-260 mm

Rychlý 140 - 220 mm

Polorychlý 140 - 200 mm

Pomocný 60-140 mm

Používání hrnců s většími než uvedenými rozměry může vést k nadměrnému přehřívání otočných ovladačů i vrchní desky a v případě delšího používání k zežloutnutí krytu (pokud je z nerezové oceli).

Společnost Franke odmítá odpovědnost za škody způsobené takovým používáním (Obr. 1).

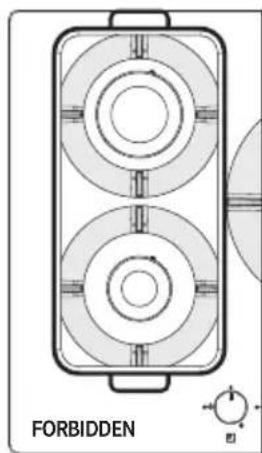

Neumisťujte jednu nádobu na dva hořáky (Obr. 1). Nepoužívejte zároveň dva hořáky pro ohřev jedné nádoby, například rendlíku nebo pánve na ryby (Obr. 1). Nesprávné používání mřížek může varnou desku poškodit: neumisťujte mřížky vzhůru nohama ani s nimi nepohybujte přes varnou desku. Litinové pánve, nádobí Ollar Stone, terakotové hrnce a pánve nepoužívejte déle než 20 minut. V případě delšího vaření nastavte hořák na minimum. Tepelné difuzory, jako je kovová síť nebo jiné typy, se nedoporučují.

UPOZORNĚNÍ: Použití určitého typu pánví nebo hrnců může dočasně způsobit lehkou deformaci ocelového varného povrchu. Jedná se o běžný jev, který nemá vliv na fungování spotřebiče.

Obr. 1

Nebezpečí popálení!

Spotřebič ani jeho příslušenství nečistěte, dokud nezchladne. V blízkosti spotřebiče nepoužívejte hořlavé tekutiny.

Před zahájením jakéhokoliv čištění i péče: Vypněte spotřebič.

Potraviny, které nedopatřením spadnou na povrch funkčních nebo ozdobných částí varné desky nebo na nich ulpí, nesmí být konzumovány.

Čištění spotřebiče

Čistěte varnou desku po každém použití, aby se předešlo připálení zbytků jídla. K čištění zbytků pokrmů použijte měkký hadřík nebo navlhčenou houbičku. Doporučujeme používat ochranné čisticí prostředky. Pokud se na varnou desku dostanou potraviny s vysokým obsahem cukru, ihned je odstraňte. Po otření vlhkou látkou spotřebič vždy důkladně vysušte, aby se zabránilo vzniku skvrn od vodního kamene. Rošty, víčka hořáků a rozdělovače plamene čistěte horkou mýdlovou vodou a nezapomeňte je pečlivě vysušit. Nečistěte je v myčce nádobí. Ujistěte se, zda jsou zóny s výstupem plynu naprosto čisté. Přirozená barva roštů v části, kde se stýkají s hrnci, se může v důsledku působení tepla časem změnit.

ÚDRŽBA A OPRAVY

Před prováděním jakékoli operace údržby spotřebič odpojte od hlavního zdroje napájení. V případě jakýchkoli provozních problémů se obraťte na servisní středisko společnosti Franke.

Zajistěte, aby údržbu elektrických součástí prováděl pouze výrobce nebo zákaznický servis. Používejte pouze originální náhradní díly. Zajistěte, aby výměnu poškozených kabelů prováděl pouze výrobce nebo zákaznický servis.

Při kontaktování zákaznického servisu uveďte následující informace:

• typ závady - model spotřebiče (Art./Cod.)

sériové číslo (S.N.)

Tyto informace jsou uvedeny na typovém štítku, v příručce nebo pod varnou deskou. Pokud varná deska nepracuje správně, podívejte se před kontaktováním Centra technických služeb Franke nejprve do Průvodce řešením problémů, abyste zjistili, v čem může být problém:

PRÜVODCE REŠENÍM PROBLEMI
Typ závady Zkontrolujte, zda:
A	1 Plyn nebo prživod elektriny není vypnutý
Hořák se nezapálí, nezústane hořet nebo je plamen nestálý	2 Kohoutek pro prživod plynu není otevřeny
	3 Není plinitelná plynová láhev (kapalný plyn) prázdné
	4 Nejsou otvory hořák uçpané
	5 Není koncovka prípojky špinavá
	6 Všechny současti hořák nejsou správně umistěné
	7 Není v blízkosti varné desky průvan
	8 Prí zapalovány hořák nebyl knoflik podržen stisknutý dostatečné dlouho na to, aby došlo k aktivaci ochranného zařizení (viz str. 102 „Urcený učel“)
	9 Nejsou otvory hořák u termočlánku uçpané
	10 Nastavení plynu na minimum není správné
B	11 Dno nádoby není dokonale ploché
Nádoby (hrnce, páné, konvice) nejsou stabilné	12 Nádoba není umistěna uprostřed hořák
	13 Nebyly zaměněny nebo nasprávně umistěné měžky

Pokud závada po výše uvedených kontrolách stále přetrvává, obraťte se na nejbližší Centrum technických služeb Franke.

LIKVIDACE

Obalový materiál

Veškerý obalový materiál (karton, plastová fólie (PE) a polystyren (EPS)) je náležitě označen a měl by se pokud možno předat k recyklaci a ekologicky zlikvidovat.

Odpojení

• Odpojte spotřebič od síťového napájení. Pevně připojený spotřebič musí odpojit kvalifikovaný elektrikář.

Likvidace

Tento symbol na produktu nebo obalu znamená, že se zařízení nesmí vyhazovat do domovního odpadu.

Zařízení určené k vyřazení zlikvidujte prostřednictvím specializované sběrny odpadních elektrických a elektronických zařízení.

Zařízení je v souladu se směrnicí 2012/19/EU týkající se omezování používání nebezpečných látek v elektrických a elektronických spotřebičích a likvidace odpadu.

Náležité třídění odpadu zahrnujícího vyřazený spotřebič za účelem následné recyklace, zpracování a ekologické likvidace pomáhá předcházet potenciálně nepříznivým dopadům na životní prostředí a lidské zdraví a usnadňuje recyklaci materiálů použitých v konstrukci spotřebiče.

ZÁKAZNICKÝ SERVIS

Kontaktní adresu pro vaši zemi najdete na zadní straně nebo na našich webových stránkách www.franke.com.

SPIS TRESCI

Před používáním zařízení si důkladně přečtěte návod k použití. Návod k použití si uchovejte. Zařízení popsané v tomto návodu k použití používejte výlučně v souladu se zamýšleným použitím.

Společnost Franke si vyhrazuje právo na úpravy produktu bez předchozího upozornění. V době vydání byly všechny uvedené informace správné.

Symbol Význam

Varovný symbol. Varování před rizikem poranění.

V tomto návodu a na spotřebiči najdete mnoho důležitých bezpečnostních zpráv. Všechny bezpečnostní zprávy si vždy přečtěte a dodržujte je. Společnost Franke si vyhrazuje právo na úpravy produktu bez předchozího upozornění. V době vydání byly všechny uvedené informace správné.

Použití plynového spotřebiče na vaření vzniká v místnosti, kde je nainstalovaný, teplo, vlhko a spaliny.

ani samostatným systémem dálkového ovládání.

UPOZORNĚNÍ: Proces

vaření musí probíhat pod dohledem. Na krátký proces vaření je třeba dohlížet bez přerušení.

Spotřebič je připevněn k jednotce pomocí poskytnutých držáků a příslušenství.

Pro Spojené království, Severní Irsko a Irskou republiku.

Elektrické připojení

Varná deska FRANKE se dodává s 3-žilovým napájecím kabelem s volnými koncovkami.

Zajistěte následující:

• Charakteristiky elektrického systému vaší domácnosti (napětí, maximální výkon a proud) jsou kompatibilní s charakteristikami vaší varné desky FRANKE. -K zástrčce a zásuvce je snadný přístup a jsou umístěny tak, aby při vytahování zástrčky nebyla přístupná žádná část pod proudem.
• Při výměně napájecího kabelu se použije kabel typu 3 × 0,75 mm² H05RR-F.
• Koncovky dvou spotřebičů nesmí být zapojeny do stejné zásuvky.

Důležité: všechny spotřebiče jsou ve výrobě nastaveny na zemní plyn (G20). Pokud se má použít jiný druh plynu, vyměňte vstřikovače následujícím způsobem:

• Odstraňte mřížky, kryty hořáků a rozdělovače plamene;
• Odšroubujte staré vstřikovače a nahraďte je dodanými kusy, které jsou vhodné pro přívod plynu, přičemž se ujistěte, že značení odpovídá údajům v tabulce; Znovu nasaďte rozdělovače plamene, kryty hořáků a mřížky;

Varná deska se zapaluje ovládacími gombíky. Hořák zapalte následovně:

• Stlačte požadovaný otočný gombík a otočte ho na maximum. Držte ho do zapálení plamene.
• Držte gombík stlačený 3 - 4 sekundy, aby iskry mohli zapáliť plyn vychádzajúci z horáka a umožnili zohriatie termočlánku.
• Potom gombík pustite a otáčajte s ním proti smeru ručičiek, aby ste nastavili požadovanú úroveň plameňa. Ak plameň nezostane horieť, zopakujte postup od kroku 1.

Varná plocha je určená na každodenné používanie. Známky použitia ako škrabance alebo viditeľné odery materiálu od hrncov alebo panvíc sú normálne. Intenzívne používanie vedie k viditeľnejším známkam používania. Spotrebič v takých prípadoch naďalej pracuje dokonale a prípadná sťažnosť nie je odôvodnená. Bezpečnosť je vždy zaručená.

Automatický poistný ventil

Nečistite spotrebič a jeho príslušenstvo, kým nevychladnú. Nepoužívajte horľavé kvapaliny v blízkosti spotrebiča.

V súlade so smernicou 2012/19/EÚ o znížení nebezpečných látok používaných v elektrických a elektronických prístrojoch a o likvidácii odpadu.
