FCH 755 4G TC - Cocina FRANKE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina de gas empotrable
Marca	Franke
Modelo	FCH 755 4G TC
Número de quemadores	5 (1 auxiliar, 2 semi-rápidos, 1 rápido, 1 triple corona)
Dimensiones de la mesa (L x P)	750 x 510 mm
Dimensiones del hueco (L x P)	550 x 480 mm
Grosor recomendado de la encimera	40 mm
Peso neto / bruto	7,8 / 14,7 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz, 0,6 W
Tipo de gas	G20 (gas natural) o G30/G31 (GLP), convertible
Presión de alimentación	G20: 20 mbar; G30/G31: 28-30/37 mbar
Consumo total nominal (G20)	1,077 m³/h
Consumo total nominal (G30)	822 g/h
Potencia total instalada	11,3 kW
Potencia del quemador triple corona	3,8 kW (max), 2,10 kW (min)
Potencia del quemador rápido	3,0 kW (max), 1,10 kW (min)
Potencia del quemador semi-rápido	1,75 kW (max), 0,70 kW (min)
Potencia del quemador auxiliar	1,0 kW (max), 0,55 kW (min)
Encendido	Electrónico integrado (botón giratorio)
Seguridad	Termopar de seguridad (corte automático de gas si llama apagada), bloqueo infantil (requiere supervisión)
Material de la mesa	Acero inoxidable o esmaltado (no especificado en el manual)
Mantenimiento	Limpieza después de cada uso con un paño suave y agua jabonosa; no usar limpiador de vapor ni abrasivos
Garantía	Contacte al servicio técnico Franke (ver sitio web)

Preguntas frecuentes - FCH 755 4G TC FRANKE

¿Cómo encender un quemador de la cocina Franke FCH 755 4G TC?

Presione y gire el botón correspondiente hasta la posición de encendido y potencia máxima. Mantenga presionado de 3 a 4 segundos para permitir que el gas se encienda y caliente el termopar, luego suelte. Ajuste la llama girando el botón en sentido antihorario.

¿Qué hacer si un quemador no se enciende o no se mantiene encendido?

Verifique que el suministro de gas y eléctrico esté activo, que la llave de gas esté abierta, que la botella de GLP no esté vacía, que los orificios del quemador no estén obstruidos y que todas las piezas estén correctamente colocadas. Asegúrese de haber mantenido presionado el botón el tiempo suficiente (3-4 segundos) para activar el termopar.

¿Puedo usar la cocina con gas butano o propano?

Sí, el modelo es convertible. Debe reemplazar los inyectores por los adecuados para GLP (suministrados como opción) y ajustar la llama mínima. Esta operación debe ser realizada por un técnico calificado.

¿Qué diámetros de sartenes se recomiendan para cada quemador?

Para el quemador triple corona: 160-260 mm; rápido: 140-220 mm; semi-rápido: 140-200 mm; auxiliar: 60-140 mm. Utilice sartenes adecuadas para evitar el sobrecalentamiento de los botones y la mesa.

¿Cómo limpiar la mesa de cocción?

Limpie después de cada uso con un paño suave o una esponja y agua jabonosa. Seque cuidadosamente. No use limpiador de vapor, lana de acero ni productos abrasivos. Las rejillas, tapas y difusores se limpian con agua caliente y jabón (no en lavavajillas).

¿Hay un dispositivo de seguridad en caso de extinción accidental de la llama?

Sí, la cocina está equipada con un termopar de seguridad que corta automáticamente el suministro de gas si la llama se apaga (aproximadamente 30 segundos después del apagado). Esto evita fugas de gas.

¿Cuáles son las dimensiones de empotramiento requeridas para este modelo?

El hueco debe medir 550 mm de ancho y 480 mm de profundidad, con un grosor de encimera recomendado de 40 mm. Las distancias mínimas a las paredes: lateral 150 mm, trasera 50 mm, y 700 mm por encima para los armarios.

¿Cómo mantener los quemadores?

Después de enfriar, retire las rejillas, tapas y difusores. Límpielos con agua caliente y jabón y séquelos cuidadosamente. Asegúrese de que los orificios de salida de gas estén perfectamente limpios. No los lave en el lavavajillas.

¿Qué hacer si la llama es irregular o amarilla?

Verifique que los orificios del quemador no estén obstruidos, que el ajuste mínimo de la llama sea correcto y que el tipo de gas corresponda a los inyectores instalados. Un técnico calificado puede ajustar el tornillo de ajuste mínimo o reemplazar los inyectores si es necesario.

¿Dónde encontrar el número de serie y el código del producto para el servicio técnico?

El número de serie (N.S.) y el código del artículo (Art./Cod.) se encuentran en la placa de características situada debajo de la mesa de cocción o en el folleto suministrado. Guarde esta información para contactar al servicio al cliente de Franke.

MANUAL DE USUARIO FCH 755 4G TC FRANKE

Manual de instalación y servicios Placa de gas

Manual de instalación y de asistencia Placa a gas

Eykataoataon kal eyxepidio ouvtnpnnc Eaia aepiou

Acerca de este manual 55

Información de seguridad 56

Datos técnicos 59

Instalación 60

Procedimiento de instalación 61

Uso previsto 63

Limpieza y cuidado 65

Limpieza del aparato 65

Mantenimiento y reparación 66

Eliminación 67

Embalajes 67

Desconexión 67

Servicio de asistencia técnica 67

ACERCA DE ESTE MANUAL

Este manual es aplicable a varios modelos del dispositivo. Por lo tanto, es posible que algunas de las características y funciones descritas no estén disponibles en su modelo concreto. Las imágenes y figuras explicativas descritas en las diversas secciones están disponibles al final del manual.

Lea detenidamente el manual del usuario antes de utilizar el dispositivo. Conserve el manual del usuario. Use el dispositivo descrito en este manual del usuario únicamente para su uso previsto.

Franke se reserva el derecho de hacer modificaciones al producto sin previo aviso. Toda la información es correcta en la fecha de su publicación.

Símbolo Significado

Símbolo de advertencia. Advertencia contra riesgos de lesiones.

Medidas de seguridad y notas de advertencia para evitar lesiones o daños.

Paso. Especifica una acción que debe realizarse.

INFORMACIÓN DE SEGURIDAD

En este manual y en su electrodoméstico hemos proporcionado muchos mensajes de seguridad importantes. Se deben leer y resolver todos los temas de seguridad.

Franke se reserva el derecho de hacer modificaciones al producto sin previo aviso. Toda la información es correcta en la fecha de su publicación.

Este aparato lo pueden utilizar niños a partir de 8 años y personas con capacidad motriz, sensorial o mental reducida o que no poseen la experiencia y los conocimientos necesarios siempre que lo hagan bajo la supervisión de una persona responsable de su seguridad o reciban instrucciones sobre su uso. Los niños no deben jugar con el aparato. Los niños no deben llevar a cabo las tareas de limpieza y mantenimiento sin supervisión.

Riesgo de lesiones!

Este dispositivo no es un juguete.

Mantenga a los niños y a las mascotas alejados del artefacto y del material de embalaje, como por ejemplo la película de plástico y el poliestireno; puede ser peligroso, por lo tanto deséchelo de una forma apropiada.

Mantenga a los niños y a las mascotas alejados del artefacto y del material de embalaje, como por ejemplo la película de plástico y el poliestireno; puede ser peligroso, por lo tanto deséchelo de una forma apropiada.

No deje a los niños desatendidos cerca del dispositivo. No deje que los niños jueguen con el dispositivo.

Riesgo de sufrir quemaduras.

Durante su uso, el aparato se calienta. Tome las medidas necesarias para evitar tocar la placa.

ADVERTENCIA: Las

piezas accesibles pueden calentarse mucho durante el funcionamiento. Se debe mantener alejados a los niños. Mantenga alejados a los niños menores de 8 años salvo que sean supervisados continuamente.

Asegúrese de que el suministro y el tipo de gas se correspondan con las especificaciones del aparato. El anafe ha sido fabricado exclusivamente para uso doméstico no profesional en el hogar solamente.

El tipo de gas para el que el aparato está diseñado está indicado en la placa de datos de la parte inferior de la bandeja. Antes de la instalación, asegúrese de que las condiciones locales de distribución (como la presión del gas) correspondan con los ajustes del aparato. Este aparato no está conectado a ningún dispositivo de escape de productos de combustión. Deberá instalarse o conectarse de acuerdo a las regulaciones de instalación vigentes. Deberá prestarse atención especial a los requisitos relevantes que conciernen a la ventilación. Las condiciones de ajuste para este dispositivo se indican en la etiqueta (o en la placa de datos). Preste especial atención para el cumplimiento de las normas de ventilación aplicables. Tras la utilización, apague la placa de cocción usando sus controles. Si el aparato dispone de tapa, asegúrese de que se hayan enfriado los quemadores antes de taparlos.

Riesgo de descarga eléctrica en caso de entrada de líquidos.

El dispositivo contiene componentes eléctricos.

Asegúrese de que no entren líquidos en el interior del dispositivo. No use vapor a presión para limpiar el dispositivo. En caso de que las llamas del quemador se apaguen accidentalmente, apague el control del quemador y no intente volver a encenderlo durante al menos 1 minuto. El dispositivo no debe utilizarse durante más de 15 segundos si el quemador no se ha encendido; deje de utilizarlo y abra la puerta del compartimento y/o espere al menos 1 minuto antes de intentar encenderlo de nuevo. Asegúrese de que el dispositivo está instalado de manera que permita desconectarlo de la fuente de alimentación, con una distancia de apertura de contacto (3 mm) que asegure la desconexión completa en condiciones de sobretensión de categoría III. Asegúrese de que el aparato se haya conectado a un sistema de toma a tierra conforme a las regulaciones vigentes en la materia.

PRECAUCIÓN: El uso

de un aparato de cocina de gas genera calor, humedad y productos de combustión en la habitación en la que está instalado.

Asegúrese de que la cocina está bien ventilada, especialmente cuando el aparato está en uso: mantenga las aberturas de ventilación natural abiertas o instale un dispositivo de ventilación mecánica (campana extractora). No utilice el aparato con un temporizador externo o un sistema de control remoto.

PRECAUCIÓN:

El proceso de cocción debe estar supervisado. El proceso de cocción a corto plazo debe supervisarse de forma continua.

No use limpiadores a vapor ni chorros de agua directos. Nunca use estropajos abrasivos, lana de acero, ácido muriático ni otros productos que pudieran arañar la superficie o dejar marcas en ella. Nunca utilice objetos punzantes, ya que pueden estropear las juntas entre el embellecedor y la encimera.

Asegúrese de que las zonas de salida de gas se encuentren perfectamente limpias.

Estas instrucciones solo son válidas si el símbolo del país aparece en el aparato. Si el símbolo no aparece en el electrodoméstico, es necesario remitirse a las instrucciones técnicas que proporcionarán las indicaciones necesarias para la modificación de las condiciones de uso del electrodoméstico en el país.

Riesgo de incendio

No guarde objetos en las superficies de cocción.

ADVERTENCIA: Cocinar

sin supervisión o de forma automática en una placa de cocción con grasa o aceite puede ser peligroso y provocar un incendio. El aceite combustiona rápidamente.

FHTL/FCH 604 3G TC

FHTL/FCH 604 4G

FHTL/FCH 7554GTC

Posición	Quemador	Capacidad nominal G20	Inyectores G20 20 mbar	Capacidad nominal G30	Capacidad nominal G31	Inyectores G30 / G31 28-30/37 mbar	Potencia nominal (kW)	Potencia reducida (kW)
4	TC	0,362	141	277	277	98	3,8	2,10
3	R	0,286	125	218	218	85	3	1,10
2	SR	0,167	97	127	127	66	1,75	0,70
1	AUX	0,095	78	73	73	50	1	0,55
Presión (mbar)	min.	17		20	25
	nom.	20		28-30	37
	máx.	25		35	45
Tipo de gas		Gas natural G20			GLP Butano G30 Propano G31		Cat. II 2H3+

MODELO	nr AUX	nr SR	nr R	nr TC	N quema-dores	Fuente de calor	Capa-cidad nominal total G20 (m3/h)	Capacidad nominal total G30 (g/h)	Aire你需要jo para la combustión (m3/h)	Potencia nominal de neto - bruto gas total instalada (kW)	Peso (kg)	Frecuencia/ voltaje de la fuente de alimentacion	Potencia/ corriente
FCH 604 3G TC	1	2	1	4	GAS	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FCH 755 4G TC	1	2	1	5	GAS	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W
FHTL 604 3G TC	1	2	1	4	GAS	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL/FCH 604 4G	1	2	1	4	GAS	0,715	545	15	7,5	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL 755 4G TC	1	2	1	5	GAS	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W
TC = Triple corona SR = Semi Rápido R = Rápido AUX=Auxiliar

INSTALACIÓN

La instalación y la conexión eléctrica/de gas deben ser realizadas únicamente por personal especializado.

y con licencia. El fabricante no se hace responsable de los daños personales o materiales causados por el incumplimiento de estas disposiciones. La conexión de gas debe cumplir con las normas vigentes en el país y en el momento de la instalación.

Asegúrese de que el dispositivo se conecte directamente en el enchufe de la toma de alimentación. Asegúrese de que no se utilicen alargaderas, adaptadores ni enchufes múltiples para conectar el dispositivo.

Requisitos para el gabinete

Este manual hace referencia a una placa de gas para empotrar de la clase 3 y componente eléctrico del tipo Y.

La tubería de gas no debe entrar en contacto con los lados de ningún horno situado debajo del anafe.

Para las unidades encastradas, los componentes (materiales plásticos y madera chapada) deben montarse con adhesivos resistentes al calor (mín. 100°C): usar materiales y adhesivos inapropiados puede tener como resultado la deformación o el desprendimiento.

Los sistemas de ventilación de las habitaciones deben ser conformes a la normativa local. El elemento de cocina debe dejar un hueco suficiente para las conexiones eléctricas del aparato.

IMPORTANTE: Estos dispositivos son del tipo Y en cuanto al grado de protección frente a los peligros de incendio. La distancia mínima del borde del electrodoméstico a la pared lateral es de 150 mm, a la parte trasera de 50 mm y a los gabinetes que se encuentren por encima del mismo es de 700 mm. Se recomienda encastrar el aparato en encimeras de 40 mm de grosor. En caso de que estas dimensiones sean diferentes, será necesario proyectar la realización de modificaciones por parte del técnico.

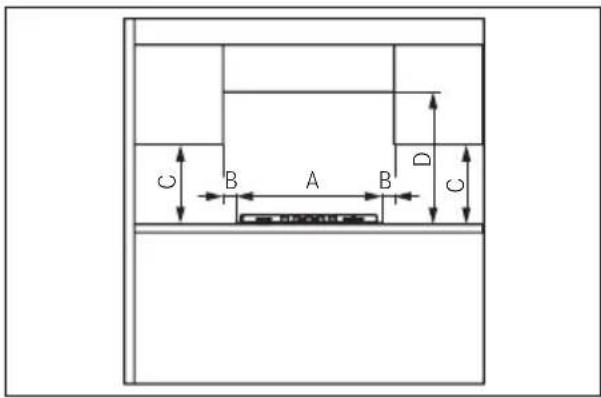

Nota: si se instala una campana por encima del anafe, la distancia que debe respetarse será la indicada en las instrucciones de instalación de la campana.

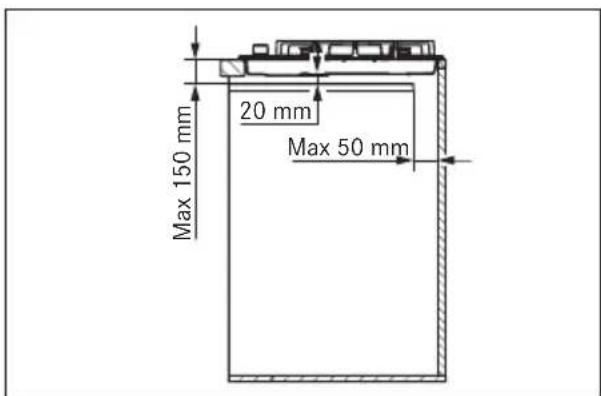

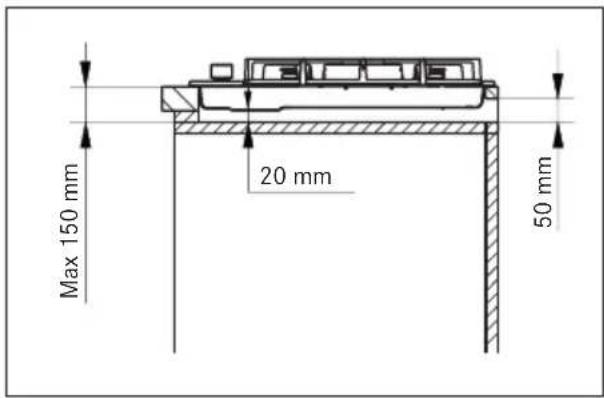

DIMENSIONES MÍNIMAS (MM)

A=590/750 B=50

C=400 D=700

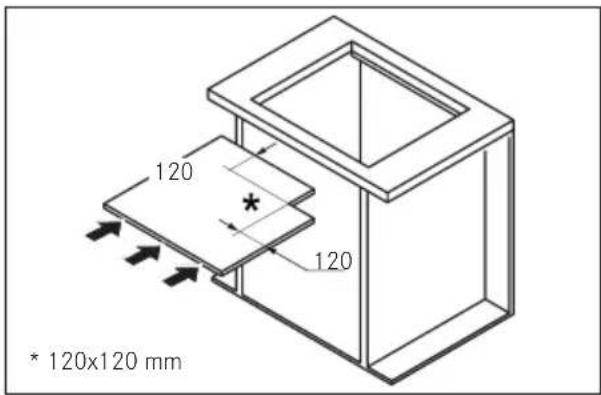

Si el electrodoméstico no está instalado encima de un horno: colocar un deflector separador.

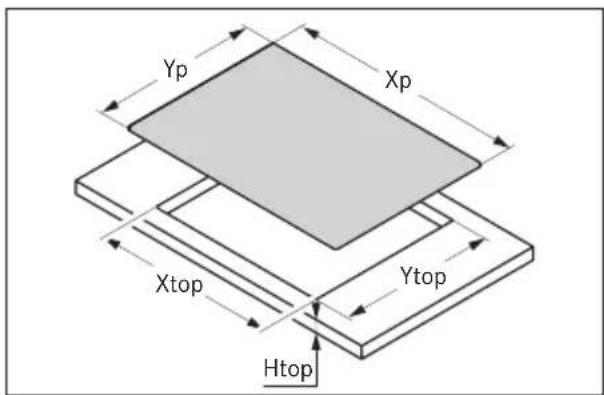

Procedimiento de instalación

El aparato está fijado a la unidad mediante los soportes y accesorios que se entregan en dotación.

Asegúrese de que haya libre acceso a los elementos de fijación en la parte delantera y trasera antes de la instalación del electrodoméstico. Prepare el orificio en la encimera siguiendo las dimensiones indicadas. Asegúrese de que se cumplen las dimensiones indicadas.

MODELO xp	mm	yp mm	x superior mm	y superior mm	h superior mm
FCH 604 3G TC	590	510	550	480	40
FCH 755 4G TC	750	510	550	480	40
FHTL 604 3G TC	590	510	550	480	40
FHTL/FCH 604 4G	590	510	550	480	40
FHTL 755 4G TC	750	510	550	480	40

Coloque la tira de sellado alrededor del hueco y coloque la placa en una posición correcta. Fije el aparato con los tornillos y soportes. Retire cualquier exceso de la tira de sellado.

Conexión al suministro de gas

Conecte el aparato al suministro de gas de conformidad con las normativas actuales, solo después de haberse asegurado de que el suministro de gas corresponde al tipo de gas que debe utilizarse. En caso contrario, realice las operaciones descritas en el apartado "Sustitución de inyectores". Para gas líquido, utilice reguladores de presión que cumplan las normas vigentes.

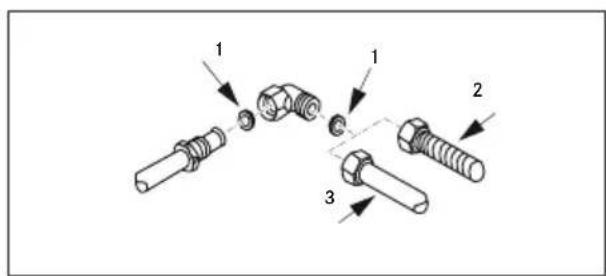

La conexión al suministro de gas puede realizarse de dos maneras:

A. Conecte la placa de gas usando un tubo de cobre rígido de 12 mm de diámetro (3). Para garantizar un sellado correcto, utilice la junta de elastómero que se incluye con los accesorios suministrados (1). B. Conecte la placa de gas realizando un tubo de acero flexible de superficie uniforme (2). En este caso, para garantizar un sellado correcto, utilice la junta que se incluye con los accesorios suministrados (1). La longitud máxima del tubo flexible es de 2 metros lineales.

IMPORTANTE: si se utiliza un tubo flexible de acero inoxidable, debe instalarse de forma que no toque ninguna parte móvil de los muebles. Debe atravesar un área donde no haya obstrucciones y donde sea posible inspeccionarlo en toda su longitud.

Después de haber realizado la conexión al suministro de gas, encienda los quemadores y gire las perillas de la posición máxima a la posición mínima para comprobar la calidad de la llama. - Después de haber realizado las conexiones, utilice agua jabonosa para comprobar si existen fugas.

Para el Reino Unido, Irlanda del Norte y la República de Irlanda.

Conexión eléctrica

La placa de cocción FRANKE se suministra con un cable de alimentación de 3 hilos con terminales descubiertos.

Compruebe que:

• Las características de la instalación eléctrica del domicilio (voltaje, potencia máxima de salida y corriente) son compatibles con las de la placa FRANKE.
• Se pueda acceder fácilmente a la clavija y el enchufe y estén posicionados de forma que no haya ninguna parte bajo tensión accesible al enchufar o desenchufar la clavija.
• Se utilice un cable de tipo 3 × 0,75 mm² H05RR-F para placas solo de gas en caso de reemplazar el cable de alimentación.
• Los terminales de dos aparatos no estén conectados en el mismo enchufe.
• Se respete la polaridad de los terminales libres (azul = neutro = [1]/amarillo y verde = tierra = [2]/marrón = tensión = [3]).

ADVERTENCIA: Esta operación debe ser realizada por un técnico calificado.

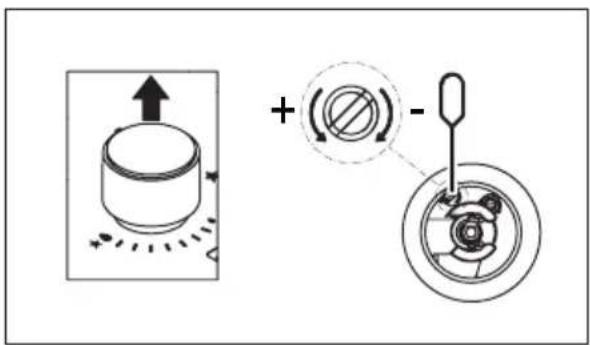

Ajuste de la llama mínima

Quite la perilla. Regule la llama mínima girando el tornillo de ajuste en el sentido de las agujas del reloj para bajar la llama y en el sentido contrario al de las agujas del reloj para subirla. Junto con los accesorios suministrados se incluye también el destornillador necesario.

Sustitución de los inyectores

Los inyectores no suministrados deben solicitarse al servicio de atención al cliente. Importante: todos los aparatos se han configurado de fábrica para funcionar con gas natural (G20). Si va a utilizarse un tipo de gas diferente, cambie los inyectores del siguiente modo:

• Quite las parrillas, tapas de los quemadores y los difusores de llama;
• Desatornille los inyectores y sustitúyalos por aquellos previstos y adecuados al tipo de suministro de gas, asegurándose de que las marcas correspondan a las indicadas en la tabla;

-Vuelva a montar los difusores de llama, tapas de los quemadores y las parrillas; Estos quemadores no requieren una regulación de aire.

Bloqueo/desbloqueo de la placa de cocción

Proceda del siguiente modo para acceder a la bandeja que contiene las partes sociales:

• Quite las parrillas, tapas de los quemadores y los difusores de llama;
• Quite los mandos, tirando de ellos para sacarlos de los pernos;
• Quite los tornillos que fijan los quemadores a la placa;
• Levante la placa.

IMPORTANTE: Al adaptar el electrodoméstico a otro tipo de gas, coloque la etiqueta correspondiente (suministrada como accesorio) en el espacio especial de la placa de datos. Para el funcionamiento con GLP (G30 o G31), debe atornillarse completamente el tornillo de ajuste de llama. Estos aparatos se suministran con la categoría II 2H3+.

USO PREVISTO

PRECAUCIÓN: Este aparato solo debe usarse para cocinar. No debe usarse con otros fines, por ejemplo, para caldear una habitación.

No tire del aparato ni del cable de alimentación para desenchufarlo. Cierre la llave general de paso del gas cuando no vaya a utilizar la placa.

Riesgo de sufrir quemaduras.

No toque las parrillas durante el uso. No toque el aparato con partes del cuerpo mojadas.

Encendido de los quemadores

La placa de cocción se enciende con los mandos de control. Proceda del siguiente modo para encender los quemadores:

• Presione y gire el mando necesario hasta la posición de encendido y fuego alto.
• Mantenga pulsado el mando durante 3-4 segundos para que las chispas enciendan el gas que sale del quemador y el termopar alcance la temperatura necesaria.
• A continuación, suelte el mando y gírelo en el sentido contrario al de las agujas del reloj para ajustar la llama deseada. Si la

llama no se mantiene encendida, repita la operación desde el paso 1.

Icono del mando

Función

Apagado

Llama mínima

Encendido y llama máxima

Zona de cocción

La placa de cocción es un elemento para el uso diario, por lo que los signos de uso como los arañazos o la abrasión material visible por el uso de ollas, recipientes, etc. son normales. El uso intensivo causa señales de uso más evidentes. En estos casos, el aparato continúa funcionando correctamente. La garantía siempre está garantizada.

No use el aparato como superficie de apoyo.

Para evitar dañar el aparato:

En caso de fallo térmico, apague la placa y espere a que se haya enfriado por completo. No coloque platos sobre ella. En ningún caso intente enfriarla con agua fría. No se suba al aparato.

El electrodoméstico se fabrica de acuerdo con las normas de seguridad vigentes y los requisitos de calidad de la Directiva de Gas.

Válvula de seguridad automática

Estas placas cuentan con un dispositivo de seguridad que automáticamente cierra el suministro de gas si accidentalmente se apaga la llama debido a corrientes de aire, el derrame de un recipiente o la interrupción temporal del suministro de gas. Este dispositivo se activa aproximadamente 30 segundos después de haberse apagado la llama.

Uso del quemador

Para reducir el consumo de gas y mejorar la eficiencia, utilice recipientes y cazuelas con una anchura adecuada a los quemadores, asegurándose de que las llamas no salgan de la base e incidan sobre las paredes (cumplir con la suma tabla):

Quemador Diámetro min./máx. del fondo de la sartén (recomendado)

Triple corona 160-260 mm

Rápido 140-220 mm

Semirrápido 140-200 mm

Auxiliar 60-140 mm

La utilización de recipientes de mayor tamaño a los especificados puede originar un sobrecalentamiento de los mandos y la superficie y, en caso de un uso prolongado, dañar la cubierta (si son de acero inoxidable).

Franke declina toda responsabilidad por los daños que resulten de tal uso (Fig. 1).

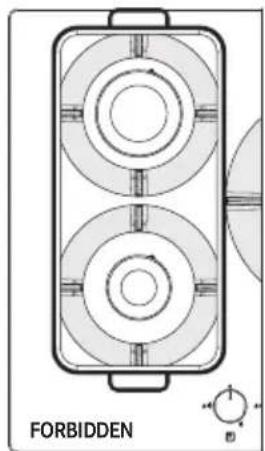

No coloque el recipiente sobre dos quemadores (Fig. 1). No utilice dos quemadores encendidos simultáneamente para calentar un mismo recipiente, como una gran cacerola o sartén para pescado (Fig. 1). El uso inadecuado de las parrillas puede dañar la placa: no coloque las parrillas al revés ni las deslice sobre la placa. Las planchas de hierro o piedra, ollas y sartenes de terracota, úselas por no más de 20 minutos, y para periodos prolongados de cocción, ajuste el quemador al mínimo. No se recomienda el uso de difusores de calor tales como mallas metálicas ni de ningún otro tipo.

PRECAUCIÓN: El uso de ollas o sartenes particulares puede causar una ligera deformación temporal de la superficie de cocción de acero. Esto es normal y no afecta al funcionamiento del electrodoméstico.

Fig. 1

LIMPIEZA Y CUIDADO

Riesgo de sufrir quemaduras.

No se deben limpiar el electrodoméstico y sus accesorios hasta que estén fríos. No use líquidos inflamables cerca del aparato.

Antes de proceder con cualquier tarea de limpieza y cuidado: Apague el aparato.

No deben ingerirse los alimentos que caigan o queden accidentalmente sobre la superficie o sobre los elementos sociales o estéticos de la placa.

Limpieza del aparato

Limpie la placa de cocción para evitar que los residuos de comida se quemen. Para limpiar residuos de comida, use un paño suave o una esponja con agua. Recomendamos usar agentes limpiadores protectores. Retire inmediatamente la comida con alto contenido en azúcar que pueda derramarse sobre la placa. Para prevenir la formación de manchas de herrumbre, siempre seque totalmente el aparato después de haber pasado sobre él un paño húmedo. Limpie las parrillas, las tapas de los quemadores y los difusores de llama con agua caliente jabonosa, y asegúrese de secarlos bien antes. No lavar en el lavavajillas. Asegúrese de que las zonas de salida de gas se encuentren perfectamente limpias. Con el paso del tiempo, el color natural de las parrillas en la parte de apoyo de los recipientes puede alterarse bajo el calor de las llamas.

MANTENIMIENTO Y REPARACIÓN

Antes de realizar cualquier operación de mantenimiento, desconecte el aparato de la red de alimentación eléctrica.

En caso de que aparezcan problemas en el funcionamiento, contacte con el Centro de Servicio Técnico de Franke.

Asegúrese de que el mantenimiento de los componentes eléctricos lo realice el fabricante o el Servicio de Asistencia Técnica. Use exclusivamente recambios originales. Asegúrese de que la sustitución de los cables dañados la realice el fabricante o el Servicio de Asistencia Técnica.

Si contacta con el servicio de asistencia técnica, proporcione la siguiente información:

• tipo de avería
• modelo del aparato (Art. / Cod.)
• número de serie (S. N.)

Esta información se proporciona en la placa de datos que está en el folleto o bajo de la placa.

Si la placa no funciona correctamente, antes de llamar al Centro de Servicio Técnico de Franke, consulte la "Guía de resolución de problemas" para determinar el problema:

GUÍA DE RESOLUCIÓN DE PROBLEMAS

Tipo de fallo. Compruebe que:

A

El quemador no enciende, no permanece encendido o la llama no es uniforme

Las fuentes de gas o electricidad no estén desconectadas. 2. La llave de suministro de gas no está abierta. 3. Compruebe que el cilindro de gas rellenable (gas líquido) no esté vacío. 4. Las aberturas del quemador no estén taponadas. 5. El extremo del enchufe no está sucio. 6. Todas las piezas del quemador no se han colocado correctamente. 7. No existan corrientes de aire cerca de la placa. 8. Al encender el quemador, la perilla no se ha presionado durante el tiempo suficiente para activar el dispositivo de protección (consulte la página 63 "Uso previsto"). 9. Las aberturas del quemador no estén taponadas cerca del termopar. 10. El ajuste mínimo de gas no es correcto. 11. El fondo del contenedor no es completamente plano. 12. El recipiente no se encuentra bien en el quemador. 13. No se hayan cambiado las rejillas o que estén colocadas incorrectamente.

Si la falla persiste aún después de llevar a cabo las comprobaciones mencionadas, póngase en contacto con el Centro de Servicio Técnico de Franke más cercano.

ELIMINACIÓN

Embalajes

Todos los materiales de embalaje (cartón, película plástica [PE] y poliestireno [PES]) están marcados y, dentro de lo posible, recogerse para su reciclaje y eliminarse de forma respetuosa con el medio ambiente.

Desconexión

• Desconecte el aparato de la toma de alimentación. En el caso de los aparatos fijos, esta tarea debe ser llevada a cabo por un electricista especializado.

Eliminación

El símbolo indicado en el producto o en el embalaje indica que el dispositivo no debe desecharse junto con los residuos domésticos.

Si va a desechar definitivamente el dispositivo, hágalo en un punto de recogida de residuos especializado en dispositivos eléctricos y electrónicos.

En cumplimiento con la Directiva 2012/19/UE sobre la reducción de sustancias peligrosas usadas en aparatos eléctricos y electrónicos, y la eliminación de los residuos.

La recogida adecuada de los desechos del aparato debidamente clasificados para su posterior reciclaje, tratamiento y eliminación respetuosa del medio ambiente contribuye a evitar un posible impacto negativo en el medio ambiente y potenciales efectos nocivos para la salud, y además facilita el reciclaje de los materiales usados en la fabricación de aparatos.

SERVICIO DE ASISTENCIA TÉCNICA

Consulte la dirección de contacto para su país en la última página de este documento, o bien en nuestra web: www.franke.com

ÍNDICE

Acerca de este manual 68

Procedimiento de instalación 74

Limpieza y cuidado 78

73

Procedimiento de instalación

Semi-rápido 140 - 200 mm

Auxiliar 60-140 mm

En caso de que surjan algunos problemas de funcionamiento, contacte con el centro de asistencia técnica de Franke.
