FCH 755 4G TC - Sporák FRANKE - Bezplatný návod na obsluhu

Typ produktu	Vstavaný plynový varič
Značka	Franke
Model	FCH 755 4G TC
Počet horákov	5 (1 pomocný, 2 polorýchle, 1 rýchly, 1 trojitá korunka)
Rozmery varnej dosky (Š x H)	750 x 510 mm
Rozmery výrezu (Š x H)	550 x 480 mm
Odporúčaná hrúbka pracovnej dosky	40 mm
Hmotnosť netto / brutto	7,8 / 14,7 kg
Elektrické napájanie	220-240 V ~ 50/60 Hz, 0,6 W
Typ plynu	G20 (zemný plyn) alebo G30/G31 (LPG), konvertibilné
Prívodný tlak	G20: 20 mbar; G30/G31: 28-30/37 mbar
Celková menovitá spotreba (G20)	1,077 m³/h
Celková menovitá spotreba (G30)	822 g/h
Celkový inštalovaný výkon	11,3 kW
Výkon horáka s trojitou korunkou	3,8 kW (max), 2,10 kW (min)
Výkon rýchleho horáka	3,0 kW (max), 1,10 kW (min)
Výkon polorýchleho horáka	1,75 kW (max), 0,70 kW (min)
Výkon pomocného horáka	1,0 kW (max), 0,55 kW (min)
Zapaľovanie	Integrované elektronické (otočný gombík)
Bezpečnosť	Bezpečnostný termočlánok (automatické uzavretie plynu pri zhasnutí plameňa), detská poistka (vyžaduje dohľad)
Materiál varnej dosky	Nehrdzavejúca oceľ alebo smaltovaná (v návode neuvedené)
Údržba	Čistenie po každom použití mäkkou handričkou a mydlovou vodou; nepoužívať parný čistič ani abrazívne prostriedky
Záruka	Kontaktujte servis Franke (pozri webovú stránku)

Často kladené otázky - FCH 755 4G TC FRANKE

Ako zapáliť horák na varnom paneli Franke FCH 755 4G TC?

Stlačte a otočte príslušný gombík do polohy zapaľovania a maximálneho výkonu. Podržte stlačený 3 až 4 sekundy, aby plyn zapálil a zohrial termočlánok, potom uvoľnite. Plameň nastavte otáčaním gombíka proti smeru hodinových ručičiek.

Čo robiť, ak sa horák nezapáli alebo nezostane zapálený?

Skontrolujte, či je prívod plynu a elektriny aktívny, či je plynový ventil otvorený, či fľaša LPG nie je prázdna, či otvory horáka nie sú upchaté a či sú všetky diely správne umiestnené. Uistite sa, že ste gombík podržali dostatočne dlho (3-4 sekundy) na aktiváciu termočlánku.

Môžem použiť varný panel s butánovým alebo propánovým plynom?

Áno, model je konvertibilný. Musíte vymeniť vstrekovače za vstrekovače vhodné pre LPG (dodávané ako voliteľné príslušenstvo) a nastaviť minimálny plameň. Túto operáciu musí vykonať kvalifikovaný technik.

Aké priemery hrncov sa odporúčajú pre jednotlivé horáky?

Pre horák s trojitou korunkou: 160-260 mm; rýchly: 140-220 mm; polorýchly: 140-200 mm; pomocný: 60-140 mm. Používajte vhodné hrnce, aby nedošlo k prehriatiu gombíkov a varnej dosky.

Ako čistiť varnú dosku?

Čistite po každom použití mäkkou handričkou alebo špongiou a mydlovou vodou. Dôkladne osušte. Nepoužívajte parný čistič, oceľovú vlnu ani abrazívne prostriedky. Rošty, kryty a difúzory čistite v teplej mydlovej vode (nie v umývačke riadu).

Existuje bezpečnostné zariadenie v prípade náhodného zhasnutia plameňa?

Áno, varný panel je vybavený bezpečnostným termočlánkom, ktorý automaticky uzavrie prívod plynu, ak plameň zhasne (približne 30 sekúnd po zhasnutí). Tým sa predíde úniku plynu.

Aké sú požadované rozmery výrezu pre tento model?

Výrez musí mať šírku 550 mm a hĺbku 480 mm, s odporúčanou hrúbkou pracovnej dosky 40 mm. Minimálne vzdialenosti od stien: bočná 150 mm, zadná 50 mm a nad varným panelom 700 mm pre skrinky.

Ako udržiavať horáky?

Po vychladnutí odstráňte rošty, kryty a difúzory. Umyte ich v teplej mydlovej vode a dôkladne osušte. Uistite sa, že výstupné otvory plynu sú úplne čisté. Neumývajte ich v umývačke riadu.

Čo robiť, ak je plameň nepravidelný alebo žltý?

Skontrolujte, či otvory horáka nie sú upchaté, či je nastavenie minimálneho plameňa správne a či typ plynu zodpovedá nainštalovaným vstrekovačom. Kvalifikovaný technik môže nastaviť skrutku minimálneho nastavenia alebo v prípade potreby vymeniť vstrekovače.

Kde nájdem sériové číslo a kód produktu pre servis?

Sériové číslo (S.Č.) a kód výrobku (Art./Kód) sú uvedené na výrobnom štítku umiestnenom pod varnou doskou alebo v priloženej brožúre. Tieto informácie si uschovajte pre kontaktovanie zákazníckeho servisu Franke.

NÁVOD NA OBSLUHU FCH 755 4G TC FRANKE

VAROVANIE: Tento technický zákrok musí vykonať kvalifikovaný technik.

Automatický poistný ventil

Tieto varné dosky majú poistné zariadenie, ktoré automaticky uzavrie prútok plynu v prípade neúmyselného zhasnutia plameňa v dôsledku prievanu, prekypenia hrnca alebo dočasného prerušenia prívodu plynu. Toto zariadenie sa aktivuje približne 30 sekúnd po zhasnutí plameňa.

Používanie horákov

Bezpečnostné informácie 134

Technické údaje 137

Inštalácia 138

Tento návod na používanie sa vzťahuje na niekoľko modelov zariadenia. Môže sa teda stať, že niektoré opísané vlastnosti a funkcie nebudú v určitom modeli k dispozícii. Vysvetľujúce obrázky opísané v rôznych častiach nájdete na konci návodu.

Opatrenia týkajúce sa bezpečnosti a varovné poznámky na zabránenie úrazu alebo poškodeniu.

Krok akcie. Určuje akciu, ktorá sa má vykonať.

BEZPEČNOSTNÉ INFORMÁCIE

Tento spotrebič smú používať deti vo veku od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnosťami, alebo osoby s nedostatkom skúseností a poznatkov, ak sú pod dohľadom, alebo boli poučené o používaní spotrebiča bezpečným spôsobom a chápu hroziace nebezpečenstvo. Deti sa so spotrebičom nesmú hrať. Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.

VAROVANIE: Počas používania sa prístupné súčasti zahrievajú. Deti by sa k spotrebiču nemali približovať. Nedovoľte, aby sa deti mladšie ako 8 rokov priblížili k spotrebiču, ak nie sú nepretržite pod dozorom.

Zabezpečte, že druh plynu a zásobovanie plynom sú v súlade so špecifikáciami spotrebiča. Varná doska bola vyvinutá výlučne na neprofesionálne použitie iba v domácnosti. Druh plynu, pre ktorý je spotrebič skonštruovaný, sa uvádza na dátovom štítku na dolnej strane plechu. Pred inštaláciou zabezpečte, aby bolo nastavenie spotrebiča v súlade s podmienkami miestnej distribúcie (charakter plynu a tlak plynu).

Tento spotrebič nie je pripojený k zariadeniu na odsávanie spalín. Musí byť inštalovaný a pripojený v súlade s aktuálnymi predpismi pre inštaláciu. Osobitnú pozornosť treba venovať príslušným požiadavkám týkajúcim sa vetrania. Podmienky pre úpravu tohto spotrebiča sú uvedené na štítku (alebo tabuľke s údajmi). Venujte osobitnú pozornosť príslušným predpisom o vetraní. Po použití varnú plochu vypnite pomocou jej ovládacích prvkov. Pred zatvorením krytu (ak je ním zariadenie vybavené) sa uistite, že horáky sú studené.

Riziko úrazu

elektrickým prúdom preniknutím tekutiny!

Zariadenie obsahuje elektrické komponenty.

Ubezpečte sa, že sa do zariadenia nedostane žiadna tekutina. Na čistenie zariadenia nepoužívajte natlakovanú paru. V prípade, že plamene z horáka náhodne zhasnú, horák vypnite a aspoň

1 minútu sa ho nepokúšajte znova zapáliť.

Spotrebič nezapínajte viac ako 15 sekúnd. Ak sa po 15 sekundách horák nezapáli, prestaňte spotrebič používať, otvorte dvierka priehradky a/alebo počkajte aspoň 1 minútu, kým sa znova pokúsite horák zapáliť.

Zabezpečte, aby bol spotrebič nainštalovaný spôsobom, ktorý umožňuje odpojiť ho od elektrického napájania so vzdialenosťou medzi kontaktmi (3 mm), ktorá zabezpečuje úplné odpojenie v podmienkach prepätia kategórie III. Uistite sa, že zariadenie je pripojené k uzemňovaciemu systému v súlade s platnými predpismi.

UPOZORNENIE: Pri

Zabezpečte, aby bola kuchyňa dobre vetraná, najmä keď sa spotrebič používa. Nechajte otvorené prirodzené vetracie otvory alebo nainštalujte mechanické vetracie zariadenie (digestor). Neovládajte spotrebič externým časovým spínačom

Nepoužívajte parné čističe ani priamy prúd vody. Nikdy nepoužívajte špongie na drhnutie, drôtenku, kyselinu chlorovodíkovú alebo iné produkty, ktoré by mohli poškriabať povrch alebo na ňom zanechať stopy. Nikdy nepoužívajte ostré predmety, pretože by mohli poškodiť tesnenie medzi obrubou a pracovnou doskou. Zabezpečte, že plynové výstupné zóny sú dokonale čisté. Tieto pokyny platia, iba ak je na spotrebiči symbol krajiny. Ak sa symbol na spotrebiči neukáže, preštudujte si technickú príručku, kde nájdete potrebné

pokyny týkajúce sa úpravy spotrebiča na podmienky používania v danej krajine.

Riziko požiaru!

Na varných plochách neskladujte predmety.

VÝSTRAHA! Automatické

varenie s olejom alebo tukom na varnej ploche alebo varenie s olejom alebo tukom bez dohľadu môže byť nebezpečné a má za následok požiar. Horúci olej ľahko vzbĺkne.

FHTL/FCH 604 3G TC

FHTL/FCH 604 4G

FHTL/FCH 7554GTC

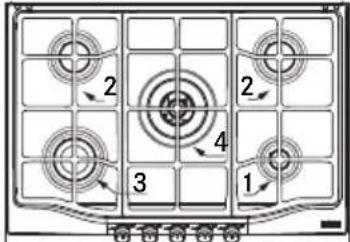

Poloha	Horák	Menovitý vykon G20	Vstrekovače G20 20 mbar	Menovitý vykon - G30	Menovitý vykon - G31	Vstrekovače G30/G31 28-30/37 mbar	Menovitý Znǐžený vykon výkon (kW)
4	TC	0,362	141	277	277	98	3,8
3	R	0,286	125	218	218	85	3
2	SR	0,167	97	127	127	66	1,75
1	AUX	0,095	78	73	73	50	1
	min	17		20	25
Tlak (mbar)	nom	20		28-30	37
	max.	25		35	45
Typ plynu		Zemný plyn G20		LPG Bután G30 Propán G31			Cat. II 2H3+

MOD.	nr AUX	nr SR	nr R	nr TC	N horáky	Zdroj tepla	Celkový menovitý výkon - G20 (m3/h)	Celkový menovitý výkon - G30 (g/h)	Vzduch potrebný na horenie (m3/h)	Celkový menovitý výkon plynu (kW)	Hmotnost netto - brutto (kg)	Napájac napátie/ frekvencia	Vykon/ prud
FCH 604 3G TC	1	2		1	4	PLYN	0,791	604	16,6	8,3	6,1-11,5	220 V - 240 V, 50/60 Hz	0,6 W
FCH 755 4G TC	1	2	1	1	5	PLYN	1,077	822	22,6	11,3	7,8-14,7	220 V - 240 V, 50/60 Hz	0,6 W
FHTL 604 3G TC	1	2		1	4	PLYN	0,791	604	16,6	8,3	6,1-11,5	220 V - 240 V, 50/60 Hz	0,6 W
FHTL/FCH 604 4G	1	2	1		4	PLYN	0,715	545	15	7,5	6,1-11,5	220 V - 240 V, 50/60 Hz	0,6 W
FHTL 755 4G TC	1	2	1	1	5	PLYN	1,077	822	22,6	11,3	7,8-14,7	220 V - 240 V, 50/60 Hz	0,6 W
TC = trojitý horák SR = polorychly R = rychly AUX = pomocný

INŠTALÁCIA

Inštaláciu a pripojenie elektriny/plynu musí vykonať špecializovaný pracovník s licenciou. Výrobca odmieta

zodpovednosť za zranenie osôb alebo vecné škody vzniknuté v dôsledku nedodržania týchto ustanovení. Plynová prípojka musí zodpovedať predpisom platným v krajine v čase inštalácie.

Zabezpečte, aby zariadenie bolo zapojené priamo do sieťovej zásuvky. Zabezpečte, aby sa na pripojenie zariadenia nepoužili žiadne adaptéry, viacnásobné zásuvky alebo predlžovacie káble.

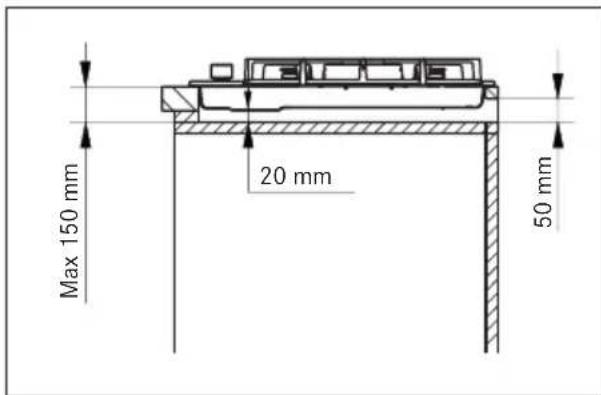

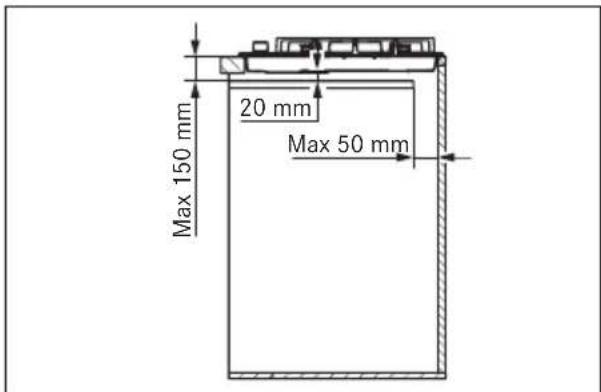

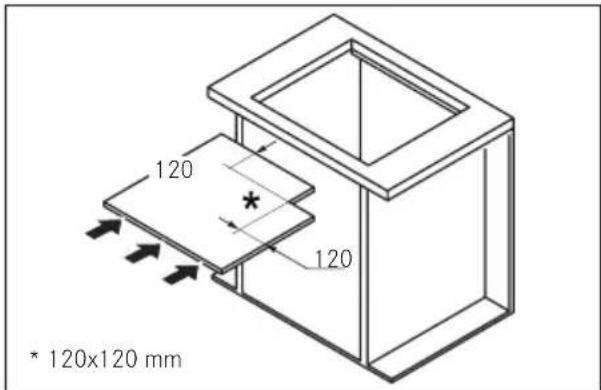

Požiadavky na skrinku

Táto časť sa týka zabudovanej plynovej varnej dosky triedy 3, ktorej elektrická časť patrí typu Y.

Plynové potrubie sa nesmie dotýkať bokov rúry pod varnou doskou.

Zložky vstavaných jednotiek (umelé hmoty a dyhové drevo) musia byť spojené teplovzdornými lepidlami (min. 100 °C):

Použitie nevhodných materiálov a lepidiel môže mať za následok deformácie a oddeľovanie.

Vetranie miestnosti musí byť v súlade s miestnymi predpismi.

Kuchynský prvok musí poskytovať dostatok miesta na elektrické pripojenie spotrebiča.

DÔLEŽITÉ: Vo vzťahu k miere ochrany proti požiarnym rizikám patria tieto zariadenia k typu Y. Minimálna vzdialenosť od okraja spotrebiča je 150 mm pre bočnú stenu, 50 mm pre zadnú a 700 mm pre skrinky nad ním. Spotrebič sa odporúča zabudovať do pracovných dosiek s hrúbkou 40 mm. Ak sú rozmery odlišné, prípadné úpravy musí riadiť technik.

Poznámka: Ak je nad varnou doskou nainštalovaný digestor, vzdialenosť, ktorú treba dodržať, nájdete v návode na montáž digestora.

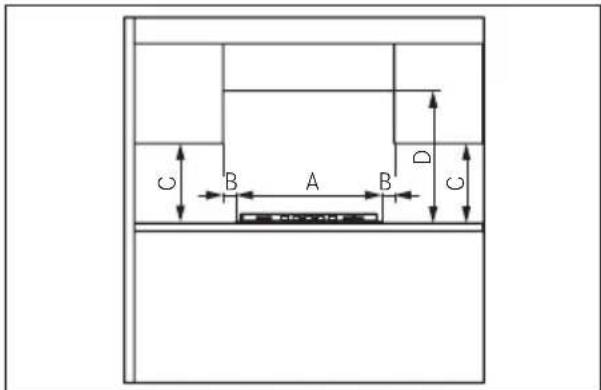

MINIMÁLNE ROZMERY (MM)

A-590/750 B-50 C=400 D=700

Ak spotrebič nie je inštalovaný nad rúrou, nainštalujte oddeľovaciu priečku.

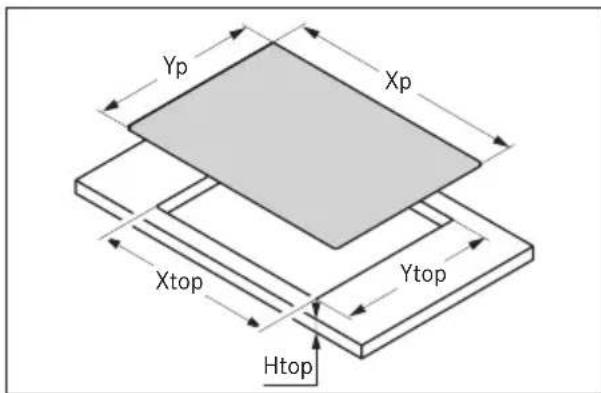

Inštalačná procedúra

Zabezpečte, aby bol po nainštalovaní spotrebiča voľný prístup k upevňovacím prvkom vpredu aj vzadu. Podľa uvedených rozmerov pripravte otvor v kuchynskej doske. Ubezpečte sa, že dodržíte uvedené rozmery.

Model xp	mm	yp mm	x vrch mm	y vrch mm	h vrch mm
FCH 604 3G TC	590	510	550	480	40
FCH 755 4G TC	750	510	550	480	40
FHTL 604 3G TC	590	510	550	480	40
FHTL/FCH 6044G	590	510	550	480	40
FHTL 755 4G TC	750	510	550	480	40

Naneste tesniaci pásik okolo otvoru a umiestnite varnú dosku. Pripevnite spotrebič skrutkami a držiakmi. Odstráňte akýkoľvek prebytočný tesniaci pásik.

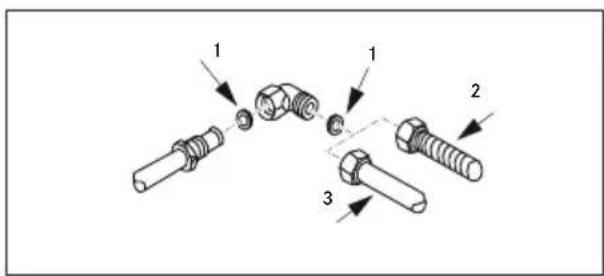

Pripojenie k prívodu plynu

Spotrebič môžete pripojiť k prívodu plynu v súlade s platnými predpismi iba potom, čo sa uistíte, že je nastavený na druh plynu, ktorý sa bude používať. Inak vykonajte kroky opísané v odseku „Výmena vstrekovačov". Pre skvapalnený plyn použite redukčné ventily v súlade s platnými predpismi.

Pripojenie k prívodu plynu sa dá vykonať dvoma spôsobmi:

A. Pripojte plynovú varnú dosku pomocou pevnej medenej rúrky s priemerom 12 mm (3). Použite elastomérové tesnenie dodané ako príslušenstvo, aby ste zabezpečili dobré utesnenie (1). B. Pripojte varnú dosku pomocou pružnej oceľovej rúrky s neprerušovaným povrchom (2). Aj v tomto prípade je dodané ako príslušenstvo, aby ste zabezpečili dobré utesnenie (1). Maximálna dĺžka hadice je 2 metre.

DÔLEŽITÉ: ak sa použije hadica

z nehrdzavejúcej ocele, musí byť nainštalovaná tak, aby sa nedotýkala nijakej pohyblivej časti nábytku. Musí prechádzať cez oblasť, kde nie sú nijaké prekážky, a kde je možné skontrolovať ju po celej dĺžke.

Po pripojení k prívodu plynu zapáľte horáky a otáčajte gombíkmi z maximálnej do minimálnej polohy, aby ste skontrolovali stabilitu plameňa. Po dokončení pripojenia použite mydlovú vodu na zistenie akýchkoľvek netesností.

Dodržiavajú sa polarity voľných koncoviek ((modrý = neutrál = (1)/žltý a zelený = uzemnenie = (2)/hnedý = vodič pod prúdom = (3)).

Prispôsobenie pre rôzne typy plynu

UPOZORNENIE: Tento úkon musí vykonať kvalifikovaný technik.

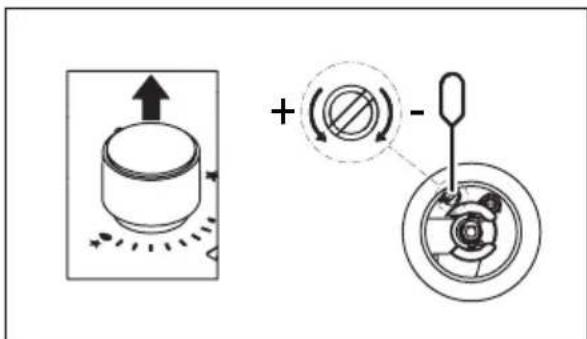

Nastavenie minimálneho plameňa

Demontujte gombík. Nastavte minimálny plameň otáčaním nastavovacej skrutky v smere ručičiek na zníženie plameňa a proti smeru ručičiek na zvýšenie plameňa. Nastavovacia skrutka sa dodáva s príslušenstvom.

Výmena vstrekovačov

Nedodané vstrekovače si treba vyžiadať od služby zákazníkom.

Tieto horáky si nevyžadujú nastavenie vzduchu.

URČENÉ POUŽITIE

Prístup k varnej doske

Na prístup k doske, ktorá obsahuje funkčné prvky, postupujte takto:

• Odstráňte mriežky, kryty horákov a rozdeľovače plameňa;
• Odstráňte otočné gombíky tak, že ich vytiahnete z príslušných kolíkov;
• Odstráňte skrutky, ktoré pripevňujú horáky k varnej doske; - Zdvihnite varnú dosku.

Dôležité: Pri zmene spotrebiča na iný typ plynu nalepte príslušnú nálepku (priloženú ako príslušenstvo) na určené miesto na údajovom štítku. Pre fungovanie so skvapalneným plynom (G30 alebo G31) sa nastavovacia skrutka výšky plameňa musí zaskrutkovať až na maximum.

Tieto spotrebiče sa dodávajú v kategórii II 2H3+.

UPOZORNENIE: Tento spotrebič je určený iba na varenie. Nesmie sa používať na iné účely, napríklad na vykurovanie miestnosti.

Neťahajte spotrebičom alebo napájacím káblom na jeho vytiahnutie zo zásuvky. Keď sa varná plocha nepoužíva, zatvorte prívodný plynový kohútik.

Riziko popálenia!

Nedotýkajte sa podložky na hrnce počas používania. Nedotýkajte sa spotrebiča mokrými časťami tela.

Zapálenie horákov

Nepoužívajte spotrebič ako podperu sporáku. Aby nedošlo k poškodeniu spotrebiča, v prípade tepelnej poruchy vypnite platničku a nechajte ju úplne vychladnúť. Nekladte na ňu žiadny riad. Za žiadnych okolností ju neochladzujte studenou vodou. Nelezte na spotrebič. Spotrebič je vyrobený v súlade s príslušnou účinnou bezpečnostnou normou a bezpečnostnými požiadavkami smernice týkajúcej sa plynu.

Tieto varne dosky majú bezpečnostné zariadenie, ktoré automaticky uzatvorí tok plynu, ak plameň náhodou zhasne pri prievane, vyliatí tekutiny z hrnca alebo dočasnom prerušení prívodu plynu. Toto zariadenie sa aktivuje asi 30 sekúnd od zhasnutia plameňa.

Použitie horáka

Pre nižšiu spotrebu plynu a vyššiu účinnosť používajte hrnce, ktorých šírka vyhovuje horákom, pričom zabezpečte, že sa plameň nedostane za okraje (riadte sa nasledujúcou tabuľkou).

Horák Dno hrnca min-max. (odporúčaný)

Trojitý horák 160-260 mm

Rýchly 140-220 mm

Polovične rýchly 140-200 mm

Pomocný 60 - 140 mm

Použitie väčších hrncov ako sú stanovené môže spôsobiť nadmerné zahriatie otočných gombíkov a ich hornej časti a pri dlhšom používaní aj zožltnutie krytu (ak je z nerezovej ocele). Spoločnosť Franke odmieta akúkoľvek zodpovednosť za škodu spôsobenú takýmto používaním (obr. 1).

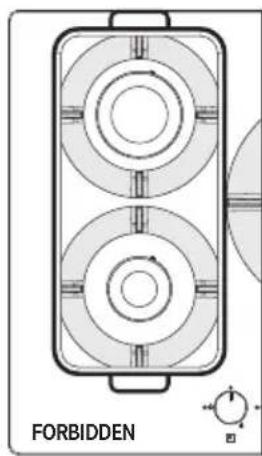

Nekladte tú istú panvicu na dva horáky (obr. 1). Nepoužívajte dva horáky naraz s jednou nádobou, napríklad panvicu alebo pekáč na ryby (obr. 1). Nesprávne používanie mriežok môže varnú dosku poškodiť: nekladte mriežku naopak, ani ju neposúvajte po varnej doske. Ak používate liatinové palacinkárne, kameninu, terakotové nádoby, nepoužívajte ich dlhšie ako 20 minút. V prípade dlhšieho varenia nastavte horák na minimum. Rozptylovače tepla, ako je napríklad kovová sieťka, či iné typy neodporúčame.

UPOZORNENIE: Používanie určitých panvíc alebo hrncov môže spôsobiť dočasnú miernu deformáciu oceľového varného povrchu. Je to normálne a neovplyvňuje to prevádzku spotrebiča.

obr. 1

ČISTENIE A STAROSTLIVOSŤ

Riziko popálenia!

Pred vykonaním akéhokoľvek čistenia alebo údržby: Vypnite spotrebič.

Jedlo, ktoré náhodou spadne na povrch, funkčné alebo estetické prvky varnej dosky alebo k nim priľne, sa nesmie konzumovať.

Čistenie spotrebiča

Po každom použití varnú plochu očistite, aby ste zabránili pripečeniu zvyškov jedál. Na čistenie zvyškov jedla používajte mäkkú handričku alebo špongiu a vodu. Odporúčame použiť ochranné čistiace prostriedky. Okamžite odstráňte akékoľvek potraviny s vysokým obsahom cukru, ktoré sa vylejú na varnú dosku. Aby sa zabránilo tvorbe škvŕn vodného kameňa, spotrebič po utretí vlhkou handrou vždy dôkladne osušte. Mriežky, hlavice horákov a rozptylovače plameňa čistite teplou mydlovou vodou a pozorne ich vyutierajte. Neumývajte v umývačke riadov. Zabezpečte, že plynové výstupné zóny sú dokonale čisté. - Prirodzená farba podložiek na hrnce v úseku na položenie hrncov sa môže postupom času zmeniť v dôsledku pôsobenia tepla.

ÚDRŽBA A OPRAVY

Pred údržbou odpojte spotrebič zo siete. Pri akýchkoľvek prevádzkových problémoch sa obráťte na Stredisko technických služieb Franke.

Ubezpečte sa, že údržbu elektrických komponentov vykonáva iba výrobca alebo zákaznícky servis. Používajte iba originálne náhradné diely. Ubezpečte sa, že výmenu poškodených káblov vykonáva iba výrobca alebo zákaznícky servis.

Pri oslovení zákazníckeho servisu poskytnite nasledujúce informácie:

• typ poruchy - model spotrebiča (Art.-Vyr.) sériové číslo (S.N.)

Tieto informácie sa uvádzajú na údajovom štítku v brožúrke alebo pod varnou doskou.

Ak varná doska nefunguje správne, predtým než zavoláte servisné stredisko Franke, pozrite si Pokyny na odstraňovanie porúch, aby ste zistili, v čom je problém.

POKYNY NA ODSTRAŇOVANIE PORÚCH

Typ poruchy Skontrolujte, či:

A

Horák sa nezapaľuje, nezostáva horieť alebo plameň je nestabilný.

1 Prívod plynu alebo elektriny nie je vypnutý. 2 Kohútik na prívode plynu nie je otvorený. 3 Plynová bomba (tekutý plyn) nie je prázdna. 4 Otvory horáka nie sú upchaté. 5 Koncovky nie sú znečistené. 6 Nie sú správne uložené všetky časti horáka. 7 V blízkosti varnej dosky nie je prievan. 8 Pri zapaľovaní horáka nebol gombík dostatočne stlačený, aby sa aktivovalo ochranné zariadenie (pozri str. 141 „Určené použitie"). 9 Otvory horáka v blízkosti termočlánku nie sú upchaté. 10 Minimálne nastavenie plynu nie je správne.

B

Nádoby (hrnce, panvice, kanvice) nie sú stabilné.

11 Spodok nádoby nie je dokonale rovný. 12 Nádoba nie je uložená v strede horáka. 13 Mriežky neboli vymenené alebo uložené nesprávne.

Ak porucha pretrváva aj po kontrolách uvedených vyššie, obráťte sa na najbližší servis Franke.

Balenie

Všetky obalové materiály (lepenka, umelohmotná fólia (PE) a polystyrén (EPS)) sú označené. Pokiaľ je to možné, mali by sa zozbierať na recyklovanie a odstrániť ekologicky šetrným spôsobom.

Odpojenie

Odpojte spotrebič od elektrickej siete. Pokiaľ je spotrebič pevne pripojený, úlohu musí vykonať kvalifikovaný elektrotechnik.

Likvidácia

Príslušný symbol na zariadení alebo obale znamená, že sa zariadenie nemôže likvidovať s komunálnym odpadom.

Vyradené zariadenia likvidujte na špeciálnom zbernom mieste pre elektrické a elektronické zariadenia.

Správny separovaný zber odpadu vyradených spotrebičov na následné recyklovanie, spracovanie a ekologicky šetrnú likvidáciu pomáha predchádzať potenciálnym negatívnym dopadom na životné prostredie a zdravie, a uľahčuje recyklovanie materiálov použitých pri výrobe spotrebiča.

ZÁKAZNÍCKY SERVIS

Pozrite si kontaktnú adresu pre vašu krajinu na zadnej strane návodu alebo na našej internetovej stránke: www.franke.com.

OBSAH

Inštrukcie 146

Informácie o bezpečnosti 147

Technické údaje 150

Inštalácia

Postup inštalácie 152

Určenie zariadenia 155

Čistenie a údržba 157

151

Čistenie prístroja 157

Technická údržba a

oprava 158

Likvidácia

159

Balenie

159

Odpojenie

159

Centrum služieb zákazníkom 159

O tomto návode

Tento návod na obsluhu sa vzťahuje na niekoľko modelov zariadenia.

Niektoré opísané vlastnosti a funkcie nemusia byť k dispozícii pre konkrétny model.

Vysvetľujúce obrázky uvedené v rôznych častiach dokumentu sú v súlade s týmto návodom.

Pozorne si prečítajte tento návod pred použitím zariadenia. Uschovajte návod. Používajte zariadenie opísané v tomto návode výlučne na jeho určený účel.

Spoločnosť Franke si vyhradzuje právo na zmeny výrobku bez predchádzajúceho upozornenia.

Bc npueeHna 3ecb nHopmaunia DeiCTBnTeIbHa Ha MOMENT Bblnycka DOKyMeHTa.

Význam symbolov

Symbol upozornenia. Upozornenie na riziká možného zranenia.

Činnosti, ktoré sú uvedené v bezpečnostných pokynoch a upozorneniach, umožňujú vyhnúť sa zraneniam a poškodeniam.

Činnosť. Označuje činnosť, ktorú je potrebné vykonať.

Táto príručka pre vaše novo zakúpené zariadenie obsahuje bezpečnostné pokyny. Vždy sa oboznámte s bezpečnostnými pokynmi a dodržiavajte ich. Spoločnosť Franke si vyhradzuje právo na zmeny výrobku bez predchádzajúceho upozornenia. Všetky tu uvedené informácie sú aktuálne v čase vydania dokumentu.

Používanie tohto prístroja deťmi vo veku 8 rokov a staršími a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo bez potrebných skúseností a znalostí je povolené len pod dohľadom alebo po tom, ako im boli vysvetlené pravidlá bezpečného používania a existujúce nebezpečenstvá. Nedovoľte deťom hrať sa s prístrojom. Čistenie a údržbu zariadenia môžu vykonávať deti len pod dohľadom!

Nebezpečenstvo zranenia!

Toto zariadenie nie je hračka! Nedovoľte deťom a domácim zvieratám priblížiť sa k zariadeniu a k obalovému materiálu, napríklad k polyetylénovej fólii alebo polystyrénu; to môže byť nebezpečné. Zlikvidujte obal správnym spôsobom. Nenechávajte deti v blízkosti zariadenia bez dozoru. Nedovoľte deťom hrať sa so zariadením.

! Nebezpečenstvo popálenia!

Počas prevádzky sa prístroj silne zahrieva. Je potrebné dodržiavať opatrnosť, aby nedošlo ku kontaktu s horúcim povrchom.

UPOZORNENIE! Počas prevádzky sa niektoré prístupné časti prístroja silne zahrievajú. Nedovoľte deťom priblížiť sa k prístroju. Deti mladšie ako 8 rokov môžu byť v blízkosti prístroja len pod neustálym dohľadom.

Uistite sa, že použitý typ plynu a jeho vlastnosti zodpovedajú charakteristikám prístroja. Horúca platňa bola vyvinutá výhradne pre neprofesionálne použitie iba v domácnosti. Vhodný typ plynu je uvedený na štítku s technickými údajmi, umiestnenom v spodnej časti prístroja. Pred montážou je potrebné overiť, či sú splnené miestne podmienky dodávky (typ plynu a tlak plynu) a či je možná regulácia spotrebiča. Tento prístroj nie je pripojený k zariadeniu na odvod produktov horenia. Pri inštalácii a pripojení prístroja je potrebné dodržiavať platné normy a predpisy. Osobitnú pozornosť je potrebné venovať požiadavkám na vetranie. Charakteristiky regulácie tohto prístroja sú uvedené na typovom štítku (alebo na štítku s technickými údajmi).

Venujte osobitnú pozornosť normám a predpisom týkajúcim sa vetrania pri používaní zariadenia. Po použití horúceho povrchu ho vždy vypnite pomocou príslušných ovládacích prvkov. Pred zatvorením krytu (varného panelu) sa uistite, že je dostatočne vychladnutý.

Nebezpečenstvo poranenia prúdom kvôli vniknutiu kvapaliny do vnútra prístroja!
