FCH 755 4G TC - Cucina FRANKE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina a gas da incasso
Marca	Franke
Modello	FCH 755 4G TC
Numero di bruciatori	5 (1 ausiliario, 2 semi-rapidi, 1 rapido, 1 tripla corona)
Dimensioni del piano (L x P)	750 x 510 mm
Dimensioni dell'incasso (L x P)	550 x 480 mm
Spessore del piano di lavoro consigliato	40 mm
Peso netto / lordo	7,8 / 14,7 kg
Alimentazione elettrica	220-240 V ~ 50/60 Hz, 0,6 W
Tipo di gas	G20 (gas naturale) o G30/G31 (GPL), convertibile
Pressione di alimentazione	G20: 20 mbar; G30/G31: 28-30/37 mbar
Consumo totale nominale (G20)	1,077 m³/h
Consumo totale nominale (G30)	822 g/h
Potenza totale installata	11,3 kW
Potenza del bruciatore tripla corona	3,8 kW (max), 2,10 kW (min)
Potenza del bruciatore rapido	3,0 kW (max), 1,10 kW (min)
Potenza del bruciatore semi-rapido	1,75 kW (max), 0,70 kW (min)
Potenza del bruciatore ausiliario	1,0 kW (max), 0,55 kW (min)
Accensione	Elettronica integrata (pulsante rotativo)
Sicurezza	Termocoppia di sicurezza (arresto automatico del gas se la fiamma si spegne), blocco bambini (sorveglianza richiesta)
Materiale del piano	Acciaio inossidabile o smaltato (non specificato nelle istruzioni)
Manutenzione	Pulizia dopo ogni utilizzo con un panno morbido e acqua saponata; non usare pulitore a vapore né abrasivi
Garanzia	Contatta il servizio clienti Franke (vedi sito web)

Domande frequenti - FCH 755 4G TC FRANKE

Come accendere un bruciatore della cucina Franke FCH 755 4G TC ?

Premere e ruotare la manopola corrispondente fino alla posizione di accensione e potenza massima. Tenere premuto per 3-4 secondi per permettere al gas di accendersi e riscaldare la termocoppia, poi rilasciare. Regolare la fiamma ruotando la manopola in senso antiorario.

Cosa fare se un bruciatore non si accende o non rimane acceso ?

Verificare che l'alimentazione di gas ed elettrica sia attiva, che il rubinetto del gas sia aperto, che la bombola GPL non sia vuota, che gli orifizi del bruciatore non siano ostruiti e che tutte le parti siano posizionate correttamente. Assicurarsi di aver tenuto premuta la manopola abbastanza a lungo (3-4 secondi) per attivare la termocoppia.

Posso usare la cucina con gas butano o propano ?

Sì, il modello è convertibile. È necessario sostituire gli iniettori con quelli adatti al GPL (forniti come opzione) e regolare la fiamma minima. Questa operazione deve essere eseguita da un tecnico qualificato.

Quali diametri di pentole sono consigliati per ogni bruciatore ?

Per il bruciatore tripla corona: 160-260 mm; rapido: 140-220 mm; semi-rapido: 140-200 mm; ausiliario: 60-140 mm. Usare pentole adatte per evitare il surriscaldamento delle manopole e del piano.

Come pulire il piano cottura ?

Pulire dopo ogni utilizzo con un panno morbido o una spugna e acqua saponata. Asciugare accuratamente. Non usare pulitore a vapore, lana d'acciaio o prodotti abrasivi. Le griglie, cappucci e diffusori si puliscono con acqua calda saponata (non in lavastoviglie).

Esiste un dispositivo di sicurezza in caso di spegnimento accidentale della fiamma ?

Sì, la cucina è dotata di una termocoppia di sicurezza che interrompe automaticamente l'erogazione del gas se la fiamma si spegne (circa 30 secondi dopo lo spegnimento). Questo evita perdite di gas.

Quali sono le dimensioni di incasso richieste per questo modello ?

L'incasso deve misurare 550 mm di larghezza e 480 mm di profondità, con uno spessore del piano di lavoro consigliato di 40 mm. Le distanze minime dalle pareti: laterale 150 mm, posteriore 50 mm e 700 mm sopra per i mobili.

Come mantenere i bruciatori ?

Dopo il raffreddamento, rimuovere le griglie, cappucci e diffusori. Pulirli con acqua calda saponata e asciugarli accuratamente. Assicurarsi che gli orifizi di uscita del gas siano perfettamente puliti. Non lavarli in lavastoviglie.

Cosa fare se la fiamma è irregolare o gialla ?

Verificare che gli orifizi del bruciatore non siano ostruiti, che la regolazione minima della fiamma sia corretta e che il tipo di gas corrisponda agli iniettori installati. Un tecnico qualificato può regolare la vite di regolazione minima o sostituire gli iniettori se necessario.

Dove trovare il numero di serie e il codice prodotto per l'assistenza ?

Il numero di serie (N.S.) e il codice articolo (Art./Cod.) si trovano sulla targa segnaletica situata sotto il piano cottura o nel libretto fornito. Conservare queste informazioni per contattare il servizio clienti Franke.

MANUALE UTENTE FCH 755 4G TC FRANKE

Manuale per l'installazione e l'uso Piano cottura a gas

Informazioni sul manuale 42

Informazioni per la sicurezza 43

Dati tecnici 46

Installazione 47

Procedura di installazione 48

Utilizzo previsto 50

Pulizia e cura 52

Pulizia del dispositivo 52

Manutenzione e riparazione 53

Smaltimento 54

Imballaggio 54

Scollegamento 54

Servizio di assistenza 54

INFORMAZIONI SUL MANUALE

Queste istruzioni per l'uso sono valide per diversi modelli del dispositivo. È quindi possibile che alcune delle caratteristiche e funzioni qui descritte non siano disponibili nel modello specifico acquistato.

Le immagini e le figure di spiegazione, descritte nei vari paragrafi, sono disponibili alla fine delle istruzioni per l'uso.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il dispositivo. Conservare le istruzioni per l'uso. Utilizzare il dispositivo descritto in queste istruzioni per l'uso solo conformemente all'uso previsto.

Franke si riserva il diritto di apportare modifiche al prodotto senza preavviso. Tutte le informazioni sono corrette al momento della pubblicazione.

Simbolo Significato

Avviso di pericolo. Avviso di pericolo di lesioni.

Azioni in sicurezza e avvertenze per evitare lesioni o danni.

Azione. Specifica un'azione che deve essere compiuta.

INFORMAZIONI PER LA SICUREZZA

In questo manuale e sull'apparecchio sono presenti molti messaggi importanti relativi alla sicurezza. Si raccomanda di leggere tutti i messaggi di sicurezza e di osservarli.

Franke si riserva il diritto di apportare modifiche al prodotto senza preavviso. Tutte le informazioni sono corrette al momento della pubblicazione.

Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive della necessaria esperienza e conoscenza solo se siano sorvegliate o siano state adeguatamente istruite sull'utilizzo sicuro dell'apparecchio e ne comprendano i rischi. Vietare ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto.

Rischio di lesioni!

Questo dispositivo non è un giocattolo.

Tenere bambini e animali domestici a distanza dal dispositivo e dal materiale di imballaggio, come pellicole di plastica e polistirene, che possono creare condizioni di pericolo; smaltirli in modo corretto. Non lasciare bambini incustoditi nelle vicinanze del dispositivo. Non consentire ai bambini di giocare con il dispositivo.

Pericolo di ustioni!

L'apparecchio diventa molto caldo durante l'uso. Si deve prestare attenzione a non toccare il piano cottura.

AVVERTENZA: le parti accessibili del dispositivo possono raggiungere temperature molto elevate durante l'uso. Tenere i bambini piccoli a debita distanza. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati.

Accertarsi che il tipo di gas e l'impianto di alimentazione siano compatibili con le specifiche del dispositivo. Il piano di cottura è stato sviluppato esclusivamente

per l'uso domestico e non professionale.

Il tipo di gas per il quale è predisposto il dispositivo è specificato sulla targhetta di identificazione sul fondo del cassetto del piano cottura. Prima dell'installazione, accertarsi che le condizioni di distribuzione locali (natura e pressione del gas) e la regolazione del dispositivo siano compatibili. Il piano cottura non è collegato a un dispositivo di evacuazione per prodotti della combustione. Deve essere installato e collegato in conformità con le norme di installazione vigenti. È necessario prestare particolare attenzione alle disposizioni relative alla ventilazione. Le condizioni per la regolazione di questo dispositivo sono riportate sull'etichetta (o targhetta di identificazione). Prestare particolare attenzione alle disposizioni pertinenti in materia di ventilazione. Dopo l'uso, spegnere il piano cottura con gli appositi comandi. Se il piano cottura è dotato di coperchio, prima di chiuderlo accertarsi che i bruciatori siano freddi.

Rischio di scossa elettrica a causa della penetrazione di liquidi!

Il dispositivo contiene componenti elettrici.

Accertarsi che non penetrino liquidi all'interno del dispositivo. Non utilizzare vapore pressurizzato per pulire il dispositivo. In caso di spegnimento accidentale della fiamma, spegnere il bruciatore con il comando corrispondente e non riaccenderlo per almeno 1 minuto. Il dispositivo non deve essere azionato per più di 15 secondi. Se dopo 15 secondi il bruciatore non è ancora acceso, interrompere l'uso del dispositivo e aprire la porta dello scomparto e/o attendere almeno 1 minuto prima di riprovare l'accensione. L'apparecchio deve essere installato in modo che sia possibile scollegarlo dall'alimentazione elettrica con una distanza di apertura dei contatti (3 mm) che assicuri la completa disconnessione in condizioni di sovratensione di categoria III.

Accertarsi che il dispositivo sia collegato a un sistema di messa a terra in conformità alle disposizioni vigenti.

ATTENZIONE: L'uso di

un dispositivo per la cottura a gas produce calore, umidità e prodotti della combustione nel locale in cui è installato.

Accertarsi che la cucina sia ben ventilata, specialmente quando il dispositivo è in uso: lasciare aperte fonti di ventilazione naturali o installare un dispositivo di ventilazione meccanico (cappa di aspirazione meccanica). Non azionare l'apparecchio con un temporizzatore esterno o un sistema di lavoro a distanza separato.

ATTENZIONE: Il processo

di cottura deve essere sorvegliato. Un processo di cottura di breve durata deve essere costantemente sorvegliato.

Non utilizzare pulitrici a vapore o getti diretti di acqua. Non usare mai spugnette abrasive, lana di acciaio, acido muriatico o altri prodotti che potrebbero

graffiare o lasciare segni sulla superficie.

Non usare oggetti affilati perché potrebbero danneggiare le guarnizioni tra il listello di finitura e il piano di lavoro. Accertarsi che le zone di uscita del gas siano perfettamente pulite. Queste istruzioni sono valide solo se sul dispositivo sono indicate le iniziali del paese. Se il simbolo non compare sull'apparecchio, occorre fare riferimento alle istruzioni tecniche, che contengono le istruzioni necessarie per la modifica dell'apparecchio secondo le condizioni d'uso del paese.

Rischio di incendio!

Non riporre oggetti sulle superfici di cottura.

AVVERTENZA:

La cottura con grassi o oli effettuata sul piano cottura in modo automatico o senza sorveglianza può essere pericolosa e provocare incendi. L'olio caldo è altamente infiammabile.

FHTL/FCH 604 3G TC

FHTL/FCH 604 4G

FHTL/FCH 7554GTC

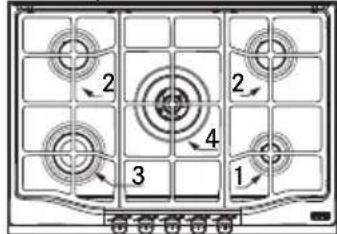

Posizione	Bruciatore	Capacità nominale G20	Iniettori G20 20 mbar	Capacità nominale G30	Capacità nominale G31	Iniettori G30 / G31 28-30/37 mbar	Potenza nominale (kW)	Potenza ridotta (kW)
4	TC	0,362	141	277	277	98	3,8	2,10
3	R	0,286	125	218	218	85	3	1,10
2	SR	0,167	97	127	127	66	1,75	0,70
1	AUX	0,095	78	73	73	50	1	0,55
Pressione(mbar)	min	17		20	25
	nom	20		28-30	37
	max	25		35	45
Tipo di gas		G20 gas naturale			GPL G30 Butano G31 Propano		Cat. II 2H3+

MODELLO	N.AUX	N.SR	N.R	N.TC	N.bru-ciatori	Fonte di calorie	Capacità nominale totale G20 (m3/h)	Capacità nominale totale G30 (g/h)	Aria necessaria per la combustione (m3/h)	Potenza nominale totale installata del gas (kW)	Peso netto - lordo (kg)	Tensione/frequency di alimentazione	Potenza/Corrente
FCH 6043G TC	1	2		1	4	GAS	0,791	604	16,6	8,3	6,1-11,5	220-240 V,50/60 Hz	0,6 W
FCH 7554G TC	1	2	1	1	5	GAS	1,077	822	22,6	11,3	7,8-14,7	220-240 V,50/60 Hz	0,6 W
FHTL 6043G TC	1	2		1	4	GAS	0,791	604	16,6	8,3	6,1-11,5	220-240 V,50/60 Hz	0,6 W
FHTL/FCH604 4G	1	2	1		4	GAS	0,715	545	15	7,5	6,1-11,5	220-240 V,50/60 Hz	0,6 W
FHTL 7554G TC	1	2	1	1	5	GAS	1,077	822	22,6	11,3	7,8-14,7	220-240 V,50/60 Hz	0,6 W

TC = Tripla corona SR = Semi-rapido R = Rapido AUX = Ausiliario

INSTALLAZIONE

L'installazione e il collegamento elettrico devono essere eseguiti esclusivamente da personale

specializzato e qualificato. Il costruttore declina qualsiasi responsabilità per eventuali lesioni a persone o danni alle cose che risultino dalla mancata osservanza delle presenti disposizioni. Il collegamento al gas deve essere conforme alle regole vigenti nel Paese di utilizzo al momento dell'installazione.

Accertarsi che il dispositivo sia collegato direttamente alla presa di alimentazione. Non utilizzare adattatori, prese multiple o cavi di prolunga per collegare il dispositivo.

Requisiti dei mobili

Queste istruzioni si riferiscono a un piano cottura a incasso di classe 3 e di tipo Y per quanto riguarda i componenti elettrici.

La tubazione del gas non deve entrare in contatto con i lati di un forno installato sotto il piano di cottura.

Per le unità a incasso, i componenti (materiali plastici e legno impiallacciato) devono essere montati con adesivi resistenti al calore (min. 100°C). L'uso di materiali e adesivi non idonei può causare deformazione e distacco.

La ventilazione dei locali deve essere realizzata in conformità alle normative locali.

Il modulo della cucina deve disporre di spazio sufficiente per i collegamenti elettrici del dispositivo.

IMPORTANTE: questi dispositivi sono di tipo "Y" per quanto riguarda il grado di protezione dai pericoli di incendio. La distanza minima dal bordo dell'apparecchio deve essere di 150 mm per la parete laterale, 50 mm per il lato posteriore e 700 mm per eventuali pensili. Si consiglia di montare il dispositivo su piani di lavoro di spessore pari a 40 mm. Nel caso in cui le dimensioni siano diverse, eventuali modifiche devono essere gestite dal tecnico.

Nota: se sopra il piano di cottura è installata una cappa, rispettare le distanze riportate nelle istruzioni di montaggio della cappa.

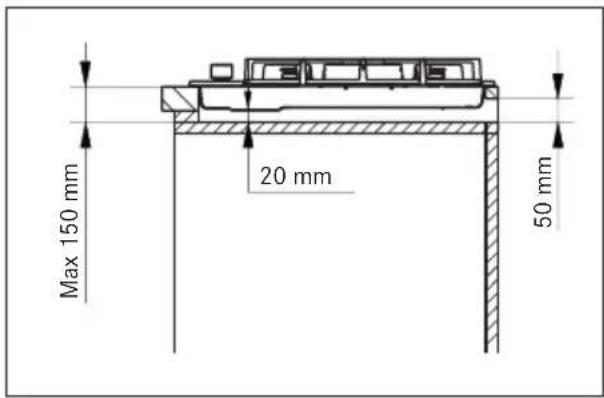

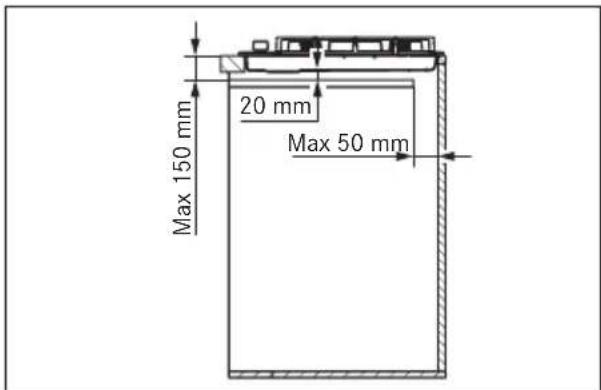

DIMENSIONI MINIME (MM)

A=590/750 B=50

C=400 D=700

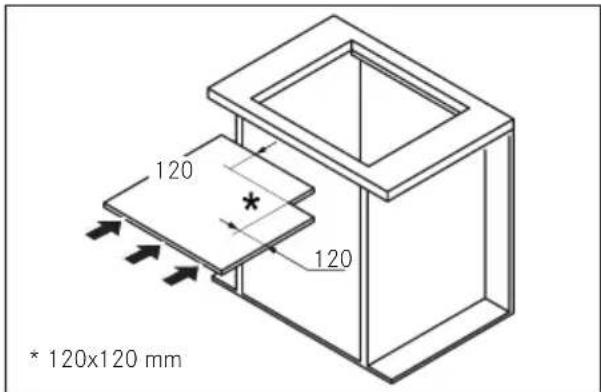

Se l'apparecchio non è installato sopra un forno: applicare uno schermo di separazione.

Procedura di installazione

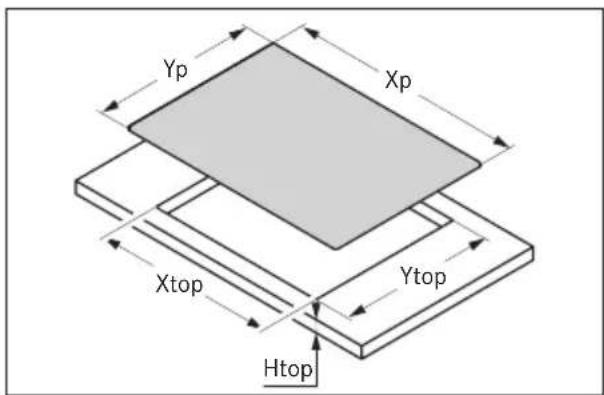

Il dispositivo deve essere fissato all'unità per mezzo delle staffe e degli accessori forniti in dotazione.

Verificare che gli elementi di fissaggio anteriori e posteriori rimangano liberamente accessibili dopo l'installazione dell'apparecchio. Preparare il foro nel piano di lavoro come da dimensioni indicate. Accertarsi che le dimensioni corrispondano a quelle indicate.

MODELLO xp	mm	yp mm	xtop mm	ytop mm	htop mm
FCH 604 3G TC	590	510	550	480	40
FCH 755 4G TC	750	510	550	480	40
FHTL 604 3G TC	590	510	550	480	40
FHTL/FCH 6044G	590	510	550	480	40
FHTL 755 4G TC	750	510	550	480	40

Applicare la striscia di guarnizione attorno al foro e posizionare il piano cottura. Fissare il dispositivo con le viti e le staffe. Rimuovere l'eventuale guarnizione in eccesso.

Collegamento alla conduttura di alimentazione del gas

Collegare il dispositivo all'alimentazione del gas conformemente alle normative vigenti e solo dopo essersi accertati che esso sia idoneo al tipo di gas in uso. Diversamente, eseguire le operazioni descritte al paragrafo "Sostituzione degli iniettori". Per il gas liquido utilizzare regolatori di pressione conformi alle disposizioni vigenti.

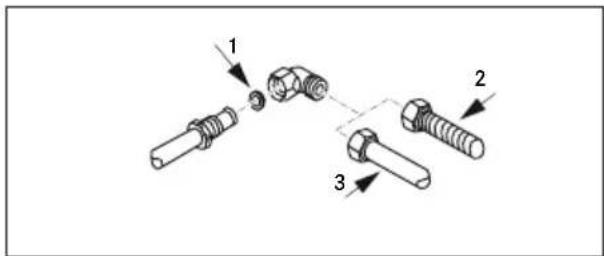

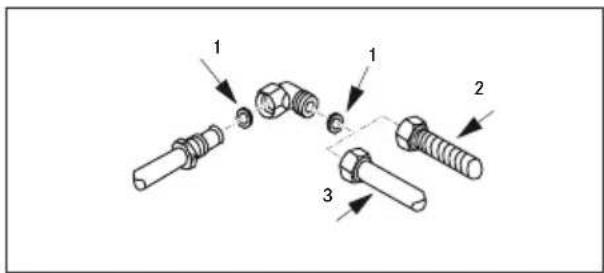

Il collegamento alla conduttura del gas può essere effettuato in due modi:

A. Collegare il piano cottura a gas utilizzando un tubo rigido in rame del diametro di 12 mm (3). Per garantire una buona tenuta, utilizzare la guarnizione in elastomero fornita come accessorio (1). B. Collegare il piano cottura utilizzando un tubo flessibile in acciaio a parete continua (2). Anche in questo caso, per garantire una buona tenuta utilizzare la guarnizione fornita come accessorio (1). La lunghezza massima del tubo flessibile è di 2 metri lineari.

IMPORTANTE: nel caso si utilizzi un tubo flessibile in acciaio inox, questo dovrà essere installato in modo da non entrare a contatto con una parte mobile del mobilio. Il tubo deve passare in un punto libero da ingombri e deve essere ispezionabile su tutta la lunghezza.

Dopo aver collegato l'alimentazione del gas, accendere i bruciatori e ruotare le manopole dalla posizione massima alla posizione minima per verificare la stabilità della fiamma.

Dopo aver effettuato il collegamento, utilizzare acqua e sapone per verificare che non vi siano perdite.

Per Regno Unito, Irlanda del Nord e Repubblica d'Irlanda.

Collegamento elettrico

Il piano cottura FRANKE è fornito con un cavo a 3 conduttori liberi.

Assicurarsi che:

• le caratteristiche dell'impianto di alimentazione elettrica domestico (tensione, potenza massima e corrente) siano compatibili con quelle del piano cottura FRANKE;
• la spina e la presa siano accessibili e posizionate in modo che non vi siano parti in tensione accessibili quando si inserisce o si rimuove la spina;
• Se il cavo di alimentazione deve essere sostituito, utilizzare un cavo 3 × 0.75 mm² di tipo H05RR-F per piani cottura.
• i conduttori dei due dispositivi non siano collegati alla stessa spina;
• le polarità dei conduttori siano rispettate (blu = neutro = (1) / giallo/verde = terra = (2) / marrone = sotto tensione = (3)).

Adattamento ai diversi tipi di gas

AVVERTENZA: Questa operazione deve essere eseguita da un tecnico qualificato.

Regolazione del minimo

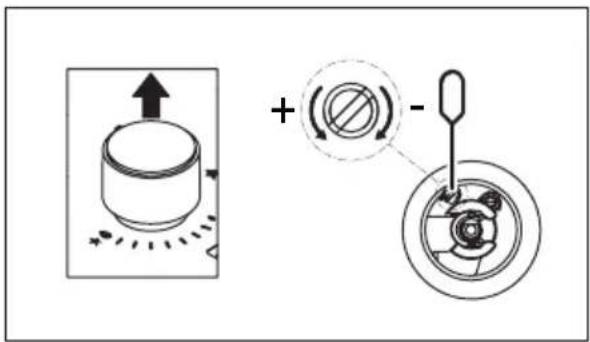

Togliere la manopola. Regolare il minimo della fiamma ruotando la vite di regolazione in senso orario per ridurre la fiamma e in senso antiorario per aumentarla. Il cacciavite necessario per la regolazione è fornito con gli accessori.

Sostituzione degli iniettori

Gli iniettori non in dotazione devono essere richiesti al servizio assistenza.

Importante: tutti i dispositivi sono impostati di serie per il metano (G20). Se deve essere utilizzato un altro tipo di gas, sostituire gli iniettori nel modo seguente:

• Togliere le griglie, i cappellotti dei bruciatori e gli spartifiamme.
• Svitare gli iniettori e sostituirli con quelli forniti adatti al gas di alimentazione, accertandosi che il contrassegno corrisponda a quello indicato nella tabella. Rimontare gli spartifiamme, i cappellotti dei bruciatori e le griglie.

Questi bruciatori non necessitano di regolazione dell'aria.

Accesso al piano cottura

Per accedere al pannello contenente le parti funzionali, procedere nel modo seguente:

• Togliere le griglie, i cappellotti dei bruciatori e gli spartifiamme. Rimuovere le manopole sfilandole dai rispettivi perni.
• Rimuovere le viti che fissano i bruciatori al piano cottura.
• Sollevare il piano cottura.

IMPORTANTE: Quando occorre convertire l'apparecchio a un tipo di gas differente, applicare l'adesivo corrispondente (fornito come accessorio) nell'apposito spazio sulla targhetta matricola. Per il funzionamento a GPL (G30 o G31), la vite di regolazione del minimo deve essere completamente avvitata. Questi dispositivi sono forniti in cat. Il 2H3+.

UTILIZZO PREVISTO

ATTENZIONE: Questo dispositivo è da utilizzare solo per cucinare. Non deve essere utilizzato per altri scopi, ad esempio il riscaldamento dell'ambiente.

Non tirare il dispositivo o il cavo di alimentazione per scollegare il dispositivo. Quando il piano cottura non è in uso, chiudere il rubinetto di alimentazione del gas generale.

Pericolo di ustioni!

Non toccare le griglie poggiapentole durante l'uso. Non toccare l'apparecchio con parti del corpo bagnate.

Accensione dei bruciatori

Il piano cottura si accende con le manopole di dato. Per accendere i bruciatori, procedere nel modo seguente:

• Premere e ruotare la manopola prescelta nella posizione di accensione e portata massima.
• Tenere premuta la manopola per 3-4 secondi per consentire alle scintille di infiammare il gas che fuoriesce dal bruciatore e permettere alla termocoppia di scaldarsi.
• Quindi, rilasciare la manopola e ruotarla in senso antiorario per regolare la fiamma nel modo desiderato. Se la fiamma non rimane accesa, ripetere le operazioni dal punto 1.

Simbolo manopola

Funzione

Spento

Fiamma minima

Accensione fiamma massima

Zona di cottura

Il piano cottura è un articolo di uso quotidiano: segni di utilizzo visibili sul materiale come graffi o abrasioni provocati da tegami e pentole sono normali. Un uso intenso provoca segni di utilizzo più evidenti. In tal caso, il dispositivo continua a funzionare perfettamente e non è giustificato alcun reclamo a riguardo.

La sicurezza è sempre garantita.

Non utilizzare il dispositivo come piano di supporto.

Per evitare danni al dispositivo

In caso di guasto termico, spegnere la piastra e lasciarla raffreddare completamente. Non posizionare piatti sopra di essa. In nessuna circostanza raffreddare la piastra con acqua fredda. Non salire in piedi sul dispositivo. L'apparecchio è fabbricato in conformità alle norme di sicurezza applicabili e ai requisiti di sicurezza della direttiva sugli apparecchi a gas.

Valvola automatica di sicurezza

Questi piani cottura sono dotati di un dispositivo di sicurezza che chiude automaticamente il flusso del gas nel caso in cui la fiamma si spenga accidentalmente in seguito a correnti d'aria, traboccamento di contenitori o per momentanea interruzione dell'alimentazione di gas. Questo dispositivo viene attivato dopo 30 secondi dallo spegnimento della fiamma.

Utilizzo del bruciatore

Per un minore consumo di gas e una maggiore efficienza, utilizzare pentole di larghezza idonea ai bruciatori, accertandosi che la fiamma non fuoriesca dai bordi delle pentole (attenersi alle indicazioni della tabella sottostante).

L'utilizzo di pentole più grandi di quelle specificate può provocare un eccessivo surriscaldamento delle manopole e del piano e, in caso di uso prolungato, l'ingiallimento della copertura (se in acciaio inossidabile). Franke declina qualsiasi responsabilità in caso di danni dovuti a un tale utilizzo. (Fig. 1).

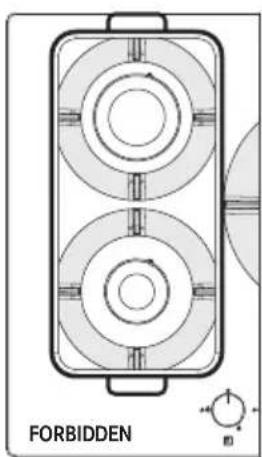

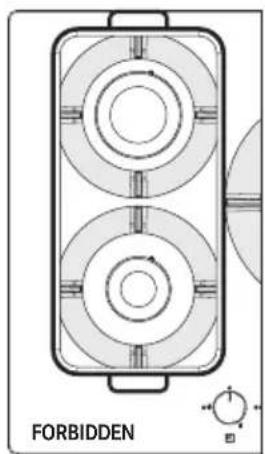

Non mettere la stessa padella su due bruciatori. (Fig. 1). Non utilizzare due bruciatori contemporaneamente con un unico contenitore, come una casseruola o una padella per pesci. (Fig. 1). L'uso improprio delle griglie può danneggiare il piano cottura: non posizionare le griglie al contrario o farle scorrere sul piano cottura. In caso di utilizzo di piastre in ghisa, pietre ollari, pentole e padelle in terracotta, usarle per non più di 20 minuti e, in caso di cottura prolungata, regolare il bruciatore al minimo. Si consiglia di non utilizzare diffusori di calore, come reti metalliche o di qualsiasi altro tipo.

ATTENZIONE: L'uso di pentole o tegami particolari può causare una leggera deformazione temporanea della superficie di cottura d'acciaio. Questo è normale e non influisce sul funzionamento dell'apparecchio.

Bruciatore Ø min.-max. del fondo pentola (consigliato)

Tripla corona 160-260 mm

Rapido 140-220 mm

Semirapido 140-200 mm

Ausiliario 60-140 mm

Fig. 1

Pericolo di ustioni!

Non pulire l'apparecchio e i suoi accessori finché non si siano raffreddati. Non utilizzare liquidi infiammabili nelle vicinanze del dispositivo.

Prima di effettuare qualsiasi intervento di pulizia e cura: spegnere il dispositivo.

Gli alimenti che cadono accidentalmente o si depositano sulla superficie, sugli elementi funzionali o estetici del piano cottura non devono essere consumati.

Pulizia del dispositivo

▶ Pulire il piano cottura dopo l'uso per evitare che eventuali residui di cibo si carbonizzino. Per pulire i residui di cibo, utilizzare un panno o una spugna morbidi e acqua. Si consiglia di utilizzare prodotti detergenti protettivi. ▷ Eliminare immediatamente i cibi con elevato contenuto di zucchero che siano eventualmente stati rovesciati sul piano cottura. Per evitare la formazione di depositi di calcare, asciugare sempre accuratamente il dispositivo dopo averlo pulito con un panno umido. ▶ Pulire griglie, cappellotti dei bruciatori e spartifiamma con acqua calda e sapone, accertandosi di asciugarli accuratamente. Non lavarli in lavastoviglie. Accertarsi che le zone di uscita del gas siano perfettamente pulite. Il colore naturale delle griglie poggiapentole nella sezione di appoggio delle pentole può cancellarsi col tempo a causa del calore.

MANUTENZIONE E RIPARAZIONE

Prima di qualsiasi operazione di manutenzione, scollegare l'apparecchio dalla rete elettrica. Per qualsiasi problema di funzionamento, contattare il centro di assistenza tecnica Franke.

▷ Accertarsi che la manutenzione dei componenti elettrici sia effettuata unicamente dal costruttore o dal servizio di assistenza. Utilizzare solo parti di ricambio originali. Assicurarsi che i cavi danneggiati siano sostituiti unicamente dal costruttore o dal servizio di assistenza.

• Quando si contatta il servizio di assistenza si prega di fornire le seguenti informazioni:
• tipo di guasto
• Modello del dispositivo (Art./Cod.)
• numero di serie (S.N.)

Queste informazioni sono riportate sulla targhetta di identificazione, sull'opuscolo o sotto il piano cottura.

Se il piano cottura non funziona correttamente, prima di chiamare il centro di assistenza tecnica Franke, consultare la Guida alla risoluzione dei problemi per determinare la natura del problema:

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Tipo di guasto. Controllare se:

A

Il bruciatore non si accende, non rimane acceso o la fiamma non è uniforme.

1. Il gas o l'alimentazione elettrica non sono spenti. 2. Il rubinetto del gas è aperto. 3. La bombola ricaricabile del gas (gas liquido) non è vuota. 4. Le aperture del bruciatore non sono intasate. 5. L'estremità della spina non è sporca. 6. Tutte le parti del bruciatore sono state posizionate correttamente. 7. Non ci sono spifferi vicino al piano cottura. 8. Durante l'accensione del bruciatore, la manopola è stata premuta per il tempo sufficiente ad attivare il dispositivo di sicurezza (vedere pagina 50, "Utilizzo previsto"). 9. Le aperture del bruciatore non sono intasate vicino alla termocoppia. 10. La regolazione del minimo non è corretta.

B

I contenitori (pentole, padelle, bollitori) non sono stabili.

11. Il fondo del contenitore non è completamente piatto. 12. Il contenitore non è centrato sul bruciatore. 13. Le griglie non sono state scambiate o posizionate in modo scorretto.

Tutti i materiali di imballaggio (cartone, film plastico (PE) e polistirolo (EPS)) sono provvisti di apposito contrassegno e, se possibile, devono essere inviati alla raccolta differenziata per essere riciclati e smaltiti in modo ecocompatibile.

Scollegamento

Scollegare il dispositivo dalla rete di alimentazione. Se il dispositivo è collegato in modo fisso, questa operazione deve essere eseguita da un tecnico qualificato.

Smaltimento

Questo simbolo sul prodotto o sulla confezione indica che il dispositivo non deve essere smaltito con i normali rifiuti domestici.

Smaltire il dispositivo presso un punto di raccolta rifiuti specializzato per dispositivi elettrici ed elettronici.

Conforme alla direttiva 2012/19/UE, riguardante la riduzione delle sostanze pericolose utilizzate nei dispositivi elettrici ed elettronici e lo smaltimento dei rifiuti.

L'adeguata raccolta differenziata del dispositivo rottamato per il successivo riciclaggio, trattamento e smaltimento ecocompatibile contribuisce a evitare un impatto potenzialmente negativo sull'ambiente e sulla salute e facilita il riciclaggio dei materiali utilizzati nella produzione del dispositivo.

SERVIZIO DI ASSISTENZA

Contattare l'indirizzo per il proprio Paese riportato sul retro o sul nostro sito Web: www.franke.com

INDICE

Procedura di installazione 139

Uso previsto 141

Pulizia e manutenzione 143

Pulizia dell'apparecchio 143

Manutenzione e riparazioni 144

Smaltimento 145

Imballaggio 145

Disconnessione 145

Servizio clienti 145

INFORMAZIONI SU QUESTO MANUALE

j = 1( a - b) a + b

a

∴ a 1 + a 2 + a₃ = 6

j_L = trSL

(4) ω → 0 (5) ω → - ∞

260 160

220 140

200 140

140 60

1

0

1

0
