Ürün Tipi	İndüksiyonlu Ocak
Marka	Franke
Model	FSM 7081R HI
Boyutlar (G x D x Y)	600 x 600 x 850 mm
Net Ağırlık	65 kg
Elektrik Beslemesi	230 V / 50 Hz / 16 A
Pişirme Yüzeyi Tipi	İndüksiyon
Pişirme Bölgesi Sayısı	4 bölge
Pişirme Yüzeyi Fonksiyonları	Güçlandırma, tencere algılama, otomatik kapanma
Fırın Tipi	Elektronik çok fonksiyonlu fırın
Fırın Kapasitesi	70 litre
Fırın Fonksiyonları	Fanlı ısıtma, ızgara, piroliz, taban ısıtma, buz çözme
Temizlik	Piroliz (kendi kendini temizleme)
Enerji Sınıfı	A+
Enerji Tüketimi	0,99 kWh (geleneksel döngü)
Güvenlik	Çocuk kilidi, otomatik kapanma, kapı emniyeti
Ekran	LED dokunmatik ekran
Dahil Aksesuarlar	Izgara, fırın tepsisi, şiş
Onarılabilirlik	Yedek parça mevcut (onarılabilirlik endeksi 8,5/10)
Garanti	2 yıl (parça ve işçilik)

Sık sorulan sorular - FSM 7081R HI FRANKE

Franke FSM 7081R HI ocak nasıl kurulur?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Elektrik bağlantısının uygun olduğundan emin olun (230 V / 16 A) ve tezgahın cihazın ağırlığını (65 kg) taşıyabildiğinden emin olun. Elektrik bağlantıları ve seviye ayarı için kullanım kılavuzundaki talimatları izleyin.

İndüksiyonlu ocak nasıl açılır?

Ana Açma/Kapama düğmesine basın. Ardından, ilgili sembole dokunarak bir pişirme bölgesi seçin. Gücü ayarlamak için sürgüleri veya +/- düğmelerini kullanın. Uyumlu bir tencere yerleştirildiğinde cihaz otomatik olarak açılacaktır.

Fırın ısınmazsa ne yapmalı?

Cihazın fişe takılı olduğundan ve devre kesicinin atmadığından emin olun. Fırın kapağının tam kapalı olduğundan emin olun. Sorun devam ederse, yetkili bir teknisyene başvurun.

Piroliz fonksiyonu nasıl kullanılır?

Piroliz fonksiyonunu seçin (genellikle menü aracılığıyla). Fırın, kalıntıları yakmak için çok yüksek sıcaklığa (yaklaşık 500°C) yükselecektir. Kapağın otomatik olarak kilitlendiğinden emin olun. Döngü bittikten sonra soğumaya bırakın ve külleri nemli bir bezle silin.

Vitroseramik ocak nasıl temizlenir?

Vitroseramik için özel bir ürün ve yanmış kalıntılar için bir kazıyıcı kullanın. Yüzey soğuduktan sonra her kullanımdan sonra temizleyin. Aşındırıcı süngerlerden kaçının.

Ocak neden uğultu sesi çıkarıyor?

İndüksiyonlu ocaklar normal çalışma sırasında manyetik alandan dolayı hafif bir uğultu üretebilir. Bu ses yüksek güçte veya uyumsuz tencerelerle daha yüksek olabilir. Ses anormal hale gelirse, kapların uyumluluğunu kontrol edin.

Çocuk kilidi nasıl etkinleştirilir?

Kilit düğmesini (genellikle bir kilit sembolü ile gösterilir) ekranda bir gösterge görünene kadar 3 saniye basılı tutun. Ocak ve fırın, denetimsiz kullanımı önlemek için kilitlenecektir.

İndüksiyonda hangi tür tencereler kullanılmalı?

Manyetik paslanmaz çelik, dökme demir veya emaye, düz ve manyetik tabanlı tencereler kullanın. Bir mıknatısla kontrol edin: yapışıyorsa tencere uyumludur. Alüminyum, bakır veya cam kaplar çalışmaz.

Fırın lambası nasıl değiştirilir?

Cihazın fişini çekin. Lamba kilidini çıkarın (genellikle bir vida veya klips). Ampulü aynı tipte bir halojen ampulle değiştirin (G9, maks. 40W). Kapağı takın ve fişi tekrar takın.

Bu ocak için yedek parçalar nerede bulunur?

Franke satış sonrası hizmetiyle iletişime geçin veya yetkili satıcılara danışın. Birçok parça (ampuller, rezistanslar, camlar) mevcuttur. Parçalara erişim ve yüksek onarılabilirlik endeksi ile onarım kolaylaştırılmıştır.

KULLANIM KILAVUZU FSM 7081R HI FRANKE

1. GÜVENLİKLE İLGİLİ BİLGİLER

Kendi güvenliğiniz açısından ve cihazın düzgün çalışması için, kurulum ve devreye alma işlemlerini gerçekleştirmeden önce, lütfen bu kılavuzu dikkatlice okuyun. Satış ya da üçüncü şahıslara devir durumunda dahi, işbu talimatları daima cihaz ile birlikte bulundurun. Kullanıcıların, cihazın tüm işletim ve güvenlik özelliklerini bilmeleri önemlidir. Bu ocaklarda, EMC ve EMF direktiflerinin gereksinimlerini karşılayan ve diğer elektronik cihazlarla bir araya getirilmemesi gereken indüksiyon sistemleri bulunmaktadır. Kalp pili veya diğer elektronik implantları olan kişiler, duyarlılık derecelerini değerlendirmek için doktorlarına veya implant cihazın üreticisine danışmalıdır.

Elektrik bağlantıları yetkin bir teknisyen tarafından yapılmalıdır. Elektrik bağlantısını yapmadan önce ELEKTRİK BAĞLANTILARI bölümünü okuyun.

Güç kaynağı kablosuna sahip cihazlar için, kablonun çapa bağlantı noktası ile terminaller arasındaki terminaller veya tellerin enine kesiti, canlı iletkenin topraklama kablosunun çapasından çıkması durumunda topraklama kablosunun üst kısmına çekilmesine izin verecek şekilde düzenlenmelidir.

• Üretici, uygun olmayan bir kurulum ya da kullanımdan kaynaklanan muhtemel hasarlardan dolayı sorumlu tutulamaz.
• Şebeke geriliminin, ürünün içine sabitlenmiş olan veri plakası üzerinde belirtilen gerilime karşılık gelip gelmediğini kontrol edin.
• Bağlantı kesme cihazları, kablolama sistemindeki yönetmeliklere uygun olarak sabit sisteme monte edilmelidir.
• Sınıf I cihazlarda evdeki besleme şebekesinde yeterli bir toprak bağlantısı bulunduğundan emin olun.
• Aspiratörü uygun bir boru kullanarak havalandırma bacasına bağlayın. Kurulum kılavuzunda belirtilen satın alınabilen aksesuarlara başvurun (dairesel borularda: asgari çap 120 mm'dir). Tahliye borusunun uzunluğu mümkün olduğunca kısa olmalıdır.
• Ürünü bir omnipolar anahtar kullanarak elektrik şebekesine bağlayın.
• Hava tahliyesiyle ilgili kurallara dikkat edilmesi gerekmektedir.
• Aspirasyon cihazını yanma dumanlarının sevk edildiği tahliye kanallarına (kazanlar, soba bacaları, vb.) bağlamayın.
• Aspiratörün elektrikli olmayan cihazlarla (ör. gaz brülör-)

lü cihazlarla) birlikte kullanılması halinde, egzoz gazlarının geri dönmesini önleyecek şekilde bulunulan yerde yeterli düzeyde havalandırma olması sağlanmalıdır. Pişirme cihazı elektrik dışındaki enerji kaynaklarından beslenen cihazlarla birlikte kullanıldığında, dumanların pişirme cihazının bulunduğu yere yeniden çekilmesini önlemek için bulunulan yerdeki negatif basınç 4 Pa değerini aşmamalıdır.

• Hava, gaz veya diğer yakıtlarla beslenen cihazlara yönelik duman bacaları olarak kullanılan bacalardan tahliye edilmemelidir.
• Güç kablosu hasar görürse, herhangi bir risk veya tehlikeli durumdan kaçınmak için üretici, yetkili bir servis merkezi veya yetkin bir teknisyen tarafından değiştirilmelidir.
• Cihazın fişini, erişilebilen bir yerde bulunan, yürürlükteki yönetmeliklere uygun bir prize takın.
• Dumanların tahliyesi konusundaki alınacak teknik önlemler ile güvenlik önlemleri konusunda yerel makamlarca şart koşulan kurallara dikkatle uymak önemlidir.

UYARI: Cihazı monte etmeden önce koruyucu filmleri çıkarın.

- Yalnızca cihazla birlikte verilen vidaları ve diğer donanım öğelerini kullanın.

UYARI: İşbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik şokla sonuçlanabilir.

• Temizlik ve bakım işlemleri, bir yetişkin gözetiminde olmadıkça çocuklar tarafından gerçekleştirilmemelidir.
• Çocuklar, cihazla oynamadıklarından emin olmak için denetim altında tutulmalıdır.
• Bu cihaz, psikolojik, psiko-fiziksel-duyusal yetenekleri azalmış veya tecrübe ve bilgi eksikliği olan kişilerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafından gözlemlenmedikçe ve talimat verilmedikçe kullanılmamalıdır.
• Bu cihaz, 8 yaşının altındaki çocuklar tarafından ve psikolojik-fiziksel-duyusal yetenekleri sınırlı veya bilgi ve becerileri yetersiz olan kişiler tarafından, cihazın emniyetli bir şekilde nasıl kullanılacağı ve oluşabilecek tehlikeler hakkında dikkatlice denetlenmeleri ve talimatlandırılmaları şartıyla, kullanılabilir. Çocukların cihazla oynamasına izin vermeyin.

UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında çok ısınır.

Rezistanslara dokunmamaya çok dikkat edin.

Sürekli denetlenmedikleri sürece 8 yaşın altındaki çocukları uzak tutun.

• Belirtilen süreden sonra filtreleri temizleyin ve/veya değiştirin (yangın tehlikesi). Temizlik ve bakım paragrafına bakın.
• Cihaz gaz veya diğer yakıtlarla beslenen cihazlarla birlikte kullanıldığında yeterli havalandırma sağlanması tavsiye edilir (havayı yalnızca bulunulan yerde devridaim ettiren cihazlarda uygulanamaz).

UYARI: Yüzeyde çatlaklar varsa, elektrik çarpması riskini önlemek için cihazı kapatın.

• Yüzeyde çatlak varsa veya malzeme kalınlığında hasar olduğu görünüyorsa, cihazı açmayın.
• Islak eller veya vücut ile cihaza dokunmayın.
• Cihazı temizlemek için buharlı aletler kullanmayın.
• Ocağın yüzeyine aşırı ısınabilecekleri için bıçak, çatal, kaşık ve kapak gibi metal nesneler koymayın.
• Kullandıktan sonra ocağı kapatmak için uygun komutu kullanın; tencere sensörlerine güvenmeyin.

UYARI: Sıvı veya katı yağ kullanırken ocağı gözetimsiz bırakmak tehlikelidir, çünkü bu tehlikeli bir durum oluşabilir ve yangına neden olabilir. ASLA alevleri su ile söndürmeye çalışmayın, ancak cihazı kapatın ve alevleri bir kapak veya aleve dayanıklı bir örtü ile söndürün.

UYARI: Pişirme işlemi izlenmelidir. Kısa bir pişirme işlemi sürekli izlenmelidir.

- Cihaz harici bir zamanlayıcı veya ayrı bir kumanda sistemi ile uzaktan çalıştırılmak üzere tasarlanmamıştır.

UYARI: Yangın tehlikesi: Pişirme yüzeylerinin üzerine eşya koymayın.

• Cihaz, kategori III aşırı yük koşullarında bağlantının tamamen kesilmesini sağlayan kontaklar (3 mm) arasında bir açıklık ile güç kaynağından ayrılmaya izin verecek şekilde kurulmalıdır.
• Cihaz asla hava koşullarına (yağmur, güneş) maruz bırakılmamalıdır.
• Cihazın havalandırması üreticinin talimatları ile uyumlu olmalıdır.
• Ambalajını çocukların ve evcil hayvanların erişemeyeceği yerlerde saklayın.
• Mutfak davlumbazı ve diğer pişirme kaynaklı dumanları dışarı atan cihazlar, yanma gazlarının geri akışına bağlı olarak gaz veya diğer yakıtları yakan cihazların güvenli çalışmalarını engelleyebilirler (diğer ortamlarda bulunanlar dahil). Bu gazlar karbon monoksit zehirlenmesine neden olabilirler. Mutfak davlumbazının veya pişirme kaynaklı dumanları dışarı atan diğer cihazların kurulumunu yaptıktan sonra, gazlı cihazların ehil bir kişi tarafından test edilerek yanma gazlarının geri dönmediğinden emin olunmalıdır.

2. KULLANIM

• Aspirasyon cihazı yalnızca ev tipi kullanımda pişirme kaynaklı kokuları gidermek için tasarlanmıştır.
• Hiçbir durumda cihazı tasarlandığından farklı amaçlar için kullanmayın.
• Fritözlerin kullanım sırasında sürekli izlenmeleri gerekmektedir: aşırı ısınan yay alev alabilir.
• Cihazı harici bir zamanlayıcı veya uzaktan çalıştırılan ayrı kumanda sistemiyle çalıştırmayın.
• Aşırı ısınmasını önlemek için cihaz dekoratif bir kapı arkasına kurulmamalıdır.
• Cihazın hasar görmesini önlemek için cihazın üzerine ayakla basmayın.
• Silikon birleşme yerlerine zarar vermekten kaçının, sıcak pişirme kaplarını çerçevenin üzerine koymayın.
• Yüzey üzerinde gıda maddelerini kesmeyin veya hazırlamayın, sert cisimleri üzerine düşürmeyin. Tencere veya tabakları yüzeyde sürüklemeyin.

3. TEMİZLİK VE BAKIM

• Herhangi bir bakım işlemi yapmadan önce cihazı kapatın ve elektrik güç şebekesinden ayırın.

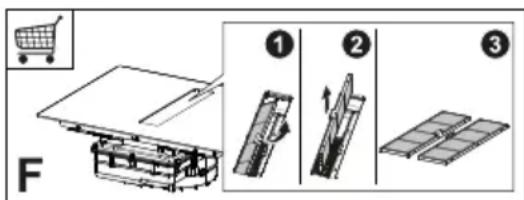

• Koku önleyici karbon filtre temin edilmişse (F) tipindeyse (montaj talimatlarına bakın) yenilenebilir. Koku önleyici aktif karbon filtre, en çok 8 kez olmak üzere her 3-4 ayda bir (veya davlumbaz daha yoğun kullanıma maruz kalıyorsa daha sık) yıkanabilir ve yenilenebilir (özellikle yoğun kullanımda 5 çevrimin aşılmaması tavsiye edilir). Yeni (F) filtre siparişi vermek için yetkili servisle iletişime geçin.

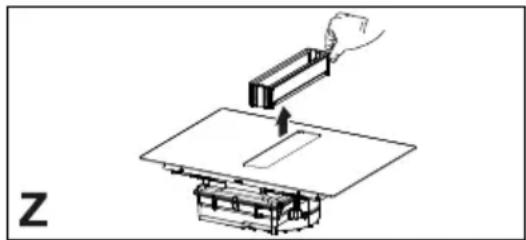

Yenileme prosedürü:

- Bulaşık makinesinde maksimum 70° derecede veya aşındırıcı sünger kullanmadan, ılık suda elde (deterjan kullanmadan) yıkayın.

- Karbon filtreyi yeniden takmadan önce iyice kurulayın.

• 2 Saat boyunca MAKSİMUM 70°C'de kurutun (fırınınızın kullanım kılavuzu ve montaj talimatlarını dikkatlice okumanız tavsiye edilir).
• Yağ tutucu filtrelerin her 2 aylık kullanımda bir veya özellikle yoğun kullanılması halinde daha sık temizlenmeleri gerekir ve bu filtreler bulaşık makinesinde yıkanabilir. Izgaraları bulaşık makinesinde (Z) yıkamayın.

• Asla yüzeyde çizik veya iz bırakabilecek aşındırıcı süngerler, çelik yünü, tuz ruhu veya diğer ürünleri kullanmayın.
• Kazara düşen ve ocağın yüzeyinde, işlevsel veya estetik elemanlarında biriken gıda maddeleri tüketilmemelidir.

Cihazın temizlenmesi

• Muhtemel yiyecek artıklarının yanarak kömürleşmesini önlemek için ocağı her kullanımdan sonra temizleyin. Biriken ve yanlış kirleri temizlemek daha yorucudur.
• Kirleri her gün temizlemek için yumuşak bir bez veya sünger ile uygun deterjan kullanın. Kullanılacak deterjanlar konusunda üreticinin tavsiyelerini uygulayın. Koruyucu deterjan ürünlerinin kullanılması tavsiye edilir.
• Biriken kirleri, ör. kaynatırken taşan sütü, cam seramik ürünlere uygun kazıyıcı kullanarak, ocak hala sıcakken temizleyin. Kullanılacak kazıyıcı konusunda üreticinin tavsiyelerini uygulayın.
• Şeker içeren yiyecekleri, ör. pişirirken taşan reçelleri, cam seramik ürünlere uygun kazıyıcı kullanarak, ocak hala

sıcakken temizleyin. Aksi halde artıklar cam seramik yüzeye zarar verebilir.

• Erimiş plastikleri cam seramik yüzeye uygun bir kazıyıcıyla, ocak hala sıcakken temizleyin. Aksi halde artıklar cam seramik yüzeye zarar verebilir.
• Ocak soğuduktan sonra kireç lekelerini, sirke veya limon suyu gibi az miktarda kireç önleyici çözelti kullanarak çıkarın. Daha sonra nemli bir bezle tekrar silin.

4. MOBİLYALARLA İLGİLİ GEREKLİLİKLER

Kurulum işlemi için, kullanılacağı ülkede yürürlükte olan yasalara, yönetmeliklere, direktiflere ve standartlara (elektrik sistemlerinin güvenliği, bileşenlerin doğru geri dönüşümü yönetmelikleri vb.) uyulması zorunludur!

• Cihaz ile tezgah arasında silikon dolgu macunu kullanmayın. Ocak; genişliği 600 mm veya daha fazla olan mutfak modülünün üzerinde, mutfak çalışma tezgahının içine ankastre monte edilmek içindir.
• Cihazın yanıcı malzemelerin üzerine monte edilmesi halinde, alçak gerilim kurulumları ve yangından korunmaya ilişkin yönlendirici ilkelere ve kurallara titizlikle uyulmalıdır.
• Ankastre ünitelerde bileşenler (plastik malzemelerden veya ahşap kaplamalı) ısıya (en az 100 °C) dayanıklı yapıştırıcılarla monte edilmelidir: Uygun olmayan malzeme ve yapıştırıcıların kullanılması deformasyonlara ve ayrılmalara neden olabilir.
• Mutfak modülünde cihazın elektrik bağlantılarını yapmak için yeterli boşluk bulunmalıdır. Cihazın üzerinde asılı modüller, rahat çalışmaya olanak tanıyacak boşluk kalacak bir mesafede kurulmalıdır.
• Cihazın arkasındaki tezgah çevresinde sert ahşap dekoratif bordür kullanmaya izin verilir ancak asgari mesafeler daima kurulum şekillerinde belirtilenlere uygun olmalıdır.
• Monte edilen cihaz ile arka duvar arasındaki asgari mesafe ankastre cihaz kurulum şeklinde gösterilmektedir (yan duvarda 150 mm, arka duvarda 40 mm ve üzerinde asılı olabilecek muhtemel parçalarla 500 mm. Ergonomiyle ilgili nedenlerden ötürü en az 1000 mm'lik bir mesafe tavsiye edilir).
• Ocak kenarı ile tezgah arasından sıvıların sızmasını önlemek için, kurulumdan önce ocağın dış kenarının içine ürünle birlikte gelen yapışkanlı contayı uygulayın.

5. ELEKTRİK BAĞLANTISI

UYARI: Tüm elektrik bağlantıları montaj yapmaya yetkili bir kişi tarafından yapılmalıdır.

• Bağlantı şemasına dikkat edin (ürünün alt tarafında bulunur).
• Bu cihazda "Y" tipi bağlantı vardır, TEK FAZLI ve İKİ FAZLI bağlantıda 5 x 2,5 mm²'lik güç kablosu kullanılması tavsiye edilir: İletkenlerin asgari kesiti: 2,5 mm². Güç kablosunun dış çapı: en az 8 mm - en çok 12 mm.
• Bağlantı kelepçelerine bağlantı kutusunun kapağı çıkarılarak erişilebilir.
• Ev elektrik sisteminin (voltaj, maksimum güç ve akım) özelliklerinin cihazınkilerle uyumlu olduğunu doğrulayın.
• Cihazı kurulum kılavuzunda gösterildiği gibi bağlayın (ulusal şebeke gerilimi referans standartlarına uygun olarak).

Dikkat! Kablolara kaynak yapmayın!

6. ÇEVREYLE İLGİLİ ÖZELLİKLER

Ev aletlerinin bertarafı

Ürünün veya ambalajının üzerindeki sembol, ürünün normal evsel atıklarla birlikte atılmaması gerektiğini gösterir. Ürün, elektrikli ve elektronik bileşenlerin geri dönüşümünde uzmanlaşmış bir merkezde bertaraf edilmelidir. Bu ürünün doğru şekilde imha edildiğinden emin olunması, çevre ve sağlık için uygun olmayan bertaraftan kaynaklanabilecek olası olumsuz sonuçların önlenmesine yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için, belediye yetkilileri, yerel atık imha servisi veya ürünün satın alındığı mağaza ile temasa geçin.

Cihaz, elektrikli ve elektronik cihazlarda kullanılan tehlikeli maddelerin azaltılması ve atıkların bertarafına ilişkin 2012/19/UE sayılı direktife uygundur.

Ambalaj malzemelerinin bertarafı

sembolünü taşıyan malzemeler geri dönüştürülebilirler. Ambalaj malzemelerini geri dönüşüme özel toplama konteynerlerine atın.

Enerji Tasarrufu

Aşağıdaki ipuçlarını göz önünde bulundurarak pişirme sırasında günlük enerji tasarrufu yapabilirsiniz.

• Suyu ısıtırken sadece gerekli miktarı kullanın.
• Mümkünse tencereleri daima kapakla kapatın.
• Pişirme bölgesini etkinleştirmeden önce tencereyi yerleştirin.
• Daha küçük tencereleri daha küçük pişirme bölgelerine yerleştirin.
• Tencereleri doğrudan pişirme bölgesinin ortasına yerleştirin.
• Yiyecekleri sıcak tutmak veya eritmek için artık ısı kullanın.

7. ÜRÜNÜN AÇIKLAMASI

6 1 2 3 4 5
1	Tek pişirme bölgesi (210x190 mm) 2100 W, 3000 W Booster islevli
2	Tek pişirme bölgesi (210x190 mm) 2100 W, 3000 W Booster islevli
3	Tek pişirme bölgesi (210x190 mm) 2100 W, 3000 W Booster islevli
4	Tek pişirme bölgesi (210x190 mm) 2100 W, 3000 W Booster islevli
5	Kumanda paneli
6	Aspiratör izgarası
1 + 2	Birleştirilebilen pişirme bölgesi (210 x 380 mm) 3000 W, 3700 W Booster islevli.
3 + 4	Birleştirilebilen pişirme bölgesi (210 x 380 mm) 3000 W, 3700 W Booster islevli.

GÖSTERGELER

Tencere varlığı tespiti

Her pişirme bölgesi, ocakta bir tencerenin varlığını tespit eden bir sistemle donatılmıştır.

Algılama sistemi, indüksiyon ocaklarında kullanıma uygun mıknatıslanabilir bir tabana sahip tencereleri tanıyabilir.

Tencere pişirme esnasında kaldırılırsa veya uygun olmayan bir tencere kullanıldığında ekranda sembolü görünür.

Artık ısı göstergesi

Artık ısı göstergesi, pişirme bölgesinin yüzeyinin hala 50°C'ye eşit veya daha yüksek bir sıcaklıkta olduğunu ve bu nedenle çıplak elle temas halinde yanıklara neden olabileceğini gösteren bir güvenlik fonksiyonudur. İlgili pişirme bölgesinin göstergesinde görüntülenir.

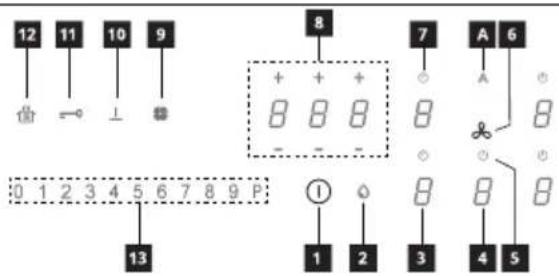

8. KUMANDA PANELİ

1	Yanar/Söner
2	Yağ filtresi doygunluk göstergesi
3	Pişirme bölgesi güç seviyesi göstergesi
4	Aspiratör güç seviyesi göstergesi
5	Aspiratör zamanlayıcı kontrolü
6	Aspiratör kumanda bölgesi simgesi
7	Pişirme bölgesi zamanlayıcı kontrolü
8	Zamanlayıcı yönetim bölgesi
9	Aktif karbon filtre doygunluk göstergesi
10	Buz çözme işlevi tuşu
11	Kilitleme işlevi tuşu
12	Duraklatma işlevi tuşu
13	Kaydırmalı tuş takımı
A	Otomatik işlevi tuşu

Pişirme bölgeleri referans rakam göstergesine basılarak etkinleştirilir. İşlemi onaylamak için rakam göstergesi daha yoğun şekilde yanar.

4 pişirme bölgesinden birine bir tencere yerleştirildiğinde ocak tencerenin varlığını otomatik olarak algılar ve etkinleştirmek için ilgili rakam göstergesinin ışıklarını yakar.

Ocağın üzerinde tencere veya başka nesneler yoksa, rakam göstergeleri görünmez.

Kumanda panelinde seçilebilen işlevler düşük yoğunluklu ışıkla görünür halde olanlardır. İlgili simgeye basarak işlevleri seçin.

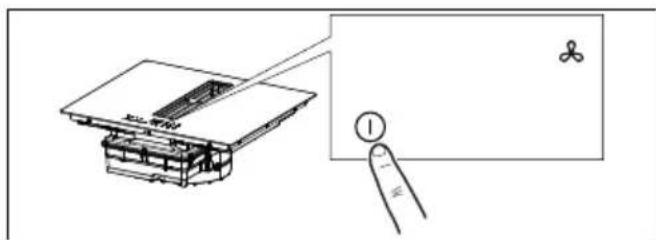

Cihazın açılması:

Ocağı açmak ve işlevlerini etkinleştirmek için Açma/Kapatma tuşuna 2 saniye basın.

Bu sırada ocak açılır ancak tüm pişirme bölgeleri ile davlumbaz sıfır güçtedir. 20 saniye kullanılmadan kaldığında ocak otomatik kapanır.

Dikkat: Güvenlikle ilgili nedenlerden ötürü ocağı daima Açma/Kapatma tuşuna basarak kapatabilirsiniz.

Dikkat: Kumanda panelinde seçilebilen işlevler daima yananlar/görünür olanlardır ve her zaman sadece bunlar etkinleştirilebilir.

Pişirme bölgeleri ile aspiratörün kumanda bölgeleri ve zamanlayıcı referans Rakam göstergesine basılarak etkinleştirilebilir.

Rakam göstergesinin aydınlatmasını daha şiddetli yanmasıyla onay verilir.

9. GÜÇ SINIRLAMASI

Cihaz ev elektrik şebekesine ilk bağlandığında, montajı yapan kişi, pişirme bölgelerinin gücünü evdeki elektrik sisteminin etkin kapasitesine göre ayarlamalıdır.

Bu gerekli değilse, ocak menüye erişmek için doğrudan kullanılarak veya alternatif olarak aşağıda açıklanan prosedür izlenerek açılabilir.

Bu prosedürü uygulamadan önce bütün paragrafın okunması tavsiye edilir.

Ocağı ev şebekesine bağlayın.

1. Tüm rakam göstergeleri birkaç saniyeliğine yanar, ardından söner ve yalnızca olanıp söner halde kalır.
2. ögesini basılı tutun; pişirme bölgesinin rakam göstergelerinde gösterilir.
3. ögesini basılı tutarak, bölge rakam göstergelerine saat yönünün tersinde ilerleyerek basın.

Sol arka rakam göstergesinde ile menü tipini bildiren bir sayı gösterilir. Sol ön rakam göstergesinde, seçimde belirtilen parametrelere bağlı bir sayı gösterilir.

C öğesiyle rakam göstergesini seçin ve güç çubuğunda " 8 " öğesine basın.

Sol ön rakam göstergesini seçin ve doğru ayarı seçtiğinizden emin olun.

Özellikler için aşağıdaki tabloya bakın:

Güç çubuğundaki değer	KW	Notlar
0 7,4		Standart başlangıç ayarı
1 4,5

2 3,5
3 2,8

Doğru değeri girdikten sonra ① düğmesini basılı tutarak onaylayın.

1. OCAK İŞLEVLERİ

Çocuk güvenliği cihazı	Bu işlev cihazın kazara çalışmasını önler
	Etkinleştirmek için: Ocak üzerinde tencere varsa, ilgili rakam göstergesini 3 saniye boyunca basılı tutun. O- cak üzerinde tencere yoksa, sol tarafından nokta bulunan 5 basamak göstergesinden birini (görünmez) 3 saniye basılı tutun. Birakin ve çalışma sırasını gösteren güç çubuğu boyunca parmağınızı 0'dan 9'a doğru kaydırın. Tüm rakam göstergeleri gösterir.Açıklanan işlemler 10 saniye içinde tamamlanmalıdır.
	Devre dışı bırakmak için: Pişirme bölgelerini 5 basamak göstergesinden birini 3 saniye basılı tutun. Birakin ve çalışma sırasını gösteren güç çubuğu boyunca parmağınızı 9'dan 0'a doğru kaydırın.Açıklanan işlemler 10 saniye içinde tamamlanmalıdır.
Kilitleme	Kullanım sırasında, örneğin ocağı temizlemek için ocak işlevlerini kilitleyebilirsiniz. Ocak kapatılıp yeniden a- çılsa dahi bu işlev etkin halde kalır.Élektrik kesilmesi halinde işlev devreden çıkar.
	Etkinleştirmek için: üğesini 1 saniye basılı tutun.
	Devre dışı bırakmak için: üğesine basın.
Boost işlevi	Pişirme bölgelerinin her biri en çok 5 dakikalık bir süre iç ek güç seviyesine ayarlanabilir.
	Etkinleştirmek için: 4 pişirme bölgesinde birini seçin ve güç çubuğunda "P" değerini seçin. İlgili rakam gös- tergesinde gösterilir.
	Devre dışı bırakmak için: Güç çubuğunda bulunan diğer olası değerlerden birini seçin.
Pişirme bölgeleri zamanlayıcısı	Zamanlayıcı, ayarlanan süre dolduğunda belirli bir pişirme bölgesinin kapatılmasını sağlar.Pişirme bölgelerinin her birinin kendi zamanlayıcısı olduğundan, bunlar tek tek programlanabilir.
	Etkinleştirmek için: Ocak çalışır durumdayken, o bölgenin zamanlayıcı yönetimi kumandalarına erişmek için basın.3 rakam göstergesinde “000” öğeleri gösterilir. Zamanlayıcının sayacağı süreyi ayarlamak için “+” veya “-” öğelerine basın.Saat - Ondalık - DakikaAyarlanan süreyi onaylamak için 10 saniye boyunca hiçbir şeye dokunmayın.Geri sayım tamamlandığında rakam göstergeleri sıfırlanır ve bir sesli sinyal duyulur. Herhangi bir tuşa basa- rak bu işlevi durdurabilirsiniz.Birden çok pişirme bölgesinde zamanlayıcı etkinse, 3 rakam göstergesi daima süresi dolmaya en yakın olan zamanlayıcıyı gösterir.
	Devre dışı bırakmak için: Ocak çalışır durumdayken, o bölgenin zamanlayıcı yönetimi kumandalarına eriş- mek için basın.Üç rakam göstergesinde “+” veya “-” öğelerini kullanarak “000” ayarını yapın veya Açma/Kapatma tuşuna basın.
Zamanlayıcı(genel)	Genel kullanım için alarmlı zamanlayıcı.
	Etkinleştirmek için: Tencere veya etkin pişirme bölgesi bulunmadığından emin olarak ocağı açın.Zamanlayıcı yönetim komutları için 3 rakam göstergesinde “- - -” gösterilir.Zamanlayıcı menüsüne erişmek ve “000” görüntülemek için rakam göstergesine basın.Zamanlayıcının sayacağı süreyi ayarlamak için “+” veya “-” öğelerine basın.Saat - Ondalık - DakikaAyarlanan süreyi onaylamak için 10 saniye boyunca hiçbir şeye dokunmayın.Geri sayım tamamlandığında rakam göstergeleri sıfırlanır ve bir sesli sinyal duyulur. Herhangi bir tuşa basarak bu işlevi durdurabilisiniz.Gerim sayım değerini değiştirmek için açıklanan işlemleri tekrarlayın.
	Devre dışı bırakmak için: Tencere veya etkin pişirme bölgesi bulunmadığından emin olarak ocağı açın.Zamanlayıcı menüsüne erişmek için rakam göstergesine basın ve göstergede “000”-” ayarını yapmak için “+” ve “-” öğelerini kullanın veya Açma/Kapatma tuşuna basın.
Buz Çözmeİşlevi	Etkinleştirmek için: 4 pişime bölgesinde birini seçin ve üğesine basın.Seçilen pişirme bölgesinin rakam göstergesinde görüntülenir.
	Devre dışı bırakmak için veya öğesine basın.
Isıtma İşlevi	Bu işlev, pişirme işlemine seçilen seviyede devam etmeden önce bir tencereyi en yüksek güçte ısıtmak için kullanılır. Pişirme bölgesinin en yüksek gücü koruyacağı zaman aralığı ayarlanan son pişirme seviyesi bağlıdır. Tabloya bakın:
	Güç seviyesi Zamanlayıcı (saniye)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Kullanılmaz
	P Kullanılmaz
	Etkinleştirmek için, ocak üzerinde bir tencere var ve pişirme bölgesi seçilmişken güç çubuğunda seçilen değeri (1 ila 8 arasında) 3 saniye basılı tutun. Pişirme bölgesine karşılık gelen göstergede “A” gösterilir.Pişirme seviyesini arttırabilirsiniz ancak azalttığınızda işlev devre dışı kalır.Aynı zamanda söz konusu pişirme bölgesinin tuşunu 3 saniye basılı tutarak da işlevi devre dışı bırakabilirsiniz.
Duraklatmaİşlevi	Bu işlev, pişirme bölgesinde mevcut gücü azaltarak ve tüm işlevleri sıfırlayarak ocakta etkin olan tüm fonksiyonların duraklatılmasını/yeniden başlatılmasını sağlar. Duraklatma işlevi 10 dakika içinde devre dışı bırakılmazsa, ocak otomatik olarak kapanır.
	Etkinleştirmek için: Ocak üzerinde tencere var ve pişirme bölgesi seçiliyken Duraklama işlevi tuşunuaz 1 saniye basılı tutun. Tüm göstergelerde gösterilir.
	Devre dışı bırakmak için: üğesini yanıp sönene kadar 1 saniye basılı tutun. 10 saniye içinde herhangi başka bir tuşa basın. İşlev devre dışı bırakılır ve ocak önceki ayarlarla devam eder.
Geri Yüklemeİşlevi	Bu işlev, kazara durdurulması veya elektriğin aniden kesilmesi halinde ocağın çalışma ayarlarını geri yüklemek için kullanılır.
	Ocak kapatıldığında 6 saniye içinde 1suna basarak açılırsa, tuşulu saniye boyunca yanıp söner.Daha önce ayarlanan işlevleri geri yüklemek için 1suna basın. İşlemi onaylamak için bir bip sesi duyulur.
Birleşik çalışma modu(“köprü” işlevi)	Bu işlev, 2 pişirme bölgesini birbirine bağlayarak kullanmaya ve ikisini de daha geniş tek bir pişirme bölgesi olarak kontrol etmeye olanak tanır. Bu, daha geniş tabanlı tencereleri kullanma olanağı sunar.Bu işlev için seçilebilen pişirme bölgeleri yalnızca soldakiler ve sağdakilerdir.
	Etkinleştirme/devre dışı bırakmak için: Köprü bağlantısı kurmak amacıyla 2 bölgeyi seçmek için bu işlevin etkinleştirildiğini göstermek amacıyla rakam göstergesi görüntülenene kadar sol pişirme bölgelerinin rakam göstergelerine aynı anda basın. Diğer rakam göstergesi güç seviyesini ayarlamak için kullanılır.
Otomatik İşlevi“A”	Önceden tanımlı ayarda, ocak/aspiratör açıkken davlumbaz otomatik modda çalışır ve “A” LED lambası güçlü yanar. Pişirme bölgelerinin gücü “1” değerinden büyük olursa, Davlumbaz çalışır.“A” LED lambasına basılarak devre dışı bırakılır, devre dışı bırakıldığı ışığın yoğunluğunun güçlüden zayıfa değişmesiyle onaylanır. Güç çubuğunda “1” değerinden daha büyük bir değere basıldığında da devre dışı bırakılır, devre dışı bırakıldığı “A” LED lambasının ışığının güçlüden zayıfa değişmesiyle bildirilir.“A” LED lambasına basıldığında yeniden etkinleşir, bu durum güçlü yanmaya geçişiyle onaylanır.

1. PİŞİRME TABLOSU

Güç seviyesi Pişirme yöntemi İçin kullanılacak
1	Çözülür, hafifçe ısıtlır Tereyağı, çikolata, jöle,	soslar
2	Çözülür, hafifçe ısıtlır Tereyağı, çikolata, jöle,	soslar
3	Isıya getirin Pirinç
4	Uzun süreli pişirme, kıyamlaştırma, haşlama Sebze, patates, soslar, meyve, balık
5	Uzun süreli pişirme, kıyamlaştırma, haşlama Sebze, patates, soslar, meyve, balık
6	Uzun süreli pişirme, kavurma Makarna, çorbalar, kızarmış et
7	Hafif kızartma Rösti (patates kızartması), omlet, pane ve kızarmış yemek-ler, sosis
8	Kızartmaö bol yağda kızartma Et, patates kızartması
9	Yüksek sıcaklıkta hızlı kızartma Biftek
P	Hızlı ısıtma Kaynar su

1. ASPİRATÖR İŞLEVLERİ

Pişirme bölgeleri ile aspiratörün kumanda bölgeleri ve zamanlayıcı referans Rakam göstergesine basılarak etkinleş- tirilebilir.
“P”	YOGUN hız ayarını yapmak için güç çubuğunda “9“ ögesine iki kez basın. Bu ayar 5 dakika çalışacak şekilde zaman ayarlıdır. Bu süre dolduğunda, sistem otomatik olarak daha önce ayarlanan hıza dö- ner. Farklı bir hız seçildiğinde devre dışı bırakılır.
Fonksiyonu işlevi	Bu işlev, yalnızca Otomatik mod devre dışı bırakıl-mışsa kullanılabilir. “A” ögesine basıldığında otomatik mod devre dışı bırakılır.Aspiratörün Rakam göstergesine basın ve güç çu-buğunda bir değeri ayarlayın.“CL” ibaresinin görüntülendiği Zamanlayıcı yönetimRakam göstergesine basın; bu görüntü önceden 15 dakika olarak ayarlanan geri sayıma geçer.
☐	Zamanlayıcı SimgesiAspiratör Rakam göstergesini seçtikten sonra, gerisayımı ayarlamak için Zamanlayıcı Yönetimi Rakam göstergelerine basın.
☐	Yağ filtresi bakım simgesiYağ filtresinin temizlenmesiyle ilgili bildirim LED lambayla gösterilir ve bu özellik daima etkindir.Filtrenin sıfırlanması ve yeniden etkinleştirilmesiFiltre bakımını yaptıktan sonra:Bu tuşa 5 saniye basın. - Yağ filtresi LED lambası söner ve geri sayım yeniden başlatılır.

Karbon filtre bakım simgesi

Önceden tanımlı ayarlarda davlumbaz aspirasyon modundadır. Yük kapatılmışken, aspiratörü etkinleştirmek için Davlumbaz kumandalarının rakam göstergesine basın. Şunu yapmak için rakam göstergesine yeniden 5 saniye basın:

Karbon filtrenin etkinleştirilmesi:

Karbon filtre (koku giderici) simgesi 1 saniyeliğine yanar.

Karbon filtrenin devre dışı bırakılması:

Karbon filtre (koku giderici) simgesi iki kez yanıp söner.

Etkinleştirdikten sonra simgenin yanması karbon filtrede (koku giderici) bakım yapılması gerektiği anlamına gelir.

Karbon filtrenin sıfırlanması ve yeniden etkinleştirilmesi

Filtre bakımını yaptıktan sonra:

Bu tuşa 5 saniye basın. - Koku giderici filtre LED lambası söner ve geri sayım başlatılır.

13. KULLANICI MENÜSÜNÜN ÖZELLEŞTİRİLMESİ

Bu prosedürü uygulamadan önce bütün paragrafın okunması tavsiye edilir.

• öğesine basın.
• öğesine yeniden basın ve 3 saniye basılı tutun.
• tuşüyanıp sönmeye başlar.
• öğesini basılı tutun: Pişirme bölgesinin rakam göstergelerinde gösterilir.
• öğlsini basılı tutarken, sol önden başlayarak saat yönünde gitmek suretiyle pişirme bölgelerinin ram kam göstergelerine basmaya başlayın.

Sol arka rakam göstergesinde ile menü kodunu bildiren 2 ila 7 arasında bir sayı değişmeli olarak gösterilir.

Sol ön rakam göstergesinde, seçimde belirtilen parametre- lere bağlı bir sayı gösterilir.

– Sol arka rakam göstergesine basın. - Menü koduna erişmek için güç çubuğunda bir rakamı seçin. – Sol ön rakam göstergesine basın. - Bir değer seçmek için güç çubuğundaki bir rakamı seçin.

Özellikler için aşağıdaki tabloya bakın:

Menü kodu	Tanım Değer
U2 T	uşların ses seviyesini yönetme menüsü.	0 - Ses kapalı1 - Min.3 - Maks
U3 D	Akika sayacı sesli alarmının ses seviyesini yönetme menüsü.	0 - Ses kapalı1 - Min.3 - Maks
U4 E	Ekran parlaklığının seviyesini yönetme menüsü.	0 - Maks9 - Min.
U5 G	Geri sayım animasyonunu yönetme menüsü.	0 - Animasyon devre dışı1 - Animasyon etkin
U6 T	Tencere varlığı algılama işlevi menüsü.	0 - Etkin1 - Etkin değil
U7 G	Geri sayım süresini yönetme menüsü.	0 - Kesintisiz yanıp sönme ve kapanma1 - On kez yanıp sönme ve kapanma2 - Bir kez yanıp sönme ve kapanma

• Doğru değeri girdikten sonra Ⓐ öğesini 2 saniye basılı tutarak onaylayın. – Kaydetmeden menüden çıkmak için üögesine basın.

Hiçbir işlem yapılmazsa, kullanıcı menüsü 1 dakika sonra kapanır.

14. GÜÇ YÖNETİMİ İŞLEVİ

Bu ürün elektronik kontrollü güç yönetimi işlevi ile donatılmıştır.

Bu işlev, pişirme bölgeleri birleştirilerek (sol taraf ve sağ taraf) kullanıldığında aralarında en çok 3700 W güç dağıtımını kontrol ederek, güç dağılımını optimize eder ve sistemde aşırı yüklenme durumlarının meydana gelmesini önler.

Bunun için toplam güç sürekli izlenir, gerektiğinde düşürülür. Gereken toplam gücü sağlamak mümkün olmadığında, bir kontrol elemanı, başka bir pişirme elemanının gücünü önceden tanımlı bir ayarla çekilen akımın 16 A değerini aşmayacağı şekilde ilgili güç eğrisinin hemen altındaki bir seviyeye indirir.

Bu durumda jeneratör son komutu kullanıcı arayüzünden gönderilenlere göre öncelikli olarak algılar ve gerektiğinde başka bir pişirme elemanı için önceden etkinleştirilen ayarları düşürür.

Güç Yönetimi fonksiyonu ilk başta pişirme elemanı üzerinde bir tencerenin var olduğu algılandığında da devreye girer. Örneğin:

Pişirme bölgesi 1 için ek güç seviyesi (boost) (P) seçilirse, pişirme bölgesi 2'nin güç seviyesi bu esnada 9'u aşamaz ve otomatik olarak sınırlandırılır.

15. TENCERE KULLANMA REHBERİ

Hangi tencereler kullanılmalı?

Sadece indüksiyon ocaklarında kullanıma uygun ferromanyetik malzemeden yapılmış tencere kullanın:

• dökme demir
• emaye çelik
• karbon çeliği • paslanmaz çelik (tamamen olmayabilir)

- ferromanyetik kaplamalı alüminyum veya ferromanyetik plakalı taban Bir tencerenin uygunluğunu belirlemek için embolünün mevcut olup olmadığını kontrol edin (genellikle tabana damgalanmıştır). Ayrıca tencerenin tabanına bir mıknatıs da yaklaştırabilirsiniz. Bağlı kalırsa, tencere indüksiyon ocağında kullanıma uygundur.

Optimum verimliliği sağlamak için, daima ısıyı eşit olarak dağıtabilen düz tabanlı tencereler kullanın. Mükemmel derecede düz olmayan bir taban, güç ve ısı iletimini etkileyebilir.

Tencereler nasıl kullanılmalı

Farklı pişirme bölgeleri için minimum tencere/tava çapı.

Ocağın düzgün çalıştığından emin olmak için, tencere ocak yüzeyinde belirtilen bir veya daha fazla referans noktasından birini kaplamalı ve belirtilen minimum uygun çapta olmalıdır.

Daima tencerenin tabanının çapına en uygun pişirme bölgesini kullanın.

Pişirme bölgeleri	Tencere tabanının çapı
	min (önerilen)	maks (önerilen)
Sol/sağ birleşik	190 mm	230 mm
Sol/sağ tek	110 mm	190 mm

Boş veya ince tabanlı tencere / tavalar

Ocakta boş veya ince tabanlı tencere / tava kullanmayın; bu, sıcaklığı kontrol etmenizi veya ocağın yüzeyine zarar verme riskiyle birlikte sıcaklığı çok yüksekse pişirme bölgesini otomatik olarak kapatmanızı engeller.

Bu gerçekleşirse, hiçbir şeye dokunmayın ve tüm bileşenlerin soğumasını bekleyin.

Bir hata mesajı görünürse, "Sorun Giderme" bölümüne bakın.

Ocağın çalışması sırasında çıkan normal sesler

İndüksiyon teknolojisi elektromanyetik alan oluşturmaya dayanır. Bu elektromanyetik alanlar doğrudan tencerenin tabanında ısı üretirler. Tencere ve tavalar yapıldıkları şekillere bağlı olarak gürültü veya titreşim çıkarabilirler.

Bu tür sesler aşağıdaki gibi açıklanır:

Hafif vınlama (bir transformatörden gelen ses gibi)

Bu ses, yüksek ısı seviyesinde pişirme yapıldığında çıkar ve ocaktan tencereye aktarılan enerji miktarıyla belirlenir. Işı seviyesi düştükçe gürültü kaybolur veya azalır.

Hafif tıslama

Bu ses, pişirme yapılan kap boş olduğunda çıkar ve kap su veya yiyecekle doldurulduğunda kaybolur.

Çıtırtı

Bu ses, tencere birden çok malzeme katmanının birbirinin üstüne bindirilmesinden oluştuğunda ortaya çıkar ve farklı metallerin buluştuğu yüzeylerin titreşmesinden kaynaklanır. Tencerelerden çıkan sesler yiyecek miktarına ve hazırlama türüne göre değişiklik gösterir.

Güçlü tıslama

Bu ses, birbirinin üstüne bindirilmiş farklı malzeme katmanlarından oluşan tencerelerde, en yüksek rejimde ve iki pişirme bölgesinin birden üzerinde olduklarında çıkar. Isı seviyesi düştükçe gürültü kaybolur veya azalır.

Fan sesi

Elektronik sistemin düzgün çalışması için ocağın sıcaklığının düzenlenmesi gerekir. Bunun için ocak, elektronik sistemin sıcaklığını azaltmak ve düzenlemek için etkinleştirilen soğutma fanıyla donatılmıştır. Ocak sıcaklığı hala çok yüksek olarak algılanıyorsa, cihaz kapatıldıktan sonra da fan çalışmaya devam edebilir.

Bir saatin tıklamalarına benzer ritmik sesler

Bu ses yalnızca en az üç ocak bölgesi çalışır durumdayken çıkar ve biri kapatıldığı anda kaybolur.

Açıklanan gürültüler indüksiyon teknolojisinin normal özelliklerinden biri olduğundan kusur olarak kabul edilemez.

16. SORUNLARIN GİDERİLMESİ

Hata kodu Tanım	Arızanın olası r	redeni Çözüm
"Açılısta sesli sinyal gelyor. Hata kodu görüntülenmiyor"	Davlumbaz ku-mandası çalış-miyor	hasar görmüş veya davlumbaz e-lektronik kartında LIN kablosu kö-tü balanmış	LIN kablosunun bağlantısının kontrolü/değiş-tirilmesi
ER03	Ocak 10 saniye sonra kapanır.	Tuşlara sürekli basıldığı algılan-dı.Kumanda panelinin üstünde su veya tencere var.	Suyu veya tencereyi cam seramik yüzeyden ve kumanda panelinden çıkarın.
ER21	Ocak kapanır.	Elektronik bileşenlerin iç sıcaklığı çok yüksek.	Ocağın soğumasını bekleyin.Ocakta yeterince havalandırma olup olmadığı nı kontrol edin.Hata devam ederse, Yetkili Servisle bağlantı kurun.
E2	İlgili pişirme bölgesi kapa-nır.	Tencere boş veya uygun değil.Tencerenin veya cam seramik yüzeyin sıcaklığı çok yüksek.Elektronik bileşenlerin sıcaklığı çok yüksek.	Ocağın soğumasını bekleyin.Uygun bir tencere kullanın.Boş tencereleri ısıtmayın.
E3	İlgili pişirme bölgesi kapa-nır.	Tencere uygun değil.Tencere manyetik özelliklerini kaybetmiş ve indüksiyonlu ocağa zarar verebilir.	Uygun bir tencere kullanın.Bu hata 8 sn sonra otomatik olarak iptal edilir ve pişirme bölgesi yeniden kullanılabilir.Başka hatalar varsa, tencerenin değiştirilmesi gerekir.Hata devam ederse, Yetkili Servisle bağlantı kurun.
E6	Pişirme bölgesi açılmıyor.	Besleme gerilimi ve / veya fre-kansı aralık dışında.	Şebeke gerilimini ve/veya frekansını kontrol edin.Gerekirse, Yetkili Servisle bağlantı kurun.
E8	Pişirme bölge-leri kapanıyor.	Fan arızası.Fan tozlar veya liflerle tıkanmış.	Fanı temizleyin ve muhtemel yabancı cisim-leri giderin.Hata devam ederse, Yetkili Servisle bağlantı kurun.
E4-E5-E7-E9-ER20-ER22-ER31-ER36-ER42-ER47-E-A-EH	-Ocağı güç kaynağından ayırın.Birkaç saniye bekleyin, ardından ocağı güç kaynağına tekrar bağlayın.Sorun devam ederse, servis merkezine başvurun ve ekranda görünen hata kodunu belirtin.

17. BAKIM - ONARIM VE UYGUNLUK

• Elektrikli bileşenlerin bakımlarının yalnızca üretici veya yetkili servis tarafından yapıldığından emin olun.
• Hasarlı kabloların yalnızca üretici veya yetkili servis tarafından değiştirildiğinden emin olun.

Yetkili servise başvururken lütfen aşağıdaki bilgileri iletin:

• Arızanın türü • Cihazın modeli (Art./Cod.)
• Seri numarası (S.N.)

Bu bilgiler tanıtma plakasında verilmektedir. Tanıtma plakası cihazın altına uygulanmıştır.

66/2014 sayılı yönetmelik uyarınca ürün bilgisi

Referans Standartları:

EN/IEC 60350-2

EN/IEC 50564

Bu cihaz, AET Direktiflerine uygun olarak tasarlanmış, üretilmiş ve pazarlanmıştır.

18. TEKNİK VERİLER

Ürünün tanıtımı

Tip: 4300

Model: FSM 7081R HI

Cihazın altına uygulanan tanıtma plakasına başvurun.

Üretici üründe sürekli iyileştirmeler yapmaktadır. Bundan dolayı bu kullanma talimatlarında yer alan metin ile görsellerde önceden bildirimde bulunulmadan değişiklik yapılabilir.

lerde önceden bildirimde bulunulmadan değişiklik yapılabilir.

1,2 Esnek pişirme bölgesi 1 + 2 Birbirine bağlı

MODEL FSM 7081R HI
Toplam azami güç (ocak + dav-lumbaz)	7,62 Kw (temel ayarlar)
Toplam azami güç (ocak + dav-lumbaz)	4,72 Kw
Toplam azami güç (ocak + dav-lumbaz)	3,72 Kw
Toplam azami güç (ocak + dav-lumbaz)	3,02 Kw

3,4 Esnek pişirme bölgesi 3 + 4 Birbirine bağlı

Parametre Değer Boyutlar		(mm)
Faydalı boyutlar - 700	× 520 (U x	D)
Besleme gerilimi / frekans	220-240 V, 50 Hz; 220 V, 60 Hz 2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz
Elektrik ve ısıtma elemanlarının verileri
Pişirme bölgesi 1,2,3,4	2100 W; Takviyeli Güç (Power Boost): 3000 W	210 x 190
Esnek pişirme bölgesi 1+2, 3+4	3000 W; Takviyeli Güç (Power Boost): 3700 W	210 x 380
Parametre Değer Boyutlar (mm)
Cihazın ağırlığı 21 kg
Pişirme bölgesi sayısı	4
Isı kaynağı	indüksiyon

ES
