Тип продукта	Индукционная плита
Бренд	Franke
Модель	FSM 7081R HI
Размеры (Ш x Г x В)	600 x 600 x 850 мм
Вес нетто	65 кг
Электропитание	230 В / 50 Гц / 16 А
Тип варочной поверхности	Индукционная
Количество конфорок	4 зоны
Функции варочной поверхности	Бустер, распознавание посуды, автоматическое отключение
Тип духовки	Электронная многофункциональная духовка
Объем духовки	70 литров
Функции духовки	Конвекция, гриль, пиролиз, дно, размораживание
Очистка	Пиролиз (самоочистка)
Класс энергоэффективности	A+
Потребление энергии	0,99 кВт·ч (обычный цикл)
Безопасность	Блокировка от детей, автоматическое отключение, безопасность дверцы
Дисплей	Светодиодный сенсорный экран
Включенные аксессуары	Решетка, противень, вертел
Ремонтопригодность	Запчасти доступны (индекс ремонтопригодности 8,5/10)
Гарантия	2 года (запчасти и работа)

Часто задаваемые вопросы - FSM 7081R HI FRANKE

Как установить плиту Franke FSM 7081R HI?

Установка должна выполняться квалифицированным специалистом. Убедитесь, что электропитание соответствует требованиям (230 В / 16 А) и что столешница выдерживает вес прибора (65 кг). Следуйте инструкциям руководства по электрическим подключениям и выравниванию.

Как включить индукционную варочную поверхность?

Нажмите главную кнопку Вкл/Выкл. Затем выберите зону нагрева, коснувшись соответствующего символа. Используйте ползунки или кнопки +/- для регулировки мощности. Прибор включится автоматически при установке совместимой кастрюли.

Что делать, если духовка не нагревается?

Проверьте, подключен ли прибор к сети и не сработал ли автоматический выключатель. Убедитесь, что дверца духовки плотно закрыта. Если проблема не устранена, обратитесь к авторизованному специалисту.

Как использовать функцию пиролиз?

Выберите функцию «Пиролиз» (обычно через меню). Духовка нагреется до очень высокой температуры (около 500°C), чтобы сжечь остатки. Убедитесь, что дверца автоматически заблокирована. После завершения цикла дайте остыть и протрите золу влажной тканью.

Как очистить стеклокерамическую поверхность?

Используйте специальное средство для стеклокерамики и скребок для пригоревших остатков. Очищайте после каждого использования, когда поверхность остынет. Избегайте абразивных губок.

Почему плита издает жужжащий звук?

Индукционные плиты могут издавать легкое жужжание при нормальной работе из-за магнитного поля. Этот звук сильнее при высокой мощности или при использовании несовместимой посуды. Если звук становится ненормальным, проверьте совместимость посуды.

Как активировать блокировку от детей?

Удерживайте кнопку блокировки (часто обозначена значком замка) в течение 3 секунд, пока на экране не появится индикатор. Варочная поверхность и духовка будут заблокированы для предотвращения неконтролируемого использования.

Какие кастрюли использовать на индукции?

Используйте кастрюли из магнитной нержавеющей стали, чугуна или эмалированные с плоским магнитным дном. Проверьте магнитом: если прилипает, кастрюля совместима. Посуда из алюминия, меди или стекла не подходит.

Как заменить лампу в духовке?

Отключите прибор от сети. Снимите крепление лампы (обычно винт или зажим). Замените лампочку на галогенную того же типа (G9, макс. 40 Вт). Установите защитную крышку и подключите обратно.

Где найти запасные части для этой плиты?

Свяжитесь с сервисной службой Franke или обратитесь к авторизованным дилерам. Многие детали (лампы, нагреватели, стекла) доступны. Ремонт облегчен благодаря доступу к запчастям и высокому индексу ремонтопригодности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FSM 7081R HI FRANKE

1. МЕРЫ БЕЗОПАСНОСТИ

Для вашей собственной безопасности и для правильной работы прибора, пожалуйста, внимательно прочитайте это руководство перед установкой и вводом в эксплуатацию. Всегда храните это руководство вместе с прибором, даже если он передан третьим лицам. Важно, чтобы пользователи знали все эксплуатационные и защитные функции устройства. Эти варочные панели имеют индукционные системы, которые соответствуют требованиям директив по электромагнитной совместимости и электромагнитным полям и не должны мешать работе других электронных устройств. Люди с кардиостимуляторами или другими электронными имплантатами должны проконсультироваться со своим врачом или производителем имплантированного устройства, чтобы оценить степень их восприимчивости к помехам.

Электрические подключения должны выполняться исключительно квалифицированным персоналом. Перед выполнением подключения к электросети прочтите раздел ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ.

Для приборов с кабелем электропитания клеммы или участок проводов между точкой крепления кабеля и клеммами должны быть расположены таким образом, чтобы можно было извлечь провод под напряжением перед заземляющим кабелем, если он сместится с места крепления.

• Производитель не может нести ответственность за любой ущерб, возникший в результате неправильной установки или использования.
• Убедитесь, что электропитание соответствует указанному на табличке с техническими данными, закрепленной внутри изделия.
• Устройства отключения должны быть установлены в стационарной системе в соответствии с нормами в области систем электропроводки.
• Для приборов класса I убедитесь, что домашняя сеть электропитания имеет соответствующее заземление.
• Соедините вытяжку с дымоходом трубой соответствующего диаметра. См. приобретаемые принадлежности, указанные в руководстве по установке (для круглых труб: минимальный диаметр 120 мм). Длина дренажного трубопровода должна быть как можно меньше.
• Выполните подключение прибора к электрической сети через всеполярный выключатель.
• Необходимо придерживаться нормативных требований по отведению отработанного воздуха.
• Запрещается соединять всасывающую вытяжку с отводящими трубами продуктов горения (котлы, камины и проч.).
• Если вытяжка используется вместе с приборами, работающими не от электрического тока (например, газовые горелки), помещение должно хорошо проветриваться во избежание обратного потока отходящих газов. При использовании варочной панели одновременно с приборами, действующими от неэлектрических источников питания, отрицательное давление в помещении не должно превышать 4 Па, чтобы дым не всасывался вытяжкой обратно в помещение.
• Воздух не должен выводиться в трубопровод, используемый в качестве дымохода для приборов, работающих на газу или других горючих веществах.

Воздух не должен выводиться в трубопровод, используемый в качестве дымохода для приборов, работающих на газу или других горючих веществах.

• Если кабель питания поврежден, необходимо выполнить его замену у производителя, в авторизованном сервисном центре или силами компетентного техника, чтобы избежать любых рисков или опасной ситуации.
• Электрическая вилка прибора должна быть вставлена в розетку, соответствующую действующим нормативным требованиям и расположенную в доступном месте.
• Необходимо внимательно соблюдать правила местных учреждений, устанавливающие технические требования и меры безопасности для систем отведения дыма.

ПРЕДУПРЕЖДЕНИЕ:

Перед установкой устройства удалите защитные пленки.

- Используйте только винты и другие элементы оборудования, поставляемые с прибором.

ПРЕДУПРЕЖДЕНИЕ:

Отсутствие винтов и фиксирующих приспособлений в соответствии с этими инструкциями может привести к риску поражения электрическим током.

- Операции по очистке и техническому обслуживанию не должны выполняться детьми, если они не находятся под присмотром взрослых.

• Дети должны быть под присмотром, чтобы они не могли играть с прибором.

- Этот прибор не должен использоваться людьми (включая детей) с ограниченными психофизическими или сенсорными способностями или без опыта и знаний, если только они не находятся под тщательным наблюдением и не проинструктированы о безопасном использовании прибора лицом, ответственным за их безопасность.

- Этим прибором могут пользоваться дети в возрасте до 8 лет и люди с ограниченными психофизически-сенсорными способностями или с недостаточным опытом и знаниями, при условии, что они тщательно контролируются и проинструктированы о безопасном использовании прибора и об опасностях, которые это влечет за собой. Не позволяйте детям играть с прибором.

ПРЕДУПРЕЖДЕНИЕ:

Устройство и его доступные части нагреваются в процессе использования.

Будьте очень осторожны, чтобы не коснуться нагревателей.

Держите детей в возрасте до 8 лет вдали от прибора, если они не находятся под постоянным наблюдением.

- Очищайте и/или заменяйте фильтры по истечении указанного периода времени (опасность возникновения пожара). Смотри раздел, посвященный очистке и уходу за прибором. - Рекомендуется обеспечить в помещении надлежащую вентиляцию, когда прибор используется вместе с приборами, работающими на газу или других горючих веществах (это правило не распространяется на приборы, выполняющие рециркуляцию воздуха в помещении).

ПРЕДУПРЕЖДЕНИЕ: Если панель имеет трещины, выключите устройство во избежание поражения электрическим током.

- Запрещается включать прибор при обнаружении поверхностных трещин и видимых повреждений в толще материала.

- Не касайтесь устройства мокрыми руками или другими частями тела.

- Не используйте пароочистители для чистки изделия.

- Не кладите металлические предметы, такие как ножи,

вилки, ложки и крышки, на поверхность варочной панели, поскольку они могут перегреться.

- Используйте соответствующий орган управления, чтобы выключить варочную панель после использования; не полагайтесь на датчики наличия кастрюли.

ПРЕДУПРЕЖДЕНИЕ: Опасно оставлять варочную поверхность без присмотра при использовании масла или смазки, так как это может создать опасную ситуацию и вызвать пожар. НИКОГДА не пытайтесь погасить любое пламя водой, а выключите прибор и погасите пламя, например, крышкой или огнестойким одеялом.

ПРЕДУПРЕЖДЕНИЕ: Процесс приготовления пищи должен осуществляться под присмотром. Краткий процесс приготовления пищи должен осуществляться под постоянным присмотром.

- Прибор не предназначен для включения с помощью внешнего таймера или отдельной системы дистанционного управления.

ПРЕДУПРЕЖДЕНИЕ: Опасность возгорания: не кладите предметы на варочную поверхность.

- Устройство должно быть установлено таким образом, чтобы его можно было отключить от источника питания с зазором между

контактами (3 мм), что обеспечивает полное отключение в условиях перегрузки категории III.

- Запрещается подвергать прибор воздействию атмосферных факторов (дождь, солнце).

- Вентиляция прибора должна соответствовать инструкциям производителя.

- Храните упаковку в недоступном для детей и домашних животных месте.

- Кухонные вытяжки и другие устройства для удаления кухонного дыма могут нарушить безопасную работу приборов, работающих на газе или другом топливе (в том числе расположенных в других средах), из-за обратного потока дымовых газов. Эти газы могут вызвать отравление угарным газом. После установки вытяжки или любого другого вытяжного устройства убедитесь, что газовые приборы проверены компетентным лицом, чтобы убедиться в отсутствии обратного потока дымовых газов.

2. ЭКСПЛУАТАЦИЯ

• Всасывающая вытяжка предназначена только для применения в быту для удаления запахов готовки.
• Ни в коем случае не следует пользоваться прибором в иных целях, отличных от тех, для которых она предназначена.
• Во время использования фритюрницы необходимо постоянно контролировать: перегретое масло может воспламениться.
• Не пользуйтесь прибором с внешним таймером или независимой системой дистанционного управления.
• Не следует устанавливать прибор за декоративной панелью, чтобы он сильно не нагревался.
• Чтобы не повредить прибор, не становитесь на него ногами.
• Чтобы не повредить силиконовые стыки, не ставьте горячие емкости для готовки на каркас прибора.
• Не рекомендуется резать продукты, готовить блюда и ронять твердые предметы на варочную поверхность. Не тяните кастрюли или посуду по поверхности.

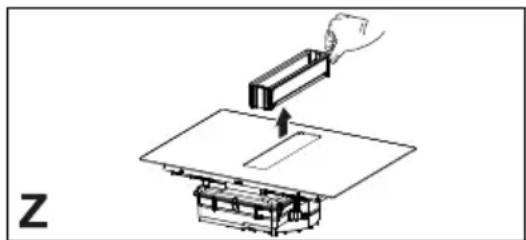

3. ОЧИСТКА И УХОД

• Перед любым техническим обслуживанием выключите или отсоедините прибор от источника питания. - Если поставляется угольный фильтр против запахов типа (F) (см. инструкцию по установке), его можно регенерировать. Фильтр против запахов на активированном угле можно мыть и восстанавливать каждые 3-4 месяца (или чаще при интенсивном использовании вытяжки); допускаются максимум 8 циклов регенерации фильтра (в случае особенно интенсивного использования прибора рекомендуется восстанавливать фильтр не более 5 раз). Для заказа нового фильтра (F) обращайтесь в сервисный центр.

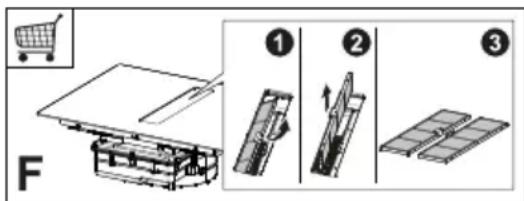

Способ регенерации фильтра:

• Помойте фильтр в посудомоечной машине при температуре МАКС. 70° или помойте его вручную горячей водой без использования царапающих губок (не пользуйтесь для этого моющими средствами!).
• Высушите фильтр в духовом шкафу при температуре МАКС. 70° в течение 2 часов (внимательно прочитайте руководство по эксплуатации и инструкции по монтажу вашего духового шкафа).
• Жировые фильтры необходимо очищать раз в 2 месяца работы или чаще в случае очень интенсивного использования прибора; жировые фильтры можно мыть в посудомоечной машине. Не мойте решетки в посудомоечной машине (Z).

• Никогда не пользуйтесь царапающими губками, стальными мочалками, соляной кислотой и прочими составами, которые могут поцарапать или оставить следы на поверхности.
• Не рекомендуется использовать в пищу продукты, случайно упавшие и оставшиеся на поверхности, функциональных или декоративных элементах варочной панели.

Очистка прибора

• Очищайте варочную панель после каждого использования во избежание обугливания на ней остатков пищи. Очистка присохших и обуглившихся загрязнений требует больших усилий.
• Для удаления ежедневных загрязнений пользуйтесь мягкой тряпкой или губкой и подходящим моющим средством. Придерживайтесь рекомендаций изготовителя относи-

тельно используемых моющих средств. Рекомендуется пользоваться защитными моющими средствами.

• Удалите присохшее загрязнение, например, убежавшее кипяченое молоко, специальным скребком для стеклокерамики, пока варочная поверхность еще не остыла. Придерживайтесь рекомендаций изготовителя относительно типа скребка.
• Удалите пищу, содержащую сахар, например убежавшее при приготовлении варенье, специальным скребком для стеклокерамики, пока варочная поверхность еще не остыла. В противном случае она может повредить стеклокерамическую поверхность.
• Удалите попавшую на поверхность и расплавившуюся пластмассу специальным скребком для стеклокерамики, пока варочная поверхность еще не остыла. В противном случае она может повредить стеклокерамическую поверхность.
• Удалите пятна накипи с помощью небольшого количества раствора против накипи, например уксуса или лимонного сока, после того, как варочная поверхность остыла. Затем снова протрите влажной тряпкой.

4. ТРЕБОВАНИЯ К МЕБЕЛИ

При установке необходимо соблюдать действующие в стране использования законы, постановления, директивы и стандарты (правила безопасности электрических систем, правильная утилизация компонентов и т. д.)!

- Не используйте силиконовый герметик между прибором и рабочей поверхностью. Варочная панель предназначена для встраиваемой установки в кухонный рабочий стол поверх кухонного модуля шириной 600 мм или больше.

• В случае установки прибора на воспламеняющиеся материалы необходимо строго соблюдать руководящие положения и правила, касающиеся установки устройств низкого напряжения и противопожарной безопасности. - Для встраиваемых устройств компоненты (из пластика и шпонированной древесины) следует крепить с помощью термостойких клеев (минимум 100 °C): использование неподходящих материалов и клеев может привести к деформации или отрыву компонентов. - В кухонном модуле должно быть достаточно места для электрических соединений прибора. Навесные шкафы над прибором должны устанавливаться на таком расстоянии, чтобы было достаточно места для удобной работы. - Установка декоративного плинтуса из твердой древесины вокруг рабочего стола за прибором допускается при условии, чтобы минимальное расстояние до него всегда соответствовало указанному на рисунках по установке. - Минимальное расстояние между установленным прибором и задней стеной указано на рисунке по установке встраиваемого прибора (150 мм от боковой стены, 40 мм от задней стены и 500 мм от навесных шкафов в случае их наличия. Из соображений эргономики мы рекомендуем минимальное расстояние 1000 мм). - Чтобы предупредить просачивание жидкостей между кромкой варочной панели и рабочим столом, перед установкой прибора следует проложить вдоль всей внешней кромки варочной панели клеевое уплотнение, прилагаемое в комплекте.

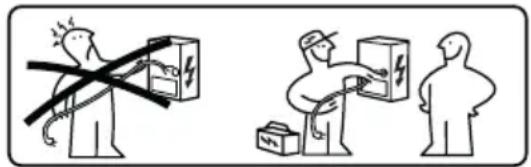

5. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

ПРЕДУПРЕЖДЕНИЕ: Электрические подключения должны выполняться исключительно авторизованным установщиком.

• Следуйте схеме подключения (расположена на нижней стороне изделия).
• Данное устройство подсоединяется по схеме "звезда". Рекомендуется использовать кабель питания H05V2V2-F 5 x 2,5 мм², ОДНОФАЗНОЕ и ДВУХФАЗНОЕ подключение: минимальное сечение проводников - 2,5 мм². Наружный диаметр силового кабеля: мин. 8 мм - макс. 12 мм.
• Соединительные клеммы находятся под крышкой распределительной коробки.
• Проверьте, чтобы характеристики электрической проводки в доме (напряжение, максимальная мощность и ток) были совместимы с электрическими параметрами прибора.
• Подключите прибор, как указано в руководстве по установке (согласно соответствующим стандартам для сетевого напряжения, действующим на национальном уровне).

Внимание! Не паяйте кабели!

6. УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация бытовой техники

Символ на изделии или его упаковке означает, что изделие нельзя

утилизировать вместе с обычными бытовыми отходами. Изделие следует утилизировать в центре, специализирующемся на переработке электрических и электронных компонентов. Обеспечение правильной утилизации этого изделия поможет предотвратить возможные негативные последствия для окружающей среды и здоровья, которые, в противном случае, могли бы возникнуть в результате неправильной утилизации. Более подробную информацию о переработке данного изделия вы можете получить в городской администрации, местном центре утилизации отходов или в магазине, где было приобретено изделие.

Прибор соответствует директиве Евросоюза 2012/19/UE о сокращении опасных веществ, используемых в электрическом и электронном оборудовании, и о переработке отходов.

Утилизация упаковочного материала

Материалы с символом пригодны для переработки. Утилизируйте упаковочные материалы в специальных сборных контейнерах для переработки.

Энергосбережение

Вы можете экономить энергию ежедневно во время приготовления, следуя советам, приведенным ниже.

- При нагревании воды используйте только необходимое количество.

- Если возможно, всегда закрывайте кастрюли крышкой.

- Прежде чем активировать варочную зону, поставьте кастрюлю.

• Ставьте меньшие кастрюли в меньшие варочные зоны.

- Ставьте посуду прямо в центр варочной зоны.

- Используйте остаточное тепло, чтобы сохранить пищу теплой или разогреть ее.

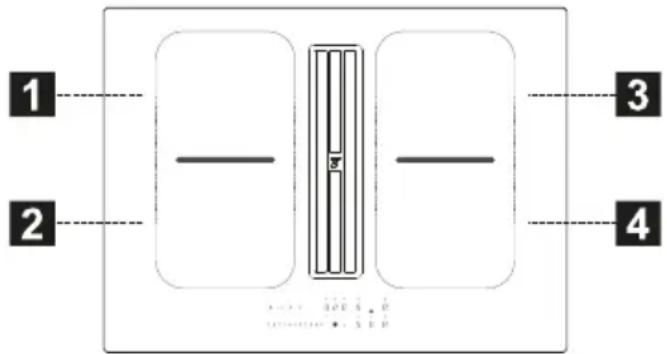

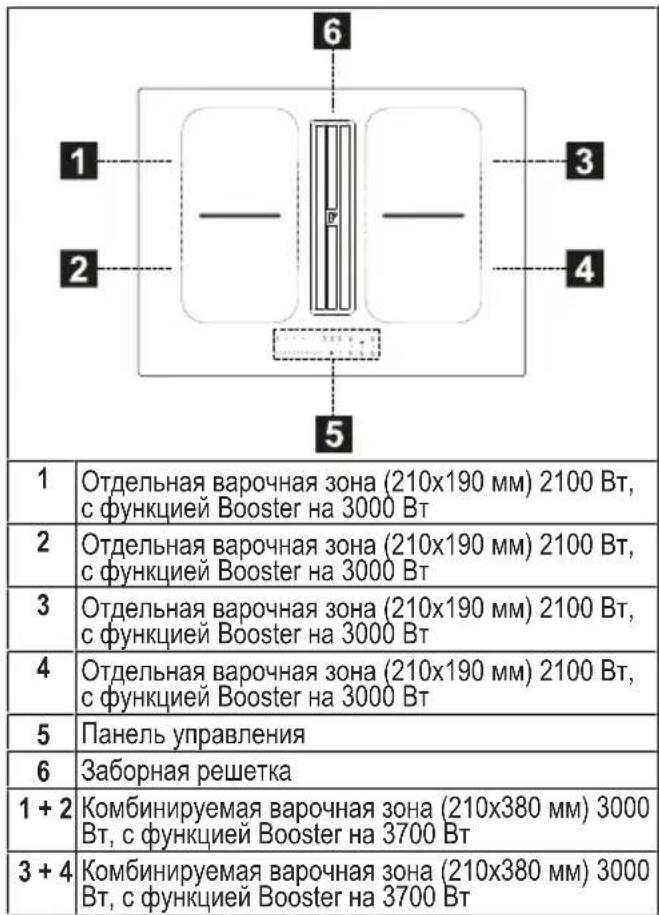

7. ОПИСАНИЕ ИЗДЕЛИЯ

ИНДИКАТОРЫ

Определение наличия кастрюли

Каждая варочная зона оснащена системой, которая обнаруживает наличие кастрюли на варочной поверхности.

Система обнаружения способна распознавать кастрюли с намагничиваемым дном, пригодные для использования на индукционных плитах.

Если кастрюля снята во время работы или используется неподходящая кастрюля, на дисплее появляется символ.

Индикатор остаточного тепла

Индикатор остаточного тепла - это функция безопасности, которая указывает, что поверхность варочной зоны все еще имеет температуру, равную или превышающую 50 °C, и, следовательно, может вызвать ожоги при контакте с голыми руками. Дис-

плей соответствующей варочной зоны показывает H.

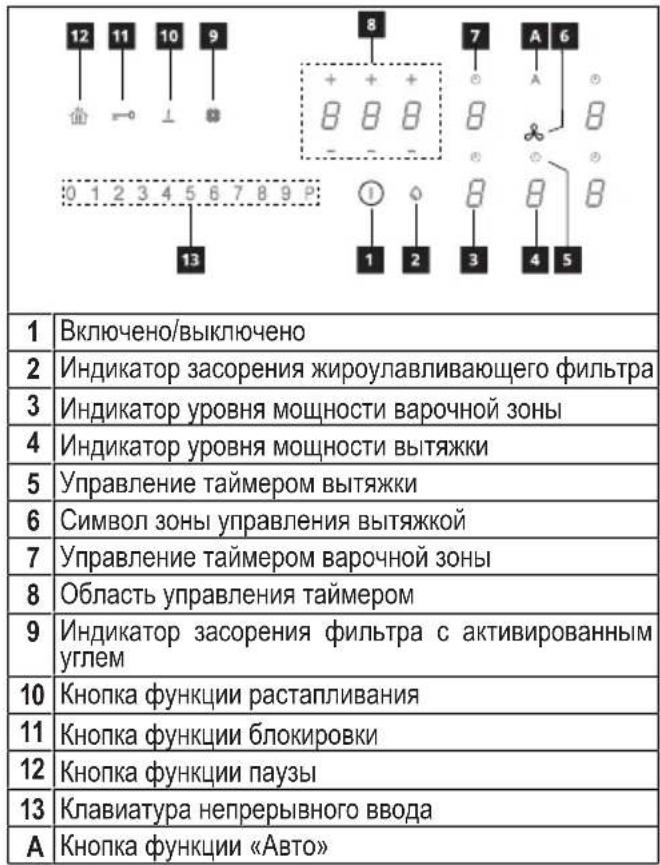

8. ПАНЕЛЬ УПРАВЛЕНИЯ

Варочные зоны можно активировать, нажав соответствующий дисплей. Дисплей загорится ярче, подтверждая операцию.

Когда сковорода ставится на одну из 4 зон нагрева, варочная панель автоматически определяет ее наличие и загорается соответствующий дисплей, чтобы активировать ее.

Если на варочной панели нет кастрюль или других предметов, дисплеи не видны.

На панели управления выбираются только те функции, которые видны, но подсвечиваются с низкой интенсивностью. Выберите функции, прикоснувшись к соответствующему символу.

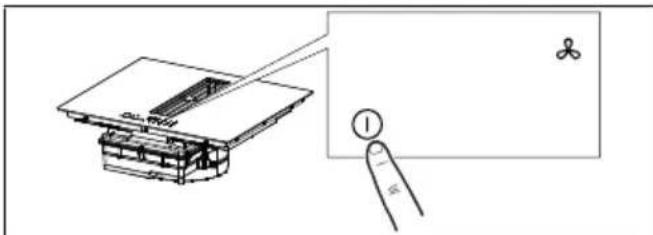

Включение прибора:

В течение 2 секунд нажмите кнопку On/Off, чтобы включить и привести в действие функции варочной панели.

В данный момент панель включена, но мощность всех зон нагрева и вытяжки равна нулю. Варочная панель выключается автоматически через 20 секунд простоя.

Внимание: в целях безопасности варочную панель можно всегда выключить кнопкой On/Off.

Внимание: все функции на панели управления, которые можно выбрать, всегда освещены / видны, и включить можно только их.

Устройства управления зонами нагрева, вытяжки и таймера можно включить нажатием соответствующего сенсора.

Яркая подсветка сенсора подтверждает выполнение команды.

9. ОГРАНИЧЕНИЕ МОЩНОСТИ

При первом подключении прибора к бытовой электросети установщик должен настроить мощность варочных зон в соответствии с фактической мощностью бытовой электрической системы.

Если в этом нет необходимости, вы можете включить варочную поверхность, используя или, в качестве альтернативы, следуйте процедуре, описанной ниже, чтобы получить доступ к меню.

Перед проведением процедуры рекомендуется прочитать весь раздел.

Подключите варочную поверхность к домашней сети.

1. Все дисплеи загораются на несколько секунд, потом гаснут и остается только, который мигает.
2. Нажмите и удерживайте: дисплеи варочных зон показывают
4. Удерживая нажатой ✅, начните нажимать дисплеи зон, двигаясь против часовой стрелки.

Левый задний дисплей отображает [ и число, указывающее тип меню. Левый передний дисплей отображает число, которое зависит от параметров, указанных в выборе.

Выберите дисплей с помощью C и нажмите «8» на панели мощности.

Выберите левый передний дисплей и выберите правильную настройку.

См. технические характеристики в таблице ниже:

Значение на панели мощности	кВт	Примечания
0	7,4	Стандартная начальная настройка
1	4,5
2	3,5
3	2,8

После ввода правильного значения подтвердите, нажав и удерживая ①.

10. ФУНКЦИИ ВАРОЧНОЙ ПОВЕРХНОСТИ

Предохранительные устройства от детей	Эта функция предотвращает случайное включение оборудования
	Чтобы активировать функцию: если на варочной поверхности имеется кастрюля, нажмите и удерживайте соответствующий дисплей в течение 3 секунд. Если на варочной поверхности нет кастрюли, нажмите и удерживайте в течение 3 секунд один из 5 дисплеев (не видны) рядом с точкой слевой стороны. Отпустите и проведите пальцем от 0 до 9 вдоль панели мощности, которая показывает последовательность действий. Все дисплеи показываютОписанные операции должны быть выполнены в течение 10 секунд.
	Чтобы отключить функцию: нажмите и удерживайте один из 5 дисплеев зон нагрева в течение 3 секунд. Отпустите и проведите пальцем от 9 до 0 вдоль панели мощности, которая показывает последовательность действий.Описанные операции должны быть выполнены в течение 10 секунд.
Блокировка	Вы можете заблокировать функции варочной поверхности во время использования, например, для ее очистки. Функция остается активной, даже если включить и снова включить.В случае сбоя питания функция отключается.
	Для активации функции: нажмите и удерживайте 1 секунду.
	Чтобы отключить функцию: нажмите —0
Функция Boost	Каждую варочную зону можно настроить на дополнительный уровень мощности на срок до 5 минут.
	Для включения: выберите одну из 4 зон нагрева и выберите значение «Р» на панели мощности. Соответствующий дисплей показывает.
	Чтобы отключить: выберите одно из других возможных значений на панели мощности.
Таймер варочных зон	Таймер позволяет выключить определенную варочную зону по истечении установленного времени.Варочные зоны можно запрограммировать индивидуально, так как у каждой имеется свой таймер.
	Для активации: Во время работы варочной зоны нажмите для доступа к командам управления таймером для этой зоны.З дисплея отображают «0 0 0». Нажмите «+» или «-», чтобы установить обратный отсчет таймера.Часы - Десятые - МинутыНе касайтесь ничего в течение 10 секунд, чтобы подтвердить установленное время.По окончании обратного отсчета дисплеи сбрасываются и подается звуковой сигнал. Функцию можно остановить, нажав любую кнопку.Если таймер активен для нескольких зон нагрева, 3 дисплея всегда будут соответствовать таймеру, отсчет времени на котором закончится раньше других.
	Для отключения: во время работы варочной зоны нажмите для доступа к командам управления таймером для этой зоны.Установите на трех дисплеях «0 0 0» с помощью кнопок «+» или «-» или нажмите кнопку On/Off.
Таймер (общий)	Таймер с звуковой сигнализацией для общего пользования.
	Чтобы активировать: включите варочную поверхность, убедившись в отсутствии кастрюль или активных зон нагрева.З дисплея для управления таймером отображают «- - -».Нажмите дисплей, чтобы войти в меню таймера и отобразить «0 0 0».Нажмите «+» или «-», чтобы установить обратный отсчет таймера.[888]Часы - Десятые - МинутыНе касайтесь ничего в течение 10 секунд, чтобы подтвердить установленное время.По окончании обратного отсчета дисплеи сбрасываются и подается звуковой сигнал. Функцию можно остановить, нажав любую кнопку.Повторите указанные выше операции, чтобы изменить значение обратного отсчета.
	Чтобы отключить: включите варочную поверхность, убедившись в отсутствии кастрюль или активных зон нагрева.Нажмите дисплей, чтобы войти в меню таймера, и используйте кнопки «+» и «-», чтобы на отобразить на дисплее «0 0 0», или нажмите кнопку On/Off.
Функция растапливания	Для активации: выберите одну из 4 зон нагрева и нажмитеДисплей выбранной зоны показывает
	Чтобы отключить: нажмите дип .
Функция нагрева	Эта функция используется для нагрева сковороды на максимальной мощности, чтобы затем продолжить приготовление на выбранном уровне. Интервал времени, в течение которого варочная зона поддерживает максимальную мощность, зависит от установленного окончательного уровня приготовления. См. таблицу:
	Уровень мощности Таймер (секунды)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Недоступно
	Р Недоступно
	Чтобы активировать, с кастрюлей на варочной поверхности и выбранной варочной зоной, нажмите и удерживайте выбранное значение (от 1 до 8) на панели мощности в течение 3 секунд. На дисплее соответствующей варочной зоны отображается «А».Уровень мощности можно увеличить, однако его уменьшение отключает функцию.Ее также можно отключить, нажав и удерживая кнопку соответствующей варочной зоны течение 3 секунд.
Функция «Пауза»	Эта функция позволяет приостановить/перезапустить любую активную функцию на варочной поверхности, уменьшить мощность, доступную в варочной зоне, и сбросить все функции. Если функция паузы не будет отключена в течение 10 минут, плита автоматически выключится.
	Для активации: Установив кастрюлю на варочную поверхность и выбрав варочную зону, нажмите и удерживайте функциональную кнопку паузы менее 1 секунды. Все дисплеи показывают
	Для отключения функции: нажмите держивайте 1 секунду, пока не начнет мигать. Нажмите любую другую кнопку в течение 10 секунд. Функция отключается, и варочная поверхность продолжает работу с предыдущими настройками.
Функция отзыва	Эта функция используется для вызова рабочих настроек варочной поверхности в случае непреднамеренного выключения или внезапного отключения электроэнергии.
	Когда варочная поверхность выключится, если ее повторно включить в течение 6 секункоснувшись, кнопка минет 6 секунд. Нажмите на кнопку для выкова ранее уста-новленных функций. Звуковой сигнал подтверждает операцию.
Комбинированный режим (функция «мост»)	Эта функция позволяет соединить 2 варочные зоны для использования и управления ими как одной и большей варочной зоной. Это дает возможность использовать кастрюли с более широким дном.Для этой функции можно выбрать только те варочные зоны, которые находятся слева справа.
	Включение/выключение: одновременно нажмите цифры левых варочных зон, чтобы выбрать 2 зоны, которые необходимо соединить, пока не загорится дисплей , который указывает, что функция активирована. Другой дисплей используется для установки уровня мощности.
Функция АВТО «А»	В соответствии со стандартной настройкой при включении варочной поверхности / вытяжного вентилятора в автоматическом режиме включается вытяжка и индикатор «А» горит ярким светом. Вытяжка приходит в работу, если мощность зон нагрева больше “1”.Вытяжка отключается нажатием на индикатор «А»; команда подтверждается переключением яркой подсветки на рассеянный свет. Также вытяжку можно отключить нажатием на значение, большее “1”, о чем подтверждает смена яркой подсветки индикатора «А» на рассеянный свет.Вытяжка вновь включается при нажатии на индикатор «А», подсветка которого становится яркой.

11. ТАБЛИЦА ВАРКИ

Уровень мощности	Способ приготовления Используется для
1	Растворение, легкий нагрев Масло, шоколад, желе, соусы
2	Растворение, легкий нагрев Масло, шоколад, желе, соусы
3	Доведение до требуемой температуры Рис
4	Длительное приготовление, загущение, тушение Фвощи, картофель, соусы, фрукты, рыба
5	Длительное приготовление, загущение, тушение Фвощи, картофель, соусы, фрукты, рыба
6	Длительная приготовление, тушение Макаронные изделия, супы, тушеное мясо
7	Легкая жарка Картофельные рести (оладьи), омлеты, панированные и жареные блюда, колбаса
8	Жарка, жарка с погружением Мясо, картофель фри
9	Быстрая жарка при высокой температуре Стейки
P	Быстрый разогрев Кипячение воды

12. ФУНКЦИИ ВЫТЯЖКИ

Устройства управления зонами нагрева, вытяжки и таймера можно включить нажатием соответствующего сенсора.
«Р»	На полосе настройки мощности два раза нажмите «9» для настройки ИНТЕНСИВНОЙ скорости. Данная настройка ограничена таймером на 5 минут. По истечении этого времени система автоматически возвращается на настроенную ранее скорость. Скорость отключается при выборе любой другой скорости.
Функция За-держка	Функция доступна, только когда отключен автоматический режим работы. Автоматический режим отключается нажатием «А».Нажмите на сенсор вытяжки и настройте скорость ее работы на полосе уровня мощности. Нажмите на сенсор управления таймером с символом “CL”, который начнет обратный отсчет, настроенный на 15 минут.
	Символ таймераВыбрав сенсор вытяжки, нажмите на сенсор управления работой таймера, чтобы настроить обратный отсчет времени.
	Символ обслуживания жирового фильтра Сигнализация о необходимости очистить жировой фильтр, отображаемая индикатором, активирована всегда.Сброс и включение фильтраПосле проведения обслуживания фильтра:в течение 5 секунд нажмите кнопку . - индикатор жироулавливающего фильтра выключается и начинается обратный отсчет времени.

Символ обслуживания угольного фильтра

По стандартной настройке вытяжка работает в режиме всасывания. При отключенной нагрузке нажмите на сенсор управления вытяжкой, чтобы привести в действие функцию всасывания. Еще раз нажмите на сенсор в течение 5 секунд, чтобы:

Включить угольный фильтр

Символ угольного фильтра (против запахов) включается на 1 секунду.

Выключить угольный фильтр

Символ угольного фильтра (против запахов) мигает два раза.

После активации включение символа указывает на необходимость выполнить обслуживание угольного фильтра (против запахов).

Восстановление и регенерация угольного фильтра

После проведения обслуживания фильтра:

в течение 5 секунд нажмите кнопку . - индикатор фильтра против запахов выключается и начинается обратный отсчет времени.

13. НАСТРОЙКА МЕНЮ ПОЛЬЗОВАТЕЛЯ

Перед проведением процедуры рекомендуется прочитать весь раздел.

– Нажмите .① – Снова нажмите и удерживайте 3 секунды. – Кнопка начнет мигать. – Нажмите и удерживайте : дисплеи варочных зон показывают – Удерживая нажатой кнопку, начните нажимать дисплеи варочных зон, двигаясь по часовой стрелке, начиная с той, которая находится спереди слева.

Левый задний дисплей отображает последовательно

и число от 2 до 7, указывающее код меню.

Левый передний дисплей отображает число, которое зависит от параметров, указанных в выборе.

– Нажмите левый задний дисплей. – Выберите число на панели мощности, чтобы открыть код меню. – Нажмите левый передний дисплей. – Выберите число на панели мощности, чтобы выбрать какое-либо значение.

См. технические характеристики в таблице ниже:

Код меню	Описание Значение
U2	Меню управления громкостью звука при нажатии кнопок.	0 - Звук отключен1 - Мин.3 - Макс.
U3	Меню управления громкостью зуммера таймера.	0 - Звук отключен1 - Мин.3 - Макс.
U4	Меню управления уровнем яркости дисплея.	0 - Макс.9 - Мин.
U5	Меню управления анимацией обратного отсчета.	0 - Анимация от-ключена1 - Анимация включена
U6	Меню функции распознавания наличия кастрюли.	0 - Включено1 - Выключено
U7	Меню управления сигнализацией окончания обратного отсчета	0 - Непрерывное мигание и выключение1 - Десять миганий и выключение2 - Одно мигание и выключение

– После ввода правильного значения , подтвердите, нажав и удерживая секунды. – Для выхода из меню без сохранения нажмите

Если не предпринять никаких действий, пользовательское меню закроется через 1 минуту.

Прибор оснащен функцией регулировки мощности с электронным управлением.

Эта функция управляет подачей максимальной мощности 3700 Вт между комбинированными варочными зонами (слева и справа), оптимизируя ее распределение и не допуская перегрузки системы.

С этой целью общая мощность варочной панели постоянно контролируется и в случае необходимости снижается. Если подача требуемой общей мощности невозможна, элемент системы контроля по стандартной настройке снижает мощность другого нагревательного элемента до ближайшего нижнего уровня соответствующей кривой мощности, чтобы потребление тока не превышало 16 А.

В таком случае генератор отслеживает последнюю, наиболее приоритетную команду, отправленную с интерфейса пользователя, и понижает, если нужно, ранее заданные настройки для другого нагревательного элемента.

Функция регулировки мощности включается также до обнаружения наличия кастрюли на нагревательном элементе.

Пример

Если для варочной зоны 1 выбран дополнительный уровень мощности (boost) (P), варочная зона 2 не может одновременно превышать уровень мощности 9 и будет автоматически ограничена.

15. РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ КАСТРЮЛЬ

Какие кастрюли использовать

Используйте только кастрюли с дном из ферромагнитного материала, пригодного для использования на индукционных плитах:

• чугун • эмалированная сталь • углеродистая сталь • нержавеющая сталь (также не целиком) • алюминий с ферромагнитным покрытием или днище с ферромагнитной пластиной

Чтобы определить пригодность кастрюли, проверьте наличие символа

(как правило, выштампован на дне). Также можно поднести магнит к дну кастрюли. Если он прилипнет, это означает, что кастрюлю можно использовать на индукционной плите.

Для обеспечения оптимальной эффективности всегда используйте кастрюли с плоским дном, которые могут равномерно распределять тепло. Не идеально ровное дно может влиять на теплопередачу.

Порядок использования кастрюль

Минимальный диаметр кастрюли или сковороды для разных зон нагрева.

Для обеспечения правильной работы варочной поверхности, кастрюля должна покрывать одну или несколько контрольных точек, указанных на поверхности, и иметь подходящий минимальный диаметр.

Всегда используйте варочную зону, которая лучше всего соответствует диаметру дна кастрюли.

Варочные зоны	Диаметр дна кастрюли
	мин. ∅ (рекомен-дуемый)	макс. ∅ (рекомен-дуемый)
Комбинированная левая/правая	190 мм	230 мм

Одинарные левая/правая

110 мм

190 мм

Пустые кастрюли или сковороды с тонким дном

Не используйте пустые кастрюли или сковороды с тонким дном на варочной поверхности, так как это не позволит контролировать температуру или автоматически отключить варочную зону, если температура слишком высокая, что приведет к риску повреждения кастрюли или варочной поверхности.

Если это произойдет, не трогайте ничего и подождите, пока все компоненты остынут.

Если появляется сообщение об ошибке, обратитесь к разделу «Устранение неисправностей».

Обычный шум при работе варочной панели

Индукционная технология основывается на создании электромагнитных полей. Электромагнитные поля генерируют тепло непосредственно на дне кастрюли. Кастрюли и сковороды могут создавать самые разные шумы или вибрировать, что зависит от их конструкции.

Различные типы шумов описаны ниже.

Легкое жужжание (как шум трансформатора)

Такой шум возникает при готовке с высоким уровнем нагрева и зависит от количества энергии, передаваемой с зоны нагрева на кастрюлю. Шум прекращается или уменьшается при снижении уровня нагрева.

Легкий свист

Такой шум возникает, когда емкость для готовки пустая, и прекращается, как только емкость заполняется водой или продуктами.

Потрескивание

Такой шум возникает, когда кастрюля состоит из многочисленных, наслоенных друг на друга материалов, и вызван вибрацией поверхностей соприкасающихся материалов. Этот шум

издают кастрюли, он может меняться в зависимости от количества и типа приготовления продуктов.

Сильный свист

Такой шум возникает, когда кастрюля состоит из многочисленных, наслоенных друг на друга материалов, а также, когда кастрюли максимально нагреваются или ставятся на две зоны нагрева. Шум прекращается или уменьшается при снижении уровня нагрева

Шум вентилятора

Для правильной работы электронной системы необходимо регулировать температуру варочной поверхности. Для этого варочная поверхность оборудована охлаждающим вентилятором, который приходит в действие для снижения и регулировки температуры электронной системы. Иногда вентилятор продолжает работать и после выключения прибора, если система отмечает слишком высокую температуру варочной панели.

Ритмичные звуки, схожие с тиканьем часов

Такой шум возникает, только когда в работе находится не менее трех зон нагрева, и пропадает или уменьшается в момент отключения одной из них.

Описанные виды шумов являются обычным для индукционной технологии явлением и не могут считаться дефектами работы прибора.

1. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Код ошибки	Описание	Возможная причина ошибки	Способ устранения
«Звуковой сигнал при включении. Код ошибки не отображается»	Не действует устройство управления вытяжкой	Поврежден или плохо соединен кабель LIN с электронной платой вытяжки	Проверка соединения / замена кабеля LIN
ER03	Варочная поверхность отключается через 10 секунд.	Обнаружена непрерывная активация кнопки.Наличие воды или кастрюли на панели управления.	Удалите воду или снимите кастрюлю со стеклокерамической поверхности и с панели управления.
ER21	Варочная поверхность выключается.	Внутренняя температура электронных узлов слишком высокая.	Дайте варочной поверхности остыть.Проверьте, имеет ли варочная поверхность достаточную вентиляцию.Если ошибка не устранена, свяжитесь со службой поддержки.
E2	Соответствующая варочная зона отличается.	Пустая или неподходящая кастрюля.Температура кастрюли или поверхности из стеклокерамики слишком высокая.Температура электронных узлов слишком высокая.	Дайте варочной поверхности остыть.Используйте подходящую кастрюлю.Не нагревать пустые кастрюли.
E3	Соответствующая варочная зона отличается.	Неподходящая кастрюля.Кастрюля теряет свои магнитные свойства и может повредить индукционную варочную поверхность.	Используйте подходящую кастрюлю.Ошибка автоматически очищается через 8 с, и варочную зону можно использовать снова.В случае дальнейших ошибок необходимо заменить кастрюлю.Если ошибка не устранена, свяжитесь со службой поддержки.
E6	Варочная зона не включается.	Напряжение питания и/или частота вне рабочего диапазона.	Проверьте напряжение и/или частоту сети.При необходимости свяжитесь со службой поддержки.
E8	Варочные зоны отключаются.	Отказ вентилятора.Вентилятор забит пылью или во-локнами.	Очистите вентилятор и удалите все посторонние предметы.Если ошибка не устранена, свяжитесь со службой поддержки.

E4-E5-E7-E9-ER20-ER22ER31-ER36-ER42-ER47-EA-EH

Отключите варочную поверхность от сети питания.Подождите несколько секунд, затем снова подключите варочную поверхность к сети питания.Если проблема не устранена, обратитесь в сервисный центр и укажите код ошибки, отображаемый на дисплее.

17. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ - РЕМОНТ И СООТВЕТСТВИЕ

• Следите за тем, чтобы обслуживание электрических устройств прибора выполнялось только представителями изготовителя или сервисного центра.
• Следите за тем, чтобы поврежденные электрические провода заменялись только представителями изготовителя или сервисного центра.

При обращении в сервисный центр просим сообщать следующую информацию:

• Тип неисправности

• Модель прибора (Арт./Код)

• Серийный номер (S.N.)

Такая информация приведена на опознавательной табличке. Идентификационная табличка закреплена на основании прибора.

Информация об изделии в соответствии с нормой № 66/2014

Применимые стандарты:

EN/IEC 60350-2

EN/IEC 50564

CE

Данное устройство спроектировано, изготовлено и реализовано в соответствии с директивами ЕЭС:

18. ТЕХНИЧЕСКИЕ ДАННЫЕ

Идентификация изделия

Тип: 4300

Модель: FSM 7081R HI

Смотри опознавательную табличку, закрепленную к основанию прибора. Изготовитель постоянно вносит улучшения в свою продукцию. Поэтому текст и иллюстрации в данных инструкциях по эксплуатации могут быть изменены без предупреждения. Более подробная информация о технических характеристиках доступна на сайте: www.franke.com

МОДЕЛЬ	FSM 7081R HI
Максимальная общая мощность (поверхность + вытяжка)	7,62 кВт (базовая настройка)
Максимальная общая мощность (поверхность + вытяжка)	4,72 кВт
Максимальная общая мощность (поверхность + вытяжка)	3,72 кВт
Максимальная общая мощность (поверхность + вытяжка)	3,02 кВт

1,2 Гибкая варочная зона 1 + 2 В режиме «мост»3,4 Гибкая варочная зона 3 + 4 В режиме «мост»
Параметр	Значение	Размеры (мм)
Полезные размеры	-	700 × 520 (Дл x Гл)
Напряжение/частота питания	220-240 В, 50 Гц; 220 В, 60 Гц 2Н ~ 380-415 В, 50 Гц; 2Н ~ 380 В, 60 Гц
Данные электрической системы и нагревательных элементов
Зона нагрева 1,2,3,4	2100 Вт; Power Boost: 3000 Вт	210 × 190
Параметр Значение Размеры (мм)
Гибкая зона нагрева1+2, 3+4	3000 Вт; PowerBoost: 3700 Вт	210 x 380
Параметр Значение Размеры (мм)
Вес прибора 21 кг
Количество зон нагрева	4
Источник тепла индукция

1. ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
