ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 04-622 NEO tools

GR ΕΓΧΕΙΡ'ΙΔΙΟ ΜΕΤΑΦΡΑΣΗΣ (ΧΡΗΣΤΗ)......48

ΕΓΧΕΙΡΪΔΙΟ ΜΕΤΑΦΡΑΣΗΣ (ΧΡΗΣΤΗ)

Ασύρματο μηχάνημα συγκόλλησης σωλήνων: 04-622

ΣΗΜΕΪΩΣΗ: ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΓΗΣΕΤΕ ΤΟΝ ΕΞΟΠΛΙΣΜΟ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΓΙΔΙΟ ΚΑΙ ΦΥΛΑΣΕΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ. ΆΤΟΜΑ ΠΟΥ ΔΕΝ ΈΧΟΥΝ ΔΙΑΒΑΣΕΙ ΤΙΣ ΟΔΗΓΓΙΕΣ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΟΥΝ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ, ΤΗ ΡΥΘΜΙΣΗ Ή ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ.

ΕΙΔΙΚΈΣ ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕ'ΙΑΣ ΣΗΜΕΙΩΣΗ!

Διαβάστε προσεκτικά τις οδηγίες λειτουργίας, ακολουθήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές. Η συσκευή έχει σχεδιαστεί για ασφαλή λειτουργία. Παρ' όλα αυτά: η εγκατάσταση, η συντήρηση και η λειτουργία της συσκευής μπορεί να είναι επικίνδυνες. Ακολουθώντας τις παρακάτω διαδικασίες θα μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας, τραυματισμού και θα μειώσετε το χρόνο εγκατάστασης της συσκευής

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΓΙΑ ΝΑ ΕΞΟΙΚΕΙΩΘΕΙΤΕ ΜΕ ΤΗ ΣΥΣΚΕΥΗ ΦΥΛΑΞΤΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕ'ΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Φυλάξτε το κείμενο αυτών των οδηγιών σε ασφαλές μέρος για πιθανή μελλοντική αναφορά. Άτομα που δεν είναι εξοικειωμένα με το κείμενο των οδηγιών δεν πρέπει να χειρίζονται τη μηχανή συγκόλλησης πλαστικών σωλήνων.

Αυτός ο εξοπλισμός δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές αισθητηριακές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας ή εξοικείωσης με τον εξοπλισμό, εκτός εάν επιβλέπονται ή σύμφωνα με τις οδηγίες χρήσης που δίνονται από τους υπεύθυνους για την ασφάλειά τους. Τα παιδιά πρέπει να επιβλέπονται ώστε να διασφαλίζεται ότι δεν παιζουν με τον εξοπλισμό.

ΓΕΝΙΚΟΪ ΌΡΟΙ ΑΣΦΑΛΕΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε προσεκτικά τις οδηγίες. Η παράλειψη των παρακάτω οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό. Η λέξη "ηλεκτρικό εργαλείο" σε όλες τις προειδοποιήσεις που δίνονται παρακάτω σημαίνει ηλεκτρικό εργαλείο που τροφοδοτείται από το δίκτυο (ενσύρματο) ή ηλεκτρικό εργαλείο που τροφοδοτείται από μπαταρία (ασύρματο).

ΤΟΠΟΣ ΕΡΓΑΣΙΑΣ

• Ο χώρος εργασίας πρέπει να διατηρείται τακτοποιημένος και καλά φωτισμένος. Η αταξία και ο κακός φωτισμός συμβάλλουν στα ατυχήματα.
• Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εκρηκτικές ατμόσφαιρες που δημιουργούνται από εύφλεκτα υγρά, αέρια ή σκόνη.
• Μην επιτρέπετε σε παιδιά ή παρατηρητές να εισέρχονται στην περιοχή εργασίας των ηλεκτρικών εργαλείων. Η απόσπαση της προσοχής τους μπορεί να προκαλέσει απώλεια του ελέγχου του ηλεκτρικού εργαλείου.

ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

• Η μηχανή συγκόλλησης πρέπει να τροφοδοτείται από μπαταρίες που προορίζονται για τη μηχανή. Να συμμορφώνεται με τις παραμέτρους που καθορίζονται στην πινακίδα τύπου της συσκευής.
• Οι μπαταρίες πρέπει να χωράνε στις υποδοχές. Οι υποδοχές και οι μπαταρίες δεν πρέπει ποτέ να τροποποιούνται με

οποιονδήποτε τρόπο. Η απουσία μετατροπών στις μπαταρίες και τις πρίζες μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή σε υγρές συνθήκες. Εάν εισέλθει νερό στο ηλεκτρικό εργαλείο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
• Όταν το ηλεκτρικό εργαλείο χρησιμοποιείται σε εξωτερικούς χώρους, τα καλώδια σύνδεσης του φορτιστή θα πρέπει να επεκτείνονται με καλώδια προέκτασης σχεδιασμένα για χρήση σε εξωτερικούς χώρους (κλάση ηλεκτρικής προστασίας I, IP 54 με μόνωση από καουτσούκ ή ισοδύναμο). Η χρήση κατάλληλου καλωδίου προέκτασης για εργασίες σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

ΠΡΟΣΩΠΙΚΗ ΑΣΦΑΛΕΙΑ

• Να είστε προνοητικοί, να παρακολουθείτε τη λειτουργία του ηλεκτρικού εργαλείου και να χρησιμοποιείτε την κοινή λογική όταν εργάζεστε με το ηλεκτρικό εργαλείο. Μην χειρίζεστε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας κατά το χειρισμό ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό.
• Χρησιμοποιήστε προστατευτικό εξοπλισμό. Φοράτε πάντα προστατευτικά γάντια.
• Πριν από την εκκίνηση της μηχανής συγκόλλησης, προετοιμάστε τον χώρο εργασίας. Η εγκατάλειψη περιπτών εργαλείων ή ανπικειμένων (ακαταστασία στην περιοχή εργασίας) μπορεί να προκαλέσει τραυματισμούς.
• Μην υπερεκτιμάτε τις δυνατότητές σας. Σταθείτε με αυτοπεποίθηση και ισορροπία ανά πάσα στιγμή. Αυτό θα σας επιτρέψει να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε απρόβλεπτες καταστάσεις.
• Τυθείτε κατάλληλα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά, τα ρούχα και τα γάντια σας μακριά από τα θερμαινόμενα μέρη. Τα χαλαρά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από μέρη του ηλεκτρικού εργαλείου.

ΧΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

• Αποσυνδέστε το φις από την πηγή τροφοδοσίας του ηλεκτρικού εργαλείου πριν προβείτε σε οποιαδήποτε ρύθμιση, αντικατάσταση εξαρτημάτων ή αποθήκευση. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο τυχαίας εκκίνησης του ηλεκτρικού εργαλείου.
• Фулáξτε το μη χρησιμοποιημένο ηλεκτρικό εργαλείο μακριά από παιδιά και μην επιτρέπτε σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή τις παρούσες οδηγίες να εργάζονται με το ηλεκτρικό εργαλείο.
• Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια ανεκπαίδευτων χρηστών.
• Το ηλεκτρικό εργαλείο πρέπει να επιθεωρείται. Ελέγξε την ευθυγράμμιση ή τη στερέωση των κινούμενων μερών, τη θραύση εξαρτημάτων και οτιδήποτε άλλο μπορεί να επηρεάσει το ηλεκτρικό εργαλείο. Εάν διαπιστωθούν ζημιές, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν από τη χρήση. Η ακατάλληλη συντήρηση του ηλεκτρικού εργαλείου είναι η αιτία πολλών ατυχημάτων.
• Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τον εξοπλισμό και τα εργαλεία εργασίας κ.λπ. σύμφωνα με τις παρούσες οδηγίες και για τον προβλεπόμενο σκοπό, λαμβάνοντας υπόψη τις συνθήκες εργασίας και το είδος της εργασίας που πρόκειται να εκτελεστεί. Η χρήση του ηλεκτρικου εργαλείου με τρόπο για τον οποίο δεν προορίζεται μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

ΕΠΙΣΚΕΥΗ

Όλες οι επισκευές πρέπει να πραγματοποιούνται από εξειδικευμένο ηλεκτρολόγο με τη χρήση μόνο γνήσιων ανταλλακτικών (εξουσιοδοτημένα κέντρα σέρβις). Έτσιθα διασφαλιστεί ότι το ηλεκτρικό εργαλείο θα συνεχίσει να είναι ασφαλές.

ΚΑΝΩΝΕΣ ΑΣΦΑΛΕΓΙΑΣ ΦΟΡΤΙΣΤΗ ΚΑΙ ΜΠΑΤΑΡΓΙΑΣ

ΣΩΣΤΟΣ ΧΕΙΡΙΣΜΟΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

• Η διαδικασία φόρτισης της μπαταρίας θα πρέπει να βρίσκεται υπό τον έλεγχο του χρήστη.
• Αποφύγετε τη φόρτιση της μπαταρίας σε θερμοκρασίες κάτω των 0°C.
• Φορτίζετε τις μπαταρίες μόνο με τον φορτιστή που συνιστά ο κατασκευαστής. Η χρήση φορτιστή που έχει σχεδιαστεί για τη φόρτιση διαφορετικού τύπου μπαταριών ενέχει κίνδυνο πυρκαγιάς.
• Όταν η μπαταρία δεν χρησιμοποιείται, κρατήστε την μακριά από μεταλλικά αντικείμενα, όπως συνδετήρες, κέρματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορούν να προκαλέσουν βραχυκύκλωμα στους ακροδέκτες της μπαταρίας. Το βραχυκύκλωμα

των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά.

Σε περίπτωση βλάβης ή/και κακής χρήσης της μπαταρίας, ενδέχεται να εκλυθούν αέρια. Αερίστε τον χώρο, συμβουλευτείτε έναν γιατρό σε περίπτωση δυσφορίας. Τα αέρια ενδέχεται να προκαλέσουν βλάβη στην αναπνευστική οδό.

• Διαρροή υγρών από την μπαταρία μπορεί να συμβεί σε ακραίες συνθήκες. Η διαρροή υγρού από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα. Εάν εντοπιστεί διαρροή, προχωρήστε ως εξής:
• Σκουπίστε προσεκτικά το υγρό με ένα κομμάτι πανί. Αποφύγετε την επαφή του υγρού με το δέρμα ή τα μάτια.
• εάν το υγρό έρθει σε επαφή με το δέρμα, η σχετική περιοχή του σώματος πρέπει να πλυθεί αμέσως με άφθονο καθαρό νερό ή να εξουδετερωθεί το υγρό με ένα ήπιο οξύ, όπως χυμό λεμονιού ή ξύδι.
• εάν το υγρό εισέλθει στα μάτια, ξεπλύνετε τα αμέσως με άφθονο καθαρό νερό για τουλάχιστον 10 λεπτά και ζητήστε ιατρική συμβουλή.
• Μην χρησιμοποιείτε μπαταρία που έχει υποστεί ζημιά ή έχει τροποποιθεί. Οι κατεστραμμένες ή τροποποιημένες μπαταρίες ενδέχεται να λειτουργήσουν απρόβλεπτα, με αποτέλεσμα να προκληθεί πυρκαγιά, έκρηξη ή κίνδυνος τραυματισμού.

Η μπαταρία δεν πρέπει να εκτίθεται σε υγρασία ή νερό.

• Κρατάτε πάντα την μπαταρία μακριά από πηγή θερμότητας. Μην την αφήνετε σε περιβάλλον υψηλής θερμοκρασίας για μεγάλα χρονικά διαστήματα (σε άμεσο ηλιακό φως, κοντά σε καλοριφέρ ή οπουδήποτε η θερμοκρασία υπερβαίνει τους 50°C).
• Μην εκθέτετε την μπαταρία σε φωτιά ή σε υπερβολικές θερμοκρασίες. Η έκθεση σε φωτιά ή σε θερμοκρασίες άνω των 130°C μπορεί να προκαλέσει έκρηξη.

ΣΗΜΕΙΩΣΗ: Μια θερμοκρασία 130°C μπορεί να προσδιοριστεί ως 265°F.

Πρέπει να τηρούνται όλες οι οδηγίες φόρτισης και η μπαταρία δεν πρέπει να φορτίζεται σε θερμοκρασία εκτός του εύρους που καθορίζεται στον πίνακα ονομαστικών τιμών των οδηγιών λειτουργίας. Η λανθασμένη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός του καθορισμένου εύρους μπορεί να προκαλέσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο πυρκαγιάς.

ΕΠΙΣΚΕΥΗ ΜΠΑΤΑΡΙΑΣ:

• Οι κατεστραμμένες μπαταρίες δεν πρέπει να επισκευάζονται. Η επισκευή της μπαταρίας επιτρέπεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένο κέντρο σέρβις.
• Η χρησιμοποιημένη μπαταρία θα πρέπει να μεταφερθεί σε κέντρο απόρριψης αυτού του τύπου επικίνδυνων αποβλήτων.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΓΙΑΣ ΓΙΑ ΤΟ ΦΟΡΤΙΣΤΗ

• Ο φορτιστής δεν πρέπει να εκτίθεται σε υγρασία ή νερό. Η είσοδος νερού στο φορτιστή αυξάνει τον κίνδυνο ηλεκτροπληξίας. Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο σε εσωτερικούς χώρους σε ξηρούς χώρους.
• Αποσυνδέστε το φορτιστή από το ηλεκτρικό δίκτυο πριν από οποιαδήποτε εργασία συντήρησης ή καθαρισμού.
• Μην χρησιμοποιείτε τον φορτιστή τοποθετημένο σε εύφλεκτη επιφάνεια (π.χ. χαρτί, υφάσματα) ή κοντά σε εύφλεκτες ουσίες. Λόγω της αύξησης της θερμοκρασίας του φορτιστή κατά τη διαδικασία φόρτισης, υπάρχει κίνδυνος πυρκαγιάς.
• Ελέγχετε την κατάσταση του φορτιστή, του καλωδίου και του βύσματος κάθε φορά πριν από τη χρήση. Εάν διαπιστωθεί ζημιά - μην χρησιμοποιείτε τον φορτιστή. Μην επιχειρήσετε να αποσυναρμολογήσετε το φορτιστή. Παραπέμψτε όλες τις επισκευές σε εξουσιοδοτημένο συνεργείο σέρβις. Η ακατάλληλη εγκατάσταση του φορτιστή μπορεί να προκαλέσει κίνδυνο ηλεκτροπληξίας ή πυρκαγιάς.
• Τα παιδιά και τα σωματικά, συναισθηματικά ή διανοητικά ανάπηρα άτομα, καθώς και άλλα άτομα των οποίων η εμπειρία ή οι γνώσεις δεν επαρκούν για να χειριστούν το φορτιστή με όλες τις προφυλάξεις ασφαλείας, δεν πρέπει να χειρίζονται το φορτιστή χωρίς την επίβλεψη ενός υπεύθυνου ατόμου. Διαφορετικά, υπάρχει κίνδυνος να γίνει λάθος χειρισμός της συσκευής με αποτέλεσμα να προκληθεί τραυματισμός.

Όταν ο φορτιστής δεν χρησιμοποιείται, θα πρέπει να αποσυνδέεται από το ηλεκτρικό δίκτυο.

Πρέπει να τηρούνται όλες οι οδηγίες φόρτισης και η μπαταρία δεν πρέπει να φορτίζεται σε θερμοκρασία εκτός του εύρους που καθορίζεται στον πίνακα ονομαστικών τιμών των οδηγιών λειτουργίας. Η λανθασμένη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός του καθορισμένου εύρους μπορεί να προκαλέσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο πυρκαγιάς.

ΕΠΙΣΚΕΥΗ ΦΟΡΤΙΣΤΗ

- Ένας ελαττωματικός φορτιστής δεν πρέπει να επισκευάζεται. Η επισκευή του φορτιστή επιτρέπεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένοκέντρο σέρβις.

ΠΡΟΣΟΧΗ: Η συσκευή έχει σχεδιαστεί για λειτουργία σε εσωτερικούς χώρους.

Παρά τη χρήση ενός εγγενώς ασφαλούς σχεδιασμού, τη χρήση μέτρων ασφαλείας και πρόσθετων προστατευτικών μέτρων, υπάρχει πάντα ένας υπολειπόμενος κίνδυνος τραυματισμού κατά τη διάρκεια της εργασίας.

Οι μπαταρίες Li-Ion μπορούν να διαρρεύσουν, να πάρουν φωτιά ή να εκραγούν εάν θερμανθούν σε υψηλές θερμοκρασίες ή βραχυκυκλωθούν. Μην τις αποθηκεύετε στο αυτοκίνητο κατά τη διάρκεια ζεστών και ηλιόλουστων ημερών. Μην ανοίγετε το πακέτο μπαταριών. Οι μπαταρίες Li-Ion περιέχουν ηλεκτρονικές διατάξεις ασφαλείας, οι οποίες, αν καταστραφούν, μπορεί να προκαλέσουν πυρκαγιά ή έκρηξη της μπαταρίας.

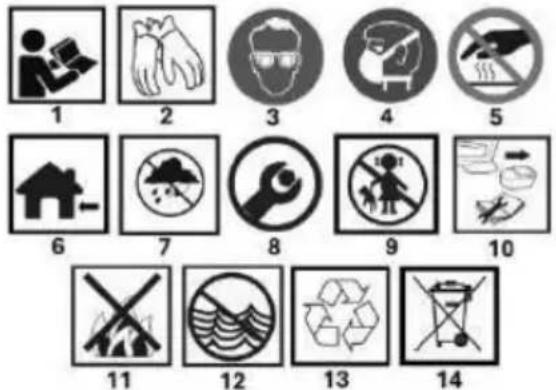

ΕΙΚΟΝΟΓΡΑΜΜΑΤΑ ΚΑΙ ΠΡΟΕΙΔΟΠΟΓΗΣΕΙΣ

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1. Διαβάστε τις οδηγίες λειτουργίας, τηρήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές!

2.Φοράτε προστατευτικά γάντια με ατομικό προστατευτικό εξοπλισμό

3.Φοράτε γυαλιά ασφαλείας προσωπικού προστατευτικού εξοπλισμού

4.Wear προσωπικός προστατευτικός εξοπλισμός προστατευτική μάσκα

5.Caution καυτή επιφάνεια

1. For εσωτερική χρήση

7.Protect από τη βροχή, την υγρασία

8.Απαιτεί συναρμολόγηση πριν από τη χρήση

10.Αποσυνδέστε από την παροχή ρεύματος πριν από τη συντήρηση, την επισκευή

11.Μην ρίχνετε τα κύτταρα στη φωπά

12.Μην ρίχνετε τα κύπαρα στο νερό

13.Επιλεκτική ανακύκλωση

14.Mην απορρίπτετε μαζί με τα οικιακά απορρίμματα

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΣΤΟΙΧΕ'ΙΩΝ

Η ακόλουθη αρίθμηση αναφέρεται στα στοιχεία της συσκευής που εμφανίζονται στις σελίδες γραφικών του παρόντος εγχειριδίου.

Ονομασία Σχ. Α	Περιγραφή
1	Δακτύλιοι θέρμανσης
2	Πιάτο θερμότητας
3	Βίδες στερέωσης για μανίκια θέρμανσης
4	Πίνακας ελέγχου
5	Λαβή μηχανής συγκόλλησης
6	Υποδοχή μπαταρίας
7	Επαναφορτιζόμενη μπαταρία (δεν περιλαμβάνεται)
8	Βάση στεγανοποίησης
Ονομασία Σχήμα Β	Περιγραφή
1	LED
2	Εμφάνιση
3	Διακόπτης
4	Κουμπί ελέγχου θερμοκρασίας (+) αύξηση
5	Κουμπί ελέγχου θερμοκρασίας (-) μείωση

* Ενδέχεται να υπάρχουν διαφορές μεταξύ του γραφικού και του πραγματικού προϊόντος

ΣΚΟΠΟΣ

Η μηχανή συγκόλλησης για πλαστικούς σωλήνες και εξαρτήματα ΡΡ είναι ένα εργαλείο θέρμανσης της τρίτης κατηγορίας ηλεκτρικής προστασίας, το οποίο χρησιμοποιεί μια υψηλής ποιότητας ηλεκτρική πλάκα θέρμανσης και το σύστημα ελέγχου της. Το σύστημα ελέγχου της θερμοκρασίας στη συσκευή συγκόλλησης αποτελεί επίσης την προστασία της συσκευής από υπερθέρμανση. Η μηχανή συγκόλλησης τροφοδοτείται από μπαταρία με συνεχές ρεύμα. Η μηχανή συγκόλλησης εξασφαλίζει γρήγορή και ομοιόμορφη θέρμανση τόσο των σωλήνων όσο και των εξαρτημάτων, γεγονός που προφανώς έχει αντίκτυπο στην ποιότητα της σύνδεσης. Η ευκολία χρήσης καθιστά δυνατή τη μείωση του χρόνου εργασίας του εγκαταστάτη. Η μηχανή συγκόλλησης είναι εξοπλισμένη με ειδική βάση, η οποία μπορεί να προσαρτηθεί στο περίβλημα της μηχανής, χρησιμοποιώντας τις υποδοχές στερέωσης στο περίβλημα. Η méθοδος στερέωσης είναι εύκολη, βολική και εππρέπει την ασφαλή σύνδεση των εξαρτημάτων.

ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΣΥΣΚΕΥ'ΗΣ

ΠΡΙΝ ΑΠΟ ΤΗΝ ΈΝΑΡΕΗ ΤΩΝ ΕΡΓΑΣΙΩΝ

Ατομα που δεν έχουν διαβάσει τις οδηγίες χρήσης και δεν είναι εξοικειωμένα με τον τρόπο λειτουργίας του συγκολλητή σωλήνων δεν πρέπει να τον χρησιμοποιούν. Η συγκόλληση πρέπει να εκτελείται από εξειδικευμένο και έμπειρο προσωπικό που είναι εξοικειωμένο με όλες τις απαραίτητες διαδικασίες ασφαλείας. Διαλύτες, λιποδιαλύτες και άλλα εύφλεκτα υλικά πρέπει να απομακρύνονται από το χώρο εργασίας πριν από τη συγκόλληση.

Βεβαιωθείτε ότι ο περιβάλλων αέρας δεν περιέχει υψηλές συγκεντρώσεις σκόνης, όξινων ατμών, αερίων ή εύφλεκτων ουσιών. Να είστε ιδιαίτερα προσεκτικοί όταν εκτελείτε εργασίες επισκευής σε σωλήνες και δεξαμενές που περιέχουν ή έχουν χρησιμοποιηθεί για την αποθήκευση εύφλεκτων υγρών ή αερίων.

Για να διασφαλιστεί η ασφαλής λειτουργία του ηλεκτρικού εργαλείου, θα πρέπει να ληφθούν υπόψη διάφορες προφυλάξεις και διαδικασίες πριν από τη θέση σε λειτουργία:

• Ελέγξτε ότι τα εξαρτήματα είναι σωστά συναρμολογημένα και σε καλή κατάσταση. Ποτέ μην χρησιμοποιείτε κατεστραμμένα εξαρτήματα.
• Αντικαταστήστε τα ελαττωματικά ή κατεστραμμένα εξαρτήματα, καθώς και όλα τα άλλα φθαρμένα εξαρτήματα.
• Εάν έχετε οποιεσδήποτε ερωτήσεις ή δυσκολίες, επικοινωνήστε με τον αντιπρόσωπό σας.

ΚΑΤΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

Μην επιτρέπτετε σε τρίπους να εισέρχονται στην περιοχή εργασίας του ηλεκτρικού εργαλείου. Ποτέ μην εργάζεστε όταν υπάρχουν ζώα ή άνθρωποι, οίως παιδία, στη ζώνη κινδύνου.

Ο χώρος εργασίας πρέπει να είναι καθαρός, τακτοποιημένος και καλά φωτισμένος για να μειώνεται ο κίνδυνος ατυχημάτων. Για την αποφυγή τυχόν κινδύνων που σχετίζονται με τη διαδικασία συγκόλλησης, θα πρέπει πάντα να φοριέται ρουχισμός και ΜΑΠ. Η χρήση εγκεκριμένων ΜΑΠ μειώνει τον κίνδυνο τραυματισμού. Κατά την εργασία να έχετε πάντα το νου σας στη θερμή πλάκα και στους δακτυλίους.

Όταν χειρίζεστε ένα ηλεκτρικό εργαλείο, να θυμάστε όπ:

• Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο σε υγρές ή βρεγμένες συνθήκες,
• Οι αναθυμιάσεις και τα αέρια που παράγονται κατά τη λειτουργία μπορούν να προκαλέσουν μόνιμες βλάβες στον οργανισμό.
• Για να αποφευχθούν αυτοί οι κίνδυνοι, ο χώρος εργασίας πρέπει να αερίζεται καλά, ώστε οι ατμοί και τα αέρια να βρίσκονται μακριά από την περιοχή αναπνοής.
• Μην αγγίζετε τη θερμαντική πλάκα χωρίς να αποσυνδέσετε την μπαταρία και να αφήσετε τη συσκευή να κρυώσει εντελώς.
  • Πρέπει πάντα να φοράτε γάντια,
• Αφήστε το ηλεκτρικό εργαλείο να κρυώσει εντελώς πριν το αποθηκεύσετε,

ΟΔΗΓΙΕΣ ΕΡΓΑΣΓΙΑΣ

• Ο συγκολλητής σωλήνων έχει σχεδιαστεί για τη συγκόλληση σωλήνων τόσο σε εμπορικά όσο και σε βιομηχανικά περιβάλλοντα. Είναι ένα φορητό ηλεκτρικό εργαλείο κατάλληλο για τροφοδοσία από μπαταρία.
• Αυτή η μηχανή συγκόλλησης χρησιμοποιείται για τη συγκόλληση πλαστικών σωλήνων και εξαρτημάτων (τύπου PP).
• Ο συγκολλητής σωλήνων δεν πρέπει να χρησιμοποιείται με λάθος τρόπο ή να υπερφορτώνεται.

• Κατά τη χρήση του συγκολλητή σωλήνων, πρέπει να τηρούνται ορισμένες προφυλάξεις και διαδικασίες λειτουργίας για την αποφυγή ατυχημάτων και τη διασφάλιση της μεγάλης διάρκειας ζωής και της σωστής λειτουργίας της συσκευής.

• Εάν η συγκόλληση γίνεται σε μικρούς χώρους, βεβαιωθείτε ότι αερίζονται καλά.

• Μην συγκολλάτε σε περιοχές που βάφονται ή καθαρίζονται.
• Χρησιμοποιείτε προστατευτική μάσκα όταν συγκολλάτε βαμμένα μέρη,
• Αποφύγετε τη χρήση του συγκολλητή σωλήνων σε χώρους με υψηλή συγκέντρωση σκόνης.
• Μην χρησιμοποιείτε τη μηχανή συγκόλλησης σωλήνων όταν η θερμοκρασία περιβάλλοντος είναι πάνω από 40°C.
• Μην τοποθετείτε φρεσκοσυγκολλημένα εξαρτήματα κοντά σε εύφλεκτες ουσίες.

ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ

STAND

- Τοποθετήστε τη βάση στον συγκολλητή σωλήνων και τις υποδοχές θέρμανσης στο μέγεθος που θα συγκολλήσετε:

ΣΗΜΕΙΩΣΗ: Οι δακτύλιοι συγκόλλησης σωλήνων έχουν διαφορετικά μεγέθη. Καθένα από αυτά είναι ένα σετ δύο εξαρτημάτων για τη θέρμανση του εσωτερικού και του εξωτερικού μέρους του σωλήνα.

• Ευθυγραμμίστε την οπή του πρώτου τμήματος του χπωνίου (χωρίς σπείρωμα) του επιθυμητού καπακιού θέρμανσης εικ. Α1 με την οπή της πλάκας θέρμανσης εικ. Α2.
• Τοποθετήστε τη βίδα στην οπή του χιτωνίου. Ευθυγραμμίστε το άλλο μέρος του χιτωνίου θέρμανσης (με σπείρωμα) με τη βίδα και σφίξτε το.

'ENAPEH KAI DIAKOP'H LEITOYPR'IAΣ

• Τοποθετήστε τη φορτισμένη μπαταρία στην υποδοχή Εικ. Α6
- Πατήστε το κουμπί On-Off εικ. Β3 η ψηφιακή οθόνη εικ. Β2 θα δείξει την τρέχουσα αρχική θερμοκρασία της εστίας εικ. Α2. Στη συνέχεια, πατήστε το κουμπί ρύθμισης θερμοκρασίας εικ. Β4 για να ρυθμίσετε την επιθυμητή θερμοκρασία, κάθε πάτημα θα την αλλάζει κατά 10 °C
- Είναι δυνατή η αύξηση και η μείωση της θερμοκρασίας σφράγισης στη συσκευή. Για να το κάνετε αυτό, χρησιμοποιήστε τα κουμπιά εικ. Β4 για να αυξήσετε τη θερμοκρασία ή εικ. Β5 για να μειώσετε τη θερμοκρασία.
- Κατά τη διάρκεια της διαδικασίας θέρμανσης, η λυχνία LED εικ. B1 ανάβει με κόκκινο χρώμα. Όταν ο συγκολλητής σωλήνων έχει φτάσει στην απαιτούμενη θερμοκρασία, η κόκκινη λυχνία LED εικ. B1 θα γίνει πράσινη.
- Η πλακέτα PCB (πίνακας ελέγχου) διαθέτει λειτουργία μνήμης θερμοκρασίας- όταν η μονάδα απενεργοποιείται και ενεργοποιείται, θα θερμαίνεται απευθείας στην τελευταία ρυθμισμένη θερμοκρασία.
- Όταν η μπαταρία είναι αποφορτισμένη, η λυχνία LED Eik. B1 αναβοσβήνει με κόκκινο χρώμα.

ΣΗΜΕΙΩΣΗ: Προκειμένου να εξοικειωθείτε με τη λειτουργία της μηχανής συγκόλλησης, συνιστάται να πραγματοποιήσετε αρκετές δοκιμές σε μικρά κομμάτια σωλήνων, προκειμένου να επιλέξετε τη βέλτιστη θερμοκρασία και το βέλτιστο χρόνο θέρμανσης για τους σωλήνες πριν από τη σύνδεση.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

• Αποσυνδέστε την μπαταρία πριν από τη συντήρηση και την επισκευή.
• Εάν η συσκευή δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, αφαιρέστε την μπαταρία από την υποδοχή.
• Περιμένετε να κρυώσει η μονάδα πριν τη συσκευάσετε και, στη συνέχεια, καθαρίστε την.
• Θυμηθείτε να καθαρίζετε τα μανίκια θέρμανσης μετά τη χρήση, ώστε να μην καταστραφεί η αντικολλητική επίστρωση των μανικιών. Μην χρησιμοποιείτε αιχμηρά ή τραχιά υλικά για τον καθαρισμό.
• Αποθηκεύστε το σφραγιστικό στην αρχική του συσκευασία.
• Αποθηκεύστε τη μονάδα σε ξηρό, δροσερό και καλά αεριζόμενο μέρος.
• Μην εκθέτετε τη συσκευή σε παρατεταμένο ηλιακό φως.

ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΤ:

• Συγκολλητής 1ρc.
  • Δακτύλιοι θέρμανσης 3kpl.
• Εξαγωνικό κλειδί 1τμχ.
  • Βίδες στερέωσης του δακτυλίου M8 2τμχ.
  • Τεχνική τεκμηρίωση 1kpl.

Ονομαστική τιμή 04-622
ΠΑΡΑΜΕΤΡΟ	ΑΞΙΑ
Τάση τροφοδοσίας	DC 18V (max 20V)
Θερμοκρασία επιφάνειας του χιτωνίου θέρμανσης	230°C-340°C

Κατηγορία προστασίας	III
Μάζα	0,83 kg
Τύποι μανικιών θέρμανσης	20mm/ 25mm/ 32mm
Έτος παραγωγής	2024
04-622 υποδεικνύει τόσο τον τύπο όσο και την ονομασία του μηχανήματος.

ΠΡΟΣΤΑΣ'ΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριψη. Επικοινωνήστε με τον αντιπρόσωπο του προϊόντος σας ή την τοπική αρχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν περιβαλλοντικά αδρανείς ουσίες. Ο μη ανακυκλωμένος εξοπλισμός ενέχει δυνητικό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία.
