72249 - ανεμιστήρας WESTINGHOUSE - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ανεμιστήρας οροφής
Μάρκα	Westinghouse
Μοντέλο	72249
Άνοιγμα (διάμετρος πτερυγίων)	254 cm
Αριθμός ταχυτήτων	6 ταχύτητες
Περιλαμβάνεται τηλεχειριστήριο	Ναι
Ελάχιστο ύψος εγκατάστασης (πτερύγια-δάπεδο)	3,05 μ
Δείκτης προστασίας	IP20 (μόνο εσωτερικό)
Χρήση	Εσωτερικό (σαλόνι, χολ, κλπ.)
Τροφοδοσία	Δίκτυο (απαιτεί διπολικό διακόπτη)
Διακόπτης εμπρός/πίσω λειτουργίας	Ναι (για αντιστροφή φοράς περιστροφής)
Συντήρηση	Καθαρίστε με μαλακή βούρτσα ή πανί που δεν αφήνει χνούδι· μη χρησιμοποιείτε νερό
Λίπανση	Καμία απαραίτητη (ρουλεμάν λιπασμένα εφ' όρου ζωής)
Ασφάλεια	Εγκατάσταση από εξειδικευμένο ηλεκτρολόγο· ελάχιστο ύψος 3,05 μ· μη χρησιμοποιείτε με ρυθμιστή ταχύτητας ημιαγωγών
Συμβατότητα ρυθμιστή ταχύτητας	Μόνο με το χειριστήριο ταχύτητας BF-5
Παρέχεται καλώδιο ασφαλείας	Ναι
Υλικό πτερυγίων	Φυσικό ξύλο (βαμμένο ή βερνικωμένο)
Εγγύηση	Συμβουλευτείτε τον κατασκευαστή
Βάρος	Περίπου 20 κιλά (εκτίμηση)

Συχνές ερωτήσεις - 72249 WESTINGHOUSE

Τι να κάνω αν ο ανεμιστήρας δεν ξεκινά;

Ελέγξτε τις ασφάλειες ή τον διακόπτη κυκλώματος. Βεβαιωθείτε ότι ο διακόπτης εμπρός/πίσω λειτουργίας δεν βρίσκεται στη μεσαία θέση. Εάν το πρόβλημα επιμένει, διακόψτε την τροφοδοσία και ελέγξτε τις ηλεκτρικές συνδέσεις στο μπλοκ συνδέσεων. Καλέστε εξειδικευμένο ηλεκτρολόγο εάν χρειαστεί.

Ο ανεμιστήρας κάνει θόρυβο, τι να κάνω;

Βεβαιωθείτε ότι όλες οι βίδες του κινητήρα και των στηριγμάτων πτερυγίων είναι καλά σφιγμένες (χωρίς υπερβολή). Αποφύγετε τη χρήση ρυθμιστή ταχύτητας ημιαγωγών (χρησιμοποιήστε μόνο το τηλεχειριστήριο ή το χειριστήριο BF-5). Προβλέψτε μια περίοδο στροφής 24 ωρών: οι περισσότεροι θόρυβοι εξαφανίζονται μετά από αυτό το διάστημα.

Ο ανεμιστήρας ταλαντεύεται, πώς να λύσω αυτό το πρόβλημα;

Ελέγξτε ότι τα στηρίγματα πτερυγίων είναι καλά στερεωμένα στον κινητήρα και ότι η επένδυση και το στήριγμα τοποθέτησης είναι σταθερά προσαρτημένα στη δοκό οροφής. Εάν η ταλάντωση επιμένει, ανταλλάξτε δύο γειτονικά πτερύγια για ανακατανομή του βάρους. Βεβαιωθείτε επίσης ότι η σφαίρα του στηρίγματος ανάρτησης είναι σωστά κλειδωμένη.

Ποιο είναι το ελάχιστο ύψος εγκατάστασης;

Η απόσταση μεταξύ των πτερυγίων και του δαπέδου πρέπει να είναι τουλάχιστον 3,05 μέτρα για την εξασφάλιση της ασφάλειας.

Μπορώ να χρησιμοποιήσω έναν κλασικό ρυθμιστή ταχύτητας με αυτόν τον ανεμιστήρα;

Όχι, η χρήση ρυθμιστή ταχύτητας ημιαγωγού απαγορεύεται. Πρέπει να χρησιμοποιείτε μόνο το παρεχόμενο τηλεχειριστήριο ή το χειριστήριο ταχύτητας αναφοράς BF-5 (ανταλλακτικό).

Πώς να καθαρίσω τον ανεμιστήρα;

Χρησιμοποιήστε μια μαλακή βούρτσα ή ένα πανί που δεν αφήνει χνούδι για να αποφύγετε γρατσουνιές. Μη χρησιμοποιείτε ποτέ νερό γιατί αυτό θα μπορούσε να καταστρέψει τον κινητήρα ή να προκαλέσει κίνδυνο ηλεκτροπληξίας. Η επικάλυψη είναι βερνικωμένη για ελαχιστοποίηση του αποχρωματισμού.

Πώς να συνδέσω το τηλεχειριστήριο με τον ανεμιστήρα;

Ο πομπός και ο δέκτης είναι προ-συνδεδεμένοι από το εργοστάσιο. Σε περίπτωση ανάγκης, μπορείτε να τα επανασυνδέσετε: εντός 5 δευτερολέπτων από την ενεργοποίηση του ανεμιστήρα, πατήστε ταυτόχρονα τα πλήκτρα διάρκειας και ενεργοποίησης του πομπού. Ο ανεμιστήρας θα εκπέμψει ένα διπλό βουητό για επιβεβαίωση.

Πόσες ταχύτητες έχει αυτός ο ανεμιστήρας;

Το τηλεχειριστήριο προσφέρει 6 ταχύτητες: από την πιο αργή έως την πιο γρήγορη (1 έως 6).

Μπορώ να αντιστρέψω τη φορά περιστροφής του ανεμιστήρα;

Ναι, ο ανεμιστήρας είναι εξοπλισμένος με διακόπτη εμπρός/πίσω λειτουργίας. Τοποθετήστε τον στην πάνω θέση για μία φορά (καλοκαίρι, καθοδική ροή αέρα) ή στην κάτω θέση για την άλλη φορά (χειμώνας, ανακατανομή θερμότητας). Μην αφήνετε τον διακόπτη στη μεσαία θέση.

Τι να κάνω αν το τηλεχειριστήριο δεν λειτουργεί πλέον;

Ελέγξτε τις μπαταρίες του πομπού. Βεβαιωθείτε ότι η τροφοδοσία του ανεμιστήρα διακόπτεται και στη συνέχεια αποκαθίσταται για επαναφορά του δέκτη. Εάν χρειαστεί, εκτελέστε ξανά τη διαδικασία σύνδεσης που περιγράφεται στο εγχειρίδιο. Εάν το πρόβλημα επιμένει, επικοινωνήστε με εξειδικευμένο ηλεκτρολόγο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 72249 WESTINGHOUSE

ΔΙΑΒΑΣΤΕ ΚΑΙ ΚΡΑΤΗΣΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ, ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

'Η ΤΡΑΥΜΑΤΙΣΜΟΥ ΑΤΟΜΩΝ, ΤΗΡΕΙΤΕ ΤΑ ΑΚΟΛΟΥΘΑ:

1. Συνεχίστε προσεκτικά. Διαβάστε όλες τις οδηγίες πριν αρχίσετε την εγκατάσταση.
2. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η λειτουργία αυτού του ανεμιστήρα πρέπει να γίνεται με διπολικό διακόπτη με άνοιγμα επαφής 3mm ο καθένας.
3. Μόνο ένας εξουσιοδοτημένος ηλεκτρολόγος θα πρέπει να εκτελέσει την εγκατάσταση.
4. Το ύψος της εγκατάστασης, δηλαδή η απόσταση ανάμεσα στα πτερύγια και το έδαφος θα πρέπει να είναι τουλάχιστον 3,05 μέτρα.
5. Βεβαιωθείτε ότι ο ανεμιστήρας είναι σταθερά προσδεδεμένος στην οροφή.
6. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για να αποφύγετε τους τραυματισμούς, βεβαιωθείτε ότι τα πτερύγια δεν είναι λυγισμένα και ότι δεν υπάρχουν εμπόδια μέσα στο χώρο περιστροφής τους.
7. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗ χρησιμοποιείτε τον ανεμιστήρα στο ίδιο δωμάτιο και την ίδια στιγμή που υπάρχει αναμμένη φλόγα υγραερίου, εκτός αν ο καπναγωγός έχει δοκιμαστεί υπό αυτές τις συνθήκες χρήσης από ένα έμπειρο πρόσωπο.
8. Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά με ηλικία από 8 ετών και άνω και από άτομα με περιορισμένες αισθητηριακές ή διανοητικές δυνατότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους σχετικούς κινδύνους. Δεν επιτρέπεται να παίζουν παιδιά με αυτήν τη συσκευή. Δεν επιτρέπεται ο καθαρισμός και η συντήρηση από παιδιά χωρίς επίβλεψη από ενήλικο.
9. Κατάλληλος για εσωτερική χρήση.
10. Πρέπει να υπάρχουν μέθοδοι για τις αποσυνδέσεις όλων των πόλων του τερματικού μπλοκ του ανεμιστήρα οροφής, για να δύναται να αποσυνδεθούν εάν συμβεί υπερροή ρεύματος κατηγορίας III, σύμφωνα με τους εθνικούς κανόνες καλωδίωσης.
11. IP20 Ο ανεμιστήρας έχει σχεδιαστεί για χρήση σε εσωτερικό χώρο. Δεν έχει σχεδιαστεί για εγκατάσταση σε μπάνιο ή σε οποιαδήποτε περιοχή με υγρασία. Βεβαιωθείτε ότι η λάμπα δεν έρχεται σε επαφή με νερό.
12. Όλες οι βίδες ρύθμισης πρέπει να ελέγχονται και να ξανασφίγγονται, όπου χρειάζεται, πριν από την εγκατάσταση.
13. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην χρησιμοποιείτε αυτόν τον ανεμιστήρα με οποιαδήποτε συσκευή ελέγχου ταχύτητας ανεμιστήρα στερεάς κατάστασης ή ελέγχου μεταβλητής ταχύτητας. Αυτός ο ανεμιστήρας θα πρέπει να χρησιμοποιείται μόνο με ελέγχο ταχύτητας ανεμιστήρα μέρος # BF-5.
14. Πριν αρχίσετε να εγκαθιστάτε τον ανεμιστήρα και τη μονάδα συντήρησης ή καθαρισμού, διακόψτε την παροχή ρεύματος στον πίνακα συντήρησης και κλειδώστε τα μέσα αποσύνδεσης της συντήρησης για να αποφύγετε την τυχαία ενεργοποίηση.
15. Χρησιμοποιήστε την παρούσα μονάδα μόνο κατά τον τρόπο για τον οποίο την προόριζε ο κατασκευαστής. Εάν έχετε οποιεσδήποτε ερωτήσεις, επικοινωνήστε με τον κατασκευαστή.
16. Αφού πραγματοποιήσετε τις συνδέσεις των καλωδίων, πιέστε ελαφρά τις συνδέσεις στο κουτί εξόδου με τα παξιμάδια του σύρματος προς τα πάνω. Τα καλώδια πρέπει να απλώνονται χωρίς επαφή το ένα με το άλλο, με τον γειωμένο αγωγό και τον αγωγό γείωσης του εξοπλισμού στη μία πλευρά του κουτιού εξόδου και τον μη γειωμένο αγωγό στην άλλη πλευρά του κιβωτίου εξόδου.

17. Όταν ανοίγετε οπές σε τοίχους ή οροφές, μην προκαλείτε βλάβη σε ηλεκτρικές καλωδιώσεις, ή άλλες μη ορατές παροχές.

18. Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας ή προσωπικού τραυματισμού, εφαρμόστε στο κουτί εξόδου με την ένδειξη "αποδεκτό για στήριξη ανεμιστήρα 22,7 Kg ή λιγότερο" και χρησιμοποιήστε βίδες στερέωσης οι οποίες παρέχονται με το κουτί εξόδου ή / και στηρίξτε απευθείας στη δομή του κτιρίου Τα περισσότερα κουτιά εξόδου τα οποία συνήθως χρησιμοποιούνται για την υποστήριξη φωτιστικών δεν είναι αποδεκτά για την υποστήριξη του ανεμιστήρα και ενδέχεται να πρέπει να αντικατασταθούν. Συμβουλευτείτε έναν εξειδικευμένο ηλεκτρολόγο εάν έχετε αμφιβολίες.

19. Αυτός ο ανεμιστήρας έχει σχεδιαστεί μόνο για ορισμένες εφαρμογές. Η Westinghouse δεν ευθύνεται για ζητήματα τα οποία προκύπτουν από την τροποποίηση ή την ακατάλληλη χρήση αυτού του προϊόντος, όπως μια εφαρμογή για την οποία δεν σχεδιάστηκε. Συνιστούμε ανεπιφύλακτα ότι το προϊόν αυτό δεν πρέπει να τροποποιηθεί ή / και να χρησιμοποιηθεί για οποιαδήποτε άλλη εφαρμογή εκτός εκείνης για την οποία σχεδιάστηκε.
20. O Widespan 254cm. Ανεμιστήρας Οροφής Μεγάλου Όγκου σχεδιασμένος για μεγάλους, υψηλών οροφών χώρους όπως εργοστάσια, αχυρώνες, αγροκτήματα, γυμναστήρια και αποθήκες.
21. Οι προειδοποιήσεις, οι επισημάνσεις και οι οδηγίες στο παρών εγχειρίδιο δεν μπορούν να καλύψουν όλες τις πιθανές συνθήκες ή καταστάσεις οι οποίες θα μπορούσαν να συμβούν. Χρησιμοποιήστε κοινή λογική και ενεργήστε με προσοχή κατά τη χρήση αυτού του εργαλείου. Να έχετε πάντα γνώση του περιβάλλοντα χώρου και να διασφαλίζετε ότι το εργαλείο χρησιμοποιείται με ασφάλεια και υπευθυνότητα.
22. Μην τροποποιείτε το προϊόν με κανέναν τρόπο. Μη εξουσιοδοτημένη τροποποίηση ενδέχεται να επηρεάσει τη λειτουργία ή / και την ασφάλεια και μπορεί να επηρεάσει τη διάρκεια ζωής του προϊόντος. Υπάρχουν συγκεκριμένες εφαρμογές για τις οποίες σχεδιάστηκε το προϊόν.
23. Χρησιμοποιήστε το σωστό εργαλείο για την δουλειά. ΜΗΝ προσπαθήσετε να πιέσετε μικρό εξοπλισμό να κάνει το έργο μεγαλύτερου βιομηχανικού εξοπλισμού. Υπάρχουν συγκεκριμένες εφαρμογές για τις οποίες σχεδιάστηκε το παρών προϊόν. Αυτό το προϊόν θα είναι ασφαλέστερο και θα έχει καλύτερη απόδοση όταν λειτουργεί εντός των δυνατοτήτων για τις οποίες προορίζεται. ΜΗΝ χρησιμοποιείτε αυτόν τον εξοπλισμό για σκοπούς για τους οποίους δεν προορίζεται.
24. Επιθεωρήστε τον χώρο εργασίας πριν από κάθε χρήση. Κρατήστε τον χώρο εργασίας καθαρό, στεγνό, συγυρισμένο και καλά φωτισμένο. Ασυγύριστοι, υγροί ή μη καλά φωτισμένοι χώροι εργασίας μπορεί να προκαλέσουν τραυματισμό. Η χρήση του προϊόντος σε περιορισμένους χώρους εργασίας μπορεί να σας φέρει επικίνδυνα κοντά σε εργαλεία κοπής και περιστρεφόμενα μέρη.
25. Μην χρησιμοποιείτε το προϊόν όταν υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης. π.χ., παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Το προϊόν μπορεί να δημιουργήσει σπινθήρες, οι οποίοι μπορεί να προκαλέσουν ανάφλεξη των εύφλεκτων υγρών, αερίων ή σκόνης.
26. Μην αφήνετε το προϊόν να έρχεται σε επαφή με μια ηλεκτρική πηγή. Το εργαλείο χωρίς μόνωση και επαφή θα προκαλέσει ηλεκτροπληξία.
27. Να έχετε υπόψη σας όλες τις γραμμές ηλεκτρικού ρεύματος, τα ηλεκτρικά κυκλώματα, τους σωλήνες νερού και άλλους μηχανικούς κινδύνους στον χώρο εργασίας σας. Μερικοί από αυτούς τους κινδύνους ενδέχεται να μην είναι ορατοί σε εσάς και μπορούν να προκαλέσουν τραυματισμό ή / και υλική ζημιά σε περίπτωση επαφής με αυτούς.
28. Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε κοινή λογική όταν χρησιμοποιείτε το εργαλείο. Μην χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμή έλλειψης προσοχής κατά τη λειτουργία του εργαλείου μπορεί να προκαλέσει σοβαρούς τραυματισμούς.
29. Φοράτε τα κατάλληλα ρούχα. Μη φοράτε χαλαρά ρούχα, αιωρούμενα αντικείμενα ή κοσμήματα. Κρατήστε τα μαλλιά, τα ρούχα και τα γάντια σας μακριά από κινούμενα μέρη. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιαστούν σε κινούμενα μέρη. Οι αεραγωγοί στο εργαλείο συχνά καλύπτουν κινούμενα μέρη και θα πρέπει να αποφεύγονται.

30. Μην ασκείτε πίεση στον ανεμιστήρα. Τα προϊόντα είναι ασφαλέστερα και αποδίδουν καλύτερα όταν χρησιμοποιούνται με τον τρόπο για τον οποίο έχουν σχεδιαστεί. Προγραμματίστε την εργασία σας και χρησιμοποιήστε το σωστό προϊόν για την εργασία.

31. Ελέγξτε για εξαρτήματα τα οποία έχουν υποστεί ζημιά πριν από κάθε χρήση. Ελέγξτε προσεκτικά ότι το προϊόν θα λειτουργήσει σωστά και θα εκτελέσει την προβλεπόμενη λειτουργία του. Αντικαταστήστε άμεσα τα χαλασμένα μέρη ή τα μέρη τα οποία έχουν υποστεί φθορά. Μην χρησιμοποιείτε ποτέ το προϊόν όταν κάποιο μέρος έχει υποστεί ζημιά.

32. Μην χρησιμοποιείτε ένα προϊόν με διακόπτη που δεν λειτουργεί σωστά. Οποιοδήποτε ηλεκτρικό εργαλείο το οποίο δεν μπορεί να ελεγχθεί με τον διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί από εξουσιοδοτημένο αντιπρόσωπο πριν από τη χρήση.
33. Αποθηκεύστε το προϊόν όταν δεν χρησιμοποιείται. Αποθηκεύστε το σε στεγνό, ασφαλές μέρος μακριά από παιδιά. Επιθεωρήστε το εργαλείο για την καλή κατάσταση λειτουργίας του πριν από την αποθήκευση και πριν από την επαναχρησιμοποίηση.
34. Χρησιμοποιείτε μόνο εξαρτήματα τα οποία συνιστώνται από τον κατασκευαστή για χρήση με το προϊόν σας. Τα εξαρτήματα τα οποία μπορεί να είναι κατάλληλα για ένα προϊόν ενδέχεται να δημιουργούν κίνδυνο τραυματισμού όταν χρησιμοποιούνται σε άλλο εργαλείο. Ποτέ μην χρησιμοποιείτε εξαρτήματα τα οποία έχουν χαμηλότερη ταχύτητα λειτουργίας ή πίεση λειτουργίας από το ίδιο το εργαλείο.
35. Κρατήστε τις ασφάλειες στη θέση τους και σε κατάσταση λειτουργίας. Μην χρησιμοποιείτε ποτέ το προϊόν χωρίς τις ασφάλειες στη θέση τους.
36. Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τον ανεμιστήρα στο νερό ή τη βροχή.
37. Μη χρησιμοποιείτε τον ανεμιστήρα κοντά σε παράθυρα, η βροχή και η υγρασία ενδέχεται να προκαλέσουν κίνδυνο ηλεκτροπληξίας.
38. Μην αλλάζετε τη συναρμολόγηση του ανεμιστήρα.
39. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, επικοινωνήστε με το τοπικό κέντρο σέρβις ή εξειδικευμένο ηλεκτρολόγο για να εγκαταστήσετε ένα κατάλληλο καλώδιο αντικατάστασης για να αποφύγετε τυχόν τραυματισμούς ή ζημιές.
40. Η συσκευή δεν πρέπει να χρησιμοποιείται σε χώρους όπου επικρατούν ειδικές συνθήκες όπως η παρουσία διαβρωτικής ή εκρηκτικής ατμόσφαιρας (σκόνη, ατμός, αέριο).
41. Μην τοποθετείτε τον ανεμιστήρα κοντά σε ανοικτή φλόγα, συσκευή ψησίματος ή θέρμανσης ή σε θερμή επιφάνεια.
42. Βεβαιωθείτε ότι ο ανεμιστήρας δεν κάνει ασυνήθιστους ήχους ή κινήσεις.
43. Βεβαιωθείτε ότι ο ανεμιστήρας είναι απενεργοποιημένος όταν δεν επιτηρείται.
44. Βεβαιωθείτε ότι δεν χαλαρώνετε τις συνδέσεις του ανεμιστήρα κατά τη διάρκεια συντήρησης του ανεμιστήρα σας.
45. Μη χρησιμοποιείτε καθαριοτικά τα οποία βλάπτουν τα χρώματα ή τα πλαστικά. δηλ. λευκαντικό ή αμμωνία.

BU TALİMATLARI OKUDUKTAN SONRA SAKLAYINIZ

GR Βγάλτε προσεκτικά τον ανεμιστήρα από τη συσκευασία και ελέγξε τι για να βεβαιωθείτε ότι περιλαμβάνονται όλα τα εξαρτήματα. Κλείστε το ρεύμα στον ηλεκτρικό πίνακα για να αποφύγετε πίθανή ηλεκτροπληξία.

GR Αφαιρέστε τις βίδες από τις δύο αντίστοιχες οπές (2) στο θόλο. Χαλαρώστε (μην αφαιρέσετε) τις βίδες στις αντίστοιχες εγκοπές (1) στο θόλο. Περιστρέψτε τη βάση στήριξης και αφαιρέστε την από το θόλο.

GR Σύμφωνα με την σειρά που πρέπει να ακολουθηθεί, τρυπήστε δύο οπές σε κάθε πλευρά του δικτύου τροφοδοσίας για τα άγκιστρα διαστολής. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η οροφή ή η δομή όπου είναι συνδεδεμένη η συσκευή πρέπει να είναι αρκετά ισχυρή ώστε να κρατά 100 kg / 20 cm².

GR Οδηγήστε τα άγκιστρα διαστολής (1) στις οπές. (Σημείωση: μην αποσυνδέετε το εξαγωνικό παξιμάδι (2), την ροδέλα γκρόβερ (3) και τη μεταλλική ροδέλα (4) για αυτό το βήμα).

GR Σφίξτε το εξαγωνικό παξιμάδι μέχρι να αισθανθείτε ότι το άγκιστρο μεταλλικής διαστολής δεν είναι χαλαρό.

GR Αφαιρέστε το εξάγωνο παξιμάδι, τη ροδέλα γκρόβερ, τη μεταλλική ροδέλα, κρατήστε τα για επόμενη χρήση.

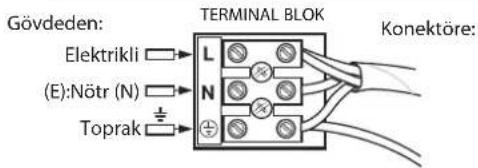

Από το σπίτι: Ενεργό (L) → L Ουδέτερο (N) → N Γείωση ⊕ ΣΥΓΚΡΟΤΗΜΑ ΤΕΡΜΑΤΙΚΩΝ Προς το συνδετήρα:

Ακολουθήστε το παραπάνω διάγραμμα για να δρομολογήσετε τις συνδέσεις καλωδίου προς το συγκρότημα τερματικών στη βάση στήριξης.

TR
KABLOLAR

Gövdeden: Elektrikli (E):Nötr (N) Toprak TERMINAL BLOK L N Konektöre:

GR Περάστε τη ράβδο ανάρτησης μέσα από το θόλο και το κάλυμμα σύζευξης. Περάστε προσεκτικά τα μολύβδινα σύρματα και το βύσμα μέσα από το συγκρότημα της ράβδου ανάρτησης και της σφαίρας.

GR Συνδέστε πάλι τον άξονα σταυρού στη ράβδο ανάρτησης και γλιστρήστε προς τα πάνω τη σφαίρα στη ράβδο ανάρτησης έως ότου ο άξονας σταυρού εφαρμόσει καλά μέσα στη σφαίρα. Σφίξτε τη βίδα ρύθμισης στη σφαίρα.

GR Χαλαρώστε τις βίδες ρύθμισης στη σύζευξη της ράβδου ανάρτησης (1). Εισάγετε τη ράβδο ανάρτησης μέσα στη σύζευξη της ράβδου. Φροντίστε να ευθυγραμμίσετε την στη στη ράβδο ανάρτησης με την στη σύζευξη. Τοιθετήστε τον άξονα σταυρού του ζυγού (2) διά μέσου του ζυγού και της ράβδου ανάρτησης. Εισάγετε τον άξονα σύσφιξης (3) μέσα στον άξονα σταυρού έως ότου κουμπώσει στη θέση του. Σφίξε τις βίδες ρύθμισης (4) στη σύζευξη. Γλιστρήστε το κάλυμμα της σύζευξης (5) πάνω από τη σύζευξη.

GR Αφοῦ κρεμάσετε τον ανεμιστήρα στη βάση στήριξης, βεβαιωθείτε ότι τα βύσματα σύνδεσης από τον ανεμιστήρα οροφής και το συγκρότημα τερματικών (1) έχουν απομακρυνθεί από το χώρο που βρίοκεται πάνω από τη σφαίρα της βέργας ανάρτησης (2). Γλιστρήστε τον απομακροσμένο δέκτη μέσα στο χώρο πάνω από τη σφαίρα της βέργας ανάρτησης όπως φαίνεται. Pervaneyi bağlanti plakasina astiktan sonra, tavan vantilatörü ve terminal bloğundan (1) gelen fişlerin Aski çubuğu

GR Ενώ ο ανεμιστήρας κρέμεται από τη βάση, συνδέστε ένα τετραπολικό συνδετήρα από τη βάση στήριξης στο τετραπολικό βύσμα σύνδεσης από τον απομακρυσμένο δέκτη (1). Συνδέστε το τετραπολικό βύσμα σύνδεσης από τον απομακρυσμένο δέκτη στο 6-πολικό βύσμα σύνδεσης από τον ανεμιστήρα (2). Συνδέστε το καλώδιο γείωσης (3) από τη βέργα ανάρτησης στη βάση στήριξης.

GR Για ανεμιστήρες ισόπεδης στήριξης, ανυψώστε προσεκτικά τον ανεμιστήρα από τη βάση στήριξης, φροντίζοντας να μην αποσυνδέσετε καμία σύνδεση καλωδίων. Για ανεμιστήρες με ράβδο ανάρτησης, γλιστρήστε το θόλο προς τα πάνω προς τη βάση στήριξης. Ο θόλος έχει δύο αντίστοιχες εγκοπές (1) και δύο αντίστοιχες οπές (2). Τοποθετήστε και τις δύο εγκοπές στο θόλο ακριβώς κάτω και ευθυγραμμισμένες με τις δύο βίδες στη βάση στήριξης. Ανυψώστε το θόλο αφήνοντας τις δύο βίδες να γλιστρήσουν μέσα στις αντίστοιχες εγκοπές. Περιστρέψτε το θόλο έως ότου και οι δύο βίδες από τη βάση στήριξης έλθουν μέσα στις βαθουλωτές εγκοπές. Σφίξτε καλά τις βίδες. Τοποθετήστε δύο βίδες και αστεροειδείς ροδέλες μέσα στις αντίστοιχες οπές του θόλου και φφίξτε τις για να στερεώσετε το θόλο στη βάση συγκράτησης.

GR Τοποθετήστε τις λεπίδες του ανεμιστήρα στον προ-εγκατεστημένο σφόνδυλο λεπίδας χρησιμοποιώντας βίδες και παξιμάδια. Βλ. Παραπάνω σχέδιο για αναφορά.

GR Ρύθμιση ροής αέρα ανεμιστήρα

1. Σημείωση: Βεβαιωθείτε ότι ο διακόπτης ολίσθησης έχει πιεσθεί καλά στη μία πλευρά ή στην άλλη. Ο ανεμιστήρας δεν θα λειτουργήσει με το διακόπτη ολίσθησης στη μέση.

2. Για ίνα αντιστρέψετε την κατεύθυνση των λεπίδων, σπρώξτε τον διακόπτη αναστροφής (ο οποίος βρίσκεται στο κάλυμμα του πομπού) στην αντίθετη πλευρά.

3. Ο διακόπτης ολίσθησης ελέγχει την κατεύθυνση ροής του ανεμιστήρα προς τα κάτω ή προς τα πάνω.

4. Λειτουργία Ενεργοποιήστε την παροχή ρεύματος και ελέγξετε τη λειτουργία του ανεμιστήρα. Οι ρυθμίσεις ταχύτητας για ζεστό ή δροσερό καιρό εξαρτώνται από παράγοντες όπως το μέγεθος του δωματίου, το ύψος της οροφής, ο αριθμός των ανεμιστήρων κ.ο.κ.

5. Ο διακόπτης ολισθήσεως ελέγχει την κατεύθυνση, προς τα εμπρός ή προς τα πίσω. Ζεστός καιρός / θέση κάτω -- (Προς τα εμπρός) Ο ανεμιστήρας περιστρέφεται αριστερόστροφα. Μια ροή αέρα προς τα κάτω δημιουργεί ένα φαινόμενο ψύξης όπως φαινεται στην εικόνα Α. (Το σημάδι Σ βρίσκεται πάνω από την μπαταρία) Αυτό σας επιτρέπει να ρυθμίσετε το κλιματιστικό σας σε υψηλότερη θερμοκρασία χωρίς να επηρεάσετε την άνεσή σας. Δροσερός καιρός / θέση πάνω -- (Προς τα πίσω) Ο ανεμιστήρας περιστρέφεται δεξιόστροφα. Μια ροή αέρα προς τα πάνω μετακινεί θερμό αέρα από την περιοχή της οροφής όπως φαινεται στην εικόνα Β. (Το σήμα Ζ βρίσκεται πάνω από την μπαταρία) Αυτό σας επιτρέπει να ρυθμίσετε τη μονάδα θέρμανσης σε χαμηλότερη ρύθμιση χωρίς να επηρεάσετε την άνεση σας.

ΣΗΜΕΙΩΣΗ: Απενεργοποιήστε και περιμένετε να σταματήσει ο ανεμιστήρας πριν αλλάξετε τη ρύθμιση του διακόπτη ολισθήσεως προς τα εμπρός / προς τα πίσω.

GR Τοποθετήστε τη θήκη του πομπού στον τοίχο χρησιμοποιώντας τις παρεχόμενες βίδες. Τοποθετήστε τον πομπό στη θήκη.

GR Λειτουργία του τηλεχειριστηρίου

1. Ω Σύμβολο από τον πομπό - το πάτημα και η απελευθέρωση αντανακλά τη λειτουργία ON / OFF του ανεμιστήρα.

2. Ο πομπός ελέγχει τις ταχύτητες του ανεμιστήρα από τη χαμηλότερη ταχύτητα στην υψηλότερη ταχύτητα. Το τηλεχειριστήριο ελέγχει την ταχύτητα του ανεμιστήρα όπως παρακάτω: 1-Μικρότερη ταχύτητα ανεμιστήρα, 2-Μεσαία χαμηλή ταχύτητα ανεμιστήρα, 3-Χαμηλή ταχύτητα ανεμιστήρα, 4-Μεσαία ταχύτητα ανεμιστήρα, 5-Μεσαία υψηλή ταχύτητα ανεμιστήρα, 6-Υψηλότερη ταχύτητα ανεμιστήρα.

3. ✅Χρόνος διάρκειας λειτουργίας (ρύθμιση 1-8 ώρες).

GR Έλεγχος περισσότερων από έναν ανεμιστήρα με τηλεχειριστήριο

1. Το τηλεχειριστήριο δεν έχει λειτουργία μνήμης. Όταν ο ανεμιστήρας λειτουργεί μετά την αποσύνδεση της παροχής ρεύματος, η αρχική κατάσταση δεν μπορεί να αποκατασταθεί.

2. Ο πομπός και ο δέκτης αντιστοιχίζονται στο εργοστάσιο. Παρακαλείστε όπως ακολουθήστε το σημείο 4 για επανα-αντιστοίχιση όταν αποτύχει η αντιστοίχιση.

3. Η διαδικασία αντιστοίχισης μπορεί να γίνει με τον ανεμιστήρα χωρίς τις λεπίδες, ο ίδιος πομπός μπορεί να ελέγξει έναν άλλο όμοιο μοντέλο ανεμιστήρα οροφής.

4. Όταν ο πομπός και ο δέκτης έχουν αντιστοιχηθεί, το πλήκτρο ώρας και το πλήκτρο ενεργοποίησης του πίνακα πομπού πρέπει να πατηβούν ταυτόχρονα μέσα σε 5 δευτερόλεπτα μετά την σύνδεση του κουμπιού παροχής ρεύματος.

5. Ο ανεμιστήρας οροφής θα κάνει ένα ἡκο βόμβου δύο φορές. Μετά από αυτό, ο ανεμιστήρας έχει αναγνωρίσει το τηλεχειριστήριο και τότε μπορείτε:

6. Να ελέγξτε αυτόν τον ανεμιστήρα με το τηλεχειριστήριο.

- Η επανα-αντιστοίχιση δύο ανεμιστήρων οροφής με έναν πομπό τηλεχειριστηρίου λαμβάνει χώρα με την ίδια διαδικασία.

ΣΗΜΕΙΩΣΗ: Για να ελέγξετε ταυτόχρονα δύο ανεμιστήρες, η απόσταση μεταξύ των δύο ανεμιστήρων δεν πρέπει να υπερβαίνει τα 30 πόδια.

1. Λόγω της φυσικής κίνησης του ανεμιστήρα, ορισμένες συνδέσεις μπορεί να χαλαρώσουν. Ελέγχετε τις συνδέσεις στήριξης, τις βάσεις και τις συνδέσεις περυγίων δύο φορές το χρόνο. Βεβαιθείτε ότι είναι στέρεα συνδεδεμένες.
2. Καθαρίζετε τακτικά τον ανεμιστήρα σας για να διατηρήσετε για πολλά χρόνια την καινούργια του εμφάνιση. Μη χρησιμοποιείτε νερό για τον καθαρισμό. Κάτι τέτοιο μπορεί να προξενήσει βλάβη στον κινητήρα ή στο ξύλο ή και, ακόμη, να προκαλέσει ηλεκτροπληξία.
3. Χρησιμοποιείτε μόνο μια μαλακιά βούρτσα ή ένα πανί που δεν αφήνει χνούδι για να αποφύγετε να χαράξετε το φινίρισμα. Η επίστρωση σφραγίζεται με μια λακέ επικάλυψη για την ελαχιστοποίηση του αποχρωματισμού ή του θαμπώματος.
4. Δεν χρειάζεται να λαδώνετε τον ανεμιστήρα σας. Τα έδρανα του κινητήρα έχουν μόνιμη λίπανση.
5. Συντηρήστε τον ανεμιστήρα υιοθετώντας ένα πρόγραμμα συνειδητής επισκευής και συντήρησης σύμφωνα με το πρόγραμμα αυτό.
6. Συντηρήστε τον ανεμιστήρα σας Συνιστάται η εξέταση της γενικής κατάστασης οποιουδήποτε ανεμιστήρα πριν χρησιμοποιηθεί. Κρατήστε τον ανεμιστήρα σας σε καλή κατάσταση υιοθετώντας ένα πρόγραμμα συνειδητής επισκευής και συντήρησης. Πραγματοποιήστε τις απαραϊητες επισκευές από εξειδικευμένο προσωπικό.

ΟΔΗΓΟΣ ΕΝΤΟΠΙΣΜΟΥ ΚΑΙ ΕΠΙΛΥΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

Εάν αντιμετωπίζετε κάποια δυσκολία στη λειτουργία του νέου σας κινητήρα, αυτό μπορεί να οφείλεται σε κάποια λανθασμένη συναρμολόψηση, εγκατάσταση ή καλωδίωση. Σε ορισμένες περιπτώσεις, αυτά τα λάθη εγκατάστασης μπορεί να εκληφθούν ως ελαττώματα. Εάν αντιμετωπίσετε κάποια οφάλματα, παρακαλούμε ελέγξτε αυτόν τον Πίνακα εντοπισμού και επίλυσης προβλημάτων. Εάν δεν μπορείτε να λύσετε κάποιο πρόβλημα, παρακαλούμε συμβουλευτείτε τον εξουσιοδοτημένο ηλεκτρολόγο σας και μην προσπαθήσετε να κάνετε μόνοι σας οποιεσδήποτε επισκευές.

ПРОВАНМА

ΠΡΟΤΕΙΝΟΜΕΝΗ ΛΥΣΗ

1. Εάν ο ανεμιστήρας δεν ξεκινά:

2. Ελέγξτε τις ασφάλειες του κεντρικού και του κλάδου κυκλώματος ή του ασφαλειοδιακόπτη.

3. Ελέγξτε τις συνδέσεις του συγκροτήματος τερματικών όπως έγιναν στο βήμα 4 της εγκατάστασης. ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι η κεντρική παροχή είναι κλειστή.
4. Εάν ο ανεμιστήρας δεν ξεκινήσει και πάλι, επικοινωνήστε με έναν ειδικευμένο ηλεκτρολόγο. Μην προσπαθήσετε να επιλύσετε μόνοι σας εσωτερικές ηλεκτρικές συνδέσεις.
5. Ελέγξτε για να είστε σίγουροι ότι όλες οι βίδες στο περίβλημα του κινητήρα είναι εφαρμοστές (όχι υπερβολικά σφιχτές).
6. Ελέγξε τια να είστε σίγουροι ότι όλες οι βίδες που συνδέουν το τμήμα συγκράτησης των πτερυγίων του ανεμιστήρα στον κινητήρα είναι σφιχτές.
7. Ορισμένοι κινητήρες ανεμιστήρων είναι ευαίσθητοι στα σήματα από τους ελέγχους μεταβαλλόμενης ταχύτητας Στερεάς Κατάστασης. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ έλεγχο μεταβαλλόμενης ταχύτητας Στερεάς Κατάστασης.

8. Επιτρέψτε μια περίοδο στρωσίματος 24 ωρών. Οι περισσότεροι θόρυβοι που σχετίζονται με καινούργιο ανεμιστήρα θα εξαλειφθούν μετά από αυτήν την περίοδο.

9. Εάν ο ανεμιστήρας κάνει θόρυβο:

10. Εάν ο ανεμιστήρας ταλαντεύεται:

Όλα τα πτερύγια είναι ζυγισμένα και κατατάσσονται σύμφωνα με το βάρος τους. Τα φυσικά ξύλα διαφέρουν σε πυκνότητα, κάτι που μπορεί να προκαλέσει την ταλάντευση του ανεμιστήρα έστω και αν όλα τα πτερύγια είναι συνδυασμένα ανάλογα με το βάρος τους. Οι ακόλουθες διαδικασίες θα πρέπει να εξουδετερώσουν το μεγαλύτερο μέρος της ταλάντευσης. Ελέγξτε για ταλάντευση μετά από κάθε βήμα.
1. Ελέγξτε ότι όλα τα τμήματα συγκράτησης των πτερυγίων είναι σφιχτά ασφαλισμένα στον κινητήρα.
2. Βεβαιωθείτε ότι η καλύπτρα και ο βραχίονας στερέωσης είναι σφιχτά σφιγμένα σε ένα ηλεκτρικό κουτί διαβαθμισμένο για τον ανεμιστήρα ή σε μία κάθετη δοκό οροφής.
3. Βεβαιωθείτε ότι ο θόλος και η βάση στήριξης είναι σφιχτά ασφαλισμένες στο δοκάρι της οροφής.
4. Εάν η ταλάντευση των πτερυγίων είναι ακόμη εμφανής, η ανταλλαγή δύο γειτονικών (δίπλα-δίπλα) πτερυγίων μπορεί να ανακατανέμει σωστά το βάρος και πίθανώς να επιφέρει μια πιο ομαλή λειτουργία.
5. Βεβαιθείτε ότι σφαιρική άρθρωση είναι καλά ασφαλισμένη στον βραχίωνα ανάρτησης. Αφαιρέστε την καλύπτρα και ρυθμίστε τη σφαιρική άρθρωση στον βραχίονα ανάρτησης.

Bakım

GR Σημασία του διαγραμμένου σκουπιδοντενεκέ σε ρόδες:

Μην διαθέτετε τις ηλεκτρικές συσκευές σε μη επιλεγμένα κοινοτικά σκουπίδια, χρησιμοποιείτε ειδικούς χώρους συλλογής.

Επικοινωνήστε με τις τοπικές σας αρχές για πληροφορίες σχετικά με τα διαθέσιμα συστήματα συλλογής.

Εάν ηλεκτρικές συσκευές διατίθενται σε επιχωματώσεις ή σκουπιδότοπους, μπορεί να διαρρεύσουν επικίνδυνες ουσίες στο υπεδαφικό νερό και να εισέλθουν στην αλυσίδα των τροφών, προκαλώντας κίνδυνο για την υγεία σας και την ευημερία σας.

Όταν αντικαθιστάτε παλαιές συσκευές με νέες, ο πωλητής λιανικής αγοράς είναι νομικά υποχρεωμένος να παραλάβει την παλιά σας συσκευή προς διάθεση τουλάχιστον δωρεάν.
