| Type de produit | Ventilateur de plafond |
| Marque | Westinghouse |
| Modèle | 72249 |
| Envergure (diamètre des pales) | 254 cm |
| Nombre de vitesses | 6 vitesses |
| Télécommande incluse | Oui |
| Hauteur minimale d'installation (pales-sol) | 3,05 m |
| Indice de protection | IP20 (intérieur uniquement) |
| Utilisation | Intérieur (salle de séjour, hall, etc.) |
| Alimentation | Secteur (nécessite un interrupteur bipolaire) |
| Interrupteur de marche avant/arrière | Oui (pour inversion du sens de rotation) |
| Entretien | Nettoyer avec une brosse douce ou un chiffon non pelucheux ; ne pas utiliser d'eau |
| Lubrification | Aucune nécessaire (roulements lubrifiés à vie) |
| Sécurité | Installation par un électricien qualifié ; hauteur minimale 3,05 m ; ne pas utiliser avec variateur à semi-conducteur |
| Compatibilité variateur | Uniquement avec la commande de vitesse BF-5 |
| Câble de sécurité fourni | Oui |
| Matériau des pales | Bois naturel (peint ou verni) |
| Garantie | Consulter le fabricant |
| Poids | Environ 20 kg (estimation) |
FOIRE AUX QUESTIONS - 72249 WESTINGHOUSE
Questions des utilisateurs sur 72249 WESTINGHOUSE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice 72249 - WESTINGHOUSE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 72249 de la marque WESTINGHOUSE.
MODE D'EMPLOI 72249 WESTINGHOUSE
- Soyez prudent. Lisez toutes les instructions avant de commencer l'installation.
- ATTENTION ! Ce ventilateur peut être actionné uniquement à l'aide d'un interrupteur bi-polaire équipé de deux ouvertures de 3 mm.
- Le ventilateur doit être installé uniquement par un électricien qualifié.
- La hauteur du ventilateur, c.-à-d. la distance entre les pales et le sol, doit être supérieure ou égale à 3,05 m.
- Assurez-vous que le ventilateur est solidement attaché au plafond.
- ATTENTION ! Afin de réduire le risque de blessures, assurez-vous que les pales du ventilateur ne sont pas fléchies et que le site d'installation choisi permet au ventilateur de tourner librement.
- ATTENTION : Ne pas utiliser ce ventilateur dans la même pièce qu'un feu au gaz ou au pétrole, à moins que le combustible soit testé dans ces conditions d'utilisation par un technicien qualifié.
- Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes jouissant de capacités physiques, sensorielles ou mentales limitées ou réduites ou encore qui disposent d'une expérience ou de connaissances limitées dans la mesure où elles sont surveillées ou ont été initiées à l'utilisation de l'appareil en toute sécurité et en comprennent les dangers. Il y a lieu de veiller à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne pourra être effectué par des enfants seulement sous surveillance.
- Peut être utilisé à l'intérieur.
- Moyen de débrancher tous les pôles ayant une séparation de contacts offrant une décon nexion totale dans des conditions de surtension de catégorie III doivent être intégrés au câblage permanent conformément aux directives de câblage nationales.
- IP20 Le ventilateur et conçu pour utilisation en intérieur. Il n'est pas prévu pour être installé dans une salle de bains ou toute autre zone humide. Veuillez à vous assurer que la lampe n'entre pas en contact avec l'eau.
- Toutes les vis d'arrêt doivent être vérifiées et resserrées si nécessaire avant l'installation.
- AVERTISSEMENT! Afin de réduire le risque d'incendie ou de décharge électrique, n'utilisez pas ce ventilateur avec un quelconque dispositif de commande de vitesse de ventilateur à semi-conducteur ou une commande à vitesse variable. Ce ventilateur doit uniquement être utilisé avec la commande de vitesse de ventilateur portant la réf. de pièce : BF-5
- Avant de débuter l'installation du ventilateur et l'entretien ou le nettoyage de l'unité, mettez hors tension sur le panneau d'entretien et verrouillez les systèmes de déconnexion pour entretien afin d'éviter une mise sous tension accidentelle.
- Utilisez cette unité uniquement de la manière prévue par le fabricant. Pour toutes vos questions, contactez le fabricant.
- Après l'établissement des connexions filaires, pressez doucement les connexions dans le boîtier de sortie avec les cosses de fil pointées vers le haut. Les fils doivent être répartis avec le conducteur de terre et le conducteur de mise à la terre de l'équipement d'un côté du boîtier de sortie et le conducteur non mis à la terre de l'autre côté du boîtier de sortie.
-
Lors de la découpe ou du perçage dans les murs ou les plafonds, n'endommagez pas le câblage électrique et autres alimentations utilitaires masquées.
-
Afin de réduire le risque de décharge électrique et de blessures, montez sur un boîtier de sortie portant un marquage « acceptable pour support de ventilateur de 22,7 Kg ou moins » et utilisez les vis de montage accompagnant le boîtier de sortie ou assurez un montage directement sur la structure du bâtiment. Pour la plupart, les boîiers de sortie communément utilisés pour le support des luminaires ne sont pas acceptables pour le support d'un ventilateur et peuvent nécessiter un remplacement. En cas de doute, consultez un électricien qualifié.
- Ce ventilateur est conçu uniquement pour certaines applications. Westinghouse décline toute respon sabilité pour les problèmes émanant d'une modification ou d'un usage inapproprié de ce produit, notamment une application pour laquelle il n'est pas conçu. Nous recommandons vivement que ce produit ne soit pas modifié ou utilisé pour une quelconque application autre que celle pour laquelle il a été conçu.
- Le Ventilateur de plafond haut volume Widespan 254cm est pensé pour les grands espaces au plafond surélevé, ainsi les usines, granges, fermes, salles de sport et entrepôts.
- Les avertissements, précautions et instructions de ce manuel ne peuvent pas couvrir toutes les conditions ou situations possibles pouvant se produire. Faites preuve de bon sens et de prudence en utilisant cet outil. Soyez conscient de votre environnement et assurez-vous que l'outil est employé de manière responsable et en toute sécurité.
- Ne modifiez ce produit d'aucune manière. Une modification sans autorisation peut affecter le fonctionnement ou la sécurité et donc la vie utile du produit. Le produit a été pensé pour des applications spécifiques.
- Utilisez l'outil adapté à la tâche. NE forcez PAS un petit équipement à effectuer le travail d'un équipement industriel plus grand. Cet équipement a été pensé pour des applications spécifiques. Ce produit est plus sûr et effectue mieux son travail pour sa capacité prévue. N'utilisez PAS cet équipement pour un objet pour lequel il n'est pas prévu.
- Inspectez la zone de travail avant chaque usage. Maintenez la zone de travail propre, nette et bien éclai rée. Une zone de travail encombrée, humide ou sombre peut entraîner des blessures. L'emploi du produit dans des zones de travail confinées peut vous rapprocher dangereusement des outils de découpe et des pièces en rotation.
- N'utilisez pas le produit en cas de risque de provoquer un incendie ou une explosion, ainsi en présence de gaz, poussières ou liquides inflammables. Le produit peut créer des étincelles qui peuvent entraîner l'allumage des gaz, poussières ou liquides inflammables.
- Ne laissez pas le produit entrer en contact avec une source électrique. L'outil sans isolation ni contact provoquera un choc électrique.
- Faites attention à l'ensemble des lignes électriques, circuits électriques, conduites d'eau et autres dangers mécaniques dans votre zone de travail. Certains de ces dangers peuvent être masqués à la vue et causer des blessures ou des dommages matériels en cas de contact.
- Restez vigilant, observez vos actions et faites preuve de bon sens lorsque vous utilisez l'outil. N'utilisez pas l'outil si vous êtes fatigué ou sous l'influence des drogues, de l'alcool ou de substances médica menteuses. Un moment d'inattention pendant l'usage de l'outil peut entraîner des blessures graves.
- Habillez-vous de manière appropriée. Ne portez pas des vêtements amples, des objets pendants ou des bijoux. Maintenez vos mains, vêtements et gants à l'écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs peuvent être happés dans les pièces mobiles. Les aérations sur l'outil couvrent souvent des pièces mobiles et devraient être évitées.
- Ne forcez pas sur le ventilateur. Les produits sont plus sûrs et travaillent mieux si leur usage correspond à celui pour lequel ils ont été conçus. Planifiez votre travail et utilisez le produit correct pour la tâche.
-
Vérifiez l'absence de pièces endommagées avant chaque usage. Vérifiez attentivement le fonctionnement correct du produit et pour sa fonction prévue. Remplacez immédiatement les pièces endom magées ou usées. N'utilisez jamais le produit avec une pièce endommagée.
-
N'utilisez pas un produit avec un interrupteur défaillant. Tout outil électrique qui ne peut pas être con trôlé avec l'interrupteur d'alimentation est dangereux et doit être réparé par un représentant d'entretien agréé avant son usage.
- Rangez le produit s'il n'est pas en usage. Rangez-le dans un endroit sec et sécurisé, hors de portée des enfants. Inspectez l'outil pour vous assurer de son bon état de marche avant son rangement et avant de le réutiliser.
- Utilisez uniquement les accessoires recommandés par le fabricant pour leur usage avec votre produit. Des accessoires pouvant être adaptés pour un produit peuvent entraîner un risque de blessure en cas d'usage avec un autre outil. N'utilisez jamais un accessoire présentant une pression de service ou une vitesse de service inférieure à celle de l'outil lui-même.
- Maintenez les protections en place et en bon état de service. N'utilisez jamais le produit sans les protections en place.
- Pour réduire le risque d'incendie ou de décharge électrique, n'exposez pas le ventilateur à la pluie ou à l'eau.
- N'utilisez pas le ventilateur à proximité des fenêtres : la pluie et l'humidité risquent de créer un danger électrique.
- Ne modifiez pas l'assemblage du ventilateur.
- Si le cordon d'alimentation est endommagé, contactez votre centre de service local ou un électricien qualifié pour installer un cordon de remplacement approprié afin d'éviter toute blessure ou tout dommage.
- L'appareil ne devrait pas être employé à des endroits où règnent des conditions spéciales, ainsi en présence d'une atmosphère explosive ou corrosive (poussière, vapeur ou gaz).
- Ne placez pas le ventilateur à proximité d'une flamme nue, d'un appareil de cuisine ou de chauffage ou d'une surface chaude.
- Assurez-vous que le ventilateur ne présente aucun son ou mouvement inhabituel.
- Assurez-vous que le ventilateur est éteint s'il est laissé sans surveillance.
- Assurez-vous de ne pas desserrer les connexions du ventilateur pendant sa maintenance.
- N'utilisez pas de détergents pouvant attaquer la peinture ou le plastique, ainsi l'eau de javel ou l'ammoniac.
NOTE SULLA SICUREZZA
LEGGERE E CONSERVARE QUESTE ISTRUZIONI
AVVERTENZA: PER RIDURRE IL RISCHIO DI INCENDIO, SCARICA ELETTRICA O INFORTUNIO, TENERE PRESENTE LE OSSERVAZIONI SEGUENTI:
F Déballez le ventilateur avec précaution et assurez-vous qu'il ne manque aucune pièce. Mettez l'interrupteur de la boîte à fusibles en position « OFF » afin d'éviter le risque d'électrocution.
F Retirez les vis des deux orifices d'assemblage (2) se trouvant sur la garniture. Dévissez (ne pas retirer) les vis des rainures d'assemblage (1) se trouvant sur la garniture. Faites tourner le support de montage et retirez-le de la garniture.
F Comme illustré, percez deux orifices de chaque côté de l'alimentation secteur pour les ancrages d'expansion. AVERTISSEMENT : Le plafond ou la structure de fixation du dispositif doit être suffisamment résistant pour soutenir 100 kg/20 cm².
F Enfoncez les ancrages d'expansion (1) dans les orifices. (Note : ne détachez pas l'écrou hex (2), la rondelle à ressort (3) et la rondelle métallique (4) pour cette étape).
F Serrez l'écrou hex jusqu'à sentir que l'ancrage d'expansion métallique n'est plus libre.
F Retirez l'écrou hex, la rondelle à ressort et la rondelle métallique et conservez-les pour l'étape suivante.
F Fixez le support de plafond avec les quatre ancrages d'expansion métalliques de 10 mm de diamètre à l'aide des rondelles et vis fournies. Assurez-vous que les vis sont bien serrées et que le support est sécurisé (aucun mouvement).


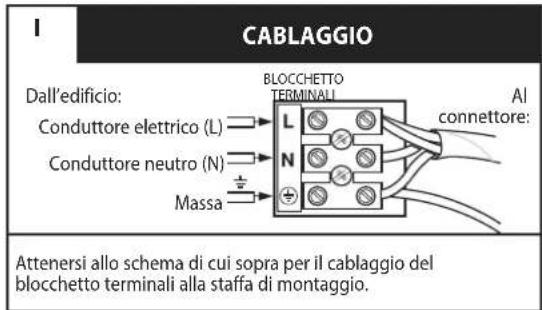

F RACCORDEMENT De la résidence : Sous tension (L) Neutre (N) Mise à la terre BLOC DE CONNEXIONS L N + - Vers le connecteur : Afin de raccorder les fils au bloc de connexions sur le support de montage, veuillez suivre le schéma ci-dessus.
F Retirez le serre-câble (2) et la tige transversale (1) de la tige inférieure. Dévissez la vis de pression de la balle (3) jusqu'à ce que la balle glisse librement le long de la tige inférieure. Ne pas retirer le fil de mise à la terre (4) du support sphérique de la tige de suspension. Faites glisser la balle de la tige inférieure vers le bas, de façon à ce que la tige transversale apparaisse (5). Ne pas retirer la balle complètement. Retirez la tige transversale et réservez-la.
F Faites passer la tige inférieure par la garniture et la couverture du raccord. Avec précaution, faites passer les fils de connexion et la prise de courant par l'assemblage de tige inférieure et de balle.
F Installez de nouveau la tige transversale sur la tige inférieure et faites glisser la balle de la tige inférieure vers le haut jusqu'à ce que la tige transversale s'ajuste fermement dans la balle. Serrez la vis de pression de la balle.
F Dévissez les vis de pression du raccord de la tige inférieure (1). Insérez la tige inférieure dans le raccord de la tige inférieure. Assurez-vous que le trou de la tige inférieure et celui du raccord sont bien alignés. Faites passer la tige transversale de la chape (2) à travers la chape et la tige inférieure. Insérez le serre-câble (3) dans la tige transversale en l'encliquetant en place. Serrez les vis de pression (4) dans le raccord. Faites glisser la couverture du raccord (5) par-dessus le raccord.
Avec précaution, soulevez l'assemblage de ventilateur jusqu'au support de montage. Faites tourner le ventilateur pour que l'encoche sous la bille de tige inférieure (1) s'engage dans le rebord sur le support de montage (2). Vous assurez ainsi un câblage mains libres. Filetez le câble de sécurité métallique (3) à travers le support de plafond et fixez-le en serrant l'écrou sur le boulon de sécurité (4).
1
F Après avoir accroché le ventilateur au support de montage, veillez à retirer les connecteurs provenant du ventilateur de plafond et du bloc de connexions (1) de l'espace qui se situe au-dessus de la balle de la tige inférieure (2). Faites glisser le récepteur à distance dans l'espace au-dessus de la balle de la tige inférieure comme illustré.
F Lorsque le ventilateur est suspendu sur le support de montage, branchez le connecteur à 4 pôles du support de montage dans la prise 4 pôles de la télécommande (1). Branchez le connecteur 6 pôles de la télécommande à la prise 6 pôles du ventilateur (2). Attachez le fil de mise à la terre (3) de la tige inférieure au support de montage.
La garniture est munie des deux rainures (1) et deux orifices (2) d'assemblage. Placez les deux rainures de la garniture directement sous les deux vis du support de montage et alignez-les. Soulevez la garniture de sorte que les deux vis glissent dans les rainures d'assemblage. Faites tourner la garniture jusqu'à ce que les deux vis du support de montage s'encastrent dans la partie la plus mince de la rainure. Serrez bien les vis. Installez deux vis dans les orifices d'assemblage de la garniture et vissez-les afin de fixer la garniture au support de montage.
F Installez les pales du volant d'inertie de pales préinstallé avec les vis et écrous. Voir le schéma précédent pour référence.
Réglage du débit d'air du ventilateur
F Montez le support d'émetteur au mur avec les vis fournies. Placez l'émetteur dans le support.
F Fonctionnement de la télécommande
- ○ Symbole de l'émetteur – appuyez et relâchez pour la fonction marche/arrêt du ventilateur.
- L'émetteur commande les vitesses du ventilateur - de la plus lente à la plus rapide. La télécommande gère la vitesse du ventilateur comme suit :1-vitesse de ventilateur la plus lente, 2-vitesse de ventilateur moyenne lente, 3-vitesse de ventilateur lente, 4-vitesse de ventilateur moyenne, 5-vitesse de ventilateur moyenne rapide et 6-vitesse de ventilateur la plus rapide.
- ☺ Durée de fonctionnement (réglage 1-8 heures).
F Contrôler plus d'un ventilateur avec télécommande
-
La télécommande est dépourvue de fonction de mémoire. Lorsque le ventilateur fonctionne après la mise hors tension, l'état d'origine ne peut pas être restauré.
-
L'émetteur et le récepteur sont associés en usine. Procédez selon le point 4 pour une nouvelle association si la précédente a échoué.
-
Le processus d'association peut être exécuté par le ventilateur sans les pales. Le même émetteur peut commander un autre ventilateur de plafond de modèle identique.
-
Lorsque l'émetteur et le récepteur sont associés, la touche de durée et la touche de mise sous tension du panneau de l'émetteur doivent être appuyées simultané ment dans les 5 secondes après la connexion du bouton d'alimentation.
-
Le ventilateur de plafond émet un son bourdonnant à deux reprises. Après sa réception, le ventilateur a reconnu la télécommande et vous pouvez : - Commander ce ventilateur avec la télécommande.
- Associer à nouveau deux ventilateurs de plafond avec un émetteur de télécommande selon le même processus.
NOTE : Pour commander deux ventilateurs simultanément, la distance d'installation entre eux ne doit pas dépasser 9 m (30 pieds).
- Compte tenu du mouvement naturel du ventilateur, il est possible que certains raccordements se desserrent. Vérifiez les raccordements de soutien, les supports et les assemblages de pales deux fois par année. Assurez-vous qu'ils sont fixés solidement.
- Nettoyez votre ventilateur périodiquement afin de préserver son apparence au fil des années. N'utilisez pas d'eau lorsque vous nettoyez le ventilateur. Ceci pourrait endommager soit le moteur soit le bois ou présenter un risque d'électrocution.
- Utilisez uniquement une brosse à poils doux ou un chiffon non pelucheux afin d'éviter d'égratigner le fini. Le recouvrement est scellé d'un verni afin de réduire au minimum la décoloration ou les ternissures.
- Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est équipé de roulements qui sont lubrifiés de façon permanente.
- Assurez l'entretien du ventilateur en respectant un programme de réparation et de maintenance consciencieux conforme.
- Assurez l'entretien du ventilateur. Nous recommandons un examen de l'état général de tout ventilateur avant son usage. Assurez le bon état de réparation de votre ventilateur en respectant un programme de réparation et de maintenance consciencieux. Confiez les réparations nécessaires à un personnel d'entretien qualifié.
GUIDE DE DÉPANNAGE
Si vous éprouvez des difficultés à faire fonctionner votre nouveau ventilateur de plafond, ceci peut être causé par un assemblage, une installation ou des connexions incorrects. Dans certains cas, on pourrait méprendre ces erreurs d'installation pour des défauts de fabrication. Si vous éprouvez des difficultés, veuillez consulter le guide de dépannage suivant. Si vous ne pouvez pas résoudre le problème, consultez un électricien qualifié et n'essayez pas d'effectuer des réparations électriques vous-mêmes.
PROBLÈME
SOLUTION PROPOSÉE
-
Le ventilateur ne démarre pas:
-
Vérifiez les fusibles du circuit primaire et du circuit de dérivation ou les fusibles du disjoncteur.
- Vérifiez les raccordements des fils au bloc de connexions effectués lors de l'étape 4 de l'installation.
ATTENTION : Assurez-vous que l'alimentation électrique principale est coupée. - Assurez-vous que l'interrupteur de marche avant-arrière se trouve en haut ou en bas. Le ventilateur ne fonctionne pas lorsque l'interrupteur se trouve au milieu.
-
Si le ventilateur ne démarre toujours pas, consultez un électricien qualifié. N'essayez pas de réparer les raccordements électriques intérieurs vous-mêmes.
-
Le ventilateur est bruyant:
-
Assurez-vous que toutes les vis du caisson du moteur sont bien serrées (mais sans excès).
- Assurez-vous que les vis qui relient le support de pales au moteur sont assez serrées.
- Certains moteurs de ventilateur sont sensibles aux signaux provenant de commandes de vitesses variables à semi-conducteurs. N'UTILISEZ PAS de commande de vitesses variables à semi-conducteurs.
-
Prévoyez une période de rodage de 24 heures. La plupart des bruits provenant d'un nouveau ventilateur disparaîtront après cette période de rodage.
-
Le ventilateur oscille:
Toutes les pales sont pesées et regroupées en fonction de leur poids. Le ventilateur peut toutefois continuer à osciller en raison de la densité inégale du bois naturel. Les mesures suivantes sont destinées à éliminer la plupart des problèmes d'oscillation. Regardez si le ventilateur oscille après chaque étape.
- Assurez-vous que les supports de pales sont bien fixés au moteur.
- Assurez-vous que la coupole et le support de montage sont serrés en toute sécurité sur un boîtier électrique ou une solive de plafond aux normes.
- Assurez-vous que la garniture et le support de montage sont fermement attachés à la solive de plafond.
- Si la lame continue à osciller, essayez d'interchanger deux lames voisines afin de redistribuer le poids et d'assurer un fonctionnement plus uniforme.
- Assurez-vous que la bille du support à suspendes est verrouillée en place. Retirez la coupole et ajustez la bille du support à suspendes.
MANUTENZIONE
Manutenzione
F Signification de l'icône « Poubelle à roulettes barrée »
Ne pas jeter les appareils électriques avec les déchets municipaux non-triés ; utiliser les installations de ramassage séparées.
Contactez votre mairie pour obtenir des informations relatives aux systèmes de ramassage disponibles.
Si les appareils électriques sont jetés dans des décharges sauvages ou publiques, des substances dangereuses peuvent pénétrer dans la nappe phréatique ainsi que dans la chaîne alimentaire, et nuire à votre santé et votre bien-être.
Lorsqu'il remplace d'anciens appareils électriques par des nouveaux, le détaillant est légalement tenu de reprendre votre ancien appareil électrique gratuitement afin de le mettre au rebut.
