72249 - Ventilator WESTINGHOUSE - Kostenlose Bedienungsanleitung

Produkttyp	Deckenventilator
Marke	Westinghouse
Modell	72249
Spannweite (Durchmesser der Flügel)	254 cm
Anzahl der Geschwindigkeiten	6 Geschwindigkeiten
Fernbedienung inklusive	Ja
Minimale Installationshöhe (Flügel-Boden)	3,05 m
Schutzart	IP20 (nur Innenbereich)
Verwendung	Innenbereich (Wohnzimmer, Halle usw.)
Stromversorgung	Netzstrom (erfordert einen zweipoligen Schalter)
Vor-/Rücklaufschalter	Ja (zum Umkehren der Drehrichtung)
Wartung	Mit einer weichen Bürste oder einem fusselfreien Tuch reinigen; kein Wasser verwenden
Schmierung	Keine erforderlich (lebenslang geschmierte Lager)
Sicherheit	Installation durch einen qualifizierten Elektriker; Mindesthöhe 3,05 m; nicht mit Halbleiter-Phasenanschnittsteuerung verwenden
Kompatibilität mit Dimmer/Steuerung	Nur mit dem Geschwindigkeitsregler BF-5
Sicherheitskabel im Lieferumfang	Ja
Material der Flügel	Naturholz (lackiert oder gewachst)
Garantie	Hersteller konsultieren
Gewicht	Ca. 20 kg (Schätzung)

Häufig gestellte Fragen - 72249 WESTINGHOUSE

Was tun, wenn der Ventilator nicht startet?

Überprüfen Sie die Sicherungen oder den Schutzschalter. Stellen Sie sicher, dass der Vor-/Rücklaufschalter nicht in der Mittelstellung ist. Wenn das Problem weiterhin besteht, schalten Sie die Stromversorgung aus und überprüfen Sie die elektrischen Anschlüsse am Klemmenblock. Ziehen Sie bei Bedarf einen qualifizierten Elektriker hinzu.

Der Ventilator macht Geräusche, was tun?

Stellen Sie sicher, dass alle Schrauben des Motors und der Flügelhalter fest (aber nicht übermäßig) angezogen sind. Verwenden Sie keinen Halbleiter-Phasenanschnittsregler (nur die mitgelieferte Fernbedienung oder den BF-5-Regler verwenden). Planen Sie eine Einlaufzeit von 24 Stunden ein: Die meisten Geräusche verschwinden nach dieser Zeit.

Der Ventilator wackelt, wie löse ich dieses Problem?

Überprüfen Sie, ob die Flügelhalter fest am Motor sitzen und dass die Zierabdeckung und der Montagebügel sicher an der Deckenbalken befestigt sind. Wenn das Wackeln anhält, tauschen Sie zwei benachbarte Flügel aus, um das Gewicht neu zu verteilen. Stellen Sie auch sicher, dass die Kugel der Aufhängung korrekt eingerastet ist.

Was ist die minimale Installationshöhe?

Der Abstand zwischen den Flügeln und dem Boden muss mindestens 3,05 Meter betragen, um die Sicherheit zu gewährleisten.

Kann ich einen herkömmlichen Geschwindigkeitsregler mit diesem Ventilator verwenden?

Nein, die Verwendung eines Halbleiter-Phasenanschnittsreglers ist untersagt. Sie dürfen nur die mitgelieferte Fernbedienung oder den Geschwindigkeitsregler BF-5 (Ersatzteil) verwenden.

Wie reinige ich den Ventilator?

Verwenden Sie eine weiche Bürste oder ein fusselfreies Tuch, um Kratzer zu vermeiden. Verwenden Sie niemals Wasser, da dies den Motor beschädigen oder ein Stromschlagrisiko verursachen könnte. Die Beschichtung ist lackiert, um Verfärbungen zu minimieren.

Wie koppele ich die Fernbedienung mit dem Ventilator?

Sender und Empfänger sind werkseitig vorgekoppelt. Bei Bedarf können Sie sie neu koppeln: Drücken Sie innerhalb von 5 Sekunden nach dem Einschalten des Ventilators gleichzeitig die Tasten für Dauer und Einschalten des Senders. Der Ventilator bestätigt mit einem doppelten Summton.

Wie viele Geschwindigkeiten hat dieser Ventilator?

Die Fernbedienung bietet 6 Geschwindigkeiten: von der langsamsten bis zur schnellsten (1 bis 6).

Kann ich die Drehrichtung des Ventilators umkehren?

Ja, der Ventilator ist mit einem Vor-/Rücklaufschalter ausgestattet. Stellen Sie ihn in die obere Position für eine Richtung (Sommer, Abwärtsluftstrom) oder in die untere Position für die andere Richtung (Winter, Wärmeverteilung). Lassen Sie den Schalter nicht in der Mittelstellung.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie die Batterien des Senders. Stellen Sie sicher, dass die Stromversorgung des Ventilators aus- und wieder eingeschaltet wird, um den Empfänger zurückzusetzen. Führen Sie bei Bedarf den in der Anleitung beschriebenen Kopplungsvorgang erneut durch. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker.

BEDIENUNGSANLEITUNG 72249 WESTINGHOUSE

DIESE ANWEISUNGEN DURCHLESEN UND AUFBEWAHREN

ACHTUNG: FOLGENDE VORSICHTSMASSNAHMEN BEACHTEN, UM DIE GEFAHR EINES BRANDS, STROMSCHLAGS ODER VON KÖRPERVERLETZUNGEN ZU VERMEIDEN:

1. Wichtig: bitte lesen Sie diese Montageanleitung vor der Installation genau durch.

2. ACHTUNG! Dieser Ventilator darf nur mit einem zweipoligen Schalter mit einer Kontaktöffnung von jeweils 3mm betrieben werden.

3. Die Installation sollte nur von einem befugten Elektriker vorgenommen werden.

4. Die Installationshöhe, d.h. der Abstand der Flügelblätter zum Boden sollte mindestens 3,05 m betragen.

5. Stellen Sie sicher, dass der Ventilator sicher an der Decke befestigt wurde.

6. ACHTUNG! Achten Sie darauf, dass die Flügelblätter nicht verbogen sind und sich keine Hindernisse im Rotationsbereich befinden, um Verletzungen zu vermeiden.

7. ACHTUNG: Diesen Ventilator NICHT im selben Raum und gleichzeitig mit gas- bzw. ölgefeuertem Ofen betreiben, es sei denn, der Rauchabzug wurde gemäß diesen Betriebsbedingungen von einem Fachmann geprüft.

8. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkter kör perlicher, sensorischer oder geistiger Fähigkeit oder mangelnder Erfahrung und Kenntnis benutzt werden, sofern sie bei der Benutzung beaufsichtigt werden oder in die Benutzung eingewiesen wurden, diese Einweisung auf sichere Weise erfolgte und sie die mit der Benutzung des Geräts verbunden Risiken verstehen. Kinder dürfen mit dem Gerät nicht spielen. Die Reinigung und Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

9. Für die Verwendung im Innenbereich geeignet.

10. Laut Schutzvorschrift müssen bei der festen Verdrahtung Mittel für alle Polunterbrechungen mit Kontakttrennung, die zur vollständigen Unterbrechung von Überspannungen der Kategorie III führen, verwendet werden.

11. IP20 - Der Ventilator ist für die Verwendung im Innenbereich konstruiert. Er ist nicht für den Einbau im Badezimmer oder in anderen feuchten Bereichen geeignet. Bitte achten Sie darauf, dass die Lampe nicht mit Wasser in Berührung kommt.

12. Alle Stellschrauben müssen vor der Montage überprüft und ggf. nachgezogen werden.

13. WARNUNG! Um das Risiko von Brand oder Stromschlag zu verringern, verwenden Sie die sen Ventilator nicht mit einem elektronischen Ventilator-Drehzahlregler oder einem vari ablen Drehzahlregler. Dieser Ventilator sollte nur mit dem Ventilator-Drehzahlregler BF-5 verwendet werden.

14. Bevor Sie mit der Installation des Ventilators oder dessen Wartung oder Reinigung beginnen, schalten Sie die Stromversorgung am Sicherngskasten aus und verriegeln Sie die Trennvorrichtung, um ein versehentliches Einschalten der Stromversorgung zu verhindern.

15. Verwenden Sie dieses Gerät nur in der vom Hersteller vorgesehenen Weise. Wenden Sie sich bei Fragen bitte an den Hersteller.

16. Nach dem Verbinden der Kabel die Anschlüsse vorsichtig mit den Kabelmuttern nach oben in die Ausgangsdose schieben. Spreizen Sie die Drähte auseinander, wobei sich die geerdete Leitung und der Geräteerdungsleiter auf der einen Seite der Ausgangsdose und die nicht geerdete Leitung auf der anderen Seite der Ausgangsdose befinden.

17. Beim Schneiden oder Bohren in Wand oder Decke dürfen elektrische Leitungen und andere versteckte Versorgungseinrichtungen nicht beschädigt werden.

18. Um das Risiko eines Stromschlags oder einer Verletzung zu vermeiden, montieren Sie die mit "Geeignet zur Aufhängung von Ventilatoren mit 22,7 kg oder geringerem Gewicht" gekennzeichnete Ausgangsdose und verwenden Sie die mit der Ausgangsdose mitge lieferten Befestigungsschrauben bzw. eine bereits an der Decke befindlichen Halterung. Die meisten für die Befestigung von Beleuchtungskörpern verwendeten Ausgangsdosen sind zum Aufhängen von Ventilatoren nicht geeignet und müssen möglicherweise ausgetauscht werden. Ziehen Sie im Zweifelsfall eine Elektrofachkraft hinzu.

19. Dieser Ventilator ist nur für bestimmte Anwendungen konzipiert. Westinghouse lehnt jede Verantwortung und Haftung für Probleme ab, die sich aus einer Veränderung oder unsachgemäßen Verwendung dieses Produkts ergeben, wie z.B. einer nicht bestimmungsgemäßen Verwendung. Wir emp fehlen dringend, dieses Produkt nicht zu verändern und/oder für andere Anwendungen zu verwenden als die, für die es konstruiert wurde.

20. Der Deckenventilator mit der großen Spannweite von 254cm und hohem Luftdurchsatz ist für große, hohe Deckenbereiche wie in Fabriken, Scheunen, Fitnessstudios und Lagerhallen vorgesehen.
21. Die Warnhinweise, Vorsichtsmaßnahmen und Anweisungen in dieser Bedienungsanleitung können nicht alle möglichen Bedingungen oder Situationen berücksichtigen. Gehen Sie vorsichtig mit dem Gerät um und lassen Sie Ihren gesunden Menschenverstand walten. Achten Sie auf die Umgebung und stellen Sie sicher, dass das Gerät sicher und verantwortungsbewusst eingesetzt wird.
22. Dieses Produkt darf in keiner Weise verändert werden. Unbefugte Veränderungen können die Funktion und/oder Sicherheit beeinträchtigen und sich auf die Lebensdauer des Produkts auswirken. Das Produkt ist für spezifische Anwendungen konstruiert worden.
23. Der Deckenventilator mit der großen Spannweite von 254cm und hohem Luftdurchsatz ist für große, hohe Deckenbereiche wie in Fabriken, Scheunen, Fitnessstudios und Lagerhallen vorgesehen.
24. Die Warnhinweise, Vorsichtsmaßnahmen und Anweisungen in dieser Bedienungsanleitung können nicht alle möglichen Bedingungen oder Situationen berücksichtigen. Gehen Sie vorsichtig mit dem Gerät um und lassen Sie Ihren gesunden Menschenverstand halten. Achten Sie auf die Umgebung und stellen Sie sicher, dass das Gerät sicher und verantwortungsbewusst eingesetzt wird.
25. Dieses Produkt darf in keiner Weise verändert werden. Unbefugte Veränderungen können die Funktion und/oder Sicherheit beeinträchtigen und sich auf die Lebensdauer des Produkts auswirken. Das Produkt ist für spezifische Anwendungen konstruiert worden.
26. Dieses Sie das Produkt nicht mit einer elektrischen Quelle in Kontakt kommen. Das Werkzeug ohne Isolierung und Kontakt kann zu elektrischem Schlag führen.
27. Verwenden Sie das richtige Gerät für den vorgesehenen Einsatzzweck. Zu kleine Geräte sind NICHT dazu geeignet, die Leistung größerer gewerblicher Geräte zu erbringen. Dieses Gerät ist für bestimmte Anwendungen konstruiert. Es funktioniert sicherer und besser, wenn es für die vorgesehene Leistungsfähigkeit und Raumgröße verwendet und nicht überbeansprucht wird. Verwenden Sie dieses Gerät NICHT für Zwecke, für die es nicht bestimmt ist.
28. Seien Sie stets aufmerksam, achten Sie auf das, was Sie tun und wenden Sie bei der Bedienung des Geräts Ihren gesunden Menschenverstand an. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein kurzer Moment der Unachtsamkeit bei der Bedienung des Geräts kann zu schweren Verletzungen führen.
29. Tragen Sie geeignete Kleidung, die am Körper anliegt, keine losen Gegenstände oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe fern von beweglichen Teilen. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen. Lüftungsöffnungen am Gerät decken oft bewegliche Teile ab. Halten Sie Abstand.
30. Der Ventilator darf nicht mit Gewalt behandelt werden. Produkte sind sicherer und leistungsfähiger, wenn sie bestimmungsgemäß verwendet werden. Planen Sie Ihren Arbeitsablauf und verwenden Sie das richtige Produkt für den jeweiligen Einsatz.
31. Überprüfen Sie das Gerät vor jedem Gebrauch auf beschädigte Teile. Achten Sie sorgfältig darauf, ob das Produkt ordnungsgemäß funktioniert und die vorgesehene Funktion erfüllt. Ersetzen Sie beschädigte oder abgenutzte Teile sofort. Betreiben Sie das Gerät niemals, wenn ein Bauteil beschädigt ist.

32. Verwenden Sie das Gerät nicht mit einem defekten Schalter. Jedes Elektrowerkzeug, das nicht mit dem Netzschalter gesteuert werden kann, stellt eine Gefahr dar und muss vor der Inbetriebnahme vom zugelassenen Kundendienst repariert werden.

33. Verstauen Sie das Produkt, wenn es nicht in Gebrauch ist. Bewahren Sie es an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern auf. Überprüfen Sie das Gerät vor Einlagerung und vor einer erneuten Verwendung auf einwandfreien Zustand.

34. Verwenden Sie nur das vom Hersteller zur Verwendung mit Ihrem Produkt empfohlene Zubehör. Zubehör, das für ein bestimmtes Produkt geeignet ist, kann bei Verwendung mit einem anderen Gerät zu Verletzungsgefahr führen. Verwenden Sie niemals ein Zubehörteil, das für eine niedrigere Betriebsdrehzahl oder einen niedrigeren Betriebsdruck vorgesehen ist als das Gerät selbst.
35. Belassen Sie die Schutzvorrichtungen in funktionstüchtigem Zustand an Ort und Stelle. Betreiben Sie das Produkt niemals ohne die vorhandenen Schutzvorrichtungen.
36. Zur Verringerung der Gefahr von Brand oder Stromschlägen darf der Ventilator nicht mit Wasser oder Regen in Kontakt kommen.
37. Den Ventilator nicht in der Nähe von Fenstern betreiben; Regen und Feuchtigkeit können eine Gefahr für die Elektrik darstellen.
38. Der Ventilator darf in keiner Weise verändert werden.
39. Wenn das Netzkabel beschädigt ist, wenden Sie sich an Ihr örtliches Servicecenter oder einen qualifi zierten Elektriker, um ein geeignetes Ersatzkabel zu installieren, um Verletzungen oder Beschädigungen zu vermeiden.
40. Das Gerät darf nicht in Bereichen eingesetzt werden, in denen besondere Bedingungen herrschen, wie z.B. das Vorhandensein einer korrosiven oder explosiven Atmosphäre (Staub, Dampf, Gas).
41. Stellen bzw. hängen Sie den Ventilator nicht in der Nähe von offenen Flammen, Koch- oder Heizgeräten oder heißen Oberflächen auf.
42. Achten Sie darauf, dass vom Ventilator keine ungewöhnlichen Geräusche oder Bewegungen ausgehen.
43. Vergewissern Sie sich, dass der Ventilator ausgeschaltet ist, wenn er unbeaufsichtigt ist.
44. Achten Sie darauf, dass sich bei Pflege und Wartung Ihres Ventilators keine Anschlüsse lösen.
45. Zum Reinigen keine Mittel verwenden, die Lacke oder Kunststoffe angreifen, wie z.B. Bleichmittel oder Ammoniak.

PRÉCAUTIONS

LISEZ CES INSTRUCTIONS ET GARDEZ-LES

ATTENTION : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES :

D Ventilator auspacken und sicherstellen, dass alle Bestandteile vorhanden sind. Stromzufuhr am Sicherungskasten unterbrechen, um einen Stromschlag zu vermeiden.

D Die Schrauben aus den zwei entsprechenden Bohrungen (2) der Abdeckung entfernen. Die Schrauben in den entsprechenden Schlitzen (1) der Abdeckung lockern (nicht ganz herausdrehen). Die Deckenplatte drehen und von der Abdeckung entfernen.

D Bohren Sie nach Schema auf jeder Seite der Stromleitungen zwei Löcher für die Spreizdübel. ACHTUNG: Die Decke oder das Gebäudeelement, an dem das Gerät befestigt ist, muss stark genug sein, um 100 kg/20 cm² zu halten.

D Die Spreizdübel (1) in die Bohrungen einsetzen. (Hinweis: Sechskantmutter (2), Federscheibe (3) und Metallscheibe (4) für diesen Schritt nicht lösen).

D Die Sechskantmutter anziehen bis Sie spüren, dass der Metallspreizanker nicht mehr lose sitzt.

D Sechskantmutter, Federscheibe und Metallscheibe entfernen und für den nächsten Schritt aufbewahren.

D Befestigen Sie die Deckenhalterung mit den vier Spreizdübeln (Durchmesser 10 mm), Unterlegscheiben und Schrauben. Vergewissern Sie sich, dass die Schrauben richtig angezogen sind und die Halterung fest sitzt (keine Bewegung).

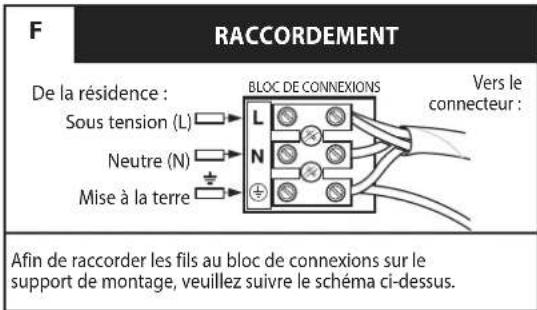

D VERKABELUNG Vom Haus: Positiv (= Live) (L) Negativ (N) Erdung KLEMMBLOCK L N Zur Buchse: Kabel entsprechend der obigen Abbildung zum Anschlussblock an die Deckenplatte verlegen.

D Den Sicherungsstift (2) und Kreuzzapfen (1) vom Hängerohr entfernen. Stellschrauben in der Sicherungskugel (3) lockern, bis diese leicht nach oben und unten verschoben werden kann. Erdungskabel (4) nicht von der Sicherungskugel entfernen. Kugel nach unten schieben, um Sicherungsstift (5) freizulegen. Kugel jedoch nicht völlig entfernen. Sicherungsstift entfernen und für späteren Gebrauch aufbewahren.

D Das Hängerohr durch die Ventilatorabdeckung und Kupplungsabdeckung führen. Die Kabel und Stecker vorsichtig durch das Hängerohr und die Sicherungskugel führen.

D Sicherungsstift wieder in das Hängerohr einstecken und Sicherungskugel soweit nach oben schieben, bis diese fest in der Kugel sitzt. Die Stellschraube in der Kugel festziehen.

D Die Stellschrauben in der Hängerohrkupplung (1) lockern. Das Hängerohr in die Hängerohrkupplung einführen. Darauf achten, dass die Bohrung im Hängerohr auf die Bohrung in der Kupplung ausgerichtet ist. Jochsicherungsstift (2) durch das Joch und das Hängerohr schieben. Splint (3) soweit in den Sicherungsstift schieben, bis er einrastet. Stellschrauben (4) in der Kupplung festziehen. Kupplungsabdeckung (5) über die Kupplung schieben.

Die Ventilatoreinheit vorsichtig anheben und auf die Deckenplatte anbringen. Den Ventilator drehen, bis die Sicherungskugel (1) der unteren Stange in die Furche der Montagehalterung (2) einrastet. Dadurch wird eine freihändige Verkabelung ermöglicht. Das Metallsicherheitskabel (3) durch die Deckenhalterung führen und durch Anziehen der Mutter an der Sicherheitsschraube (4) feststellen.

F

D Nach dem Befestigen des Ventilators an der Decke darauf achten, dass die Steckverbindungen vom Deckenventilator und Anschlussblock (1) nicht über der Sicherungskugel (2) hängen. Die Empfängereinheit in den Raum über der Sicherungskugel schieben (siehe Abbildung).

D Während der Ventilator an der Halterung hängt, den 4-poligen Anschluss der Deckenplatte mit der 4-poligen Steckverbindung der Fernbedienung (1) verbinden. Die 6-polige Steckverbindung der Empfängereinheit mit der 6-poligen Steckverbindung des Ventilators (2) verbinden. Das Erdungskabel (3) vom Hängerohr mit der Deckenplatte verbinden.

D Die Abdeckung besitzt zwei entsprechende Schlitze (1) und zwei entsprechende Bohrungen (2). Die beiden Schlitze an der Abdeckung direkt unter die beiden Schrauben in der Deckenplatte positionieren und in einer Linie auf sie ausrichten. Die Abdeckung anheben, damit die beiden Schrauben in die entsprechenden Schlitze geführt werden können. Die Abdeckung so weit drehen, bis beide Schrauben der Deckenplatte komplett in der Versenkung der Schlitze liegen. Die Schrauben fest anziehen. Zwei Schrauben in die entsprechenden Bohrungen der Abdeckung legen und so fest schrauben, dass die Abdeckung sicher an der Deckenplatte befestigt ist.

D Die Flügel mit Schrauben und Muttern am vormontierten Flügelschwungrad anbringen. Siehe obige Zeichnung.

Gebläseluftstrom einstellen

1. Hinweis: Vergewissern Sie sich, dass der Schiebeschalter fest zur einen oder anderen Seite gedrückt wird. Der Ventilator funktioniert nicht, wenn sich der Schiebeschalter in der Mitte befindet.

2. Um die Richtung der Flügel umzukehren, den Rückwärtsschalter (im Deckel des Senders) auf die gegenüberliegende Seite schieben.

3. Der Schiebeschalter steuert die Luftstromrichtung des Ventilators nach unten oder oben.

4. Betrieb: Schalten Sie das Gerät ein und überprüfen Sie die Funktion des Ventilators. Die Geschwindigkeitseinstellungen bei warmer oder kalter Witterung hän gen von Faktoren wie Raumgröße, Deckenhöhe, Anzahl der Ventilatoren usw. ab.

5. Der Schiebeschalter steuert die Richtung: Vorwärts oder rückwärts. Warmes Wetter = Abwärtsposition - (vorwärts). Der Ventilator dreht sich gegen den Uhrzeigersinn. Ein nach unten gerichteter Luftstrom erzeugt einen Kühleffekt, wie in Abbildung A dargestellt (oberhalb der Batterie befindet sich die Markierung „S“). Dies ermöglicht es Ihnen, Ihre Klimaanlage auf eine höhere Temperatur einzustellen, ohne Ihren Komfort zu beeinträchtigen. Kühles Wetter = Aufwärtsposition (rückwärts). Der Ventilator dreht sich im Uhrzeigersinn. Ein nach oben gerichteter Luftstrom bewegt warme Luft von der Deckenfläche weg, wie in Abbildung B. (oberhalb der Batterie befindet sich die Markierung „W“) dargestellt. Dadurch können Sie Ihre Heizung niedriger stellen, ohne Ihren Komfort zu beeinträchtigen.

HINWEIS: Schalten Sie den Ventilator aus und warten Sie, bis er anhält, bevor Sie die Einstellung des Schiebeschalters vorwärts/rückwärts ändern.

F

D Befestigen Sie den Senderhalter mit den mitgelieferten Schrauben an der Wand. Setzen Sie den Sender in die Halterung ein.

D Betrieb mit Fernbedienung

1. ○ Symbol am Sender - Drücken und loslassen gibt die EIN/AUS-Funktion des Ventilators an.
2. Der Sender steuert die Ventilatordrehzahl von der niedrigsten bis zur höchsten Drehzahl. Die Fernbedienung steuert die Ventilatordrehzahl wie folgt: 1 = niedrigste Ventilatordrehzahl, 2 = geringe Ventilatordrehzahl, 3 = mittel-niedrige Ventilatordrehzahl, 4 = Mittlere Ventilatordrehzahl, 5 = Hohe Ventilatordrehzahl, 6 = Höchste Ventilatordrehzahl.
3. Ⓧ Betriebsdauer (einstellbar von 1 - 8 Stunden).

D Mehr als einen Lüfter mit der Fernbedienung steuern

1. Die Fernbedienung besitzt keine Memory-Funktion. Wenn der Lüfter nach dem Trennen der Stromversorgung in Betrieb ist, wird der ursprüngliche Zustand nicht wiederhergestellt.

2. Sender und Empfänger sind werkseitig aufeinander abgestimmt. Befolgen Sie bei einer Neuabstimmung bitte Punkt 4, falls die Abstimmung nicht funktioniert.

3. Der Ventilator kann den Abstimmvorgang ohne Flügel durchführen; der gleiche Sender kann auch ein anderen identischen Deckenventilatorsteuern.

4. Wenn Sender und Empfänger abgestimmt sind, müssen die Zeittaste und die Einschalttaste auf dem Senderelement innerhalb von 5 Sekunden nach dem Anschließen des Netzschalters gleichzeitig gedrückt werden.

5. Der Deckenventilator erzeugt zweimal ein Summton. Nachdem er diesen empfangen hat, hat der Ventilator die Fernbedienung erkannt und Sie können: - Diesen Ventilator mit der Fernbedienung steuern.

- Zwei Deckenventilatoren mit einem Fernbedienungssender mit dem gleichen Verfahren erneut aufeinander abstimmen.

HINWEIS: Um zwei Ventilatoren gleichzeitig zu steuern, darf der Installationsabstand zwischen den beiden Ventilatoren 9 m (30 Fuß) nicht überschreiten.

1. Aufgrund der typischen Ventilatorbewegungen können einige Verbindungen locker werden. Die Stützverbindungen, Halterungen und Flügelbefestigungen zweimal pro Jahr überprüfen. Sicherstellen, dass sie gut festsitzen.
2. Den Ventilator regelmäßig reinigen, damit sein Aussehen viele Jahre erhalten bleibt. Nicht mit Wasser reinigen. Dadurch kann der Motor oder das Holz beschädigt werden, oder es kommt eventuell zu einem Stromschlag.
3. Nur eine weiche Bürste oder einen fusselfreien Lappen benützen, damit die Oberfläche nicht verkratzt wird. Die Plattierung ist mit einem Klarlack versiegelt, um eine Verfärbung, bzw. ein Anlaufen zu verhindern.
4. Der Ventilator muss nicht geölt werden. Der Motor hat dauergeschmierte Lager.
5. Warten Sie den Ventilator, indem Sie Reparatur und Wartung gewissenhaft gemäß den Vorschriften durchführen.
6. Pflegen und warten Sie Ihren Ventilator. Es wird empfohlen, den allgemeinen Zustand eines Ventilators vor seinem Einsatz zu überprüfen. Halten Sie Ihren Ventilator in gutem Zustand, indem Sie Reparatur und Wartung gewissenhaft durchführen. Lassen Sie notwendige Reparaturen von qualifiziertem Fachpersonal durchführen.

STÖRUNGSSUCHE- ÜBERSICHT

Kommt es beim Betrieb des neuen Deckenventilators zu Störungen, kann dies Folge 'einer unsachgemäßen Montage, Installation oder Verkabelung sein. Manchmal werden diese Installationsfehler für Defekte am Deckenventilator gehalten. Stellen Sie Störungen fest, überprüfen Sie diese anhand der nachfolgenden Übersicht zur Störungssuche. Wenn das Problem somit nicht behoben werden kann, wenden Sie sich an einen qualifizierten Elektriker und versuchen Sie nicht, diese Reparaturen selbst durchzuführen.

STÖRUNG
EMPHOHLENE BEHEBUNG

1. Wenn Ventilator nicht anläuft:	1. Die Sicherungen oder Sicherungsautomatik der Haupt- und Nebenkreise überprüfen.2. Die Anschlüsse am Klemmkasten überprüfen, die im Installations-Schritt Nr. 4 durchgeführt wurden.VORSICHT: darauf achten, dass die Hauptstromzufuhr unterbrochen ist.3. Sicherstellen, dass Vorwärts/Rückwärts-Schiebeschalter fest in einer der Positionen sitzt. Der Ventilator funktioniert nicht, befindet sich der Schalter in der Mitte.4. Läuft der Ventilator immer noch nicht, wenden Sie sich an einen qualifizierten Elektriker. Nehmen Sie keine Reparaturen an inneren elektrischen Verbindungen selbst vor.
2. Wenn Ventilator sehr laut läuft:	1. Sicherstellen, dass alle Schrauben im Motorgehäuse festsitzen (nicht zu sehr festgezogen).2. Sicherstellen, dass die Schrauben festsitzen, mit denen die Ventilatorflügelhalterungen am Motor befestigt sind.3. Einige Motoren sind anfällig für Signale von variablen elektronischen Drehzahlreglern. KEINE variablen elektronischen Drehzahlregler BENUTZEN.4. Eine „Einlaufphase“ von 24 Stunden zulassen. Die meisten, durch einen neuen Deckenventilator verursachten Geräusche verschwinden dann.
3. Wenn Ventilator wackelt:	Alle Flügelblätter werden gewogen und nach Gewicht gruppiert. Natürliches Holz hat eine unterschiedliche Dichte, wodurch es selbst dann zu einem Wackeln des Ventilators kommen kann, wenn alle Flügelblätter nach Gewicht sortiert wurden. Nachfolgende Verfahren beseitigen in den meisten Fällen ein Wackeln. Das Wackeln nach jedem Schritt überprüfen.1. Sicherstellen, dass alle Flügelblatthalterungen fest am Motor befestigt wurden.2. Vergewissern Sie sich, dass Abdeckhaube und Montagehalterung fest mit einem für den Ventilator geeigneten Schaltkasten oder einem Deckenbalken verbunden sind.3. Sicherstellen, dass Abdeckung und Deckenplatte fest am Deckenbalken befestigt sind.4. Wackelt der Ventilator immer noch, so kann das Gewicht durch Auswechseln von zwei nebeneinanderliegenden (Seite an Seite) Flügelblätter umverteilt werden und zu einem reibungslosen Betrieb führen.5. Vergewissern Sie sich, dass die Sicherungskugel an der Stütze eingerastet ist. Nehmen Sie dazu die Haube, passen Sie die Sicherungskugel in der Aufhängung an.

Entretien

D Bedeutung des durchgestrichenen Müllbehälters auf Rollen:

Geben Sie elektrische Geräte nicht in den Hausmüll (Restmüll), sondern achten Sie auf umweltgerechte Entsorgung.

Falls Sie sich hierzu nicht sicher sind, erkundigen Sie sich bei Ihrer örtlichen Behörde nach den sachgerechten Entsorgungsmöglichkeiten.

Elektrische Geräte, die auf einer Müllhalde geworfen werden, können Gefahrstoffe in das Grundwasser abgeben, die in die Nahrungskette gelangen und dadurch gesundheitsschädlich sind.

Beim Neukauf von Haushaltsgeräten ist der Einzelhandel zur kostenlosen Rücknahme und umweltfreundlichen Entsorgung der alten Geräte verpflichtet.
