72249 - Fläkt WESTINGHOUSE - Gratis bruksanvisning och manual

Produkttyp	Takfläkt
Märke	Westinghouse
Modell	72249
Vingspann (bladens diameter)	254 cm
Antal hastigheter	6 hastigheter
Fjärrkontroll ingår	Ja
Minsta installationshöjd (blad-golv)	3,05 m
Skyddsklass	IP20 (endast inomhus)
Användning	Inomhus (vardagsrum, hall, etc.)
Strömförsörjning	Nätström (kräver tvåpolig brytare)
Fram/back-omkopplare	Ja (för omkastning av rotationsriktning)
Underhåll	Rengör med en mjuk borste eller luddfri trasa; använd inte vatten
Smörjning	Ingen krävs (livstidssmorda lager)
Säkerhet	Installation av behörig elektriker; minsta höjd 3,05 m; använd inte med solid-state-regulator
Regulatorkompatibilitet	Endast med hastighetsregulator BF-5
Säkerhetskabel medföljer	Ja
Bladmaterial	Naturligt trä (målat eller lackat)
Garanti	Kontakta tillverkaren
Vikt	Cirka 20 kg (uppskattning)

Vanliga frågor - 72249 WESTINGHOUSE

Vad gör jag om fläkten inte startar?

Kontrollera säkringarna eller strömbrytaren. Se till att fram/back-omkopplaren inte är i mittläge. Om problemet kvarstår, stäng av strömmen och kontrollera de elektriska anslutningarna i kopplingsblocket. Anlita en behörig elektriker vid behov.

Fläkten låter, vad gör jag?

Kontrollera att alla skruvar i motorn och bladfästena är ordentligt åtdragna (inte för hårt). Undvik att använda en solid-state hastighetsregulator (använd endast fjärrkontrollen eller BF-5-regulatorn). Räkna med en inkörningsperiod på 24 timmar: de flesta ljud försvinner efter denna tid.

Fläkten vinglar, hur löser jag problemet?

Kontrollera att bladfästena är ordentligt fastsatta i motorn och att distansringen och monteringsfästet är stadigt monterade i takbjälken. Om vinglet kvarstår, byt plats på två intilliggande blad för att omfördela vikten. Se även till att kulan på upphängningsfästet är korrekt låst.

Vilken är minsta installationshöjd?

Avståndet mellan bladen och golvet måste vara minst 3,05 meter för att garantera säkerheten.

Kan jag använda en vanlig hastighetsregulator med denna fläkt?

Nej, användning av en solid-state-regulator är inte tillåten. Du måste endast använda den medföljande fjärrkontrollen eller hastighetsregulatorn BF-5 (reservdel).

Hur rengör jag fläkten?

Använd en mjuk borste eller luddfri trasa för att undvika repor. Använd aldrig vatten eftersom det kan skada motorn eller orsaka risk för elektriska stötar. Ytbehandlingen är lackad för att minimera missfärgning.

Hur kopplar jag fjärrkontrollen till fläkten?

Sändare och mottagare är förkopplade från fabriken. Vid behov kan du koppla om dem: inom 5 sekunder efter att fläkten slagits på, tryck samtidigt på varaktighets- och på/av-knappen på sändaren. Fläkten avger ett dubbelt surr för bekräftelse.

Hur många hastigheter har denna fläkt?

Fjärrkontrollen erbjuder 6 hastigheter: från långsammast till snabbast (1 till 6).

Kan jag vända rotationsriktningen på fläkten?

Ja, fläkten är utrustad med en fram/back-omkopplare. Placera den i övre läget för en riktning (sommar, nedåtgående luftflöde) eller i nedre läget för den andra riktningen (vinter, omfördelning av värme). Lämna inte omkopplaren i mittläge.

Vad gör jag om fjärrkontrollen inte fungerar längre?

Kontrollera batterierna i sändaren. Se till att strömmen till fläkten stängs av och slås på igen för att återställa mottagaren. Gör vid behov om ihopparningsproceduren som beskrivs i manualen. Kontakta en behörig elektriker om problemet kvarstår.

BRUKSANVISNING 72249 WESTINGHOUSE

1. laktta försiktighet. Läs alla anvisningar innan installationen påbörjas.
2. WARNING! Denna fläkt får endast användas med en tvåpolig strömbrytare, var och en med en 3 mm kontaktöppning.
3. Installation bör utföras endast av auktoriserad elektriker.
4. Installationens höjd, dvs. avständet mellan vingarna och golvet, bör vara minst 3,05 m.
5. Var säker på att fläkten är säkert fastskruvad i taket.
6. WARNING! För att undvika skador, var säker på att vingarna inte är böjda och att det inte finns några föremål inom rotationsområdet.
7. WARNING! Använd inte denna fläkt samtidigt i samma rum som en eld som brinner med gas eller något flytande bränsle, såvida inte rökgången har kontrollerats av kompetent person för användning under dessa förhållanden.
8. Den här produkten kan användas av barn som är äldre än 8 år, av personer med fysiska, sensoriska eller kognitiva nedsättningar, samt av personer som saknar erfarenhet och kunskap, såvida de har fått instruktioner angående säker användning av produkten och förstår riskerna. Barn ska inte leka med produkten. Rengöring och underhåll ska inte utföras av barn utan en vuxens tillsyn.
9. Lämpad för användning inomhus.
10. Medel för all-polsfränkoppling med en frånskiljare som ger full brytning vid överspänningskategori lll måste vara införlivade med de fasta ledningsanslutningarna i överensstämmelse med nationella bestämmelser.
11. IP20 Fläkten är formgiven för inomhusanvändning. Den är inte ägnad för installation i badrum eller annat fuktigt område. Var säker på att lampan inte kommer i kontakt med vatten.
12. Alla placerade skruvar måste kontrolleras och dras åt, om det behövs, innan installation.
13. WARNING! För att minska risken för brand eller elektrisk stöt, använd inte den här fläkten med någon fast kontrollanordning för fläktens hastighetsreglering eller variabel hastighetskontroll. Denna fläkt ska endast användas med fläkthastighetsregleringsdel #: BF-5.
14. Innan du börjar installera fläkten och underhålla eller rengöra enheten, stäng av strömmen på servicepanelen och lås service-fränkopplingsmedel för att förhindra att strömmen slås på av misstag.
15. Använd endast denna enhet på det sätt som tillverkaren avser. Om du har några frågor, kontakta tillverkaren.
16. När du har genomfört trådanslutningarna, tryck försiktigt i anslutningarna i uttagslådan med trådmuttrar som pekar uppåt. Ledningarna ska separeras med den jordade ledaren och utrustningsjordningsledaren på ena sidan av uttagslådan och den ej jordade ledaren på andra sidan av uttagslådan.

17. Skada inte elektriska ledningar och andra dolda nyttigheter vid skärning eller borrning i vägg eller tak.

18. För att minska risken för elektrisk stöt eller personskada, montera till uttagslådan märkt "acceptabelt för fläktstöd på max 22,7 kg" och använd monteringsskruvar som är försedda med uttagsslådan och / eller stöd direkt från byggkonstruktionen. De flesta uttagslådor som vanligtvis används för att stödja belysningsarmatur är inte acceptabla fläktstöd och kan behöva bytas ut. Kontakta en behörig elektriker om du är osäker.

19. Denna fläkt är endast designad för vissa tillämpningar. Westinghouse ansvarar inte för problem som uppstår på grund av modifiering eller felaktig användning av denna produkt, till exempel en tillämpning som den inte är designad för. Vi rekommenderar starkt att denna produkt inte modifieras och / eller används för någon annan tillämpning än den som den är designad för.
20. The Widespan 254cm High Volume Ceiling Fan är designad för stora områden med högt tak så som fabriker, lador, rancher, gym och lager.
21. Varningarna, försiktighetsåtgärder och instruktioner som beskrivs i denna bruksanvisning kan ej omfatta alla de möjliga förhållanden eller situationer som kan tänkas uppstå. Använd sunt förnuft när du använder det här verktyget. Var alltid medveten om miljön och se till att verktyget används på ett säkert och ansvarsfullt sätt.
22. Ändra inte produkten på något sätt. Obehörig modifiering kan försämra funktionen och / eller säkerheten och kan påverka produktens livslängd. Det finns specifika tillämpningar för vilka produkten designades.
23. Använd rätt verktyg för jobbet. Försök INTE tvinga en liten utrustning utföra samma jobb som större industriutrustning. Det finns vissa tillämpningar för vilka denna utrustning har utformats. Denna produkt kommer att vara säkrare och göra ett bättre jobb med den kapacitet som den är avsedd för. Använd INTE denna utrustning i ett ändamål för vilket den inte var avsedd.
24. Kontrollera arbetsplatsen inför varje användning. Håll arbetsområdet rent, torrt, fritt från skräp och väl upplyst. Skräpiga, våta eller mörka arbetsytor kan leda till personskador. Om du använder produkten i trånga arbetsområden kan du vara farligt nära skärverktyg och roterande delar.
25. Använd inte produkten där det finns risk för brand eller explosion. t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Produkten kan generera gnistor som kan antända brandfarliga vätskor, gaser eller damm.
26. Låt inte produkten komma i kontakt med en elektrisk källa. Verktyget utan isolering och kontakt orsakar elektriska stötar.
27. Var medveten om alla kraftledningar, strömbanor, vattenledningar och andra mekaniska faror i ditt arbetsområde. Några av dessa faror kanske du inte ser vilket kan orsaka personskada och / eller egendomsskador vid kontakt.
28. Var försiktig, ha uppsikt över vad du gör och använd sunt förnuft när du använder verktyget. Använd inte det motordrivna verktyget när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.
29. Bär lämpliga kläder. Bär inte lösa kläder, dinglande föremål eller smycken. Håll håret, klädern och handskar borta från delar som rör sig. Lösa kläder, smycken eller långt här kan fastna i delar i rörelse. Luftventiler på verktyget täcker ofta rörliga delar och bör undvikas.
30. Forcera inte fläkten. Produkter är säkrare och gör ett bättre jobb när de används på det sätt som de är designade för. Planera ditt arbete och använd rätt produkt för jobbet.
31. Se efter om det finns skadade delar inför varje användning. Kontrollera noga att produkten fungerar korrekt och utför den avsedda funktionen. Byt omedelbart ut trasiga eller slitna delar. Använd aldrig produkten med en trasig del.
32. Använd inte produkten med en dåligt fungerande växel. Alla elverktyg som inte kan kontrolleras av strömbrytaren är farliga och måste repareras av en auktoriserad servicerepresentant inför användning.

33. Stuva undan produkten när den inte används. Förvara den på ett säkert, torrt ställe, utom räckhåll för barn. Inspektera verktyget så det är i gott skick innan det stuvas undan, samt inför återanvändning.

34. Använd endast tillbehör som rekommenderas av tillverkaren inför användning av din produkt. Tillbehör som kan vara lämpliga för en produkt kan skapa risk för skador när de används med ett annat verktyg. Använd aldrig ett tillbehör som har lägre driftshastighet eller driftstryck än själva verktyget.

35. Håll säkringar på plats och i funktionsdugligt skick. Använd aldrig produkten utan att säkringarna är på plats.
36. För att minska risken för brand eller elektrisk stöt, utsätt inte fläkten för vatten eller regn.
37. Använd inte fläkten nära ett fönster; regn och fukt kan utgöra elektrisk fara.
38. Ändra inte fläktens montering.
39. Om nätsladden är skadad, kontakta ditt lokala servicecenter eller en kvalificerad elektriker för att installera en lämplig utbytesladd för att förhindra personskador eller skador.
40. Redskapet ska inte användas på platser där speciella förhållanden råder, t.ex. i en frätande eller explosiv atmosfär (damm, ånga, gas).
41. Placera inte fläkten nära öppen låga, matlagnings- eller värmeapparat eller varm yta.
42. Se till att fläkten inte ger ifrån sig ovanliga ljud eller rörelser.
43. Se till att fläkten är avstängd när den inte övervakas.
44. Se till att inte lossa på någon av fläktens anslutningar medan du underhåller fläkten.
45. Använd inte rengöringsmedel som skadar färger eller plaster; dvs. blekmedel eller ammoniak.

TURVALLISUUSVINKKEJÄ

S Packa upp och inspektera fläkten grundligt för att vara säker på att alla delar finns med. Stäng av elektriciteten vid säkringsdosan för att undvika elektriska stötar.

S Ta bort skruvarna från de två anpassningshålen (2) på armaturkåpan. Lossa på (ta inte bort) skruvarna i L-urtagen (1) på armaturkåpan. Vrid monteringshållaren och ta bort den från armaturkåpan.

S Enligt vektografiken borrar du två hål på vardera sida av elnätet för expansionsförankringarna. VARNING: Taket eller strukturen som enheten är fäst på måste vara tillräckligt starkt för att bära 100 kg / 20 cm ^2 .

S För in expansionsförankringarna (1) i hålen. (Obs: lossa inte på hexmuttern (2), fjäderbrickan (3) och metallbrickan (4) i detta steg).

S Dra åt sexkantsmuttern tills du känner att metall-expansionsförankringen inte jobbar löst.

S Ta bort hexmutter, fjäderbricka, metallbricka och förvara dem inför användning i nästa steg.

S Sätt fast takfästet med de fyra metall-expansionsförankringarna med en diameter på 10 mm, brickor och skruvar medföljer. Se till att skruvarna är ordentligt åtdragna och att fästet sitter fast ordentligt (det ska inte gå att rubba alls).

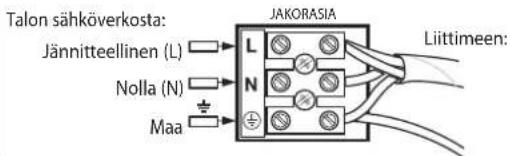

Från huset: Strömförande (L) Nolledare (N) Jordledning ANSLUTNINGSPLINT L N + + + Till kontaktdon:

Följ ovanstående diagram för att utföra ledningsanslutningar till anslutningsplinten på monteringshållaren.

FIN
KYTKENTÄ

S Ta bort lässprinten (2) och krysstappen (1) från den lodräta stängen. Lossa på inställningsskruven i kulan på den lodräta stängen (3) tills kulan lätt kan skjutas upp och ned på stängen. Ta inte bort jordledningen (4) från stängkulan. Skjut ned kulan på den lodräta stängen och frilägg krysstappen (5). Ta inte bort kulan helt och hållet. Dra ur krysstappen och spara den för senare användning.

S Sätt in stången genom armaturkåpan och kopplingshuven. -- Mata försiktigt in anslutningskablarna och stickproppen genom stång- och kulmonteringen.

S Sätt tillbaka krysstappen i den lodräta stängen och skjut stångkulan uppåt tills krysstappen sitter stadigt i kulan. Sätt an inställningsskruven i kulan.

S Lossa på inställningsskruvarna i stångkopplingen (1). Sätt in stängen i stångkopplingen. Var säker på att hålet i stängen är inriktat med hålet i kopplingen. För in bygelkrysstappen (2) genom bygeln och stängen. Sätt in fjädersprinten (3) i krysstappen tills den knäppts in och sitter på plats. Sätt an inställningsskruvarna (4) i kopplingen. Skjut kopplingshuven (5) över kopplingen.

S Sedan du hängt fläkten på monteringshållaren, försäkra dig om att stickkontakterna från takfläkten och anslutningsplinten (1) flyttas bort från utrymmet ovanför stångkulan (2). Skjut in fjärrmottagaren i utrymmet ovanför stångkulan enligt bild.

S Medan fläkten hänger på hållaren, plugga in 4-polskontakten från monteringshållaren i 4-polskontakten från fjärrmottagaren (1). Sätt in 6-polskontakten från fjärrmottagaren i 6-polskontakten från fläkten (2). Anslut jordledningen (3) från stängen till monteringshållaren.

S Armaturkåpan har två L-urtag (1) och två anpassningshål (2). Passa in båda L-urtagen direkt under och inriktade med de två skruvarna in monteringshållaren. Lyft käpan så att de två skruvarna glider in i L-urtagen. Vrid käpan tills båda skruvarna på monteringshållaren passats in så längt det går i ändarna på L-urtagen. Sätt an skruvarna ordentligt. Installera skruvar i vart och ett av de två anpassningshålen på armaturkåpan och sätt an ordentligt för att fästa käpan på monteringshållaren.

S Montera bladen på det förinstallerade svänghjulet med skruvar och muttrar. Se ritningen ovan för referens.

S Ställa in fläktens luftflöde

1. Obs: Se till att glidknappen trycks åt ordentligt åt en sida eller en annan. Fläkten kommer inte gå igång när glidknappen är i mitten.
2. För att vända på riktningen på bladen, glid omkopplaren (placerad i locket på sändaren) till motsatt sida.
3. Glidknappen styr fläktens flödesriktning nedåt eller uppåt.
4. Drift Slå på strömmen och kontrollera fläktens funktion. Hastighetsinställningar för varmt eller svalt väder beror på faktorer så som rummets storlek, takhöjd, antal fläktar och så vidare.
5. Glidknappen styr riktningen, framåt eller bakåt. Varmt väder / nedåtläge - (framåt) Fläkten roterar moturs. Ett nedåtriktat luftflöde skapar en kylande effekt så som visat i illustration A. (S-märket är placerat ovanför batteriet). Detta gör att du kan ställa in luftkonditioneringen på en högre temperatur utan att din komfort påverkas. Kallt väder / övre läge - (bakåt) Fläkten roterar medurs. Ett uppåtriktat luftflöde förflyttar varmluft från takområdet, som visat i illustration B. (W-märket är placerat ovanför batteriet). Detta gör att du kan ställa in din värmeenhet på ett lägre värde utan att påverka din komfort.
   OBS: Stäng av och vänta tills fläkten stannat innan du ändrar inställningen på framåt- / bakåt-glidknappen.

S Montera sändar-hållaren på väggen med medföljande skruvar. Placera sändaren i hållaren.

1. ○ Symbol från sändaren - tryck och släpp reflekterar fläktens ON / OFF-funktion.
2. Sändaren styr fläktens hastigheter från lägsta till högsta. Fjärrkontrollen manövrerar fläkthastigheten enligt nedan: 1-lägsta fläkthastighet, 2-låg fläkthastighet, 3-mediumlåg fläkthastighet; 4-medel fläkthastighet; 5-medelhög fläkthastighet; 6-högsta fläkthastighet.
3. Ⓧ Drifttid (inställd på 1-8 timmar).

5 Kontrollera mer än en fläkt med fjärrkontroll

1. Fjärrkontrollen har ingen minnesfunktion. När fläkten går efter det att strömförsörjningen har kopplats ifrån, kan det ursprungliga tillståndet inte återställas.

2. Sändaren och mottagaren matchas i fabriken. Följ punkt 4 för om-matchning när matchningen misslyckats.

3. Matchningsprocessen kan utföras med fläkt utan blad, samma sändare kan styra en annan identisk takfläkt.

4. När sändare och mottagare matchats måste tidsknappen och strömbrytaren på sändarpanelen tryckas på samtidigt inom 5 sekunder efter det att strömknappen har anslutits.

5. Takfläkten ger ett surrande ljud två gånger. Efter att den har tagit emot detta har fläkten känt igen fjärrkontrollen och du kan:

- Styra denna fläkt med fjärrkontrollen.

- Om-matcha två takfläktar med en fjärrkontrollsändare med samma process.

OBS: För att styra två fläktar samtidigt får installationsavståndet mellan de två fläktarna inte överstiga 30 meter.

1. En del anslutningar kan lossna på grund av fläktens normala rörelse. Kontrollera upphängningsmontering, fästen och vinganslutningar två gånger om året. Var säker på att de sitter fast.
2. Rengör fläkten då och då för att bibehålla dess utseende som ny under årens lopp. Använd inte vatten till rengöring. Detta skulle kunna skada motorn, eller träet, eller möjligen orsaka elektrisk stöt.
3. Använd endast en mjuk borste eller luddfri duk för att undvika repor på ytan. Pläteringen har behandlats med skyddslackering för att förebygga missfärgning eller anlöpning.
4. Din fläkt behöver inte oljas. Motorn har permanentsmörjda lager.
5. Underhåll fläkten genom att anta ett program för ansvarsmedveten reparation och underhåll i enlighet.
6. Ta hand om din fläkt. Det rekommenderas att det allmänna tillståndet för en fläkt undersöks innan den används. Håll din fläkt i gott skick genom att anta ett program för ansvarsmedveten reparation och underhåll. Nödvändiga reparationer utförda av kvalificerad servicepersonal.

FELSÖKNINGSGUIDE

Om du har problem med din nya takfläkt, kan det bero på att den är felinstallerad eller fel hopsatt. I vissa fall kan dessa fel misstagas för defekter. Om du har problem, kontrollera först denna felsökningsguide. Om ett problem inte kan lösas, vänd dig till en kvalificerad elektriker. Försök inte göra några elektriska reparationer själv.

FEL

FÖRSLAG TILL AVHJÄLPNING:

1. Om fläkten inte startar:

2. Kontrollera säkringarna för huvudströmkrets och strömförgrening, eller överspänningsskydd.

3. Kontrollera ledningsanslutningarna för anslutningsplinten som det utfördes i steg 4 under installationen. WARNING: Var säker på att strömmen är avstängd.

4. Om fläkten fortfarande inte startar, kontakta en kvalificerad elektriker. Försök inte själv med felsökning på interna elektriska anslutningar.

5. Om fläkten låter illa:

6. Kontrollera att alla skruvar i motorhuset är väl åtdragna (men inte för hårt ansatta).

7. Kontrollera att skruvarna som håller fast fläktvingshållaren på motorn är åtdragna.
8. En del fläktmotorer är känsliga för signaler från statiska hastighetsväljare. ANVÄND INTE en statisk hastighetsväljare.

9. Räkna med en "inkörningstid" på 24 timmar. De flesta ljud som förekommer i samband med en ny fläkt försvinner efter denna period.

10. Om fläkten svajar:

Alla fläktvingar vägs och grupperas enligt vikt. Naturligt trä varierar i densitet, vilket skulle kunna orsaka att fläkten svajar även om vingarna är viktmatchade. Följande procedurer bör eliminera det mesta av svajningen. Kontrollera svajningen efter varje steg.

1. Kontrollera att alla vinghållare är säkert fastskruvade på motorn.
2. Varmista, että kupu ja pidike on kiristetty tiukkaan tuulettimen sähkökoteloon tai kattopalkkiin.
3. Var säker på att armaturkåpan och monteringshållaren är väl fastskruvade i en innertakregel.
4. Om det fortfarande märks att vingarna svajar, kan man låta två vingar som sitter sida vid sida byta plats med varandra; detta kan fördela om vikten och möjligen resultera i smidigare drift.
5. Varmista, että pallo on lukkiutunut ripustimen pidikkeeseen. Poista kupu ja säädä pallo ripustimen pidikkeessä.

Kunnossapito

N Betydningen av utkrysset søppelkasse på hjul:

S Betydelsen av överstruken soptunna på hjul.

Kasta inte bort elektriska apparater som osorterat kommunalt avfall utan använd särskilda uppsamlingsställen.

Kontakta din lokala myndighet för information om tillgängliga uppsamlingsställen.

Om elektriska apparater kastas på soptipp eller avstjälpningsplats kan farliga ämnen läcka ut i grundvattnet och därifrån komma in i näringskedjan och skada din hälsa och välmående.

Vid byte från gamla apparater till nya har försäljaren enligt lag skyldighet att ta tillbaka din gamla apparat för kostnadsfri kassering.
