ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WH-WXG16ME8 PANASONIC

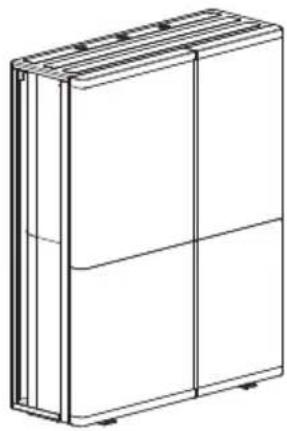

Εξωτερική μονάδα αντλίας θερμότητας αέρος-νερού /

Εξωτερική μονάδα και εσωτερική μονάδα αντλίας θερμότητας αέρος-νερού

Συμβατή Εσωτερική Μονάδα

Υδρομονάδα + Δεξαμενή

WH-ADC0316M9E82

WH-ADC0316M9E8AN2

ΕΛΛΗΝΙΚΑ

Προτού θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική αναφορά.

Σας ευχαριστούμε για την αγορά του προϊόντος Panasonic.

Συνοδεύεται από Οδηγίες Εγκατάστασης.

Για τον αριθμό σειράς και έτος κατασκευής ανατρέξτε στην πινακίδα ενδείξεων.

Πινακας περιεχομενων

Επισκόπηση συστήματος ......3

Συνθήκες λειτουργίας ......3

Προφυλαξεις ασφαλειας ....4-16

Ζώνη προστασίας ......17

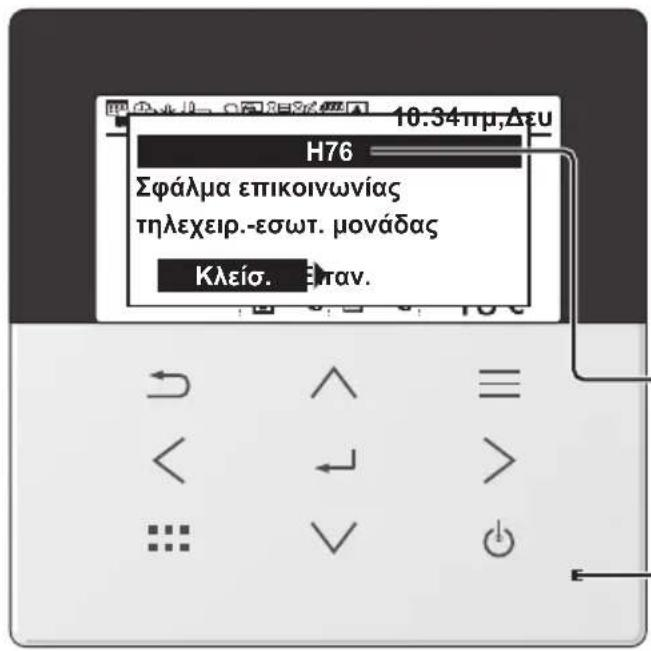

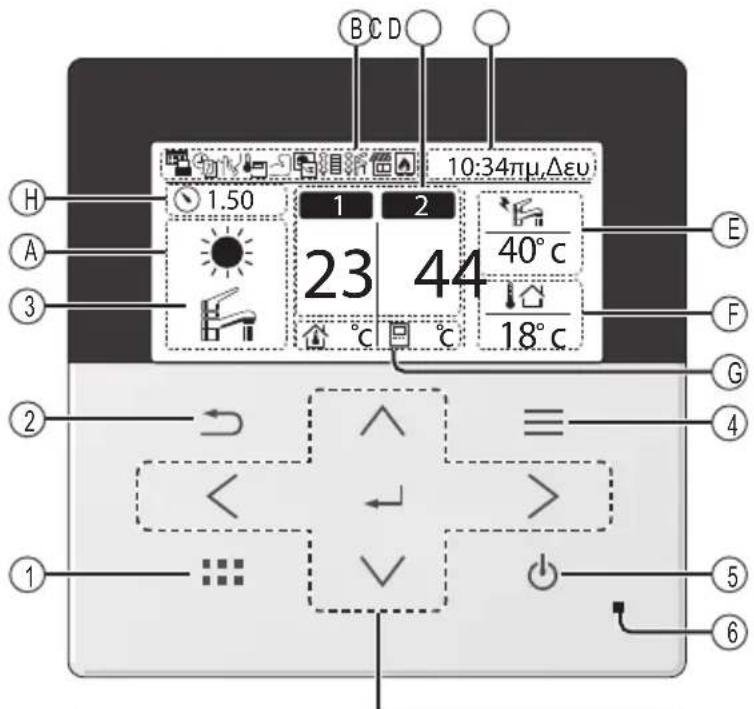

Κουμπιά και οθόνη του Τηλεχειριστηρίου ......18-19

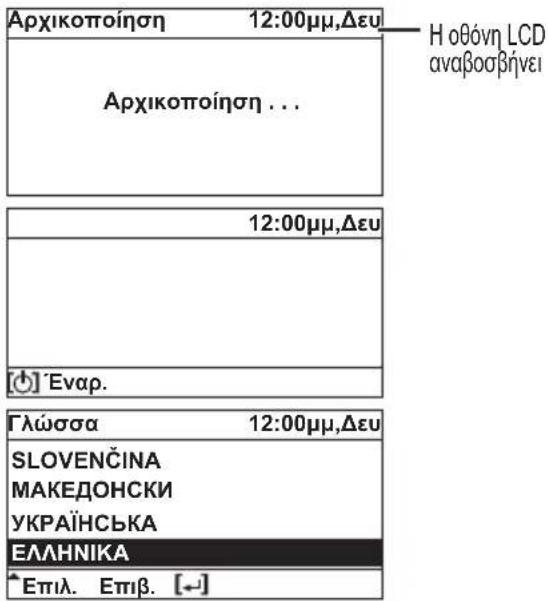

Προετοιμασία ......20

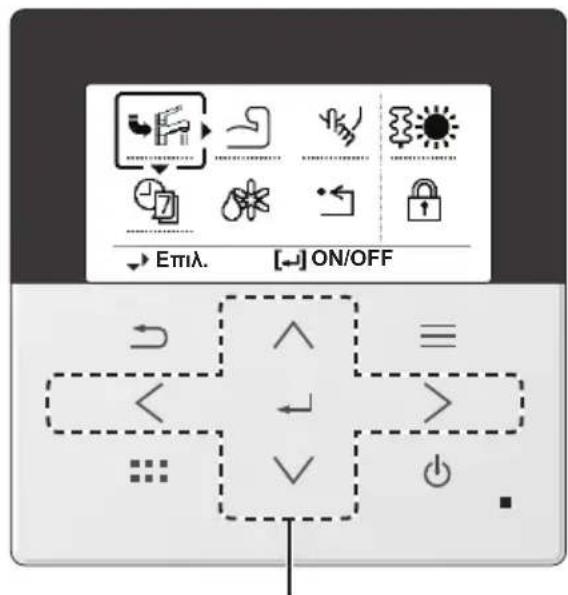

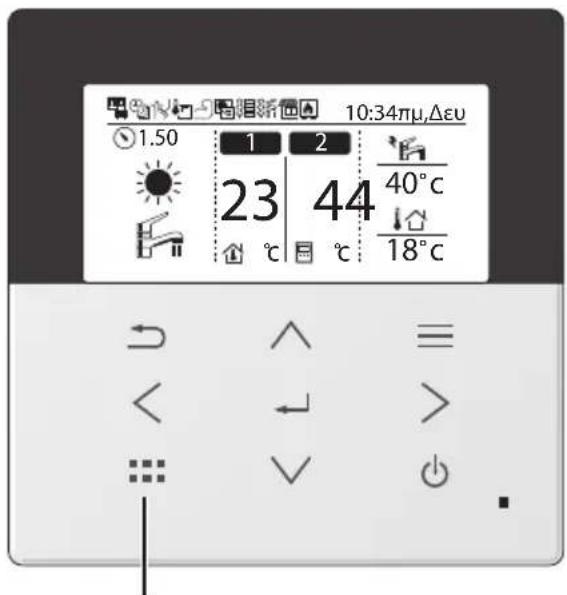

Σύντομο Μενού ......21

Τρόπος χρήσης του Σύντομου Μενού ......22-26

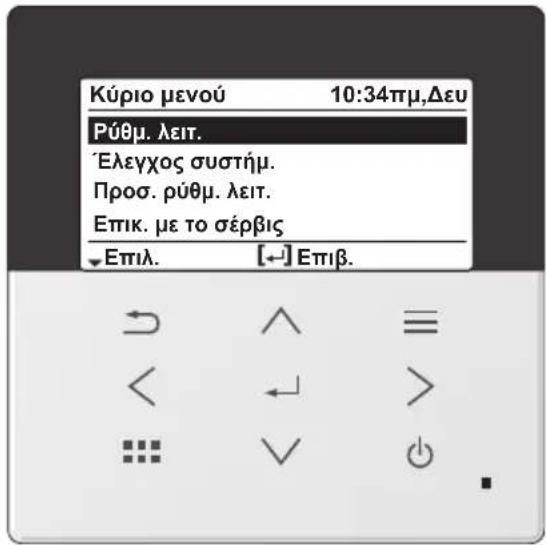

Μενού 27-51

Για τον χρήστη

1 Púθμ. λειτ. 27-28

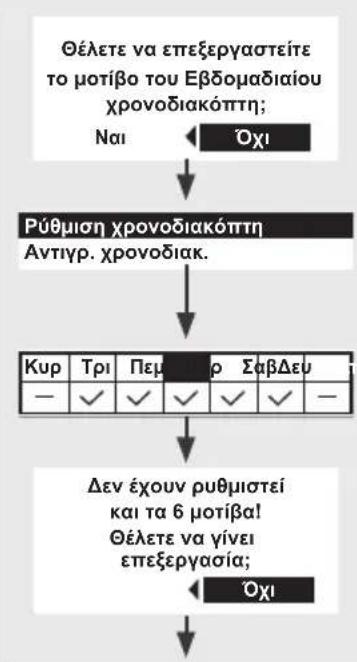

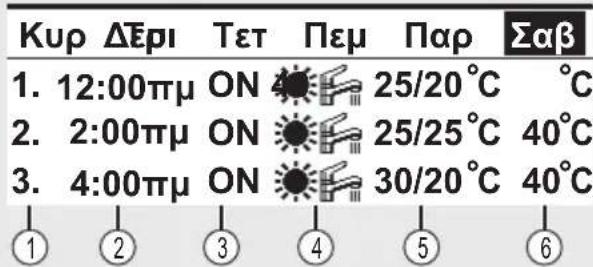

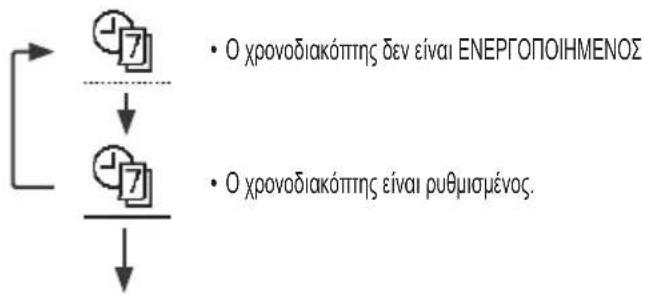

1.1 Εβδομαδ. χρονοδ.

1.2 Χρονοδ. διακοπών

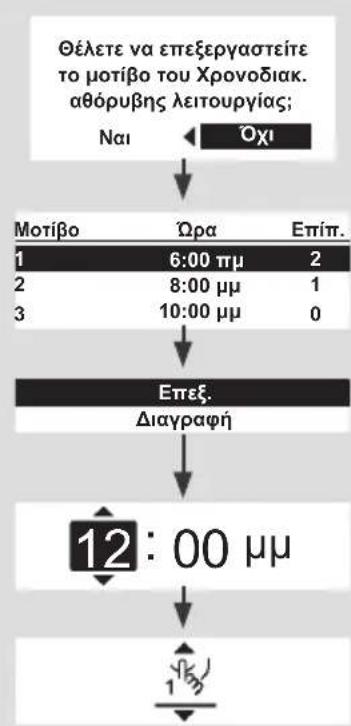

1.3 Χρονοδ. αθόρ. λειτ.

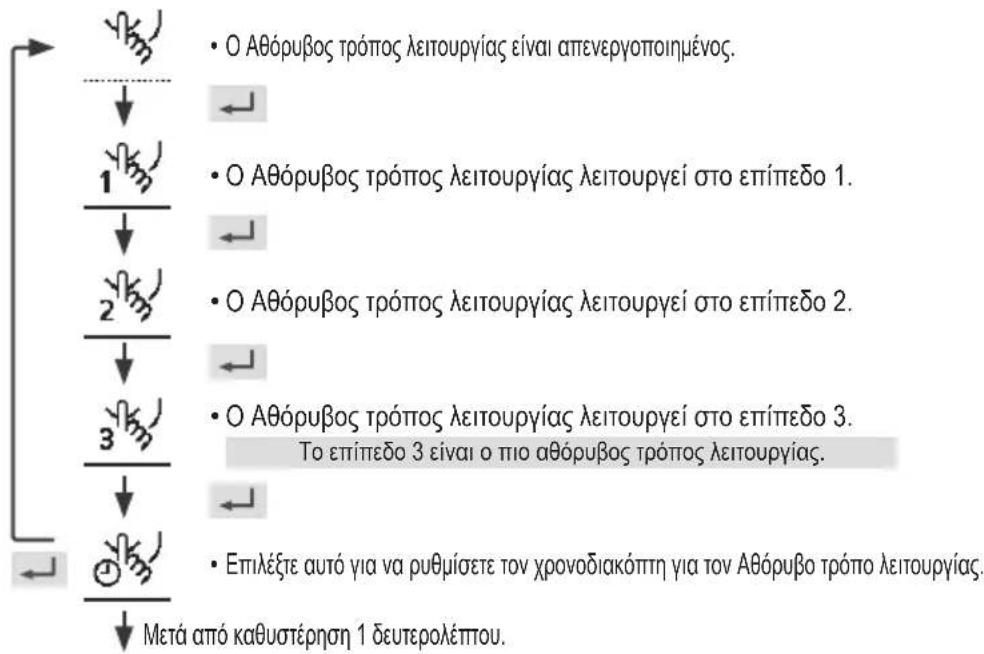

1.4 Протер. αθόρυβης

1.5 Θερμαντ. δωμ.

1.6 Θερμαντ. δεξαμ.

1.7 Αποστείρωση

1.8 Λειτ. DHW

2 Έλεγχος συστήμ. 29

2.1 Παρακ. ενέργ.

2.2 Πληροφ. συστήμ.

2.3 Iστορ. σφαλμ.

2.4 Συμπιεστής

2.5 Θερμαντήρας

3 Προσ. ρύθμ. λειτ. 30-31

3.1 Αρ. τηλεχειριστηρίου

3.2 Ήχος αφής

3.3 Avtíθ. oθ. LCD

3.4 Οπίσθιος φωτισμός

3.5 Ένταση οπισθοφ.

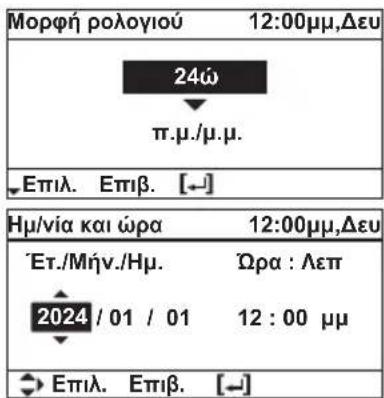

3.6 Μορφή ρολογιού

3.7 Hμ/vía και ώρα

3.8 Γλώσσα

3.9 Κωδ. πρ. ξεκλειδ.

4 Επικ. με το σέρβις 31

4.1 Επικ. 1 / Επικ. 2

Για τον εγκαταστάτη

5 Ρύθμ. τεχν. εγκατ. > Ρύθμ. συστ. 32-44

5.1 Προαιρ. συνδεσ. PCB

5.2 Zώνη και αισθ.

5.3 Χωρητ. θερμ.

5.4 Апотр. паγοπ.

5.5 Σύνδεση δεξαμενής

5.6 Χωρητικότητα DHW

5.7 Σύνδ. δεξ. αποθ.

5.8 Θερμαντήρας δεξαμενής

5.9 Θερμαντ. βάσ.

5.10 Εναλλ. εξ. αισθ.

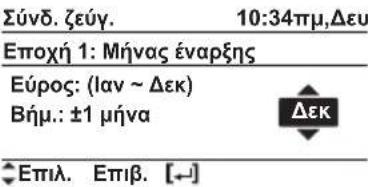

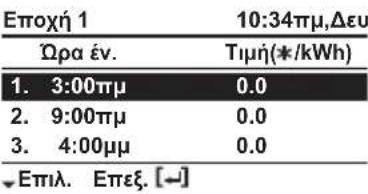

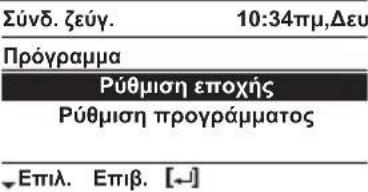

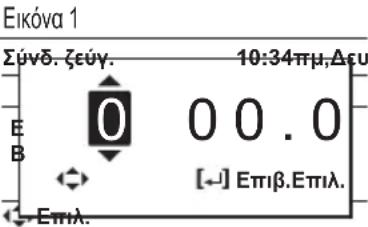

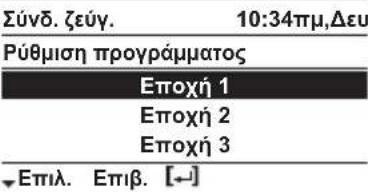

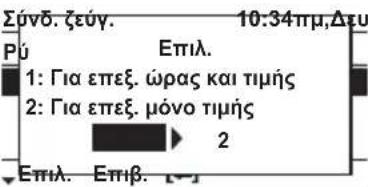

5.11 Σύνδ. ζεύγ.

5.12 Εξ. διακ.

5.13 Σύνδ. ηλ. πάνελ

5.14 Σήμα εξ. σφάλμ.

5.15 Έλεγχος απαιτ.

5.16 Ετοιμότητα SG

5.17 Διακ. εξ. συμπ .

5.18 Υγρό κυκλοφορίας

5.19 Διακ.ς θέρμ.-ψύξης

5.20 Av. λειτ. θερμ.

5.21 Av. λ. απ.

5.22 Σήμα απόψυξης

5.23 Puθμ. ροής αντλ.

5.24 Απόψυξη DHW

5.25 Έλεγχος θέρμ.

5.26 Εξωτ. μετρ.

5.27 Нлектрикή άνοδος

5.28 Επιπλέον αντλία

5.29 Εξωτερικός θερμαντήρας

5.30 Στατική πίεση

5.31 Χωρητικότητα ψύξης

6 Púθμ. τεχν. εγκατ. > Púθμ. λειτ. 45-49

6.1 Θέρμανση

6.2 Ψύξη

6.3 AUT.

6.4 Δεξαμενή

7 Ρύθμ. τεχν. εγκατ. > Ρύθμιση σέρβις .....49-50

7.1 Μέγ. ταχύτητα αντλίας

7.2 Ταχύτητα αντλίας Ζώνης 2

7.3 Στέγ. σκυρ.

7.4 Επικ. με το σέρβις

8 Ρύθμ. τεχν. εγκατ. > Ρύθμ. τηλεχ. 51

Οδηγιες πλυσιματος ....52-53

Αντιμετωπιση προβληματων ......54-55

Πληροφοριες 56-57

Πριν από τη χρήση, βεβαιωθείτε ότι το σύστημα έχει εγκατασταθεί σωστά από έναν εξουσιοδοτημένο αντιπρόσωπο/ειδικό σύμφωνα με τις παρεχόμενες οδηγίες.

• Το σύστημα Αέρος-Nερού της Panasonic είναι ένα σύστημα που αποτελείται από μία εξωτερική μονάδα ή από δύο μονάδες; μία εσωτερική μονάδα και μία εξωτερική μονάδα. Η εσωτερική μονάδα αποτελείται από την Υδρομονάδα και μια υγειονομική δεξαμενή νερού.
- Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο τρόπος λειτουργίας του συστήματος χρησιμοποιώντας μία εξωτερική μονάδα ή την εσωτερική και εξωτερική μονάδα.
• Σχετικά με τη λειτουργία άλλων προϊόντων όπως καλοριφέρ, εξωτερικού θερμοελεγκτή και υποδαπέδιων μονάδων, ανατρέξτε στις οδηγίες λειτουργίας του κάθε προϊόντος.
• Το σύστημα μπορεί να κλειδωθεί ώστε να λειτουργεί σε τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ και να είναι απενεργοποιημένος ο τρόπος λειτουργίας ΨΥΞΗ.
- Μερικές λειτουργίες που περιγράφονται στο παρόν εγχειρίδιο μπορεί να μή μπορούν να εφαρμοστούν στο σύστημά σας.
• Βεβαιωθείτε ότι το νερό εισόδου είναι καθαρό. Όταν το νερό προέρχεται από πηγάδι ή από πηγή, ενδέχεται να απαιτηθεί ένα επιπλέον φίλτρο νερού.
• Αποφεύγετε τη χρήση νερού που περιέχει αλάτι, οξύ και άλλες ακαθαρσίες οι οποίες μπορεί να οξειδώσουν τη δεξαμενή και τα εξαρτήματά της.
- Συμβουλευτείτε τον πλησιέστερο σε σας αντιπρόσωπο για περαιτέρω πληροφορίες.
- Εγκαταστήστε την εξωτερική μονάδα σε εξωτερικό χώρο.

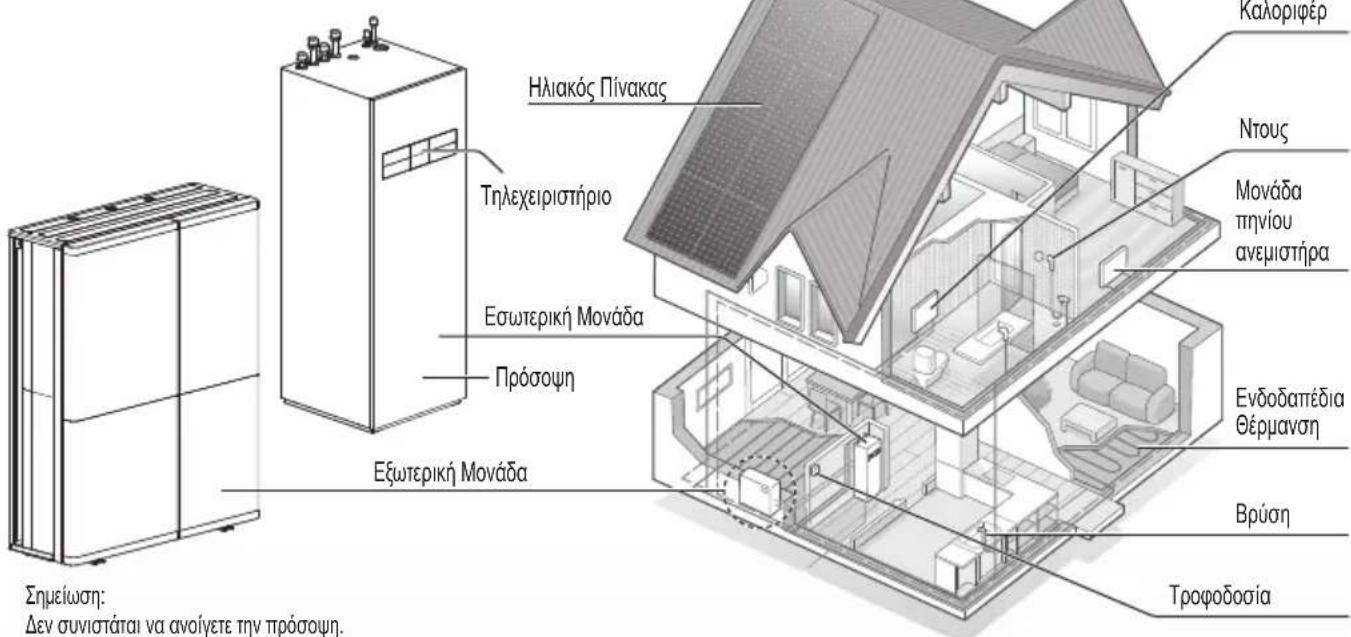

Επισκόπηση συστήματος

(Η δομή των μονάδων διαφέρει ανάλογα με το μοντέλο.)

Καλοριφερ Ηλιακός Πίνακας Τηλεχειριστήριο Εσωτερική Μονάδα Πρόσοψη Εξωτερική Μονάδα Σημείωση: Δεν συνιστάται να ανοίγετε την πρόσοψη. Ντους Μονάδα πηνίου ανεμιστήρα Ενδοδαπέδια Θέρμανση Βρύση Τροφοδοσία

Σημείωση:

Δεν συνιστάται να ανοίγετε την πρόσοψη.

(Για χρήση μόνο από εξουσιοδοτημένο αντιπρόσωπο/ειδικό)

Οι εικόνες σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και μπορεί να διαφέρουν από την πραγματική μονάδα.

Υπόκεινται σε αλλαγές δίχως προειδοποίηση για μελλοντική βελτίωση.

Στις μελλοντικές εξηγήσεις, θα υπάρχουν μέρη που θα εξηγούν την εξωτερική μονάδα μόνη της ή σε συνδυασμό με την εσωτερική μονάδα, όμως το περιεχόμενο θα διαφέρει ανάλογα με το σύστημα του χρήστη.

! Παιδιά ηλικίας 3 έως 8 ετών επιτρέπεται μόνο να χρησιμοποιούν τη βρύση που είναι συνδεδεμένη στον θερμαντήρα νερού.

Συνθήκες λειτουργίας

	ΘΕΡΜΑΝΣΗ (ΔΕΞΑΜΕΝΗ)	ΘΕΡΜΑΝΣΗ (ΚΥΚΛΩΜΑ)	*1,2 ΨΥΞΗ(ΚΥΚΛΩΜΑ)
Θερμοκρασία της εξοδος νερού (°C)(Ελάχ. / Μέγ.)	- / 65*3	25 / 55 (Κάτω από τη θερμ. περιβάλλοντος -25 °C) *425 / 75 (Πάνω από τη θερμ. περιβάλλοντος -15 °C) *4	5 / 20
Εξωτερική θερμοκρασία περιβάλλοντος (°C)(Ελάχ. / Μέγ.)	-28 / 43 -28 / 35 10 / 43

Όταν η εξωτερική θερμοκρασία βρίσκεται εκτός του εύρους στον πίνακα, η θερμαντική απόδοση θα μειωθεί σημαντικά και η μονάδα μπορεί να σταματήσει να λειτουργεί για την προστασία της.

Η μονάδα θα επανεκκινήσει αυτόματα αφού η εξωτερική θερμοκρασία επανέλθει εντός του προκαθορισμένου εύρους.

* Το σύστημα είναι κλειδωμένο να λειτουργεί χωρίς τον τρόπο λειτουργίας ΨΥΞΗΣ. Μπορεί να ξεκλειδωθεί μόνο από εξουσιοδοτημένους εγκαταστάτες ή από τους εξουσιοδοτημένους συνεργάτες σέρβις.
* Εμφανίζεται στην οθόνη μόνο όταν ο τρόπος λειτουργίας ΨΥΞΗΣ είναι ξεκλειδωμένος (Όταν η λειτουργία ΨΥΞΗΣ είναι διαθέσιμη)
^26 Όταν η εξωτερική θερμοκρασία περιβάλλοντος είναι -15 °C, μόνο ο εφεδρικός θερμαντήρας λειτουργεί πάνω από τους 55 °C. (Η εξωτερική μονάδα δεν διαθέτει εφεδρικό θερμαντήρα.)
^4 Όταν η εξωτερική θερμοκρασία περιβάλλοντος είναι μεταξύ -15 °C και -25 °C, η θερμοκρασία εξόδου του νερού μειώνεται σταδιακά από 75 °C σε 55 °C.

Για να προληφθεί προσωπικός τραυματισμός, τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε να συμμορφωθείτε με τα επόμενα: Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα των οποίων κατηγοριοποιείται σύμφωνα με τα παρακάτω:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτό το σήμα προειδοποιεί για θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ

Αυτό το σήμα προειδοποιεί για τραυματισμό ή ζημιά σε περιουσία.

Οι οδηγίες που πρέπει να ακολουθηθούν κατηγοριοποιούνται σύμφωνα με τα παρακάτω σύμβολα:

Αυτό το σύμβολο δηλώνει μια ενέργεια που ΑΠΑΓΟΡΕΥΕΤΑΙ.

Τα εν λόγω σύμβολα υποδηλώνουν ΥΠΟΧΡΕΩΤΙΚΕΣ ενέργειες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εσωτερικη μοναδα και εξωτερικη μοναδα

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες φυσικές, αισθητήριες ή νοητικές ικανότητες, ή χωρίς εμπειρία και γνώση, αν βρίσκονται υπό επιτήρηση ή τους παρέχονται οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από το χρήστη δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

Παρακαλείστε να συμβουλευθείτε τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για να καθαρίσετε τα εσωτερικά εξαρτήματα, να επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε, να αποσυναρμολογήσετε και να επανεγκαταστήσετε τη μονάδα. Ο ακατάλληλος χειρισμός μπορεί να προκαλέσει διαρροή, ηλεκτροπληξία ή πυρκαγιά.

Επιβεβαιώστε με εξουσιοδοτημένο αντιπρόσωπο ή ειδικό τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση άλλου ψυκτικού από τον καθορισμένο τύπο ενδέχεται να προκαλέσει βλάβη στο προϊόν, τραυματισμό κλπ.

Μη χρησιμοποιείτε άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης ή για καθαρισμό, εκτός από αυτά που προτείνονται από τον κατασκευαστή. Οποιαδήποτε μη κατάλληλη μέθοδος ή χρήση ακατάλληλων υλικών μπορεί να προκαλέσει ζημιά στο προϊόν, ρήξη και σοβαρό τραυματισμό.

Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή εύφλεκτη ατμόσφαιρα. Σε αντίθετη περίπτωση μπορεί να προκληθεί πυρκαγιά.

Μην εισάγετε δάχτυλα ή άλλα αντικείμενα μέσα στην εσωτερική ή την εξωτερική μονάδα Αέρα-Νερού, τα περιστρεφόμενα μέρη μπορεί προκαλέσουν τραυματισμό.

Μην αγγίζετε την εξωτερική μονάδα κατά τη διάρκεια του φωτισμού, μπορεί να προκαλέσει ηλεκτροπληξία.

Μη κάθεστε και μην βαδίζετε πάνω στη μονάδα γιατί μπορεί να πέσετε.

Μην εγκαθιστάτε την εσωτερική μονάδα σε εξωτερικούς χώρους. Έχει σχεδιαστεί για εγκατάσταση σε εσωτερικούς χώρους και μόνο.

Τροφοδοσία

Μη χρησιμοποιείτε τροποποιημένα καλώδια, συνδεδεμένα

καλώδια, επεκτάσεις καλωδίων ή μη καθορισμένα καλώδια για πρόληψη υπερθέρμανσης ή πυρκαγιάς.

Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας:

• Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με άλλες συσκευές.
• Μην χειρίζεστε το συσκευή με βρεγμένα χέρια.
• Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας.

Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για να αποφευχθεί ενδεχόμενος κίνδυνος.

Η μονάδα αυτή είναι έσπλισμένη με διακόπτη ασφαλείας υπολειμματικού ρεύματος/ διακόπτη κυκλώματος διαρροής της γείωσης (RCCB= Residual Current Circuit Breaker/ELCB= Earth Leakage Circuit Breaker). Ζητήστε από εξουσιοδοτημένο αντιπρόσωπο να ελέγχει σε τακτά χρονικά διαστήματα τη λειτουργία του διακόπτη RCCB/ELCB, ειδικά μετά από την εγκατάσταση, επιθεώρηση και συντήρηση. Η

δυσλειτουργία του διακόπτη RCCB/ELCB μπορεί να προκαλέσει ηλεκτροπληξία και/ή φωτιά.

Συνιστάται θερμά να εγκατασταθεί μια Διάταξη Προστασίας Ρεύματος Διαρροής (RCD= Residual Current Device) επιτόπου ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας και/ή φωτιάς.

Όλα τα κυκλώματα τροφοδοσίας πρέπει να αποσυνδεθούν πριν από την πρόσβαση σε ακροδέκτες.

Διακόψτε τη χρήση του προϊόντος αν παρατηρηθεί οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε την τροφοδοσία.

(Κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας)

Παραδείγματα ανωμαλίας/βλάβης

• Συχνή ενεργοποίηση του διακόπτη RCCB/ELCB.
  • Παρατηρείται μυρωδιά καμένου.
• Παρατηρείται μη φυσιολογικός θόρυβος ή δόνηση της μονάδας.
• Διαρροή ζεστού νερού από την εσωτερική μονάδα.

Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για συντήρηση/επισκευή.

Φοράτε γάντια κατά την επιθεώρηση και συντήρηση.

Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

Για την αποφυγή ηλεκτροπληξίας, διακόψτε την παροχή ρεύματος:

-Πριν τον καθαρισμό ή το σέρβις.
-Εφόσον δεν γίνεται χρήση για παρατεταμένο χρονικό διάστημα.

Προς αποφυγή ηλεκτροπληξίας, πρόκλησης εγκαύματος ή/και θανάσιμου τραυματισμού, βεβαιωθείτε ότι έχετε αποσυνδέσει όλες τις παροχές ρεύματος προτού αποκτήσετε πρόσβαση σε ακροδέκτες στην εσωτερική μονάδα και την εξωτερική μονάδα.

ΠΡΟΣΟΧΗ

Εσωτερικη μοναδα και εξωτερικη μοναδα

Μην πλένετε την εσωτερική μονάδα με νερό, βενζίνη, διαλυτικά ή σκόνες καθαρισμού προς αποφυγή πρόκλησης φθοράς ή διάβρωσης στη μονάδα.

Μην εγκαθιστάτε τη μονάδα κοντά σε εύφλεκτα υλικά ή στο μπάνιο. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία και/ή φωτιά.

Μην αγγίζετε το κοφτερό αλουμινένιο πτερύγιο, τα κοφτερά μέρη μπορεί να σας τραυματίσουν.

Μη χρησιμοποιείτε το σύστημα κατά τη διάρκεια αποστείρωσης προκειμένου να αποφευχθεί ζεμάτισμα με θερμό νερό ή υπερθέρμανση στο ντους.

Μην αποσυναρμολογείτε τη μονάδα για λόγους καθαρισμού προς αποφυγή τραυματισμού.

Μην πατάτε πάνω σε ασταθή πάγκο όταν καθαρίζετε τη μονάδα προς αποφυγή τραυματισμού.

Μην τοποθετείτε βάζα ή δοχεία νερού πάνω στη μονάδα. Το νερό μπορεί να εισέλθει στη μονάδα και να υποβαθμίσει τη μόνωση. Αυτό μπορεί να προκαλέσει ηλεκτροπληξία.

Είναι δυνατή η αποφυγή της διαρροής νερού εξασφαλίζοντας ότι ο σωλήνας αποστράγγισης:

-έχει τοποθετηθεί σωστά,
-βρίσκεται μακριά από αποχετεύσεις και δοχεία, ή
-δεν έχει βυθιστεί σε νερό

Μετά από παρατεταμένη χρήση ή από χρήση με εύφλεκτο εξοπλισμό, εξαερίζετε τον χώρο τακτικά.

Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε ότι το πλαίσιο εγκατάστασης δεν είναι φθαρμένο ώστε να αποφευχθεί η πτώση της μονάδας.

Η σωλήνωση Νερού στον κατειλημμένο χώρο πρέπει να εγκατασταθεί με τέτοιο τρόπο ώστε να προστατεύεται από τυχόν ακούσια βλάβη κατά τη διάρκεια της λειτουργίας και του σέρβις.

Πρέπει να λαμβάνονται προφυλάξεις για να αποφεύγονται οι υπερβολικές δονήσεις ή κραδασμοί στη σωλήνωση Νερού.

Προστατέψτε τη σωλήνωση Νερού από ακούσια ρήξη λόγω μετακίνησης επίπλων ή δραστηριοτήτων ανακατασκευής.

Τηλεχειριστήριο

Μη βρέχετε το Τηλεχειριστήριο. Σε αντίθετη περίπτωση μπορεί να προκληθεί ηλεκτροπληξία ή/και πυρκαγιά.

Μην πατάτε τα κουμπιά πάνω στο Τηλεχειριστήριο με σκληρά, αιχμηρά αντικείμενα. Διαφορετικά, μπορεί να προκληθεί ζημιά στη συσκευή.

Μην πλένετε το Τηλεχειριστήριο χρησιμοποιώντας νερό, βενζίνη, αραιωτικό ή σκόνη καθαρισμού.

Μην επιθεωρείτε ή κάνετε συντήρηση στο Τηλεχειριστήριο από μόνοι σας. Συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο ώστε να αποφευχθεί προσωπικός τραυματισμός που μπορεί να προκληθεί από λανθασμένη λειτουργία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτή η συσκευή έχει πληρωθεί με R290 (Εξαιρετικά εύφλεκτο αέριο, ομάδα ασφαλείας A3 σύμφωνα με το πρότυπο ISO 817).

Αν το ψυκτικό διαρρεύσει και εκτεθεί σε εξωτερική πηγή ανάφλεξης, υπάρχει κίνδυνος πυρκαγιάς.

Εσωτερικη μοναδα και εξωτερικη μοναδα

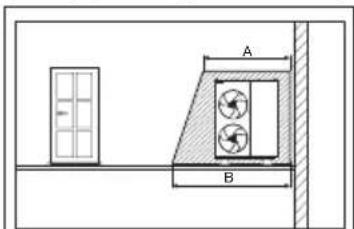

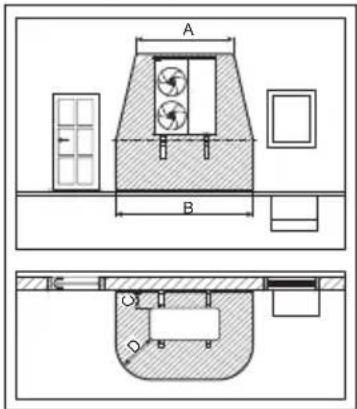

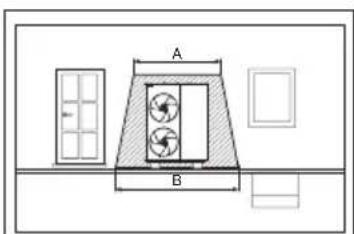

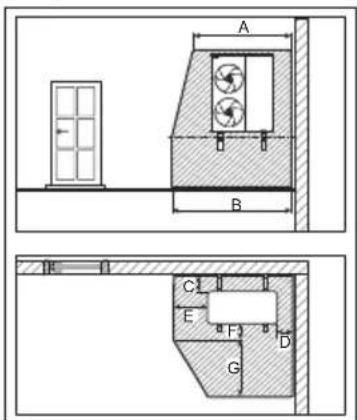

Η ζώνη προστασίας προσδιορίζεται κοντά στο προϊόν. Άνατρέξτε στην ενότητα Ζώνη προστασίας.

Σημειώστε ότι το ψυκτικό μπορεί να είναι άοσμο και συνιστάται ιδιαίτερα η παρουσία κατάλληλων ανιχνευτών εύφλεκτου ψυκτικού αερίου, οι οποίοι θα βρίσκονται σε λειτουργία και θα είναι σε θέση να ειδοποιήσουν σε περίπτωση διαρροής.

Na diatηρείτε τυχόν απαιτούμενα ανοίγματα εξαερισμού χωρίς εμπόδια.

Μην τρυπάτε και μην καίτε καθώς η συσκευή είναι υπό πίεση. Μην εκθέτετε τη συσκευή σε θερμότητα, φλόγα, σπίθες ή άλλες πηγές ανάφλεξης. Διαφορετικά, μπορεί να εκραγεί και να προκαλέσει τραυματισμό ή θάνατο.

Προφυλάξεις για τη χρήση του ψυκτικού μέσου R290

Απαγορεύεται η ανάμιξη διαφορετικών ψυκτικών μέσων εντός ενός συστήματος.

• Η λειτουργία, συντήρηση, επισκευή και ανάκτηση ψυκτικού μέσου πρέπει να εκτελείται πάντα από καταρτισμένο και πιστοποιημένο προσωπικό στη χρήση εύφλεκτων ψυκτικών μέσων και όπως συνιστάται από τον κατασκευαστή. Το προσωπικό που εκτελεί εργασίες λειτουργίας, σέρβις ή συντήρησης σε ένα σύστημα ή στα σχετικά μέρη του εξοπλισμού πρέπει να είναι καταρτισμένο και πιστοποιημένο.
• Τυχόν μέρος του κυκλώματος ψύξης (εξατμιστήρες, αεροψυκτήρες, μονάδες διαχείρισης αέρα (AHU), συμπυκνωτές ή συλλέκτες υγρών) ή της σωλήνωσης δεν πρέπει να βρίσκεται κοντά σε πηγές θερμότητας, γυμνές φλόγες, συσκευές αερίου σε λειτουργία ή ηλεκτρικό θερμαντήρα σε λειτουργία.
• Ο χρήστης/κάτοχος ή ο εξουσιοδοτημένος αντιπρόσωπός του πρέπει να ελέγχει τακτικά τους συναγερμούς, τον μηχανικό εξαερισμό και τους ανιχνευτές, τουλάχιστον μία φορά το έτος, όπου απαιτείται σύμφωνα με τους εθνικούς κανονισμούς, για να εξασφαλιστεί η σωστή λειτουργία τους.
- Πρέπει να διατηρείται βιβλίο καταγραφής. Τα αποτελέσματα αυτών των ελέγχων πρέπει να καταγράφονται στο βιβλίο καταγραφής.
- Σε περίπτωση εξαερισμού σε κατειλημμένο χώρο, θα πρέπει να ελέγχεται για να επιβεβαιώνεται ότι δεν υπάρχει κανένα εμπόδιο.

• Πριν από τη θέση σε λειτουργία ενός νέου συστήματος ψύξης, το υπεύθυνο άτομο για τη θέση σε λειτουργία του συστήματος πρέπει να εξασφαλίσει ότι το καταρτισμένο και πιστοποιημένο προσωπικό λειτουργίας έχει λάβει οδηγίες σύμφωνα με το εγχειρίδιο οδηγιών σχετικά με την κατασκευή, επίβλεψη, λειτουργία και συντήρηση του ψυκτικού συστήματος, καθώς και τα μέτρα ασφαλείας που πρέπει να τηρηθούν και τις ιδιότητες και τον χειρισμό του ψυκτικού που χρησιμοποιείται.
- Οι γενικές απαιτήσεις του καταρτισμένου και πιστοποιημένου προσωπικού είναι οι εξής:

a) Γνώση της νομοθεσίας, των κανονισμών και των προτύπων σχετικά με τα εύφλεκτα ψυκτικά μέσα, και
b) Λεπτομερής γνώση και δεξιότητες στον χειρισμό εύφλεκτων ψυκτικών μέσων, τον εξοπλισμό ατομικής προστασίας, την πρόληψη διαρροής ψυκτικού, τον χειρισμό των φιαλών, την πλήρωση, την ανίχνευση διαρροής, την ανάκτηση και την απόρριψη, και
c) Ικανότητα κατανόησης και εφαρμογής στην πράξη των απαιτήσεων της εθνικής νομοθεσίας, των κανονισμών και προτύπων, και
d) Συνεχής βασική και προηγμένη εκπαίδευση για τη διατήρηση αυτής της τεχνογνωσίας.
e) Φροντίστε οι συσκευές προστασίας και ο κύκλος ψυκτικού να προστατεύονται κατάλληλα από δυσμενείς περιβαλλοντικές επιδράσεις (όπως από τον κίνδυνο συλλογής νερού και παγώματός του στους σωλήνες εκτόνωσης ή της συσσώρευσης βρομιάς και ακαθαρσιών).

1. Εγκατάσταση (Χώρος)

• Φροντίστε οι σωληνώσεις νερού να είναι προστατευμένες από φυσική φθορά.
- Φροντίστε οι μηχανικές συνδέσεις να είναι προσβάσιμες για λόγους συντήρησης.
- Σε περιπτώσεις που απαιτείται μηχανικός εξαερισμός, τα ανοίγματα εξαερισμού πρέπει να διατηρούνται ανοιχτά χωρίς εμπόδια.
- Πρέπει να συμμορφώνεται με τους εθνικούς κανονισμούς, τους περιφερειακούς και δημοτικούς κανόνες και τη νομοθεσία για το αέριο. Ενημερώστε τις σχετικές αρμόδιες υπηρεσίες σύμφωνα με όλους τους ισχύοντες κανονισμούς.
- Κατά την απόρριψη του προϊόντος, ακολουθείτε τις προφυλάξεις στην ενότητα #12 και πληροίτε τους εθνικούς κανονισμούς. Να επικοινωνείτε πάντα με τις τοπικές δημοτικές υπηρεσίες για τον σωστό χειρισμό.

2. Σέρβις

2-1. Προσωπικό σέρβις

• Το σύστημα πρέπει να επιθεωρείται, να επιβλέπεται και να συντηρείται τακτικά από καταρτισμένο και πιστοποιημένο προσωπικό σέρβις που εργάζεται για τον χρήστη ή το άτομο που είναι υπεύθυνο.
• Φροντίστε να μην υπάρχει διαρροή του φορτίου ψυκτικού μέσου.
- Οποιοδήποτε καταρτισμένο άτομο το οποίο εργάζεται σε ή ανοίγει ένα κύκλωμα ψυκτικού μέσου πρέπει να είναι κάτοχος έγκυρου πιστοποιητικού από μια διαπιστευμένη αρχή αξιολόγησης του κλάδου, η οποία εξουσιοδοτεί τις ικανότητές του να χειρίζεται ψυκτικά μέσα με ασφάλεια σύμφωνα με προδιαγραφές αξιολόγησης αναγνωρισμένες από τον κλάδο.
• Το σέρβις πρέπει να εκτελείται μόνο όπως προτείνεται από τον κατασκευαστή του εξοπλισμού. Η συντήρηση και η επισκευή που απαιτεί τη βοήθεια άλλου καταρτισμένου προσωπικού πρέπει να εκτελείται υπό την επίβλεψη ατόμου ικανού στη χρήση εύφλεκτων ψυκτικών μέσων.
• Το σέρβις πρέπει να εκτελείται μόνο όπως προτείνεται από τον κατασκευαστή.

2-2. Εργασία

• Πριν από την εκτέλεση εργασιών σε συστήματα που περιέχουν εύφλεκτα ψυκτικά μέσα, είναι απαραίτητοι έλεγχοι ασφαλείας για την εξασφάλιση της ελαχιστοποίησης του κινδύνου ανάφλεξης. Για επισκευή στο σύστημα ψύξης, οι προφυλάξεις στις ενότητες #2-2 έως #2-8 πρέπει να ακολουθούνται πριν από την εκτέλεση εργασιών στο σύστημα.
- Η εργασία πρέπει να εκτελεστεί με ελεγχόμενη διαδικασία για την ελαχιστοποίηση του κινδύνου παρουσίας ενός εύφλεκτου αερίου ή ατμού κατά την εκτέλεση της εργασίας.
- Όλο το προσωπικό συντήρησης και οι υπόλοιποι που εργάζονται στην περιοχή θα λαμβάνουν οδηγίες και θα επιβλέπονται σύμφωνα με την εργασία που εκτελείται.
- Να αποφεύγεται η εργασία σε κλειστούς χώρους. Φροντίστε να βρίσκεται μακριά από την πηγή, τουλάχιστον 2 μέτρα απόσταση ασφαλείας, ή να υπάρχει μια ζώνη ελεύθερου χώρου ακτίνας τουλάχιστον 2 μέτρων.
- Να φοράτε κατάλληλο προστατευτικό εξοπλισμό, συμπεριλαμβανομένης αναπνευστικής προστασίας, αν απαιτείται από τις συνθήκες.
- Κρατάτε όλες τις πηγές ανάφλεξης και τις ζεστές μεταλλικές επιφάνειες μακριά.

2-3. Έλεγχος για παρουσία ψυκτικού μέσου

• Η περιοχή πρέπει να ελέγχεται με έναν κατάλληλο ανιχνευτή ψυκτικού μέσου πριν και κατά τη διάρκεια της εργασίας, ώστε να εξασφαλιστεί ότι ο τεχνικός γνωρίζει μια πιθανή εύφλεκτη ατμόσφαιρα.
• Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροής που χρησιμοποιείται είναι κατάλληλος για χρήση με εύφλεκτα ψυκτικά μέσα, π.χ. χωρίς σπινθήρες, επαρκώς μονωμένος ή εγγενώς ασφαλής.
- Σε περίπτωση διαρροής/εκροής, αερίστε αμέσως τον χώρο και παραμείνετε ανάντη και μακριά από τη διαρροή/απελευθέρωση.
- Σε περίπτωση διαρροής/εκροής, ενημερώστε τα άτομα που βρίσκονται κατάντη της διαρροής/εκροής, απομονώστε αμέσως την περιοχή κινδύνου και κρατήστε μακριά το μη εξουσιοδοτημένο προσωπικό.

2-4. Παρουσία πυροσβεστήρα

• Αν πρέπει να διεξαχθούν εργασίες με θερμότητα στον εξοπλισμό ψύξης ή σε οποιαδήποτε σχετικά μέρη, πρέπει να υπάρχει διαθέσιμος κατάλληλος εξοπλισμός πυρόσβεσης.
- Να έχετε δίπλα στην περιοχή πλήρωσης πυροσβεστήρα ξηράς κόνεως ή CO₂.

2-5. Καμία πηγή ανάφλεξης

• Τα άτομα που εκτελούν εργασίες στο σύστημα ψύξης δεν πρέπει να χρησιμοποιούν πηγές ανάφλεξης με τέτοιο τρόπο που θα μπορούσε να οδηγήσει σε κίνδυνο πυρκαγιάς ή έκρηξης. Τα άτομα αυτά δεν πρέπει να καπνίζουν όταν εκτελούν αυτές τις εργασίες.
- Όλες οι πιθανές πηγές ανάφλεξης, συμπεριλαμβανομένου του καπνίσματος τσιγάρου, πρέπει να διατηρούνται μακριά σε επαρκή απόσταση από την τοποθεσία εγκατάστασης, επισκευής, αφαίρεσης και απόρριψης, καθώς κατά τη διάρκεια των εργασιών αυτών μπορεί να απελευθερωθεί εύφλεκτο ψυκτικό μέσο στον γύρω χώρο.
• Πριν από την εκτέλεση εργασιών, η περιοχή γύρω από τον εξοπλισμό πρέπει να ελέγχεται ώστε να εξασφαλίζεται ότι δεν υπάρχουν εύφλεκτοι κίνδυνοι ή κίνδυνοι ανάφλεξης.
- Πρέπει να αναρτώνται πινακίδες "Απαγορεύεται το κάπνισμα".

2-6. Αεριζόμενος χώρος

• Βεβαιωθείτε ότι η περιοχή βρίσκεται σε ανοικτό χώρο ή ότι αερίζεται επαρκώς προτού ανοίξετε το σύστημα ή εκτελέσετε εργασίες με θερμότητα.
• Ο εξαερισμός πρέπει να συνεχίζεται κατά τη διάρκεια εκτέλεσης των εργασιών.
• Ό εξαερισμός πρέπει να διασκορπίζει με ασφάλεια τυχόν ψυκτικό μέσο που απελευθερώνεται και κατά προτίμηση να το αποβάλλει εξωτερικά στην ατμόσφαιρα.

2-7. Έλεγχοι στον εξοπλισμό ψύξης

• Όταν γίνεται αλλαγή ηλεκτρικών εξαρτημάτων, πρέπει να είναι κατάλληλα για τον σκοπό και με τις σωστές προδιαγραφές.
• Οι οδηγίες συντήρησης και σέρβις του κατασκευαστή πρέπει να τηρούνται πάντα.
• Σε περίπτωση αμφιβολιών, συμβουλευτείτε το τεχνικό τμήμα του κατασκευαστή για βοήθεια.
  • Οι παρακάτω έλεγχοι ισχύουν για τις εγκαταστάσεις που χρησιμοποιούν εύφλεκτα ψυκτικά μέσα.
  Το μηχάνημα εξαερισμού και οι έξοδοι λειτουργούν επαρκώς και δεν είναι φραγμένα.
  Αν χρησιμοποιείται έμμεσο κύκλωμα ψύξης, το δευτερεύον κύκλωμα πρέπει να ελέγχεται για την παρουσία ψυκτικού μέσου. Η σήμανση του εξοπλισμού συνεχίζει να είναι ορατή και ευανάγνωστη. Οι σημάνσεις και οι πινακίδες που είναι δυσανάγνωστες πρέπει να διορθωθούν.
  Θ σωλήνας ή τα εξαρτήματα ψύξης έχουν εγκατασταθεί σε θέση όπου είναι απίθανο να εκτεθούν σε οποιαδήποτε ουσία που μπορεί να διαβρώσει τα εξαρτήματα που περιέχουν ψυκτικό μέσο, εκτός αν τα εξαρτήματα είναι κατασκευασμένα από υλικά που είναι εγγενώς ανθεκτικά στη διάβρωση ή που προστατεύονται κατάλληλα από τη διάβρωση.

2-8. Έλεγχοι στις ηλεκτρικές διατάξεις

• Η επισκευή και η συντήρηση των ηλεκτρικών εξαρτημάτων θα περιλαμβάνει αρχικούς ελέγχους ασφαλείας και διαδικασίες επιθεώρησης εξαρτημάτων.

• Οι αρχικοί έλεγχοι ασφαλείας θα περιλαμβάνουν, ενδεικτικά, τα εξής:- Ότι οι πυκνωτές είναι αποφορτισμένοι: αυτό θα γίνεται με ασφαλή τρόπο ώστε να αποφεύγεται η πιθανότητα σπιθών. Ότι δεν υπάρχουν εκτεθειμένα ηλεκτρικά εξαρτήματα και καλωδίωση που έχουν ρεύμα κατά την πλήρωση, την ανάκτηση ή την εξαέρωση του συστήματος. Ότι υπάρχει συνέχεια της ισοδυναμικής σύνδεσης και της γείωσης.

• Οι οδηγίες συντήρησης και σέρβις του κατασκευαστή πρέπει να τηρούνται πάντα.

• Σε περίπτωση αμφιβολιών, συμβουλευτείτε το τεχνικό τμήμα του κατασκευαστή για βοήθεια.
  • Αν υπάρχει βλάβη που θα μπορούσε να θέσει σε κίνδυνο την ασφάλεια, τότε δεν πρέπει να συνδεθεί παροχή ηλεκτρικού ρεύματος στο κύκλωμα έως ότου αντιμετωπιστεί ικανοποιητικά.
• Αν η βλάβη δεν μπορεί να διορθωθεί άμεσα αλλά πρέπει να συνεχιστεί η λειτουργία, πρέπει να χρησιμοποιηθεί μια κατάλληλη προσωρινή λύση.
• Ο κάτοχος του εξοπλισμού πρέπει να ενημερωθεί ή να αναφερθεί ώστε όλα τα μέρη να ενημερωθούν στο εξής.

3. Επισκευές σε στεγανοποιημένα εξαρτήματα

• Κατά τη διάρκεια επισκευών σε στεγανοποιημένα εξαρτήματα, κάθε παροχή ηλεκτρικού ρεύματος πρέπει να αποσυνδεθεί από τον εξοπλισμό στον οποίο εκτελούνται εργασίες πριν από την αφαίρεση στεγανοποιημένων καλυμμάτων, κ.λπ.
  • Αν είναι απολύτως απαραίτητη η παροχή ηλεκτρικού ρεύματος στον εξοπλισμό κατά τη διάρκεια του σέρβις, τότε μια διάταξη ανίχνευσης διαρροών που λειτουργεί μόνιμα πρέπει να βρίσκεται στο πιο κρίσιμο σημείο για την προειδοποίηση πιθανής επικίνδυνης κατάστασης.
  • Ιδιαίτερη προσοχή πρέπει να δίνεται στα εξής προκειμένου να εξασφαλιστεί ότι κατά την εκτέλεση εργασιών στα ηλεκτρικά εξαρτήματα, το πλαίσιο δεν τροποποιείται με τέτοιο τρόπο ώστε να επηρεαστεί το επίπεδο προστασίας. Αυτό περιλαμβάνει ζημιά στα καλώδια, υπερβολικός αριθμός συνδέσεων, ακροδέκτες που δεν έχουν γίνει σύμφωνα με τις αρχικές προδιαγραφές, ζημιά στα παρεμβύσματα, εσφαλμένη τοποθέτηση στυπιοθλιπτών, κ.λπ.
• Βεβαιωθείτε ότι η συσκευή έχει τοποθετηθεί με ασφάλεια.
• Βεβαιωθείτε ότι τα παρεμβύσματα ή τα υλικά στεγανοποίησης δεν έχουν αλλοιωθεί σε τέτοιο βαθμό που δεν εξυπηρετούν πλέον τον σκοπό αποτροπής εισόδου εύφλεκτης ατμόσφαιρας.
  • Τα ανταλλακτικά πρέπει να είναι σύμφωνα με τις προδιαγραφές του κατασκευαστή.

ΣΗΜΕΙΩΣΗ: Η χρήση στεγανωτικού υλικού σιλικόνης ενδέχεται να περιορίσει την αποτελεσματικότητα ορισμένων τύπων εξοπλισμού ανίχνευσης διαρροών.

Τα εγγενώς ασφαλή εξαρτήματα δεν χρειάζεται να απομονώνονται πριν από την εκτέλεση εργασιών σε αυτά.

4. Επισκευή σε εγγενώς ασφαλή εξαρτήματα

• Μην εφαρμόζετε μόνιμα επαγωγικά ή χωρητικά φορτία στο κύκλωμα χωρίς να εξασφαλίσετε ότι δεν θα υπερβούν την επιτρεπτή τάση και ρεύμα για τον εξοπλισμό που χρησιμοποιείται.
  • Τα εγγενώς ασφαλή εξαρτήματα είναι οι μόνοι τύποι στους οποίους μπορούν να γίνουν εργασίες ενώ έχουν ρεύμα παρουσία εύφλεκτης ατμόσφαιρας.
• Η συσκευή δοκιμής πρέπει να έχει τη σωστή ονομαστική τιμή.
• Αντικαθιστάτε τα εξαρτήματα μόνο με ανταλλακτικά που καθορίζονται από τον κατασκευαστή. Τα ανταλλακτικά που δεν έχουν καθοριστεί από τον κατασκευαστή μπορεί να προκαλέσουν ανάφλεξη του ψυκτικού μέσου στην ατμόσφαιρα από μια διαρροή.

5. Καλωδίωση

• Ελέγξτε ότι η καλωδίωση δεν υπόκειται σε φθορά, διάβρωση, υπερβολική πίεση, δόνηση, αιχμηρές άκρες ή άλλες δυσμενείς περιβαλλοντικές επιδράσεις.
• Ο έλεγχος πρέπει επίσης να λαμβάνει υπόψη τις επιδράσεις της γήρανσης ή της συνεχούς δόνησης από πηγές όπως συμπιεστές ή ανεμιστήρες.

6. Ανίχνευση εύφλεκτων ψυκτικών μέσων

• Σε καμία περίπτωση δεν πρέπει να χρησιμοποιηθούν πιθανές πηγές ανάφλεξης για την αναζήτηση ή ανίχνευση διαρροών ψυκτικού μέσου.
• Δεν πρέπει να χρησιμοποιείται ανιχνευτής διαρροής φυκτικών υγρών (ή οποιοσδήποτε άλλος ανιχνευτής που χρησιμοποιεί γυμνή φλόγα).

7. Οι παρακάτω μέθοδοι ανίχνευσης διαρροών θεωρούνται αποδεκτές για όλα τα συστήματα ψύξης

• Δεν πρέπει να ανιχνεύεται καμία διαρροή κατά τη χρήση εξοπλισμού ανίχνευσης με ευαισθησία ανίχνευσης διαρροής 5 γρ./έτος ψυκτικού μέσου ή καλύτερη, υπό πίεση τουλάχιστον 0,25 φορές τη μέγιστη επιτρεπόμενη πίεση (>0,98 MPa, μέγ. 3,90 MPa), για παράδειγμα, ενός γενικού ανιχνευτή.
- Μπορούν να χρησιμοποιούνται ηλεκτρονικοί ανιχνευτές διαρροής για τον εντοπισμό εύφλεκτων ψυκτικών μέσων, αλλά η ευαισθησία μπορεί να μην είναι επαρκής, ή ενδέχεται να απαιτείται εκ νέου βαθμονόμηση. (Ο εξοπλισμός ανίχνευσης πρέπει να βαθμονομείται σε χώρο χωρίς παρουσία ψυκτικού μέσου.)
- Βεβαιωθείτε ότι ο ανιχνευτής δεν αποτελεί πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το ψυκτικό μέσο που χρησιμοποιείται.
- Ο εξοπλισμός ανίχνευσης διαρροών θα ρυθμίζεται σε ποσοστό του Κατώτερου Ορίου Αναφλεξιμότητας του ψυκτικού μέσου και θα βαθμονομείται για το ψυκτικό μέσο που χρησιμοποιείται και το κατάλληλο ποσοστό αερίου (25% μέγιστο) επιβεβαιώνεται.
• Τα υγρά ανίχνευσης διαρροών είναι επίσης κατάλληλα για χρήση με την πλειοψηφία των ψυκτικών μέσων, για παράδειγμα, τα υγρά της μεθόδου φυσαλίδων και της μεθόδου με παράγοντες φθορισμού. Η χρήση απορρυπαντικών που περιέχουν χλώριο πρέπει να αποφεύγεται καθώς το χλώριο μπορεί να αντιδράσει με το ψυκτικό μέσο και να διαβρώσει τη χάλκινη σωλήνωση.
• Αν υπάρχει υποψία διαρροής, όλες οι γυμνές φλόγες πρέπει να απομακρυνθούν/σβήσουν.

• Αν βρεθεί διαρροή ψυκτικού μέσου που απαιτεί χαλκοκόλληση, πρέπει να γίνει ανάκτηση όλου του ψυκτικού μέσου από το σύστημα. Οι προφυλάξεις στην ενότητα #8 πρέπει να ακολουθούνται πριν από την αφαίρεση του ψυκτικού μέσου.

8. Αφαίρεση και εκκένωση

- Όταν ανοίγετε το κύκλωμα ψυκτικού μέσου για την εκτέλεση εργασιών επισκευής, ή για οποιονδήποτε άλλο λόγο, πρέπει να χρησιμοποιούνται οι συμβατικές μέθοδοι. Ωστόσο, είναι σημαντικό να τηρείται η βέλτιστη πρακτική καθώς πρέπει να λαμβάνεται υπόψη η αναφλεξιμότητα. Πρέπει να τηρείται η παρακάτω διαδικασία: αφαίρεση ψυκτικού μέσου -> εξαέρωση του κυκλώματος με αδρανές αέριο -> εκκένωση -> εξαέρωση με αδρανές αέριο -> άνοιγμα του κυκλώματος με κοπή. Δεν πρέπει να χρησιμοποιηθεί χαλκοκόλληση.

• Το φορτίο ψυκτικού μέσου πρέπει να ανακτάται στις σωστές φιάλες ανάκτησης.
• Το σύστημα πρέπει να εξαερωθεί με άζωτο απαλλαγμένο από οξυγόνο (OFN) προκειμένου να καταστεί η συσκευή ασφαλής.

$$ \begin{array}{c} \text { OFN } = \text { áζωτο απαλλαγμένο από } \ \text { οξυγόνο, τύπος αδρανούς } \ \text { αερίου. } \end{array} $$

• Αυτή η διαδικασία μπορεί να χρειαστεί να επαναληφθεί αρκετές φορές.
• Δεν θα χρησιμοποιηθεί συμπιεσμένος αέρας ή οξυγόνο για αυτήν την εργασία.
  • Η εξαέρωση θα επιτευχθεί καταργώντας το κενό αέρος στο σύστημα με άζωτο απαλλαγμένο από οξυγόνο (OFN) και με συνεχιζόμενη πλήρωση μέχρι να επιτευχθεί η πίεση λειτουργίας, κατόπιν εξαερώνοντας στην ατμόσφαιρα, και τέλος δημιουργώντας κενό αέρος.

• Αυτή η διαδικασία επαναλαμβάνεται μέχρι να μην έχει μείνει ψυκτικό μέσο στο σύστημα (Μέχρι η συγκέντρωση του αερίου εξαέρωσης να είναι 0,25 LFL ή λιγότερο σύμφωνα με τον ανιχνευτή διαρροής). ※0,25LFL = 0,525Vol%
• Όταν χρησιμοποιθεί το τελικό φορτίο με άζωτο απαλλαγμένο από οξυγόνο (OFN), το σύστημα θα έχει εξαερωθεί σε ατμοσφαιρική πίεση ώστε να μπορεί να εκτελεστεί εργασία.
  • Αυτή η διαδικασία είναι ζωτικής σημασίας αν πρόκειται να εκτελεστούν εργασίες χαλκοκόλλησης στις σωληνώσεις.
  • Βεβαιωθείτε ότι ή έξοδος της αντλίας κενού δεν είναι κοντά σε πιθανές πηγές ανάφλεξης και ότι υπάρχει διαθέσιμος εξαερισμός.

9. Διαδικασίες πλήρωσης

- Επιπροσθέτως των συμβατικών διαδικασιών πλήρωσης, πρέπει να τηρηθούν οι παρακάτω απαιτήσεις. Φροντίστε να μην προκληθεί ρύπανση από διαφορετικά ψυκτικά μέσα όταν χρησιμοποιείτε τον εξοπλισμό πλήρωσης.

Θι σωλήνες ή οι γραμμές πρέπει να είναι όσο το δυνατόν πιο κοντοί για να ελαχιστοποιηθεί η ποσότητα ψυκτικού μέσου που περιέχεται σε αυτούς.

Θι φιάλες πρέπει να φυλάσσονται σε κατάλληλη θέση σύμφωνα με τις οδηγίες.

Βεβαιωθείτε ότι το σύστημα ψύξης είναι γειωμένο προτού γίνει πλήρωση του συστήματος με το ψυκτικό μέσο.

Προσθέστε ετικέτα στο σύστημα όταν ολοκληρωθεί η πλήρωση (αν δεν υπάρχει ήδη).

Πρέπει να δώσετε μεγάλη προσοχή ώστε να μην υπερπληρωθεί το σύστημα ψύξης.

• Πριν από την επαναπλήρωση του συστήματος, πρέπει να ελεγχθεί η πίεση με άζωτο απαλλαγμένο από οξυγόνο (OFN) (ανατρέξετε στην ενότητα #8).

• Το σύστημα πρέπει να ελεγχθεί για διαρροή μετά την ολοκλήρωση της πλήρωσης αλλά πριν την λειτουργία.
- Ένα τελικός έλεγχος διαρροής θα πρέπει να εκτελεστεί προτού αποχωρήσετε από τον χώρο.
- Ενδέχεται να συσσωρευτεί ηλεκτροστατικό φορτίο και να δημιουργήσει επικίνδυνη κατάσταση κατά την πλήρωση και εκκένωση του ψυκτικού μέσου. Για την αποφυγή πυρκαγιάς ή έκρηξης, αποφορτίστε τον στατικό ηλεκτρισμό κατά τη μεταφορά γειώνοντας και συνδέοντας ισοδυναμικά τα δοχεία και τον εξοπλισμό πριν από την πλήρωση/ εκκένωση.

10. Μόνιμη θέση εκτός λειτουργίας

• Προτού εκτελέσετε αυτή τη διαδικασία, είναι σημαντικό ο τεχνικός να είναι απόλυτα εξοικειωμένος με τον εξοπλισμό και όλες του τις λεπτομέρειες.
- Η ασφαλής ανάκτηση όλων των ψυκτικών μέσων αποτελεί συνιστώμενη καλή πρακτική.
- Απαγορεύεται η επαναχρησιμοποίηση του ανακτημένου ψυκτικού μέσου.
- Είναι σημαντικό να υπάρχει διαθέσιμο ηλεκτρικό ρεύμα προτού ξεκινήσει η εργασία.

a) Εξοικειωθείτε με τον εξοπλισμό και τη λειτουργία του.
b) Απομονώστε το σύστημα από το ρεύμα.
c) Πριν επιχειρήσετε τη διαδικασία βεβαιωθείτε ότι:

• υπάρχει διαθέσιμος μηχανικός εξοπλισμός χειρισμού, αν απαιτείται, για τον χειρισμό των φιαλών ψυκτικού μέσου,
• όλος ο εξοπλισμός ατομικής προστασίας και οι ανιχνευτές διαρροής είναι διαθέσιμοι και χρησιμοποιούνται σωστά,
• η διαδικασία ανάκτησης επιβλέπεται συνεχώς από αρμόδιο άτομο,
• ο εξοπλισμός και οι φιάλες ανάκτησης πληρούν τα κατάλληλα πρότυπα.

d) Βεβαιωθείτε ότι η φιάλη βρίσκεται στη ζυγαριά προτού πραγματοποιηθεί η ανάκτηση.

e) Εκκινήστε τη μηχανή ανάκτησης και λειτουργήστε την σύμφωνα με τις οδηγίες.

f) Μην υπερπληρώνετε τις φιάλες. (Όχι μεγαλύτερο φορτίο υγρού από το 80% του όγκου).

g) Μην υπερβαίνετε τη μέγιστη πίεση λειτουργίας της φιάλης, ακόμα και προσωρινά.

h) Όταν οι φιάλες έχουν πληρωθεί σωστά και έχει ολοκληρωθεί η διαδικασία, φροντίστε οι φιάλες και ο εξοπλισμός να απομακρυνθούν από την τοποθεσία άμεσα και ότι όλες οι βαλβίδες απομόνωσης του εξοπλισμού είναι κλειστές.

- Ενδέχεται να συσσωρευτεί ηλεκτροστατικό φορτίο και να δημιουργήσει επικίνδυνη κατάσταση κατά την πλήρωση και εκκένωση του ψυκτικού μέσου. Για την αποφυγή πυρκαγιάς ή έκρηξης, αποφορτίστε τον στατικό ηλεκτρισμό κατά τη μεταφορά γειώνοντας και συνδέοντας ισοδυναμικά τα δοχεία και τον εξοπλισμό πριν από την πλήρωση/ εκκένωση.

11. Σήμανση

- Ο εξοπλισμός πρέπει να φέρει σήμανση που να δηλώνει ότι έχει τεθεί μόνιμα εκτός λειτουργίας και έχει εκκενωθεί από ψυκτικό μέσο.

- Η σήμανση πρέπει να φέρει ημερομηνία και υπογραφή.

- Βεβαιωθείτε ότι υπάρχουν σημάνσεις στον εξοπλισμό που θα αναγράφουν ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό μέσο.

12. Ανάκτηση

- Όταν αφαιρείτε ψυκτικό μέσο από ένα σύστημα, είτε για εργασίες σέρβις είτε για να το θέσετε μόνιμα εκτός λειτουργίας, η ασφαλής ανάκτηση όλων των ψυκτικών μέσων αποτελεί συνιστώμενη καλή πρακτική.

- Όταν μεταφέρετε ψυκτικό μέσο στις φιάλες, βεβαιωθείτε ότι χρησιμοποιούνται μόνο κατάλληλες φιάλες ανάκτησης ψυκτικού μέσου.

- Βεβαιωθείτε ότι υπάρχει διαθέσιμος ο σωστός αριθμός φιαλών για να χωρέσει το συνολικό φορτίο στου συστήματος.

- Όλοι οι φιάλες που θα χρησιμοποιηθούν είναι κατάλληλες για το ανακτηθέν ψυκτικό μέσο και φέρουν σήμανση για αυτό το ψυκτικό μέσο (π.χ. ειδικές φιάλες για την ανάκτηση ψυκτικού μέσου).

- Οι φιάλες πρέπει να διαθέτουν βαλβίδα εκτόνωσης πίεσης και τις σχετικές βαλβίδες διακοπής παροχής και να είναι σε καλή λειτουργική κατάσταση.

- Οι φιάλες πρέπει να είναι άδειες και, αν είναι δυνατό, κρύες πριν από την πραγματοποίηση της ανάκτησης.

- Ο εξοπλισμός ανάκτησης πρέπει να είναι σε καλή λειτουργική κατάσταση μαζί με οδηγίες σχετικά με τον εξοπλισμό και θα πρέπει να είναι κατάλληλος για την ανάκτηση εύφλεκτων ψυκτικών μέσων.

- Βεβαιωθείτε ότι ο εξοπλισμός ανάκτησης δεν αποτελεί πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το ψυκτικό μέσο που χρησιμοποιείτε.

- Επιπλέον, θα πρέπει να είναι διαθέσιμη μια βαθμονομημένη ζυγαριά σε καλή λειτουργική κατάσταση.

- Οι σωλήνες πρέπει να διαθέτουν συνδέσμους αποσύνδεσης που αποτρέπουν τις διαρροές και να είναι σε καλή κατάσταση.

• Προτού χρησιμοποιήσετε τη μηχανή ανάκτησης, ελέγξτε ότι βρίσκεται σε ικανοποιητική κατάσταση λειτουργίας, ότι έχει συντηρηθεί κατάλληλα και ότι τυχόν σχετικά ηλεκτρικά εξαρτήματα είναι μονωμένα για την αποτροπή ανάφλεξης σε περίπτωση απελευθέρωσης ψυκτικού μέσου. Αν δεν είστε σίγουροι, συμβουλευτείτε τον κατασκευαστή.
• Το ανακτημένο ψυκτικό μέσο πρέπει να επιστραφεί στον προμηθευτή του ψυκτικού μέσου στην κατάλληλη φιάλη ανάκτησης και να χορηγηθεί το σχετικό Σημείωμα Μεταφοράς Αποβλήτων.
- Μην αναμιγνύετε ψυκτικά μέσα στις μονάδες ανάκτησης και κυρίως εντός των φιαλών.
• Αν πρόκειται να αφαιρεθούν οι συμπιεστές ή τα λάδια του συμπιεστή, βεβαιωθείτε ότι έχουν εκκενωθεί σε αποδεκτό επίπεδο ώστε να βεβαιωθείτε ότι το εύφλεκτο ψυκτικό μέσο δεν παραμένει εντός του λιπαντικού.
• Η διαδικασία εκκένωσης πρέπει να εκτελεστεί πριν επιστραφεί ο συμπιεστής στους προμηθευτές.
• Μπορεί να εφαρμοστεί μόνο ηλεκτρική θέρμανση στο σώμα του συμπιεστή για την επιτάχυνση της διαδικασίας.
- Όταν αποστραγγίζεται λάδι από ένα σύστημα, πρέπει να γίνεται με ασφάλεια.

Αυτή η εξωτερική μονάδα έχει πληρωθεί με R290 (Εξαιρετικά εύφλεκτο αέριο, ομάδα ασφαλείας A3 σύμφωνα με το πρότυπο ISO 817).

Σημειώστε ότι αυτό το ψυκτικό μέσο έχει μεγαλύτερη πυκνότητα από τον αέρα. Σε περίπτωση διαρροής ψυκτικού μέσου, το ψυκτικό μέσο που διέρρευσε μπορεί να συγκεντρωθεί κοντά στο έδαφος.

Μην επιτρέπτετε τη συσσώρευση ψυκτικού μέσου με οποιονδήποτε τρόπο που είναι ενδεχομένως επικίνδυνος, καθώς μπορεί να δημιουργηθεί κίνδυνος έκρηξης ή ασφυξίας. Μην επιτρέπτετε στο ψυκτικό μέσο να εισέρχεται στο κτίριο μέσω των ανοιγμάτων του κτιρίου. Μην επιτρέπτετε τη συσσώρευση ψυκτικού μέσου στις εσοχές αποστράγγισης.

Γύρω από αυτή την εξωτερική μονάδα προσδιορίζεται μια ζώνη προστασίας. Δεν πρέπει να υπάρχουν ανοίγματα στο κτίριο, παράθυρα, πόρτες, φωταγωγοί, είσοδοι υπογείων, καταπακτές διαφυγής, επίπεδα παράθυρα οροφής ή ανοίγματα εξαερισμού εντός της ζώνης προστασίας.

Δεν πρέπει να υπάρχουν πηγές ανάφλεξης, όπως θερμότητα άνω των 360 °C, σπινθήρες, γυμνή φλόγα, πρίζες, διακόπτες φωτισμού, λάμπες, ηλεκτρικοί διακόπτες ή άλλες μόνιμες πηγές ανάφλεξης εντός της ζώνης προστασίας.

Η ζώνη προστασίας δεν πρέπει να επεκτείνεται σε γειτονικά κτίρια ή σε περιοχές δημόσιας χρήσης (σύνορα με γείτονες, δημόσιες οδοί, γειτονικές ιδιωτικές οδοί, σε περιοχές που υποχωρούν, βυθίσματα, φρεάτια αντλιών, είσοδοι υπονόμων, φρεάτια ακάθαρτων νερών κ.ο.κ.).

Στη ζώνη προστασίας δεν επιτρέπεται να πραγματοποιήσετε εκ των υστέρων δομικές αλλαγές οι οποίες παραβιάζουν τους παραπάνω κανόνες για τη ζώνη προστασίας.

1) Ζώνη προστασίας για επιδαπέδια εγκατάσταση (ή εγκατάσταση σε ταράτσα) σε ανοιχτές περιοχές

2) Ζώνη προστασίας για επιδαπέδια εγκατάσταση εμπρός από τοίχο κτιρίου

A B

A 2200 mm
B 3200 mm
C 300 mm
D 1000 mm

3) Ζώνη προστασίας για επιδαπέδια εγκατάσταση σε γωνία κτιρίου

A B

A 2200 mm
B 2700 mm
C 300 mm
D 500 mm
E 1000 mm
F 500 mm
G 1800 mm

4) Ζώνη προστασίας για επιτοίχια εγκατάσταση εμπρός από τοίχο κτιρίου

A B D

A 2200 mm
B 3200 mm
C 300 mm
D 1000 mm

Η ζώνη προστασίας κάτω από το προϊόν εκτείνεται έως το δάπεδο.

5) Ζώνη προστασίας για επιτοίχια εγκατάσταση σε γωνία κτιρίου

Η ζώνη προστασίας κάτω από το προϊόν εκτείνεται έως το δάπεδο.

Κουμπιά και οθόνη του Τηλεχειριστηρίου

Η οθόνη LCD που εμφανίζεται σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και μπορεί να διαφέρει από την πραγματική μονάδα.

Κουμπιά / Ένδειξη

① Κουμπί Σύντομου Μενού
② Κουμπί Πίσω Επιστρέφει στην προηγούμενη οθόνη
③ Οθόνη LCD (Πραγματική - Σκούρο φόντο με άσπρα εικονίδια)
④ Κουμπί Κύριου Μενού Για ρύθμιση λειτουργιών
⑤ Κουμπί ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ Ξεκινά/σταματά τη λειτουργία
⑥ Ένδειξη λειτουργίας Ανάβει κατά τη διάρκεια λειτουργίας, αναβοσβήνει κατά τη διάρκεια συναγερμού.

Όταν ο οπίσθιος φωτισμός είναι απενεργοποιημένος, πατήστε οποιοδήποτε κουμπί για να τον ενεργοποιήσετε. (Μην πατήσετε το κουμπί ⑤)

Ο χρόνος απενεργοποίησης του οπίσθιου φωτισμού μπορεί να αλλάξει στο Μενού (Προσωπική ρύθμιση)

BCD 10:34πμ,Δευ H A 3 23 44 ℃ ℃ 40°C 18°C E F G 2 4 ① ⑤ ⑥

Κουμπιά σε διάταξη σταυρού

Επιλέγουν ένα στοιχείο.

Αριστερά Πάνω Κάτω Δεξιά

Κουμπί εισαγωγής

Ορίζει το επιλεγμένο περιεχόμενο.

Πατήστε στο κέντρο

Χωρίς γάντι

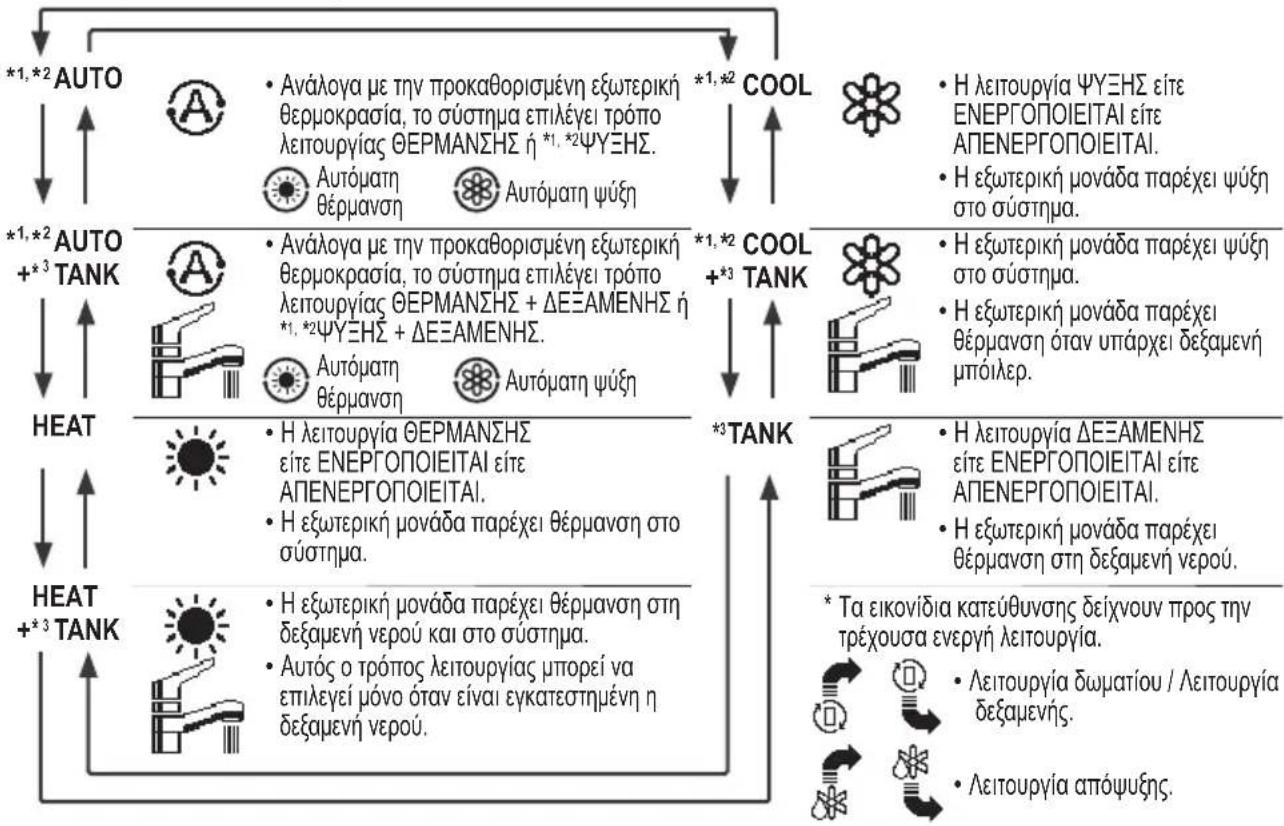

Ⓐ Επιλογή τρόπου λειτουργίας

    subgraph AUTO
        H["A"] --> I["• Ανάλογα με την προκαθορισμένη εξωτερική θερμοκρασία, το σύστημα επιλέγει τρόπο λειτουργίας ΘΕΡΜΑΝΣΗΣ ή *1, *2ΨΥΞΗΣ."]
        H --> I1["Autóματη θέρμανση"]
        H --> I2["Autóματη ψύξη"]
    end

    subgraph TANK
        J["A"] --> K["• Ανάλογα με την προκαθορισμένη εξωτερική θερμοκρασία, το σύστημα επιλέγει τρόπο λειτουργίας ΘΕΡΜΑΝΣΗΣ + ΔΕΞΑΜΕΝΗΣ ή *1, *2ΨΥΞΗΣ + ΔΕΞΑΜΕΝΗΣ."]
        J --> K1["Autóματη θέρμανση"]
        J --> K2["Autóματη ψύξη"]
    end

    subgraph HEAT
        L["Sun"] --> M["• Η λειτουργία ΘΕΡΜΑΝΣΗΣ είτε ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ είτε ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ."]
        L --> M1["• Η εξωτερική μονάδα παρέχει θέρμανση στο σύστημα."]
        L --> M2["• Η εξωτερική μονάδα παρέχει θέρμανση στη δεξαμενή νερού και στο σύστημα."]
        L --> M3["Autóς ο τρόπος λειτουργίας μπορεί να επιλεγεί μόνο όταν είναι εγκατεστημένη η δεξαμενή νερού."]
    end

    subgraph HEAT + TANK
        N["Sun"] --> O["• Η εξωτερική μονάδα παρέχει θέρμανση στη δεξαμενή νερού και στο σύστημα."]
        N --> O1["• Αυτός ο τρόπος λειτουργίας μπορεί να επιλεγεί μόνο όταν είναι εγκατεστημένη η δεξαμενή νερού."]
    end

    subgraph HEAT + TANK
        P["Sun"] --> Q["• Αυτός ο τρόπος λειτουργίας μπορεί να επιλεγεί μόνο όταν είναι εγκατεστημένη η δεξαμενή νερού."]
    end

    style AUTO fill:#f9f,stroke:#333
    style TANK fill:#bbf,stroke:#333
    style HEAT fill:#dfd,stroke:#333
    style HEAT + TANK fill:#dfd,stroke:#333
    style HEAT fill:#dfd,stroke:#333
    style HEAT + TANK fill:#dfd,stroke:#333
    style HEAT fill:#dfd,stroke:#333
    style HEAT fill:#dfd,stroke:#333
    style HEAT fill:#dfd,stroke:#333
    style HEAT fill:#dfd,stroke:#333
    style HEAT fill:#dfd,stroke:#333
    style HEAT fill:#dfd,stroke:#333
    style HEAT fill:#dfd,stroke:#333
    style HEAT fill = 0,stroke-dasharray: 5 5
    style HEAT fill = 0,stroke-dasharray: 5 5
    style HEAT fill = 0,stroke-dasharray: 5 5
    style HEAT fill = 0,stroke-dasharray: 5 5
    style HEAT fill = 0,stroke-dasharray: 5 5
    style HEAT fill = 0,stroke-dasharray: 5 5
    style HEATEANK fill:#dfd,stroke:#333
    style HEATEANK fill:#dfd,stroke:#333
    style HEATEANK fill:#dfd,stroke:#333
    style HEATEANK fill:#dfd,stroke:#333
    style HEATEANK fill:#dfd,stroke:#333
    style HEATEANK fill:#dfd,stroke:#333

© Εικονίδια λειτουργίας

Προβάλλεται η κατάσταση της λειτουργίας. Τα εικονίδια δεν προβάλλονται (οθόνη ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗΣ λειτουργίας) όταν η λειτουργία είναι στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗΣ, εκτός από τον εβδομαδιαίο χρονοδιακόπτη.

Κατάσταση λειτουργίας διακοπών

Κατάσταση λειτουργίας εβδομαδιαίου χρονοδιακόπτη

Κατάσταση αθόρυβης λειτουργίας

Ζώνη:Θερμοστάτης δωματίου →Κατάσταση εσωτερικού αισθητήρα

Κατάσταση ισχυρής λειτουργίας

'Ελεγχος Απαιτήσεων ή ετοιμότητα SG ή κατάσταση SHP

Κατάσταση Θερμαντήρα Δωματίου

Κατάσταση Θερμαντήρα Δεξαμενής

Κατάσταση ηλιακών πάνελ

Κατάσταση ζεύγους (bivalent) (Μπόιλερ)

© Θερμοκρασία κάθε ζώνης

D Όρα και ημέρα

⑤ Θερμοκρασία Δεξαμενής Νερού (με εικονίδιο λειτουργίας ηλεκτρικής ανόδου)

⑤ Εξωτερική θερμοκρασία

© Τύπος αισθητήρα/Επιλογή εικονιδίων τύπου θερμοκρασίας

Θερμοκρασία νερού →Καμπύλη αντιστάθμισης

Θερμοστάτης δωματίου →Εξωτερικός

Θερμοκρασία νερού →Αμεση Θερμοστάτης δωματίου →Εσωτερικός

Πισίνας μόνο

Θερμική Αντίσταση Δωματίου

Η Πίεση νερού (bar)

*1 Το σύστημα είναι κλειδωμένο να λειτουργεί χωρίς τη λειτουργία ΨΥΞΗΣ. Μπορεί να ξεκλειδωθεί μόνο από εξουσιοδοτημένους εγκαταστάτες ή από τους εξουσιοδοτημένους συνεργάτες σέρβις.
*2 Εμφανίζεται μόνο όταν η λειτουργία ΨΥΞΗΣ είναι ξεκλειδωμένη (Δηλαδή, όταν είναι διαθέσιμη η λειτουργία ΨΥΞΗΣ).
*3 Εμφανίζεται μόνο όταν η Σύνδεση δεξαμενής είναι Ναι.

Προτού ξεκινήσετε την εγκατάσταση των διαφόρων ρυθμίσεων μενού, προετοιμάστε το Τηλεχειριστήριο επιλέγοντας τη γλώσσα λειτουργίας και ρυθμίζοντας την ημερομηνία και ώρα σωστά.

Όταν η συσκευή ενεργοποιηθεί για πρώτη φορά, μεταβαίνει αυτόματα στην οθόνη ρυθμίσεων. Μπορεί επίσης να ρυθμιστεί με την προσωπική ρύθμιση του μενού.

Επιλογή γλώσσας

Περιμένετε ενώ η οθόνη προετοιμάζεται.

Όταν ολοκληρωθεί η προετοιμασία της οθόνης, επιστρέφει στην κανονική οθόνη.

Όταν πατηθεί οποιοδήποτε κουμπί, εμφανίζεται η οθόνη ρύθμισης της γλώσσας.

① Κάντε κύλιση με τα ∨ και ∧ για να επιλέξετε τη γλώσσα.
② Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

Ρύθμιση του ρολογιού

① Επιλέξτε με το √ ή το ∧ πώς θα εμφανίζεται η ώρα, είτε σε μορφή 24 ωρών ή σε μορφή π.μ./μ.μ. (για παράδειγμα, 15:00 ή 3:00 μ.μ.).
② Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.
③ Χρησιμοποιήστε τα √ και ∧ για να επιλέξετε έτος, μήνα, ημέρα, ώρα και λεπτά. (Επιλέξετε και μετακινηθείτε με το > και πατήστε το ← για επιβεβαίωση.)
④ Μόλις οριστεί η ώρα, η ώρα και η ημερομηνία θα εμφανιστούν στην οθόνη ακόμη και αν το Τηλεχειριστήριο είναι στη θέση OFF.

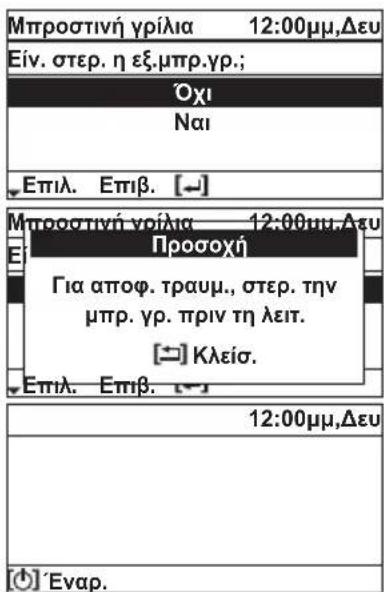

'Ελεγχος της μπροστινής γρίλιας

Για λόγους ασφαλείας, το τελικό βήμα είναι ο έλεγχος και η επιβεβαίωση ότι η εξωτερική μπροστινή γρίλια είναι στερεωμένη πριν θέσετε σε λειτουργία τη μονάδα.

Επιλέξτε Ναι αν η εξωτερική μπροστινή γρίλια είναι ήδη στερεωμένη. Κατόπιν θα μεταβεί στην κύρια οθόνη.

Επιλέξτε Όχι αν η εξωτερική μπροστινή γρίλια δεν έχει στερεωθεί ακόμα.

Θα εμφανιστεί ένα μήνυμα προειδοποίησης για να σας υπενθυμίσει να την εγκαταστήσετε.

*Η ένδειξη δεν θα εμφανίζεται αφού τη ρυθμίσετε.

Архикотоінση 12:00μμ,Δευ Архикотоінση ... 12:00μμ,Δευ Εναρ. Γλώσσα 12:00μμ,Δευ SLOVENČINA MAKEDOHСКИ УКРАЇНСЬКА ΕΛΛΗΝΙΚΑ Επιλ. Επιβ. [←]

Μορφή ρολογιού 12:00μμ,Δευ 24ω π.μ./μ.μ. Επιλ. Επιβ. [←] Ημ/νία και ώρα 12:00μμ,Δευ Έτ./Μήν./Ημ. Ωρα : Λεπ 2024 / 01 / 01 12 : 00 μμ Επιλ. Επιβ. [←]

Μπροστινή γρίλια 12:00μμ,Δευ Είν. στερ. η εξ.μπρ.γρ.; Οχι Ναι Επιλ. Επιβ. [→] Μπροστινή γρίλια 12:00μμ,Δευ Προσοχή Για αποφ. τραυμ., στερ. την μπρ. γρ. πριν τη λειτ. [→] Κλείσ. Επιλ. Επιβ. [→] 12:00μμ,Δευ Εναρ.

Αφού οι αρχικές ρυθμίσεις έχουν ολοκληρωθεί, μπορείτε να επιλέξετε ένα σύντομο μενού από τις ακόλουθες επιλογές και να επεξεργαστείτε τη ρύθμιση.

10:34μ,Δευ 1.50 1 2 40°C 23 44 18°C

① Πατήστε □ □ για να προβληθεί το σύντομο μενού.

Επιλ. [→] ON/OFF

② Χρησιμοποιήστε τα ∧ ∨ < > για να επιλέξετε μενού.
③ Πατήστε ← για να ενεργοποιήσετε/ απενεργοποιήσετε το επιλεγμένο μενού.

Σύντομο Μενού

Αναγκαστική λειτουργία DHW

Ισχυρό Αθόρυβο

Force heater (Αναγκαστική λειτουργία θερμαντήρα)

Weekly timer (Εβδομαδιαίος χρονοδιακόπτης)

Αναγκαστική λειτουργία Απόψυξης

Κουμπί Επαναρρύθμισης Σφάλματος

Κλείδωμα R/C

Επιλ.

[←]ON/OFF

Επιλέξτε κάθε ρύθμιση και επιβεβαιώστε τη ρύθμιση σύμφωνα με τις οδηγίες που εμφανίζονται στο κάτω μέρος της οθόνης. (Τα εικονίδια αντιστοιχούν σε κάθε πλήκτρο επιλογής).

Για να επιστρέψετε στην Κύρια Οθόνη,

Πατήστε

* Εμφανίζεται μόνο όταν η Σύνδεση δεξαμενής είναι Ναι.
* Dev εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της. Όταν η εσωτερική μονάδα έχει τον θερμαντήρα, εμφανίζεται ακόμα και αν έχει ρυθμιστεί έτσι ώστε να μην λειτουργεί τον θερμαντήρα.

Αναγκαστική λειτουργία DHW

Επιλέξτε αυτό το εικονίδιο για να ενεργοποιήσετε ή να απενεργοποιήσετε τη Δεξαμενή DHW.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

• Η Αναγκαστική λειτουργία DHW είναι απενεργοποιημένη.

• Η Αναγκαστική λειτουργία DHW είναι ενεργοποιημένη.

Σημείωση:

• Η Αναγκαστική λειτουργία DHW είναι απενεργοποιημένη όταν η Αναγκαστική λειτουργία Θερμαντήρα είναι ενεργοποιημένη.
- Όταν η Αναγκαστική λειτουργία DHW είναι απενεργοποιημένη, η λειτουργία και ο τρόπος λειτουργίας πρέπει να επανέλθουν στην προηγούμενη αποθηκευμένη κατάσταση.

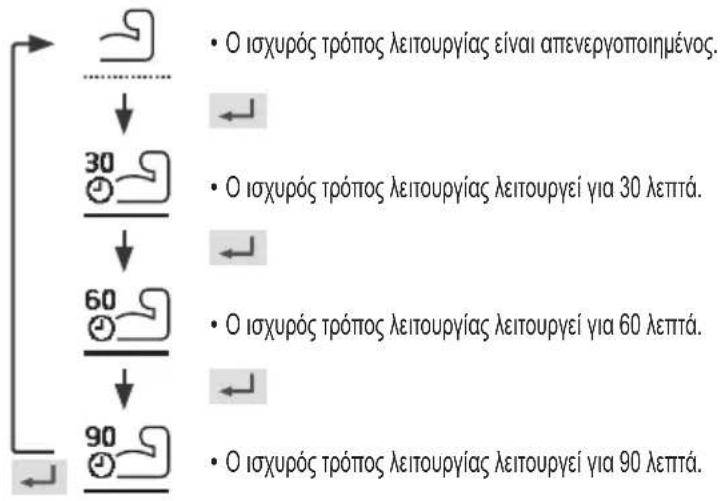

Ισχυρό

Επιλέξτε αυτό το εικονίδιο για να λειτουργήσετε το σύστημα θέρμανσης/ψύξης σε ισχυρή λειτουργία.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(H ισχυρή λειτουργία ξεκινά περίπου 1 λεπτό αφού πατηθεί το ← ).

    note1["• Ο ισχυρός τρόπος λειτουργίας είναι απενεργοποιημένος."] --> B
    note2["• Ο ισχυρός τρόπος λειτουργίας λειτουργεί για 30 λεπτά."] --> C
    note3["• Ο ισχυρός τρόπος λειτουργίας λειτουργεί για 60 λεπτά."] --> D
    note4["• Ο ισχυρός τρόπος λειτουργίας λειτουργεί για 90 λεπτά."] --> E
    end

Σημείωση:

- Ο ισχυρός τρόπος λειτουργίας απενεργοποιείται όταν η λειτουργία είναι ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ.

Αθόρυβο

Επιλέξτε αυτό το εικονίδιο για αθόρυβη λειτουργία.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(H αθόρυβη λειτουργία ξεκινά περίπου 1 λεπτό αφού πατηθεί το ← ).

• Ο Αθόρυβος τρόπος λειτουργίας είναι απενεργοποιημένος. ↓ 1 ↓ 2 ↓ 3 ↓ Μετά από καθυστέρηση 1 δευτερολέπτου. • Ο Αθόρυβος τρόπος λειτουργίας λειτουργεί στο επίπεδο 1. ↓ • Ο Αθόρυβος τρόπος λειτουργίας λειτουργεί στο επίπεδο 2. ↓ • Ο Αθόρυβος τρόπος λειτουργίας λειτουργεί στο επίπεδο 3. Το επίπεδο 3 είναι ο πιο αθόρυβος τρόπος λειτουργίας. ↓ • Επιλέξτε αυτό για να ρυθμίσετε τον χρονοδιακόπτη για τον Αθόρυβο τρόπο λειτουργίας.

Ο ρυθμισμένος χρόνος συμπίπτει! [?]Kλείσ.

Επιλέξτε "Ναι".

- Επιλέξτε "Ναι" χρησιμοποιώντας τα κουμπιά < >.

Επιλέξτε μοτίβο “1” \~ “6”.

Επιλέξτε "Edit".

- Αν επιλέξετε “Delete”, η ρύθμιση χρονοδιακόπτη του επιλεγμένου μοτίβου θα διαγραφεί.

Ρυθμίστε την ώρα και τα λεπτά.

Επιλέξτε το επίπεδο Αθόρυβης λειτουργίας.

Σημείωση:

• Αν ο χρόνος συμπίπτει με ένα άλλο μοτίβο, στην οθόνη θα εμφανιστεί η ένδειξη "Set time is overlapped!".

Force heater (Αναγκαστική λειτουργία θερμαντήρα)

Επιλέξτε για ενεργοποίηση της Αναγκαστικής λειτουργίας Θερμαντήρα.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(Η Αναγκαστική λειτουργία Θερμαντήρα ξεκινά περίπου 1 λεπτό αφού πατηθεί το ← .

- Η Αναγκαστική λειτουργία Θερμαντήρα είναι απενεργοποιημένη.

- Η Αναγκαστική λειτουργία Θερμαντήρα είναι ενεργοποιημένη.

Σημείωση:

• Η Αναγκαστική λειτουργία Θερμαντήρα είναι απενεργοποιημένη όποτε η λειτουργία είναι ήδη ενεργοποιημένη και θα εμφανίζεται η ένδειξη “Απενεργοποιημένη εξαιτίας της ΕΝΕΡΓΟΠΟΙΗΜΕΝΗΣ λειτουργίας!”.
• Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της και όταν ο θερμαντήρας είναι ρυθμισμένος στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ακόμα και αν η εσωτερική μονάδα είναι συνδεδεμένη.

Απενεργοποιημένο καθώς η λειτουργία είναι ενεργοποιημένη! [⊃]Κλείσ.

Weekly timer (Εβδομαδιαίος χρονοδιακόπτης)

Επιλέξτε αυτό το εικονίδιο για να διαγράψετε (ακυρώσετε) ή να αλλάξετε τον προκαθορισμένο Εβδομαδιαίο Χρονοδιακόπτη.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

Επιλέξτε "Ναι".

- Αν επιλέξετε "Όχι", η οθόνη θα επιστρέψει στην Κύρια Οθόνη.

• Timer setup (Ρύθμιση χρονοδιακόπτη): Επιλέξτε τη ρύθμιση Χρονοδιακόπτη για να επεξεργαστείτε τον Εβδομαδιαίο Χρονοδιακόπτη.
• Timer copy (Αντιγραφή χρονοδιακόπτη): Επιλέξτε για να αντιγράψετε μια ρύθμιση χρονοδιακόπτη.

[Παράδειγμα μιας ρύθμισης Χρονοδιακόπτη]

Επιλέξτε την ημέρα/ημέρες την οποία επιθυμείτε να επεξεργαστείτε χρησιμοποιώντας τα κουμπιά ∧ ∨.

Kup ΔΕρι Tετ Πεμ Παρ Σαβ 1. 12:00πμ ON 4° 25/20°C °C 2. 2:00πμ ON 5° 25/25°C 40°C 3. 4:00πμ ON 6° 30/20°C 40°C ① ② ③ ④ ⑤ ⑥

Αν δεν είναι προκαθορισμένα και τα 6 μοτίβα, θα εμφανιστεί αυτή η οθόνη.

① Επιλέξτε μοτίβο “1” \~ “6”.
② Ρυθμίστε την ώρα και τα λεπτά του Χρονοδιακόπτη.
③ Επιλέξτε ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ του Χρονοδιακόπτη.
④ Επιλέξτε τον τρόπο λειτουργίας.

- Επιλέξτε τρόπο λειτουργίας χρησιμοποιώντας τα κουμπιά ∧ ∨.

⑤ Ρυθμίστε τη θερμοκρασία για τις Ζώνες 1 και 2 (αν το σύστημά σας διαθέτει ρύθμιση για 2 Ζώνες).

Σάββατο: Μοτίβο 1: Ρυθ. θερ. Zω.1 ON 25 ℃ Zω.2 ON 25 ℃ 45 ℃

⑥ Ρυθμίστε τη θερμοκρασία Δεξαμενής.

Σημείωση:

• Ο χρονοδιακόπτης είναι απενεργοποιημένος όταν η Αναγκαστική λειτουργία Θερμαντήρα είναι ενεργοποιημένη ή όταν είναι ενεργοποιημένος ο Διακόπτης Θέρμανσης-Ψύξης.
  • Αν έχετε προκαθορίσει τον Εβδομαδιαίο Χρονοδιακόπτη σε 2 ζώνες, πρέπει να επαναλάβετε την ίδια διαδικασία και με τη Ζώνη 2.

Αναγκαστική λειτουργία Απόψυξης

Επιλέξτε για την απόψυξη των παγωμένων σωλήνων.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(Όταν ο τρόπος λειτουργίας γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

Το αίτημα έγινε δεκτό!

[⊃]Κλείσ.

Κουμπί Επαναρρύθμισης Σφάλματος

Επιλέξτε για επαναφορά των προηγούμενων ρυθμίσεων όταν έχει συμβεί σφάλμα.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(Όταν ο τρόπος λειτουργίας έχει γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

Το αίτημα έγινε δεκτό!

[⊃]Κλείσ.

- Βεβαιωθείτε ότι όλες οι μονάδες είναι απενεργοποιημένες προτού επιλέξετε αυτόν τον τρόπο λειτουργίας η οποία επαναφέρει όλο το σύστημα στις προηγούμενες ρυθμίσεις.

Κλείδωμα R/C

Επιλέξτε για κλείδωμα του Τηλεχειριστηρίου.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(Όταν ο τρόπος λειτουργίας έχει γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

Θέλετε να κλειδώσετε

το τηλεχειριστήριο;

Nai

Oxi

Επιλέξτε "Ναι".

(Η Κύρια Οθόνη θα κλειδωθεί.)

- Αν επιλέξετε “Όχι”, η οθόνη θα επιστρέψει στην Κύρια Οθόνη.

Για ξεκλείδωμα του Τηλεχειριστηρίου

Πατήστε οποιοδήποτε πλήκτρο.

(Όταν ο τρόπος λειτουργίας έχει γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

* * *

Εισαγάγετε 4 αριθμητικά ψηφία (αν ο αριθμός είναι σωστός, η οθόνη θα ξεκλειδωθεί).

Για την επαναφορά ενός ξεχασμένου κωδικού πρόσβασης (οθόνη ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗΣ λειτουργίας)

Πατήστε τα ↻ , και > συνεχόμενα για 5 δευτερόλεπτα.

(Όταν ο τρόπος λειτουργίας έχει γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

Επαναφ. κωδ. πρόσβασης

Επαν.

1. Έγινε επαναφορά

του κωδ. πρ. σε 0000

1. Το τηλεχειριστήριο

είναι ξεκλειδωμένο

Επιλέξτε "Reset".

(Η οθόνη θα κλείσει μετά από 3 δευτερόλεπτα.)

Επιλέξτε μενού και προσδιορίστε ρυθμίσεις σύμφωνα με το διαθέσιμο σύστημα του σπιπιού. Όλες οι αρχικές ρυθμίσεις πρέπει να πραγματοποιηθούν από εξουσιοδοτημένο αντιπρόσωπο ή ειδικό. Συνιστάται όλες οι διαφοροποιήσεις των αρχικών ρυθμίσεων επίσης να πραγματοποιηθούν από εξουσιοδοτημένο αντιπρόσωπο ή ειδικό.

• Μετά την αρχική εγκατάσταση, μπορείτε χειροκίνητα να προσαρμόσετε τις ρυθμίσεις.
  • Η αρχική ρύθμιση παραμένει ενεργή μέχρι ο χρήστης να την αλλάξει.
  • Το Τηλεχειριστήριο μπορεί να χρησιμοποιηθεί για πολλαπλές εγκαταστάσεις.
• Βεβαιωθείτε ότι η ένδείξη λειτουργίας είναι στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ πριν από τη ρύθμιση.
  • Το σύστημα ενδέχεται να μη λειτουργεί κανονικά αν ρυθμιστεί λανθασμένα. Συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο/ειδικό.

Για την προβολή του

:

Για την επιλογή μενού: ∧ ∨ < >

Για την επιβεβαίωση του επιλεγμένου περιεχόμενου:

Kúpio μενού 10:34πμ,Δευ Púθμ. λειτ. 'Ελεγχος συστήμ. Προσ. ρύθμ. λειτ. Επικ. με το σέρβις Επιλ. [←] Επιβ.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
1 Ρύθμ. λειτ.
1.1 > Εβδομαδ. χρονοδ.
Αφού ρυθμιστεί ο εβδομαδιαίος χρονοδιακόπτη, ο χρήστης μπορεί να τον επεξεργαστεί από το Σύντομο Μενού.Για ρύθμιση έως και 6 μοτίβων λειτουργίας σε ημερήσια βάση.• Απενεργοποιείται αν επιλεγεί “Yes” (Ναι) για τον διακόπτη Θέρμανση-Ψύξη ή αν είναι ενεργοποιημένη η Αναγκαστική λειτουργία Θερμαντήρα.	Ρύθμιση χρονοδιακόπτηΕπιλέξτε μια ημέρα της εβδομάδας και ρυθμίστε τα μοτίβα που απαιτούνται(Χρόνος / Λειτουργία ΟΝ/OFF /Τρόπος λειτουργίας)		Εβδομαδ. χρονοδ. 10:34πμ,ΔευΚυρ Δευ Τετ Πεμ Παρ Σαβ1. 8:00πμ ΟΝ 40°C2. 12:00μμ ΟΝ 24/28°C 40°C3. 1:00μμ ΟΝ 12/10°C↔Ημέρα →Μοτίβο [←]Επεξ.
	Αντιγρ. χρονοδιακ.Επιλέξτε μια ημέρα της εβδομάδας
1.2 > Χρονοδ. διακοπών
Για εξοικονόμηση ενέργειας, μπορεί να ρυθμιστεί μια περίοδος διακοπών ώστε να ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΙ το σύστημα ή να μειώσει τη θερμοκρασία κατά τη διάρκεια της περιόδου.	OFF	ONOFF
	>ON
	Έναρξη και τέλος διακοπών.Ημερομηνία και ώρα		Διακοπές: Τέλος 10:34πμ,Δευ'Ετ./Μήν./Ημ. Ωρα : Λεπ/01 / 01 10 : 34 πμ↔Επιλ. Επιβ. [-]
	OFF ή μειωμένη θερμοκρασία
• Η ρύθμιση εβδομαδιαίου χρονοδιακόπτη μπορεί απενεργοποιηθεί προσωρινά κατά τη διάρκεια ρύθμισης του Χρονοδιακόπτη διακοπών αλλά θα ενεργοποιηθεί και πάλι όταν ολοκληρωθεί η ρύθμιση του Χρονοδιακόπτη διακοπών.
1.3 > Χρονοδ. αθόρ. λειτ.
Για αθόρυβη λειτουργία κατά τη διάρκεια της προκαθορισμένης περιόδου.Μπορούν να ρυθμιστούν 6 μοτίβα.Το επίπεδο 0 σημαίνει ότι ο τρόπος λειτουργίας είναι απενεργοποιημένος.	Όρα εκκίνησης Αθόρυβης λειτουργίας:Ημερομηνία και ώρα		Αθόρυβη 10:34πμ,ΔευΜοτίβο Ωρα Επίπ.
	Επίπεδο ησυχίας:0 ~ 3		1 8:00πμ 02 5:00μμ 13 11:00μμ 3↔Επιλ. Επεξ. [-]
Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
1.4 > Προτερ. αθόρυβης
Για την επιλογή προτεραιότηταςκατά την Αθόρυβη λειτουργίαμεταξύ Ήχου και Χωρητικότητας.Αν επιλεγεί η προτεραιότητα'Ηχου, η μονάδα θα λειτουργείμόνο σε αθόρυβη κατάσταση.Αν επιλεγεί η προτεραιότηταΧωρητικότητας, η μονάδαθα λειτουργεί σε αθόρυβηκατάσταση αλλά ταυτόχρονα θαδίνει προτεραιότητα στην παροχήτης απαιτούμενης χωρητικότητας.	Ηχος
1.5 > *1 Θερμαντ. δωμ.
Για θέση του θερμαντήρα δωματίουστη θέση ΟΝ ή OFF.	OFF
1.6 > *2 Θερμαντ. δεξαμ.
Για θέση του θερμαντήραδεξαμενής στη θέση ΟΝ ή OFF.	OFF
1.7 > *2 Αποστείρωση
Για θέση της αυτόματηςαποστείρωσης στη θέση ΟΝ ήOFF.	ON
Μη χρησιμοποιείτε το σύστημα κατά τη διάρκεια αποστείρωσης για την αποφυγή εγκαύματος με ζεστό νερό, ή υπερθέρμανσηςτου ντους.Zητήστε από έναν εξουσιοδοτημένο αντιπρόσωπο να προσδιορίσει τις ρυθμίσεις του πεδίου λειτουργίας αποστείρωσηςσύμφωνα με τους τοπικούς νόμους και διατάξεις.
1.8 > *3 Λειτ. DHW (Οικιακό Ζεστό Νερό)
Για ρύθμιση του τρόπουλειτουργίας DHW σε Τυπικό ήΈξυπνο.Ο Τυπικός τρόπος λειτουργίαςέχει ταχύτερο χρόνο θέρμανσηςδεξαμενής DHW. Ο Έξυπνοςτρόπος λειτουργίας απαιτείπερισσότερο χρόνο για θέρμανσητης δεξαμενής DHW με λιγότερηκατανάλωση ενέργειας.	Τυπική
Για ρύθμιση του αισθητήραδεξαμενής σε Top (Πάνω) ή Center(Κέντρο).Με την επιλογή του αισθητήραδεξαμενής στη θέση πάνω,επίβραδύνεται η έναρξη βρασμούτης δεξαμενής και μειώνεται ηκατανάλωση ενέργειας.Αλλάξτε αυτήν την επιλογήσε “Center” (Κέντρο) όταν δενεπαρκεί το ζεστό νερό.	Πάνω

*1 Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της ή ανάλογα με τις ρυθμίσεις.
*2 Εμφανίζεται μόνο όταν η Σύνδεση δεξαμενής είναι Ναι.
*3 Εμφανίζεται μόνο όταν συνδεθεί η ΥΔΡΟΜΟΝΑΔΑ ΑΕΡΟΣ-ΝΕΡΟΥ+ΔΕΞΑΜΕΝΗ Panasonic.

Μενού		Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
2 ́Ελεγχος συστήμ.
2.1 > Παρακ. ενέργ.
	Τρέχων ή ιστορικός πίνακας κατανάλωσης ενέργειας, παραγωγής ή συντελεστή απόδοσης (COP).	Τρέχων Επιλογή και ανάκτηση	Συν. καταν. (1έτος)
		Πίνακας ιστορικού Επιλογή και ανάκτηση
	• COP= Συντελεστής απόδοσης.• Για τον πίνακα ιστορικού, η περίοδος επιλέγεται από 1 ημέρα/1 εβδομάδα/1 έτος.• Μπορεί να ανακτηθεί η κατανάλωση ενέργειας (kWh) θέρμανσης, *1,*2 ψύξης, *5 δεξαμενής και συνολική.• Η συνολική κατανάλωση ισχύος είναι μια κατά προσέγγιση τιμή που βασίζεται σε ΆC 230 V και μπορεί να διαφέρει από την τιμή που μετριέται από εξοπλισμό ακριβείας.
2.2 > *3 Πληροφ. συστήμ.
	Εμφανίζει όλες τις πληροφορίες συστήματος στην κάθε περιοχή.	Πραγματικές πληροφορίες συστήματος 11 στοιχείων:Είσοδος / ́Εξοδος / Ζώ. 1 / Ζώ. 2 /Δεξαμενή / Δεξ. αποθ. / Ηλ. πάνελ /Πισίνα / Συχν. ΣΥΜΠ. / Ρυθμ. ροής αντλ. /Πίεση νερού*7Επιλογή και ανάκτηση	Πληροφ. συστήμ. 10:34πμ,Δευ1. Είσοδος : 0°C2. ́Εξοδος : 0°C3. Ζώ. 1 : 0°C4. Ζώ. 2 : 0°C↓Σελίδα
2.3 > Ιστορ. σφαλμ.
	• Ανατρέξτε στην Αντιμετώπιση προβλημάτων για κωδικούς σφάλματος.• Ο πιο πρόσφατος κωδικός σφάλματος προβάλλεται στην κορυφή.	Επιλογή και ανάκτηση	Ιστορ. σφαλμ. 10:34πμ,Δευ1. --2. --3. --4. --[←] Διαγρ. ιστορ.
2.4 > Συμπιεστής
	Εμφανίζει την απόδοση του συμπιεστή.	Επιλογή και ανάκτηση	Συμπιεστής 10:34πμ,Δευ1. Συχν. ρεύμ. : 0 Hz2. Μετρ. (OFF-ON) : 03. Συν. χρ. ενεργ. : 0 h[→] Πίσω
2.5 > Θερμαντήρας
	Συνολικές ώρες χρόνου ΕΝΕΡΓΟΠΟΙΗΣΗΣ για *4 Συσκευή θέρμανσης χώρου/ *5 Θερμαντήρα δεξαμενής.	Επιλογή και ανάκτηση	Θερμαντήρας 10:34πμ,ΔευΣυν. χρ. ενεργ. : 0hΣ→: 0h[→] Πίσω

(ΣΗΜΕΪΩΣΗ) : Αν εμφανιστεί η ένδείξη [Κατά προσέγγιση] στην οθόνη Παρακολούθησης ενέργειας, τα δεδομένα που εμφανίζονται στο τηλεχειριστήριο λαμβάνονται από τον εσωτερικό υπολογισμό της αντλίας θερμότητας.
Αν ΔΕΝ εμφανιστεί η ένδειξη [Κατά προσέγγιση] στην οθόνη Παρακολούθησης ενέργειας, τα δεδομένα** που εμφανίζονται στο τηλεχειριστήριο λαμβάνονται από Εξωτερικούς μετρητές.
Τα δεδομένα που αποθηκεύονται στη μονάδα Αquarea μπορούν να είναι μικτά, από τον εσωτερικό υπολογισμό και τους Εξωτερικούς μετρητές.
**Για να γνωρίζετε την ακριβή κατανάλωση ή παραγωγή, χρησιμοποιείτε πάντα ως αναφορά τα δεδομένα των Εξωτερικών μετρητών.

Το σύστημα είναι κλειδωμένο να λειτουργεί χωρίς τη λειτουργία ΨΥΞΗΣ. Μπορεί να ξεκλειδωθεί μόνο από εξουσιοδοτημένους εγκαταστάτες ή από τους εξουσιοδοτημένους συνεργάτες σέρβις.

^2 Εμφανίζεται μόνο όταν η λειτουργία ΨΥΞΗΣ είναι ξεκλειδωμένη (Δηλαδή, όταν είναι διαθέσιμη η λειτουργία ΨΥΞΗΣ).

* Τα στοιχεία που εμφανίζονται διαφέρουν ανάλογα με τη Συσκευή και τις συνδεδεμένες μονάδες.

* Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της.

* Εμφανίζεται μόνο όταν η Σύνδεση δεξαμενής είναι Ναι.

* Αν εμφανιστεί η ένδειξη [Κατά προσέγγιση] στην οθόνη Παρακολούθησης ενέργειας, τα δεδομένα που εμφανίζονται στο τηλεχειριστήριο λαμβάνονται από τον εσωτερικό υπολογισμό της αντιλίας θερμότητας.

Αν ΔΕΝ εμφανιστεί η ένδειξη [Κατά προσέγγιση] στην οθόνη Παρακολούθησης ενέργειας, τα δεδομένα που εμφανίζονται στο τηλεχειριστήριο λαιμβάνονται από Εξωτερικούς μετρητές.

* Εμφανίζεται μόνο όταν κάθε σύνδεση είναι Ναι.

Μενού		Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
3 Προσ. ρύθμ. λειτ.
3.1	> Ap. τηλεχειριστηρίου
	• Για την εμφάνιση του αριθμού τηλεχειριστηρίου ενός συγκεκριμένου τηλεχειριστηρίου ώστε ο τεχνικός εγκατάστασης και ο τελικός χρήστης να είναι σωστά ενημερωμένοι.• Το κύριο τηλεχειριστήριο εμφανίζεται ως RC-1. Το δεύτερο τηλεχειριστήριο εμφανίζεται ως RC-2.	Επιλογή και ανάκτηση	Ap. RC 10:34πμ,Δευ[→]Επιβ.
3.2	> Ήχος αφής
	Ενεργοποιεί τον ήχο λειτουργίας.	3 OFF / 1/2/3/4	'Ηχος αφής 9:53πμ,ΔευΕπίπ.
			↔Επιλ. Επιβ. [→]
3.3	> Avτίθ. οθ. LCD
	Ρυθμίζει την αντίθεση της οθόνης.	3	Avτίθ. οθ. LCD 10:34πμ,Δευ
			↔Επιλ. Επιβ. [→]
3.4	> Οπίσθιος φωτισμός
	Ρυθμίζει τη διάρκεια του οπίσθιου φωτισμού οθόνης.	1 λεπ	Οπίσθιος φωτισμός 10:34πμ,Δευ15 δευτ. 5 λεπ.
			↔Επιλ. [→]Επιβ.
3.5	> Ένταση οπισθοφ.
	Ρυθμίζει τη φωτεινότητα του οπίσθιου φωτισμού οθόνης.	4	'Ε νταση οπισθοφ. 10:34πμ,Δευ
			↔Επιλ. Επιβ. [→]
3.6	> *1 Μορφή ρολογιού
	Ρυθμίζει τη μορφή προβολής του ρολογιού.	π.μ./μ.μ.	Μορφή ρολογιού 10:34πμ,Δευ24ώπ.μ./μ.μ.
3.7	> Ημ/νία και ώρα
	Ρυθμίζει την τρέχουσα ημερομηνία και ώρα.	'Ετ. / Μήν. / Ημ. / Όρα / Λεπ	Ημ/νία και ώρα 10:34πμ,Δευ'Ετ./Μήν./Ημ. Θρα : Λεπ
			↔Επιλ. [→]Επιβ.
*1 Η προεπιλεγμένη ρύθμιση είναι π.μ / μ.μ όμως η ένδειξη 24 ώσες εμφανίζεται στην οθόνη επιλογής.
3.8 > Γλώσσα
Ρυθμίζει τη γλώσσα προβολής για την αρχική οθόνη.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUĖS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDOHСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Γλώσσα 10:34πμ,ΔευSLOVENČINAMAKEDOHСКИУКРАЇНСЬКАΕЛАННИКА*Επιλ. Επιβ. [→]
3.9 > Κωδ. πρ. ξεκλειδ.
Τετραψήφιος κωδικός πρόσβασης για όλες τις ρυθμίσεις.	0000		Κωδ. πρ. ξεκλειδ. 10:34πμ,Δευ[2τες] 0 0 0*Επιλ. Επιβ. [→]
4 Επικ. με το σέρβις
4.1 > Επικ. 1 / Επικ. 2
Προκαθορισμένος αριθμός επικοινωνίας για τον εγκαταστάτη.	Επιλογή και ανάκτηση		Ρύθμιση σέρβις 10:34πμ,ΔευΕπικ. 1Όν. : Bryan Adams 812345678*Επιλ.
5 Ρύθμ. τεχν. εγκατ. > Ρύθμ. συστ.
5.1 > *1 Προαιρ. συνδεσ. PCB
Για σύνδεση στο εξωτερικό PCB που απαιτείται για σέρβις.	Όχι	ΝαιΟχι
• Αν το εξωτερικό PCB είναι συνδεδεμένο (προαιρετικά), το σύστημα θα έχει τις ακόλουθες πρόσθετες λειτουργίες:1 Έλεγχος σε 2 ζώνες (συμπεριλαμβανομένης της πισίνας και της λειτουργίας για θέρμανση νερού σε αυτή).2 Ηλιακή λειτουργία (τα ηλιακά θερμικά πάνελ συνδεδεμένα είτε στη δεξαμενή DHW (Οικιακό Ζεστό Νερό) είτε στη Δεξαμενή Αποθήκευσης.• Το DHW δεν ισχύει για τα μοντέλα WH-ADC*.3 Διακόττης εξωτερικού συμπιεστή.4 Σήμα εξωτερικού σφάλματος.5 Έλεγχος ετοιμότητας SG.6 Έλεγχος απαιτήσεων.7 Διακόττης Θέρμανσης-Ψύξης
5.2 > Ζώνη και αισθ.
Για επιλογή των αισθητήρων και για επιλογή συστήματος 1 ή 2 ζωνών.	Ζώ.		Ζώνη και αισθ. 10:34πμ,ΔευZώ.Σύστημα ζώνης 1Σύστημα ζώνης 2Επιλ. Επιβ. [←]
	• Μετά την επιλογή συστήματος 1 ή 2 ζωνών, προχωρήστε στην επιλογή δωματίου ή πισίνας.• Αν επιλεγεί η πισίνα, η θερμοκρασία πρέπει να επιλεχθεί για θερμοκρασία △Τ μεταξύ 0 °C~10 °C.
	Αισθ.		Ζώνη και αισθ. 10:34πμ,ΔευΑισθ.Θερμ. νερούΘερμοστ. δωμ.Θερμ. αντίστ. δωμ.Επιλ. Επιβ. [←]
	* Για τον θερμοστάτη δωματίου, υπάρχει περαιτέρων επιλογή εξωτερικής ή εσωτερικής.• Αν επιλεγεί ο εσωτερικός, υπάρχει επιπλέον επιλογή του RC-1 ή του RC-2 (διαθέσιμη μόνο όταν η επιλογή ζώνης είναι σύστημα 1 ζώνης).Επιλέξτε RC-1 αν ο θερμοαντιστάτης του κύριου τηλεχειριστηρίου πρόκειται να χρησιμοποιηθεί για τον έλεγχο θερμοκρασίας δωματίου και το αντίστροφο.
5.3 > *1Χωρητ. θερμ.
Για τη μείωση της ισχύος του θερμαντήρα αν είναι απαραίτητο.*3 kW / 6 kW / 9 kW* Οι επιλογές kW διαφέρουν ανάλογα με το μοντέλο.			Χωρητ. θερμ. 10:34πμ,Δευ3 kW[←]Επιβ.
5.4 > Αποτρ. παγοπ.
Για την ενεργοποίηση ή απενεργοποίηση της αποτροπής παγοποίησης νερού όταν το σύστημα είναι στη θέση OFF	Ναι		ΝαιΟχι
5.5 > *2Σύνδεση δεξαμενής
Για τη σύνδεση της δεξαμενής στο σύστημα.	Όχι		ΝαιΟχι

*1 Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της.

*2 Δεν εμφανίζεται όταν συνδεθεί η ΥΔΡΟΜΟΝΑΔΑ ΑΕΡΟΣ-ΝΕΡΟΥ+ΔΕΞΑΜΕΝΗ Panasonic.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
5.6 > *1Χωρητικότητα DHW
Για επιλογή της χωρητικότητας θέρμανσης της δεξαμενής μεταξύ μεταβλητής ή τυπικής. Η μεταβλητή χωρητικότητα θερμαίνει τη δεξαμενή με ταχύ τρόπο και διατηρεί τη θερμοκρασία της δεξαμενής με αποδοτικό τρόπο. Ενώ η τυπική χωρητικότητα θερμαίνει τη δεξαμενή με την ονομαστική χωρητικότητα θέρμανσης.	Μεταβλ.	Μεταβλ.Tυπική
5.7 > *2Σύνδ. δεξ. αποθ.
Για σύνδεση της δεξαμενής στο σύστημα και αν επιλεχθεί το ΝΑΙ, για ρύθμιση θερμοκρασίας △Τ.	Όχι	Ναι
	>Ναι
	5 °C	Ρύθμιση Δγια τη ΔεξαμενήΑποθήκευσης	Δεξ. αποθ. 10:34πμ,ΔευΔΤ δεξ. αποθ.Εύρος: (0°C~10°C)Βήμ.: ±1°C ΣΕπιλ. Επιβ. [-]
5.8 > *1Θερμαντήρας δεξαμενής
Για επιλογή εξωτερικού ή εσωτερικού θερμαντήρα δεξαμενής και, αν επιλεγεί Εξωτερικός, ρύθμιση ενός χρονοδιακόπτη για την ενεργοποίηση του θερμαντήρα.* Αυτή η επιλογή είναι διαθέσιμη αν επιλεγεί η Σύνδεση δεξαμενής (ΝΑΙ).	Εξωτερική	Θερμαντ. δεξαμ. 10:34πμ,Δευ
	>Εξωτερική
	1:30	Θερμαντ. δεξαμ. 10:34πμ,ΔευΘερμαντ. δεξαμ.: Χρ. εν.Εύρος: (0:20~3:00)Βήμ.: ±0:05 ΣΕπιλ. Επιβ. [-]
5.9 > Θερμαντ. βάσ.
Για επιλογή αν έχει συνδεθεί ή όχι προαιρετικός θερμαντήρας βάσης.* Τύπος Α - Ο θερμαντήρας βάσης ενεργοποιείται μόνο κατά τη διάρκεια της λειτουργίας απόψυψης.* Τύπος Β - Ο θερμαντήρας βάσης ενεργοποιείται όταν η εξωτερική θερμοκρασία περιβάλλοντος είναι 5 °C ή χαμηλότερη.	Όχι
	>Ναι
	A	Ρύθμιση τύπου θερμαντήρα βάσης*.	Τύπος θερμ. βάσης 10:34πμ,ΔευBΣΕπιλ. πιβ.
5.10 > *3Εναλλ. εξ. αισθ.
Για επιλογή εναλλακτικού εξωτερικού αισθητήρα.	Όχι

*1 Εμφανίζεται μόνο όταν η Σύνδεση δεξαμενής είναι Ναι.
*² Dev εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της και το μοντέλο ΥΔΡΟΜΟΝΑΔΑΣ ΑΕΡΟΣ-ΝΕΡΟΥ+ΔΕΞΑΜΕΝΗ 2 Ζωνών Panasonic.
*3 Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
5.11 > Σύνδ. ζεύγ.
Για επιλογή ενεργοποίησης ή απενεργοποίησης της σύνδεσης ζεύγους (bivalent).	Όχι
> Ναι
Για επιλογή είτε του μοτίβου αυτόματου ελέγχου ή του μοτίβου ελέγχου εισόδου έτοιμου SG ή του μοτίβου έξυπνου ελέγχου.* Η επιλογή αυτή εμφανίζεται μόνο όταν η σύνδεση προαιρετικού ρεδ έχει ρυθμιστεί σε Yes (Nai).	Αυτ.
Για να επιλέξετε μια σύνδεση ζεύγους ώστε να επιτρέπεται μια επιπρόσθετη πηγή θερμότητας όπως μποίλερ για τη θέρμανση της δεξαμενής αποθήκευσης και της δεξαμενής οικιακού ζεστού νερού όταν η απόδοση αντλίας θερμότητας είναι ανεπαρκής σε χαμηλή εξωτερική θερμοκρασία. Η ιδιότητα ζεύγους μπορεί να ρυθμιστεί είτε σε εναλλακτική λειτουργία (η αντλία θερμότητας και το μποίλερ λειτουργούν εναλλακτικά) ή σε παράλληλη λειτουργία (η αντλία θερμότητας και το μποίλερ λειτουργούν ταυτόχρονα) ή σε προηγμένη παράλληλη λειτουργία (η αντλία θερμότητας λειτουργεί και το μποίλερ ενεργοποιείται για τη δεξαμενή αποθήκευσης και/ή οικιακό ζεστό νερό ανάλογα με τις επιλογές ρύθμισης τύπου ελέγχου).	>Ναι >Αυτ.
	-5 °C	Ρύθμιση εξωτερικής θερμοκρασίας για ΕΝΕΡΓΟΠΟΙΗΣΗ σύνδεσης ζεύγους (bivalent).	Σύνδ. ζεύγ. 10:34πμ,ΔευΕνεργ.: Εξ. θερμ.Εύρος: (-15°C~35°C)Βήμ.: ±1°C ↓Επιλ. Επιβ. [-]
	Ναι >Αφού επιλεχθεί η εξωτερική θερμοκρασία
	Μοτίβο ελέγχου		Σύνδ. ζεύγ. 10:34πμ,ΔευΜοτίβο ελέγχουΕναλλάξΠαράλληλα*Επιλ. Επιβ. [-]
	Εναλλάξ / Παράλληλα / Προηγμ. παράλλ.
	• Επιλέξτε Προηγμένα παράλληλα για χρήση των δεξαμενών ως ζεύγος (bivalent).
	Μοτίβο ελέγχου >Εναλλάξ
	OFF	Επιλογή για ρύθμιση της εξωτερικής αντλίας είτε σε ΟΝ ή ΌFF κατά τη λειτουργία ζεύγους (bivalent). Ρυθμίστε σε ΟΝ αν το σύστημα είναι απλής σύνδεσης ζεύγους (bivalent).	Σύνδ. ζεύγ. 10:34πμ,ΔευΕξωτερική αντλίαON[ΚΤΣΗ]↑Επιλ. [DOAD]
	Μοτίβο ελέγχου >Προηγμ. παράλλ.
	Θέρμανση Επιλογή δεξαμενής		Σύνδ. ζεύγ. 10:34πμ,ΔευΠροηγμ. παράλλ.ΘέρμανσηDHW↓Επιλ. Επιβ. [-]
	• Η “Heat” εννοεί τη Δεξαμενή Αποθήκευσης και το “DHW” εννοεί τη Δεξαμενή Οικιακού Ζεστού Νερού.
	Μοτίβο ελέγχου >Προηγμ. παράλλ. >Θέρμανση >Ναι
	• Η Δεξαμενή Αποθήκευσης ενεργοποιείται μόνο αφού επιλεχθεί το “Yes”.		Σύνδ. ζεύγ. 10:34πμ,ΔευΠροηγμ. παράλλ.: ΘέρμανσηΝαιΌχι↓Επιλ. Επιβ. [-]
	-8 °C	Ρύθμιση του ορίου θερμοκρασίας για την εκκίνηση της πηγής θερμότητας ζεύγους (bivalent).	Σύνδ. ζεύγ. 10:34πμ,ΔευΕν. θέρμ.: Θερμ. στόχοςΕύρος: (-10°C~0°C)Βήμ.: ±1°C ↓Επιλ. Επιβ. [-]

Μενού			Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
			0:30	Χρονοδιακόπτης καθυστέρησης για την εκκίνηση της πηγής θερμότητας ζεύγους (bivalent)(σε ώρες και λεπτά).	Σύνδ. ζεύγ. 10:34πμ,ΔευΈν. θέρμ.: Χρόνος καθ.Εύρος: (0:00~1:30)Βήμ.: ±0:05 Επιλ. Επιβ. [-]
			-2 °C	Ρύθμιση του ορίου θερμοκρασίας για τη διακοπή της πηγής θερμότητας ζεύγους (bivalent).	Σύνδ. ζεύγ. 10:34πμ,ΔευΔιακ. θέρ.: Θερμ. στόχοςΕύρος: (-10°C~0°C)Βήμ.: ±1°C °CΕπιλ. Επιβ. [-]
			0:30	Χρονοδιακόπτης καθυστέρησης για τη διακοπή της πηγής θερμότητας ζεύγους (bivalent)(σε ώρες και λεπτά).	Σύνδ. ζεύγ. 10:34πμ,ΔευΔιακ. θέρ.: Χρόνος καθ.Εύρος: (0:00~1:30)Βήμ.: ±0:05 Επιλ. Επιβ. [-]
			Μοτίβο ελέγχου > Προηγμ. παράλλ. > DHW > Ναι
			• Η Δεξαμενή DHW ενεργοποιείται μόνο αφού επιλεχθεί to “Yes”.		Σύνδ. ζεύγ. 10:34πμ,ΔευΠροηγμ. παράλλ.: DHWNαιΟχιΕπιλ. Επιβ. [-]
			0:30	Χρονοδιακόπτης καθυστέρησης για την εκκίνηση της πηγής θερμότητας ζεύγους (bivalent)(σε ώρες και λεπτά).	Σύνδ. ζeύγ. 10:34πμ,ΔευDHW: Χρόνος καθ.Eύρος: (0:30~1:30)Βήμ.: ±0:05 Επιλ. Επιβ. [-]
Για έλεγχο εισόδου ετοιμότητας SG για σύστημα ζεύγους (bivalent), ακολουθήστε την παρακάτω συνθήκη εισόδου.			> Ναι > Ετοιμότητα SG
Σήμα SG Μοτίβο Κειτουργίας			OFF	Επιλογή για ρύθμιση της εξωτερικής αντλίας είτε σε ON ή OFF κατά τη λειτουργία ζεύγους (bivalent). Ρυθμίστε σε ON av to σύστημα είναι απλής σύνδεσης ζεύγους (bivalent).	Σύνδ. ζεύγ. 10:34πμ,ΔευΕξωτερική αντλίαON▲OFF —Επιλ. [-] Επιβ.
Vcc-bit1 Vcc-bit2
Ανοιχτό	Ανοιχτό	Αντλία θερμότητας OFF, Μποίλερ OFF
Κλειστό	Ανοιχτό	Αντλία θερμότητας ON, Μποίλερ OFF
Ανοιχτό	Κλειστό	Αντλία θερμότητας OFF, Μποίλερ ON
Κλειστό	Κλειστό	Αντλία θερμότητας ON, Μποίλερ ON
Για την πραγματοποίηση ρυθμίσεων που σχετίζονται με το ηλεκτρικό ρεύμα και το μπόλερ, έτσι ώστε η μονάδα να μπορεί να προσδιορίσει να λειτουργήσει την αντλία θερμότητας ή το μπόλερ σε μια συγκεκριμένη περίοδο, ανάλογα με το κόστος λειτουργίας και των δύο πηγών θερμότητας. Αυτές οι ρυθμίσεις είναι η τιμή ηλεκτρικού ρεύματος, η τιμή μπόλερ. η εποχή, το πρόγραμμα κ.λπ.			> Ναι > Έξυπνη
			OFF	Επιλογή για ρύθμιση της εξωτερικής αντλίας είτε σε ON ή OFF κατά τη λειτουργία ζεύγους (bivalent). Ρυθμίστε σε ON av to σύστημα ειναι απλής σύνδεσης ζεύγους (bivalent).	Σύνδ. ζeύγ. 10:34πμ,ΔευΕξωτερική αντλίαON▲OFF ▲Επιλ. [-] Επιβ.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
	> Ναι > ́Εξυπνη > Μετά την επιλογή για την εξωτερική αντλία> Τιμή ενέργειας
	- Επιλέξτε Ηλεκτρικό ρεύμα για να ρυθμίσετε την τιμή ηλεκτρικού ρεύματος.- Επιλέξτε Μπόιλερ για να ρυθμίσετε την τιμή μπόιλερ και την απόδοσή του.
	> Ναι > ́Εξυπνη > Μετά την επιλογή για την εξωτερική αντλία> Τιμή ενέργειας >Ηλεκτρισμός
	0,0 * / kWh- Υπάρχουν συνολικά 10 διαφορετικές τιμές που μπορούν να ρυθμιστούν για το Ηλεκτρικό ρεύμα:Τιμή ηλεκτρικού ρεύματος 1 ~Τιμή ηλεκτρικού ρεύματος 10- Το εύρος είναι από 0 ~ 999,9 * / kWh- Πατήστε ^ ή √ για να εισέλθετε σε μια οθόνη ρύθμισης όπως φαίνεται στην Εικόνα 1. Κατόπιν αρχίστε να ρυθμίζετε την τιμή ηλεκτρικού ρεύματος.- Αφού ολοκληρώσετε τη ρύθμιση μια συγκεκριμένης τιμής ηλεκτρικού ρεύματος (π.χ. Τιμή ηλεκτρικού ρεύματος 1), πατήστε <ή >για να μεταφερθείτε στη ρύθμιση άλλης τιμής ηλεκτρικού ρεύματος.* Ρυθμίστε την τιμή σύμφωνα με την τιμή που παρέχεται από την εταιρεία παροχής ρεύματος.		↔Επιλ.
	> Ναι > ́Εξυπνη > Μετά την επιλογή για την εξωτερική αντλία> Τιμή ενέργειας >Μπόιλερ
	0,0 * / kWh- Ανατρέξτε παραπάνω στη μέθοδο ρύθμισης της τιμής ηλεκτρικού ρεύματος για τη ρύθμιση της τιμής μπόιλερ.- Αφού ολοκληρώσετε τη ρύθμιση για την τιμή μπόιλερ, ρυθμίστε την απόδοση (Εύρος:0 ~ 99%).0%* Ρυθμίστε την τιμή σύμφωνα με την τιμή που παρέχεται από την εταιρεία παροχής του μπόιλερ ή του αερίου.		↔Επιλ. Επιβ. [→]↔Επιλ. Επιβ. [→]

Παρατήρηση : * Η ρύθμιση νομίσματος εξαρτάται από την τοποθεσία που χρησιμοποιείτε αυτό το προϊόν.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
	> Ναι > ́Εξυπνη > Μετά την επιλογή για την εξωτερική αντλία > Πρόγραμμα> Ρύθμιση εποχής
	Εποχή 1 : Δεκ (Αναφέρεται στον χειμώνα)Εποχή 2 : Μα (Αναφέρεται στην άνοιξη)Εποχή 3 : Ιου (Αναφέρεται στο καλοκαίρι)Εποχή 4 : Οκτ (Αναφέρεται στο φθινόπωρο)- Υπάρχουν συνολικά 4 εποχές προς ρύθμιση- Ρυθμίστε τον μήνα εκκίνησης για την κάθε εποχή.(Π.χ. όταν η Εποχή 1 είναι ρυθμισμένη στον Δεκ και ηεποχή 2 είναι ρυθμισμένη στον Μαρ, οι μήνες από τονΔεκέμβριο μέχρι τον Φεβρουάριο θα αντιμετωπίζονταιως Εποχή 1).
	> Ναι > ́Εξυπνη > Μετά την επιλογή για την εξωτερική αντλία > Πρόγραμμα> Ρύθμιση προγράμματος
	Όρα έν. (Μοτίβο 1) : 3:00πμΌρα έν. (Μοτίβο 2) : 9:00πμΌρα έν. (Μοτίβο 3) : 4:00μμΌρα έν. (Μοτίβο 4) : 9:00μμ- Για την κάθε εποχή, υπάρχουν συνολικά 4 μοτίβα πουμπορούν να ρυθμιστούν.
	Τιμή (Μοτίβο 1/2/3/4) : 1- Ρυθμίστε την ώρα έναρξης στόχο και την κατάλληλη τιμήηλεκτρικού ρεύματος για το κάθε μοτίβο.
	- Επιλέξτε “1” για να επεξεργαστείτε τόσο την ώρα έναρξηςόσο και την τιμή ηλεκτρικού ρεύματος. Επιλέξτε “2” γιανα επεξεργαστείτε μόνο την τιμή ηλεκτρικού ρεύματος.
Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
	- Το εύρος της ώρας έναρξης που εμφανίζεται μπορεί να έχει μορφή "24ω" ή "πμ/μμ" ανάλογα με τη ρύθμιση στην επιλογή "Μορφή ρολογιού".- Το εύρος της τιμής ηλεκτρικού ρεύματος είναι 0 ~ 10 που αναφέρεται στις 10 διαφορετικές, ρυθμισμένες από πριν, τιμές ηλεκτρικού ρεύματος (στη διαδρομή "Τιμή ενέργειας > Ηλεκτρικό ρεύμμα": Τιμή ηλεκτρικού ρεύματος 1 ~ Τιμή ηλεκτρικού ρεύματος 10).Η τιμή που εμφανίζεται στην πάνω δεξιά γωνία υποδεικνύει την προηγούμενη ρυθμισμένη τιμή της τιμής ηλεκτρικού ρεύματος 1 έως την τιμή ηλεκτρικού ρεύματος 10.* Όταν η τιμή είναι ρυθμισμένη σε "0", η τιμή ηλεκτρικού ρεύματος θα αντιμετωπίζεται ως 0,0 * / kWh. Είναι για τη διευκόλυνση του τεχνικού εγκατάστασης όταν το 0,0 είναι η επίθυμητή τιμή για ένα συγκεκριμένο χρονικό διάστημα.		Εποχή 1 10:34πμ,ΔευΜοτίβο 1: Ωρα έναρξηςΕύρος: (0.00~23.00)Βήμ.: ±1 ώρα Επιλ. Επιβ. [-]Εποχή 1 10:34πμ,ΔευΜοτίβο 1: Τιμή /kWh 0.0 *Εύρος: (0~10)Βήμ.: ±1 Επιλ. Επιβ. [-]〔ССНК〕
5.12 >*1 Εξ. διακ.
	Όχι	ΝαιΟχι [8НКΖ]
5.13 >*2 Σύνδ. ηλ. πάνελ
• Για την προαιρετική συνδεσιμότητα PCB πρέπει να επιλεχθεί ΝΑΙ για να ενεργοποιηθεί η λειτουργία.• Αν η προαιρετική συνδεσιμότητα PCB dev επιλεχθεί, η λειτουργία dev θα εμφανιστεί στην οθόνη.• To DHW dev ισχύει για τα μοντέλα WH-ADC.	Όχι	ΝαιΟχι
	> Ναι
	Δεξ. αποθ. Επιλογή δεξαμενής		Σύνδ. ηλ. πάνελ 10:34πμ,ΔευΔεξ. αποθ. Δεξαμενή DHW Επιλ. [-]Επιβ.
	> Ναι > Αφού επιλεχθεί η δεξαμενή
	10 °C	Ρύθμισηθερμοκρασίας Δσε ON	Σύνδ. ηλ. πάνελ 10:3 ΔΕΥΔΤ Ενεργ.Εύρος: (6°C~15°C)Βήμ.: ±1°C Επιλ. Επιβ. [-]
	> Ναι > Αφού επιλεχθεί η δεξαμενή > Θερμοκρασία ΔΤ ON
	5 °C	Ρύθμισηθερμοκρασίας Δσε OFF	Σύνδ. ηλ. πάνελ 10:3 ΔΕΥΔΤ Απενεργ.Eύρος: (2°C~9°C)Βήμ.: ±1°C [6XS2]Επιλ. Επιβ. [-]

*1 Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της.
*2 Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της και το μοντέλο ΥΔΡΟΜΟΝΑΔΑΣ ΑΕΡΟΣ-ΝΕΡΟΥ+ΔΕΞΑΜΕΝΗ 2 Ζωνών Panasonic.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
	> Ναι > Αφού επιλεχθεί η δεξαμενή > Θερμοκρασία △Τ ΟΝ> Θερμοκρασία △ OFF
	5 °C	Ρύθμιση θερμοκρασίας αποτροπής παγοποίησης	Σύνδ. ηλ. πάνελ 10:34πμ,ΔευΑποτρ. παγοπ.Εύρος: (-20°C~10°C)Βήμ.: ±1°C
			Εύρος: (-20°C~10°C)Βήμ.: ±1°C
			Επιλ. Επιβ. [-]
	> Ναι > Αφού επιλεχθεί η δεξαμενή > Θερμοκρασία △Τ ΟΝ> Θερμοκρασία △Τ OFF > Αφού επιλεχθεί η ρύθμιση θερμοκρασίας αποτροπής παγοποίησης
	80 °C	Ρύθμιση Υψηλού επιπέδου	Σύνδ. ηλ. πάνελ 10:34πμ,ΔευΥψηλό επίπεδοΕύρος: (70°C~90°C)Βήμ.: ±5°C
			Εύρος: (70°C~90°C)Βήμ.: ±5°C
			Επιλ. Επιβ. [-]
5.14 > *1 Σήμα εξ. σφάλμ.
	Οχι	ΝαιΟχι
5.15 > *1 Έλεγχος απαιτ.
	Οχι	ΝαιΟχι
5.16 > *1 Ετοιμότητα SG
	Οχι	ΝαιΟχι
	> Ναι > Μετά την επιλογή Χωρητικότητας
	120 %	Χωρητικότητα (1) και (2) της DHW (σε %), Θέρμανση (σε %) και Ψύξη (σε °C)	Ετοιμότητα SG 10:34πμ,ΔευΧωρητ. [1-0]: DHWEύρος: (50%~150%)Βήμ.: ±5%
			Επιλ. Επιβ. [-]
	> Ναι > Μετά την επιλογή Κατανάλωσης ισχύος > Διακοπή κατανάλωσης *ΜΑΘ
	*2,*43,6kW	Διακοπή κατανάλωσης *ΜΑΘ	Ετοιμότητα SG 10:34πμ,ΔευΔιακοπή κατανάλ. αντλ. θερμ.Eύρος: (0.5kW~10.0kW)Βήμ.: ±0.1kW
			Επιλ. Επιβ. [-]
	> Ναι > Μετά την επιλογή Διακοπής κατανάλωσης *ΜΑΘ > Κατανάλωση
	*33,6kW	Κατανάλωση (1) και (2) της DHW (σε kW), Θέρμανση (σε kW) και Ψύξη (σε kW)	Ετοιμότητα SG 10:34πμ,ΔευΚατανάλωση [1-0]: DHWEύρος: (0.5kW~10.0kW)Βήμ.: ±0.1kW
			Επιλ. Επιβ. [-]

Παρατήρηση : * ΜΑΘ σημαίνει Μονάδα αντλίας θερμότητας (Εξωτερική μονάδα).

*1 Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της.

*2 Ανάλογα με το μοντέλο, μπορεί να είναι λιγότερο από 3,6kW.

*3 Ανάλογα με το μοντέλο, μπορεί να είναι λιγότερο από 3,6kW ή περισσότερο από 3,6kW.

*4 Αν και η τιμή ρύθμισης είναι χαμηλότερη από 3,0kW, η πραγματική κατανάλωση ισχύος μπορεί να είναι 3,0kW και προκαλείται από τη λειτουργία του εφεδρικού θερμαντήρα.

Μενού		Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
5.17	> *1 Διακ. εξ. συμπ.
		Όχι
		> Ναι
		Πηγή θερμότητας	Διακ. εξ. συμπ. 11:34πμ,ΔευΘερμαντήρας[Ηηγή θερμ.]Επιλ. Επιβ. [-]
5.18	> Υγρό κυκλοφορίας
	Για επιλογή κυκλοφορίας νερού ή γλυκόλης στο σύστημα.	Νερό	Υγρό κυκλοφορίας 10:34πμ,ΔευIΕπιλ. [-] Επιβ.
5.19	> *1, *2 Διακ.ς θέρμ.-ψύξης
		Όχι	Ναι
5.20	> *1 Αν. λειτ. θερμ.
	Για την ενεργοποίηση της αναγκαστικής λειτουργίας θερμαντήρα είτε χειροκίνητα (προεπιλογή) είτε αυτόματα.	Χειρ.	Αν. λειτ. θερμ. 10:34πμ,ΔευAut.Επιλ. [-] Επιβ.
5.21	> Αν. λ. απτ.
	Αν έχει ρυθμιστεί η αυτόματη επιλογή, η εξωτερική μονάδα θα ξεκινήσει τη λειτουργία απόψυξης αν η θέρμανση λειτουργεί για μεγάλο χρονικό διάστημα κατά τη διάρκεια χαμηλής εξωτερικής θερμοκραστίας.	Χειρ.	Aut.
5.22	> *1 Σήμα απόψυξης
	Για την ενεργοποίηση του σήματος απόψυξης για τη διακοπή της μονάδας πηνίου κατά τη λειτουργία απόψυξης. (Αν το σήμα απόψυξης είναι ρυθμισμένο σε ναι, η λειτουργία ζεύγους (bivalent) δεν θα είναι διαθέσιμη για χρήση)	Όχι	Ναι

*1 Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της.

*2 Εμφανίζεται μόνο όταν είναι ξεκλειδωμένη η λειτουργία ΨΥΞΗΣ. (Όταν η λειτουργία ΨΥΞΗΣ είναι διαθέσιμη)

Μενού		Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
5.23	>Ρυθμ. ροής αντλ.
	Για ρύθμιση του ελέγχου μεταβλητής ροής αντλίας ή ελέγχου σταθερής χρήσης αντλίας.	ΔΤ
5.24	>Απόψυξη DHW
	Αφήστε το σύστημα να εκτελέσει απόψυξη χρησιμοποιώντας ζεστό νερό αντί για τη μονάδα δωματίου για καλύτερη άνεση στο δωμάτιο.	Ναι
5.25	>Έλεγχος θέρμ.
	Για την επιλογή της κατάστασης λειτουργίας της μονάδας για την επίτευξη της ρυθμισμένης θερμοκρασίας ταχύτερα ή για την εξοικονόμηση ενέργειας.Όταν επιλεγεί η “Απόδοση”, η ρύθμιση ώρας θα μεταβεί στο 1ο, 2ο και 3ο στάδιο.Η αύξηση της ώρας θα αυξήσει αργά τη χωρητικότητα.	Άνεση
		>Απόδοση
		0:20	Έλεγχος θέρμ. 10:34πμ,ΔευΑπόδοση: Στάδιο 1Εύρος: (0:00~1:00)Βήμ.: ±0:05 Επιλ. Επιβ. [-]
5.26	>Εξωτ. μετρ.
	Για τη ρύθμιση του εξωτερικού μετρητή που θα χρησιμοποιηθεί ανάλογα με τη σύνδεση μετρητή.Υπάρχουν μετρητές παραγωγής ενέργειας και διάφοροι τύποι μετρητών ηλεκτρικού ρεύματος.Για τους μετρητές παραγωγής ενέργειας υπάρχουν δύο συστήματα σύνδεσης:a) Μονό σύστημα μέτρησης παραγωγής ενέργειας:Μετρητής θέρμανσης-ψύξης μόνο b) Διπλό σύστημα μέτρησης παραγωγής ενέργειας:Μετρητής θέρμανσης-ψύξης και Μετρητής δεξαμενής	Μετρ. θέρμ.-ψύξης : Όχι* Μετρητής δεξ. : ΌχιΜετρ. ηλεκτρ. ΗΡ : ΌχιΜετρ. ηλεκτρ. 1 (Φ/Β) : ΌχιΜετρ. ηλ. 2 (Κτίριο) : ΌχιΜετρ. ηλεκτρ. 3 (Εφ.) : Όχι* Διατίθεται μόνο αν και ο Μετρητής θέρμανσης-ψύξης και η Σύνδεση δεξαμενής είναι ρυθμισμένα στην επιλογή Ναι.	Εξωτ. μετρ. 10:34πμ,ΔευΜετρ. θέρμ.-ψύξηςΜετρητής δεξ.Μετρ. ηλεκτρ. ΗΡΜετρ. ηλεκτρ. 1 (Φ/Β)Επιλ. Επιβ. [-]Εξωτ. μετρ. 10:34πμ,ΔευΜετρ. ηλεκτρ. ΗΡΜετρ. ηλεκτρ. 1 (Φ/Β)Μετρ. ηλ. 2 (Κτίριο)Μετρ. ηλεκτρ. 3 (Εφ.)Επιλ. Επιβ. [-]
		>Μετρ. θέρμ.-ψύξης
		- Ρυθμίστε τον Μετρητή θέρμανσης-ψύξης στην επιλογή Ναι όταν είναι συνδεδεμένος αυτός ο μετρητής παραγωγής ενέργειας.- Είναι για τη μέτρηση της παραγωγής ενέργειας της μονάδας αντλίας θερμότητας κατά τη λειτουργία θέρμανσης και ψύξης μόνο (μονό σύστημα μέτρησης παραγωγής ενέργειας) ή κατά τη θέρμανση, την ψύξη και τη λειτουργία DHW (διπλό σύστημα μέτρησης παραγωγής ενέργειας).	ΝαιΟχι

Παρατήρηση : Ηλεκτρ. σημαίνει "Ηλεκτρικό ρεύμα"
ΑΘ σημαίνει "Αντλία θερμότητας"

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
	> Metrρητής δεξ.
	- Ρυθμίστε τον Metrρητή δεξαμενής στην επιλογή Ναι όταν είναι συνδεδεμένος αυτός ο μετρητής παραγωγής ενέργειας.- Είναι για τη μέτρηση παραγωγής ενέργειας της μονάδας αντλίας θερμότητας κατά τη λειτουργία DHW*.* Διατίθεται μόνο αν και ο Metrρητής θέρμανσης-ψύξης και η Σύνδεση δεξαμενής είναι ρυθμισμένα στην επιλογή Ναι.Ρυθμίστε τον Metrρητή δεξαμενής στην επιλογή Ναι μόνο όταν η σύνδεση είναι με διπλό σύστημα μέτρησης παραγωγής ενέργειας.
	> Metr. ηλεκτρ. HP
	- Ρυθμίστε τον Metrρητή ηλεκτρ. ΑΘ στην επιλογή Ναι όταν είναι συνδεδεμένος αυτός ο μετρητής ηλεκτρικού ρεύματος.- Είναι για τη μέτρηση κατανάλωσης ενέργειας της μονάδας αντλίας θερμότητας.		NaiOxi
	> Metr. ηλεκτρ. 1 (Φ/B)
	- Ρυθμίστε τον Metrρητή ηλεκτρ. 1 (Metrρητής Φ/B) στην επιλογή Ναι όταν είναι συνδεδεμένος αυτός ο μετρητής ηλεκτρικού ρεύματος.- Είναι για τη μέτρηση παραγωγής ενέργειας του ηλιακού συστήματος. Αυτά τα δεδομένα θα εμφανίζονται μόνο στο σύστημα Cloud.		NaiOxi
	> Metr. ηλ. 2 (Κτίριο)
	- Ρυθμίστε τον Metrρητή ηλεκτρ. 2 (κτίριο) στην επιλογή Ναι όταν είναι συνδεδεμένος αυτός ο μετρητής ηλεκτρικού ρεύματος.- Είναι για τη μέτρηση κατανάλωσηςενέργειας του κτιρίου. Αυτά τα δεδομένα θα εμφανίζονται μόνο στο σύστημα Cloud.		NaiOxi
	> Metr. ηλεκτρ. 3 (Εφ.)
	- Ρυθμίστε τον Metrρητή ηλεκτρ. 3 (Εφεδρικό) στην επιλογή Ναι όταν είναι συνδεδεμένος αυτός ο μετρητής ηλεκτρικού ρεύματος.- Είναι για τη μέτρηση κατανάλωση ενέργειας. Αυτά τα δεδομένα θα εμφανίζονται μόνο στο σύστημα Cloud.		NaiOxi
5.27 > Ηλεκτρική άνοδος
Για την ενεργοποίηση ή απενεργοποίηση της ηλεκτρικής ανόδου.	Ναι (για μοντέλα -AN)Αριθ (για μοντέλα εκτός των -AN)		NaiOxi

Παρατήρηση : Ηλεκτρ. σημαίνει "Ηλεκτρικό ρεύμα"
ΑΘ σημαίνει "Αντλία θερμότητας"

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
5.28 > *1 Επιπλέον αντλία
Επιλέγει αν η επιπλέον αντλία χρησιμοποιείται στο κύκλωμα κυκλοφορίας για θέρμανση ή στο κύκλωμα κυκλοφορίας για το DHW ή αν δεν χρησιμοποιείται.Αν ρυθμιστεί σε “Οχι”, η αντλία δεν χρησιμοποιείται.Αν ρυθμιστεί σε “Θέρμανση”, η επιπλέον αντλία χρησιμοποιείται ως αντλία για το κύκλωμα κυκλοφορίας (για θέρμανση/ψύξη).Αν ρυθμιστεί σε “DHW”, η επιπλέον αντλία κυκλοφορεί το οικιακό ζεστό νερό στο κύκλωμα για το DHW ώστε να αποτρέψει το οικιακό ζεστό νερό από το να κρυώσει.- Αν ρυθμιστεί σε “Ανεση”, το ζεστό νερό κυκλοφορεί συνεχώς κατά τη λειτουργία του DHW.- Αν ρυθμιστεί σε “Απόδοση”, η επιπλέον αντλία ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ και ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ εναλλάξ, ακολουθώντας τη ρύθμιση ώρας ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ.	Όχι		ΌχιΘέρμανσηDHW
	>DHW
	8:00 π.μ. / 8:00	Ρύθμιση ώρας ΕΝΕΡΓΟΠΟΙΗΣΗΣ Αντλίας	DHW 11:34μμ,ΔευΧρ. ενεργ. αντλίας[ΧΗΥΖ]⇒ Επιλ. [−] Επιβ.
	8:00 μ.μ. / 20:00	Ρύθμιση ώρας ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ Αντλίας	DHW 11:34μμ,ΔευΧρ. απεν. αντλίας[ЗНУ7]⇒ Επιλ. [−] Επιβ.
	Απόδοση	Επιλέξτε Άνεση ή Απόδοση	DHW 11:34μμ,ΔευΑνεση^Επιλ. Επιβ. [−]
	>DHW > Μετά την επιλογή Απόδοσης
	0:15	Ρύθμιση ώρας ΕΝΕΡΓΟΠΟΙΗΣΗΣ	DHW 11:34μμ,ΔευΧρ. εν.Eύρος: (0:05~1:00)Βήμ.: ±0:05 ⇒ Επιλ. Επιβ. [−]
	0:15	Ρύθμιση ώρας ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ	DHW 11:34μμ,ΔευΧρ. απεν.Eύρος: (0:05~1:00)Βήμ.: ±0:05 ⇒ Επιλ. Επιβ. [−]
5.29 > Εξωτερικός θερμαντήρας
Ρυθμίστε σε “ΝΑΙ” αφού εγκατασταθεί ένας εξωτερικός θερμαντήρας.(Αυτό το μενού εμφανίζεται μόνο για το μοντέλο Μονάδας Ελέγχου (εσωτερική μονάδα))	Όχι
5.30 > Στατική πίεση
Αν ρυθμιστεί σε “Όχι”, οι ανεμιστήρες στην εξωτερική μονάδα περιστρέφονται σε κανονική ταχύτητα.Αν ρυθμιστεί σε “ΝΑΙ”, οι ανεμιστήρες στην εξωτερική μονάδα περιστρέφονται σε υψηλότερη ταχύτητα από την κανονική ως απόκριση στην υψηλή στατική πίεση.	Όχι		Νοι:

*1 Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
5.31 > *1Χωρητικότητα ψύξης
Επιλέγει τη χωρητικότητα ψύξης.Αν ρυθμιστεί σε “Απόδοση”, η λειτουργία ψύξης εκτελείται στην ονομαστική χωρητικότητα για αποτελεσματική ψύξη.Αν ρυθμιστεί σε “Ανεση”, η λειτουργία ψύξης εκτελείται στη μέγιστη χωρητικότητα.	Απόδοση	Ανεση▲Απόδοση

*1 Εμφανίζεται μόνο όταν η λειτουργία ΨΥΞΗΣ είναι ξεκλειδωμένη (Δηλαδή, όταν είναι διαθέσιμη η λειτουργία ΨΥΞΗΣ).

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
6 Ρύθμ. τεχν. εγκατ. > Ρύθμ. λειτ.
Για πρόσβαση στις τέσσερις κύριες λειτουργίες ή τρόπους λειτουργίας.	4 κύριοι τρόποι λειτουργίαςΘέρμανση / *1, *2Ψύξη / *1, *2Αυτ. / *3Δεξαμενή		Ρύθμ. λειτ. 10:34πμ,ΔευΘέρμανσηΨύξηΑυτ.ΔεξαμενήΕπιλ. Επιβ. [-]
6.1 > Θέρμανση
Για ρύθμιση διάφωρων θερμοκρασιών νερού και περιβάλλοντος για θέρμανση.	Θερμ. νερού για θέρμανση ΟΝ /Εξ. θερμ. για θέρμ. ΟΝ /△Τ για θέρμανση ΟΝ /Θερμαντ. ΟΝ / OFF		Ρύθμ. λειτ. 10:34πμ,ΔευΘέρμανσηΘερμ. νερού για θέρμανση ΟΝΕξ. θερμ. για θέρμ. ΟΝ△Τ για θέρμανση ΟΝΕπιλ. Επιβ. [-]
	> Θερμ. νερού για θέρμανση ΟΝ
	Καμπ. αντιστ.	ΘερμοκρασίεςΕΝΕΡΓΟΠΟΙΗΣΗΣθέρμανσης σε καμπύληαντιστάθμισης ή σε άμεσηκαταχώρηση.	Ρύθμ. λειτ. 10:34πμ,ΔευΘερμ. ΟΝ: Θερμ. νερ.Καμπ. αντιστ.ΆμεσηΕπιλ. Επιβ. [-]
	> Θερμ. νερού για θέρμανση ΟΝ > Καμπ. αντιστ.
	Άξονας X:-5 °C, 15 °CΆξονας Y:55 °C, 35 °C	Καταχώρησητων 4 σημείωνθερμοκρασίας(2 στον οριζόντιοάξονα Χ, 2 στονκατακόρυφο άξονα Υ).	Θερμ. ΟΝ: Θερμ. νερ.:Zώ.155°C35°C20-20155°C15°C[IMAGE][-]Επιβ.Επιλ.
	• Εύρος θερμοκρασίας: Άξονας X: -20 °C ~ 15 °C, άξονας Υ: Βλέπε παρακάτω• Εύρος θερμοκρασίας για την καταχώρηση του άξονα Υ:Μοντέλο WH-WXG: 25 °C ~ 75 °CAνεξάρτητα από την παραπάνω ρύθμιση, υπάρχει όριο στη θερμοκρασία νερού. Ανατρέξτε στις συνθήκες λειτουργίας στη σελίδα 3.• Αν έχει επιλεχθεί σύστημα 2 ζωνών, τα 4 σημεία θερμοκρασίας πρέπει να καταχωρηθούν επίσης για τη Ζώνη 2.• Οι ενδείξεις “Zone1” και “Zone2” δεν θα εμφανιστούν στην οθόνη αν υπάρχει σύστημα μόνο 1 ζώνης.
	> Θερμ. νερού για θέρμανση ΟΝ >Άμεση
	35 °C	Θερμοκρασία γιαθέρμανση ΟΝ	Ρύθμ. λειτ. 10:34πμ,ΔευΘερμ. ΟΝ: Θερμ. νερ.:Zώ.2Εύρος: (25°C~75°C)Βήμ.: ±1 °C35 °CΕπιλ. Επιβ. [-]
	• Το Ελάχ ~ Μέγ. εύρος είναι 25 °C ~ 75 °C:Μοντέλο WH-WXG: 25 °C ~ 75 °CAνεξάρτητα από την παραπάνω ρύθμιση, υπάρχει όριο στη θερμοκρασία νερού. Ανατρέξτे στις συνθήκες λειτουργίας στη σελίδα 3.• Αν έχει επιλεχθεί σύστημα 2 ζωνών, το σημείο ρύθμισης θερμοκρασίας πρέπει να καταχωρηθεί για τη Ζώνη 2.• Οι ενδείξεις “Zone1” και “Zone2” δεν θα εμφανιστούν στην οθόνη αν υπάρχει σύστημα μόνο 1 ζώνης.

*1 Το σύστημα είναι κλειδωμένο να λειτουργεί χωρίς τον τρόπο λειτουργίας ΨΥΞΗΣ. Μπορεί να ξεκλειδωθεί μόνο από εξουσιοδοτημένους εγκαταστάτες ή από τους εξουσιοδοτημένους συνεργάτες σέρβις.

*2 Εμφανίζεται στην οθόνη μόνο όταν ο τρόπος λειτουργίας ΨΥΞΗΣ είναι ξεκλειδωμένος (Όταν η λειτουργία ΨΥΞΗΣ είναι διαθέσιμη).

*3 Εμφανίζεται μόνο όταν η Σύνδεση δεξαμενής είναι Ναι.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
	> Εξ. θερμ. για θέρμ. OFF
	> Εξ. θερμ. για θέρμ. OFF > Θέρμανση OFF εξωτερική θερμ.
	24 °C	Επιλέξτε εξωτερικήθερμοκρασία για νασταματήσει να λειτουργείθέρμανση.To εύρος ρύθμισης είναι6°C~35°C	Pύθμ. λειτ. 10:34πμ,ΔευΘερμ. OFF: Εξ. θερμ.Eύρος: (6°C~35°C)Βήμ.: ±1°C Επιλ. Επιβ. [-]
	> Εξ. θερμ. για θέρμ. OFF > Θέρμανση ON εξωτερική θερμ.
	23 °C	Επιλέξτε εξωτερικήθερμοκρασία για ναξεκινήσει να λειτουργεί ηθέρμανση.To εύρος ρύθμισης είναι5°C~X°C (το Χ είναι ηθερμ. OFF θέρμανσης -1)	Pύθμ. λειτ. 10:34πμ,ΔευΘερμ. ON: Εξ. θερμ.Eύρος: (5°C~23°C)Βήμ.: ±1°C Επιλ. Επιβ. [-]
	> Εξ. θερμ. για θέρμ. OFF > Χρόνος καθυστέρησης Θέρμανσης ON
	0:30 λεπ	Ρυθμίστε τον χρόνοκαθυστέρησης απότη θέρμανση OFF στηθέρμανση ON.	Pύθμ. λειτ. 10:34πμ,ΔευΘερμ. ON: Χρόνος καθ.Εύρος: (0:30~24:00)Βήμ.: ±0:30 [8WBT]Επιλ. Επιβ. [-]
	> Δ για θέρμανση ON
	5 °C	Ρύθμιση △Τ για θέρμανσηON.*Η ρύθμιση αυτή δεν είναιδιαθέσιμη όταν ο ρυθμόςροής αντλίας έχει οριστεί σεMax. Duty (Μέγ. χρήση).	Pύθμ. λειτ. 10:34πμ,ΔευΘερμ. ON: ΔTΕύρος: (1°C~15°C)Βήμ.: ±1°C Επιλ. Επιβ. [-]
	> *1 Θερμαντ. ON / OFF
	> Θερμαντ. ON / OFF > Εξ. θερμ. για θερμ. ON
	0 °C	Θερμοκρασία γιαθερμαντήρα ON	Pύθμ. λειτ. 10:34πμ,ΔευΘερμ. ON: Εξ. θερμ.Eύρος: (-20°C~15°C)Βήμ.: ±1°C Επιλ. Επιβ. [-]
	> Θερμαντ. ON / OFF > Delay time for heater ON (Χρόνος καθυστέρησης για θερμαντήρα ON)
	0:30 λεπ	Χρόνος καθυστέρησηςγια ενεργοποίηση τουθερμαντήρα	Pύθμ. λειτ. 10:34πμ,ΔευΘερμ. ON: Χρόνος καθ.Εύρος: (0:10~1:00)Βήμ.: ±0:10 [KKKD]Επιλ. Επιβ. [-]
	> Θερμαντ. ON / OFF > Water temperature for heater ON (Θερμοκρασία νερού για θερμαντήρα ON)
	-4 °C	Ρύθμιση τηςθερμοκρασίας νερούγια ενεργοποίησηαπό τη ρυθμισμένηθερμοκρασία νερού.	Pύθμ. λειτ. 10:34πμ,ΔευΘερμ. ON: ΔΤ θερμ. στόχουΕύρος: (-10°C~-2°C)Βήμ.: ±1°C Επιλ. Επιβ. [-]

*1 Δεν εμφανίζεται όταν η εξωτερική μονάδα χρησιμοποιείται μόνη της.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
	>Θερμαντ. ON / OFF>Water temperature for heater OFF (Θερμοκρασία νερού για θερμαντήρα OFF)
	-2°C	Ρύθμιση της θερμοκρασίας νερού για απενεργοποίηση από τη ρυθμισμένη θερμοκρασία νερού.	Ρύθμ. λειτ. 10:34πμ,Δευ
			Θερμαντ. OFF: ΔΤ θερμ. στόχου
			Εύρος: (-8°C~0°C)Βήμ.: ±1°C
			Επιλ. Επιβ. [-]
6.2 >*1, *2 Ψύξη
Για ρύθμιση διάφων θερμοκρασιών νερού και περιβάλλοντος για ψύξη.	Θερμοκρασίες νερού για ψύξη ON και Λγια ψύξη ON.		Ρύθμ. λειτ. 10:34πμ,Δευ
			Ψύξη
			Θερμ. νερού για ψύξη ON
			ΔΤ για ψύξη ON
			Επιλ. Επιβ. [-]
	>Θερμ. νερού για ψύξη ON
	Καμπ. αντιστ.	Θερμοκρασίες ΕΝΕΡΓΟΠΟΙΗΣΗΣ ψύξης σε καμπύλη αντιστάθμισης ή σε άμεση καταχώρηση.	Ρύθμ. λειτ. 10:34πμ,Δευ
			Ψύξη ON: Θερμ. νερ.
			Καμπ. αντιστ.Αμεση
			Επιλ. Επιβ. [-]
	>Θερμ. νερού για ψύξη ON >Καμπ. αντιστ.
	Αξονας X: 20°C, 30°CΑξονας Y: 15°C, 10°C	Καταχώρηση των 4 σημείων θερμοκρασίας (2 στον οριζόντιο άξονα X, 2 στον κατακόρυφο άξονα Y)	Ψύξη ON: Θερμ. νερ.: Zώ.115°C2010°C515 320°C 30°C
			Επιλ. Επιβ.Επιλ.
	• Αν έχει επιλεχθεί σύστημα 2 ζωνών, τα 4 σημεία θερμοκρασίας πρέπει να καταχωρηθούν επίσης για τη Ζώνη 2.• Οι ενδείξεις “Zone1” και “Zone2” δεν θα εμφανιστούν στην οθόνη αν υπάρχει σύστημα μόνο 1 ζώνης.
	>Θερμ. νερού για ψύξη ON >Αμεση
	10°C	Ρύθμιση θερμοκρασίας για Ψύξη ON	Ρύθμ. λειτ. 10:34πμ,Δευ
			Ψύξη ON: Θερμ. νερ.: Zώ.2
			Εύρος: (5°C~20°C)Βήμ.: ±1°C
			Επιλ. Επιβ. [-]
	• Αν έχει επιλεχθεί σύστημα 2 ζωνών, το σημείο ρύθμισης θερμοκρασίας πρέπει να καταχωρηθεί για τη Ζώνη 2.• Οι ενδείξεις “Zone1” και “Zone2” δεν θα εμφανιστούν στην οθόνη αν υπάρχει σύστημα μόνο 1 ζώνης.
	>Δ για ψύξη ON
	5°C	Ρύθμιση ΔΤ για ψύξη ON* H ρύθμιση αυτή δεν είναι διαθέσιμη όταν ο ρυθμός ροής αντλίας έχει οριστεί σε Max. Duty (Μέγ. χρήση).	Ρύθμ. λειτ. 10:34πμ,Δευ
			Ψύξη ON: ΔΤ
			Εύρος: (1°C~15°C)Βήμ.: ±1°C
			Επιλ. Επιβ. [-]

*1 To σύστημα είναι κλειδωμένο να λειτουργεί χωρίς τον τρόπο λειτουργίας ΨΥΞΗΣ. Μπορεί να ξεκλειδωθεί μόνο από εξουσιοδοτημένους εγκαταστάτες ή από τους εξουσιοδοτημένους συνεργάτες σέρβις. *2 Εμφανίζεται στην οθόνη μόνο όταν ο τρόπος λειτουργίας ΨΥΞΗΣ είναι ξεκλειδωμένος (Όταν η λειτουργία ΨΥΞΗΣ είναι διαθέσιμη).

Μενού		Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
6.3	> *1, *2Aut.
	Αυτόματη εναλλαγή από Θέρμανση σε Ψύξη ή από Ψύξη σε Θέρμανση.	Εξωτερικές θερμοκρασίας για εναλλαγή από Θέρμανση σε Ψύξη ή από Ψύξη σε Θέρμανση.Εξ. θερμ. για (Θέρμ. σε Ψύξη) / Εξ. θερμ. για (Ψύξη σε Θέρμ.)		Ρύθμ. λειτ. 10:34πμ,ΔευAut.Εξ. θερμ. για (Θέρμ. σε Ψύξη)Εξ. θερμ. για (Ψύξη σε Θέρμ.)Επιλ. Επιβ. [→]
		> Εξ. θερμ. για (Θέρμ. σε Ψύξη)
		15°C	Ρύθμιση εξωτερικής θερμοκρασίας για εναλλαγή από Θέρμανση σε Ψύξη.	Ρύθμ. λειτ. 10:34πμ,ΔευAut.: Εξ. θερμ.(Θέρμ. σε Ψ.)Εύρος: (11 °C~25°C)Βήμ.: ±1 °C Επιλ. Επιβ. [→]
		> Εξ. θερμ. για (Ψύξη σε Θέρμ.)
		10°C	Ρύθμιση εξωτερικής θερμοκρασίας για εναλλαγή από Ψύξη σε Θέρμανση.	Ρύθμ. λειτ. 10:34πμ,ΔευAut.: Εξ. θερμ.(Ψ. σε Θέρμ.)Εύρος: (5 °C~14°C)Βήμ.: ±1 °C Επιλ. Επιβ. [→]
6.4	> *3Δεξαμενή
	Λειτουργίες ρύθμισης για τη δεξαμενή.	Χρ. λειτ. ενδοδαπ. (μέγ.) /Χρόν. θέρμ. δεξ. (μέγ.) /Θερμ. αναθέρμ. δεξ. /Αποστείρωση		Ρύθμ. λειτ. 10:34πμ,ΔευΔεξαμενήΧρ. λειτ. ενδοδαπ. (μέγ.)Χρόν. θέρμ. δεξ. (μέγ.)Θερμ. αναθέρμ. δεξ.Επιλ. Επιβ. [→]
		• Η οθόνη θα εμφανίζει 3 λειτουργίες τη φορά.
		> Χρ. λειτ. ενδοδαπ. (μέγ.)
		8:00	Μέγιστος χρόνος για λειτουργία ενδοδαπέδιας (σε ώρες και λεπτά)	Ρύθμ. λειτ. 10:34πμ,ΔευΔεξαμενή: Χρ. λ. ενδοδ. (μέγ)Εύρος: (0:30~10:00)Βήμ.: ±0:30 Επιλ. Επιβ. [→]
		> Χρόν. θέρμ. δεξ. (μέγ.)
		1:00	Μέγιστος χρόνος για τη θέρμανση της δεξαμενής (σε ώρες και λεπτά)	Ρύθμ. λειτ. 10:34πμ,ΔευΔεξαμενή: Χρόν. θέρμ. (μέγ.)Εύρος: (0:05~4:00)Βήμ.: ±0:05 Επιλ. Επιβ. [→]
		> Θερμ. αναθέρμ. δεξ.
		-8°C	Ρύθμιση της θερμοκρασίας για την εκτελεση επαναθέρμανσης της δεξαμενής νερού.	Ρύθμ. λειτ. 10:34πμ,ΔευΔεξαμενή: Θερμ. αναθέρμ.Εύρος: (-12°C~-2°C)Βήμ.: ±1 °C °CEπιλ. Επιβ. [→]

*1 To σύστημα είναι κλειδωμένο να λειτουργεί χωρίς τον τρόπο λειτουργίας ΨΥΞΗΣ. Μπορεί να ξεκλείδωθεί μόνο από εξουσιοδοτημένους εγκαταστάτες ή από τους εξουσιοδοτημένους συνεργάτες σέρβις.

*2 Εμφανίζεται στην οθόνη μόνο όταν ο τρόπος λειτουργίας ΨΥΞΗΣ είναι ξεκλειδωμένος (Όταν η λειτουργία ΨΥΞΗΣ είναι διαθέσιμη).

*3 Εμφανίζεται μόνο όταν η Σύνδεση δεξαμενής είναι Ναι.

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
	>Αποστείρωση
	Δευτέρα	Η αποστείρωση μπορείνα επιλεγεί για 1 ή περισσότερες ημέρες της εβδομάδας.Κυρ / Δευ / Τρι / Τετ / Πεμ / Παρ / Σαβ	Ρύθμ. λειτ. 10:34πμ,ΔευΑποστείρωση: Ημέρα
	>Αποστείρωση: Όρα
	12:00	Ωρα της επιλεγμένης ημέρας (ή ημερών) της εβδομάδας για την αποστείρωση της δεξαμενής0:00 ~ 23:59	Ρύθμ. λειτ. 10:34πμ,ΔευΑποστείρωση: Ωρα→ Επιλ. [←] Επιβ.
	>Αποστείρωση: Θερμ. βρασμού
	65 °C	Ρύθμιση τωνθερμοκρασιών βρασμούγια την αποστείρωση της δεξαμενής.	Αποστείρωση: Θερμ. βρασμού* ' Εύρος: (55°C~65°C)Βήμ.: ±1°C 65 °C:
	>Αποστείρωση: Χρ. λειτ. (μέγ)
	0:10	Ρύθμιση της ώραςαποστείρωσης(σε ώρες και λεπτά)	Ρύθμ. λειτ. 10:34πμ,ΔευΑποστείρωση: Χρ. λειτ. (μέγ)Βημ.: Συ:υς → Επιλ. Επιβ. [←]

7.1 >Μέγ. ταχύτητα αντλίας
Για τη ρύθμιση της μέγιστης ταχύτητας της αντλίας.	Ρύθμιση του ρυθμού ροής, μέγ. χρήση και λειτουργία ΟΝ/OFF της αντλίας.Ρυθμ. ροής: XX.X Λ/λεπΤΜέγ. χρ.: 0x40 ~ 0xFE,Αντλία: ΟΝ/OFF/Kαθ. αέ.	Ρύθμιση σέρβις 10:34πμ,ΔευΡυθμ. ροής Μέγ. χρ. Λειτ.46.0 Λ/λεπ [IMAGE] OFF
7.2 >*2 Ταχύτητα αντλίας Ζώνης 2
Για τη ρύθμιση της ταχύτητας αντλίας Ζώνης 2.	Ρυθμ. ροής: XX.X Λ/λεπΤΜέγ. χρ.: 0x46 ~ 0xC5,Αντλία: ΟΝ/OFF	Ρύθμιση σέρβις 11:34μμ,ΔευΡυθμ. ροής Μέγ. χρ. Λειτ.10.0 Λ/λεπ [IMAGE] OFF→ Επιλ.

(No text to output)

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
7.3 > Στέγ. σκυρ.
Για στέγνωμα (δάπεδο, τοίχοι, κ.λπ.) κατά τη διάρκεια κατασκευής.Μη χρησιμοποιείτε αυτό το μενού για οποιονδήποτε άλλο σκοπό και χρονικό διάστημα παρά μόνο κατά τη διάρκεια κατασκευής	Επεξεργασία για ρύθμιση θερμοκρασίας στεγνώματος σκυροδέματος.ΟΝ / Επεξ.		Ρύθμιση σέρβις 10:34πμ,ΔευΣτέγ. σκυρ.ONΕπεξ.Επιλ. Επιβ. [→]
	> Επεξ.
	Στάδια: 1Θερμοκρασία: 25 °C	Θερμοκρασία θέρμανσης για στέγνωμα σκυροδέματος.Επιλέξτε τα επίθυμητά στάδια: 1 ~ 10,εύρος: 1 ~ 99	Ρύθμιση σέρβις 10:34πμ,ΔευΣτέγ. σκυρ.: 1/10Εύρος: (25°C~55°C)Βήμ.: ±1°C °CΕπιλ. Επιβ. [→]
	> ΟΝ
	Επιβεβαιώστε τις θερμοκρασίες ρύθμισης στεγνώματος σκυροδέματος για το κάθε στάδιο.		Ρύθμιση σέρβις 10:34πμ,ΔευΣτέγ. σκυρ.: Κατάστ.Στάδιο : 1 / 10Ρυθμ. θερμ. νερού : 25°CΠραγμ. θερμ. νερού :25°C/25°C[◎] OFF
7.4 > Επικ. με το σέρβις
Για τη ρύθμιση 2 ονομάτων επαφών και αριθμών επικοινωνίας για τον Χρήστη.	Όνομα και αριθμός επικοινωνίας του μηχανικού σέρβις.Επικ. 1 / Επικ. 2		Ρύθμιση σέρβις 10:34πμ,ΔευΕπικ. με το σέρβις:Επικ. 1Επικ. 2Επιλ. Επιβ. [→]
	> Επικ. 1 / Επικ. 2
	Όνομα ή αριθμός επαφής.Name (Εικονίδιο ονόματος) / τηλεφώνου		Επικ. με το σέρβις 10:34πμ,ΔευΕπικ. 1Όν. : Bryan Adams: 08812345678Επιλ. Επεξ. [→]
	Καταχώρηση ονόματος και αριθμούΌνομα επαφής: αλφάβητο α ~ z.Αριθμός επικοινωνίας: 1 ~ 9		Επικ.-1ABC/abc 0-9/ΑλλοABCDEFGH I JKLMNOPQR Δστ.STUVWXYZ abcdefghi BSj k l mnopqr s t u v wx y z Επιβ.↔ [→] EnterΕπιλ.Αριθμός:1 2 3 (4 5 6 )7 8 9 - BS* 0 # _ Επιβ.↔ [→] EnterΕπιλ.
8 Ρύθμ. τεχν. εγκατ. > Ρύθμ. τηλεχ.
Για την επιλογή χρήσης ενός τηλεχειριστηρίου ή δύο τηλεχειριστηρίων.Επιλέξτε Μονό όταν είναι συνδεδεμένο ένα τηλεχειριστήριο.Επιλέξτε Διπλό όταν είναι συνδεδεμένα δύο τηλεχειριστήρια.Το δεύτερο τηλεχειριστήριο μπορεί να χρησιμοποιηθεί για τον έλεγχο θερμοκρασίας δωματίου της ζώνης 2.	Μονό	Επιλογή ενός ή δύο τηλεχειριστηρίων.	ΜονόΔιπλό
		Όταν έχει επιλεγεί Διπλό, το Κύριο τηλεχειριστήριο (RC-1) θα αρχίσει να επικοινωνεί με το δεύτερο τηλεχειριστήριο (RC-2) και θα εμφανίσει την ένδειξη “Συγχρ. RC-1 και RC-2 σε εξέλιξη”.Είναι έτοιμα για χρήση μόλις εξαφανιστεί αυτή η αναδυόμενη οθόνη.	Συγχρ. RC-1 και RC-2 σε εξέλιξη
		Όταν και τα δύο τηλεχειριστήρια έχουν αποτυχία επικοινωνίας, θα εμφανιστεί η ένδειξη “Αποτυχία επικοινωνίας με το RC-2”.	Αποτυχία επικοινωνίας με το RC-2![→] Κλείσ.

Για να εξασφαλιστεί η βέλτιστη απόδοση του συστήματος, ο καθαρισμός πρέπει να γίνεται σε τακτικά χρονικά διαστήματα. Συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο/ειδικό.

• Αποσυνδέστε την παροχή τροφοδοσίας πριν τον καθαρισμό.
• Μη χρησιμοποιείτε βενζίνη, διαλυτικό, σκόνη καθαρισμού ή διαλυτικό που έχει ως βάση υδρογονάνθρακες.
• Χρησιμοποιείτε μόνο σαπούνι (≅ pH7) ή ουδέτερα οικιακά καθαριστικά.
• Μη χρησιμοποιείτε νερό πιο ζεστό από τους 40 °C.

Τακτικοί έλεγχοι

'Ελεγχος πίεσης νερού

• Βεβαιωθείτε ότι η πίεση του νερού βρίσκεται μεταξύ 0,5 και 4,0 bar.
• Σε περίπτωση που η πίεση του νερού βρίσκεται εκτός του παραπάνω εύρους, επικοινωνήσετε με έναν εξουσιοδοτημένο αντιπρόσωπο/ειδικό.
• Η πίεση νερού μπορεί να ελεγχθεί με την ακόλουθη μέθοδο:- -Ανατρέξτε στην ενότητα "Κουμπιά και οθόνη του Τηλεχειριστηρίου" (Η) -Μεταβείτε στην επιλογή Έλεγχος συστήματος > Πληροφορίες συστήματος > Πίεση νερού

Εξωτερική μονάδα

• Μην παρεμποδίζετε τα στόμια εισόδου και εξόδου του αέρα. Εφόσον αυτό δεν γίνει, η απόδοση μπορεί να μειωθεί ή να προκληθεί βλάβη στο σύστημα. Αφαιρέστε τυχόν εμπόδια για να εξασφαλίσετε τον εξαερισμό.
- Όταν χιονίζει, καθαρίζετε και απομακρύνετε το χιόνι γύρω από την εξωτερική μονάδα ώστε να αποφευχθεί η κάλυψη των στομίων εισόδου και εξόδου του αέρα από το χιόνι.
• Η ανακουφιστική βαλβίδα ασφαλείας σε αυτό το κύκλωμα νερού πρέπει να είναι τελείως κλειστή και δεν πρέπει υπό κανονικές συνθήκες να απελευθερώνει καθόλου νερό.
Ανακουφιστική βαλβίδα ασφαλείας

Φίλτρο νερού

• Καθαρίζετε το φίλτρο νερού τουλάχιστον μια φορά ετησίως. Η μη τήρηση της παραπάνω οδηγίας μπορεί να προκαλέσει φράξιμο του φίλτρου, που μπορεί να οδηγήσει σε βλάβη του συστήματος. Συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο/ειδικό.
• Αφαιρέστε τον μαγνήτη και έπειτα απομακρύνετε τη σκόνη που έχει συσσωρευτεί στο εσωτερικό.

*Ανατρέξτε στην ενότητα Συντήρηση στο Εγχειρίδιο Εγκατάστασης ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΟΣ – ΝΕΡΟΥ.

Σετ Μαγνητικού Φίλτρου Νερού

Εσωτερική μονάδα

• Μην πιτσιλάτε απευθείας νερό.
  Σκουπίζετε μαλακά τη μονάδα με ένα μαλακό, στεγνό πανί.
• Φροντίστε η πρόσοψη να τοποθετείται στη θέση της μετά από εργασίες σέρβις ή συντήρησης.

Ανακουφιστική βαλβίδα ασφαλείας

Αυτή η Υδρομονάδα Αέρος-Νερού + Δεξαμενή διαθέτει μία βαλβίδα ασφαλείας.

- Η ανακουφιστική βαλβίδα ασφαλείας της ΔΕΞΑΜΕΝΗΣ μερικές φορές απελευθερώνει λίγο νερό μετά τη χρήση ζεστού νερού. Αυτό συμβαίνει επειδή το κρύο νερό, το οποίο εισέρχεται στον θερμαντήρα νερού,

διαστέλλεται όταν θερμαίνεται, προκαλώντας αύξηση της πίεσης και το άνοιγμα της βαλβίδας ασφαλείας.

Ανακουφιστική βαλβίδα ασφαλείας

Συμβουλές: Για παρατεταμένο διάστημα που δεν θα χρησιμοποιηθεί

Μην απενεργοποιήσετε την παροχή ισχύος.

Η απενεργοποίηση της παροχής ισχύος θα διακόψει την αυτόματη λειτουργία αντλίας νερού και θα προκληθεί διαρροή νερού ή θραύση εξαρτημάτων λόγω παγώματος του νερού.

Πληροφορίες: Περιπτώσεις που δεν αντιμετωπίζονται από τον χρήστη

Αποσυνδέστε την παροχή τροφοδοσίας

κατόπιν συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο/ειδικό κάτω από τις εξής συνθήκες:

• Θόρυβος κατά τη λειτουργία.
• Είσοδος νερού/σωματιδίων στο Τηλεχειριστήριο.
• Υπάρχει διαρροή νερού από την εσωτερική μονάδα.
• Συχνή πτώση του ασφαλειοδιακόπτη.
  • Το καλώδιο παροχής ισχύος ζεσταίνεται υπερβολικά.

Συντηρηση

ΠΛΗΡΩΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΥΚΛΩΜΑΤΟΣ

Αν η πίεση στο σύστημα ΚΥΚΛΩΜΑΤΟΣ είναι πολύ χαμηλή, πρέπει να συμπληρωθεί. Ανατρέξτε στο Εγχειρίδιο Εγκατάστασης για περισσότερες πληροφορίες.

ΕΞΑΕΡΩΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΥΚΛΩΜΑΤΟΣ

Σε περίπτωση επαναλαμβανόμενης πλήρωσης του συστήματος ΚΥΚΛΩΜΑΤΟΣ ή αν ακούγονται ήχοι φυσαλίδων από την εσωτερική μονάδα, το σύστημα μπορεί να χρειάζεται εξαέρωση. Αυτό γίνεται με τον ακόλουθο τρόπο:

1. Απενεργοποιήστε την τροφοδοσία ρεύματος της εσωτερικής μονάδας.
2. Εξαερώστε την εσωτερική μονάδα μέσω των βαλβίδων εξαέρωσης και το υπόλοιπο σύστημα κλιματισμού μέσω των σχετικών βαλβίδων εξαέρωσης.
3. Συνεχίστε να συμπληρώνετε και να εξαερώνετε μέχρι όλος ο αέρας να έχει αφαιρεθεί και η πίεση να είναι σωστή.
   Το σύστημα κλιματισμού μπορεί να χρειάζεται συμπλήρωση μετά την εξαέρωση.

Σε σπάνιες περιπτώσεις, ενδέχεται να έχει αναμιχθεί εύφλεκτο αέριο, επομένως, κατά την εξαέρωση κρατήστε μακριά τις πηγές ανάφλεξης και αερίστε καλά τον χώρο.

Χρήστης

• Για να διασφαλιστεί η βέλτιστη απόδοση των μονάδων, ο χρήστης μπορεί να επιθεωρεί και να απομακρύνει τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα της εξωτερικής μονάδας.
- Οι χρήστες δεν πρέπει να επιχειρούν να εκτελούν εργασίες σέρβις ή να αντικαταστήσουν εξαρτήματα της μονάδας.
- Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο/ειδικό για να προγραμματίσετε μια επιθεώρηση.
- Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο/ειδικό σε περίπτωση που ο Προσαρμογέας Δικτύου είναι ενσωματωμένος στην εσωτερική μονάδα με αποτέλεσμα να μην μπορεί να τον χειριστεί ο χρήστης.

Αντιπρόσωπος/Ειδικός

• Για να διασφαλιστεί η ασφάλεια και η βέλτιστη απόδοση των μονάδων, εποχιακές επιθεωρήσεις των μονάδων, έλεγχος λειτουργίας του RCCB/ELCB, της τοπικής καλωδίωσης και της σωλήνωσης πρέπει να εκτελούνται σε τακτά χρονικά διαστήματα από εξουσιοδοτημένο αντιπρόσωπο/ειδικό.
• Αν το Σετ φίλτρου νερού είναι εγκατεστημένο συγκεκριμένα για την Υγειονομική δεξαμενή νερού, είναι σημαντική η εκτέλεση σέρβις στο Σετ φίλτρου νερού περιοδικά.

Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία.

Σύμπτωμα Αιτία
Υπάρχει ήχος ροής νερού κατά τη λειτουργία.	• Ροή ψυκτικού στο εσωτερικό της μονάδας.
Η λειτουργία καθυστερεί μερικά λεπτά την επανεκκίνηση.	• Η καθυστέρηση είναι μια προστασία του συμπιεστή.
Η εξωτερική μονάδα βγάζει νερό/ατμό.	• Παρατηρείται συμπύκνωση ή εξάτμιση στους σωλήνες.
Εξέρχεται ατμός από την εξωτερική μονάδα στον τρόπο λειτουργίας θέρμανσης.	• Προκαλείται από τη λειτουργία απόψυξης στον εναλλάκτη θερμότητας.
Η εξωτερική μονάδα δεν λειτουργεί η.	• Προκαλείται από τον έλεγχο προστασίας του συστήματος όταν η εξωτερική θερμοκρασία βρίσκεται εκτός εύρους λειτουργίας.
Η λειτουργία του συστήματος απενεργοποιείται.	• Προκαλείται από τον έλεγχο προστασίας του συστήματος. Όταν η θερμοκρασία εισόδου του νερού είναι χαμηλότερη από 18 °C, ο συμπιεστής σταματά και ενεργοποιείται ο εφεδρικός θερμαντήρας.
Το σύστημα δυσκολεύεται να θερμανθεί.	• Όταν τα σώματα και το δάπεδο θερμαίνονται ταυτόχρονα, η θερμοκρασία του ζεστού νερού μπορεί να μειωθεί, γεγονός που μπορεί να μειώσει τη δυνατότητα θέρμανσης του συστήματος.• Όταν η θερμοκρασία του εξωτερικού αέρα είναι χαμηλή, το σύστημα ενδέχεται να χρειαστεί περισσότερο χρόνο για να θερμανθεί.• Η έξοδος εκροής ή η είσοδος πρόσληψης της εξωτερικής μονάδας είναι φραγμένη από κάποιο αντικείμενο, όπως σωρός από χιόνι.• Όταν η προκαθορισμένη θερμοκρασία της εξόδου νερού είναι χαμηλή, το σύστημα ενδέχεται να χρειαστεί περισσότερο χρόνο για να θερμανθεί.
Το σύστημα δεν θερμαίνεται άμεσα.	• Το σύστημα θα χρειαστεί λίγο χρόνο για να θερμάνει το νερό αν ξεκινήσει να λειτουργεί σε θερμοκρασία κρύου νερού.
Ο εφεδρικός θερμαντήρας ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ αυτόματα όταν είναι απενεργοποιημένος.	• Προκαλείται από τον έλεγχο προστασίας του εναλλάκτη θερμότητας και του κυκλώματος νερού.
Η λειτουργία ξεκινά αυτόματα παρόλο που ο χρονοδιακόπτης δεν είναι ρυθμισμένος.	• Ο χρονοδιακόπτης αποστείρωσης έχει ρυθμιστεί.• Η αντικολλητική λειτουργία εκτελείται αυτόματα κάθε Δευτέρα στις 3:00π.μ.
Δυνατός θόρυβος ψυκτικού συνεχίζεται για αρκετά λεπτά.	• Προκαλείται από τον έλεγχο προστασίας κατά τη διάρκεια λειτουργίας απόψυξης σε εξωτερική θερμοκρασία περιβάλλοντος χαμηλότερη από -10 °C.
*1,*2Ο τρόπος λειτουργίας ΨΥΞΗΣ δεν είναι διαθέσιμος.	• Το σύστημα έχει κλειδώσει για λειτουργία μόνο με τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗΣ.

Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα.

Σύμπτωμα Έλεγχος
Η λειτουργία σε τρόπο λειτουργίαςΘΕΡΜΑΝΣΗΣ/4, *2ΨΥΞΗΣ δεν λειτουργεί αποδοτικά.	• Ρυθμίστε σωστά τη θερμοκρασία.• Κλείστε τη βαλβίδα θέρμανσης/ψύξης των σωμάτων.• Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα της εξωτερικής μονάδας.
Θόρυβος κατά τη λειτουργία.	• Η εξωτερική ή η εσωτερική μονάδα έχει εγκατασταθεί σε επιφάνεια με κλίση.• Κλείστε το κάλυμμα σωστά.
Το σύστημα δεν λειτουργεί.	• Ενεργοποιήθηκε ο διακόπτης κυκλώματος.
Η λυχνία LED λειτουργίας δεν είναι αναμμένη ή δεν εμφανίζεται τίποτα στο Τηλεχειριστήριο.	• Η παροχή τροφοδοσίας λειτουργεί κανονικά, ή έχει συμβεί διακοπή ρεύματος.

* To σύστημα είναι κλειδωμένο να λειτουργεί χωρίς τον τρόπο λειτουργίας ΨΥΞΗΣ. Μπορεί να ξεκλειδωθεί μόνο από εξουσιοδοτημένους εγκαταστάτες ή από τους εξουσιοδοτημένους συνεργάτες σέρβις.

*2 Εμφανίζεται στην οθόνη μόνο όταν ο τρόπος λειτουργίας ΨΥΞΗΣ είναι ξεκλειδωμένος (Όταν η λειτουργία ΨΥΞΗΣ είναι διαθέσιμη).

10.34πρ,Δευ H76 Σφάλμα επικοινωνίας τηλεχειρ.-εσωτ. μονάδας Κλείσ. Επαν.

Παρακάτω είναι μια λίστα κωδικών σφάλματος που μπορεί να εμφανιστούν στην οθόνη όταν υπάρχει κάποιο πρόβλημα με τη ρύθμιση ή τη λειτουργία του συστήματος.

Όταν η οθόνη εμφανίζει έναν κωδικό σφάλματος όπως υποδεικνίεται παρακάτω, επικοινωνήστε με τον αριθμό που είναι καταχωρημένος στο Τηλεχειριστήριο ή με τον πλησιέστερο εξουσιοδοτημένο εγκαταστάτη.

Όλοι οι διακόπτες είναι απενεργοποιημένοι εκτός από τα < > και το ← .

Αριθμός σφάλματος

Αναβοσβήνει

Αρ.σφάλματος	Επεξήγηση σφάλματος
H12 Αναντιστοφίχία χωρητικότητας
H15 Σφάλμα αἰσθητήρα συμπιεστή
H17 Σφάλμα αὐτλίας Ζώνης 2
H20 Σφάλμα αὐτλίας
H21 Σφάλμα πίεσης νερού
H22 Σφάλμα αἰσθητήρα δεξαμενής 2
H23 Σφάλμα αἰσθητήρα ψυκτικού
H27 Σφάλμα βαλβίδας σέρβις
H28 Σφάλμα αἰσθητήρα ηλιακού
H31 Σφάλμα αἰσθητήρα πισίνας
H36	Σφάλμα αἰσθητήρα δεξαμενής αποθήκευσης
H42 Προσταστα χαμηλής πίεσης
H43 Σφάλμα αἰσθητήρα ζώνης 1
H44 Σφάλμα αἰσθητήρα ζώνης 2
H62 Σφάλμα ροής νερού
H64	Σφάλμα αἰσθητήρα υψηλής πίεσης
H65	Σφάλμα κυκλοφορίας νερού απόψυξης
H67 Σφάλμα εξωτερικού θερμοστάτη 1
H68 Σφάλμα εξωτερικού θερμοστάτη 2
H70	Σφάλμα προστασίας υπερφόρτωσης εφεδρικού θερμαντήρα
H72 Σφάλμα αἰσθητήρα δεξαμενής 1
H74 Σφάλμα επικοινωνίας PCB
H75	Προστασία χαμηλής θερμοκρασίας νερού
H76	Σφάλμα επικοινωνίας RC-1 και εσωτερικής μονάδαςΣφάλμα επικοινωνίας RC-1 και RC-2
H90	Σφάλμα επικοινωνίας εσωτερικής - εξωτερικής μονάδας
H91	Σφάλμα προστασίας υπερφόρτωσης θερμαντήρα δεξαμενής
H98 Προσταστα υψηλής πίεσης
H99	Αποτροπή παγοποίησης εσωτερικής μονάδας

Αρ.σφάλματος	Επεξήγηση σφάλματος
F12 Ενεργοπαίηση διακόπτη πίεσης
F14	Μη ικανοποιητική περιστροφή συμπιεστή
F15	Σφάλμα κλειδώματος κινητήρα ανεμιστήρα
F16 Προστασία ρεύματος
F20 Προστασία υπερφόρτωσης συμπιεστή
F22	Προστασία υπερφόρτωσης μονάδας τρανζίστορ
F23 Κορυφή DC
F24 Σφάλμα κύκλου ψυκτικού
F25 *	1 * Σφάλμα κύκλου ψυξης / θέρμανσης
F27 Σφάλμα διακόπτη πίεσης
F30	Σφάλμα αισθητήρα εξόδου νερού 2
F32	Σφάλμα εσωτερικού θερμοστάτη RC-1Σφάλμα εσωτερικού θερμοστάτη RC-2
F35	Σφάλμα επικοινωνίας εξωτερικού μετρητή
F36	Σφάλμα αισθητήρα εξωτερικής θερμοκρασίας
F37	Σφάλμα αισθητήρα εισόδου νερού
F40	Σφάλμα αισθητήρα εξωτερικής εκροής
F41	Σφάλμα προστασίας διόρθωσης συντελεστή τροφοδοσίας
F42	Σφάλμα αισθητήρα εξωτερικού εναλλάκτη θερμότητας
F45	Σφάλμα αισθητήρα εξόδου νερού
F46 Αποσύνδεση μετασχηματιστή ρεύματος
F48	Σφάλμα αισθητήρα εξόδου εξατμιστήρα
F49	Σφάλμα αισθητήρα εξόδου παράκαμψης
F50	Σφάλμα αισθητήρα εισόδου νερού 2
F51	Σφάλμα αισθητήρα εξόδου μονάδας εξοικονόμησης
F52	Σφάλμα αισθητήρα εισόδου παράκαμψης
F53	Προστασία από υπερεντάσεις κύριας βαλβίδας εκτόνωσης
F54	Προστασία από υπερεντάσεις βαλβίδας εκτόνωσης παράκαμψης
F55 Σφάλμα ηλεκτρικής ανόδου
F56	Σφάλμα αισθητήρα μεσαίου εναλλάκτη θερμότητας εξωτερικής μονάδας
F95 *	1 * Σφάλμα ψύξης υψηλής πίεσης

* Μερικοί κωδικοί σφάλματος μπορεί να μην ισχύουν για το μοντέλο σας. Συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο / ειδικό για διευκρινήσεις.

*1 To σύστημα είναι κλειδωμένο να λειτουργεί χωρίς τη λειτουργία ΨΥΞΗΣ. Μπορεί να ξεκλειδωθεί μόνο από εξουσιοδοτημένους εγκαταστάτες ή από τους εξουσιοδοτημένους συνεργάτες σέρβις.
*2 Εμφανίζεται μόνο όταν η λειτουργία ΨΥΞΗΣ είναι ξεκλειδωμένη (Δηλαδή, όταν είναι διαθέσιμη η λειτουργία ΨΥΞΗΣ).

Πληροφορίες κατά τη σύνδεση σε Προσαρμογέα Δικτύου (Εξαρτήματα για την Εξωτερική μονάδα, Παρεχόμενα Εξαρτήματα για την ΥΔΡΟΜΟΝΑΔΑ ΑΕΡΟΣ-ΝΕΡΟΥ+ΔΕΞΑΜΕΝΗ Panasonic)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από τη χρήση, ελέγξτε την ασφάλεια γύρω από το σύστημα Αέρα-Νερού. Επιβεβαιώστε την ύπαρξη ανθρώπων και ζώων στην περιοχή πριν από τη λειτουργία.

Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό και ζημιά.

Επιβεβαιώστε τα παρακάτω πριν από τη λειτουργία (εσωτερικός χώρος)

- Κατάσταση ρύθμισης χρονοδιακόπτη. Η απρόβλεπτη λειτουργία ενεργοποίησης/απενεργοποίησης μπορεί να προκαλέσει σοβαρό τραιματισμό ή ζημιά σε ανθρώπους και ζώα.

Επιβεβαιώστε τα παρακάτω πριν και κατά τη διάρκεια της λειτουργίας (εξωτερικός χώρος)

- Αν γνωρίζετε ότι υπάρχει κάποιο άτομο στον χώρο, ειδοποιήστε το από έξω για την νέα ρύθμιση λειτουργίας προτού την εκτελέσετε. Αυτό γίνεται για την αποφυγή πρόκλησης σοκ στο άτομο και πιθανή βλάβη στην υγεία του από την αλλαγή λειτουργίας.

- Μη χρησιμοποιείτε αυτή τη συσκευή όταν βρίσκονται στον χώρο βρέφη, άτομα με σωματική αναπηρία ή άτομα μεγάλης ηλικίας που δεν μπορούν να χειριστούν τη συσκευή μόνοι τους.

- Ελέγχετε τη ρύθμιση και την κατάσταση λειτουργίας συχνά.

- Διακόψτε τη λειτουργία όταν εμφανιστεί κωδικός σφάλματος και συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο ή έναν ειδικό.

Επιβεβαιώστε πριν από τη χρήση

• Το σύστημα ενδέχεται να μην μπορεί να χρησιμοποιηθεί όταν είναι κακή η κατάσταση επικοινωνίας. Ελέγξτε την "Κατάσταση Λειτουργίας" από την οθόνη της εφαρμογής μετά τη λειτουργία. Η ακόλουθη κατάσταση μπορεί να συμβεί κατά την απομακρυσμένη λειτουργία.
- Δεν είναι δυνατή η λειτουργία, ο χρόνος λειτουργίας δεν αντιστοιχεί.
- Η λειτουργία Αέρα-Νερού δεν αντιστοιχεί όταν η λειτουργία ορίζεται εκτός του χώρου.
• Συνιστάται το κλείδωμα της οθόνης του smartphone για την αποτροπή ακούσιας λειτουργίας.
• Μη χρησιμοποιείτε άλλο τηλεχειριστήριο ή συσκευή λειτουργίας και επικοινωνίας που δεν έχουν οριστεί από εξουσιοδοτημένο αντιπρόσωπό ή ειδικό.
- Χρήση στα πλαίσια της σύμβασης “Όροι Χρήσης Υπηρεσιών” και “Διαχείριση Προσωπικών Δεδομένων” της εφαρμογής Panasonic Smart Application.
• Για παρατεταμένη μη χρήση της εφαρμογής Panasonic Smart Application, αποσυνδέστε τον προσαρμογέα δικτύου από τη συσκευή.

Πληροφορίες για τους χρήστες σχετικά με τη συλλογή και απόρριψη παλιών εξαρτημάτων

Μόνο για την Ευρωπαϊκή Ένωση και χώρες με συστήματα ανακύκλωσης

Το σύμβολο αυτό, πάνω στα προϊόντα, τη συσκευασία ή/και τα συνοδευτικά έγγραφα, υποδηλώνει ότι τα χρησιμοποιημένα ηλεκτρικά και ηλεκτρονικά προϊόντα, καθώς και οι μπαταρίες, δεν πρέπει να απορρίπτονται στα κοινά οικιακά απορρίμματα.

Παρακαλούμε παραδώστε τα παλαιά προϊόντα και τις χρησιμοποιημένες μπαταρίες για διαχείριση, επεξεργασία ή/και ανακύκλωση σύμφωνα με τις νομικές διατάξεις των αρμόδιων αρχών αποκομιδής.

Με την ορθή απόρριψη αυτών των προϊόντων και μπαταριών, συμβάλλετε στην εξοικονόμηση πολύτιμων πόρων και την αποφυγή τυχόν αρνητικών επιπτώσεων στην ανθρώπινη υγεία και το περιβάλλον.

Για περισσότερες πληροφορίες σχετικά με τη συλλογή και την ανακύκλωση, παρακαλούμε απευθυνθείτε στις κατά τόπους υπηρεσίες συγκομιδής απορριμάτων.

Σε περίπτωση αντικανονικής απόρριψης αυτού του προϊόντος ενδεχομένως να επιβληθούν πρόστιμα, ανάλογα με τη νομοθεσία του εκάστοτε κράτους.

Για επιχειρηματικούς χρήστες στην Ευρωπαϊκή Ένωση και μερικές άλλες ευρωπαϊκές χώρες

Εάν επιθυμείτε να απορρίψετε ηλεκτικό ή ηλεκτρονικό εξοπλισμό παρακαλούμε να επικοινωνήσετε με τον πωλητή ή προμηθευτή για περισσότερες πληροφορίες.

[Πληροφορίες σχετικά με την απόρριψη σε άλλες χώρες εκτός Ευρωπαϊκής Ένωσης]

Αυτή η σήμανση ισχύει μόνο στην Ευρωπαϊκή Ένωση. Εάν επίθυμείτε να απορρίψετε αυτά τα προϊοντα παρακαλούμε να επικοινωνήσετε με τις τοπικές αρχές ή τον πωλητή για να πληροφορηθείτε σχετικά με την σωστή διαδικασία απόρριψης.

Σύμβολα: Επεξήγηση συμβόλων που μπορεί να υπάρχουν σε αυτό το εγχειρίδιο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Αυτό το σύμβολο υποδηλώνει ότι αυτός ο εξοπλισμός χρησιμοποιεί εύφλεκτο ψυκτικό μέσο με ομάδα ασφαλείας Α3 σύμφωνα με το πρότυπο ISO 817. Αν το ψυκτικό μέσο διαρρεύσει, σε συνδυασμό με εξωτερική πηγή ανάφλεξης, υπάρχει πιθανότητα πυρκαγιάς / έκρηξης.	[ΥΤWΚ]	Αυτό το σύμβολο υποδηλώνει ότι οι Οδηγίες χρήσης πρέπει να διαβαστούν προσεκτικά.
	Αυτό το σύμβολο υποδηλώνει ότι το προσωπικό σέρβις πρέπει να χειρίζεται αυτόν τον εξοπλισμό ανατρέχοντας στις Οδηγίες Εγκατάστασης.		Αυτό το σύμβολο υποδηλώνει ότι περιλαμβάνονται πληροφορίες στις Οδηγίες χρήσης ή/και στις Οδηγίες εγκατάστασης.

Country Hotline Phone Number	Country Hotline Phone Numb
Austria 0800 - 700666 Hungary [phone]
Baltic [phone] Netherlands [phone]
Bulgaria [phone] Norway [phone]
Croatia [phone] Poland [phone]
Czech Republic [phone] Spain
Denmark	[phone]
Finland	[phone]
France [phone]	UK/Ireland
Germany	0800 - 2002223

Κατασκευάστηκε από:

Panasonic Corporation

1006, Oaza Kadoma, Πόλη Kadoma,

Osaka 571-8501, Iaπωνία

Website: http://www.panasonic.com

Εξουσιοδοτημένος αντιπρόσωπος στην ΕΕ:

Winsbergring 15, 22525 Hamburg, Γερμανία

Contact in the UK:
