NÁVOD K OBSLUZE WH-WXG16ME8 PANASONIC

Venkovní jednotka tepelného čerpadla vzduch-voda / Venkovní a vnitřní jednotka tepelného čerpadla vzduch-voda

Příslušná vnitřní jednotka

Hydromodul + zásobník

WH-ADC0316M9E82

WH-ADC0316M9E8AN2

ČESKÝ

Před zahájením používání jednotky si pečlivě přečtěte tento návod k použití a uchovejte jej k pozdějšímu nahlédnutí.

Děkujeme, že jste zakoupili výrobek společnosti Panasonic.

Návod k instalaci je přiložen.

Výrobní číslo a rok výroby naleznete na typovém štítku.

Obsah

Přehled systému 3

Provozní podmínky 3

Bezpečnostní upozornění 4-16

Ochranná zóna 17

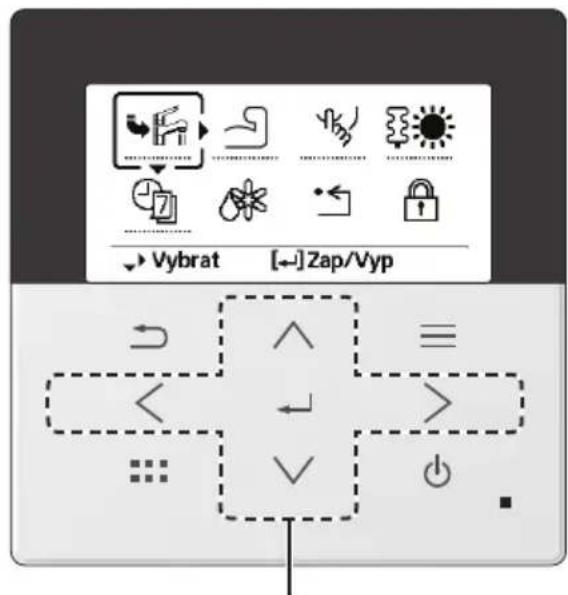

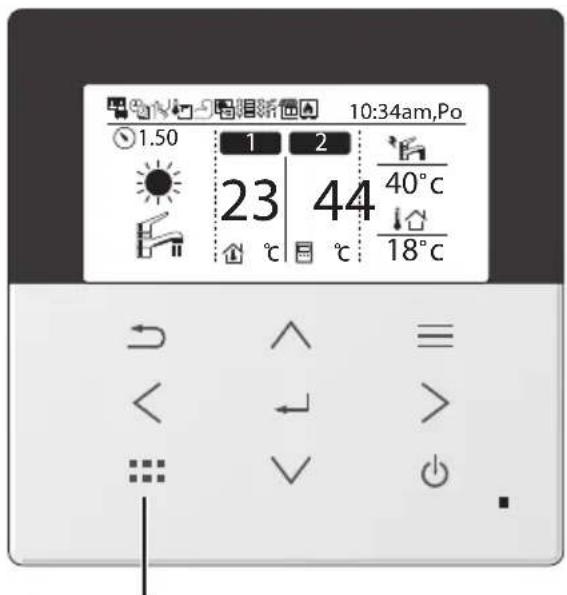

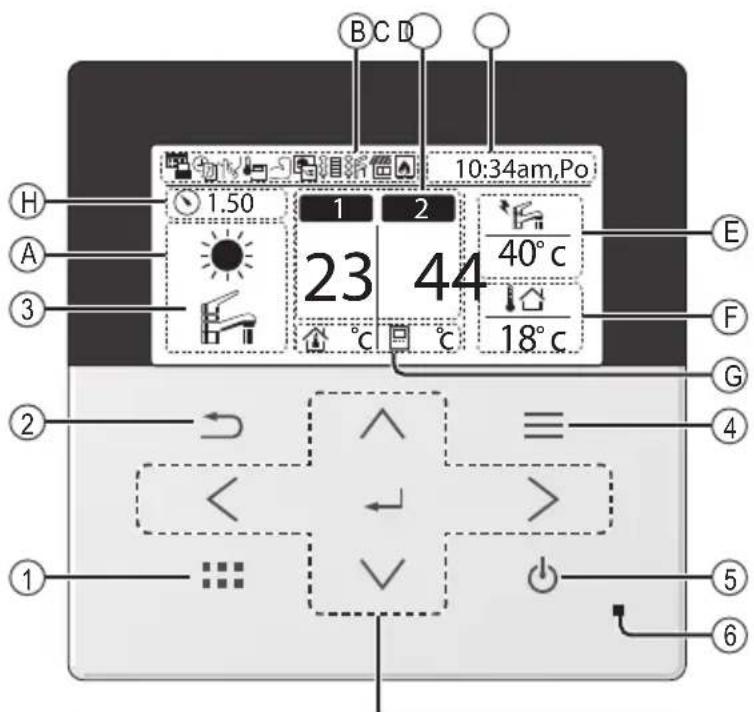

Tlačítka a displej dálkového ovladače .....18-19

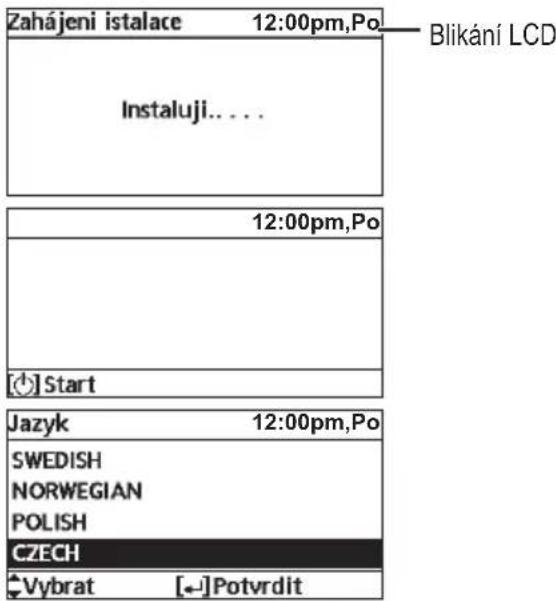

Zahájení instalace 20

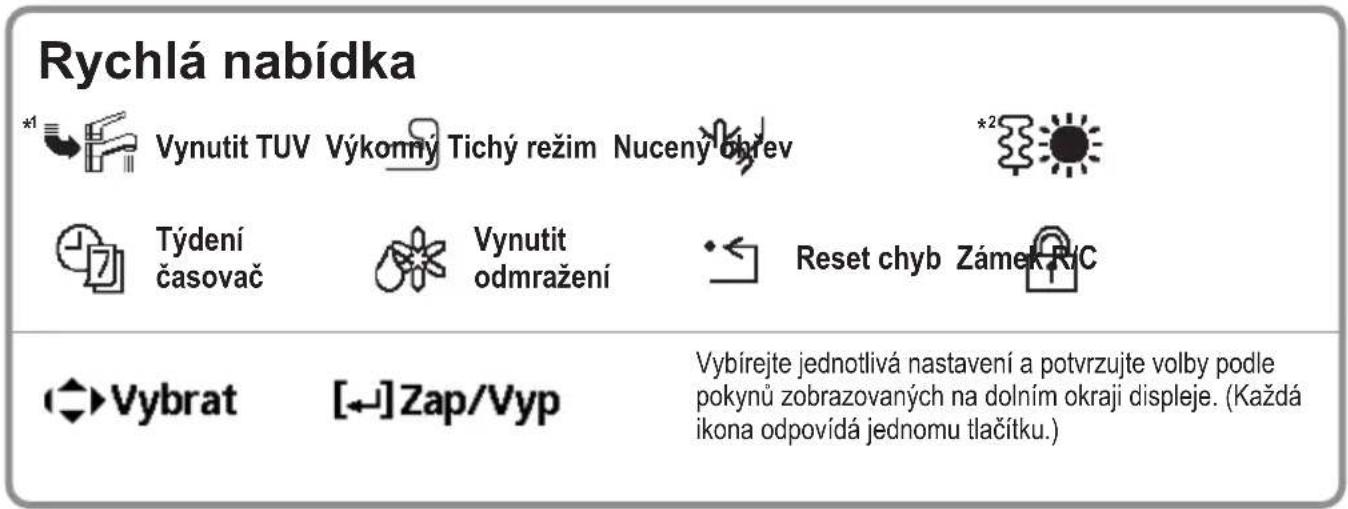

Rychlá nabídka 21

Jak se používá Rychlá nabídka 22-26

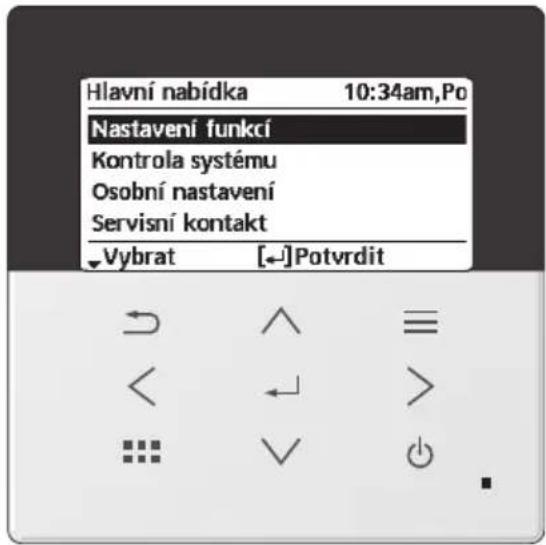

Nabídky 27-51

Pro uživatele

1 Nastavení funkcí ......27-28

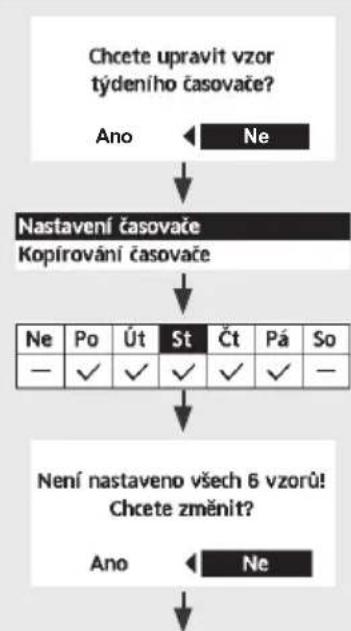

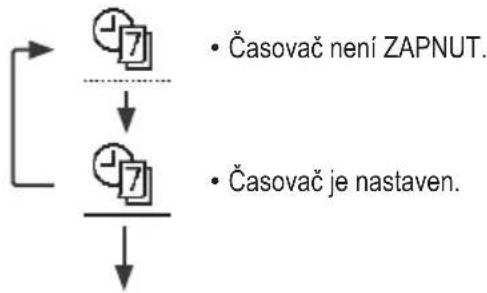

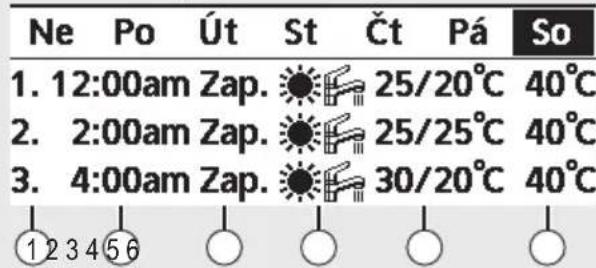

1.1 Týdení časovač

1.2 Prázdninový časovač

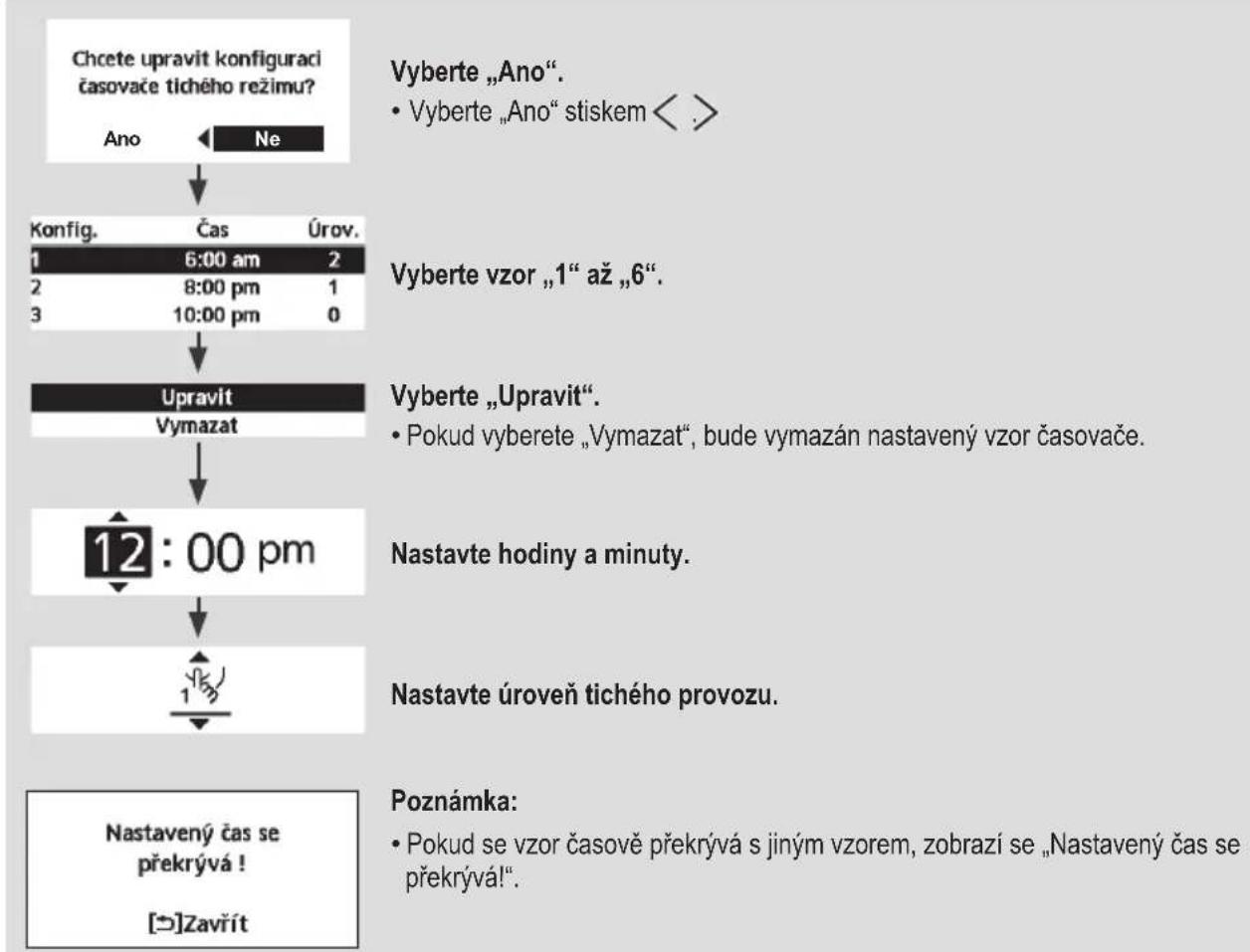

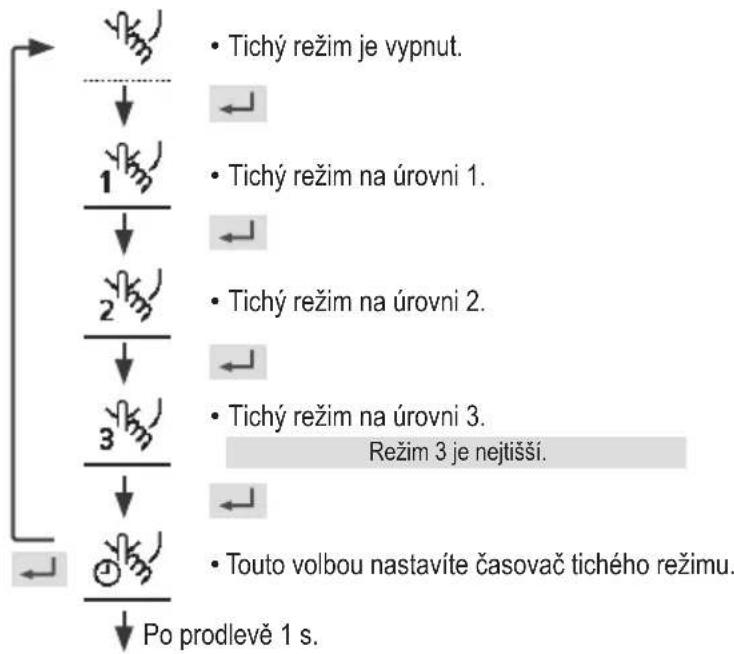

1.3 Časovač tichého rež.

1.4 Tichá priorita

1.5 Top.spir.jednotky

2.2 Systémové informace

2.3 Historie chyb

2.4 Kompresor

2.5 Topná spir.

3 Osobní nastavení 30-31

3.1 Č. dálkového ovladače

3.2 Dotykový signál

3.3 LCD contrast

3.4 Podsvícení

3.5 Intenzita podsvícení

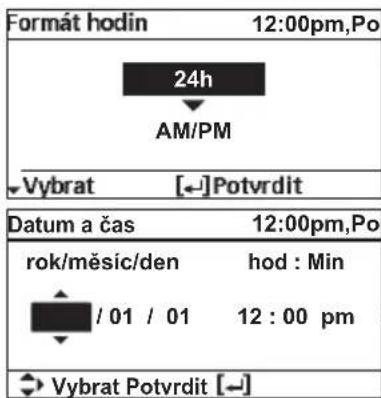

3.6 Formát hodin

3.7 Datum a čas

3.8 Jazyk

3.9 Heslo pro odemknutí

4 Servisní kontakt 31

4.1 Kontakt 1 / Kontakt 2

Pro instalačního technika

5 Instalační nastavení > Nastavení systému .....32-44

5.1 Volitelné připojení řídicí desky

5.2 Zóna a čidlo

5.3 Výkon top.spir.

5.4 Proti zamrznutí

5.5 Připojení nádrže

5.6 DHW kapacita

5.7 Připojení vyrovnávací nádrže

5.9 Ohřívač vany kond.

5.10 Alternativní venkovní čidlo

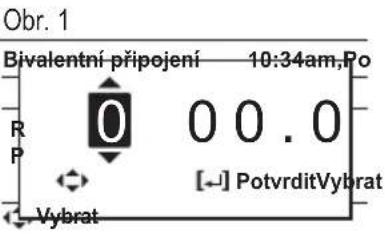

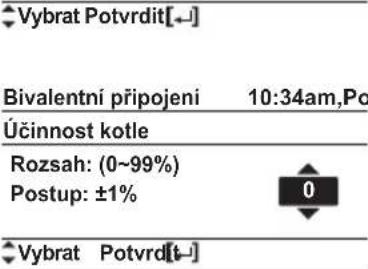

5.11 Bivalentní připojení

5.12 Externí vypínač

5.13 Solární připojení

5.14 Ext. chybové hlášení

5.15 Rízení změny výk.

5.16 SG ready

5.17 Externí vypínač kompresoru

5.18 Oběhová kapalina

5.19 Přepínač top.-chlaz.

5.20 Nucený ohřev

5.21 Nuc. odmraz.

5.22 Signál rozmrazování

5.23 Průtok čerpadla

5.24 Odmrazování TUV

5.25 Ovládání topení

5.26 Externí měřidlo

5.27 Elektrická anoda

5.28 Rezervní čerpadlo

5.29 Externí topení

5.30 Statický tlak

5.31 Chladicí kapacita

6 Instalační nastavení > Nastavení činnosti .....45-49

6.1 Topení

6.2 Chlazení

6.3 Auto

6.4 Nádrž

7 Instalační nastavení > Servisní nastavení .....49-50

7.1 Max. otáčky oběh. čerpadla

7.2 Otáčky čerpadla zóny 2

7.3 Vysouš. Podl

7.4 Servisní kontakt

8 Instalační nastavení > Nast. Dálk. ovladač e .....51

Pokyny pro čištění .....52-53

Řešení potíží 54-55

Informace 56-57

Před použitím zajistěte, aby byl systém správně instalován autorizovaným prodejcem/specialistou v souladu s uvedenými pokyny.

• Systém Panasonic vzduch-vodaje systém, který se skládá bud' z jedné venkovní jednotky, nebo dvou jednotek: z vnitřní a venkovní jednotky. Vnitřní jednotka se skládá z hydromodulu a zásobníku sanitární vody.
• Tento návod k obsluze popisuje způsob provozu systému s jednou venkovní jednotkou nebo vnitřními a venkovními jednotkami.
• Popis provozu dalšich výrobků, jako je radiátor, externí ovládání teploty a systém podlahového topení najdete v návodech k použití jednotlivých výrobků.
• Systém může být uzamčen, aby pracoval pouze v režimu HEAT, kdy režim COOL je zakázaný.
• Určité funkce popisované v tomto návodu nemusí být použitelné pro váš systém.
• Zajistěte, aby přívodní voda byla čistá. Při odběru vody ze soukromé studny nebo pramenité vody může být nutné doplnit další vodní filtr.
• Nepoužívejte vodu obsahující sůl, kyseliny a jiné nečistoty, které mohou způsobit korozi nádrže a jejích součástí.
• Další informace si vyžádejte od svého nejbližšího autorizovaného prodejce.
• Instalace venkovní jednotky ve venkovních prostorách.

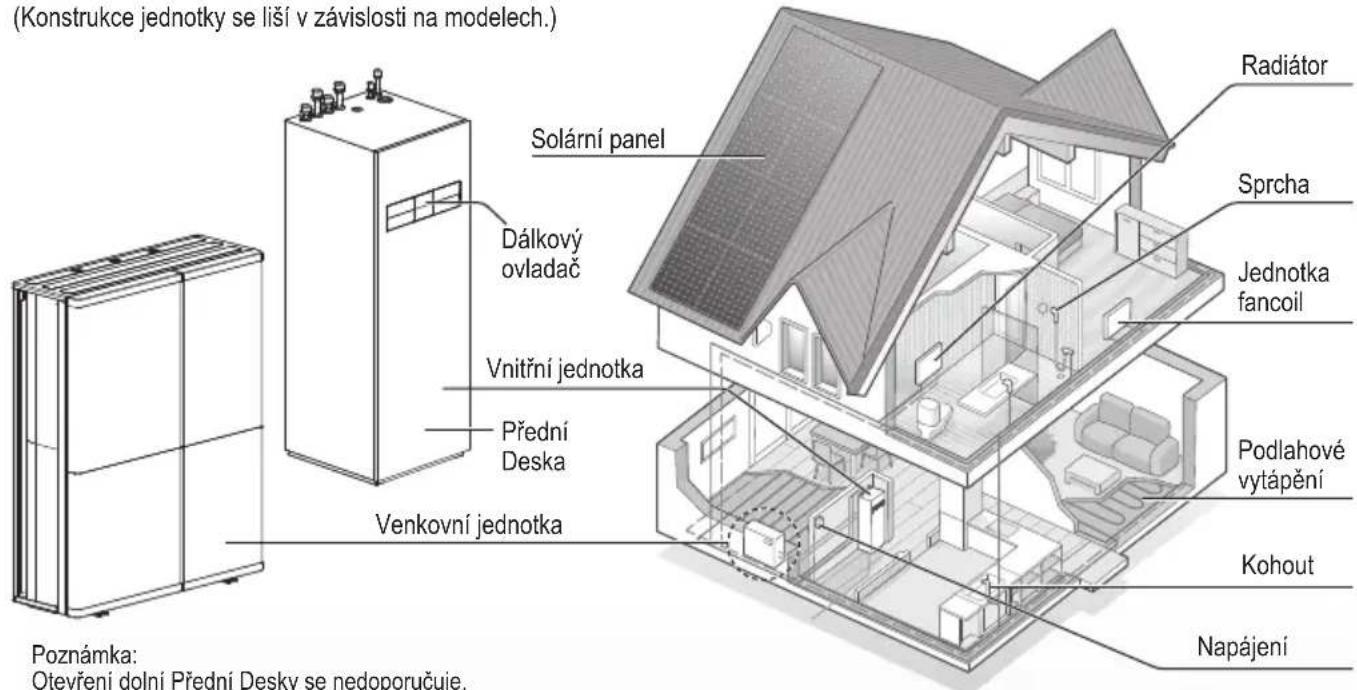

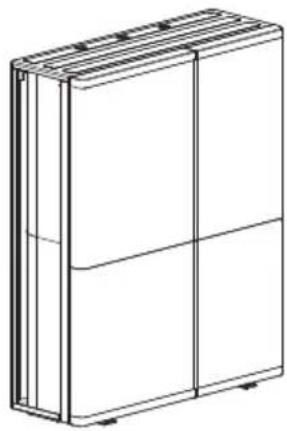

Přehled systému

(Konstrukce jednotky se liší v závislosti na modelech.)

(Konstrukce jednotky se liší v závislosti na modelech.) Solární panel Radiátor Sprcha Jednotka fancoil Dálkový ovladač Vnitřní jednotka Přední Deska Venkovní jednotka Podlahové vytápění Kohout Napájení Poznámka: Otevření dolní Přední Desky se nedoporučuje.

Poznámka:

Otevření dolní Přední Desky se nedoporučuje.

(vyhrazeno k použití autorizovaným obchodníkem/specialistou)

Obrázky v tomto návodu jsou pouze ilustrativní a nemusí odpovídat skutečnému provedení.

V zájmu zlepšování si vyhrazujeme právo změn.

V budoucích vysvětleních budou části, které vysvětlí venkovní jednotku samotnou nebo v kombinaci s vnitřní jednotkou, ale obsah se bude lišit v závislosti na systému uživatele.

Děti ve věku od 3 do 8 let mohou obsluhovat pouze kohout připojený k ohřívači vody.

Provozní podmínky

	TOPENÍ (ZÁSOBNÍK)	TOPENÍ (OKRUH) *	1, *2 CHLAZENÍ (OKRUH)
Teplota vody na výstupu (°C)(Min. / Max.)	- / 65*3	25 / 55 (pod okolní teplotou -25 °C) *425 / 75 (nad okolní teplotou -15 °C) *4	5 / 20
Venkovní teplota (°C)(Min. / Max.)	-28 / 43 -28 / 35	10 / 43

Pokud je venkovní teplota mimo rozsah v tabulce, významně klesne topný výkon a chod jednotky může být zastaven v zájmu její ochrany. Jednotka se spustí automaticky, jestliže se venkovní teplota vrátí do povoleného rozsahu.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneři.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ)
*3 Když venkovní teplota klésne pod -15 °C, záložní ohřívač pracuje pouze při teplotě nad 55 °C. (Venkovní jednotka nemá záložní topení.).
*4 Při venkovní teplotě mezi -15 °C a -25 °C teplota výstupní vody postupně klesá z 75 °C na 55 °C.

V zájmu prevence poranění uživatele, dalších osob a škod na majetku respektujte níže uvedené:

Nesprávné použití v důsledku nerespektování níže uvedených pokynů může způsobit různě závažné poranění nebo škodu na majetku:

VAROVÁNÍ

Upozornění na nebezpečí úmrtí nebo těžkého poranění.

POZOR

Upozornění na nebezpečí poranění nebo škody na majetku.

Pokyny, které je nutno respektovat, jsou označeny následujícími symboly:

Tento symbol označuje ZÁKAZ.

Tento symbol označuje POVINNOST.

VAROVÁNÍ

Vnitřní a venkovní jednotka

Toto zařízení smí používat pouze osoby od 8 let věku výše a osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo nezkušené a neznalé osoby pouze pod dohledem nebo po zaškolení v bezpečném používání a s pochopením souvisejících nebezpečí. Děti si se zařízením nesmí hrát. Děti bez dozoru nesmí provádět čištění a uživatelskou údržbu.

Záležitosti týkající se instalace, oprav, rozebrání, demontáže nebo přemístění zařízení konzultujte s autorizovaným prodejcem nebo odborníkem. Nesprávná manipulace může způsobit netěsnosti, úraz elektrickým proudem nebo požár.

Konzultujte s autorizovaným prodejcem nebo specialistou použití konkrétního typu chladiva. Použití jiného než předepsaného typu chladiva může vést k poškození, protržení, poranění atd.

Nepoužívejte jiné prostředky k urychlení odmrazování nebo k čištění, než jsou doporučena výrobcem. Jakákoli nevhodná metoda nebo použití nekompatibilního materiálu může způsobit poškození výrobku, požár a vážné zranění.

Zařízení neinstalujte do potenciálně výbušné nebo hořlavé atmosféry. V opačném případě může dojít k požáru.

Nevkládejte prsty ani jiné předměty do vnitřní nebo venkovní jednotky vzduchvoda, protože rotující části mohou způsobit zranění.

Nedotýkejte se vnitřní ani venkovní jednotky během bouřky, hrozí zásah elektrickým proudem.

Na zařízení nesedejte a nestoupejte, hrozí pád.

Vnitřní jednotku neinstalujte venku. Je určena pouze pro instalaci uvnitř budovy.

Napájení

Nepoužívejte upravený kabel, napojený kabel, prodlužovací kabel ani kabel nevyhovující specifi kaci; hrozí přehřátí a požár.

Aby nedošlo k přehřátí, požáru nebo zásahu elektrickým proudem:

• Nepřipojujte zařízení do stejné zásuvky s dalšími zařízeními.
• Nesahejte na zařízení vlhkýma rukama.
• Příliš neohýbejte napájecí kabel.

V případě poškození napájecího kabelu jej musí vyměnit výrobce, zástupce servisu nebo podobně kvalifi kovaná osoba.

Tato jednotka je vybavena proudovým chráničem/ochranným jističem (RCCB/ELCB). Požádejte autorizovaného prodejce, aby činnost RCCB/ELCB pravidelně kontroloval, zejména po instalaci, při prohlídkách a údržbě. Porucha RCCB/ELCB může způsobit úraz elektrickým proudem nebo požár.

Doporučujeme na místě nainstalovat doplňkový proudový chránič, aby nemohlo dojít k úrazu elektrickým proudem a/nebo požáru.

Před manipulací s konektory je třeba odpojit veškeré napájecí okruhy.

Zjistíte-li abnormální chování/poruchu zařízení, přestaňte je používat a odpojte zdroj napájení. (Riziko kouře/požáru/zásahu elektrickým proudem) Příklady abnormálních chování/poruchy

• RCCB/ELCB často odpojuje napájení.
• Je cítit pach spáleniny.
• Objevuje se abnormální hluk nebo vibrate.
• Z vnitřní jednotky uniká horká voda. Neprodleně požádejte místního prodejce o provedení údržby nebo opravy.

Při prohlídkách nebo údržbě se doporučuje používat rukavice.

V zájmu ochrany před zásahem elektrickým proudem a požárem musí být toto zařízení uzemněno.

Zabraňte úrazu elektrickým proudem vypnutím napájení:

-Před čištěním nebo prováděním údržby,
-Nebude-li zařízení delší dobu používáno.

V zájmu ochrany před zásahem elektrickým proudem, popálením nebo úmrtím vždy odpojte napájení, než odkryjete jakoukoli svorku vnitřní a venkovní jednotky.

POZOR

Vnitřní a venkovní jednotka

Vnitřní jednotku nemyjte vodou, benzínem, ředidlem, pískem na nádobí, aby nedošlo k poškození nebo korozi.

Jednotku neinstalujte v blízkosti hořlavých látek ani v koupelně. Jinak by mohlo dojít k úrazu elektrickým proudem a/nebo požáru.

Nesahejte na ostrá hliníková žebra, hrozí poranění.

Během sterilizace systém nepoužívejte, abyste se neopařili horkou vodu nebo aby nebyla přehřátá voda ve sprše.

Nedemontujte jednotku za účelem čištění, aby nedošlo k poranění.

Při čištění jednotky si nestoupejte na nestabilní lavici, aby nedošlo k poranění.

Na jednotku neumístujte vázu nebo nádobu s vodou. Voda může vniknout do jednotky a poškodit izolaci. Mohlo by dojít k úrazu elektrickým proudem.

Zabraňte nechtěnému úniku vody tím, že zajistíte, aby drenážní potrubí bylo: -správně připojené, -mimo okapy a nádoby nebo -neponořené do vody.

Po dlouhodobém používání nebo používání s hořlavým zařízením pravidelně větrejte pokoj.

Po dlouhodobé odstávce zkontrolujte, že není instalační stojan poškozený, aby nedošlo k pádu přístroje.

Potrubí vody v obsazeném prostoru musí být instalováno takovým způsobem, aby bylo chráněno proti náhodnému poškození při provozu a během servisu.

Je třeba dbát na to, aby nedošlo k nadměrným vibracím nebo pulzaci potrubí vody.

Potrubí vody chraňte před náhodným přetržením v důsledku pohybu nábytku nebo rekonstrukcí.

Dálkový ovladač

Nenavlhčujte dálkový ovládač. Jinak hrozí zásah elektrickým proudem nebo požár.

Nemačkejte tlačítka na dálkovém ovladači tvrdými a ostrými předměty. Jinak hrozí poškození zařízení.

Nemyjte dálkový ovladač vodou, benzínem, ředidlem, rozpouštědlem ani brousicím práškem.

Neprovádějte prohlídky a údržbu dálkového ovladače sami. Konzultujte autorizovaného prodejce, aby se předešlo poranění při nesprávném ovládání.

VAROVÁNÍ

Tento přístroj se plní látkou R290 (extrémně hořlavý plyn, bezpečnostní skupina A3 dle ISO 817).

Pokud dojde k úniku chladicího média a jeho vystavení vnějšímu zdroji vznícení, může dojít k požáru.

Vnitřní a venkovní jednotka

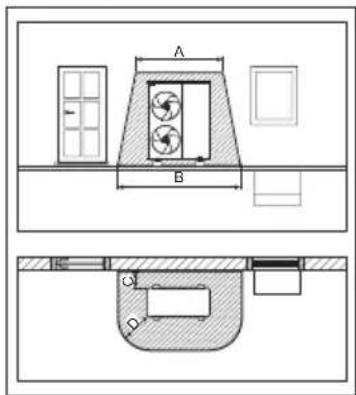

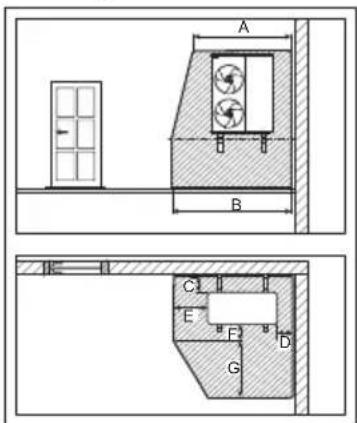

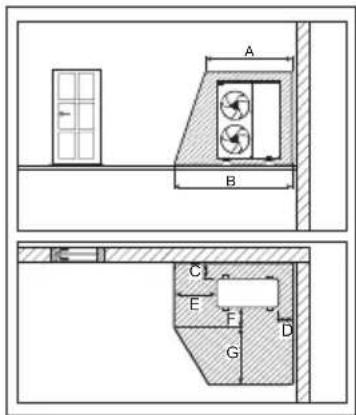

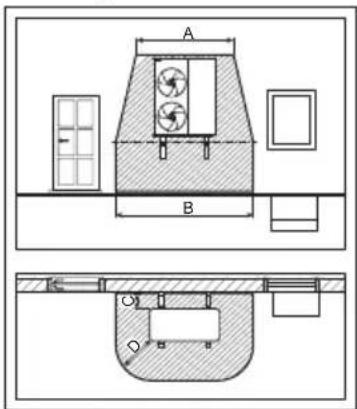

V blízkosti výrobku je vymezena ochranná zóna. Viz odstavec Ochranná zóna.

Dávejte pozor, protože chladivo nemusí mít žádný zápach, doporučuje se zajistit, aby byly přítomny vhodné detektory hořlavého chladiva, které mohou varovat před únikem.

Udržujte požadované větrací otvory nezakryté.

Spotřebič pod tlakem nepropichujte ani nespalujte. Nevystavujte spotřebič nadměrnému teplu, plamenům ani jiných zdrojům vznícení. Jinak může dojít k výbuchu a zranění nebo úmrtí.

Bezpečnostní opatření týkající se používání chladiva R290

Směs různých chladiv v systému je zakázaná.

• Provoz, údržbu, opravy a ukládání chladiva by měli provádět vyškolení a certifi kovaní pracovníci na používání hořlavých chladiv a podle doporučení výrobce. Jakýkoli pracovník provádějící obsluhu, údržbu nebo servis systému nebo souvisejících částí zařízení by měl být školen a certifi kován.
• Žádná část chladicího okruhu (výparníky, chladiče vzduchu, AHU, kondenzátory nebo kapalinové přijímače) nebo potrubí by neměla být umístěna v blízkosti zdrojů tepla, otevřeného plamene, zapnutého plynového spotřebiče nebo zapnutého elektrického ohřívače.
• Uživatel/majitel nebo jejich zplnomocněný zástupce musí pravidelně kontrolovat poplachy, mechanickou ventilaci a detektory nejméně jednou ročně, pokud to vyžadují vnitrostátní předpisy, aby se zajistila jejich správná funkce.
• Musí se vést deník. Výsledky těchto kontrol se zaznamenají do kontrolního záznamu.
  • V případě větrání v obývaných prostorech je nutno zkontrolovat, zda je funkční.

• Před uvedením nového chladicího systému do provozu musí osoba odpovědná za uvedení systému do provozu zajistit, aby byl vyškolený a certifi kovaný obslužný personál instruován na základě návodu k obsluze systému, dohledu, provozu a údržbě chladicího systému, stejně jako bezpečnostní opatření, která mají být dodržována, a vlastnosti a zacházení s použitým chladivem.
• Obecné požadavky na vyškolený a certifi kovaný personál jsou uvedeny níže:

a) Znalosti právních předpisů a norem týkajících se hořlavých chladiv; a,
b) Podrobné znalosti a dovednosti při manipulaci s hořlavými chladivy, osobním ochranným prostředkem, předcházení úniku chladiva, manipulaci s láhvemi, nabíjení, detekci netěsností, využití a odstraňování; a
c) Schopnost pochopit a v praxi uplatnit požadavky ve vnitrostátních právních předpisech a normách; a,
d) Průběžné absolvování pravidelné a odborné přípravy s cílem udržet tuto odbornost.
e) Zajistěte, aby ochranná zařízení a chladicí cyklus byly dobře chráněny před nepříznivými vlivy na životní prostředí (jako např. nebezpečí sběru a namrzání vody v odtahových potrubích nebo nahromadění nečistot a zbytků).

1. Instalace (prostor)

• Musí se zajistit, aby bylo potrubí vody chráněno před fyzickým poškozením.
• Musí se zajistit, aby byly mechanické spoje přístupné pro účely údržby.
  • V případech, kdy je vyžadováno mechanické větrání, musí být větrací otvory chráněny před ucpáním.
• Musí být v souladu s národními předpisy pro plynárenství, národními obecnými předpisy a legislativou. Informujte příslušné orgány v souladu se všemi platnými předpisy.
• Při likvidaci výrobku postupujte podle bezpečnostních opatření č. 12 a dodržujte národní předpisy. Vždy se obraťte na místní obecní úřady a požádejte o pokyny pro správnou manipulaci.

2. Opravy

2-1. Servisní personál

• Systém je kontrolován, pravidelně sledován a udržován vyškolenými a certifi kovanými servisními pracovníky, kteří jsou zaměstnáni uživatelem nebo zodpovědnou osobou.
• Zkontrolujte, že náplň chladiva neuniká.
• Každá kvalifi kovaná osoba, která se zabývá prací nebo vnikáním do okruhu chladiva, by měla mít stávající platné osvědčení od autorizovaného certifikačního orgánu, který schvaluje jejich způsobilost bezpečně zpracovávat chladiva v souladu s uznávanou specifi kací pro hodnocení.
• Opravy se provádí pouze podle doporučení výrobce zařízení. Údržba a opravy, které vyžadují pomoc jiného odborného personálu, se provádějí pod dohledem osoby, která je způsobilá používat hořlavé chladivo.
• Opravy se provádí pouze podle pokynů výrobce.

2-2. Práce

• Před zahájením práce na systémech obsahujících hořlavé chladivo jsou nezbytné bezpečnostní kontroly, aby se minimalizovalo riziko vznícení. Při opravách chladicího systému je třeba před provedením práce na systému dodržovat bezpečnostní opatření 2-2 až 2-8.
• Práce se provádějí řízeným postupem, aby se minimalizovalo nebezpečí přítomnosti hořlavého plynu nebo výparů během práce.
• Všichni pracovníci údržby a ostatní pracovníci v místní oblasti jsou poučeni a kontrolováni s ohledem na povahu prováděné práce.
• Nepoužívejte ve stísněných prostorech. Vždy buďte dostatečně vzdáleni od zdroje, nejméně 2 metry bezpečné vzdálenosti, nebo v zóně volného prostoru o poloměru nejméně 2 metry.
• Používejte vhodné ochranné prostředky, včetně ochrany dýchacích orgánů podle toho, jak vyžadují konkrétní podmínky.
• Uchovávejte mimo všechny zdroje zapálení a horké kovové povrchy.

• Oblast musí být před a během práce zkontrolována vhodným detektorem chladiva, aby byl technik varován na potenciálně hořlavé ovzduší.
• Ujistěte se, že zařízení pro detekci úniků je vhodné pro použití s hořlavými chladivy, tj. nejiskřivé, dostatečně utěsněné nebo jiskrově bezpečné.
  • V případě úniku/rozlití okamžitě odvětrávejte plochu a udržujte se proti větru a daleko od úniku/rozlití.
  • V případě úniku/rozlití informujte osoby po větru úniku/rozlití a izolujte nebezpečnou oblast a udržujte nepovolané osoby stranou.

2-4. Přítomnost hasicího přístroje

• Pokud se má provádět jakákoli práce na horkém povrchu s chladicím zařízením nebo s příslušnými díly, musí být k dispozici vhodné hasicí zařízení.
• Nechte suchý práškový nebo CO₂ hasicí prístroj v blízkosti plnicí oblasti.

2-5. Žádné zdroje vznícení

• Žádná osoba vykonávající práci v souvislosti s chladicím systémem nesmí používat žádné zdroje vznícení takovým způsobem, který by mohl vést k riziku vzniku požáru nebo výbuchu. Během práce se nesmí kouřit.
• Veškeré zdroje zapálení, včetně kouření cigaret, by měly být dostatečně daleko od místa instalace, opravy, odstraňování a likvidace, při kterých může do okolního prostředí unikat hořlavé chladivo.
• Před zahájením prací je třeba prověřit oblast kolem zařízení, aby se zajistilo, že nedochází k žádnému nebezpečí spojeném s hořlavými látkami nebo nebezpečí vznícení.
• Musí být rozmístěny tabulky „Zákaz kouření“.

2-6. Větraný prostor

• Ujistěte se, že je oblast otevřená nebo že je dostatečně větrána před vniknutím do systému nebo prováděním jakýchkoli prací za horka.
• Míra ventilace musí pokračovat v průběhu doby, kdy je práce prováděna.
• Větrání by mělo bezpečně rozptýlit jakékoliv uvolněné chladivo a přednostně ho odvést do atmosféry.

2-7. Kontroly chladicího zařízení

• Pokud jsou elektrické součásti měněny, musí být vhodné pro daný účel a pro správnou specifi kaci.
  • Vždy je třeba dodržovat pokyny výrobce pro údržbu a servis.
  • V případě pochybností se porad'te s technickým oddělením výrobce.
  • V zařízení používajících hořlavé chladiva provádějte následující kontroly.

-Ventilační zařízení a výstupy fungují adekvátně a nejsou blokovány.

-Pokud se používá nepřímý chladicí okruh, musí se sekundární okruh zkontrolovat na přítomnost chladiva.

-Označení zařízení musí být i nadále viditelné a čitelné. Označení a tabulky, které jsou nečitelné, musí být opraveny.

-Chladicí potrubí nebo komponenty musí být instalovány v takové poloze, ve které je nepravděpodobné, že by byly vystaveny jakékoli látce, která by mohla korodovat součásti obsahující chladivo, pokud nejsou konstruovány z materiálů, které jsou neodmyslitelně odolné vůči korozi nebo jsou řádně chráněny proti korozi.

2-8. Kontroly elektrických prostředků

• Opravy a údržba elektrických součástí musí zahrnovat počáteční bezpečnostní kontroly a postupy kontroly součástí.
• Počáteční kontroly bezpečnosti zahrnují, nikoli však výlučně, následující:

-Kondenzátory jsou vybíjeny: to musí být provedeno bezpečným způsobem, aby nedošlo ke vzniku jisker.

-Při plnění, obnově nebo čištění systému nejsou odkryty žádné elektrické součástky a elektrické vedení pod napětím.

-Elektrická vodivost uzemnění.

• Vždy je třeba dodržovat pokyny výrobce pro údržbu a servis.
• V případě pochybností se porad'te s technickým oddělením výrobce.
- Pokud dojde k poruše, která by mohla ohrozit bezpečnost, nesmí být k okruhu připojen žádný elektrický zdroj, dokud nebude problém uspokojivě vyřešen.
- Pokud se porucha nedá okamžitě opravit, ale je třeba pokračovat v provozu, musí se použít odpovídající dočasné řešení.
- Vlastník zařízení musí být informován nebo ohlášen, aby byly všechny strany nadále informovány.

3. Opravy utěsněných komponent

• Při opravách utěsněných dílů musí být veškeré elektrické spotřebiče odpojeny od zařízení, které byly zpracovány, před odstraněním utěsněných krytů apod.
• Pokud je naprosto nezbytné mít k dispozici elektrické napájecí zařízení během údržby, musí být v nejkritičtějším bodě umístěna trvalá provozní forma detekce úniků upozorňující na potenciálně nebezpečnou situaci.
• Zvláštní pozornost musí být věnována následujícím skutečnostem, aby se zajistilo, že při práci na elektrických součástech není pouzdro změněno tak, aby byla ovlivněna úroveň ochrany. To zahrnuje poškození kabelů, nadměrný počet připojení, svorky, které nejsou vyrobeny podle originální specifi kace, poškození těsnění, nesprávná montáž kabelových svazků atd.
• Ujistěte se, že je přístroj bezpečně připevněn.
• Zajistěte, aby těsnění nebo těsnící materiály nebyly degradovány tak, aby již nepůsobily za účelem zabránění pronikání hořlavých atmosfér.
• Náhradní díly musí být v souladu se specifi kacemi výrobce.

POZNÁMKA: Použití silikonového těsnicího prostředku může znemožnit účinnost některých typů zařízení pro detekci úniků.

Jiskrově bezpečné součásti nemusí být před prováděním prací izolovány.

4. Opravy jiskrově bezpečných součástí

• Nepoužívejte žádné trvalé indukční nebo kapacitní zátěže na okruhu, aniž byste se ujistili, že to nepřekročí povolené napětí a proud povolený pro použité zařizení.
• Jiskrově bezpečné součásti jsou jediné typy, na kterých lze pracovat v přítomnosti hořlavé atmosféry.
• Zkušební zařízení musí mít správné jmenovité zatížení.
• Vyměňujte součásti pouze díly specifi kovanými výrobcem. Nespecifikované části výrobce mohou způsobit vznícení chladiva v atmosféře v případě netěsnosti.

5. Kabeláž

• Zkontrolujte, zda není kabeláž vystavena opotřebení, korozi, nadměrnému tlaku, vibracím, ostrým hranám nebo jiným nepřiznivým účinkům životního prostředí.
• Kontrola rovněž musí zohlednit účinky stárnutí nebo kontinuální vibrate ze zdrojů, jako jsou kompresory nebo ventilátory.

6. Detekce hořlavých chladiv

• Za žádných okolností nesmějí být při vyhledávání nebo detekci úniku chladiva použity potenciální zdroje vznícení.
• Nesmí být používán halogenidový hořák (nebo jiný detektor používající otevřený plamen).

7. Následující metody detekce úniků se považují za přijatelné pro všechny systémy chladiva

• Během používání detekčního zařízení s citlivostí detekce 5 gramů chladicího prostředku za rok nebo lépe pod tlakem nejméně 0,25násobku maximálního přípustného tlaku (> 0,98 MPa, max. 3,90 MPa), například univerzálního detektoru, se nesmí objevit žádné netěsnosti.
• Elektronické detektory úniku mohou být použity k detekci hořlavých chladiv, ale citlivost nemusí být adekvátní nebo může vyžadovat opětovnou kalibraci. (Detekční zařízení musí být kalibrováno v prostředí bez chladiva.)
• Ujistěte se, že detektor není potenciálním zdrojem zapálení a je vhodný pro použité chladivo.
• Zařízení pro zjišťování netěsností se nastaví na procentní podíl LFL chladiva a musí být kalibrováno na použité chladivo a příslušné procento plynu (maximálně 25 %) je ověřeno.
• Tekutiny pro detekci úniku jsou také vhodné pro použití s většinou chladiv, například bublinovou metodou a látkami pro fluorescenční metody. Je třeba se vyvarovat použití detergentů obsahujícíchchlór, protožechlór může reagovat s chladivem a korodovat měděné trubky.
• Při podezření na únik je třeba všechny otevřené plameny odstranit/ zhasnout.
• Pokud dojde k úniku chladiva, který vyžaduje tvrdé pájení, musí být veškeré chladivo z tohoto systému odebráno. Při odstraňování chladiva je nutno dodržet bezpečnostní opatření č. 8.

8. Odstranění a evakuace

- Při otvírání okruhu chladiva pro opravy – nebo pro jiný účel – použijte konvenční postupy. Je však důležité dodržovat osvědčené postupy, protože je třeba vzít v úvahu hořlavost. Dodržujte následující postup: vyjměte chladivo -> vyčistěte obvod inertním plynem -> vyprázdněte -> propláchněte inertním plynem -> otevřít obvod řezáním. Nesmí se používat pájení natvrdo.

• Náplň chladiva musí být zachycena do správných láhví.
• Systém musí být vyčištěn pomocí OFN, aby byl spotřebič bezpečný.

OFN = dusík bez kyslíku, typ inertního plynu.

• Tento proces může být potřeba opakovat několikrát.
• Pro tento úkol nesmí být používán stlačený vzduch nebo kyslík.
• Vyprázdnění musí být provedeno narušením vakua v systému OFN a pokračováním plnění až do dosažení pracovního tlaku, poté odvětráním do atmosféry a nakonec odčerpáním do vakua.
• Tento proces se musí opakovat, dokud v systému nebude žádné chladivo (dokud není koncentrace proplachovacího plynu podle detektoru úniku 0,25 LFL nebo méně). ※ 0,25 LFL až 0,525 % obj.
• Při použití konečné náplně OFN musí být systém odváděn do atmosférického tlaku, aby bylo možné provádět práci.
• Tato činnost je naprosto zásadní, pokud se má provádět pájení na potrubí.

- Ujistěte se, že výstup pro vývěvy není blízko potenciálních zdrojů vznícení a že je k dispozici větrání.

9. Postupy plnění

- Kromě postupů konvenčního plnění musí být dodržovány následující požadavky.

-Zajistěte, aby při používání plnicího zařízení nedošlo ke kontaminaci různých chladiv.

-Hadice nebo potrubí musí být co nejkratší, aby se minimalizovalo množství chladiva v nich obsažené.

-Láhve musí být udržovány ve vhodné poloze podle pokynů.

-Ujistěte se, že je chladicí systém uzemněn před naplněním chladivem.

-Po dokončení plnění systém označte (pokud již není).

-Musí se dbát na to, aby chladicí systém nebyl přeplněn.

- Před doplňováním systému musí být provedena tlaková zkouška s OFN (viz bod 8).

- Systém musí být testován těsně po dokončení plnění, ale před uvedením do provozu.

- Následná zkouška těsnosti se provede před opuštěním pracoviště.

- Při plnění a vypouštění chladiva se může hromadit elektrostatický náboj a vytvořit nebezpečný stav. Abyste předešli riziku vzniku požáru nebo výbuchu, před prénášením odvedťte statickou elektrinu uzemněním a elektrickým spojením nádoba a zařízení před plněním/vypuštěním.

10. Odstavování z provozu

- Před provedením tohoto postupu je nezbytné, aby byl technik seznámen se zařízením a všemi jeho detaily.

- Doporučuje se správná praxe, aby všechny chladicí kapaliny byly bezpečně odstraněny.

- Opakované použití obnoveného chladiva je zakázáno.

- Před zahájením úkolu je nezbytné mít k dispozici elektrickou energii.

a) Seznamte se s přístrojem a jeho provozem.

b) Elektricky izolujte systém.

c) Před zahájením postupu zajistěte, aby:

- v případě potřeby bylo k dispozici mechanické manipulační zařízení pro manipulaci s láhvemi chladiva;

- veškeré osobní ochranné prostředky a detektory úniku jsou k dispozici a používají se správně;

- proces obnovy je vždy kontrolován kompetentní osobou;

- zařízení pro obnovu a láhve vyhovují příslušným normám.

d) Ujistěte se, že je láhev umístěna na váhy před provedením obnovy.

e) Spustte zařízení pro obnovu a postupujte podle pokynů.

f) Nepřeplňujte láhve. (Více než 80 % objemu kapalné náplně.)

g) Nepřekračujte maximální pracovní tlak láhve, a to ani dočasně.

h) Když byly láhve správně naplněny a proces byl dokončen, ujistěte se, že láhve a zařízení jsou okamžitě odstraněny z místa a všechny izolační ventily na zařízení jsou uzavřeny.

- Při plnění nebo vypouštění chladiva se může hromadit elektrostatický náboj a vytvořit nebezpečný stav. Abyste předešli riziku vzniku požáru nebo výbuchu, před prénášením odvedťte statickou elektrinu uzemněním a elektrickým spojením nádoba a zařízení před plněním/ vypuštěním.

11. Značení

• Zařízení musí být označeno štítkem uvádějícím, že bylo odstraněno z provozu a vyprázdněno chladivo.
• Štítek musí být datovaný a podepsaný.
• Ujistěte se, že na zařízení jsou štítky, které uvádějí, že zařízení obsahuje hořlavé chladivo.

12. Odstraňování

• Při odstraňování chladiva ze systému, at’ už pro servis nebo vyřazení z provozu, je doporučenou správnou praxi, aby byly všechna chladiva bezpečně odstraněna.
• Při přemístování chladiva do láhví se ujistěte, že jsou použity pouze vhodné láhve pro rekuperaci chladicího média.
• Ujistěte se, že je k dispozici správný počet láhví pro udržení celkové náplně systému.
• Všechny láhve, které mají být použity, jsou určeny pro recyklovaná chladiva a jsou označena pro toto chladivo (tj. speciální láhve pro zpětné získávání chladiva).
• Láhve musí být vybaveny pojistným ventilem a přidruženými uzavíracími ventily v dobrém provozním stavu.
• Obnovované láhve jsou vyprázdněny a pokud je to možné, ochlazuj se před odběrem.
• Používané zařízení musí být v dobrém provozním stavu se souborem pokynů týkajících se zařízení, které je k dispozici a musí být vhodné pro odběr hořlavých chladiv.
• Ujistěte se, že ochranné prostředky nejsou potenciálním zdrojem zapálení a jsou vhodné pro použité chladivo.
• Kromě toho musí být k dispozici sada kalibrovaných vah v dobrém provozním stavu.
• Hadice musí být úplné s těsnicími spojkami a v dobrém stavu.

• Před použitím zařízení na odběr zkontrolujte, zda je v uspokojivém stavu, zda je řádně udržováno a zda jsou všechny elektrické součásti utěsněny, aby se zabránilo vznícení v případě uvolnění chladiva. V případě pochybností se obrat'te na výrobce.
• Odebrané chladivo musí být vráceno dodavateli chladiva ve správné regenerační láhvi a musí být poskytnuto příslušné oznámení o předání odpadu.
• Nemíchejte chladiva v odběrných jednotkách a zejména ne v láhvích.
• Pokud je třeba odstranit kompresory nebo oleje kompresoru, ujistěte se, že byly vyprázdněny na přijatelnou úroveň, aby se zajistilo, že hořlavé chladivo nezůstane uvnitř maziva.
• Proces musí být proveden před vrácením kompresoru dodavatelům.
• Pro urychlení tohoto procesu se může používat pouze elektrický ohřev na těle kompresoru.
  • Vypouštění oleje ze systému se musí provádět bezpečně.

Tato venkovní jednotka se plní látkou R290 (extrémně hořlavý plyn, bezpečnostní skupina A3 dle ISO 817). Nezapomeňte, že toto chladivo má vyšší hustotu než vzduchu. V případě úniku chladiva se uniklé chladivo může hromadit v blízkosti povrchu země.

Zabraňte jakýmkoli způsobem hromadění chladiva, které je potenciálně nebezpečné, výbušné, nebo hrozí-li nebezpečí udušení. Znemožněte vniknutí chladiva do budovy stavebními otvory. Zabraňte hromadění chladiva v odtokových drážkách.

Kolem této venkovní jednotky je vymezena ochranná zóna. V ochranném pásmu nesmí být žádné stavební otvory, okna, dveře, světelné šachty, vchody do sklepů, únikové poklopy, okna do ploché střechy ani větrací otvory.

V ochranném pásmu nesmí být žádné zdroje vznícení, jako je teplo nad 360 °C, jiskry, otevřený oheň, zásuvky, vypínače, lampy, elektrické vypínače nebo jiné trvalé zdroje vznícení.

Ochranné pásmo nesmí zasahovat do přilehlých budov nebo veřejných dopravních ploch (hranice sousedů, veřejná komunikace, sousedské soukromé komunikace, poklesové plochy, prohlubně, čerpací šachty, kanalizační vpusti, odpadní šachty apod.).

V ochranném pásmu nesmíte provádět žádné následné stavební úpravy, které porušují uvedená pravidla pro ochranné pásmo.

1) Ochranné pásmo pro pozemní instalaci (nebo instalaci na plochou střechu) v otevřených plochách

2) Ochranné pásmo pro pozemní instalaci před stěnou budovy

A B D

A 2200 mm
B 3200 mm
C 300 mm
D 1000 mm

3) Ochranné pásmo pro pozemní instalaci do rohu budovy

4) Ochranné pásmo pro nástěnnou instalaci před stěnou budovy

Ochranné pásmo pod výrobkem zasahuje k podlaze.

5) Ochranné pásmo pro nástěnnou instalaci do rohu budovy

Ochranné pásmo pod výrobkem zasahuje k podlaze.

Tlačítka a displej dálkového ovladače

LCD displej zobrazený v tomto návodu slouží pouze pro instruktážní účely a může se lišit od skutečné jednotky.

Tlačítka / indikátor

①Tlačitko Rychlá nabídka
② Tlačítko Zpět Návrat na předchozí obrazovku
③ LCD displej (Skutečné – tmavé pozadí s bílými ikonami)
④ Tlačitko Hlavní nabídka K nastavení funkcí
⑤ Tlačítko ZAP/VYP Zapnutí/vypnutí
⑥ Provozní indikátor Za provozu svítí, při alarmu bliká.

Když bude podsvícení vypnuté, zapnete je stisknutím jakéhokoliv tlačítka.

(Tlačítko ⑤ nestiskněte)

Čas do vypnutí podsvícení lze změnit v Nabídce (Osobní nastavení)

B C D 10:34am,Po H 1.50 23 44 1 2 40°C 18°C E F G 2 4 1 ≡ < > V - ① ⑤ ⑥

Kurzorová tlačítka

Výběr položky.

Nahoru

Vlevo Vpravo Dolů

Vstup

Potvrzení vybrané volby.

Stiskněte střed

Ne v rukavicích

B Provozní ikony Zobrazuje se provozní stav. Při VYPNUTÍ se ikony (na obrazovce VYPNUTÍ) kromě ikony činnosti týdenního časovače nezobrazují. Stav provozu o dovolené Zóna:Pokojový termostat →Stav vnitřního čidla Stav pokojového ohřívače Bivalentní stav (Kotel) Stav ovládání týdenním časovačem Stav výkonného provozu Stav ohřívače nádrže Stav ovládání týdenním časovačem Stav výkonného provozu Stav ohřívače nádrže Stav ovládání týdenním časovačem Stav výkonného provozu Stav ohřívače nádrže Stav ovládání týdenním časovačem

E Teplota zásobníku vody (s ikonou elektrického provozu anody)

F Venkovní teplota

©Typ čidla / Ikony nastavení typu teploty

Teplota vody →Kompenzační křivka Pokojový termostat →Externí

Teplota vody →Konstantní křivka Pokojový termostat →Interní

Pouze bazén

Pokojový termistor

H Tlak vody (bar)

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (tzn. pokud lze režim CHLAZENÍ využít).
*3 Zobrazi se pouze v prípadě, že je Připojení nádrže Ano.

Než začnete instalovat různá nastavení menu, prosím inicializujte dálkový ovladač výběrem provozního jazyka a správným nastavením data a času.

Při prvním zapnutí napájení se automaticky zobrazí obrazovka nastavení. Může být rovněž nastavené z osobního nastavení v nabídce.

Výběr jazyka

Počkejte na inicializaci displeje.

Po skončení inicializace obrazovky obnoví se normální zobrazení.

Při stisknutí libovolného tlačítka se zobrazí obrazovka nastavení jazyka.

① Pomocí a rolujte na požadovaný jazyk.
② Stiskněte pro potvrzení výběru.

Nastavení hodin

① Pomocí a vyberte formát zobrazení času, 24hodinový nebo 12hodinový (např. 15:00 odpovídá údaj 3:00 pm).
② Stiskněte pro potvrzení výběru.
③ Pomocí a vyberte rok, měsíc, den, hodinu a minutu. (Vyberte a presuňte pomocí > a stiskněte pro potvrzení.)
④ Jakmile bude nastaven čas, objeví se čas a den na displeji i v případě, že je dálkový ovladač vypnut.

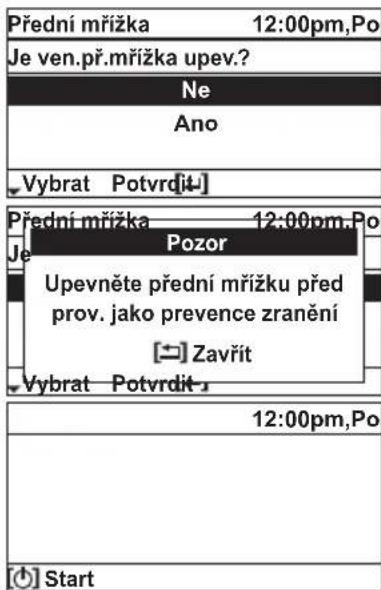

Kontrola predních mřížek

Poslední preventivní krok pro kontrolu a potvrzení, zda je před provozem jednotky z bezpečnostních důvodů venkovní přední mřížka upevněna.

Vyberte Ano, pokud je venkovní přední mřížka již upevněna. Poté přejde na hlavní obrazovku.

Vyberte Ne, pokud venkovní přední mřížka dosud upevněna není.

Zobrazí se rozevírací hlášení s upozorněním na instalaci.

*Po nastavení se displej nezobrazí.

Zahájeni istalace 12:00pm,Po Instaluji... . . . 12:00pm,Po [+] Start Jazyk 12:00pm,Po SWEDISH NORWEGIAN POLISH CZECH Vybrat [--]Potvrdit

Formát hodin 12:00pm,Po 24h AM/PM Vybrat [←] Potvrdit Datum a čas 12:00pm,Po rok/měsíc/den hod : Min / 01 / 01 12 : 00 pm Vybrat Potvrdit [←]

Přední mřížka 12:00pm,Po Je ven.př.mřížka upev.? Ne Ano Vybrat Potvrdit Přední mřížka 12:00pm,Po Je Pozor Upevněte přední mřížku před prov. jako prevence zranění [→] Zavřít Vybrat Potvrdit 12:00pm,Po Start

Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.

① Stiskem ■■■ zobrazte rychlou nabídku.

Vybrat [←]Zap/Vyp

② Pomocí ∧ vyberte nabídku.

③ Rychlá nabídka se vyvolá/skryje stiskem ←.

Rychlá nabídka *1 Vynutit TUV Výkomný Tichý režim Nuceny obřev Týdení časovač Vynutit odmražení Reset chyb Zámek R/C Vybrat [←] Zap/Vyp Vybírejte jednotlivá nastavení a potvrzujte volby podle pokynů zobrazovaných na dolním okraji displeje. (Každá ikona odpovídá jednomu tlačitku.)

Chcete-li se vrátit na hlavní obrazovku,

Stiskněte nebo .

* Zobrazi se pouze v prípadě, že je Připojení nádrže Ano.
^2 Nezobrazuje se, když se venkovní jednotka používá samostatně. Když je vnitřní jednotka vybavena topením, zobrazí se, i když je topení nastaveno, aby nefungovalo.

Vynutit TUV

Touto ikonou zapnete/vypnete nádrž TUV.

Stiskem ← potvrdíte výběr.

• Vynucení TUV je vypnuto.

• Vynucení TUV je zapnuto.

Poznámka:

• Vynucení TUV je vypnuto, když je zapnuto Vynucení ohřevu.
• Když je vynucení TUV vypnuto, obnoví se původní provoz a režim.

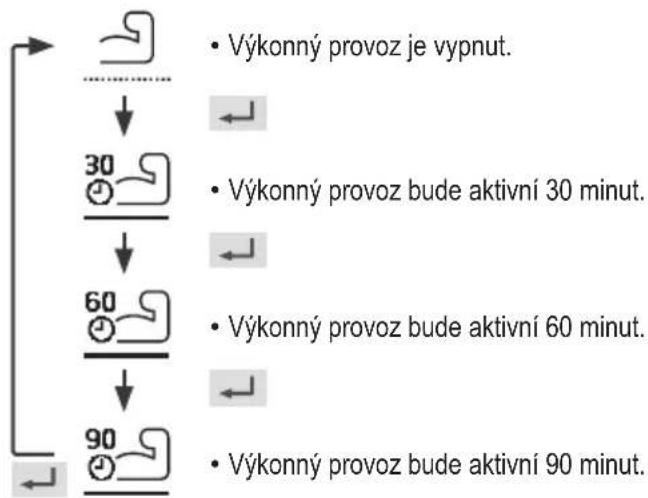

Výkonný

Touto ikonou aktivujete zvýšený výkon chlazení/topení.

Stiskem ← potvrdíte výběr.

(Výkonný provoz začne přibližně 1 minutu po stisku ← .)

Poznámka:

• Výkonný provoz se vypne nastavením VYPNUTÍ.

Tichý režim

Touto ikonou aktivujete tichý provoz.

Stiskem ← potvrdíte výběr.

(Tichý provoz začne přibližně 1 minutu po stisku ← .)

Nucený ohřev

Touto volbou vynutíte topení.

Stiskem ← potvrdíte výběr.

(Vynucený ohřev začne přibližně 1 minutu po stisku ← .)

• Vynucený ohřev je vypnut.

• Vynucený ohřev je zapnut.

Poznámka:

• Kdykoliv již probíhá provoz, je nucený ohřev vypnut a zobrazí se hlášení „Vypnuto z důvodu zapnutí!“.
• Nezobrazuje se v případě, že je venkovní jednotka použita samostatně a je-li topení nastaveno na vypnuto v případě, že je připojena vnitřní jednotka.

Blokováno z důvodu provozu jednotky!

[→]Zavřít

Týdení časovač

Touto ikonou vymazete (zrušite) nebo změníte nastavení týdenního časovače.

Stiskem ← potvrdíte výběr.

Vyberte „Ano“.

- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

- Nastavení časovače: Volbou Nastavení časovače upravte týdenní časovač.

- Kopírování časovače: Touto volbou zkopírujete nastavení časovače.

[Příklad nastavení časovače]

Stiskem ^vyberte den nebo dny, které chcete upravit.

Pokud není nastaveno všech 6 vzorů, zobrazí se tato obrazovka.

Ne Po Út St Čt Pá So 1. 12:00am Zap. 25/20°C 40°C 2. 2:00am Zap. 25/25°C 40°C 3. 4:00am Zap. 30/20°C 40°C 12 3 4 5 6

①Vyberte vzor „1“ až „6“.
② Nastavte hodinu a minutu aktivace časovače.
③ Vyberte ZAPNUTÍ/VYPNUTÍ časovače.
④Vyberte provozní režim.
⑤ Nastavte teplotu pro zóny 1 a 2 (pokud máte 2zónový systém).

• Vyberte režim stiskem ^ √

Sobota: Konfig. 1: Nast.tepl. Zóna1 Zóna2 Zap. 25 °C Zap. 25 °C 45 °C

⑥ Nastavte teplotu nádrže.

Poznámka:

• Časovač je vypnut, když je zapnuto vynucené topení nebo přepnutí topení-chlazení.
• Pokud jste nastavili týdenní časovač 2 zón, musíte tento postup opakovat i pro zónu 2.

Vynutit odmražení

Nastavte odmražování zamrzlých trubek.

Stiskem ← potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[∅]Zavřít

Reset chyb

Touto volbou obnovíte původní nastavení, pokud došlo k chybě.

Stiskem ← potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[⊃]Zavřít

- Před výběrem tohoto režimu se ujistěte, že jsou všechny jednotky vypnuty, protože dojde k obnovení předchozích nastavení celého systému.

Zámek R/C

Zaškrtnutím tohoto políčka zamknete dálkový ovladač.

Stiskem ← potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Přejete si uzamknout dálkový ovladač?

Ano

Ne

Vyberte „Ano“.

(Uzamkne se hlavní obrazovka.)

- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

Odemknutí dálkového ovladače

Stiskněte libovolné tlačítko.

(Při přijetí režimu se zobrazí následující obrazovka.)

* * *

Zadejte 4 číslice (při zadání správného hesla se obrazovka odemkne).

Obnovení zapomenutého hesla (na obrazovce VYPNUTÍ)

Tiskněte ↻, ← a > nepřetržitě po dobu 5 sekund.

(Při přijetí režimu se zobrazí následující obrazovka.)

Obnovit heslo Reset

1.Heslo je resetováno na 0000 2.Dálkový ovladač je odemknutý

Vyberte „Reset“.

(Obrazovka se vypne za 3 sekundy.)

Vyberte nabídky a provedte nastavení podle toho, jaký systém v domácnosti máte. Všechna počáteční nastavení musí provést autorizovaný prodejce nebo specialista. Doporučujeme, aby také změny počátečních nastavení provedl autorizovaný prodejce nebo specialista.

• Po instalaci máte možnost nastavení měnit.
• Počáteční nastavení platí, dokud je uživatel nezmění.
• Dálkový ovladač lze použít pro opakovanou instalaci.
• Před nastavováním se ujistěte, že je symbol provozu VYPNUTÝ.
• Při nesprávném nastavení systém nemusí fungovat.
  Porad'te se s autorizovaným prodejcem/specialistou.

Zobrazení :

Výběr nabídky: ^ ∨ < >

Potvrzení vybraného obsahu:

Hlavní nabídka 10:34am,Po Nastavení funkci Kontrola systému Osobní nastavení Servisní kontakt Vybrat [←]Potvrdit

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
1 Nastavení funkcí
1.1 > Týdení časovač
Po nastavení týdenního časovače může uživatel vybírat z rychlé nabídky.Nastavení 6 vzorů provozu na denní bázi.Vypnuto, pokud je Topení-Chlazení nastaveno na „Ano“ nebo pokud je Nucený ohřev vypnuty.	Nastavení časovačeVyberte den v týdnu a nastavte vzory (Čas / Provoz ZAP/VYP / Režim)		Týdení časovač 10:34am, PoNe Po Út St Čt Pá So1. 8:00am Zap. 40°C2. 12:00pm Zap. 24/28°C 40°C3. 1:00pm Zap. 12/10°C↔Den ▼Konfig. [←]Upravit
	Kopírování časovačeVyberte den v týdnu
1.2 > Prázdninový časovač
V zájmu úspory energie lze nastavit VYPNUTÍ systému o dovolené nebo snížení nastavené teploty.	Vyp	Zap.Vyp
	>Zap.
	Začátek a konec prázdnin.Datum a čas		Prázdniny: Konec 10:34am, Porok/měsic/den hod : Min/ 01 / 01 10 : 34 am
	VYPNUTÍ nebo snížení nastavené teploty
• Při aktivaci režimu prázdnin může být dočasně vypnut týdenní časovač, jeho funkce se ale po deaktivaci režimu prázdnin obnoví.			↔Vybrat Potvrdit [-→]
1.3 > Časovač tichého rež.
Aktivace tichého provozu v nastavené době.Lze nastavit 6 vzorů.Úroveň 0 znamená, že je režim vypnut.	Čas aktivace Tichého režimu: Datum a čas		Tichý režim 10:34am, PoKonfig. Čas Úrov.1 8:00 am 02 5:00 pm 13 11:00 pm 3↓Vybrat [-→]Upravit
	Úroveň tichosti: 0 až 3
Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
1.4 > Tichá priorita
• Pro výběr priority během tichého režimu mezi Zvukem a Kapacitou.• Pokud je vybrána priorita Zvuk, jednotka bude pracovat pouze v tichém režimu.• Pokud bude vybrána priorita Kapacita, jednotka bude pracovat v tichém režimu, ale bude současně upřednostňovat zajištění požadované kapacity.	Zvuk
1.5 > *1 Top.spir.jednotky
Nastavení ZAPNUTÍ nebo VYPNUTÍ pokojového ohřívače.	Vyp	Zap.
1.6 > *2 Top.spirála nádrže
Nastavení ZAPNUTÍ nebo VYPNUTÍ ohřívače nádrže.	Vyp	Zap.
1.7 > *2 Sterilizace
Nastavení ZAPNUTÍ nebo VYPNUTÍ automatické sterilizace.	Zap.
• Systém nepoužívejte během probíhající sterilizace, hrozí opaření nebo přehřátí vody ve sprše.• Požádejte autorizovaného prodejce o určení správných nastavení sterilizace podle místních předpisů.
1.8 > *3 Režim TUV (Teplá Užitková Voda)
K nastavení režimu TUV na standardní nebo inteligentní.• Standardní režim má kratší dobu ohřátí nádrže TUV. Inteligentní režim naproti tomu potřebuje k ohřevu delší dobu Čas TUV s nižší spotřebou energie.	Standardní
Pro nastavení senzoru nádrže na horní nebo středový.• Výběr senzoru nádrže nahoře zpomalí začátek varu nádrže a sníží spotřebu energie.Změňte prosím tento výběr na „Uprostřed“, když je množství horké vody nedostatečné.	Nahoře

*1 Nezobrazuje se, když se venkovní jednotka používá samostatně závislosti na nastavení.

*2 Zobrazí se pouze v případě, že je Připojení nádrže Ano.

*3 Zobrazuje se pouze v případě, kdy je připojena k HYDROMODULU VZDUCH-VODA+ZÁSOBNÍK Panasonic.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
2 Kontrola systému
2.1 >Monitor. energie
Zobrazení historických průběhů spotřeby energie, generování nebo COP.	SoučasnéVybrat a načíst	Celková spotřeba (1rok)0.0kWh1 r b k 1 2 3 4 p b v 8 9 1 [ames]Led, 2024: 0.0 kWh Přibl.↔ Měsíc Režim *6
	Graf historieVybrat a načíst
• COP = koefi cient výkonnosti.• U historických průběhů lze nastavit časové období 1 den/1 týden/1 rok.• Lze načíst hodnoty spotřeb energie (kWh) na topení, *1,*2 chlazení, *5 nádrže a celkem.• Celkový příkon je odhadovaná hodnota založená na střídavém proudu 230 V a může se lišit od hodnoty naměřené přesným zařizením.
2.2 >*3 Systémové informace
Zobrazuje všechny systémové informace v každé oblasti.	Skutečné systémové informace o 11 položkách:Vstupní / Výstupní / Zóna 1 / Zóna 2 / Nádrž / Vyrov. nádrž / Solární / Bazén /Frekvence COMP / Průtok čerpadla /Tlak vody*7Vybrat a načíst	Systémové informace 10:34am,Po1. Vstupní : 0°C2. Výstupní : 0°C3. Zóna 1 : 0°C4. Zóna 2 : 0°CStrana
2.3 >Historie chyb
• Chybové kódy uvádí částRešení potíží.• Nejnovější chybový kód sezobrazí úplně nahoře.	Vybrat a načíst	Historie chyb 10:34am,Po1. --2. --3. --4. --[←]Vymazat historii
2.4 >Kompresor
Zobrazení výkonnostikompresoru.	Vybrat a načíst	Kompresor 10:34am,Po1. Aktuál. frekvence : 0 Hz2. Čítač (Zap-Vyp) : 03. Cel. doba provozu : 0 h[→]Zpět
2.5 >Topná spir.
Celková doba provozu*4 pokojového ohřívače /*5 ohřívače nádrže.	Vybrat a načíst	Topná spir. 10:34am,PoCel. doba provozu: Oh: Oh: Oh[→]Zpět

(POZNÁMKA) : Pokud se na displeji Monitoru energie zobrazí [Přibl.], údaje zobrazené na dálkovém ovladači se získají prostřednictvím vnitřního výpočtu tepelného čerpadla.
Pokud se na displeji Monitoru energie NEZOBRAZUJE [Přibl.], údaje** zobrazené na dálkovém ovladači se získají prostřednictvím vnějších měřičů.
Údaje uložené na jednotce Aquarea mohou být zkombinovány mezi vnitřním výpočtem a vnějšími měřiči.
**Abyste zjistili presnou spotřebu nebo výrobu, použijte vždy jako odkaz údaje vnějšího měřiče.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.

*2 Zobrazi se pouze pokud je režim CHLAZENÍ odemčen (tzn. pokud lze režim CHLAZENÍ využít).

*3 Zobrazené položky se liší v závislosti na spotřebiči a připojených jednotkách.

*4 Nezobrazuje se, když se venkovní jednotka používá samostatně.

*5 Zobrazí se pouze v případě, že je Připojení nádrže Ano.

*6 Pokud se na displeji Monitoru energie zobrazí [Přibl.], údaje zobrazené na dálkovém ovladači se získají prostřednictvím vnitřního výpočtu tepelného čerpadla.

Pokud se na displeji Monitoru energie NEZOBRAZUJE [Přibl.], údaje zobrazené na dálkovém ovladači se získají prostřednictvím vnějších měřičů.

*7 Zobrazí se pouze v případě, že je každé připojení Ano.

Nabídka		Výchozínastavení	Možnostizobrazení / Nastavení
3 Osobní nastavení
3.1	>Č.dálkového ovladače
	• Zobrazení čísla dálkového ovládání konkrétního dálkového ovládání tak, aby instalační technik a koncový uživatel byli dobře informování.• Hlavní dálkové ovládání se zobrazi jako RC-1. Druhé dálkové ovládání se zobrazi jako RC-2.	Vybrat a načist	Č.dálk. ovladače 10:34am,Po[←]Potvrdit
3.2	>Dotykový signál
	Zapnutí zvuků při ovládání.	3 VYP./1/2/3/4	Dotykový signál 9:53am,PoÚrov.Vybrat Potvrdit[←]
3.3	>LCD contrast
	Nastavení kontrastu displeje.	3	LCD contrast 10:34am,Po↔Vybrat [←]Potvrdit
3.4	>Podsvícení
	Nastavuje dobu podsvícení obrazovky.	1 min	↔Vybrat [←]Potvrdit
3.5	>Intenzita podsvícení
	Nastavuje jas podsvícení obrazovky.	4	Intenzita podsvícení 10:34am,Po↔Vybrat [←]Potvrdit
3.6	>*Formát hodin
	Nastavení formátu zobrazení času.	AM/PM	Vybrat Potvrdit[←]
3.7	>Datum a čas
	Nastavení přesného času a data.	rok/měsíc/den/hod/Min	↔Vybrat Potvrdit[←]
*1 Výchozí nastavení je dop/odp, ale na obrazovce výběru se zobrazi 24h.
3.8 > Jazyk
Nastavení jazyka zobrazení hlavní obrazovky.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČÍNA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÁNĂ / SHQIP / SLOVENČINA / MAKEDOHСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Jazyk 10:34am,PoSWEDISHNORWEGIANPOLISHCZECHVybrat [←]Potvrdit
3.9 > Heslo pro odemknutí
4místné heslo chránící všechna nastavení.	0000		Heslo pro odemknutí 10:34am,Po
			Vybrat [←]Potvrdit
4 Servisní kontakt
4.1 > Kontakt 1 / Kontakt 2
Nastavte telefonní číslo instalačního technika.	Vybrat a načíst		Servisní nastavení 10:34am,PoKontakt 1Jméno : Bryan Adams: 08812345678Vybrat

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5 Instalační nastavení >Nastavení systému
5.1 >*1Volitelné připojení řídicí desky
Připojení vnějšího plošného spoje potřebného k servisu.	Ne	AnoNe
• Při připojení vnějšího plošného spoje bude systém rozšířen o následující funkce:1 Ovládání 2 zón (včetně bazénu a funkce ohřevu vody v něm).2 Solární funkce (solární termální panely připojené buď k zásobníku TUV (teplá užitková voda) nebo k vyrovnávací nádrži).• TUV neplatí pro *modely WH-ADC.3 Externí vypínač kompresoru.4 Ext. chybové hlášení.5 SG ready řízení.6 Požadavek řízení.7 Vypínač top.-chlaz
5.2 >Zóna a čidlo
Výběr čidel a nastavení 1zónového nebo 2zónového systému.	Zóna	Zóna a čidlo 10:34am,PoZónaSystém zóna 1Systém zóna 2Vybrat [←]Potvrdit
	• Po nastavení 1zónového nebo 2zónového systému pokračujte výběrem místnosti nebo bazénu.• Pokud vyberete bazén, musíte vybrat teplotu T v rozsahu 0 °C až 10 °C.
	Čidlo	Zóna a čidlo 10:34am,PoČidloTeplota vodyPokojový termostatPokojový termistorVybrat [←]Potvrdit
	* U pokojového termostatu je další volba vnějšího nebo vnitřního.• Pokud zvolíte interní, je zde další výběr RC-1 nebo RC-2 (dostupné pouze tehdy, když je volba zóny zónový systém 1).Vyberte RC-1, pokud má být termistor hlavního dálkového ovládání použit pro regulaci pokojové teploty a naopak.
5.3 >*1Výkon top.spir.
Snížení výkonu ohřívače, pokud není potřeba.*3 kW / 6 kW / 9 kW* Možnosti v kW závisejí na modelu.		Výkon top.spir. 10:34am,Po3 kW[-←]Potvrdit
5.4 >Proti zamrznutí
Aktivace nebo deaktivace ochrany proti zamrznutí vody při VYPNUTÍ systému.	Ano	AnoNe
5.5 >*2Připojení nádrže
Připojení nádrže k systému.	Ne	AnoNe

*1 Nezobrazuje se, když se venkovní jednotka použivá samostatně.

*2 Se nezobrazuje v případě, kdy je připojena k HYDROMODULU VZDUCH-VODA+ZÁSOBNÍK Panasonic.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5.6 >*1 DHW kapacita
Pro výběr kapacity topení na variabilní nebo standardní.Variabilní kapacita ohřívá nádržrychlým režimem a udržuje teplotuv nádrži účinným režimem. Zatímco standardní kapacita ohřívá nádržjmenovitou kapacitou ohřevu.	Proměnlivé
5.7 >*2 Připojení vyrovnávací nádrže
Pokud chcete k systému připojit nádrž, vyberte ANO a nastavte teplotu △T.	Ne	Ano
	> Ano
	5 °C	Nastavte teplotu△T ve vyrovnávacínádrži	Vyrov. nádrž 10:34am,Po△T pro vyrovn. nádržRozsah: (0°C~10°C)Postup: ±1°C
			→Vybrat [-]Potvrdít
5.8 >*1 Top.spirála nádrže
Zvolte vnější nebo vnitřní ohřívač nádrže, při volbě vnějšínádrže nastavte časovač nadobu, kdy se ohřívač zapne.* Tato volba je dostupná,je-li vybráno připojení nádrže (ANO).	Externí		Top.spirála nádrže 10:34am,Po
			→Vybrat Potvrdít]
	> Externí
	1:30		Top.spirála nádrže 10:34am,PoTop.spirála nádrže: Čas zap.Rozsah: (0:20~3:00)Postup: ±0:05
			→Vybrat Potvrdít]
5.9 > Ohřívač vany kond.
Nastavení, zda je nebo není připojen volitelný ohřívač vany kondenzátu.* Typ A -Ohřívač vany kondenzátu se aktivuje pouze během odmražování.* Typ B-Ohřívač vany kondenzátu se aktivuje při poklesu venkovní teploty na 5 °C a méně.	Ne
	> Ano
	A	Vyberte typ ohřívačevany kondenzátu*.	Typ ohř. vany kond. 10:34am,Po
			→Vybrat [-]Potvrdít
5.10 >*3 Alternativní venkovní čidlo
Výběr alternativního venkovního čidla.	Ne		Ano

*1 Zobrazi se pouze v prípadě, že je Připojení nádrže Ano.

*2 Nezobrazuje se, když se venkovní jednotka používá samostatně a u modelu HYDROMODULU VZDUCH-VODA+ZÁSOBNÍK Panasonic se 2 zónami.

*3 Nezobrazuje se, když se venkovní jednotka použivá samostatně.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5.11 > Bivalentní připojení
Pro povolení nebo zakázání bivalentního připojení.	Ne	Ano
> Ano
Pro výběr bud automatického vzorce regulace, vzorce regulace připraveno na vstup signálu, nebo inteligentního vzorce regulace.* Tato volba se zobrazí pouze, když je volitelné připojení PCB nastaveno na Ano.	Auto
Volba bivalentního zapojení umožňující dodatečný zdroj tepla např. kotel k ohřevu vyrovnávací nádrže a nádrže teplé užitkové vody v situaci, kdy při nízké venkovní teplotě nedostačuje výkon tepelného čerpadla. Bivalentní funkci lze nastavit bud ve střídavém režimu (tepelné čerpadlo a kotel pracují střídavě), nebo v paralelním režimu (tepelné čerpadlo a kotel pracují současně) nebo v pokročilém paralelním režimu (tepelné čerpadlo pracuje a kotel zapíná kvůli vyrovnávací nádrží nebo teplé užitkové vodě v závislosti na možnostech nastavení modelu řízení).	> Ano >Auto
	-5 °C	Nastavte venkovní teplotu, při níž se má aktivovat bivalentní připojení.	Bivalentní připojení 10:34am, PoZapnout: Venkovní tepl.Rozsah: (-15°C-35°C)Postup: ±1°C
	Ano >Po výběru venkovní teploty
	Vzor řízení		Bivalentní připojení 10:34am, PoVzor řízeníAlternativní Paralelní Pokročí [BD2T]^Vybrat [-] Potvrdít
	Alternativní / Paralelní / Pokročilé paralelní
	• Pokud chcete nádrže využít bivalentně, nastavte pokročilé paralelní řazení.
	Vzor řízení >Alternativní
	Vyp	Možnosti pro nastavení externího čerpadla bud ZAPNUTO nebo VYPNUTO během dvojitého provozu. Nastavte na ZAPNUTO, pokud má systém jednoduché dvojité připojení.	Bivalentní připojení 10:34am, PoExterní čerpadlo Z Vyp [.
	Vzor řízení >Pokročilé paralelní
	Topení Výběr nádrže		Bivalentní připojení 10:34am, PoPokročilé paralelní T TUV t
	„Topení“ znamená vyrovnávací nádrž a „TUV“ znamená nádrž TUV.
	Vzor řízení >Pokročilé paralelní >Topení >Ano
	• Vyrovnávací nádrž se aktivuje až po nastavení „Ano“.		Bivalentní připojení 10:34am, PoPokročilé paralelní: Topení Ne t
	-8 °C	Nastavte prahovou teplotu pro spuštění bivalentního tepelného zdroje.	Bivalentní připojení 10:34am, PoZačát. top.: Cílová teplotaRozsah: (-10°C-0°C) ±1°C -8°C t
	0:30	Doba prodlevy do zapnutí bivalentního tepelného zdroje (v hodinách a minutách).	Bivalentní připojení 10:34am,PoZačát. top.: ZpožděníRozsah: (0:00~1:30)Postup: ±0:05 [WZDS]Vybrat [-]Potvrdit
	-2 °C	Nastavte prahovou teplotu pro zastavení bivalentního tepelného zdroje.	Bivalentní připojení 10:34am,PoKonec top.: Cilová teplotaRozsah: (-10°C~0°C) Postup: ±1°C Vybrat [-]Potvrdit
	0:30	Doba prodlevy do vypnutí bivalentního tepelného zdroje (V hodinách a minutách).	Bivalentní připojení 10:34am,PoKonec top.: ZpožděníRozsah: (0:00~1:30) Postup: ±0:05 [ZZWY]Vybrat [-]Potvrdit
	Vzor řízení >Pokročilé paralelní >TUV >Ano
	• Nádrž TUV se aktivuje až po nastavení „Ano“.		Bivalentní připojení 10:34am,PoPokročilé paralelní: TUVAnoNeVybrat [-]Potvrdit
	0:30	Doba prodlevy do zapnutí bivalentního tepelného zdroje (v hodinách a minutách).	Bivalentní připojení 10:34am,PoTUV: ZpožděníRozsah: (0:30~1:30) Postup: ±0:05 Vybrat Potvrd[t-]
Ovládání vstupu připraveného na SG pro dvojitý systém provedte podle níže popsané vstupní podmínky.	> Ano >SG ready
	SG signál Provozní vzor		Bivalentní připojení 10:34am,PoExterní čerpadloZap.Vyp[Vyp][KXZS]Vybrat [-]Potvrdit
	Vcc-bit1 Vcc-bit2
	Otevřit Otevřit	Čerpadlo topení VYP, kotel VYP
	Krátký Otevřit	Čerpadlo topení ZAP, kotel VYP
	Otevřit Krátký	Čerpadlo topení VYP, kotel ZAP
	Krátký Krátký	Čerpadlo topení ZAP, kotel ZAP
Chcete-li provést nastavení související s elektrínou a kotle tak, aby jednotka byla schopna určit, zda v určitém období provozovat tepelné čerpadlo nebo kotel, bude to záviset na provozních nákladech obou zdrojů tepla. Těmito nastaveními jsou cena elektriny, cena kotle, roční období, harmonogram atd.	Vyp	Možnosti pro nastavení externího čerpadla bud'ZAPNUTO nebo VYPNUTO během dvojitého provozu. Nastavte na ZAPNUTO, pokud má systém jednoduché dvojité připojení.	Bivalentní připojení 10: Externí čerpadloZap.VypVybrat [-]Potvrdit
	> Ano >Chytrý
	Vyp	Možnosti pro nastavení externího čerpadla bud'ZAPNUTO, nebo VYPNUTO během dvojitého provozu. Nastavte na ZAPNUTO, pokud má systém jednoduché dvojité připojení.	Bivalentní připojení 10: Externí čerpadloZap.VypVybrat [-]Potvrdit
Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	> Ano > Chytrý > Po výběru externího čerpadla > Cena energie
	- Pro nastavení ceny elektriny vyberteElektrina.- Pro nastavení ceny kotle a jeho účinnostivyberteKotel.	Bivalentní připojení 10:34am,PoCena energie
	> Ano > Chytrý > Po výběru externího čerpadla > Cena energie > Elektrina
	0,0 * / kWh- Pro Elektrinu lze nastavit celkem 10odlišných cen:Cena elektriny 1 ~ cena elektriny 10- Rozsah je 0 ~ 999,9 * / kWh- Stisknutím nebo zadáte obrazovkunastavení, jak ukazuje obrázek 1. Pakzačněte zadáním hodnoty ceny elektriny.- Po ukončení nastavení konkrétní cenyelektriny (např. cena elektriny 1), stisknutím< nebo přejděte na jinou cenu elektriny anastavte ji.* Cenu nastavte podle hodnoty poskytnutéspolečností dodávající elektrinu.	↔Vybrat-
	> Ano > Chytrý > Po výběru externího čerpadla > Cena energie > Kotel
	0,0 * / kWh- Podrobnosti viz metoda nastavení cenyelektriny shora pro nastavení ceny kotle.- Po dokončení nastavení ceny kotle nastavteúčinnost kotle (rozsah: 0 ~ 99 %).0%* Cenu nastavte podle hodnoty poskytnutéspolečností dodávající kotel nebo plyn.	Bivalentní připojení 10:34am,PoCena kotleRozsah: (0~999.9 */kWh)Postup: ±0.1*/kWh

Poznámka:* Nastavení měny závisí na tom, kde tento produkt používáte.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	> Ano > Chytrý > Po výběru externího čerpadla > Harmonogram > Nastavení období
	Období 1 : Pro (znamená zimní období)Období 2 : Bře (znamená jarní období)Období 3 : Čer (znamená letní období)Období 4 : Rij (znamená podzimní období)- Pro nastavení jsou k dispozici 4 roční období celkem- Nastavte výchozí měsíc pro každé roční období.(Např. Když bude Roční období 1 nastaveno na prosinec a Roční období 2 na březen, s měsící prosinec až únor bude zacházeno jako s Ročním obdobím 1).	Bivalentní připojeni 10:34am,PoHarmonogramNastavení obdobíNastavení harmonogramuVybrat Potvrdí[--]Bivalentní připojení 10:34am,PoObdobí 1: Počáteční měsícRozsah: (led~pro)Postup: ±1měsíční Vybrat Potvrdí[--]
	> Ano > Chytrý > Po výběru externího čerpadla > Harmonogram > Nasta: harmonogramuČas začátku (Vzor 1) : 3:00amČas začátku (Vzor 2) : 9:00amČas začátku (Vzor 3) : 4:00pmČas začátku (Vzor 4) : 9:00pm- Pro každé roční období lze celkem nastavit 4 vzorce.Cena (Vzor 1/2/3/4) : 1- Nastavte cílový čas začátku a vhodnou cenu elektriny pro každý vzorec.- Vyberte „1“ pro úpravu jak času začátku, tak ceny elektriny. Vyberte „2“ pro úpravu pouze ceny elektriny.	Bivalentní připojeni 10:34am,PoNastavení harmonogramuObdobí 1 Období 2 Období 3 Vybrat Potvrdí[--] Období 1 10:34am,PoČas začátku Cena(+/-kWh)1. 3:00am 0.0 2. 9:00am 0.0 3. 4:00pm 0.0Vybrat Upraví[--] Bivalentní připojení 10:34am,PoNVybrat 1: Upravit čas a cenu 2: Upravit pouze cenu 1 2Vybrat Potvrdí [--]
Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	- Rozsah zobrazeného času začátku může být „24hodinový“ formát nebo „dopoledne/ odpoledne“ v závislosti na nastavení „Formátu hodin“.- Rozsah ceny elektriny je 0 ~ 10, což zpětně odkazuje na 10 různých cent elektriny nastavených již dříve (pod „Cena energie > Elektrina“: cena elektriny 1 ~ cena elektriny 10). Cena zobrazená v horním pravém rohu signalizuje předchozí nastavenou hodnotu Cena elektriny 1 až Cena elektriny 10. * Když bude cena nastavena na „0“, cena elektriny se bude považovat za 0,0 * / kWh. Když je požadovaná hodnota nastavení 0,0 pro konkrétní čas, je to pro pohodlí instalatéra.		Období 1 10:34am,PoVzor 1: Čas zač.Rozsah: (0.00~23.00) Postup: ±1hodinový →Vybrat Potvrdit]Období 1 10:34am,PoVzor 1: Cena/kWh 0.0 *Rozsah: (0~10) Postup: ±1 →Vybrat Potvrdit[←]
5.12 >*1 Externí vypínač
	Ne
5.13 >*2 Solární připojení
• Optimální připojení řídicií desky je nutno potvrdit volbou ANO, jinak nefunguje.• Pokud optimální připojení řídicií desky nepotvrdíte, příslušné funkce se nezobrazí.• TUV neplatí pro modely WH-ADC.	Ne
	> Ano
	Vyrov. nádrž Výběr nádrže	Solární připojení 10:34am,Po→Vybrat [-]Potvrdit
	> Ano >Po výběru nádrže
	10 °C	Nastavení Δ pro ZAPNUTÍ	Solární připojení 10:34am,PoZapnout ΔTRozsah: (6°C~15°C) Postup: ±1°C →Vybrat [-]Potvrdit
	> Ano >Po výběru nádrže >Tpro ZAPNUTÍ
	5 °C	Nastavení ΔVYPNUTÍ	Solární připojení 10:34am,PoVypnout ΔTRozsah: (2°C~9°C) Postup: ±1°C →Vybrat [-]Potvrdit

*1 Nezobrazuje se, když se venkovní jednotka používá samostatně.

*2 Nezobrazuje se, když se venkovní jednotka používá samostatně a u modelu HYDROMODULU VZDUCH-VODA+ZÁSOBNÍK Panasonic se 2 zónami.

Nabídka		Výchozí nastavení	Možnosti zobrazení / Nastavení
		> Ano >Po výběru nádrže > T pro ZAPNUTÍ	T pro VYPNUTÍ
		5 °C	Nastavení teploty ochrany proti zamrznutíSolární připojení 10:34am, Po och. před zamrznut.Rozsah: (-20°C~10°C)Postup: ±1°C Vybrat [-/-]Potvrdít
		> Ano >Po výběru nádrže > T pro ZAPNUTÍ	T pro VYPNUTÍ
		80 °C Nastavení horní meze	Solární připojení 10:34am, Po max limitRozsah: (70°C~90°C)Postup: ±5°C Vybrat [-/-]Potvrdít
5.14	> *1 Ext. chybové hlásení
				Ne	AnoNe
5.15	> *1 Řízení změny výk.
				Ne	AnoNe
5.16	> *1 SG ready
				Ne	AnoNe
				> Ano >Po výběru kapacity
				120 %	Kapacita (1) a (2) nádrže TUV (v %), topení (v %) a chlazení (ve °C)SG ready 10:34am, Po Kapacita [1-0]: TUVRozsah: (50%~150%) Postup: ±5% 120 %Vybrat [-/-]Potvrdít
				> Ano >Po výběru Spotřeba energie > *Spotřeba zastavení HPU
				*2,*4 3,6kW	*Spotřeba zastavení HPUSG ready 10:34am, Po Spotřeba zastavení HPURozsah: (0.5kW~10.0kW) Postup: ±0.1kW 3.6Vybrat Potvrdít]
				> Ano >Po výběru *Spotřeba zastavení HPU > Spotřeba
				*3 3,6kW	Spotřeba (1) a (2) nádrže TUV (v kW), topení (v kW) a chlazení (ve kW)SG ready 10:34am, Po Spotřeba [1-0]: TUVRozsah: (0.5kW~10.0kW) Postup: ±0.1kW 3.6Vybrat Potvrdít]

Poznámka: * HPU znamená jednotka tepelného čerpadla (venkovní jednotka).
*1 Nezobrazuje se, když se venkovní jednotka používá samostatně.
*2 V závislosti na modelu může být nižší než 3,6 kW.
*3 V závislosti na modelu může být nižší než 3,6 kW nebo vyšší než 3,6 kW.
*4 I když je nastavená hodnota nižší než 3,0 kW, skutečná spotřeba energie může být 3,0 kW způsobená provozem záložního ohřivače.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5.17 >*1 Externí vypínač kompresoru
	Ne	Ano
	> Ano
	Tep. zdroj	Ext. vypínač kompr. 11:34am,PoTopná spir.ojVybrat Potvrdit-]
5.18 > Oběhová kapalina
Nastavení, zda v systému obíhá voda nebo glykol.	Voda	Oběhová kapalina 10:34am,PoGlykolVybrat [-]Potvrdit
5.19 >*1, *2 Přepínač top.-chlaz.
	Ne	Ne
5.20 >*1 Nucený ohřev
Zapnutí nuceného ohřevu ručně (výchozí nastavení) nebo automaticky.	Manuál	Nucený ohřev 10:34am,PoAutoVybrat [-]Potvrdit
5.21 > Nuc. odmraz.
Pokud je nastaven automatický výběr, zaháji venkovní jednotka odmrazování, pokud topení pracuje dlouhou dobu během nízké venkovní teploty.	Manuál	Manuál
5.22 >*1 Signál rozmrazování
Pro zapnutí signálu odmrazování pro zastavení smyčky ventilátoru během odmrazování. (Pokud je signál odmrazování nastaven na ano, dvojitou funkci nebude možné používat)	Ne	AnoNe

*1 Nezobrazuje se, když se venkovní jednotka používá samostatně.

*2 Zobrazi se pouze, když je režim CHLAZENÍ odemčen. (To znamená, když je k dispozici režim CHLAZENÍ)

Nabídka		Výchozí nastavení	Možnosti zobrazení / Nastavení
5.23	> Průtok čerpadla
	Pro nastavení ovládání proměnlivého průtoku čerpadla nebo ovládání pevného provozu čerpadla.	T
5.24	> Odmrazování TUV
	Nechte systém odmrazit horkou vodou a ne jednotkou místnosti, aby bylo v místnosti zajištěno větší pohodlí.	Ano
5.25	> Ovládání topení
	Pro výběr provozního stavu jednotky podle toho, zda dosáhnout rychleji nastavené teploty, nebo ušetřit energii. Když zvolíte „Účinnost“, nastavení času se přepne na 1., 2. a 3. stupeň. Zvýšením času budete pomalu zvyšovat kapacitu.	Pohodlí
		> Účinnost
		0:20
			Ovládání topení 10:34am,PoÚčinnost: Fáze 1Rozsah: (0:00~1:00)Postup: ± 0:05 Vybrat Potvrdít-]
5.26	> Externí měřidlo
	To, který vnější měřič nastavit, závisí na připojení měřiče. Existují měřiče výroby a různé typy elektroměrů. Pro měřiče výroby jsou dva systémy zapojení:a) Systém s jedním měřičem výroby:Pouze měřič vytápění-chlazeníb) Systém se dvěma měřiči výroby:Měřič vytápění-chlazení a měřič zásobníku	Měř. top.-chlaz.: Ne* Měřidlo nádrže : NeMěřidlo elektriny TČ : NeMěřidlo elektriny 1 (PV) : NeMěř.el.2 (Celá budova) : NeMěř.elekt. 3 (Rezerva) : Ne* Dostupné pouze v případě, že jsou jak Měřič vytápění-chlazení, tak Připojení nádrže nastaveny na Ano.	Externí měřidlo 10:34am,PoMěř. top.-chlaz.Měřidlo nádržeMěřidlo elektriny TČMěřidlo elektriny 1 (PV)Vybrat Potvrdít-][Externí měřidlo 10:34am,PoMěřidlo elektriny TČMěřidlo elektriny 1 (PV)Měř.el.2 (Celá budova)Měř.elekt. 3 (Rezerva)Vybrat Potvrdít-]
		>Měř. top.-chlaz.- Když bude tento měřič výroby připojen, měřič vytápění-chlazení nastavte na Ano.- Cílem je měřit výrobu energie jednotky tepelného čerpadla pouze během vytápění a chlazení (systém s jedním měřičem výroby), nebo pouze během topení, chlazení a provozu systému TUV (s dvěma měřidly výroby).	AnoNe

Poznámka: Elektr. znamená „elektřina“ HP znamená „tepelné čerpadlo“

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	>Měřidlo nádrže
	-Když bude tento měřič výroby připojen, měřič zásobníku nastavte na Ano.-Účelem je měřit výrobu energie jednotky tepelného čerpadla během provozu TUV*.* Dostupné pouze v případě, že jsou jak Měřič vytápění-chlazení, tak Připojení nádrže nastaveny na Ano.Měřič zásobníku nastavte na Ano pouze v případě, že je připojen systém se dvěma měřiči výroby.
	>Měřidlo elektriny TČ
	-Když bude tento elektroměr připojen, elektroměr HP nastavte na Ano.-Účelem je měřit spotřebu energie jednotky tepelného čerpadla.
	>Měřidlo elektriny 1 (PV)
	-Když bude tento elektroměr připojen, elektroměr 1 (měřič PV) nastavte na Ano.-Cílem je měřit výrobu energie solárního systému. Tyto údaje budou zobrazeny pouze v cloudu.
	>Měř.el.2 (Celá budova)
	-Když bude tento elektroměr připojen, elektroměr 2 (budova) nastavte na Ano.-Účelem je měřit spotřebu energie budovy.Tyto údaje budou zobrazeny pouze v cloudu.		Ano
	>Měř.elekt. 3 (Rezerva)
	-Když bude tento elektroměr připojen, elektroměr 3 (rezerva) nastavte na Ano.-Účelem je měřit spotřebu energie. Tyto údaje budou zobrazeny pouze v cloudu.
5.27 >Elektrická anoda
Pro povolení či zákaz provozu elektrické anody.	Ano (pro modely -AN)Ne (pro jiné modely než -AN)Ano : zobrazitNe : nezobrazitchyba : bliká	40°C	AnoNe

Poznámka: Elektr. znamená „elektřina“
HP znamená „tepelné čerpadlo“

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5.28 > *1 Rezervní čerpadlo
Volí, zda se rezervní čerpadlo používá v cirkulačním okruhu pro vytápění, nebo v cirkulačním okruhu pro TUV, nebo se nepoužívá.Pokud bude nastaveno na „Ne“, čerpadlo se nepoužívá.Pokud bude nastaveno na „Teplo“, rezervní čerpadlo se používá jako čerpadlo pro cirkulační okruh (pro vytápění/chlazení).Pokud je nastaveno na „DHW“, rezervní čerpadlo cirkuluje teplou užitkovou vodu v okruhu pro TUV, aby se zabránilo vychladnutí teplé užitkové vody.- Pokud je nastaveno na „Komfort“, teplá voda během provozu TUV nepřetržitě cirkuluje.- Pokud je nastaveno na „Účinnost“, rezervní čerpadlo se střídavě ZAPÍNÁ a VYPÍNÁ po nastavení času ZAP/VYP.	Ne
	> TUV
	8:00 am / 8:00	Nastavte čas ZAPNUTÍ čerpadla	TUV 11:34pm,PoČas zapnutí čerpadla: 00 amVybrat [-] Potvrdit
	8:00 pm / 20:00	Nastavte čas VYPNUTÍ čerpadla	TUV 11:34pm,PoČas vypnutí čerpadla: 00 pmVybrat [-] Potvrdit
	Účinnost	Vyberte Komfort nebo Účinnost	TUV 11:34pm,PoPohodlíVybrat Potvrdit
	> TUV > Po výběru Účinnosti
	0:15	Nastavte čas ZAPNUTÍ	TUV 11:34pm,PoČas zap.Rozsah: (0: Postup: ±0
			Vybrat Potvrdit
	0:15	Nastavte čas VYPNUTÍ	TUV 11:34pm,PoČas vypnutíRozsah: (0: Postup: ±0
			Vybrat Potvrdit
5.29 > Externí topení
Nastavte na „ANO“ po instalaci externího topení.(Tato nabídka se zobrazí pouze pro model řidicího modulu (vnitřní jednotka))	Ne
5.30 > Statický tlak
Pokud je nastaveno na „Ne“, ventilátory ve venkovní jednotce se otáčejí normální rychlostí.Pokud je nastaveno na „ANO“, ventilátory ve venkovní jednotce se otáčejí vyšší rychlostí, než je obvyklé, aby reagovaly na vysoký statický tlak.	Ne

*1 Nezobrazuje se, když se venkovní jednotka používá samostatně.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5.31 > *1 Chladicí kapacita
Vybírá chladicí kapacitu.Pokud je nastaveno na„Účinnost“, chlazení se provádípři jmenovité kapacitě proúčinné chlazení.Pokud je nastaveno na„Komfort“, chlazení se provádípři maximální kapacitě.	Účinnost	Pohodlí⚠️Účinnost
Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
6 Instalační nastavení > Nastavení činnosti
Vyvolání čtyř hlavních funkcí nebo režimů.	4 hlavní režimyTopení / *1, *2 Chlazení / *1, *2 Auto / *3 Nádrž		Nastavení činnosti 10:34am,PoTopeníChlazeníAutoNádržVybrat [-]Potvrdít
6.1 > Topení
Nastavení různých teplot vody a okolí pro zapnutí topení.	Tepl. vody pro zap. v rež. top. /Venk. tepl. pro vyp. v rež. top. / T pro zapnutí režimu topení /Topení ZAP/VYP		Nastavení činnosti 10:34am,PoTopeníTepl. vody pro zap. v rež. top.Venk. tepl. pro vyp. v rež. top. T pro zapnutí režimu topeníVybrat [-]Potvrdít
	>Tepl. vody pro zap. v rež. top.
	Kompenzační křivka	Teploty ZAPNUTÍtopení v režimechKompenzační křivkanebo Přímý vstup.	Nastavení činnosti 10:34am,PoTop. zap.: Tepl. vodyKompenzační křivkaKonstantní křivkaVybrat [-]Potvrdít
	>Tepl. vody pro zap. v rež. top. >Kompenzační křivka
	Osa X: -5 °C, 15 °COsa Y: 55 °C, 35 °C	Zadání 4 teplotních bodů(2 na vodorovné ose X, 2 na svislé ose Y).	Top. zap.: Tepl. vody:Zóna155°C7535°C20-20 185°C 15°C↔ [-] PotvrdítVybrat
	• Rozsah teplot: Osa X: -20 °C ~ 15 °C, osa Y: Viz níže• Rozsah teplot pro zadání na ose Y:Model WH-WXG: 25 °C ~ 75 °CBez ohledu na výše uvedená nastavení existuje limit teploty vody. Postupujte podle provozních podmínek na straně 3.• Pokud vyberete 2zónový systém, je třeba zadat i 4 teplotní body pro zónu 2.• Pokud máte jen 1zónový systém, neobrazí se nastavení „Zóna1“ a „Zóna2“.
	>Tepl. vody pro zap. v rež. top. >Konstantní křivka
	35 °C	Teplota pro ZAPNUTÍtopení	Nastavení činnosti 10:34am,PoTop. zap.: Tepl. vody:Zóna2Rozsah: (25°C~75°C)Postup: ±1°C35°C↔ Vybrat Potvrdít
	• Rozsah nastavení Min.–Max. je 25 °C ~ 75 °C:Model WH-WXG: 25 °C ~ 75 °CBez ohledu na výše uvedená nastavení existuje limit teploty vody. Postupujte podle provozních podmínek na straně 3.• Pokud vyberete 2zónový systém, je třeba zadat teplotní bod pro zónu 2.• Pokud máte jen 1zónový systém, neobrazí se nastavení „Zóna1“ a „Zóna2“.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.

*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

*3 Zobrazí se pouze v případě, že je Připojení nádrže Ano.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	> Venk. tepl. pro vyp. v rež. top.
	> Venk. tepl. pro vyp. v rež. top. > Venkovní teplota VYPNUTÍ topení.
	24 °C	Nastavte venkovní teplotu tak, aby se ohřev zastavil.Rozsah nastavení je 6°C~35°C
	> Venk. tepl. pro vyp. v rež. top. > Venkovní teplota ZAPNUTÍ topení.
	23 °C	Nastavte venkovní teplotu tak, aby se zapnulo vytápění.Nastavení rozsahu je 5 °C~X°C (X je teplota VYPNUTÍ vytápění -1)
	> Venk. tepl. pro vyp. v rež. top. > Doba prodlevy ZAPNUTÍ topení.
	0:30 min	Nastavte dobu zpoždění od vypnutí topení do zapnutí topení.
	> Δ pro zapnutí režimu topení
	5 °C	Nastavte Δ pro topení na ZAP.* Toto nastavení nebude k dispozici pro nastavení, když je průtok čerpadla nastaven na max. zatížení.
	> *1 Topení ZAP/VYP
	> Topení ZAP/VYP> Venk. teplota pro zap.zálož.spir.
	0 °C	Teplota pro ZAPNUTÍ ohřívače
	> Topení ZAP/VYP> Doba zpoždění pro ZAPNUTÍ topení
	0:30 min	Doba zpoždění pro zapnutí topení
	> Topení ZAP/VYP> Teplota vody pro ZAPNUTÍ topení
	-4 °C	Nastavení teploty vody pro zapnutí z nastavené teploty vody.

*1 Nezobrazuje se, když se venkovní jednotka použivá samostatně.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	>Topení ZAP/VYP>Teplota vody pro VYPNUTÍ topení
	-2°C	Nastavení teploty vody pro vypnutí z nastavené teploty vody.	Nastavení činnosti 10:34am,Po Topení VYP: ΔT cílové tepl. Rozsah: (-8°C~0°C) Postup: ±1°C Vybrat [-]Potvrdít
6.2 >*1,*2 Chlazení
Nastavení různých teplot vody a okolí pro zapnutí chlazení.	Teploty vody pro ZAPNUTÍ chlazení a△T pro ZAPNUTÍ režimu chlazení.		Nastavení činnosti 10:34am,Po Chlazení Tepl. vody pro zap. v rež. chlaz. ΔT pro zapnutí režimu chlazení Vybrat [-]Potvrdít
	>Tepl. vody pro zap. v rež. chlaz.
	Kompenzační křivka	Teploty ZAPNUTÍ chlazení v režimech Kompenzační křivka nebo Přímý vstup.	Nastavení činnosti 10:34am,Po Chlaz. zap.: Tepl. vody Kompenzační křivka Konstantní křivka Vybrat [-]Potvrdít
	>Tepl. vody pro zap. v rež. chlaz.>Kompenzační křivka
	Osa X: 20°C, 30°C Osa Y: 15°C, 10°C	Zadání 4 teplotních bodů (2 na vodorovné ose X, 2 na svislé ose Y)	Chlaz. zap.: Tepl. vody: Zóna1 15°C 20°C 10°C 5 15 20°C 30°C 30 Vybrat [-]Potvrdít
	•Pokud vyberete 2zónový systém, je třeba zadat i 4 teplotní body pro zónu 2. •Pokud máte jen 1zónový systém, neobrazí se nastavení „Zóna1“ a „Zóna2“.
	>Tepl. vody pro zap. v rež. chlaz.>Konstantní křivka
	10°C	Nastavení teploty pro ZAPNUTÍ chlazení	Nastavení činnosti 10:34am,Po Chlaz. zap.: Tepl. vody:Zóna2 Rozsah: (5°C~20°C) Postup: ±1°C Vybrat [-]Potvrdít
	•Pokud vyberete 2zónový systém, je třeba zadat teplotní bod pro zónu 2. •Pokud máte jen 1zónový systém, neobrazí se nastavení „Zóna1“ a „Zóna2“.
	>Δ pro zapnutí režimu chlazení
	5°C	Nastavení △T pro ZAPNUTÍ chlazení * Toto nastavení nebude k dispozici pro nastavení, když je průtok čerpadla nastaven na max. zatížení.	Nastavení činnosti 10:34am,Po Chlaz. zap.: ΔT Rozsah: (1°C~15°C) Postup: ±1°C Vybrat [-]Potvrdít

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneři.
*2 Zobrazi se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
6.3 >*1, *2 Auto
Automatické přepnutí z Chlazení na Topení nebo obráceně.	Venkovní teplota pro přepnutí z Chlazení na Topení nebo obráceně.Ven. tep. pro rež. (top. do chla.) /Ven. tep. pro rež. (chla. do top.)		Nastavení činnosti 10:34am,PoAutoVen. tep. pro rež. (top. do chla.)Ven. tep. pro rež. (chla. do top.)Vybrat [–]Potvrdít
	> Ven. tep. pro rež. (top. do chla.)
	15 °C	Venkovní teplota pro přepnutíz Topení na Chlazení.	Nastavení činnosti 10:34am,PoAuto:Venkovní tepl. (Top. do chla)Rozsah: (11°C~25°C)Postup: ±1°C Vybrat [–]Potvrdít
	> Ven. tep. pro rež. (chla. do top.)
	10 °C	Venkovní teplota pro přepnutíz Chlazení na Topení.	Nastavení činnosti 10:34am,PoAuto:Venkovní tepl. (Chla. do top)Rozsah: (5°C~14°C)Postup: ±1°C Vybrat [–]Potvrdít
6.4 >*3 Nádrž
Nastavení funkcí pro nádrž.	Provoz. Čas podlah. Top. (max) /Provoz. čas ohřevu nádrže (max) /Teplota opět. ohřevu nádrže /Sterilizace		Nastavení činnosti 10:34am,PoNádržProvoz. Čas podlah. Top. (max)Provoz. čas ohřevu nádrže (max)Teplota opět. ohřevu nádržeVybrat [–]Potvrdít
	• Displej zobrazuje 3 funkce najednou.
	> Provoz. Čas podlah. Top. (max)
	8:00	Max. doba zapnutí ohřívače vany kondenzátu(v hodinách a minutách)	Nastavení činnosti 10:34am,PoNádrž:Čas podlah.top. (max)Rozsah: (0:30~10:00)Postup: ±0:30 [8:00]Vybrat [–]Potvrdít
	> Provoz. čas ohřevu nádrže (max)
	1:00	Max. doba dohřívání nádrže(v hodinách a minutách)	Nastavení činnosti 10:34am,PoNádrž:Čas ohřevu (max)Rozsah: (0:05~4:00)Postup: ±0:05 [1:00]Vybrat [–]Potvrdít
	> Teplota opět. ohřevu nádrže
	-8 °C	Nastavte teplotu pro dohřátí vody v nádrži.	Nastavení činnosti 10:34am,PoNádrž:Teplota opět. ohřevuRozsah: (-12°C~-2°C)Postup: ±1°C [8 °C]Vybrat [–]Potvrdít

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).
*3 Zobrazí se pouze v případě, že je Připojení nádrže Ano.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	> Sterilizace
	Pondělí	Na 1 nebo více dnů v týdnu lze nastavit sterilizaci.Ne / Po / Út / St / Čt / Pá / So	Nastavení činnosti 10:34am,PoSterilizace: Den
			Ne	Po	Út	St	Čt	Pá
			—	√	—	—	—	—
			↔Den	↔☑/☐			[←]Potvrdit
	> Sterilizace: Čas
	12:00	Čas ve vybraném dnu (dnech) v týdnu, kdy se nádrž sterilizuje0:00 až 23:59	Nastavení činnosti 10:34am,PoSterilizace: Čas12:00 pm→Vybrat [←]Potvrdit
	> Sterilizace: Teplota varu
	65 °C	Nastavení teplot varu pro sterilizaci nádrže.	Nastavení činnosti 10:34am,PoSterilizace: Teplota varu*1Rozsah: (55°C~65°C)Postup: ±1°C65 °CVybrat [←]Potvrdit
	> Sterilizace: Prov. čas (max)
	0:10	Nastavení délky sterilizace(v hodinách a minutách)	Nastavení činnosti 10:34am,PoSterilizace: Prov. čas (max)Rozsah: (0:05~1:00)Postup: ±0:050:10→Vybrat [←]Potvrdit

7 Instalační nastavení >Servisní nastavení
7.1 > Max. otáčky oběh. čerpadla
Nastavení max. otáček čerpadla.	Nastavení průtoku, max. provozu a ZAPNUTÍ/VYPNUTÍ čerpadla.Průtok: XX.X l/mMax prov.: 0x40 až 0xFE,Čerpadlo: Zap./Vyp/Odvzduš.	Servisní nastavení 10:34am,Po
		Průtok	Max prov. Provoz
		46.0 l/m	0xCE Vyp
		→Vybrat
7.2 > *2 Otáčky čerpadla zóny 2
Chcete-li nastavit otáčky čerpadla zóny 2.	Průtok: XX.X l/mMax prov.: 0x46 ~ 0xC5,Čerpadlo: Zap./Vyp	Servisní nastavení 11:34pm,Po
		Průtok	Max prov. Provoz
		10.0 l/m	0x50 Vyp
		→Vybrat

*1 Při použití externího topení, 55°C \~ 75°C.

*2 Zobrazi se pouze v prípadě modelu HYDROMODULU VZDUCH-VODA+ZÁSOBNÍK Panasonic se 2 zónami.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
7.3 > Vysouš. Podl
Vysoušení betonu (stěn, podlah atd.) na stavbě.Tuto nabídku nevyužívejte k žádným jiným účelům a nikdy jindy než při stavbě.	Úpravou nastavte teplotu vyschlého betonu.Zap./Upravit		Servisní nastavení 10:34am,PoVysouš. PodlZap.UpravitVybrat [←]Potvrdit
	> Upravit
	Fáze: 1Teplota: 25 °C	Teplota ohřevu pro vysoušení betonu.Vyberte požadované fáze: 1 až 10,rozsah: 1 až 99	Servisní nastavení 10:34am,PoVysouš. Podl: 1/10Rozsah: (25°C~55°C)Postup: ±1°C *Vybrat [←]Potvrdit
	> Zap.
	Potvrzení nastavených teplot vysoušení betonu, rozsah.		Servisní nastavení 10:34am,PoVysouš. Podl: StavFáze : 1/10Požad. teplota vody : 25°CSkutečná tepl. vody :25°C/25°C[◎]Vyp
7.4 > Servisní kontakt
Nastavení až 2 kontaktních čísel a jmen pro uživatele systému.	Jméno a telefonní číslo servisního technika.Kontakt 1 / Kontakt 2		Servisní nastavení 10:34am,PoServisní kontakt:Kontakt 1Kontakt 2Vybrat [←]Potvrdit
	> Kontakt 1 / Kontakt 2
	Kontaktní jméno a telefonní číslo.Jméno / ikona telefonu		Servisní kontakt 10:34am,PoKontakt 1Jméno : Bryan Adams: 08812345678Vybrat [←]Upravit
	Zadejte jméno a čísloJméno kontaktu: písmena a až z.Číslo kontaktu: 1 až 9		Kontakt-1ABC/abc 0-9/jinéABCDEFGH I JKLMNOPQRS TUVWXYZ abcdefgh i Zpět jklmnopqr s tuvwxyz Potvr<=> Vybrat [←]VstupČíslo:1 2 3 (4 5 6 )7 8 9 - Zpět* 0 # Potvr<=> Vybrat [←]Vstup
8 Instalační nastavení > Nast. Dálk. ovladače
• Pro výběr podle toho, zda použít jedno dálkové ovládání nebo dvě dálková ovládání.• Vyberte Jediné, když je připojeno jedno dálkové ovládání. Vyberte Dvojí, když jsou připojena dvě dálková ovládání. Druhé dálkové ovládání lze použít k regulaci teploty místnosti 2. zóny.	Jediný	Výběr jednoho nebo dvou dálkových ovládání.	JedinýDvojitý
		Když bude vybrán Dvojí, hlavní dálkové ovládání (RC-1) začne komunikovat s druhým dálkovým ovládáním (RC-2) a zobrazí se „Probíhá synchronizace RC-1 a RC-2“.Jsou připraveny k použití poté, co zmizí tato rozevírací obrazovka.	Probíhá synchronizace dálk. ovladače 1 a dálk. ovladače 2!
		Když dojde k poruše komunikace u obou dálkových ovládání, zobrazí se „Porucha komunikace s RC-2“.	Komunikace s dálkovým ovladačem 2 selhala![→] Zavřít

K zajištění optimální výkonnosti systému je nutné pravidelné čištění. Porad'te se s autorizovaným prodejcem/specialistou.

• Před čištěním odpojte přívod napájení.
• Nepoužívejte benzin, ředidlo, lešticí prášek ani uhlovodíkové rozpouštědlo.
• Používejte pouze mýdlo (≈ pH7) nebo neutrální čisticí prostředek pro domácnost.
• Nepoužívejte vodu teplejší než 40 °C.

Pravidelné kontroly

Kontrola tlaku vody

• Zkontrolujte, zda je tlak vody v mezích 0,5 až 4,0 bar.
• Pokud je tlak vody vyšší, porad'te se s autorizovaným prodejcem/specialistou.
• Tlak vody lze kontrolovat následující metodou:
• Viz „Tlačitka a displej dálkového ovladače“ ^H - Přejděte na Kontrola systému > Systémové informace > Tlak vody

Venkovní Jednotka

• Neblokujte vstup a výstup vzduchu. Jinak hrozí snížení výkonu nebo porucha systému. Odstraňte překážku omezující výměnu vzduchu.
• Pokud sněží, ometejte a odstraňujte z venkovní jednotky sníh, aby nedošlo k ucpání vstupu a výstupu vzduchu.
• Bezpečnostní přetlakový ventil v tomto vodním okruhu musí být zcela uzavřený a nesmí uvolňovat žádnou vodu.
  Bezpečnostní přetlakový ventil

Vodní fi Itr

• Vodní filtr čistěte nejméně jednou ročně. Jinak hrozí zanesení fi Itru a porucha systému. Poradťe se s autorizovaným prodejcem/specialistou.
• Odstraňte magnet, poté odstraňte prach, který se uvnitř nahromadil.
  * Viz bod Údržba v manuálu pro instalaci VENKOVNÍ JEDNOTKY TEPELNÉHO ČERPADLA VZDUCH-VODA.

Sada magnetických vodních fi ltrů

Vnitřní jednotka

• Nestříkejte vodu přímo na jednotku. Jednotku pouze otírejte měkkým suchým hadříkem.
• Po servisu nebo údržbě se ujistěte, že je přední deska vrácena na místo.

Bezpečnostní přetlakový ventil

Tento hydromodul vzduch-voda + zásobník má jeden bezpečnostní ventil.

- Bezpečnostní přetlakový ventil ZÁSOBNÍKU po použití horké užitkové vody uvolňuje malé množství vody. Je to kvúli tomu, že studená voda, která vstupuje do

ohřívače vody, se rozpíná při ohřevu, což způsobuje nárůst tlaku a otevření bezpečnostního ventilu.

Bezpečnostní přetlakový ventil

Tipy: Pokud zařízení delší dobu nebudete používat

Nevypínejte napájení.

Vypnutí napájení zastaví automatický mrazové teploty způsobí zadření vodního čerpadla a způsobí únik vody nebo poruchu dílů kvůli zmrznutí vody.

Informace: Kdy systém nelze používat

Odpojte přívod napájení

poté se porad'te s autorizovaným prodejcem/specialistou, pokud nastane cokoli z níže uvedeného:

• Abnormálně hlučný provoz.
• Únik vody z vnitřní jednotky.
• Časté vypínání jističe.
• Napájecí kabel se nadměrně ohřívá.

- Do dálkového ovládače se dostala voda/cizí částice.

Údržba

Pokud bude tlak v systému OKRUHU příliš nízký, musí se provést doplnění. Další informace naleznete v manuálu pro instalaci.

V případě opakovaného plnění systému OKRUHU, nebo v případě, že se z vnitřního modulu ozývají bublavé zvuky, bude možná zapotřebí systém odvzdušnit. Provádí se to následovně:

1. Vypněte napájení vnitřního modulu.
2. Vnitřní modul odvzdušněte pomocí odvzdušňovacích ventilů a zbytek systému klimatizace přes příslušné odvzdušňovací ventily.
3. Dále doplňujte a odvzdušňujte, dokud nebude odstraněn veškerý vzduchu a tlak nebude správný.
   Systém klimatizace může vyžadovat doplnění po odvzdušnění.
   Ve vzácných případech může dojít k přimíchání hořlavého plynu, proto při odvětrávání udržujte mimo zdroje zápalu a dobře větrejte.

Uživatel

• Aby zajistil optimální výkon jednotek, může uživatel prohlížet a odstraňovat veškeré překážky na vstupních a výstupních vzduchových otvorech venkovní jednotky.
• Uživatelé by se neměli pokoušet servisovat nebo vyměňovat díly zařízení.
• Pro pravidelnou kontrolu kontaktujte autorizovaného prodejce/specialistu.
• Kontaktujte autorizovaného prodejce/specialistu v případě, že je do vnitřní jednotky vestavěn síťový adaptér, a proto ji uživatel nemůže obsluhovat.

Prodejce/specialista

• Abyste zajistili bezpečnost a optimální výkon jednotek, je třeba, aby autorizovaný prodejce/specialista pravidelně prováděl jak sezónní prohlídky jednotek, tak funkční kontroly RCCB/ELCB, externí kabeláže a potrubí.
• Pokud bude nainstalována Sada vodních filtrů specifická pro Zásobník užitkové vody, je důležité provádět pravidelně servis Sady vodních filtrů.

Následující příznaky neznamenají závadu.

Příznak Příčina
Zvuk vody protékající systémem.	Průtok chladiva jednotkou.
Prodleva několik minut po restartování.	Jde o prodlevu chránící kompresor.
Voda/pára z venkovní jednotky.	Dochází ke kondenzaci na trubkách nebo odpařování z trubek.
Pára se objevuje, pokud je venkovní jednotka v režimu topení.	Příčinou je odmražování tepelného výměníku.
Venkovní jednotka nefunguje.	Příčinou je ochrana integrovaná v systému pro případ, že se venkovní teplota dostane mimo provozní rozsah.
Systém se vypne.	Příčinou je ochrana integrovaná v systému. Pokud teplota vstupní vody klesne pod 18 °C, vypne se kompresor a zapne se záložní topení pro zásobník.
Systém se těžko zahřívá.	Pokud se současně ohřívá panel i podlaha, může klesnout teplota teplé vody a tím klesne topný výkon systému.Při nízké teplotě venkovního vzduchu může ohřev systému trvat déle.Výstup nebo vstup venkovní jednotky je zablokován, například sněhem.Při nízké nastavené teplotě výstupní vody může ohřev systému trvat déle.
Systém se nezahřeje okamžitě.	Ohřev systému chvíli trvá, pokud je voda zpočátku studená.
Pokud bylo záložní topení pro zásobník vypnuto, automaticky se ZAPNE.	Příčinou je ochrana integrovaná v tepelném výměníku a vodního okruhu.
Systém se automaticky zapne i v případě, že není nastaven časovač.	Byl nastaven časovač sterilizace.Režim proti ulpívání běží automaticky každé pondělí v 3:00 dopoledne.
Hlasitý průtok chladiva po dobu několika minut.	Příčinou je aktivace odmražování při venkovní teplotě nižší než -10 °C.
*1. *2 Režim CHLAZENÍ není k dispozici.	Systém je blokován, dostupný je pouze režim TOPENÍ.

Než zavoláte servis, zkontrolujte níže uvedené.

Příznak Kontrola
Provoz v režimu TOPENÍ/ ^* , ^※2 CHLAZENÍ neprobíhá efektivně.	Nastavte správně teplotu.Zavřete ventil ohřivače/chladiče panelu.Odstraňte ucpání vstupu a výstupu venkovní jednotky.
Hlučný provoz.	Vnitřní nebo venkovní jednotka nebyla instalována vodorovně.Správně zavřete víko.
Systém správně nefunguje.	Zásah/aktivace jističe.
Provozní LED nesvítí nebo se nicnezobrazuje na dálkovém ovladači.	Napájení pracuje správně nebo došlo k výpadku elektriny.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.

*2 Zobrazi se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

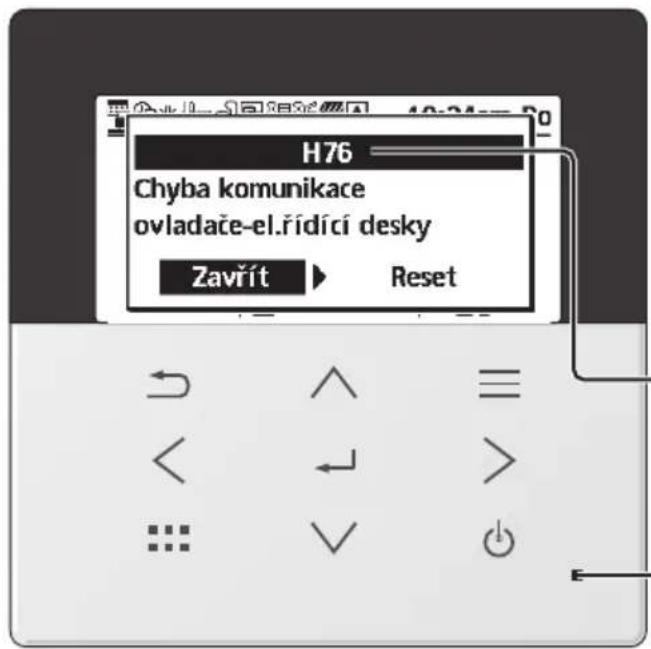

H76 Chyba komunikace ovladače-el.rídici desky Zavřít > Reset

Následuje prěhled chybových kódů, které se mohou objevit na displeji, pokud nastal problém s nastavením nebo provozem systému.

Zobrazí-li se na displeji chybový kód jako v příkladu níže, zavolejte na číslo uložené v dálkovém ovladači nebo nejbližšímu oprávněnému instalačnímu technikovi.

Všechny spínače jsou vypnuty, kromě < a > .

Číslo chyby

Č. chyby Vysvětlení

H12 Nesoulad kapacity
H15 Chyba čidla kompresoru
H17 Chyba čerpadla zóny 2
H20 Chyba oběhového čerpadla
H21 Chyba tlaku vody
H22 Chyba nímače zásobníku 2
H23 Chyba čidla chladivového okruhu
H27 Chyba servisního ventilu
H28 Chyba čidla solárního okruhu
H31 Chyba teplotního bazénového čidla
H36 Chyba čidla vyrovnávací nádrže
H42 Ochrana nízkého tlaku
H43 Chyba čidla zóny 1
H44 Chyba čidla zóny 2
H62 Chyba průtoku vody
H64 Chyba čidla vysokého tlaku
H65 Chyba cirkulace vody při odmražování
H67 Chyba externího termistoru 1
H68 Chyba externího termistoru 2
H70 Přetižení záložního topení
H72 Chybanímače zásobníku 1
H74 Chyba komunikace el. řídící desky
H75 Ochrana při nízké teplotě vody
H76	Chyba komunikace RC-1 a vnitřníChyba komunikace RC-1 a RC-2
H90 Chyba komunikace vnitřní/venkovní jednotky
H91 Přetižení topení zásobníku
H98 Ochrana před vysokým tlakem
H99 Prevence vnitřní námrazy

Č. chyby Vysvětlení

F12 Byl aktivován tlakový spínač
F14 Nedostatečné otáčky kompresoru
F15 Zablokování motoru ventilátoru
F16 Proudová ochrana
F20 Ochrana před přetížením kompresoru
F22 Ochrana před přetížením tranzistorového modulu
F23 Abnormalní operace špičky DC
F24 Chyba chladivového okruhu
F25 *	1. *2Chyba cyklu chlazení/topení
F27 Chyba tlakového spínače
F30 Chyba teplotního čidla 2 výstupu vody
F32	Chyba vnitřního termostatu RC-1Chyba vnitřního termostatu RC-2
F35 Chyba komunikace vnějšího měříče
F36 Chyba venkovního teplotního čidla
F37 Chyba teplotního čidla vstup vody
F40 Chyba venkovního teplotního čidla na výtlaku
F41 Chyba kompenzace účiníku
F42 Chyba čidla venkovního tepelného výměníku
F45 Chyba teplotního čidla vody na výstupu
F46 Odpojení proudového transformátoru
F48 Chyba teplotního čidla na výstupu výparníku
F49 Chyba teplotního čidla obtoku na výstupu
F50 Chyba čidla vstupu vody 2
F51 Chyba čidla na výstupu ekonomizéru
F52 Chyba čidla vstupu obtoku
F53 Nadproudová ochrana hlavního expanzního ventilu
F54	Nadproudová ochrana obtokového expanzníhoventilu
F55 Elektrická chyba anody
F56	Chyba středního čidla vnějšího výměníku tepla
F95 *	1. *2Chyba vysokého tlaku chlazení

* Některé chybové kódy se nemusí vztahovat k vašemu modelu. Přesné informace vám poskytne autorizovaný prodejce/specialista.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (tzn. pokud lze režim CHLAZENÍ využít).

Informace pri připojení k sit'ovému adaptéru (díly příslušenství pro venkovní jednotku, dily příbaleného příslušenství pro HYDROMODUL VZDUCH-VODA+ZÁSOBNÍK Panasonic)

VAROVÁNÍ

Před použitím zkontrolujte bezpečnost v oblasti tepelného systému vzduch-voda. Ověřte si před zahájením provozu, zda v okolí jsou lidé a živá příroda.

Nesprávný provoz způsobený nedodržením pokynů může způsobit újmu a poškození.

Před zahájením provozu si ověřte následující (uvnitř budov)

- Stav nastavení časovače. Nepředvídatelné zapnutí/vypnutí může způsobit závažné poranění osob nebo škodu na živé přírodě.

Před zahájením provozu a během něj si ověřte následující (vně budov)

• Pokud je známo, že se někdo v objektu nachází, oznamte osobě z vnějšku před vlastní činností, že bude probíhat nastavení provozu.
  Cílem je zabránit náhlému šoku pro osobu a jakémukoliv závažném zdravotnímu problému způsobenému změnou provozu.
• Nepoužívejte toto zařízení v případě, že je v objektu dítě, tělesně postižená osoba nebo starší osoba, která není schopna sama zařízení v objektu obsluhovat.
• Často kontrolujte nastavení a provozní stav.
• Když se objeví chybový kód, zastavte provoz a konzultujte autorizovaného prodejce nebo specialistu.

Před použitím si ověřte

- Systém nemusí být použitelný za špatných podmínek pro komunikaci. Po provozu zkontrolujte „Provozní stav“ na displeji použití. Při dálkové obsluze může nastat následující situace.

• Nemůže pracovat, provozní čas se nezobrazí.
• Provoz voda–vzduch se nezobrazí, pokud je obsluha nastavena vně objektu.
• Doporučuje se uzamknout obrazovku na chytrém telefonu, aby nedošlo k chybné obsluze.
• Nepoužívejte jiný dálkový ovladač, komunikační a obslužné zaňzení, které nestanovil autorizovaný prodejce nebo specialista.
• Používejte podle smluvních „Podmínky služby“ a „Nakládání s osobními údaji“ Panasonic Smart Application.
• Při dlouhodobém nepoužívání Panasonic Smart Application odpojte síťový adaptér od zařízení.

Informace ohledně sběru a likvidace zařízení na konci životnosti

Jen pro státy Evropské unie a země s fungujícím systémem recyklace a zpracování odpadu.

Tyto symboly na výrobcích, jejich obalech a v doprovodné dokumentaci upozorňují na to, že se použitá elektrická a elektronická zařízení, včetně baterií, nesmějí likvidovat jako běžný komunální odpad.

Aby byla zajištěna správná likvidace a recyklace použitých výrobků a baterií, odevzdávejte je v souladu s národní legislativou na příslušných sběrných místech.

Správnou likvidací přispějete k úspoře cenných přirodních zdrojů a předejdete možným negativním dopadům na lidské zdraví a životní prostředí.

O další podrobnosti o sběru a recyklaci odpadu požádejte místní úřady.

Při nesprávné likvidaci tohoto druhu odpadu se vystavujete postihu podle národní legislativy.

Pro jiné než soukromé uživatele v EU a v některých jiných evropských zemích

Pokud chcete likvidovat elektrické nebo elektronické zařízení, obraťte se na prodejce nebo dodavatele. [Informace ohledně likvidace v nečlenských zemích EU]

Tyto symboly platí pouze v EU. Pokud chcete likvidovat elektrické nebo elektronické zařízení, obraťte se na místní úřad nebo prodejce.

Symboly: Vysvětlení symbolů, které se mohou objevit v této příručce.

VAROVÁNÍ	Tento symbol znamená, že zařízení používá hořlavé chladicí médium patřící do bezpečnostní skupiny A3 dle ISO 817. Pokud dojde k úniku chladicího média, může v přítomnosti zdroje vznícení dojít k požáru/výbuchu.		Tento symbol znamená, že je třeba si pečlivě přečíst návod k obsluze.
	Tento symbol ukazuje, že s tímto zařízením by měli pracovníci servisu zacházet podle instalačních pokynů.		Tento symbol znamená, že další informace jsou uvedeny v návodu k obsluze a/nebo v instalačních pokynech.

Country Hotline Phone Number	Country Hotline Phone Numb
Austria 0800 - 700666 Hungary +	36 1 382 60 60
Baltic [phone] Netherlands +	31(0)736402538
Bulgaria [phone] Norway +	47 210 339 99
Croatia [phone] Poland +	48 22 29 53 727
Czech Republic [phone]	Spain [phone]
Denmark	[phone]
Finland	[phone]
France [phone]	UK/Ireland
Germany	0800 - 2002223

Vyrobil:

Panasonic Corporation

Osaka 571-8501, Japonsko

Website: http://www.panasonic.com

Oprávněný zástupce v EU:

Winsbergring 15, 22525 Hamburk, Německo

Contact in the UK:

- Valige režiim ∧nuppudega.
