ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DW771 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 109

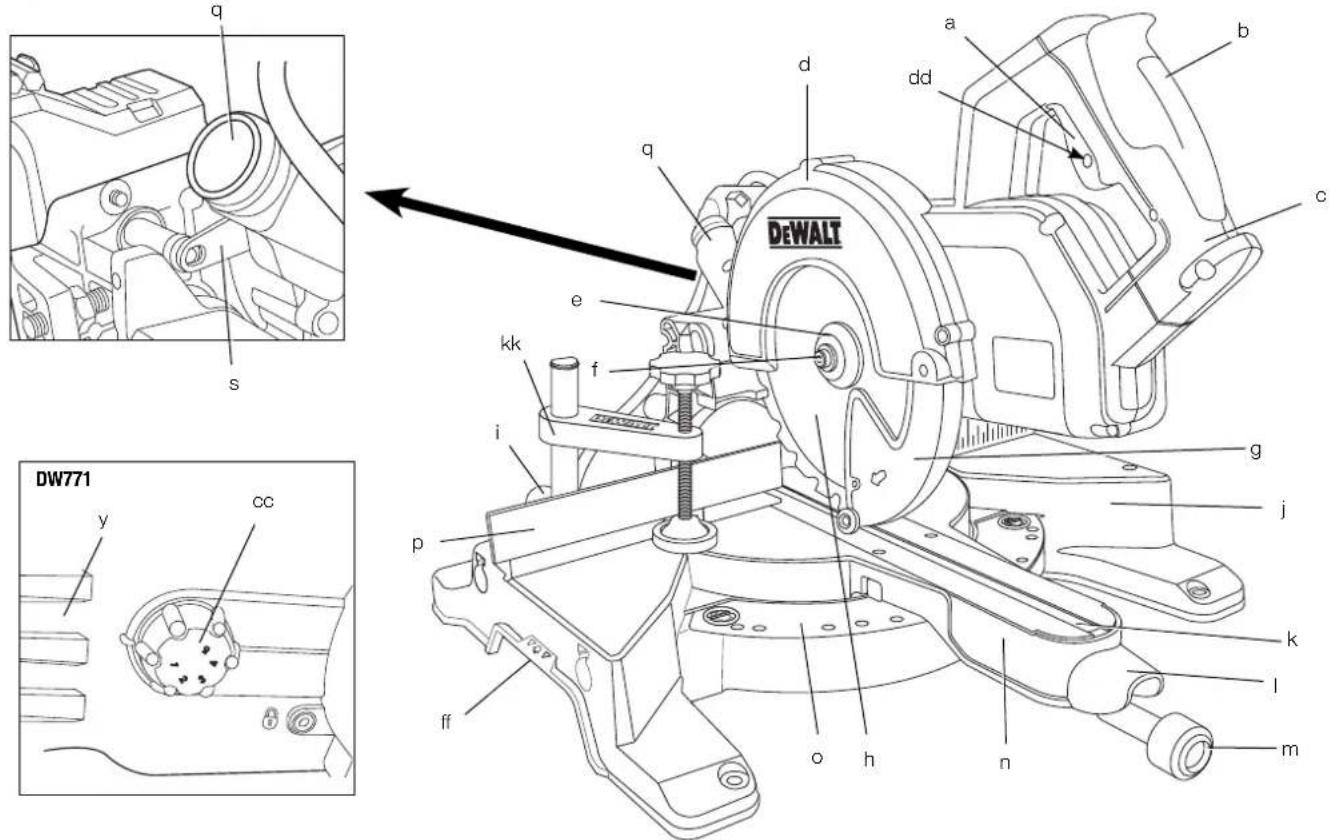

Figure 1

q s e k f i p ff o h n m k l j g ck DeWALT DW771

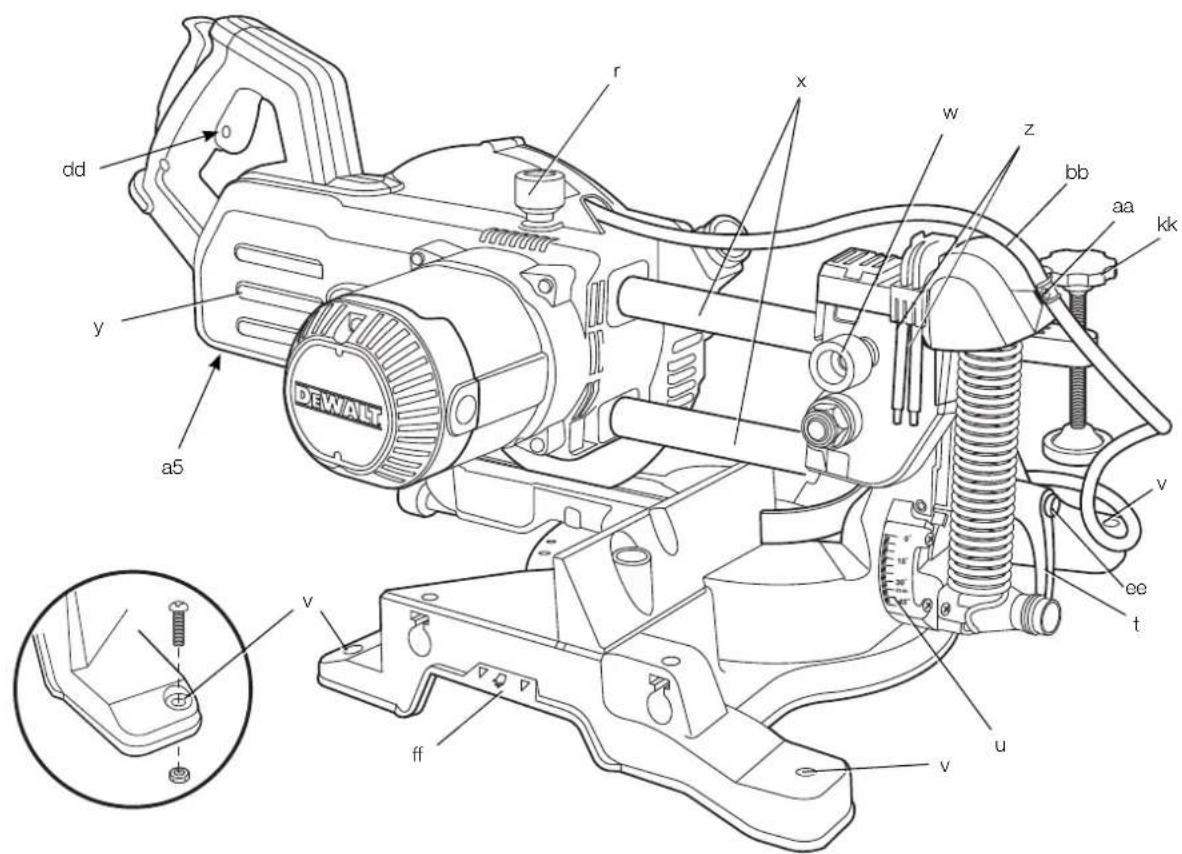

Figure 2

dd y a5 r x w z bb aa kk v ee t u v ff v

Figure 11 Figure 12

DW770, DW771, DW777 Γωνιακό πριόνι εγκάρσιας κοπής

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

	DW770	DW771	DW777
Táση		V		230
Túπος				1	2
Iσχύς εισόδου		W		1600
Διάμετρος λεπίδας		mm	216		216
Εσωτερική διάμετρος λεπίδας		mm	30	30	30
Μέγιστη ταχύτητα λεπίδας		min ^-1	6300	2600-5200	6300
Λοξοτομή(μέγιστες θέσεις)		αριστερά και δεξιά	50°	50°	50°
Φαλτσογωνία(μέγιστες θέσεις)		αριστερά	48°	48°	48°
Σύνθετη γωνιακή κοττή		Φαλτσογωνία	45°	45°	45°
		Λοξοτομή	45°	45°	45°
Ικανότητες
Εγκάρσια κοττή 90°		mm	60 x 270	60 x 270	60 x 270
Λοξοτομή 45°		mm	60 x 190	60 x 190	60 x 190
Λοξοτομή 48°		mm	60 x 180	60 x 180	60 x 180
Φαλτσογωνία 45°		mm	48 x 270	48 x 270	48 x 270
Φαλτσογωνία 48°		mm	45 x 270	45 x 270	45 x 270
Συνολικές διαστάσεις		mm	460 x	460 x	460 x
			560 x 430	560 x 430	560 x 43
Βάρος		kg	14,0	15,0	15,0
L_PA (ηχητική πίεση)		dB(A)	93	91	93
K_PA (αβεβαιότηταηχητικής πίεσης)		dB(A)	3	3	3
L_WA (ακουστική ισχύς)		dB(A)	104	102	104
K_WA (αβεβαιότηταακουστικής ισχύος)		dB(A)	3,9	3,2	3,9

Συνολικές τιμές κραδασμών (διανυσματικό άθροισμα στους τρεις άξονες), καθορισμένες σύμφωνα με το πρότυπο EN 61029:

Τιμή εκπομπής κραδασμών α _h

Το επίτεδο εκπομπής κραδασμών που αναφέρεται στο παράν ενημερωτικό φυλλάδιο, μετρήθηκε σύμφωνα με τυποποιημένη δοκιμή που αναφέρεται στο πρότυπο EN 61029 και μπορεί να χρησιμοποιηθεί για σύγκριση μεταξύ εργαλείων. Μπορεί να χρησιμοποιηθεί για την αρχική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το αναφερόμενο επίπεδο εκπομπής κραδασμών αντιστοιχεί στις βασικές εφαρμογές του εργαλείου. Ωστόσο, εάν το εργαλείο χρησιμοποιηθεί σε άλλες εφαρμογές, με διαφορετικά παρελκόμενα ή σε περίπτωση κακής συντήρησης, η εκπομπή κραδασμών ενδέχεται να διαφέρει. Αυτό ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης καθ' όλη τη διάρκεια του χρόνου λειτουργίας.

Για την εκτίμηση του επιπέδου έκθεσης σε κραδασμούς πρέπει επίσης να ληφθεί υπόψη το πόσες φορές το εργαλείο τίθεται εκτός λειτουργίας ή ο χρόνος που λειτουργεί αλλά χωρίς να εκτελεί κάποια εργασία. Αυτό ενδέχεται να ελαπτώσει σημαντικά το επίπεδο έκθεσης καθ' όλη τη διάρκεια του χρόνου λειτουργίας.

Προσδιορίστε επιπρόσθετα μέτρα ασφαλείας για να προστατεύσετε το χειριστή από τις επιπτώσεις των κραδασμών. Τέτοια μέτρα είναι: συντήρηση του εργαλείου και των παρελκόμενων, διατήρηση των χεριών σε καλή θερμοκρασία, οργάνωση μοτίβων εργασίας.

Ασφάλειες

Ευρώπη

Εργαλεία 230 V

10 Αμπέρ, ηλεκτρικό δίκτυο

ΣΗΜΕΙΩΣΡΒΗ συσκευή αυτή προορίζελθογια σύνδεση σε σύστημα τροφοδοσίας ρεύματος με μέγιστη επιτρεπόμενη σύνθετη αντίσταση συστήματος Ζτακ 0,25 Ω. ατο σημείο διασύνδεσης (κιβώτιο υπηρεσίας παροχής ρεύματος ρεύματος) της τροφοδοσίας του 216 ξρήστη.

Ο χρήστης πρέπει να διασφαλίσει ότι αυτή η συσκευή συνδέεται μόνο σε σύστημα ρεύματος που πληροί την πιο πάνω απαίτηση. Αν χρειάζεται, ο χρήστης μπορεί να ρωτήσει τη δημόσια εταιρεία παροχής ρεύματος σχετικά με τη σύνθετη αντίσταση του συστήματος στο σημείο διασύνδεσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραιματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υποδηλώνει κίνδυνο ηλεκτροπληξίας.

Υποδηλώνει κίνδυνο πυρκαγιάς.

Αιχμηρές πλευρές

Δήλωση Συμμόρφωσης - Ε.Κ. ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ

DW770, DW771, DW777

Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EK, EN 61029-1, EN 61029-2-9.

Τα προϊόντα αυτά συμμορφώνονται επίσης με την οδηγία 2004/108/ΕΚ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

ΕΛΛΗΝΙΚΑ

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

H. Jopman

Horst Grossmann

Αντιπρόεδρος του τμήματος Μηχανικής και Ανάπτυξης προϊόντων DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Γερμανία

01.01.2010

Οδηγίες ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τηρούνται πάντοτε οι βασικές προφυλάξεις ασφαλείας για να ελαπτωθεί ο κίνδυνος πυρκαγιάς, ηλεκτροπληξίας και προσωπικού τραυματισμού, όπου συμπεριλαμβάνονται και οι ακόλουθες προφυλάξεις.

Διαβάστε όλες αυτές τις οδηγίες προτού προσπαθήσετε να χειριστείτε το προϊόν αυτό και διατηρήστε αυτές τις οδηγίες.

ΔΙΑΤΗΡΗΣΤΕ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Γενικοί κανόνες ασφαλείας

1. Διατηρείτε καθαρό το χώρο εργασίας.
   Ακατάστατοι χώροι και πάγκοι εγκυμονούν κίνδυνο τραυματισμών.

2. Λάβετε υπόψη σας τις περιβαλλοντικές συνθήκες που επικρατούν στο χώρο εργασίας.

Μην εκθέτετε το εργαλείο στη βροχή. Μην χρησιμποιείτε το εργαλείο σε συνθήκες υγρασίας. Φροντίστε για τον καλό φωτισμό του χώρου εργασίας (250 - 300 Lux). Μην χρησιμποιείτε το εργαλείο σε χώρους όπου υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης, π.χ. κοντά σε εύφλεκτα υγρά και αέρια.

1. Προστατευτείτε από ηλεκτροπληξία.

Αποφεύγετε τη σωματική επαφή με γειωμένες επιφάνειες (π.χ. σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία). Όταν χρησιμοποιείτε το εργαλείο υπό ακραίες συνθήκες (π.χ. υψηλή υγρασία, παραγωγή γρεζών μετάλλου κ.λπ.), η ηλεκτρική ασφάλεια μπορεί να βελτιωθεί εάν εισάγετε έναν μετασχηματιστή απομόνωσης ή έναν αυτόματο διακόπτη για την περίπτωση απωλειών γείωσης (FI).

1. Κρατήστε μακριά τρίτα άτομα.

Μην αφήσετε άλλα άτομα και ιδιαίτερα παιδιά, τα οποία δεν έχουν σχέση με την εργασία, να αγγίξουν το εργαλείο ή την προέκταση και κρατήστε τα μακριά από το χώρο εργασίας.

1. Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιούνται.

Όταν δεν χρησιμποιούνται, τα εργαλεία πρέπει να αποθηκεύονται σε στεγνό μέρος και να κλειδώνονται με ασφάλεια, μακριά από μέρος που μπορούν να προσεγγίσουν παιδιά.

1. Μην ζορίζετε το εργαλείο.

Η εργασία θα πραγματοποιηθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται με τον προβλεπόμενο ρυθμό.

1. Χρησιμοποιείτε το σωστό εργαλείο.

Μην προσπαθείτε να εκτελέσετε με μικρά εργαλεία εργασίες που προορίζονται να γίνουν από εργαλεία υψηλής απόδοσης. Μην χρησιμοποιείτε τα εργαλεία για σκοπό διαφορετικό από αυτόν για τον οποίο προορίζονται. Για παράδειγμα, πην χρησιμοποιείτε κυκλικά πριόνια για να κόψετε κλαβιά δέντρων ή κούτσουρα.

1. Να είστε ντυμένοι κατάλληλα.

Μην φοράτε φαρδιά ενδύματα ή κοσμήματα, επειδή μπορεί να μαγκώσουν σε κινούμενα μέρη. Όταν εργάζεστε σε εξωτερικούς χώρους, συνιστάται να φοράτε αντιολισθητικά υποδήματα. Να φοράτε κάλυμμα για τα κεφάλι προκειμένου να μαζέψετε τα μακριά μαλλιά.

1. Χρησιμοποιείτε προστατευτικό εξοπλισμό.

Na φοράτε πάντοτε προστατευτικά γυαλιά. Χρησιμοποιείτε μάσκα προσώπου ή μάσκα προστασίας από τη σκόνη, εάν από τις εργασίες πρόκειται να δημιουργηθεί σκόνη ή αιωρούμενα σωματίδια. Εάν τα σωματίδια αυτά ενδέχεται να είναι ιδιαίτερα θερμά, να φοράτε επίσης και θερμομονωτική ποδιά. Na φοράτε πάντοτε ωτασπίδες. Χρησιμοποιείτε πάντοτε προστατευτικό κράνος.

1. Να συνδέετε το σύστημα αφαίρεσης σκόνης.

Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα.

1. Μην καταπονείτε υπερβολικά το καλώδιο.

Ποτέ μην τραβάτε βίαια το καλώδιο για να το αποσυνδέσετε από την πρίζα. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι και αιχμηρές ακμές. Ποτέ μην μεταφέρετε το εργαλείο κρατώντας το από το καλώδιό του.

1. Στερεώνετε με ασφάλεια το υπό κατεργασία αντικείμενο.

Όταν είναι δυνατό, χρησιμοποιείτε σφιγκτήρες ή μέγγενη για να στερεώσετε το αντικείμενο στο οποίο εργάζεστε. Είναι ασφαλέστερο από το να χρησιμοποιείτε το χέρι σας και επιπλέον, με τον τρόπο αυτό μένουν ελεύθερα και τα δύο χέρια για το χειρισμό του εργαλείου.

1. Μην σκύβετε υπερβολικά.

Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας.

1. Συντηρείτε τα εργαλεία με επιμέλεια.

Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά, για μεγαλύτερη απόδοση και ασφάλεια. Τηρείτε τις οδηγίες σχετικά με τη λίπανση και την αλλαγή εξαρτημάτων. Επιθεωρείτε τακτικά τα εργαλεία σας και αν διαπιστώσετε ζημιές, φροντίστε για την επιδιόρθωσή τους από εξουσιοδοτημένο κέντρο σέρβις. Διατηρείτε τις λαβές και τους διακόπτες στεγνούς, καθαρούς και χωρίς λάδι ή γράσο.

1. Αποσυνδέετε τα εργαλεία.

Αποσυνδέετε τα εργαλεία από την τροφοδοσία, όταν δεν χρησιμοποιούνται, πριν από το σέρβις και κατά την αλλαγή εξαρτημάτων όπως λεπίδες, δαγκάνες και εργαλεία κοπής.

1. Αφαιρείτε από το εργαλείο τυχόν κλειδιά που χρησιμοποιούνται για τη ρύθμισή του.

Αποκτήστε τη συνήθεια να ελέγχετε εάν έχουν αφαιρεθεί από το εργαλείο τυχόν κλειδία που χρησιμοποιούνται για τη ρύθμισή του, προτού το θέσετε σε λειτουργία.

1. Φροντίστε για την αποφυγή αθέλητης εκκίνησης.

Μην μεταφέρετε το εργαλείο έχοντας το χέρι σας επάνω στο διακόπτη. Προτού τοποθετήσετε το καλώδιο στην πρίζα, βεβαιωθείτε ότι το εργαλείο βρίσκεται στη θέση «οff» (Απενεργοποίηση).

1. Χρησιμοποιείτε καλώδια προέκτασης για εξωτερικούς χώρους.

Πριν από τη χρήση, επιθεωρήστε το καλώδιο προέκτασης και αντικαταστήστε το σε περίπτωση φθοράς. Όταν το καλώδιο χρησιμοποιείτε σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που προορίζονται για χρήση σε εξωτερικούς χώρους και έχουν ανάλογη σήμανση.

1. Να είστε σε εγρήγορση.

Προσέχετε την εργασία σας. Χρησιμοποιείτε την κοινή λογική. Μην χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένος ή υπό την επήρεια φαρμάκων ή αλκούλ.

1. Ελέγχετε για κατεστραμμένα τμήματα.

Πριν από τη χρήση, ελέγχετε προσεκτικά το εργαλείο και το καλώδιο σύνδεσης στο ηλεκτρικό δίκτυο για να διαπιστώσετε εάν λειτουργεί σωστά και εκτελεί την προβλεπόμενη λειτουργία. Ελέγξτε την ευθυγράμμιση των κινούμενων μερών, τη σύνδεσή τους, εάν υπάρχουν τυχόν σπασμένα τμήματα, την τοποθέτηση και τυχόν άλλες συνθήκες που μπορεί να επηρεάσουν τη λειτουργία του εργαλείου. Προφυλακτήρες ή άλλα τμήματα με τυχόν ζημιές πρέπει να επισκευάζονται κατάλληλα ή να αντικαθίστανται σε εξουσιοδοτημένο κέντρο σέρβις, εκτός αν υποδεικνύεται διαφορετικά στο παρόν εγχειρίδιο οδηγιών. Φροντίζετε για την αντικατάσταση τυχόν ελαττωματικών διακοπτών από εξουσιοδοτημένο κέντρο σέρβις. Μην

χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις On (Ενεργοποίηση) και Off (Απενεργοποίηση). Ποτέ μην επιχειρήσετε να πραγματοποιήσετε επισκευές μόνος σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η χρήση οποιουδήποτε παρελκόμενου ή πρόσθετου εξαρτήματος ή η εκτέλεση με αυτό το εργαλείο οποιασδήποτε λειτουργίας που δεν προβλέπεται στο παρόν εγχειρίδιο οδηγιών, ενδέχεται να ενέχει κίνδυνο προσωπικού τραυματισμού.

21. Φροντίζετε για την επισκευή του εργαλείου σας από ειδικευμένο άτομο.

Το παρόν ηλεκτρικό εργαλείο πληροί τους σχετικούς κανόνες ασφαλείας. Τυχόν επισκευές πρέπει να πραγματοποιούνται μόνο από ειδικευμένα άτομα χρησιμοποιώντας γνήσια ανταλλακτικά. Σε διαφορετική περίπτωση, ενδέχεται να υπάρχει σημαντικός κίνδυνος για το χρήστη.

Πρόσθετοι κανόνες ασφαλείας για φαλτσοπρίονα

- Το μηχάνημα διαθέτει ειδικά διαμορφωμένο καλώδιο τροφοδοσίας ρεύματος το οποίο μπορεί να αντικατασταθεί μόνο από τον κατασκευαστή ή τον εξουσιοδοτημένο αντιπρόσωπό του για σέρβις.

- Μη χρησιμοποιείτε το πριόνι για να κόβετε άλλα υλικά από αυτά που συνιστά ο κατασκευαστής.

- Μη χρησιμοποιείτε το μηχάνημα χωρίς τους προφυλακτήρες στη θέση τους ή αν οι προφυλακτήρες δεν λειτουργούν ή δεν συντηρούνται σωστά.

- Βεβαιωθείτε όπι ο βραχίονας είναι καλά στερεωμένος όταν εκτελείτε λοξές κοπές.

- Διατηρείτε την περιοχή του δαπέδου γύρω από το μηχάνημα επίπεδη, σε καλή κατάσταση και απαλλαγμένη από χαλαρά υλικά όπως πριονίδια και υπολείμματα κοπής.

- Επιλέξτε τη σωστή λεπίδα για το υλικό που πρόκειται να κόψετε.

- Χρησιμοποιείτε σωστά τροχισμένες λάμες πριονιού. Τηρείτε το μέγιστο αριθμό στροφών που αναφέρεται στη λεπίδα πριονιού.

• Πριν ξεκινήσετε οποιαδήποτε εργασία βεβαιωθείτε ότι όλα τα κουμπιά ασφάλισης και οι λαβές σύσφιξης έχουν σφιχτεί καλά.

- Ποτέ μην τοποθετήσετε οποιοδήποτε από τα δύο χέρια σας στην περιοχή της λεπίδας όταν το πριόνι είναι συνδεδεμένο στην πηγή ηλεκτρικού ρεύματος.

• Ποτέ μην επιχειρήσετε τα σταματήσετε γρήγορα ένα μηχάνημα που είναι σε κίνηση σφηνώνοντας ένα εργαλείο ή άλλο μέσο ώστε να σταματήσει η λεπίδα. Μπορούν να προκληθούν σοβαρά ατυχήματα.

• Πριν χρησιμοποιήσετε οποιοδήποτε αξεσουάρ συμβουλευτείτε το εγχειρίδιο οδηγιών. Η ακατάλληλη χρήση ενός αξεσουάρ μπορεί να προκαλέσει ζημιά.

- Χρησιμοποιήστε εξάρτημα συγκράτησης ή φοράτε γάντια όταν χειρίζεστε μια λεπίδα πριονιού ή ένα τραχύ υλικό.

- Πριν τη χρήση να βεβαιώνεστε ότι η λεπίδα πριονιού έχει εγκατασταθεί σωστά.

- Βεβαιωθείτε ότι η λεπίδα περιστρέφεται στη σωστή κατεύθυνση,

- Μη χρησιμοποιείτε λεπίδες μεγαλύτερης ή μικρότερης διαμέτρου από τη συνιστώμενη. Για τα σωστή διαβάθμιση της λεπίδας ανατρέξτε στα τεχνικά καρακτηριστικά. Χρησιμοποιείτε μόνο τις λεπίδες που προβλέπονται στο παρόν εγχειρίδιο οδηγιών, σε συμμόρφωση με το πρότυπο EN 847-1.

- Εξετάστε το ενδεχόμενο χρήσης ειδικά σχεδιασμένων λεπίδων μειωμένου θορύβου.

- Μη χρησιμοποιήσετε λεπίδες ΧΑΛΥΒΑ ΥΨΗΛΗΣ ΤΑΧΥΤΗΤΑΣ.

- Μη χρησιμοποιείτε λεπίδες πριονιού που είναι ραγισμένες ή έχουν υποστεί ζημιά.

- Μη χρησιμοποιήσετε οποιοδήποτε λειαντικό δίσκο ή διαμαντοδίσκο.

- Χρησιμοποιείτε μόνο λεπίδες πριονιού όπου η ταχύτητα που αναφέρεται πάνω στη λεπίδα είναι τουλάχιστον ίση με την ταχύτητα που αναφέρεται πάνω στο πριόνι.

- Ποτέ μη χρησιμοποιήσετε το πριόνι σας χωρίς την πλάκα πριονισμού.

• Ανυψώνετε τη λεπίδα από την εγκοπή στο τεμάχιο εργασίας πριν την απελευθέρωση του διακόπτη.
  • Πριν από κάθε κοπή, βεβαιωθείτε ότι το μηχάνημα είναι σταθερό.
• Μη σφηνώνετε οτιδήποτε στον ανεμιστήρα για να συγκρατήσετε τον άξονα του μοτέρ.
• Ο προφυλακτήρας της λεπίδας στο πριόνι σας θα ανυψωθεί αυτόματα όταν κατεβάσετε το βραχίονα. Θα χαμηλώσει πάνω από τη λεπίδα όταν πιεστεί ο μοχλός (b) απελευθέρωσης ασφάλισης κεφαλής.
• Ποτέ μην ανυψώνετε τον προφυλακτήρα της λεπίδας με το χέρι, εκτός αν το πριόνι είναι απενεργοποιημένο. Ο προφυλακτήρας μπορεί να ανυψωθεί με το χέρι όταν εγκαθιστάτε ή αφαιρείτε λεπίδες πριονιού ή για έλεγχο του πριονιού.
• Περιοδικά ελέγχετε ότι τα ανοίγματα αερισμού του μοτέρ είναι καθαρά και απαλλαγμένα από πριονίδια.
  • Αντικαταστήστε την πλάκα κοπής με εγκοπή όταν φθαρεί.
• Αποσυνδέστε το μηχάνημα από το δίκτυο ρεύματος πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης ή όταν αλλάζετε τη λεπίδα.
• Ποτέ μην εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης όταν το μηχάνημα κινείται ακόμα και η κεφαλή δεν είναι στη θέση ηρεμίας.
• Όταν η συσκευή διαθέτει λέίζερ, δεν επιπρέπεται αντικατάστασή του με διαφορετικό τύπο λέίζερ. Επισκευές πρέπει να διενεργούνται μόνο από τον κατασκευαστή του λέίζερ ή από εξουσιοδοτημένο αντιπρόσωπο.
• Όταν κόβετε ξύλο συνδέστε το πριόνι σε διάταξη συλλογής σκόνης. Πάντα λαμβάνετε υπόψη σας παράγοντες που επηρεάζουν την έκθεση στη σκόνη, όπως:

— τον τύπο του υλικού προς κατεργασία (η μοριοσανίδα παράγει περισσότερη σκόνη από το ξύλο)
— αν είναι κοφτερή η λεπίδα πριονιού
— τη σωστή ρύθμιση της λεπίδας του πριονιού,
— σύστημα απομάκρυνσης σκόνης με ταχύτητα αέρα τουλάχιστον 20 m/s.

Βεβαιωθείτε ότι έχουν ρυθμιστεί σωστά η τοπική διάταξη απομάκρυνση σκόνης, καθώς και απορροφητήρες, διαφράγματα και αγωγοί.

- Λαμβάνετε υπόψη σας τους εξής παράγοντες που επηρεάζουν την έκθεση στο θόρυβο:

— χρησιμοποιείτε λεπίδες πριονιού σχεδιασμένες να μειώνουν τον εκπεμπόμενο θόρυβο;
— χρησιμοποιείτε μόνο καλά τροχισμένες λεπίδες πριονιού;

- Θα πρέπει να διενεργείται τακτικά συντήρηση του μηχανήματος;

• Παρέχετε επαρκή γενικό ή τοπικό φωτισμό;
- Να βεβαιώνεστε ότι ο χειριστής είναι επαρκώς εκπαιδευμένος για τη χρήση, τη ρύθμιση και το χειρισμό του μηχανήματος;
- Διασφαλίστε όπ τυχόν αποστάτες και δακτύλιοι ατράκτου είναι κατάλληλοι για το σκοπό αυτό όπως αναφέρεται στο παρόν εγχειρίδιο.
- Μην αφαιρείτε οποιαδήποτε ξακρίσματα ή άλλα μέρη του τεμαχίου εργασίας αντικειμένου από την περιοχή κοπής ενώ λειτουργεί το μηχάνημα και η κεφαλή του πριονιού δεν είναι στη θέση ηρεμίας
- Ποτέ μην κόβετε τεμάχια εργασίας που είναι μικρότερα από 150 mm.
- Χωρίς πρόσθετη υποστήριξη το μηχάνημα έχει σχεδιαστεί να δέχεται το εξής μέγιστο μέγεθος τεμαχίου εργασίας:

• Ύψος 60 mm επί πλάτος 270 mm επί μήκος 500 mm
• Τεμάχια εργασίας μεγαλύτερου μήκους πρέπει να υποστηρίζονται από κατάλληλο πρόσθετο τραπέζι, π.χ. DE7023. Πάντα συσφίγγετε σταθερά το τεμάχιο εργασίας.

- Σε περίπτωση ατυχήματος ή βλάβης του μηχανήματος, απενεργοποιήστε άμεσα το μηχάνημα και αποσυνδέστε το από την πηγή ρεύματος.

- Αναφέρετε τη βλάβη και σημάνετε το μηχάνημα με κατάλληλο τρόπο ώστε να εμποδίσετε άλλα άτομα να χρησιμοποιήσουν το μηχάνημα που έχει υποστεί βλάβη.

ΕΛΛΗΝΙΚΑ

• Όταν η λεπίδα πριονιού είναι μπλοκαρισμένη λόγω μη κανονικής δύναμης προώθησης κατά την κοπή, απενεργοποιήστε το μηχάνημα και αποσυνδέστε το από την παροχή ρεύματος. Αφαιρέστε το τεμάχιο εργασίας και διασφαλίστε ότι η λεπίδα πριονιού κινείται ελεύθερα. Ενεργοποιήστε το μηχάνημα και ξεκινήστε καινούργια διαδικασία κοπής με μειωμένη δύναμη προώθησης.
  • Ποτέ μηνκόβετε ελαφρό κράμα, ιδιαίτερα μαγνησίου.
• Όταν είναι εφικτό, στερεώνετε το μηχάνημα σε πάγκο χρησιμοποιώντας μπουλόνια διαμέτρου 8 mm και μήκους 80 mm.

Υπολειπόμενοι κίνδυνοι

Οι κίνδυνοι που ακολουθούν είναι εγγενείς στη χρήση πριονιών:

- τραυματισμοί λόγω επαφής με κινούμενα μέρη

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Βλάβη της ακοής.
• Κίνδυνος ατυχημάτων από τα μη καλυπτόμενα μέρη της περιστρεφόμενης λεπίδας πριονιού.
• Κίνδυνος τραυματισμού κατά την αντικατάσταση της μη προστατευόμενης λεπίδας πριονιού.
• Κίνδυνος σύνθλιψης των δακτύλων κατά το άνοιγμα των προφυλακτήρων.
• Κίνδυνοι για την υγεία προκαλούμενοι από την εισπνοή σκόνης που παράγεται κατά την κοπή ξύλου, ειδικά βελανιδιάς, οξυάς και MDF.

Οι παράγοντες που ακολουθούν αυξάνουν των κίνδυνο αναπνευστικών προβλημάτων:

• Δεν έχει συνδεθεί σύστημα απομάκρυνσης της σκόνης όταν κόβετε ξύλο
• Ανεπαρκής απομάκρυνση σκόνης που προκαλείται από ακαθάριστα φίλτρα εξαγωγής

Ενδείξεις επάνω στο εργαλείο

Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Φοράτε προστατευτικά για τα αυτιά.

Φοράτε προστατευτικά για τα μάτια.

Σημείο μεταφοράς

ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ (ΕΙΚ. [FIGURE] 2)

Ο κωδικός ημερομηνίας (Α5), ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι τυπωμένος επάνω στο περίβλημα.

Παράδειγμα:

2012 XX XX

'Ετος κατασκευής

Περιεχόμενα συσκευασίας

Στη συσκευασία περιέχεται:

1 Μερικώς συναρμολογημένο μηχάνημα
2 Κλειδί Άλεν 4/6 mm
1 Λεπίδα πριονιού TCT 216 mm
1 Σφιγκτήρας υλικού
2 Ακροφύσια εξαγωγής σκόνης (προαιρ. για DW770)
1 Εγχειρίδιο οδηγιών
1 Αναλυτικό σχέδιο
- Ελέγξτε για τυχόν ζημιές στο εργαλείο, στα τηήματα ή τα εξαρτήματα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια της μεταφοράς.

- Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο.

Περιγραφή [εικ. 1, 2, 9]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιήσετε ποτέ το ηλεκτρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικός τραυματισμός.

a. Διακόπτης ενεργοποίησης/απενεργοποίησης (On/Off)
b. Μοχλός απελευθέρωσης ασφάλειας κεφαλής
c. Λαβή μεταφοράς
d. Σταθερό επάνω προστατευτικό
e. Εξωτερική φλάντζα
f. Μπουλόνι λεπίδας
g. Κάτω προστατευτικό λεπίδας
h. Λεπίδα πριονιού

i. Κομβίο ασφάλισης ολισθαίνοντος οδηγού

j. Σταθερή έδρα
k. Πλάκα κοπής
1. Βραχίονας λοξοτομής
n. Ασφάλεια λοξοτομής
n. Περιστρεφόμενη έδρα/ βραχίονας λοξοτομής
ο. Κλίμακα λοξοτομής
p. Ολισθαίνων οδηγός
q. Ακροφύσιο εξαγωγής σκόνης (προαιρ. για DW770)

r. Εγκάρσια ασφάλεια
s. Άγκιστρο ασφάλειας κεφαλής
t. Λαβή σφιγκτήρα φαλτσογωνίας
u. Κλίμακα φαλτσογωνίας
v. Οπές στερέωσης σε πάγκο
w. Κουμπί ασφάλισης κάτω
x. Εγκάρσιες ράβδοι
y. Κεφαλή πριονιού
z. Κλειδιά Άλεν

aa. Σφιγκτήρας καλωδίου
bb. Καλώδιο
cc. Καντράν ελέγχου ταχύτητας (DW771 μόνο)
dd. Οπή λουκέτου
ee. Κουμπί επιλογέα
ff. Λαβή μεταφοράς (αριστερά και δεξιά)
gg. Εσωτερική φλάντζα
kk. Σφιγκτήρας υλικού

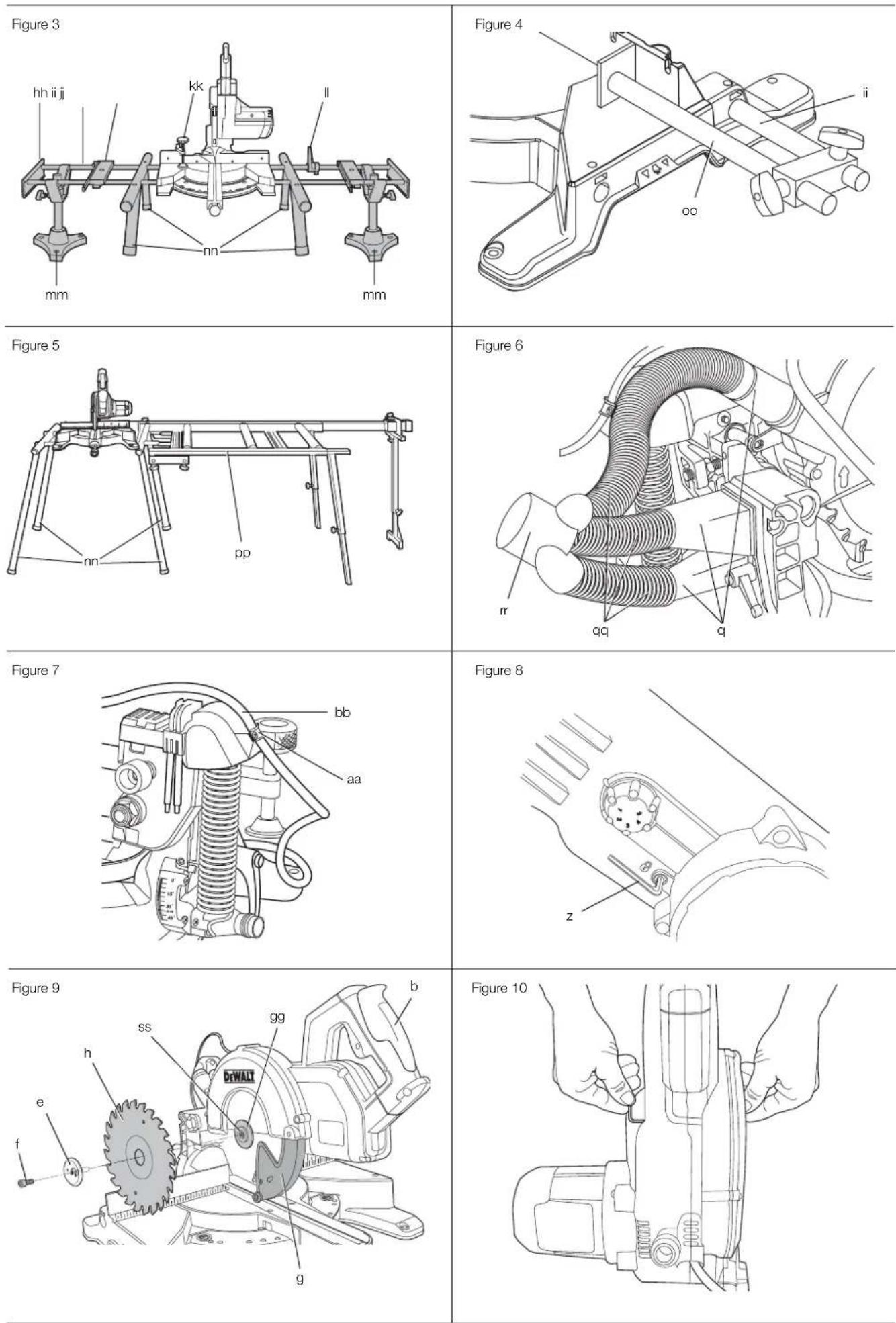

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ [ΕΙΚ. 3–6]

hh. Έδρα και πλάκα

ii. Ράγες-οδηγοί στήριξης
jj. Πλάκα στήριξης υλικού
II. Αναστολέας περιστροφής

mm.Ρυθμιζόμενη βάση 760 mm (μέγιστο ύψος)

nn. Βάση με πόδια

οο. Αναστολέας μήκους για υπό κατεργασία τεμάχια μικρού ύψους (για χρήση με ράγες-οδηγούς [ii])
pp. Μετακινούμενη έδρα
qq. Σωλήνες εξαγωγής σκόνης
rr. Συνδετήρας τριών δρόμων

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

Το φαλτσοπρίονό σας εγκάρσιας κοπής DEWALT έχει σχεδιαστεί για επαγγελματική κοπή ξύλου, προϊόντων ξύλου και πλαστικών. Εκτελεί εργασίες εγκάρσιας κοπής, λοξοτομής και φαλτσοκοπής με ακρίβεια και ασφάλεια.

Η μονάδα αυτή έχει σχεδιαστεί για χρήση με λεπίδα ονομαστικής διαμέτρου 216 mm που φέρει μύτες από καρβίδιο.

Να μη χρησιμοποιείται υπό υγρές συνθήκες ή με την παρουσία εύφλεκτων υγρών ή αερίων.

Αυτά τα φαλτσοπρίονα είναι επαγγελματικά ηλεκτρικά εργαλεία.

Μην αφήνετε παιδιά να έρχονται σε επαφή με το εργαλείο. Απατείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μη χρησιμοποιείτε το μηχάνημα για σκοπούς άλλους από τους προβλεπόμενους.

• Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή έλλειψη εμπειρίας καιή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τροφοδοσία ανταποκρίνεται στην τάση που αναγράφεται στην επιγραφή με τα δεδομένα.

Το εργαλείο διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN 61029. Κατά συνέπεια, δεν απαιτείται καλώδιο γείωσης.

Σε περίπτωση αντικατάστασης καλωδίου, η επισκευή του εργαλείου πρέπει να γίνει από εξουσιοδοτημένο αντιπρόσωπο σέρβις ή από αρμόδιο ηλεκτρολόγο.

Τα παρακάτω καλώδια είναι υποχρεωτικά:

Αν απαιτείται καλώδιο επέκτασης, χρησιμοποιήστε εγκεκριμένο καλώδιο επέκτασης 3 αγωγών κατάλληλο για την ισχύ αυτού του εργαλείου (βλ. Τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1,5 mm², ενώ το μέγιστο μήκος είναι 30 m.

Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραμματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραμματισμό.

Άνοιγμα της συσκευασίας

Ο κινητήρας και τα προστατευτικά έχουν ήδη συναρμολογηθεί επάνω στη βάση.

Σφιγκτήρας καλωδίου [εικ. 7]

Εισάγετε το καλώδιο (bb) στο σφιγκτήρα καλωδίου (aa). Αφήστε αρκετό καλώδιο προκειμένου να μπορεί να μετακινείται η κεφαλή του πριονιού και στη συνέχεια, συσφίξτε το σφιγκτήρα μέσω της βίδας.

Στερέωση σε πάγκο [εικ. 2]

1. Οι οπές (ν) παρέχονται για τέσσερα πόδια προκειμένου να διευκολυνθεί η τοποθέτηση σε πάγκο. Οι οπές μπορούν να δεχτούν διάφορα μεγέθη μπουλονιών. Χρησιμοποιήστε οποιαδήποτε από τις οπές. Δεν είναι απαραίτητο να χρησιμοποιηθούν όλες. Πάντοτε να στερεώνετε σταθερά το πριόνι για να αποτρέψετε τη μετακίνησή του. Για διευκόλυνση της δυνατότητας μεταφοράς του, το εργαλείο μπορεί να τοποθετηθεί σε τεμάχιο κόντρα πλακέ πάχους 12,5 mm ή μεγαλύτερου, το οποίο μπορεί στη συνέχεια να στερεωθεί

με σύσφιξη επάνω στη βάση εργασίας που χρησιμοποιείτε ή να μετακινηθεί σε άλλους χώρους εργασίας και να στερεωθεί εκ νέου με σύσφιξη.

1. Όταν τοποθετείτε το πριόνι σε τεμάχιο κόντρα πλακέ, βεβαιθείτε ότι βίδες στερέωσης δεν προεξέχουν από την κάτω επιφάνεια του ξύλου.

Το κόντρα πλακέ πρέπει να στερεώνεται επίπεδα στη βάση εργασίας. Κατά τη στερέωση με σύσφίξη σε οποιαδήποτε επιφάνεια εργασίας, συσφίξτε μόνο τις προεξοχές σύσφίξης στις οποίες βρίσκονται οι οπές των βιδών στερέωσης. Η σύσφίξη σε οποιοδήποτε άλλο σημείο θα έχει επιπτώσεις στη σωστή λειτουργία του πριονιού.

1. Για την αποφυγή εμπλοκών και ανακριβειών, φροντίστε η επιφάνεια στερέωσης να μην είναι παραμορφωμένη ή ανομοιόμορφη κατά άλλο τρόπο. Εάν το πριόνι ταλαντεύεται επάνω στην επιφάνεια, τοποθετήστε ένα λεπτό τεμάχιο υλικού κάτω από το ένα πόδι του πριονιού έως ότου το πριόνι σταθεροποιηθεί επάνω στην επιφάνεια στερέωσης.

Τοποθέτηση της λεπίδας πριονιού [εικ. 1, 8–10]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιwθείτε ότι ο διακόπης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το οδοντωτό τμήμα μιας καινούριας λεπίδας είναι πολύ αιχμηρό και μπορεί να είναι επικίνδυνο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Έχετε υπόψη σας ότι η λεπίδα πριονιού πρέπει αντικαθίσταται μόνο με τον περιγραφόμενο τρόπο. Χρησιμοποιείτε μόνο λεπίδες πριονιού που προβλέπονται στα Τεχνικά χαρακτηριστικά. Συνιστάται αρ. καταλόγου: DT4320.

1. Εισάγετε το κλειδί Άλεν 6 mm (z) στην αντίθετη θέση του άξονα της λεπίδας και συγκρατήστε τον (εικ. 8).

2. Χαλαρώστε το μπουλόνι της λεπίδας (f) περιστρέφοντάς το δεξιόστροφα. Αφαιρέστε το μπουλόνι της λεπίδας (f) και την εξωτερική φλάντζα (e).

3. Πιέστε το μοχλό απελευθέρωσης κάτω προστατευτικού/κλειδώματος κεφαλής (b) για να ανυψωθεί το κάτω προστατευτικό της λεπίδας (g) και αφαιρέστε τη λεπίδα του πριονιού (h).

4. Τοποθετήστε την καινούρια λεπίδα στο σώμα στήριξης που βρίσκεται επάνω στην εσωτερική φλάντζα (gg), φροντίζοντας η οδόντωση της κάτω ακμής της λεπίδας να βλέπει προς τον οδηγό (μακριά από το χειριστή).

5. Αντικαταστήστε την εξωτερική φλάντζα (e), φροντίζοντας να συνδεθούν σωστά οι ωτίδες θέσης (ss), μία σε κάθε πλευρά του άξονα του κινητήρα.

6. Σφίξτε το μπουλόνι (f) της λεπίδας περιστρέφοντας αντίθετα με τη φορά των δεικτών του ρολογιού, ενώ συγκρατείτε το κλειδί Άλεν 6 mm (z) με το άλλο σας χέρι (εικ. 10).

ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Το γωνιακό σας πριόνι ρυθμίστηκε με ακρίβεια στο εργοστάσιο. Εάν χρειαστεί εκ νέου ρύθμιση, λόγω μεταφοράς και διακίνησης ή για οποιονδήποτε άλλο λόγο, ακολουθήστε τα παρακάτω βήματα για

ΕΛΛΗΝΙΚΑ

τη ρύθμιση του πριονιού σας. Μετά την πραγματοποίησή τους, οι ρυθμίσεις αυτές πρέπει να παραμείνουν ακριβείς.

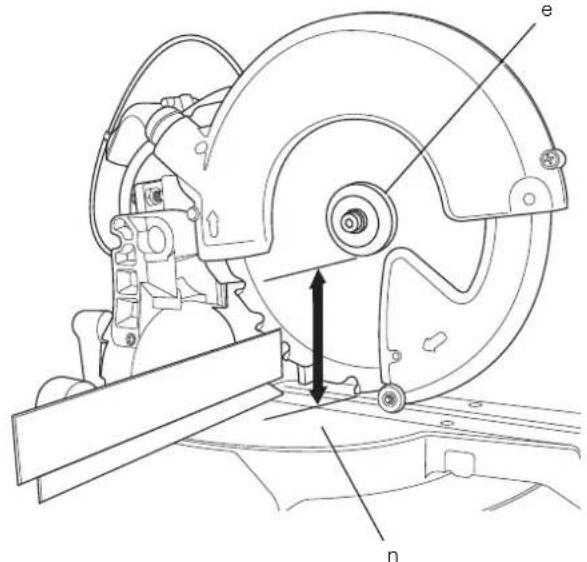

Ρύθμιση των εγκάρσιων ράβδων για σταθερό βάθος κοπής [εικ. 1, 2, 11, 12]

Η λεπίδα πρέπει να κινείται σε σταθερό βάθος κοπής σε όλο το μήκος της έδρας και δεν πρέπει να έρχεται σε επαφή με το πίσω μέρος της υποδοχής ή με το μπροστινό μέρος του περιστρεφόμενου βραχίονα. Για να γίνει αυτό, οι εγκάρσιοι βραχίονες πρέπει να είναι τέλεια παράλληλες προς την έδρα όταν η κεφαλή του πριονιού είναι εντελώς πιεσμένη προς τα κάτω.

1. Πιέστε το μοχλό απελευθέρωσης κάτω προστατευτικού/κλειδώματος κεφαλής (b) [εικ. 1].
2. Πιέστε την κεφαλή του πριονιού εντελώς στην πίσω θέση και μετρήστε το ύψος από την περιστρεφόμενη έδρα (n) έως το κάτω μέρος της εξωτερικής φλάντζας (e) [εικ. 11].
3. Περιστρέψτε την εγκάρσια ασφάλεια της κεφαλής του πριονιού (r) [εικ. 2].
4. Κρατώντας την κεφαλή του πριονιού εντελώς πιεσμένη, τραβήξτε την κεφαλή έως το τέρμα της πορείας της.
5. Μετρήστε πάλι το ύψος που υποδεικνύεται στο σχήμα 11. Οι δύο τιμές πρέπει να είναι όμοιες.
6. Εάν χρειάζεται ρύθμιση, ακολουθήστε την εξής διαδικασία [εικ. 12]:

a. Χαλαρώστε το αντιπερικόχλιο (tt) στο βραχίονα (uu) κάτω από το άνω ακροφύσιο εξαγωγής σκόνης (q) και ρυθμίστε τη βίδα (v v) όπως απαιτείται, προχωρώντας με μικρά βήματα.
b. Συσφίξτε το αντιπερικόχλιο (tt).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να βεβαιώνεστε πάντοτε ότι η λεπίδα δεν έρχεται σε επαφή με την έδρα στο πίσω μέρος της υποδοχής ή στο μπροστινό μέρος του περιστρεφόμενου βραχίονα στην κατακόρυφη θέση 90° και στη θέση φαλτσογωνίας 45°. Μην ενεργοποιείτε το εργαλείο εάν δεν πραγματοποιήσετε αυτόν τον έλεγχο!

Ρύθμιση του οδηγού [εικ. 13]

Περιστρέψτε αριστερόστροφα το κομβίο ασφάλισης του ολισθαίνοντος οδηγού (i) για να το χαλαρώσετε. Μετακινήστε τον ολισθαίνοντα οδηγό (p) σε τέτοια θέση ώστε να αποφεύγεται η κοπή από τη λεπίδα και στη συνέχεια, συσφίξτε το κομβίο ασφάλισης του οδηγού περιστρέφοντάς το δεξιόστροφα.

'Ελεγχος και ρύθμιση της λεπίδας στον οδηγό [εικ. 2, 14, 15]

1. Χαλαρώστε την ασφάλεια λοξοτομής (m).
2. Τοποθετήστε τον αντίχειρά σας στο βραχίονα λοξοτομής (Ι) και συμπιέστε την ασφάλεια λοξοτομής (m) για να απελευθερωθεί η περιστρεφόμενη έδρα/ ο βραχίονας λοξοτομής (n).
3. Περιστρέψτε το βραχίονα λοξοτομής έως ότου η ασφάλεια θέσει το βραχίονα στη θέση λοξοτομής 0°.
4. Τραβήξτε προς τα κάτω την κεφαλή και κλειδώστε την στη θέση αυτή χρησιμοποιώντας κουμπί ασφάλισης κάτω (w).
5. Βεβαιωθείτε όπι οι δύο ενδείξεις 0° (ww) στην κλίμακα λοξοτομής (ο) είναι ορατές.
6. Τοποθετήστε ένα ορθογωνιόμετρο (χχ) στην αριστερή πλευρά του οδηγού (ρ) και της λεπίδας (h).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην αγγίζετε τις άκρες της οδόντωσης της λεπίδας με το ορθογωνιόμετρο.

1. Εάν χρειάζεται ρύθμιση, ακολουθήστε την εξής διαδικασία:

a. Χαλαρώστε τις βίδες (γυ) και μετακινήστε προς τα αριστερά ή προς τα δεξιά το συγκρότημα της κλίμακας/ του βραχίονα λοξοτομής, έως ότου η λεπίδα σχηματίσει γωνία 90° με τον οδηγό, μετρημένη με το ορθογωνιόμετρο [εικ. 14].
b. Συσφίξτε πάλι τις βίδες (yy).

'Ελεγχος και ρύθμιση της λεπίδας στην έδρα [εικ. 16–19]

1. Χαλαρώστε τη λαβή του σφιγκτήρα φαλτσογωνίας (t) [Εικ. 16].
2. Πιέστε την κεφαλή του πριονιού προς τα δεξιά για να διασφαλίσετε ότι είναι εντελώς κατακόρυφη και συσφίξτε τη λαβή του σφιγκτήρα φαλτσογωννίας.
3. Τοποθετήστε ένα ορθογωνιόμετρο (χχ) στην έδρα και επάνω και απέναντι από τη λεπίδα (h) [εικ. 17].

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην αγγίζετε τις άκρες της οδόντωσης της λεπίδας με το ορθογωνιόμετρο.

1. Εάν χρειάζεται ρύθμιση, ακολουθήστε την εξής διαδικασία:

a. Χαλαρώστε τη λαβή του σφιγκτήρα φαλτσογωνίας (t) και περιστρέψτε τον τερματικό κοχλία ρύθμισης κατακόρυφης θέσης (zz) προς τα μέσα ή προς τα έξω, έως ότου η λεπίδα βρεθεί υπό γωνία 90° ως προς την έδρα, μετρώντας με το ορθογωνιόμετρο.
b. Εάν ο δείκτης φαλτσογωνίας (a1) δεν δείχνει μηδέν στην κλίμακα γωνιακής κοπής (υ), χαλαρώστε τις βίδες (a2) που ασφαλίζουν την κλίμακα και μετακινήστε την ανάλογα.

'Ελεγχος και ρύθμιση της γωνίας πλάγιας κοπής [εικ. 1, 18, 19]

Ο επιλογέας φαλτσογωνίας επιτρέπει τον ορισμό της μέγιστης γωνίας πλάγιας κοπής σε 45° ή 48° ανάλογα με τις απαιτήσεις.

• Αριστερά = 45°
• Δεξιά = 48°

1. Βεβαιωθείτε ότι το κομβίο του επιλογέα (α3) βρίσκεται στην αριστερή θέση.

2. Χαλαρώστε τη λαβή του σφιγκτήρα φαλτσογωνίας (t) και μετακινήστε την κεφαλή του πριονιού προς τα αριστερά.

3. Αυτή είναι η θέση γωνιακής κοπής 45°.

4. Εάν χρειαστεί ρύθμιση, περιστρέψτε τον τερματικό κοχλία (a4) προς τα μέσα ή προς τα έξω, όπως απαιτείται έως ότου ο δείκτης (a1) εμφανίσει 45°.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι εσοχές του οδηγού μπορεί να φράξουν από τα πριονίδια. Χρησιμοποιήστε μια βέργα ή αέρα υπό χαμηλή πίεση για τον καθαρισμό των εσοχών του οδηγού.

Πριν τη λειτουργία

ΠΡΟΦΙΔΟΠΟΙΗΣΗ: ⚠️ • Τοποθετή

• Τοποθετήστε την κατάλληλη λεπίδα του πριονιού. Μην χρησιμοποιείτε υπερβολικά φθαρμένες λεπίδες. Η μέγιστη ταχύτητα περιστροφής του εργαλείου δεν πρέπει να υπερβεί την ταχύτητα περιστροφής της λεπίδας του πριονιού.
- Μην επιχειρήσετε να κόψετε υπερβολικά μικρά τεμάχια.
- Αφήστε τη λεπίδα να κόψει ελεύθερα. Μην ζορίζετε το εργαλείο.
- Προτού κόψετε, περιμένετε έως ότου ο κινητήρας προσεγγίσει τις μέγιστες στροφές του.
- Ελέγξτε τη σύσφιξη όλων των κομβίων ασφάλισης και των λαβών των σφιγκτήρων.
- Στερεώστε με ασφάλεια το υπό κατεργασία αντικείμενο.
• Παρόλο που με το παρόν πριόνι είναι δυνατή η κοπή ξύλου και άλλων μη σιδηρούχων υλικών, αυτές οι οδηγίες λειτουργίας αναφέρονται μόνο στην κοπή ξύλου. Οι ίδίες κατευθυντήριες οδηγίες ισχύουν και για τα υπόλοιπα υλικά. Μην κόβετε με αυτό το πριόνι σιδηρούχα μέταλλα (σίδηρο ή χάλυβα) ή υλικά τοιχοποίας! Μην χρησιμοποιείτε λειαντικούς δίσκους!
• Φροντίστε να χρησιμοποιείτε πάντοτε την πλάκα κοπής. Μην χρησιμοποιείτε το μηχάνημα εάν η υποδοχή κοπής είναι μεγαλύτερη από 10 mm.
- Η τοποθέτηση ενός τεμαχίου ξύλου θα αυξήσει το όριο σε 300 mm.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε πάντα τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Στους χρήστες από το ΗΒ εφιστάται η προσοχή στους “κανονισμούς μηχανημάτων ξυλουργικής του 1974” και σε όλες τις μεταγενέστερες τροποποιήσεις τους.

Πριν τη χρήση,ελέγξτε προσεκτικά το πάνω προστατευτικό της λεπίδας,το κινητό κάτω προστατευτικό της λεπίδας καθώς και το σωλήνα απομάκρυνσης της σκόνης για να βεβαιωθείτε ότι θα λειτουργήσουν σωστά. Βεβαιωθείτε ότι πριονίδια, σκόνη ή σωματίδια από το τεμάχιο εργασίας δεν μπορούν να εμποδίσουν μία από τις λειτουργίες.

Σε περίπτωση που υπάρχουν κομμάτια του τεμαχίου εργασίας σφηνωμένα ανάμεσα στη λεπίδα πριονιού και τα προστατευτικά, αποσυνδέστε το μηχάνημα από την παροχή ρεύματος και ακολουθήστε τις οδηγίες που δίνονται στην ενότητα Τοποθέτηση λεπίδας πριονιού. Αφαιρέστε τα κομμάτια που έχουν σφηνώσει και τοποθετήστε πάλι τη λεπίδα πριονιού.

Ενεργοποίηση και απενεργοποίηση [εικ. 1]

Στο διακόπτη ενεργοποίησης/ απενεργοποίησης (α) υπάρχει μια οπή (dd) για τοποθέτηση λουκέτου προκειμένου να κλειδωθεί το εργαλείο.

1. Για να θέσετε το εργαλείο σε λειτουργία, πιέστε το διακόπτη ενεργοποίησης/ απενεργοποίησης (α).
2. Για να σταματήσετε το εργαλείο, αφήστε το διακόπτη.

ΚΑΝΤΡΑΝ ΕΛΕΓΧΟΥ ΤΑΧΥΤΗΤΑΣ (ΜΟΝΟ ΣΤΟ DW771)

Το καντράν ελέγχου ταχύτητας (cc) μπορεί να χρησιμοποιηθεί για εκ των προτέρων ρύθμιση του απαιτούμενου εύρους ταχύτητας.

Περιστρέψτε το καντράν ελέγχου ταχύτητας (cc) στο επιθυμητό εύρος, που υποδεικνύεται από έναν αριθμό (1–5).

• Χρησιμοποιείτε υψηλές ταχύτητες για πριόνισμα μαλακών υλικών, όπως το ξύλο.
• Χρησιμοποιείτε χαμηλές ταχύτητες για πριόνισμα σκληρού ξύλου.

Θέση του σώματος και των χεριών

Η κατάλληλη θέση του σώματος και των χεριών σας κατά το χειρισμό του γωνιακού πριονιού θα διευκολύνει την κοπή και θα αυξήσει το επίπεδο ακρίβειας και ασφάλειας της όλης διαδικασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Ποτέ μην τοποθετείτε τα χέρια σας κοντά στην περιοχή κοπής.
• Μην τοποθετείτε τα χέρια σας σε απόσταση μικρότερη από 150 mm από τη λεπίδα.
  • Στερεώστε σφιχτά το υπό κατεργασία αντικείμενο στην έδρα και τον οδηγό κατά τη διάρκεια της κοπής. Κρατήστε τα χέρια σας στη θέση τους έως ότου απελευθερωθεί ο διακόπτης και σταματήσει εντελώς η λεπίδα.
• Εκτελείτε πάντοτε περάσματα (χωρίς ρεύμα) προτού ολοκληρώσετε τις κοπές, ούτως ώστε να μπορείτε να ελέγξετε τη διαδρομή της λεπίδας.
  • Μην διασταυρώνετε τα χέρια σας.
• Να κρατάτε και τα δύο πόδια σταθερά στο δάπεδο και διατηρείτε την ισορροπία σας.

- Καθώς μετακινείτε το βραχίονα του πριονιού προς τα αριστερά και προς τα δεξιά, ακολουθήστε τον και σταθείτε ελάχιστα προς την πλευρά της λεπίδας του πριονιού.

Βασικές εργασίες κοπής

ΚΑΤΑΚΟΡΥΦΗ ΕΥΘΕΙΑ ΕΓΚΑΡΣΙΑ ΚΟΠΗ [ΕΙΚ. 1, 20]

ΣΗΜΕΙΩΣΗ: Χρησιμοποιείτε λεπίδες πριονιού των 216 mm με οπές άξονα των 30 mm, προκειμένου να επιτύχετε το επιθυμητό επίπεδο κοπής.

1. Χαλαρώστε την ασφάλεια λοξοτομής (m) και στη συνέχεια, ανυψώστε την.
2. Τοποθετήστε την ασφάλεια λοξοτομής (m) και στη θέση 0° και ασφαλίστε την.

3. Τοποθετήστε το ξύλο προς κοπή σε επαφή με τον οδηγό (ρ).

4. Συγκρατήστε τη λαβή μεταφοράς (c) και πιέστε το μοχλό απελευθέρωσης κλειδώματος κεφαλής (b) για να ελευθερωθεί η κεφαλή. Πιέστε το διακόπτη ενεργοποίησης (a) για να εκκινήσει ο κινητήρας. Συνιστάται να ξεκινήσετε την κοπή κοντά στον οδηγό.

5. Συμπιέστε την κεφαλή για να αφήσετε τη λεπίδα να κόψει το ξύλο και να εισέλθει στην πλαστική πλάκα κοπής (k).

6. Ενόσω η κεφαλή είναι εντελώς πιεσμένη, τραβήξτε την αργά κατά πλάτος για να ολοκληρωθεί η κοπή.

7. Μετά την ολοκλήρωση της κοπής και προτού επιστρέψετε την κεφαλή στην άνω θέση ηρεμίας, αφήστε το διακόπτη και περιμένετε έως ότου η λεπίδα του πριονιού ακινητοποιηθεί εντελώς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: • Για ορισμ

• Για ορισμένους τύπους πλαστικών προφίλ, συνιστάται να ακολουθείτε τη διαδικασία με ανάποδη σειρά.
• Το κάτω προστατευτικό λεπίδας έχει σχεδιαστεί έτσι ώστε να κλείνει γρήγορα όταν απελευθερωθεί ο μοχλός (b). Εάν δεν κλείσει εντός 1 δευτερολέπτου, φροντίστε για την επιδιόρθωση του πριονιού από εξουσιοδοτημένο αντιπρόσωπο σέρβις της DEWALT.

ΚΑΤΑΚΟΡΥΦΗ ΕΓΚΑΡΣΙΑ ΛΟΞΟΤΟΜΗ [ΕΙΚ. 1, 21]

1. Συμπιέστε την ασφάλεια λοξοτομής (m). Μετακινήστε το βραχίονα προς τα αριστερά ή προς τα δεξιά στην επιθυμητή γωνία.
2. Η ασφάλεια λοξοτομής θα πάρει αυτόματα θέση στις γωνίες 0°, 15°, 22,5°, 31,62°, 45° και 50°, αριστερά και δεξιά. Εάν απαιτείται κάποια ενδιάμεση τιμή γωνίας, κρατήστε σταθερά την κεφαλή και ασφαλίστε με την ασφάλεια λοξοτομής.
3. Πριν από την κοπή, να βεβαιώνεστε πάντοτε ότι ο μοχλός ασφάλισης λοξοτομής έχει ασφαλίσει.
4. Ακολουθήστε την ίδια διαδικασία όπως και στην κατακόρυφη ευθεία εγκάρσια κοπή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν λοξοτέμνετε το άκρο ενός τεμαχίου ξύλου με μικρό τμήμα αποκοπής, τοποθετήστε το ξύλο έτοι ώστε το τμήμα αποκοπής να βρίσκεται πλευρά της λεπίδας με τη μεγαλύτερη γωνία ως προς τον οδηγό, δηλαδή:

αριστερή λοξοτομή, τμήμα αποκοπής προς τα δεξιά δεξιά λοξοτομή, τμήμα αποκοπής προς τα αριστερά

ΕΓΚΑΡΣΙΕΣ ΚΟΠΕΣ ΜΕ ΦΑΛΤΣΟΓΩΝΙΑ [ΕΙΚ. 18, 22]

Οι γωνίες πλάγιας κοπής μπορούν να οριστούν από 0° έως 48° προς τα αριστερά. Οι φαλτσογωνίες έως και 45° μπορούν να κοπούν με το βραχίονα λοξοτομής ορισμένο σε θέση από μηδέν έως τη μέγιστη θέση λοξοτομής 45° δεξιά ή αριστερά.

1. Χαλαρώστε τη λαβή του σφιγκτήρα φαλτσογωνίας (t) και ορίστε τη φαλτσογωνία κατά την επιλογή σας.
2. Ρυθμίστε το κουμπί επιλογέα (ee), εάν χρειάζεται.
3. Κρατήστε την κεφαλή σταθερά και μην την αφήσετε να πέσει.
4. Συσφίξτε καλά τη λαβή του σφιγκτήρα φαλτσογωνίας (t).
5. Ακολουθήστε την ίδια διαδικασία όπως και στην κατακόρυφη ευθεία εγκάρσια κοπή.

Ποιότητα κοπής

Η ομαλότητα κάθε κοπής εξαρτάται από ορισμένες παραμέτρους, όπως π.χ. το υλικό προς κοπή. Όταν απαιτείται ομαλή κοπή για κατασκευή μητρών και άλλων εργασιών ακριβείας, η αιχμηρή λεπίδα (με 60 δόντια από καρβίδιο) και ο αργός, σταθερός ρυθμός κοπής θα εξασφαλίσουν τα επιθυμητά αποτελέσματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι το υλικό δεν ολισθαίνει κατά την κοπή. Συσφίξτε το με ασφάλεια στη θέση του. Αφήνετε πάντοτε τη λεπίδα να σταματήσει εντελώς προτού ανυψώσετε το βραχίονα. Εάν μικρές ίνες ξύλου διαχωρίζονται από το πίσω μέρος του υπό κατεργασία τεμαχίου, κολλήστε ένα τμήμα ταινίας κάλυψης επάνω στο ξύλο, στο σημείο όπου θα πραγματοποιηθεί η κοπή. Πριονίστε ακολουθώντας την ταινία και αφαιρέστε την προσεκτικά μόλις τελειώσετε.

Στερέωση με σύσφιξη του υπό κατεργασία αντικειμένου [εικ. 3, 25–27]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πάντα χρησιμοποιείτε διάταξη σύσφιξης του υλικού.

Για καλύτερα αποτελέσματα, χρησιμοποιήστε το σφιγκτήρα υλικού (κκ) που διατίθεται για χρήση με το πριόνι σας.

ΓΙΑ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΣΦΙΓΚΤΗΡΑ

1. Εισάγετέ τον στην οπή πίσω από τον οδηγό. Ο σφιγκτήρας (κκ) θα πρέπει να κοιτάζει προς το πίσω μέρος του φαλτσοπρίονου. Βεβαιωθείτε ότι η αυλάκωση στη ράβδο σύσφιξης έχει εισαχθεί πλήρως στη βάση του φαλτσοπρίονου. Αν είναι ορατή η αυλάκωση, ο σφιγκτήρας δεν θα είναι σταθερά στερεωμένος.
2. Περιστρέψτε το σφιγκτήρα 180° προς το μπροστινό μέρος του φαλτσοπρίονου.
3. Ξεσφίξε το κουμπί για να ρυθμίσετε το σφιγκτήρα προς τα πάνω ή κάτω και κατόπιν χρησιμοποιήστε το κουμπί μικρορρύθμισης για να συσφίξετε σταθερά το τεμάχιο εργασίας.

ΣΗΜΕΙΩΣΗ: Τοποθετήστε το σφιγκτήρα στη δεξιά πλευρά της βάσης όταν εκτελείτε φαλτσοκοπή. ΠΑΝΤΑ ΝΑ ΚΑΝΕΤΕ ΔΟΚΙΜΕΣ ΜΕ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ ΠΡΙΟΝΙ (ΧΩΡΙΣ ΤΡΟΦΟΔΟΣΙΑ) ΠΡΙΝ ΤΙΣ ΤΕΛΙΚΕΣ ΚΟΠΕΣ ΩΣΤΕ ΝΑ ΕΛΕΓΧΕΤΕ ΤΗ ΔΙΑΔΡΟΜΗ ΤΗΣ ΛΕΠΙΔΑΣ. ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΣΦΙΓΚΤΗΡΑΣ ΔΕΝ ΕΜΠΟΔΙΖΕΙ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΠΡΙΟΝΙΟΥ Ή ΤΩΝ ΠΡΟΦΥΛΑΚΤΗΡΩΝ.

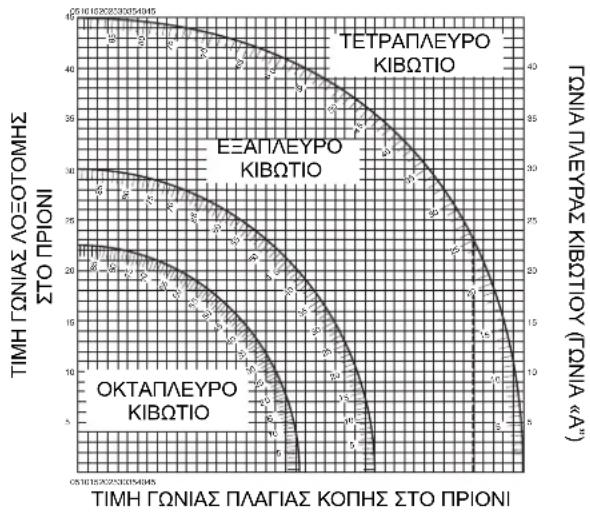

Σύνθετη γωνιακή κοπή [εικ. 23, 24]

Αυτή η κοπή είναι συνδυασμός κοπής με λοξοτομή και φαλτσογωνία. Είναι ο τύπος της κοπής που χρησιμοποιείται για την κατασκευή κορνιζών ή κιβωτίων με κεκλιμένες πλευρές, όπως στο σχήμα 23.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν η γωνία κοπής διαφέρει από κοπή σε κοπή, ελέγξτε τη σύσφιξη της λαβής του σφιγκτήρα φαλτσογωνίας και του κομβίου σύσφιξης λοξοτομής. Αυτά τα δύο πρέπει να συσφίγγονται μετά από την πραγματοποίηση οποιασδήποτε αλλαγής στη φαλτσογωνία ή τη λοξοτομή.

• Τα διάγραμμα που εμφανίζεται παρακάτω θα σας βοηθήσει στην επιλογή των κατάλληλων ρυθμίσεων φαλτσογωννίας και λοξοτομής για συνηθισμένες εργασίες σύνθετης γωνιακής κοπής.
- Για να χρησιμοποιήσετε το διάγραμμα, επιλέξτε την επιθυμητή γωνία Α [εικ. 24] για το έργο σας και εντοπίστε αυτή τη γωνία στο κατάλληλο τόξο του διαγράμματος. Από αυτό το σημείο, ακολουθήστε το διάγραμμα ακριβώς προς τα κάτω για να βρείτε τη σωστή γωνία πλάγιας κοπής και ακριβώς απέναντι για να βρείτε τη σωστή γωνία λοξοτομής.

1. Ρυθμίστε το πριόνι σας στις προαναφερθείσες τιμές γωνίας και πραγματοποιήστε λίγες δοκιμαστικές κοπές.
2. Δοκιμάστε να συνδέσετε τα τεμάχια που κόψατε.

Παράδειγμα: Για να κατασκευάσετε ένα τετράπλευρο κιβώτιο με εξωτερικές γωνίες 25° (γωνία “Α”) [εικ. 24], χρησιμοποιήστε το επάνω δεξιά τόξο. Εντοπίστε την τιμή 25° στην κλίμακα του τόξου. Ακολουθήστε την οριζόντια τέμνουσα γραμμή, προς οποιαδήποτε από τις δύο πλευρές, για να βρείτε τη ρύθμιση της γωνίας λοξοτομής στο πριόνι (23°). Ομοίως, ακολουθήστε την κατακόρυφη τέμνουσα γραμμή, προς τα επάνω ή προς τα κάτω, για να βρείτε τη ρύθμιση της γωνίας πλάγιας κοπής στο πριόνι (40°). Πάντοτε να εκτελείτε μερικές δοκιμαστικές κοπές σε άχρηστα τεμάχια ξύλου για να επαληθεύετε τις ρυθμίσεις στο πριόνι.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην υπερβαίνετε τα όρια της σύνθετης γωνιακής κοπής που είναι φαλτσογωνία 45° με λοξοτομή 45° αριστερά ή δεξιά.

Υποστήριγμα για τεμάχια μικρού και μεγάλου μήκους [εικ. 3, 4]

ΚΟΠΗ ΥΛΙΚΟΥ ΜΙΚΡΩΝ ΔΙΑΣΤΑΣΕΩΝ

Συνιστάται να χρησιμοποιείτε τον αναστολέας μήκους (οο) για υπό κατεργασία τεμάχια μικρών διαστάσεων, τόσο για ομαδικό πριόνισμα όσο και ξεχωριστά τεμάχια μικρού μήκους με διαφορετικές διαστάσεις. Ο αναστολέας μήκους μπορεί να χρησιμοποιηθεί μόνο σε συνδυασμό με ένα προαιρετικό ζεύγος από ράγες-οδηγούς (ii).

ΚΟΠΗ ΥΛΙΚΟΥ ΜΕΓΑΛΩΝ ΔΙΑΣΤΑΣΕΩΝ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαπώσετε τον κίνδυνο τραυματισμού, πάντοτε να στηρίζετε τα υπό κατεργασία τεμάχια μεγάλου μήκους.

Στην εικόνα 3 εμφανίζεται η ιδανική διαμόρφωση για το πριόνισμα τεμαχίων μεγάλου μήκους, όταν το πριόνι στέκεται ελεύθερα (όλα τα στοιχεία διατίθενται ως προαιρετικά).

Τα στοιχεία αυτά (εκτός τη βάση με πόδια και το σφιγκτήρα υλικού) απαιτούνται τόσο στην πλευρά εισόδου όσο και στην πλευρά εξόδου του υλικού:

• Βάση με πόδια (nn) (παρέχεται μαζί με οδηγίες συναρμολόγησης).
• Ράγες οδηγού (500 ή 1.000 mm) (ii).
• Βάσεις (mm) για τη στήριξη των ραγών-οδηγούς. Μην χρησιμοποιείτε τις βάσεις για να στηρίζετε το μηχάνημα! Το ύψος των βάσεων είναι ρυθμιζόμενο.
• Πλάκες στήριξηφικού (jj).

- Πλάκα άκρου έδρας (hh) για τη στήριξη των ραγών (επίσης και κατά την εργασία σε υπάρχοντα πάγκο).

• Σφιγκτήρας υλικού (kk).

• Αναστολέας περιστροφής (II).

• Τοποθετήστε το πριόνι στη βάση με πόδια και τοποθετήστε τις ράγες-οδηγούς.

• Βιδώστε σφιχτά τις πλάκες στήριξης υλικού (jj) στις ράγες-οδηγούς (ii).
• Ο σφιγκτήρας υλικού (κκ) λειτουργεί τώρα ως αναστολέας μήκους.
• Εγκαταστήστε τις πλάκες τέλους έδρας (hh).
• Εγκαταστήστε τον αναστολέα περιστροφής (II) στην πίσω ράγα.
• Χρησιμοποιήστε τοναναστολέα περιστροφής (II) για να ρυθμίσετε το μήκος των υπό κατεργασία τεμαχίων με μέτριο ή μεγάλο μήκος. Ο αναστολέας μπορεί να ρυθμιστεί και προς τις δύο πλευρές ή να αφαιρεθεί όταν δεν χρησιμοποιείται.

Εξαγωγή σκόνης [εικ. 1, 6]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εφόσον είναι δυνατό, συνδέετε σύστημα αφαίρεσης σκόνης που έχει σχεδιαστεί σύμφωνα με τους ισχύοντες κανονισμούς σχετικά με την εκπομπή σκόνης.

Συνδέστε ένα σύστημα συλλογής σκόνης που έχει σχεδιαστεί σύμφωνα με τους ισχύοντες κανονισμούς. Η ταχύτητα του αέρα εξωτερικά συνδεδεμένων συστημάτων πρέπει να είναι 20 m/s +/- 2 m/s. Η ταχύτητα μετριέται στο σημείο σύνδεσης του συνδετικού αγωγού, με το εργαλείο συνδεδεμένο αλλά εκτός λειτουργίας.

Υπάρχει διαθέσιμο ως προαιρετική επιλογή ξεχωριστό σετ για τη σκόνη (DE7777).

1. Τοποθετήστε τους αγωγούς εξαγωγής σκόνης (qq) στα ακροφύσια (q). Ο αγωγός μεγαλύτερου μήκους συνδέεται στο επάνω ακροφύσιο.
2. Συνδέστε τους αγωγούς στο συνδετήρα τριών δρόμων (rr).

Μεταφορά [εικ. 1]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την εύκολη μεταφορά του γωνιακού πριονιού, η βάση παρέχεται με δύο εσοχές για τα χέρια (ff). Ποτέ μην ανυψώσετε ή μεταφέρετε το φαλτσοπρίονο χρησιμοποιώντας τους προφυλακτήρες.

1. Για να μεταφέρετε το πριόνι, ρυθμίστε τις θέσεις φαλτσογωνίας και λοξοτομής σε 0°.
2. Πιέστε το μοχλό απελευθέρωσης κάτω προστατευτικού/κλειδώματος κεφαλής (b) [εικ. 1].
3. Πιέστε την κεφαλή προς τα κάτω και πιέστε το κουμπί ασφάλισης κάτω (w) [εικ. 2].
4. Μετακινήστε τη λεπίδα του πριονιού στη θέση ηρεμίας και πιέστε την εγκάρσια ασφάλεια (r).

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALT σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή περιποίηση του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν η λεπίδα του πριονιού φθαρεί, αντικαταστήστε την με μια καινούρια αιχμηρή λεπίδα.

Λίπανση

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον λίπανση.

Καθαρισμός

Πριν τη χρήση, ελέγξτε προσεκτικά το πάνω προστατευτικό της λεπίδας, το κινητό κάτω προστατευτικό της λεπίδας καθώς και το σωλήνα απομάκρυνσης της σκόνης για να βεβαιωθείτε ότι θα λειτουργήσουν σωστά. Βεβαιωθείτε ότι πριονίδια, σκόνη ή σωματίδια από το τεμάχιο εργασίας δεν μπορούν να εμποδίσουν μία από τις λειτουργίες.

Σε περίπτωση που υπάρχουν κομμάτια του τεμαχίου εργασίας σφηνωμένα ανάμεσα στη λεπίδα πριονιού και τα προστατευτικά, αποσυνδέστε το μηχάνημα από την παροχή ρεύματος και ακολουθήσε τις οδηγίες που δίνονται στην ενότητα Τοποθέτηση λεπίδας πριονιού. Αφαιρέστε τα κομμάτια που έχουν σφηνώσει και τοποθετήστε πάλι τη λεπίδα πριονιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χρησιμοποήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε ποτέ διαλύτες ή άλλες ισχυρές χημικές ουσίες για τον καθαρισμό των μη μεταλλικών τημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιπρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μην βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαπτώσετε τον κίνδυνο τραυματισμού, καθαρίζετε τακτικά την επάνω επιφάνεια της έδρας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, καθαρίζετε τακτικά το σύστημα συλλογής σκόνης.

Προαιρετικά αξεσουάρ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί άλλα αξεσουάρ εκτός από αυτά που διατίθενται από την DEWALT, η χρήση τυχόν τέτοιων αξεσουάρ με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματισμού, πρέπει να χρησιμοποιείτε μόνο αξεσουάρ που συνιστώνται από την DEWALT.

Χρήση της μετακινούμενης έδρας [εικ. 3–5]

Η μετακινούμενη έδρα (pp) διευκολύνει ιδιαίτερα το χειρισμό τεμαχίων ξύλου με μεγάλες διαστάσεις και μεγάλο μήκος [εικ. 5]. Μπορεί να συνδεθεί είτε στα αριστερά είτε στα δεξιά του μηχανήματος. Η μετακινούμενη έδρα απαιτεί τη χρήση της προαιρετικής βάσης με πόδια [εικ. 3].

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συναρμολογήστε τη μετακινούμενη έδρα σύμφωνα με τις οδηγίες που παρέχονται με τη βάση με πόδια.

• Αντικαταστήστε τις ράβδους στήριξης μικρού μήκους, οι οποίες παρέχονται με τη βάση με πόδια, με τις ακανόνιστες ράγες της έδρας στην πλευρά όπου πρόκειται να χρησιμοποιηθεί η έδρα.
• Ακολουθήστε όλες τις οδηγίες που παρέχονται με τη μετακινούμενη έδρα.

ΓΚΑΜΑ ΔΙΑΘΕΣΙΜΩΝ ΛΕΠΙΔΩΝ ΠΡΙΟΝΙΟΥ (ΣΥΝΙΣΤΩΜΕΝΕΣ ΛΕΠΙΔΕΣ)

Τύπος λεπίδας(διάμετρος x εσωτερική διάμετρος x αρ. δοντιών)		Χρήση
DT4222 Σειρά 40	216 x 30 x 24	Για γενική χρήση, σχίσιμο και εγκάρσια κοπή ξύλου και πλαστικών
DT4286 Σειρά 40	216 x 30 x 80	TCG για χρήση με αλουμίνιο
DT4320 Σειρά 60	216 x 30 x 48	ATB για λεπτή κοπή τεχνητού και φυσικού ξύλου
DT4350 Σειρά 60	216 x 30 x 60	TCG για εξαιρετικά λεπτή κοπή τεχνητού και φυσικού ξύλου

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα αξεσουάρ, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

περιβάλλοντος

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα.

Εάν διαπιστώσετε κάποια μέρα ότι το προϊόν σας της DEWALT χρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Τοποθετήστε αυτό το προϊόν σε ειδικό κάδο για ξεχωριστή συλλογή.

Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η επαναλητπτική χρήση των ανακυκλωμένων υλικών βοηθά στην αποφυγή της μόλυνσης του περιβάλλοντος και μειώνει τη ζήτηση πρώτων υλών.

Οι τοπικοί κανονισμοί μπορεί να προβλέπουν την ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικά κέντρα συλλογής απορριμμάτων, ή από τον αντιπρόσωπο όταν αγοράζετε ένα νέο προϊόν.

Η DEWALT διαθέτει εγκατάσταση για τη συλλογή και ανακύκλωση των προϊόντων DEWALT όταν φτάσουν στο τέλος του ωφέλιμου χρόνου ζωής τους. Για να εκμεταλλευτείτε αυτή την υπηρεσία, παρακαλούμε επιστρέψτε το προϊόν σας σε οποιονδήποτε αντιπρόσωπο συντήρησης ο οποίος θα το συλλέξει εκ μέρους σας.

Μπορείτε να βρείτε τη διεύθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου συντήρησης μέσω επικοινωνίας με το τοπικό σας γραφείο της DEWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Εναλλακτικά, μπορείτε να βρείτε κατάλογο εξουσιοδοτημένων αντιπροσώπων συντήρησης της DEWALT, καθώς και πλήρεις λεπτομέρειες για την εξυπηρέτηση μετά την πώληση και πληροφορίες υπευθύνων στο διαδίκτυο, στη διεύθυνση www.2helpU.com.

ΕΓΓΥΗΣΗ

DEWALT έχει εμπιστοσύνη στην ποιότητα των προϊόντων της και προσφέρει μια εξαιρετική εγγύηση για επαγγελματίες χρήστες του προϊόντος. Η παρούσα δήλωση εγγύησης είναι επιπλέον των συμβατικών δικαιωμάτων σας ως επαγγελματία χρήστη ή των απορρεόντων από τη νομοθεσία δικαιωμάτων σας ως ιδιώτη, μη επαγγελματία χρήστη και δεν τα παραβλάπτει με κανέναν τρόπο. Η εγγύηση ισχύει εντός της επικράτειας των χωρών μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελεύθερων Συναλλαγών.

• 30 HMEPΩN EΓΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΤΙΚΗΣ ΑΠΟΔΟΣΗΣ •

Αν δεν είστε πλήρως ικανοποιημένοι με την απόδοση του εργαλείου σας DEWALT, απλά επιστρέψτε το εντός 30 ημερών, πλήρες με όλα τα αρχικά του μέρη, όπως το αγοράσατε, στο σημείο αγοράς, για πλήρη επιστροφή χρημάτων ή ανταλλαγή. Το προϊόν θα πρέπει να έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης και πρέπει να παρουσιαστεί απόδειξη αγοράς.

• ΕΝΟΣ ΕΤΟΥΣ ΣΥΜΒΟΛΑΙΟ ΔΩΡΕΑΝ ΣΕΡΒΙΣ •

Αν χρειάζεστε συντήρηση ή σέρβις του εργαλείου σας DEWALT εντός 12 μηνών από την αγορά του, δικαιούστε ένα σέρβις χωρίς χρέωση. Αυτό θα λάβει χώρα χωρίς χρέωση σε εξουσιοδοτημένο αντιπρόσωπο επισκευών της DEWALT. Θα πρέπει να παρουσιαστεί απόδειξη αγοράς. Περιλαμβάνει εργασία. Δεν περιλαμβάνει αξεσουάρ και ανταλλακτικά εκτός αν η βλάβη τους εμπίπτει στην εγγύηση.

• ΕΝΟΣ ΕΤΟΥΣ ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ •

Αν εντός 12 μηνών από την ημερομηνία αγοράς η συσκευή σας DEWALT καταστεί ελαττωματική λόγω ελαττώματος στα υλικά ή την εργασία, η DEWALT εγγυάται όπ θα αντικαταστήσει όλα τα ελαττωματικά εξαρτήματα χωρίς χρέωση ή – κατ’ επιλογή μας – θα αντικαταστήσει τη μονάδα χωρίς χρέωση εφόσον:

• Το προϊόν δεν έχει τύχει κακής μεταχείρισης
• Το προϊόν έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης
- Δεν έχουν επιχειρηθεί επισκευές από μη εξουσιοδοτημένα άτομα
- Έχει παρουσιαστεί απόδειξη αγοράς
- Το προϊόν επιστρέφεται πλήρες με όλα τα αρχικά μέρη του

Αν επιθυμείτε να υποβάλετε μία αξίωση επί της εγγύησης, απευθυνθείτε στον πωλητή σας ή ελέγξτε τη θέση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου επισκευών της DEWALT στον κατάλογο της DEWALT ή απευθυνθείτε στο τοπικό σας γραφείο της DEWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Λίστα των εξουσιοδοτημένων αντιπροσώπων επισκευών της DEWALT και πλήρη στοιχεία για την υποστήριξή μας μετά την πώληση διατίθενται στο Διαδίκτυο στη διεύθυνση: www.2helpU.com.

Belgique etLuxembourg	Black & Decker - DEWALTNieuwlandlaan 7, IZ Aarschot B156België en B-3200 Aarschot www.dewalt.beLuxemburg		Dutch Tel: [phone]French Tel: [phone]	Fax: [phone]Fax: [phone]
Danmark	DEWALTSluseholmen 2-42450 Kobenhavn SV		www.dewalt.dk	Tlf: 70201511Fax: [phone]
Deutschland	DEWALTRichard Klinger Str. 1165510 Idstein		Fax: [phone]	Tel: [phone]www.dewalt.de
Ελλάς	Black & Decker (Ελλάς) A.E.Στράβωνος 7 & Bouλιαγμένης 159Γλυφάδα 16674, Αθήνα	Τηλ: 30 210 8981-616Service: 30 210 8981-616Φαξ: 30 210 8983-570	30 210 8981-61630 210 8981-61630 210 8983-570	www.dewalt.gr
España	DEWALTParque de Negocios “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel: [phone]Fax: [phone]	934 797 400Fax: [phone]	www.dewalt.es
France	DEWALT5, allée des hêtresBP 30084, 69579 Limonest Cedex	Tel: [phone]Fax: [phone]	04 72 20 39 20Fax: [phone]	www.dewalt.fr
SchweizSuisseSvizzera	DEWALTIn der Luberzen 408902 Urdorf	Tel: 01 - 730 67 47	01 - 730 67 47Fax: 01 - 730 67www.dewalt.ch	Fax: 01 - 730 70 67www.dewalt.ch
Ireland	DEWALTCalpe House Rock HillBlack Rock, Co. Dublin	Fax: [phone]	00353-2781811www.dewalt.ie	Tel: [phone]www.dewalt.ie
Italia	DEWALTc/o Energypark Building 03 sud, Via Monza 7/A,20871 Vimercate (MB), IT		31 164 283 063Fax: [phone]	Tel: [phone]Fax: [phone]www.dewalt.it
Nederlands	Black & Decker - DEWALTJoulehof 124600 AB Bergen Op Zoom	Tel: [phone]Fax: [phone]	45 25 13 00Fax: [phone]	www.dewalt.nl
Norge	DEWALTPostboks 4613, Nydalen0405 Oslo	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 14	01 - 66116 - 0Fax: 01 - 66116 - 14	www.dewalt.no
Österreich	DEWALTWerkzeug Vertriebsges m.b.HOberlaerstrasse 248A-1230 Wien	Tel: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]www.dewalt.pt
Portugal	DEWALTCentro de Escritórios de Sintra Avenida AlmiranteGago Coutinho, 132/134, Edificio 142710-418 Sintra2710-418 Lisboa	Tel: [phone]Fax: [phone]	010 400 430Fax: [phone]	Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : 1230 Wien
Suomi	DEWALTTekniikantie 1202150 Espoo, Finland	Puh: 010 400 430	010 400 430Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax: [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : [phone]Fax : 1230 Wien
Türkiye	KALE Hırdavat ve Makina A.Ş.Defterdar Mah. Savaklar Cad. No:15Edirnekapı / Eyüp / İSTANBUL 34050 TÜRKİYE		01753-56 70 55Fax: [phone]	Tel: [phone]Fax: [phone]www.dewalt.com.tr
UnitedKingdom	DEWALT210 Bath Road; Slough, Berks SL1 3YD	Tel: [phone]Fax: [phone]	01753-56 70 55Fax: [phone]	www.dewalt.co.uk
Middle EastAfrica	DEWALT P.O. Box - 17164,Jebel Ali (South Zone), Dubai, UAE	Tel: [phone]	971 4 8863030	Fax: [phone]Fax: [phone]www.dewalt.ae
