GEBRUIKSAANWIJZING DW771 DEWALT

Nederlands (vertaald vanuit de originele instructies) 58

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot één van de betrouwbaarste partners voor gebruikers van professionele gereedschapsautomaten.

Technische gegevens

	DW770	DW771	DW777
Voltage	V		230
Type 122
Vermogen	W		1600
Zaagbladdiameter	mm	216	216	216
Zaagbladboorgat	mm	30	30	30
Max. zaagbladsnelheid	min^-1	6300	2600-5200	6300
Verstekzaag (max. posities)	links en rechts	50°	50°	50°
Schuine hoek (max. posities)	links	48°	48°	48°
Samengestelde verstekzaag	schuine hoek	45°	45°	45°
	verstekzaag	45°	45°	45°
Capaciteiten
diagonaal 90°	mm	60 x 270	60 x 270	60 x 270
verstekzaag 45°	mm	60 x 190	60 x 190	60 x 190
verstekzaag 48°	mm	60 x 180	60 x 180	60 x 180
schuine hoek 45°	mm	48 x 270	48 x 270	48 x 270
schuine hoek 48°	mm	45 x 270	45 x 270	45 x 270
Totale afmeting	mm	460 x	460 x	460 x
		560 x 430	560 x 430	560 x 430
Gewicht	kg	14,0	15,0	15,0
L_PA (geluidsdruk)	dB(A)	93	91	93
K_PA (geluidsdruk onzekerheid)	dB(A)	3	3	3
L_WA (akoestisch vermogen)	dB(A)	104	102	104
K_WA (akoestisch vermogen onzekerheid)	dB(A)	3,9	3,2	3,9

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 61029:

Vibratie emissiewaarde ah
ah=	m/s2	2,1	2,1	2,1
Onzekerheid K =	m/s2	1,5	1,5	1,5

Het vibratie emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 61029 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde vibratie emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totale arbeidsduur.

Een inschatting van het blootstellingniveau aan vibratie dient ook te worden ovenwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatregelen op om de operator te beschermen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warmen, organisatie van werkpatronen.

Zekeringen

Europa

230 V gereedschappen

10 Ampère, hoofdstroom

OPMERKING: Dit toestel is bedoeld voor aansluiting op een stroomvoorzieningssysteem met een maximale toegestane systeemimpedantie Zmax van

0,25 Ω op het interfacepunt (elektriciteitskast) van de voorziening van de gebruiker.

De gebruiker moet ervoor zorgen dat dit toestel alleen wordt aangesloten op een elektriciteitssysteem dat aan bovenvermeld vereiste voldoet. Indien nodig kan de gebruiker het elektriciteitsbedrijf vragen naar de systeemimpedantie op het interfacepunt.

230

230

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Geeft een dreigend gevaar aan dat, als er niets aan wordt gedaan, leidt tot de dood of ernstig letsel.

WAARSCHUWING: Geeft een mogelijk gevaar aan dat, als er niets aan wordt gedaan, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG: Duidt een mogelijk gevaarlijke situatie aan die, als deze niet wordt vermeden, zou kunnen leiden tot gering of matig letsel.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

Wijst op risico van een elektrische schok.

Wijst op brandgeva.

Scherpe randen.

EG verklaring van overeenstemming

RICHTLIJN VOOR MACHINES

DW770, DW771, DW777

DEWALT verklaart dat deze producten zoals beschreven onder

Technische gegevens in overeenstemming zijn met:

2006/42/EG; EN 61029-1; EN 61029-2-9.

Deze producten voldoen ook aan Richtlijn

2004/108/EG en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

H. Jopsmann

Horst Grossmann

D-65510, Idstein, Duitsland

01.01.2010

Veiligheidsinstructies

WAARSCHUWING! Bij het gebruik van elektrisch gereedschap dienen basis voorzorgsmaatregelen altijd te worden aangehouden om het gevaar op brand, een elektrische schok of persoonlijk letsel te verminderen. Dit betreft onder meer de volgende maatregelen.

Lees al deze instructies door voordat u begint het product te gebruiken en bewaar deze instructies.

BEWAAR DEZE GEBRUIKSAANWIJZING OM ER DINGEN IN OP TE ZOEKEN

Algemene veiligheidsregels

1. Houd het werkgebied schoon.

Rommelige omgevingen en werkbanken zorgen voor letsel.

1. Let op de werkomgeving.

Stel het gereedschap niet bloot aan regen. Gebruik het gereedschap niet in vochtige of natte omstandigheden. Zorg dat de werkruimte goed verlicht is (250 - 300 Lux). Gebruik het gereedschap niet als het risico bestaat dat brand of een explosie wordt veroorzaakt, bv. in de aanwezigheid van brandbare vloeistoffen of gassen.

1. Wees bedacht op een elektrische schok.

Vermijd lichamelijk contact met geaarde oppervlaktes (bv. buizen, radiatoren, formuizen of ijskasten). Als u het gereedschap onder extreme omstandigheden gebruikt (bv. hoge luchtvochtigheid, als metaalslijpsel wordt gemaakt, enz.) kan de elektrische veiligheid worden verbeterd door een isolerende transformator te gebruiken of een (FI) aardingslekkage stroomonderbreker.

1. Houd andere personen uit de buurt.

Laat geen personen, vooral geen kinderen, bij het werk betrokken raken, het gereedschap of het verlengsnoer aanraken, en houd hen uit het werkgebied.

1. Berg niet-gebruikt gereedschap op.

Als het gereedschap niet in gebruik is, dient het op een droge en veilig afgesloten plaats te worden bewaard, buiten het bereik van kinderen.

1. Forceer het gereedschap niet.

Het levert betere en veiligere prestaties als u het voor het doel gebruikt waarvoor het is bedoeld.

1. Gebruik het juiste gereedschap.

Probeer niet met klein gereedschap werkzaamheden uit te voeren die een zwaar gereedschap nodig hebben. Gebruik gereedschap niet voor zaken waarvoor het niet is bedoeld; gebruik bijvoorbeeld geen cirkelzagen om takken of boomstammen te zagen.

1. Draag geschikte kleding.

Draag geen loszittende kleding of sierraden, omdat deze door de bewegende onderdelen kunnen worden gegrepen. Antislip schoeisel wordt aanbevolen als u buitenshuis werkt. Draag beschermende hoofdafdekking om lang haar te omsluiten.

1. Gebruik beschermend materiaal.

Draag altijd een veiligheidsbril. Gebruik een gezichts- of stofmasker als de werkomstandigheden stof of rondvliegende deeltjes veroorzaken. Als deze deeltjes behoorlijk heet kunnen zijn, dient u ook een hittebestendig schort te dragen. Draag altijd oorbescherming. Draag altijd een veiligheidshelm.

1. Sluit stofverwijderende apparatuur aan.

Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of stofverzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt.

1. Behandel het stroomsnoer voorzichtig.

Trek nooit aan het snoer om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, en scherpe randen. Draag het gereedschap nooit aan het snoer.

1. Beveilig de werkzaamheden.

Gebruik klemmen of een bankschroef om het werk op zijn plaats te houden. Dit is veiliger dan uw hand gebruiken en het maakt beide handen vrij om het gereedschap te bedienen.

1. Rek u niet te ver uit.

Blijf altijd stevig en in balans op de grond staan.

1. Onderhoud het gereedschap met zorg.

Houd snijdgereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en verwisselen van accessoires op. Controleer het gereedschap regelmatig en zorg, als het beschadigd is, dat het door een erkende servicemonteur wordt gerepareerd. Houd handgrepen en schakelaars droog, schoon, en vrij van olie en vet.

1. Sluit het gereedschap af.

Sluit het gereedschap correct af van de stroomvoorziening als het niet in gebruik is, voordat u het onderhoudt, of wanneer u accessoires zoals zaagbladen, boorijzers en snijwerktuigen verwisselt.

1. Verwijder aanpassingsleutels en moersleutels.

Leer uzelf aan om te controleren dat aanpassingsleutels en moersleutels zijn verwijderd van het gereedschap voordat u het gereedschap bedient.

1. Vermijd onbedoeld starten.

Draag het gereedschap niet met een vinger op de schakelaar. Zorg ervoor dat het gereedschap in de "uit" stand staat voordat u de stekker in het stopcontact steekt.

1. Gebruik verlengsnoeren voor buitenshuis.

Controleer voor het gebruik het verlengsnoer en vervang dit indien het is beschadigd. Als het gereedschap buitenshuis wordt gebruikt, dient u uitsluitend een verlengsnoer voor buitenshuis te gebruiken dat dienovereenkomstig is gemarkeerd.

1. Blijf alert.

Let op wat u aan het doen bent. Gebruik uw gezond verstand. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs of alcohol.

1. Controleer op beschadigde onderdelen.

Controleer het gereedschap en het stroomsnoer voordat u het gebruikt zorgvuldig, om te bepalen dat het correct zal werken en de bedoelde functie zal uitvoeren. Controleer de uitlijning van bewegende onderdelen, verbindende of bewegende onderdelen, breuk van onderdelen, bevestiging en alle andere omstandigheden die de bediening kunnen beïnvloeden. Een beveiliging of ander onderdeel dat beschadigd is, dient correct te worden gerepareerd of vervangen door een erkend servicecentrum, tenzij dit anders wordt aangegeven in deze gebruiksaanwijzing. Zorg dat defecte schakelaars door een erkend servicecentrum worden vervangen. Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Probeer nooit zelf reparaties uit te voeren.

WAARSCHUWING! Het gebruik van enig accessoire of bevestiging of bediening van enige handeling met dit gereedschap dat anders is dan wordt aanbevolen in deze gebruiksaanwijzing kan een risico op persoonlijk letsel opleveren.

1. Zorg dat uw gereedschap door een erkend iemand wordt gerepareerd.

Dit elektrische gereedschap voldoet aan de relevante veiligheidsregels. Reparaties dienen uitsluitend door erkende vaklieden te worden uitgevoerd met behulp van originele reserveonderdelen; anders kan dit tot een aanzienlijk gevaar voor de gebruiker leiden.

Aanvullende Veiligheidsregels voor Verstekzagen

- De machine is voorzien van een speciaal geconfigureerd netsnoer dat alleen door de fabrikant of een officiële servicemonteur kan worden vervangen.

- Gebruik de zaag niet voor het zagen van andere materialen dan die de fabrikant aanbeveelt.

- Gebruik de machines niet zonder dat de beschemkappen op hun plaats zitten, of als de beschemkappen niet werken of niet goed zijn onderhouden.

- Controleer dat de arm stevig is vastgezet wanneer u schuine zaagsneden uitvoert.

- Houd vloeroppervlak rond de machine vlak, opgeruimd en vrij van losse materialen, zoals zaagsel en spaanders.

NEDERLANDS

• Selecteer het juiste zaagblad voor het materiaal dat u wilt zagen.
• Gebruik op juiste wijze geslepen zaagbladen. Let op het merkteken van de maximumsnelheid op het zaagblad.
• Het is belangrijk dat alle vergrendelingsknoppen en klemhandgrepen vastzitten voordat u een bedieningshandeling start.
• Plaats nooit één van uw handen in de buurt van het zaagblad wanneer de zaag is aangesloten op de stroomvoorziening.
• Probeer nooit een machine die loopt, snel te stoppen door een stuk gereedschap of een ander voorwerp tegen het zaagblad te houden; er kunnen zich dan ernstige ongelukken voordoen.
• Raadpleeg de instructiehandleiding voordat u een accessoire gebruikt. Onjuist gebruik van een accessoire kan schade veroorzaken.
• Gebruik een houder of draag handschoenen wanneer u een zaagblad of ruw materiaal hanteert.
• Controleer vóór gebruik dat het zaagblad goed is gemonteerd.
• Het is belangrijk dat het zaagblad in de juiste richting draait.
• Gebruik geen zaagbladen met een grotere of kleinere diameter dan wordt aanbevolen. Raadpleeg de technische gegevens voor de juiste maten van het zaagblad. Gebruik alleen de zaagbladen die worden opgegeven in deze handleiding, en die voldoen aan EN 847-1.
• U kunt overwegen speciaal ontworpen zaagbladen toe te passen die minder lawaai maken.
• Gebruik geen HIGH SPEED-stalen zaagbladen.
• Gebruik geen gescheurde of beschadigde zaagbladen.
• Gebruik geen schurende schijven of diamantschijven.
• Werk alleen met zaagbladen waarvan de vermelde snelheid ten minste gelijk is aan de snelheid die op de zaag staat vermeld.
• Gebruik uw zaag nooit zonder de zaagplaat.
• Til het zaagblad uit de zaagsnede in het werkstuk voordat u de schakelaar loslaat.
• Zorg er voor iedere zaagsnede voor dat de machine stabiel is.
• Zet niet iets vast tegen de ventilator om de motoras vast te zetten.
• De zaagbladbeschermkap op uw zaag zal automatisch omhoog gaan wanneer de arm zakt, de kap zal over het zaagblad zakken wanneer u op de hoofdontgrendelingshendel duwt.
• Breng nooit de zaagbladbeschermkap met de hand omhoog als de zaag niet is uitgeschakeld. U kunt de beschermkap met de hand omhoog brengen warneer u zaagbladen monteert of verwijdert of als u de zaag wilt inspecteren.
• Controleer zo nu en dan dat de luchtsleuven van de motor schoon zijn en dat er geen spaanders in zitten.
• Vervang de zaagplaat wanneer deze versleten is.
• Trek de stekker van de machine uit het stopcontact voordat u onderhoudswerk uitgevoerd of het zaagblad verwisselt.
• Voer nooit schoonmaak- of onderhoudswerkzaamheden uit wanneer de machine nog loopt en de kop niet in de ruststand staat.
• Wanneer de machine is uitgerust met een laser, is het monteren van een andere laser niet toegestaan. Reparaties mogen alleen worden uitgevoerd door de fabrikant van de laser of door een officiële reparateur.
• Sluit de zaag aan op een stofopvangapparaat wanneer u hout zaagt. Houd altijd rekening met factoren die van invloed zijn op de blootstelling aan stof, zoals:

-- type materiaal dat moet worden bewerkt (spaanplaat produceert meer stof dan hout);

-- scherpte van het zaagblad;

-- juiste afstelling van het zaagblad,

-- stofafzuiging met luchtsnelheid van niet minder dan 20 m/s.

Controleer dat de lokale afzuiging en ook kappen, schermen en kokers goed zijn afgesteld.

- Houd rekening met de volgende factoren die van invloed zijn bij de blootstelling

aan lawaai:

-- gebruik zaagbladen die zo zijn ontworpen dat zij minder lawaai maken;

-- gebruik alleen goede, scherpe zaagbladen;

• De machine moet regelmatig worden onderhouden;
• Zorg voor voldoende algemene en plaatselijke verlichting;
• Het is belangrijk dat de gebruiker voldoende getraind is in het gebruik, de aanpassing en de bediening van de machine;
• Let erop dat eventuele tussenringen en asringen geschikt zijn voor het doel dat in deze handleiding wordt vermeld.
• Verwijder geen uitgezaagde of andere delen van het werkstuk uit het zaaggebied terwijl de machine loopt en de zaagkop niet in rustpositie staat.
• Zaag nooit werkstukken korten dan 150 mm.
• Zonder aanvullende ondersteuning is de machine bedoeld voor een maximaal werkstukformaat van:

- Hoogte 60 mm bij breedte 270 mm bij lengte 500 mm

Langere werkstukken moeten worden ondersteund door een geschikte aanvullende tafel, bijv. DE7023. Klem het werkstuk altijd stevig vast.

• In het geval van een ongeval of van storing van de machine moet u de machine onmiddellijk uitschakelen en de stekker van het netsnoer uit het stopcontact trekken.
• Rapporteer de storing en breng een geschikte aanduiding op de machine aan zodat andere mensen niet proberen de niet (goed) functionerende machine te gebruiken.
• Wanneer het zaagblad is geblokkeerd als gevolg van abnormale aanvoerdruk tijdens het zagen, zet de machine dan uit en trek de stekker uit het stopcontact. Verwijder het werkstuk en zorg voor vrijloop van het zaagblad. Zet de machine aan start de zaagwerkzaamheden weer met verminderde aanvoerdruk.
• Zaag nooit een lichte legering, vooral niet magnesium.
• Monteer, wanneer de situatie dat toelaat, de machine op een werkbank met bouten van een diameter van 8 mm en een lengte van 80 mm.

Overige risico's

De volgende risico's horen bij het gebruik van zagen:

- verwondingen die worden veroorzaakt door het aanraken van draaiende delen

Ook al worden de relevante veiligheidsvoorschriften en de veiligheidsvoorzieningen toegepast, bepaalde risico's kunnen niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico's van ongelukken die worden veroorzaakt door de onbedekte gedeelten van het draaiende zaagblad.
• Risico van letsel bij het verwisselen van het onbeschermde zaagblad.
• Risico van het knellen van de vingers bij het openen van de beschermkappen.
• Gezondheidsrisico's die worden veroorzaakt door het inademen van stof dat ontstaat bij het zagen van hout, vooral eikenhout, beukenhout en MDF.

De volgende factoren verhogen het risico van ademhalingsproblemen:

• Geen stofafzuiging bevestigd wanneer u hout zaagt
• Onvoldoende stofafzuiging doordat uitlaatfilters niet zijn gereinigd

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Draagpunt

De datumcode (A5), die ook het jaar van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2012 XX XX

Jaar van fabricage

Inhoud van de verpakking

De verpakking bevat:

1 Gedeeltelijk geassembleerde machine
2 Inbussleutel 4/6 mm
1 216 mm TCT zaagblad
1 Materiaalklem
2 Stofafscheidingsstukken (als optie verkrijgbaar voor DW770)
1 Gebruiksaanwijzing
1 Uitvergrote tekening
- Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.
- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Beschrijving [fig. 1, 2, 9]

WAARSCHUWING: Pas de gereedschapsautomaat of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

a. Aan/uit schakelaar
b. Hoofdvergrendeling vrijgavehendel
c. Draaghendel
d. Vaste bovenste bescherming
e. Buitenflens
f. Zaagbladbout
g. Onderste zaagbladbescherming
h. Zaagblad

i. Vergrendelingknop schuifafscheiding

j. Vaste tafel

k. Zaagplaat

I. Verstekam

m. Verstekslot

n. Roterende tafel/verstekarm

o. Verstekschaal

p. Schuifafscheiding

q. Stofverwijderingsbuis (als optie verkrijgbaar voor DW770)

r. Bewegingsvergrendeling

s. Hoofdvergrendeling omhoog

t. Schuine klemhendel

u. Schuine schaal

v. Bevestigingsgaten voor werkbank

w. Knop vergrendeling omlaag

x. Bewegingsbalken

y. Zaagkop

z. Inbussleutels

aa. Kabelklem

cc. Draaiknop snelheidsbeheer (alleen DW771)

dd. Gat voor hangslot

ee. Knop 'negeren'

ff. Draaghendel (links en rechts)

gg. Binnenflens

kk. Materiaalklem

hh. Tafeleinde plaat

ii. Ondersteunende geleidende rails
jj. Plaat voor materiaalondersteuning
II. Draaistop

mm. Verstelbare standaard 760 mm (max. hoogte)

nn. Pootstandaard

oo. Lengtestop voor korte werkstukken (te gebruiken met geleidende rails [ii])

pp. Roltafel

qq. Stofverwijderingsbuizen

rr. Driewegs connector

BEDOELD GEBRUIK

Uw DEWALT Afkort-verstekzaag is ontworpen voor professionele zaagwerkzaamheden van hout, houtproducten en kunststoffen. De zaag voert de werkzaamheden zoals afkorten, afschuinen en verstekzagen gemakkelijk, nauwkeurig en veilig uit.

Deze unit is ontworpen voor gebruik met een carbidepuntzaag met een nominale zaagbladdiameter van 216 mm.

NIET GEBRUIKEN bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze verstekzagen zijn professioneel elektrisch gereedschap.

LAAT NIET kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedienen.

WAARSCHUWING! Gebruik de machine niet voor andere doeleinden dan waarvoor zij is bedoeld.

• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/of kennis of bekwaamheden, als dat niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden kunnen spelen.

Elektrische veiligheid

De elektrische motor is slechts voor een voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met het voltage op het typeplaatje.

Uw gereedschap is dubbel geïsoleerd in overeenstemming met EN 61029; daarom is geen aarding nodig.

Als het stroomsnoer vervangen dient te worden, dient dit uitsluitend te worden gedaan door een geautoriseerde servicemedewerker of een erkende elektricien.

De volgende kabels zijn verplicht:

DW770:

H07RN-F,

2×1,0

mm²

Een verlengsnoer gebruiken

Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie Technische gegevens). De minimale geleidergrootte is 1,5 mm ^2 ; de maximale lengte is 30 m.

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

ASSEMBLAGE

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instelling aanpast of wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

Uitpakken

De motor en beschermingen zijn al op de basis geassembleerd.

Kabelklem [fi g. 7]

Steek de kabel (bb) in de kabelklem (aa). Zorg dat er voldoende speling is zodat de zaagkop kan bewegen, en maak vervolgens de klem vast met een schroef.

Het monteren op de werkbank [fi g. 2]

1. Er is in gaten (v) voorzien in alle vier de poten om het mogelijk te maken het apparaat op een werkbank te bevestigen. De gaten zijn geschikt voor het bevestigen met verschillende soorten bouten. Gebruik één van de gaten; het is niet nodig beide gaten te gebruiken. Bevestig uw zaag altijd stevig om bewegen te voorkomen.
   Om de draagbaarheid te verhogen kan het gereedschap worden bevestigd op een 12,5 mm dik stuk multiplex die aan uw werkondersteuning kan worden geklemd of naar andere werkplaatsen kan worden gebracht en weer kan worden vastgeklemd.
2. Als u de zaag op multiplex bevestigt, zorg er dan voor dat de bevestigingsschroeven niet uitsteken aan de onderkant van het hout. Het multiplex dient vlak op de werkondersteuning te staan. Als u de zaag op een werkoppervlak vastklemt, klem dan alleen vast op de klemknoppen waar de galen voor de bevestigingsschroef zich bevinden. Het vastklemmen op een ander punt belemmert het correct functioneren van de zaag.
3. Om binding en onjuistheid te voorkomen zorgt u ervoor dat het bevestigingsoppervlak niet kromgetrokken of anderszins oneffen is. Als de zaag op het oppervlak wiebelt, plaats u een dun stuk materiaal onder één zaagvoet totdat de zaag stevig op het bevestigingsoppervlak staat.

Het zaagblad bevestigen [fi g. 1, 8–10]

WAARSCHUWING: Om het gevaar op letsel te

verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instelling aanpast of wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

WAARSCHUWING: De tanden van een nieuw zaagblad zijn zeer scherp en kunnen gevaarlijk zijn.

WAARSCHUWING! Bedenk dat het zaagblad alleen op de voorgeschreven manier moet worden vervangen. Gebruik alleen zaagbladen die worden aangeduid bij Technische Gegevens; Cat. nr.: Geadviseerd wordt DT4320 te gebruiken.

1. Steek de 6 mm inbussleutel (z) in de positie tegenover de zaagas en houd de sleutel vast (afb. 8).
2. Maak de zaagbladbout (f) los door deze met de klok mee te draaien. Verwijder de zaagbladbout (f) en de buitenflens (e).
3. Druk op de onderste bescherming/hoofdvergrendeling vrijgavehendel (b) om de onderste bladbescherming (g) op te tillen en verwijder het zaagblad (h).
4. Plaats het nieuwe zaagblad in de houder op de binnenflens (gg) waarbij u ervoor zorgt dat de zaagtanden aan de onderrand van het blad naar het hek gericht zijn (weg van de operator).
5. Plaats de buitenflens (e) weer, waarbij u ervoor zorgt dat de verbindingslippen (ss) juist staan, één aan iedere kant van de motorkast.
6. Draai de bout van het zaagblad (f) vast door de bout naar links te draaien terwijl u de 6 mm inbussleutel (z) met uw andere hand vasthoudt (afb. 10).

AANPASSINGEN

CHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instelling aanpast of wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

Uw verstekzaag is in de fabriek correct ingesteld. Als aanpassing als gevolg van het transport en de opslag of een andere reden nodig is, volgt u de onderstaande stappen om uw zaag aan te passen. Als deze eenmaal gemaakt zijn, dienen deze aanpassingen juist te zijn.

De verschuivingbalken aanpassen voor constante snijdiepte (fi g. 1, 2, 11, 12)

Het zaagblad dient te functioneren met een constante snijdiepte over de gehele lengte van de tafel, en mag de vaste tafel aan de achterkant van de gleuf of aan de voorkant van de roterende arm niet raken. Om dit te bereiken moeten de verschuivingarmen perfect parallel aan de tafel staan als de zaagkop volledig wordt losgelaten.

1. Druk op de onderste bescherming/hoofdvergrendeling vrijgavehendel (b) [fig. 1].
2. Druk de zaagkop volledig naar achteren en meet de hoogte van de roterende tafel (n) tot de onderkant van de buitenflens (e) [fig. 11].
3. Draai het verschuivingslot van de zaagkop (r) [fig. 2].
4. Houd de zaagkop volledig vrij, trek de kop naar het einde van het loopveld.
5. Meet de hoogte zoals weergegeven in figuur 11 nogmaals. Beide waarden dienen identiek te zijn.
6. Als aanpassing nodig is, ga dan als volgt te werk [fig. 12]:
   a. Maak de borgmoer (tt) in de steun (uu) onder de bovenste stofverzamelingsbuis (q) los en pas de schroef (v v) naar behoefte aan, waarbij u in kleine stappen te werk gaat.
   b. Maak de borgmoer (tt) vast.

WAARSCHUWING: Controleer altijd of het zaagblad de tafel aan de achterkant van de gleuf of aan de voorkant van de roterende arm niet raakt in 90° verticale en 45° schuine posities. Schakel het apparaat niet aan voordat u dit heeft gecontroleerd!

De afscheiding aanpassen [fi g. 13]

Draai de vergrendelingknop van de schuifafscheiding (i) tegen de klok in om deze los te draaien. Beweeg de schuifafscheiding (p) naar een positie die voorkomt dat het zaagblad het snijdt, en maak vervolgens de vergrendelingknop van de afscheiding vast door deze met de klok mee te draaien.

Het zaagblad controleren en aan de afscheiding aanpassen [fi g. 2, 14, 15]

1. Maak het veerslot (m) van de verstekzaag los.
2. Plaats uw duim op de verstekzaagarm (l) en druk het veerslot van de verstekzaag (m) in om de roterende tafel/verstekzaagarm (n) vrij te geven.
3. Draai de verstekzaagarm totdat het veerslot het in de 0° verstekzaagpositie plaatst.
4. Trek de kop naar beneden en maak hem in deze positie vast met behulp van de knop vergrendeling omlaag (w).
5. Controleer dat de twee 0° markeringen (ww) op de verstekzaagschaal (o) nét zichtbaar zijn.
6. Plaats een tekenhaak (xx) tegen de linkerzijde van de afscheiding (p) en het zaagblad (h).

WAARSCHUWING: Raak de punten van de zaagtanden niet aan met de tekenhaak.

1. Als aanpassing nodig is, ga dan als volgt te werk:

a. Maak de schroeven (yy) los en beweeg de schaal/ verstekzaagarm assemblage naar links of rechts, totdat het zaagblad 90° ten opzichte van de afscheiding staat, zoals gemeten met de tekenhaak [fig. 14].

Het zaagblad controleren en aan de tafel aanpassen [fi g. 16–19]

1. Maak de schuine klemhendel (t) los [fig. 16].

2. Druk de zaagkop naar rechts om er zeker van te zijn dat hij volledig verticaal staat, en maak de schuine klemhendel vast.

3. Plaats een ingestelde tekenhaak (xx) op de tafel en omhoog tegen het zaagblad (h) [fig. 17].

WAARSCHUWING: Raak de punten van de zaagtanden niet aan met de tekenhaak.

1. Als aanpassing nodig is, ga dan als volgt te werk:

a. Maak de schuine klemhendel (t) los en draai de stopschroef voor verticale positie aanpassing (zz) naar binnen of naar buiten totdat het zaagblad op 90° ten opzichte van de tafel staat, zoals gemeten met de tekenhaak.

b. Als de schuine aanwijzer (a1) niet nul (0) op de schuine schaal (u) aangeeft, maakt u de schroeven (a2) los die de schaal beveiligen en beweegt u de schaal naar behoefte.

De schuine hoek controleren en aanpassen [fi g. 1, 18, 19]

De schuine negering maakt het mogelijk de max. schuine hoek naar wens in te stellen op 45° of 48°.

• Links = 45°

• Rechts = 48°

• Zorg ervoor dat de negeerknop (a3) zich in de linkerpositie bevindt.

• Maak de schuine klemhendel (t) los en beweeg de zaagkop naar links.
• Dit is de 45° schuine positie.
• Als aanpassing nodig is, draait u de stopschroef (a4) naar binnen of naar buiten zoveel als nodig is totdat de aanwijzer (a1) 45° aangeeft.

WAARSCHUWING: De geleidegroeven kunnen met zaagsel verstopt raken. Gebruik een stokje of een lage druk luchtspuit om de geleidegroeven vrij te maken.

Voor de bediening

WAARSCHUWING:

• Installeer het geschikte zaagblad. Gebruik geen zeer versleten zaagbladen. De maximum draaisnelheid van het gereedschap mag dat van het zaagblad niet overstijgen.
  • Probeer geen extreem kleine delen te zagen.
• Laat het zaagblad vrij zagen. Forceer het niet.
• Laat de motor de volledige snelheid bereiken voordat u zaagt.
• Zorg ervoor dat alle vergrendelingknoppen en klemhendels vast zitten.
• Beveilig het werkstuk.
• Hoewel deze zaag houd en veel niet-ijzerhoudende materialen snijdt, hebben deze bedieningsinstructies uitsluitend betrekking op het zagen van hout. Dezelfde richtlijnen zijn op de andere materialen van toepassing. Snijd geen ijzerhoudende (ijzer en staal) materialen of metselwerk met deze zaag! Gebruik geen schuurschijven!
• Zorg ervoor dat u de snijplaat gebruikt. Bedien de machine niet als de snijsleuf breder dan 10 mm is.
• Als u het werkstuk op een stuk hout plaatst, wordt de capaciteit verhoogd tot 300 mm.

BEDIENING

Gebruiksaanwijzing

WAARSCHUWING: Neem altijd de veiligheidsinstructies en van toepassing zijnde voorschriften in acht.

WAARS

CHUWING: Om het gevaar op letsel te

verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instelling aanpast of wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

We willen gebruikers in het Verenigd Koninkrijk graag wijzen op de "woodworking machinesregulations 1974" (houtbewerkingsvoorschriften voor apparatuur 1974) en alle hieropvolgende wijzigingen.

Het is belangrijk dat de machine wordt geplaatst overeenkomstig uw ergonomische condities waar het betreft hoogte en stabiliteit van het werkblad. De plaats van de machine moet zo worden gekozen dat de gebruiker een goed overzicht heeft en voldoende ruimte rond de machine heeft voor het zonder enige beperkingen werken met het werkstuk.

Verminder de effecten van trillingen door ervoor te zorgen dat de omgevingstemperatuur niet te koud is, de machine en de accessoires goed zijn onderhouden en dat de omvang van het werkstuk geschikt is voor deze machine.

Aan en uit schakelen [fi g. 1]

Er is een gat (dd) in de aan/uit schakelaar (a) waarin een hangslot kan worden gestoken om het gereedschap af te sluiten.

1. Om het gereedschap te bedienen drukt u de aan/uit schakelaar (a) in.
2. Om het gereedschap te stoppen, laat u de schakelaar los.

DRAAIKNOP SNELHEIDSBEHEER (ALLEEN DW771)

De draaiknop snelheidsbeheer (cc) kan worden gebruikt voor de geavanceerde instelling van het benodigde snelheidsbereik.

Draai de draaiknop snelheidsbeheer (cc) tot het gewenste bereik, dat wordt aangegeven met een getal (1–5).

• Gebruik hoge snelheden voor het zagen van zachte materialen zoals hout.
• Gebruik lage snelheden voor het zagen van hardhout.

Positie van lichaam en handen

Het correct positioneren van uw lichaam en handen bij het bedienen van de verstekzaag maakt het snijden makkelijker, preciezer, en veiliger.

WAARSCHUWING:

• Plaats uw handen nooit in de buurt van het snijgebied.
• Plaats uw handen niet dichter dan 150 mm van het zaagblad.
• Houd het werkstuk stevig tegen de tafel en de afscheiding gedrukt tijdens het zagen. Houd uw handen in positie totdat de schakelaar is losgelaten en het zaagblad volledig gestopt is.
• Maak altijd een proefloop (zonder stroom) voordat u zaagt, zodat u de loop van het zaagblad kunt controleren.
• Kruis uw handen niet.
• Houd beide voeten stevig op de vloer en blijf in balans staan.
• Volg de zaagarm terwijl u deze naar links en rechts beweegt, en ga enigszins aan de zijkant van het zaagblad staan.

Basis zaagsneden

VERTICALE RECHTE SNEDE [FIG. 1, 20]

OPMERKING: Gebruik 216 mm zaagbladen met 30 mm cilindergaten om de gewenste snijdcapaciteiten te krijgen.

1. Maak het veerslot van de verstekzaag (m) los en til dit vervolgens op.
2. Zet het veerslot van de verstekzaag (m) in de 0° positie en maak het veerslot van de verstekzaag vast.
3. Plaats het hout dat dient te worden gezaagd tegen de afscheiding (p)
4. Pak de draaghendel (c) vast en druk op de hoofdvergrendeling vrijgavehendel (b) om de kop vrij te laten komen. Druk op de aan/uit schakelaar (a) om de motor te starten. Het wordt aanbevolen om de snede bij de afscheiding te beginnen.
5. Laat de kop vrijkomen om het zaagblad in staat te stellen door het hout te snijden en de plastic snijplaat (k) in te gaan.
6. Als de kop volledig vrij is, trekt u deze langzaam langs om de snede af te maken.
7. Nadat de snede compleet is, laat u de schakelaar los en wacht u totdat het zaagblad volledig tot stilstand is gekomen, voordat u de kop naar zijn bovenste rustpositie beweegt.

WAARSCHUWING:

• Bij sommige types plastic profielen wordt het aanbevol om de handelingen in omgekeerde volgorde uit te voeren.
• De onderste zaagbladbescherming is ontworpen om sa te sluiten als de hendel (b) wordt losgelaten. Als deze niet binnen 1 seconde dicht gaat, dient u de zaag door een erkende DeWALT reparateur te laten onderhouden.

PAD VAN HET ZAAGBLAD KUNT CONTROLEREN. CONTROLEER DAT DE KLEM NIET DE WERKING VAN DE ZAAG OF DE BESCHERMKAP VERHINDERT.

Samengestelde verstekzaag (fi g. 23, 24)

De snede is een combinatie van een verstekzaagsnede en een schuine snede. Dit is het type snede dat wordt gebruikt om frames of dozen te maken met schuine hoeken zoals afgebeeld in [figuur 23].

WAARSCHUWING: Als de snijhoek per snede verschilt, controleert u dat de schuine klemhendel en de verstekzaag klemknop stevig vastzitten. Deze moeten worden vastgemaakt na het doorvoeren van wijzigingen van de schuine of verstekzaagsnede.

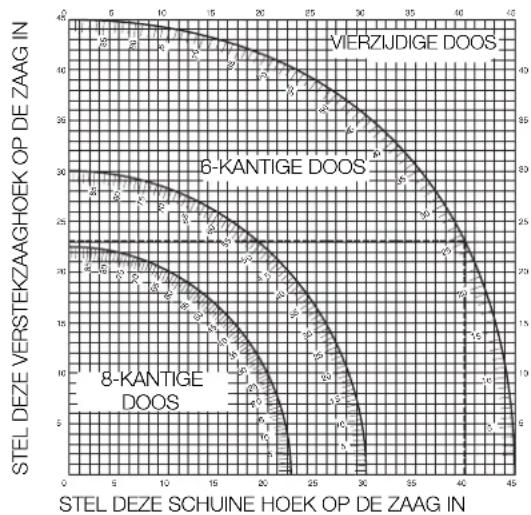

• De onderstaande tabel helpt u bij de keuze van de juiste schuine en verstekzaaginstellingen voor gebruikelijke samengestelde verstekzaagsneden.
• Om de tabel te gebruiken kiest u de gewenste hoek "A" [fig. 24] van uw project en zoekt u de hoek op de gewenste lijn in de tabel. Vanaf dat punt volgt u de tabel helemaal naar beneden om de juiste schuine hoek te vinden, en helemaal omhoog om de juiste verstekzaaghoek te vinden.

VERTICALE VERSTEKZAAG SNEDE [FIG. 1, 21]

1. Maak het veerslot (m) van de verstekzaag los. Beweeg de arm naar links of rechts in de gewenste hoek.
2. Het veerslot van de verstekzaag lokaliseert zowel links als rechts automatisch 0°;15°; 22,5°; 31,62°; 45° en 50°. Als een tussenliggende hoek gewenst is, houdt u de kop stevig ingedrukt en vergrendelt u deze door het veerslot van de verstekzaag vast te maken.
3. Zorg er altijd voor dat de vergrendelinghendel van de verstekzaag stevig vast zit voordat u gaat zagen.
4. Ga verder als bij een verticale rechte snede.

WAARSCHUWING: Als u het einde van een stuk hout met een kleine snede verstekzaagt, plaatst u het hout zo dat u ervoor zorgt dat de snede aan de zijkant van het zaagblad plaatsvindt met de grotere hoek naar de afscheiding, d.w.z.:

linker verstekzaag, afsnijden naar rechts rechter verstekzaag, afsnijden naar links

Schuine hoeken kunnen worden ingesteld tussen 0° en 48° aan de linkerkant. Schuine sneden tot 45° kunnen worden gesneden als de verstekzaagarm is ingesteld tussen nul en een maximum van 45° verstekzaagpositie rechts of links.

1. Maak de schuine klemhendel (t) los en stel de schuine hoek in naar wens.
2. Stel de knop 'negeren' (ee) in indien nodig.
3. Houd de kop stevig vast en zorg dat deze niet valt.
4. Maak de schuine klemhendel (t) stevig vast.
5. Ga verder als bij een verticale rechte snede.

Kwaliteit van de snede

Het gemak van iedere snede hangt af van een aantal variabelen, d.w.z. het materiaal dat wordt gesneden. Als de gemakkelijkste sneden gewenst zijn voor het profileren van een ander precisiewerk, zorgen een scherp (60-tands hardmetalen) zaagblad en een langzamere, gelijkmatige snijratio voor het gewenste resultaat.

WAARSCHUWING: Zorg ervoor dat het materiaal niet wegkruipt tijdens het snijden; klem het stevig op zijn plaats. Laat het zaagblad altijd eerst volledig tot stilstand komen voordat u de arm optilt. Als nog steeds kleine splinters hout uit de achterkant van het werkstuk steken, plakt u een stuk markeringstape op het hout waar de snede gemaakt dient te worden. Zaag door het tape en verwijder het tape voorzichtig als u klaar bent.

Het werkstuk vastklemmen [fi g. 3, 25–27]

WAARSCHUWING: Gebruik altijd een materiaalklem.

Voor de beste resultaten gebruikt u de materiaalklem (kk) die speciaal gemaakt is voor gebruik bij uw zaag.

KLEM PLAATSEN

1. Steek de klem in het gat achter de langsgeleiding. De klem (kk) moet naar de achterzijde van de verstekzaag wijzen. Controleer dat de groef volledig in de grondplaat van de verstekzaag is gestoken. Als de groef zichtbaar is, zit de klem niet goed vast.
2. Draai de klem 180° naar de voorzijde van de verstekzaag.
3. Draai de knop los zodat u de klem omhoog en omlaag kunt aanpassen, stel vervolgens de klem nauwkeurig af op het werkstuk door middel van de fijnafstellingsknop.

OPMERKING: Plaats de klem op de juiste zijde van de grondplaat bij het schuin afzagen. PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET

HOEK VAN ZIJKANT VAN DE DOOS (HOEK "A")

1. Stel uw zaag in op de voorgeschreven hoeken en maak een paar proefsneden.
2. Kijk ter controle of de gesneden stukken aan elkaar passen.
   Voorbeeld: Om een vierzijdige doos met 25° buitenhoeken (hoek "A") [fig. 24] te maken gebruikt u de lijn rechts bovenin. Zoek 25° op de lijnschaal. Volg de horizontale kruislijn naar beide zijden om de versteekzaag hoekinstelling op de zaag (23°) te vinden. Op dezelfde manier volgt u de verticale kruislijn naar de bovenkant of onderkant om de schuine hoekinstelling van de zaag (40°) te vinden. Probeer sneden altijd uit op een paar stukken afvalhout om de instellingen op de zaag te verifiëren.

WAARSCHUWING: Overschrijd de samengestelde verstekzaaggrenzen van 45° schuine hoek met 45° verstekzaaghoek links of rechts nooit.

Ondersteunen van korte en lange stukken [fi g. 3, 4]

KORT MATERIAAL SNIJDEN

Het wordt aanbevolen de lengtestop (oo) te gebruiken voor korte werkstukken, zowel voor het zagen van schuine hoeken als voor korte individuele werkstukken van verschillende lengtes. De lengtestop kan uitsluitend worden gebruikt samen met een paar optionele geleidende rails (ii).

LANG MATERIAAL SNIJDEN

WAARSCHUWING: Om het risico op letsel te verminderen dient u lange werkstukken altijd te ondersteunen.

Figuur 3 laat de ideale opstelling voor het zagen van lange werkstukken zien als de zaag vrijstaand wordt gebruikt (alle items zijn optioneel leverbaar).

Deze items (behalve de pootstandaard en de materiaalklem) zijn zowel aan de invoer als de uitvoerkant nodig:

• Pootstandaard (nn) (geleverd met opstellingsinstructies).
• Geleidende rails (500 of 1.000 mm) (ii).

- Standaarden (mm) om de geleidende rails te ondersteunen. Gebruik de standaarden niet om de machine te ondersteunen! De hoogte van de standaarden is instelbaar.

- Material ondersteuningsplaten (jj)

• Tafeleinde plaat (hh) voor het ondersteunen van de rails (ook wanneer u werkt aan een bestaande werkbank).
• Materiaalklem (kk).

• Draaistop (II).

• Plaats u zaag op de pootstandaard en breng de geleidende rails aan.

• Schroef de materiaal ondersteuningsplaten (jj) stevig vast aan de geleidende rails (ii).
• De materiaalklem (kk) functioneert nu als een lengtestop.
• Installeer de tafeleinde platen (hh).
• Installeer de draaistop (II) op de achterste rails.
• Gebruik de draaistop (II) om de lengte van middelgrote en lange werkstukken aan te passen. Deze kan zijdelings worden ingesteld, of worden weggedraaid als hij niet in gebruik is.

Stofverwijdering [fi g. 1, 6]

WAARSCHUWING: Sluit indien mogelijk een stofverwijderingsapparaat aan dat is ontworpen in overeenstemming met de desbetreffende regelgeving omtrent stofemissie.

Sluit een stofverwijderingsapparaat aan dat is ontworpen in overeenstemming met de desbetreffende regelgeving. De luchtsnelheid van extern aangesloten systemen dient 20m/s +/- 2m/s te zijn. De snelheid dient te worden gemeten in de verbindingsbuis op het verbindingspunt, waarbij het gereedschap is aangesloten maar niet draait.

Een losse stofkit is optioneel leverbaar (DE7777).

1. Bevestig de stofverwijderingsbuizen (qq) op de buizen (q); de langere slang aan de bovenste buis.
2. Sluit de slangen op de driewegs connector (rr) aan.

Transporteren [fi g. 1]

WAARSCHUWING: Om de verstekzaag gemakkelijk te dragen is de basis voorzien van twee handgrepen (ff). Til of draag de verstekzaag nooit aan de beschemkappen.

1. Om de zaag te transporteren stelt u de schuine hoek en verstekzaagposities op 0°.
2. Druk op de onderste bescherming/hoofdvergrendeling vrijgavehendel (b) [fig. 1].
3. Druk de kop naar beneden en druk op de knop vergrendeling omlaag (w) [fig. 2].
4. Breng het zaagblad in de rustpositie en druk op de bewegingsvergrendeling (r).

ONDERHOUD

Uw DEWALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instelling aanpast of wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

WAARSCHUWING: Als het zaagblad versleten is, dient u dit voor een nieuw, scherp zaagblad te vervangen.

Smering

Uw gereedschap op stroom heeft geen aanvullende smering nodig.

Reiniging

Controleer vóór gebruik zorgvuldig de bovenste beschemkap van het zaagblad, de beweegbare onderste beschemkap van het zaagblad en ook de stofafzuigbuis om vast te stellen dat zij goed zullen functioneren. Zorg ervoor dat spaanders, stof of een deel van het werkstuk niet kunnen leiden tot blokkering van één van de functies.

Als delen van het werkstuk zijn vastgelopen tussen het zaagblad en de beschermkappen, trek de stekker van het netsnoer van de machine dan uit het stopcontact en volg de instructies die worden gegeven in het hoofdstuk Het zaagblad monteren. Verwijder de vastgelopen gedeelten en monteer het zaagblad opnieuw.

WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

WAARSCHUWING: Om het risico op letsel te

verminderen maakt u de bovenkant van de tafel regelmatig schoon.

WAARSCHUWING: Om het risico op letsel te

verminderen maakt u het stofverzamelingssysteem regelmatig schoon.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die niet door DeWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DeWALT aanbevolen accessoires met dit product te gebruiken.

De roltafel gebruiken [fi g. 3–5]

De roltafel (pp) maakt het omgaan met grote en lange houtstukken zeer gemakkelijk [fig. 5]. Deze kan ofwel aan de linkerzijde ofwel aan de rechterzijde van de machine worden aangesloten. De roltafel vereist het gebruik van de optionele pootstandaard [fig. 3].

WAARSCHUWING: Zet de roltafel in elkaar met behulp van de instructies die bij de pootstandaard worden meegeleverd.

• Vervang de korte ondersteuningsbalken die bij de pootstandaard worden meegeleverd voor de irreguliere rails van de tafel aan de kant van de tafel die dient te worden gebruikt.
• Volg alle instructies op die bij de roltafel zijn meegeleverd.

LEVERBAAR BEREIK VAN ZAAGBLADEN (AANBEVOLEN ZAAGBLADEN)

Type	zaagblad	Zaagbladafmetingen	Gebruik
(diameter x gat x aantal tanden)
DT4222 serie 40	216x30x24	Voor algemeen gebruik, snijden endwassneden van hout en plastic
DT4286 serie 40	216x30x80	TCG voor gebruik met aluminium
DT4320 serie 60	216x30x48	ATB voor fijnsnijden van door demens gemaakt en natuurlijk hout
DT4350 serie 60	216x30x60	TCG voor extra fijnsnijden van doorde mens gemaakt en natuurlijk hout

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Milieubescherming

Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden gegooid.

Als u op een dag merkt dat uw DEWALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden.

Aparte inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen mogelijk. Hergebruik van gerecycleerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen.

Plaatselijke voorschriften bepalen mogelijk een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanneer u een nieuw product koopt.

DEWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruik te maken, kunt u uw product terugbrengen naar elke erkende reparateur die hem voor ons zal inzamelen.

U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uw plaatselijke DEWALT kantoor op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende DEWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com.

GARANTIE

DEWALT vertrouwt op de kwaliteit van zijn producten en biedt professionele gebruikers van het product een uitstekende garantie. Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijke rechten als een particuliere, niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE •

Als u niet geheel tevreden bent over de prestaties van uw DEWALT-gereedschap, kunt u dit compleet met de originele onderdelen, zoals u het hebt aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of tegen restitutie van het aankoopbedrag. Het product mag niet in onredelijke mate zijn versleten en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT •

Als onderhouds- of servicewerkzaamheden nodig zijn voor uw DEWALT-gereedschap, in de 12 maanden na uw aankoop, hebt u recht op een jaar gratis service. Deze zal kosteloos worden uitgevoerd in een DEWALT-servicecentrum. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE •

Als uw DEWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;
• Het product in redelijke mate is versleten;
• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;
• U een aankoopbewijs kunt overleggen;
• Het product compleet met alle originele onderdelen wordt geretourneerd.

Als u aanspraak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officiële DEWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiële DEWALT-servicecentra en volledige details over onze after-sales-service zijn ook te vinden op internet via:

www.2helpU.com.
