BEDIENUNGSANLEITUNG DW771 DEWALT

Deutsch (übersetzt von den originalanweisungen) 14

DW770, DW771, DW777 KAPP- UND GEHRUNGSSÄGE

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

	DW770	DW771	DW777
Spannung			V
Typ	1 2	2
Aufnahmeleistung		W	1600	1550/1400	1800/1600
Sägeblattdurchmesser		mm	216	216	216
Aufnahmebohrung Sägeblatt		mm	30	30	30
Max. Sägeblattdrehzahl		min ^-1	6300	2600-5200	6300
Gehrung(Maximaleinstellungen)		links und rechts	50°	50°	50°
Schrägschnitt (Maximaleinstellungen)		links	48°	48°	48°
Doppelgehrungsschnitt		Schrägschnitt	45°	45°	45°
		Gehrungsschnitt	45°	45°	45°
Leistungskennzahlen
Gerader Schnitt 90°		mm	60 x 270	60 x 270	60 x 270
Gehrungsschnitt 45°		mm	60 x 190	60 x 190	60 x 190
Gehrungsschnitt 48°		mm	60 x 180	60 x 180	60 x 180
Schrägschnitt 45°		mm	48 x 270	48 x 270	48 x 270
Schrägschnitt 48°		mm	45 x 270	45 x 270	45 x 270
Gesamtabmessungen		mm	460 x	460 x	460 x
			560 x 430	560 x 430	560 x 430
Gewicht		kg	14,0
L _FA	(Schalldruckpegel)	dB(A)	93	91	93
K _FA	(Schalldruckpegelunsicherheit)	dB(A)	3	3	3
L _WA	(Schallleistungspegel)	dB(A)	104	102	104
K _WA	(Schallleistungspegel-Unsicherheit)	dB(A)	3,9	3,2	3,9

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN 61029:

Schwingungsemissionswert a_h
a_h =	m/s2	2,1	2,1	2,1
Unsicherheit K =	m/s2	1,5	1,5	1,5

Die in diesem Informationsblatt angegebene Schwingungsemission wurde mittels eines standardisierten Prüfverfahrens gemäß EN 61029 gemessen und kann zum Vergleich verschiedener Werkzeuge verwendet werden. Sie kann für eine vorläufige Expositionsbewertung verwendet werden.

WARNUNG: Der angegebene Schwingungspegel steht für die Hauptverwendung des Werkzeugs. Wird das Werkzeug für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt, kann die Schwingungsemission abweichen. Dies kann zu einer erheblichen Erhöhung des Expositionsgrades über den gesamten Arbeitszeitraum führen.

Eine Einschätzung der Schwingungsexposition sollte auch die Zeiten berücksichtigen, in denen das Gerät ausgeschaltet ist oder wenn es zwar in Betrieb, aber nicht im Einsatz im eigentlichen Sinne ist. Dies kann zu einer erheblichen Minderung des Expositionsgrades über den gesamten Arbeitszeitraum führen.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutze der Anwender vor den Auswirkungen von Schwingungen fest, wie z. B.: Wartung des Werkzeugs und des Zubehörs, Warmhalten der Hände, Organisation von Arbeitsabläufen.

Absicherung

Europa

230 V Werkzeuge

10 A Stromversorgung

HINWEIS: Dieses Gerät ist für den Anschluss an ein Stromversorgungssystem mit einer maximale zulässigen Systemimpedanz Zmax von 0,25 Ω am Schnittstellenpunkt (Netzanschlusskasten) der Stromversorgung des Benutzers vorgesehen. Der Benutzer muss sicherstellen, dass dieses Gerät ausschließlich an ein Stromversorgungssystem angeschlossen wird, das den obigen Anforderungen entspricht. Der Benutzer sollte gegebenenfalls das örtliche Stromversorgungsunternehmen nach der Systemimpedanz am Schnittstellenpunkt fragen.

230 230

230

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

Skarpe kanter

EG-Konformitätserklärung

MASCHINENRICHTLINIE

DW770, DW771, DW777

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN 61029-1, EN 61029-2-9.

Diese Produkte erfüllen auch die Richtlinie 2004/108/EG und 2011/65 EU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

H. Jopsmann

Horst Großmann

Vizepräsident für Konstruktion und Produktentwicklung DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany

01.01.2010

Sicherheitsanweisungen

WARNUNG! Beim Gebrauch von Elektrowerkzeugen sind immer grundlegende Sicherheitsvorkehrungen zu beachten, um die Gefahren von Brand, Stromunfall und Körperschäden zu beachten, sowie die nachher Folgenden.

Lesen Sie alle Anweisungen, bevor Sie dieses Produkt in Gebrauch nehmen, und bewahren Sie diese Anweisungen auf.

BEWAHREN SIE DIESES HANDBUCH ZUM KÜNFTIGEN NACHSCHLAGEN AUF

Allgemeine Sicherheitsvorschriften

1. Halten Sie Ihren Arbeitsbereich in Ordnung.

Überladene Arbeitsbereiche und Werkbänke begünstigen Unfälle.

2. Berücksichtigen Sie die Arbeitsumgebung

Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Werkzeug nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches (250 - 300 Lux). Benutzen Sie das Werkzeug nicht an Stellen, an denen Brand- oder Explosionsgefahr besteht, z. B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3. Schutz vor Stromunfall

Vermeiden Sie Körperkontakt mit geerdeten Flächen (z. B. Rohre, Heizkörper, Kochplatten und Kühlschränke). Bei extremen Einsatzbedingungen (z. B. bei hoher Luftfeuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(Fl)-Schutzschalters erhöht werden.

4. Halten Sie andere Personen fern.

Lassen Sie nicht zu dass Unbeteiligte, insbesondere Kinder, das Werkzeug oder das Verlängerungskabel berühren und halten Sie sie vom Arbeitsbereich fern.

5. Bewahren Sie nicht benutzte Werkzeuge sicher auf.

Nicht benutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.

6. Überlasten Sie das Werkzeug nicht.

Das Werkzeug wird bessere und sicherere Arbeitsergebnisse erzielen, wenn es zweckgemäß belastet wird.

7. Verwenden Sie das geeignete Werkzeug.

Überlasten Sie keine schwachen Werkzeuge oder Zubehörteile mit Aufgaben für leistungsstärkere Werkzeuge. Verwenden Sie Werkzeuge nicht für ungeeignete Zwecke. Verwenden Sie z. B. keine Kreissägen zum Schneiden von Ästen oder Holzklötzen.

8. Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfasst werden können. Rutschfestes Schuhwerk wird bei Außenarbeiten empfohlen. Tragen Sie bei langen Haaren eine Haarschutzbedeckung.

9. Verwenden Sie Schutzausrüstungen:

Tragen Sie stets eine Schutzbrille. Tragen Sie eine Gesichts- oder Staubschutzmaske, wenn bei der Arbeit Staub oder herumfliegende Teilchen entstehen. Falls diese Teilchen sehr heiß sein können, tragen Sie auch eine hitzebeständige Schürze. Tragen Sie immer einen Gehörschutz. Tragen Sie immer einen Schutzhelm.

10. Schließen Sie die Spanabsaugung an.

Falls Vorrichtungen zur Absaugung oder zum Sammeln von Spänen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und ordnungsgemäß verwendet werden.

11. Behandeln Sie das Kabel sorgfältig.

Zerren Sie nicht am Kabel, um es aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Tragen Sie das Werkzeug niemals am Kabel.

12. Fixieren Sie das Werkstück.

Verwenden Sie Spannvorrichtungen oder einen Schraubstock zur Fixierung des Werkstücks. Es wird damit sicherer als mit der Hand gehalten und ermöglicht die Bedienung des Werkzeugs mit beiden Händen.

13. Übernehmen Sie sich nicht.

Achten Sie auf sicheren Stand und Gleichgewicht.

14. Pflegen Sie Ihre Werkzeuge mit Sorgfalt.

Halten Sie Schneidwerkzeuge scharf und sauber, um bessere und sicherere Ergebnisse zu erzielen. Befolgen Sie die Vorschriften zur Schmierung und zum Zubehöraustausch. Überprüfen Sie die Werkzeuge regelmäßig. Lassen Sie Defekte durch eine autorisierte Kundendienststelle reparieren. Halten Sie Handgriffe und Schalter trocken, sauber und frei von Öl und Fett.

15. Trennen Sie die Werkzeuge vom Stromnetz.

Wenn Sie die Geräte nicht benutzen, und wenn Sie Zubehör wie Sägeblätter, Stifte und Schneiden wechseln, trennen Sie vor der Wartung die Werkzeuge vom Stromnetz.

16. Entfernen Sie Justier- und Werkzeugschlüssel.

Machen Sie es sich zur Gewohnheit, vor Inbetriebnahme des Werkzeugs zu prüfen, ob alle Justier- und Werkzeugschlüssel vom Gerät entfernt sind.

17. Vermeiden Sie ein unbeabsichtigtes Einschalten.

Wenn Sie das Gerät tragen, nehmen Sie den Finger vom Schalter. Vergewissem Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an das Stromnetz anschließen.

18. Verwenden Sie für Außenarbeiten geeignete Verlängerungskabel.

Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, nehmen Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eignen und entsprechend gekennzeichnet sind.

19. Seien Sie stets aufmerksam.

Konzentrieren Sie sich auf Ihre Arbeit. Verwenden Sie Ihre praktische Vermunft. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Medikamenten oder Alkohof stehen.

20. Kontrollieren Sie Ihr Werkzeug auf Beschädigungen.

Überprüfen Sie vor Inbetriebnahme Gerät und Netzkabel sorgfältig, um sicher zu sein, dass es ordnungsgemäß funktionieren und die angestrebte Leistung erbringen wird. Überprüfen Sie die Ausrichtung der beweglichen Teile, deren Befestigung, dass keine Teile, Schutzvorrichtungen und Befestigungen beschädigt sind und dass keine anderen Umslände den einwandfreien Betrieb des Werkzeugs beeinträchtigen könnten. Beschädigte Schutzvorrichtungen oder andere Teile sollten ordnungsgemäß durch eine autorisierte Kundendienststelle repariert oder ausgetauscht werden, sofern in diesen Anweisungen nichts anderes angegeben ist. Lassen Sie defekte Schalter durch eine autorisierte Kundendienststelle ersetzen. Verwenden Sie das Werkzeug nicht, wenn der Ein/Aus-Schalter nicht funktioniert. Versuchen Sie nie, selbst das Werkzeug zu reparieren.

WARNUNG! Das Verwenden anderer als der in diesen Anweisungen empfohlenen Anbaugeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Werkzeug, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zur Gefahr von Körperschäden führen.

21. Lassen Sie Ihr Werkzeug durch qualifizierte Personen reparieren.

Dieses Elektrowerkzeug erfüllt die geltenden Sicherheitsvorschriften. Reparaturen sollten nur durch qualifizierte Personen und mit Originalersatzteilen durchgeführt werden, da andernfalls erhebliche Gefahren für den Benutzer entstehen können.

Zusätzliche Sicherheitshinweise für Gehrungssägen

• Diese Maschine ist mit einer speziell konfigurierten Netzleitung ausgerüstet, die nur vom Hersteller oder einer autorisierten Reparaturwerkstatt erneuert werden darf.
• Verwenden Sie das Gerät nicht zum Schneiden von Werkstoffen, die nicht vom Hersteller empfohlen sind.
• Betreiben Sie das Gerät nur, wenn die Schutzvorrichtungen angebracht sind, funktionieren und sich in einem einwandfreien Wartungszustand befinden.
• Vergewissern Sie sich vor der Durchführung von Neigungsschnitten, dass der Arm sicher befestigt ist.
• Halten Sie den Bereich um die Maschine herum eben, aufgeräumt und frei von losem Material, wie beispielsweise Späne und Schnittreste.
• Wählen Sie das richtige Sägeblatt für das zu schneidende Material.
• Achten Sie darauf, dass das Sägeblatt scharf und gut eingestellt ist. Beachten Sie die auf dem Sägeblatt angegebene Höchstdrehzahl.
• Vergewissern Sie sich, dass alle Feststellknöpfe und -hebel angezogen sind, bevor Sie mit der Arbeit beginnen.

DEUTSCH

- Halten Sie Ihre Hände nicht in der Nähe des Sägeblatts, wenn die Säge an der Stromversorgung angeschlossen ist.

- Versuchen Sie niemals, das sich bewegende Werkzeug schnell abzubremsen, indem Sie ein Werkzeug oder etwas anderes gegen das Sägeblatt drücken, da hierdurch schwere Verletzungen verursacht werden können.

- Vor der Verwendung von Zubehörteilen schlagen Sie in der Bedienungsanleitung nach. Die falsche Verwendung von Zubehör kann Sachschäden verursachen.

- Verwenden Sie beim Umgang mit einem Sägeblatt oder mit rauem Material einen Halter oder tragen Sie Handschuhe.

- Vergewissern Sie sich vor dem Einsatz, dass das Sägeblatt ordnungsgemäß montiert ist.

- Vergewissern Sie sich, dass das Sägeblatt sich in die richtige Richtung dreht.

- Verwenden Sie keine Blätter mit einem kleineren oder größeren Durchmesser als empfohlen. Angaben über die richtigen Sägeblätter sind den Technischen Daten zu entnehmen. Verwenden Sie nur die in diesem Handbuch spezifizierten Sägeblätter im Einklang mit EN 847-1.

- Ziehen Sie den Einsatz von speziell konstruierten lärmindernden Sägeblättern in Erwägung.

- Venwenden Sie keine Sägeblätter für HOCHGESCHWINDIGKEITSSTAHL.

- Verwenden Sie keine gespaltenen oder beschädigten Sägeblätter.

- Verwenden Sie keine Schleif- oder Diamantscheiben.

- Verwenden Sie nur Sägeblätter, deren angegebene Drehzahl mindestens so hoch ist wie die auf der Säge angegebene Drehzahl.

- Verwenden Sie immer die Schlitzplatte.

- Heben Sie das Sägeblatt aus dem Schnitt im Werkstück, bevor Sie den Schalter loslassen.

- Vergewissern Sie sich vor jedem Sägevorgang, dass die Maschine stabil steht.

- Blockieren Sie nie den Ventilator, um die Antriebswelle zu stoppen.

- Die Sägeblattabdeckung geht automatisch nach oben, wenn der Arm abgesenkt wird. Sie senkt sich auf das Sägeblatt, wenn der Lösehebel (b) der Kopfarretierung gedrückt wird.

- Ziehen Sie den Blattschutz nie per Hand hoch, außer wenn die Säge ausgeschaltet ist und der Netzstecker gezogen wurde. Der Blattschutz kann von Hand hochgezogen werden, wenn Sägeblätter ausgewechselt werden und wenn der Zustand der Säge geprüft werden soll.

- Überprüfen Sie regelmäßig, ob die Belüftungsschlitze des Motors sauber und spanfrei sind.

- Ersetzen Sie abgenutzte Schlitzplatten.

- Trennen Sie die Maschine vor der Durchführung von Wartungsarbeiten und vor dem Sägeblattwechsel vom Netz.

- Führen Sie niemals Reinigungs- oder Wartungsarbeiten durch, solange die Maschine noch läuft und sich der Kopf nicht in der Ruhestellung befindet.

- Bei Ausstattung mit Laser ist ein Austausch durch einen anderen Lasertyp nicht gestattet. Lassen Sie einen Laser nur vom Hersteller oder von einer autorisierten Kundendienstwerkstatt reparieren.

- Verwenden Sie bei der Bearbeitung von Holz eine Absaugvorrichtung. Bedenken Sie immer Faktoren, die zu Staubentwicklung führen können, z.B.:

-- Art des zu bearbeitenden Werkstoffs (Pressspanplatten erzeugen mehr Staub als Holz);

-- Schärfe des Sägeblatts;

-- Korrekte Einstellung des Sägeblatts;

-- Absaugvorrichtung mit Ventilationsleistung von mindestens 20 m/s.

Stellen Sie sicher, dass die Absaugvorrichtung sowie Hauben, Blenden und Rinnen korrekt ausgerichtet sind.

- Beachten Sie die folgenden Faktoren, die sich auf die Lärmexposition auswirken:

-- verwenden Sie speziell konstruierte, Lärm mindernde Sägeblätter;

-- verwenden Sie nur richtig geschärfte Sägeblätter;

• Die Maschine muss regelmäßig gewartet werden;

- Sorgen Sie für geeignete allgemeine oder punktuelle Beleuchtung;

- Stellen Sie sicher, dass die Benutzer in geeigneter Weise in der Verwendung, Justierung und im Betrieb dieses Gerätes geschult sind;

- Vergewissern Sie sich, dass alle Distanz- und Spindelringe dem in dieser Anleitung angegebenen Zweck entsprechen.

- Entfemen Sie keine abgeschnittenen oder anderen Teile des Werkstücks aus dem Schneidebereich, während die Maschine läuft und der Sägekopf sich nicht in Ruheposition befindet.

- Sägen Sie niemals Werkstücke, die kürzer als 150 mm sind.

- Ohne zusätzliche Stütze kann die Maschine die folgende maximale Werkstückgröße akzeptieren:

- Höhe 60 mm, Breite 270 mm, Länge 500 mm

- Längere Werkstücke müssen durch einen geeigneten Tisch gestützt werden, z.B. DE7023. Klemmen Sie das Werkstück immer gut fest.

- Schalten Sie bei einem Unfall oder Maschinenfehler die Maschine sofort ab und trennen Sie sie von der Stromquelle.

- Melden Sie den Fehler und kennzeichnen Sie die Maschine in geeigneter Form, damit andere Personen die defekte Maschine nicht verwenden.

- Wenn das Sägeblatt beim Sägen aufgrund anormaler Vorschubkraft blockiert, schalten Sie die Maschine ab und trennen Sie sie von der Stromzufuhr. Entfemen Sie das Werkstück und stellen Sie sicher, dass sich das Sägeblatt frei dreht. Schalten Sie die Maschine ein und starten Sie einen neuen Sägevorgang mit reduzierter Vorschubkraft.

- Sägen Sie niemals Leichtmetalle, besonders kein Magnesium.

- Immer wenn es die Situation erlaubt, montieren Sie die Maschine an eine Werkbank, und verwenden Sie dazu Schrauben mit einem Durchmesser von 8 mm und einer Länge von 80 mm.

Restgefahren

Folgende Risiken sind mit der Verwendung von Sägen untrennbar verbunden:

Verletzungen durch Berühren rotierender Teile.

Beim Betrieb von Sägen lassen sich bestimmte Restgefahren trotz Verwendung von Schutzeinrichtungen und der Einhaltung der Sicherheitsvorschriften nicht vermeiden. Diese sind:

- Gehörschäden.

- Verletzungsgefahr am nicht abgedeckten Bereich des rotierenden Sägeblatts.

- Verletzungsgefahr beim Wechseln des Sägeblatts.

- Quetschen der Finger beim Öffnen der Schutzabdeckungen.

- Gesundheitsgefährdung durch Einatmen von Staub, der beim Sägen von Holz entsteht, insbesondere Eiche, Buche und MDF.

Die folgenden Faktoren erhöhen das Risiko von Atemproblemen:

- Beim Sägen von Holz ist keine Absaugvorrichtung angebracht

- Unzureichende Staubabsaugung durch nicht gereinigte Absaugfilter

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Tragpunkt

LAGE DES DATUMSCODES (ABB. [FIG.] 2)

Der Datumscode (A5), der auch das Herstelljahr enthält, ist in das Gehäuse geprägt.

Beispiel:

2012 XX XX

Herstelljahr

Packungsinhalt

Die Packung enthält:

1 Teilmontiertes Gerät
2 Inbusschlüssel 4/6 mm
1 TCT Sägeblatt 216 mm
1 Werkstückspannvorrichtung
2 Spanabsaugmündungen (optional für DW770)
1 Bedienungshandbuch
1 Explosionszeichnung
- Prüfen Sie das Werkzeug, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.
- Nehmen Sie sich Zeit, die Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Beschreibung (Abb. 1, 2, 9)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

a. Ein/Aus-Schalter
b. Lösehebel für die Kopfarretierung
c. Tragegriff
d. Feste obere Schutzabdeckung
e. Außenflansch

f. Spannschraube
g. Untere Sägeblattabdeckung
h. Sägeblatt
i. Feststellknopf für beweglichen Werkstückanschlag

j. Fester Tisch
k. Tischeinlage
I. Gehrungsarm
m. Gehrungsarretierung
n. Drehteller/Gehrungsarm
o. Gehrungswinkelskala
p. Beweglicher Werkstückanschlag
q. Spanabsaugmündung (optional für DW770)

r. Traversenarretierung

s. Hebel für die Kopfarretierung
t. Neigungsklemmengriff
u. Neigungsgradskala
v. Löcher für die Werkbankmontage
w. Arretierungsknopf

x. Traversen
y. Sägekopf
z. Inbusschlüssel

aa. Kabelklemme
bb. Kabel
cc. Drehzahl-Wählknopf (nur DW771)
dd. Bohrung für Vorhängeschloss
ee. Umgehungsknopf
ff. Tragegriff (links und rechts)
gg. Innenflansch
kk. Werkstückspannvorrichtung

ii. Führungsschienen der Haltevorrichtung
jj. Werkstück-Haltevorrichtungsplatte
II. Schwenkbare Begrenzung

mm. Verstellbarer Fuß 760 mm (max. Höhe)

nn. Unterstellbock

oo. Längenanschlag für kurze Werkstücke (mit den Führungsschienen [ii] zu verwenden)

pp. Rollentisch

qq. Spanabsaugrohre

rr. Dreiwegeanschluss

VERWENDUNGSZWECK

Ihre DEWALT Kapp- und Gehrungssäge wurde für das professionelle Schneiden von Holz, Holzprodukten und Kunststoffen entwickelt. Sie führt die Sägearbeiten für Querschnitte, Schrägschnitte und Gehrungsschnitte einfach, genau und sicher durch.

Das Gerät ist für die Verwendung mit einem nominalen Sägeblattdurchmesser von 216 mm mit Hartmetallschneide vorgesehen.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Diese Kapp- und Gehrungssäge ist ein Elektrowerkzeug für den professionellen Gebrauch.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

WARNUNG! Verwenden Sie Werkzeuge nur entsprechend ihres vorgesehenen Zwecks.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deshalb, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeugs angegebenen Spannung entspricht.

Ihr Werkzeug ist gemäß EN 61029 zweifach isoliert. Ein Erdleiter ist deshalb nicht erforderlich.

Ist das Kabel auszutauschen, darf das Werkzeug ausschließlich durch eine autorisierte Kundendienststelle oder einen qualifizierten Elektriker repariert werden.

Folgende Kabel sind vorgeschrieben:

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II

(Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel, das für die Leistungsaufnahme dieses Elektrowerkzeugs geeignet ist (siehe

Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1,5 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

ZUSAMMENBAU

WARNING: Um die Verletzungsgefahr zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Stromnetz, bevor Sie Zubehör anbringen oder entfernen, Einstellungen justieren oder ändern oder Reparaturen vornehmen. Stellen Sie sicher, dass der Auslöseschalter in AUS-Stellung ist. Ein unbeabsichtigter Start kann zu Verletzungen führen.

Auspacken

Motor und Schutzabdeckungen sind bereits auf der Basis montiert.

Kabelklemme (Abb. 7)

Stecken Sie das Kabel (bb) durch die Kabelklemme (aa). Geben Sie ausreichend Kabellänge vor, damit der Sägekopf sich hin- und herbewegen kann, und ziehen Sie die Klemme mit der Schraube fest.

Montage auf der Werkbank (Abb. 2)

1. Alle vier Füße sind zur leichten Montage auf der Werkbank mit Löchern (v) versehen. Die Löcher können Schrauben in unterschiedlichen Größen aufnehmen. Verwenden Sie nur eine Variante der Löcher. Es ist nicht nötig, beide Varianten zu verwenden. Fixieren Sie Ihre Säge vor dem Arbeiten ausreichend, damit sie sich nicht bewegen kann.
   Um den Transport Ihrer Säge zu erleichtern, können Sie sie an einer mindestens 12,5 mm starken Sperrholzplatte befestigen. Diese Platte können Sie dann leicht an der Werkbank festspannen und wieder abnehmen, um sie andemorts zu befestigen.
2. Wenn Sie Ihre Säge an einer Sperrholzplatte befestigen, sollten Sie sicherstellen, dass die Befestigungsschrauben nicht aus dem Plattenboden herausragen. Die Sperrholzplatte muss auf der Auflageplatte der Werkbank bündig aufliegen. Bei Befestigung der Säge auf Arbeitsflächen ist immer dafür zu sorgen, dass sie nur an den Spannstellen, wo sich die Befestigungslöcher befinden, festgespannt wird. Ein Festspannen der Säge an einer anderen Stelle stört den ordnungsgemäßen Betrieb.
3. Um Verklemmen und Ungenauigkeit zu vermeiden, stellen Sie sicher, dass die Montagefläche nicht verformt oder sonst wie uneben ist. Wenn die Säge auf der Fläche kippelt, legen Sie eine dünne Unterlage unter einen der Sägefüße, bis die Säge fest auf der Montagefläche steht.

Montage des Sägeblatts (Abb. 1, 8–10)

WARNING: Um die Verletzungsgefahr zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Stromnetz, bevor Sie Zubehör anbringen oder entfernen, Einstellungen justieren oder ändern oder Reparaturen vornehmen. Stellen Sie sicher, dass der Auslöseschalter in AUS-Stellung ist. Ein unbeabsichtigter Start kann zu Verletzungen führen.

WARNUNG: Die Zähne eines neuen Sägeblattes sind sehr scharf und können gefährlich sein.

WARNUNG! Das Sägeblatt darf nur auf die beschriebene Art und Weise ausgetauscht werden. Verwenden Sie nur Sägeblätter gemäß den Technische Daten; Kat.nr.: DT4320 wird empfohlen.

1. Stecken Sie den 6 mm Inbusschlüssel (z) auf die andere Seite der Sägeblattwelle und halten Sie ihn fest (Abb. 8).
2. Lösen Sie die Spannschraube (f) durch Drehen im Uhrzeigersinn. Entfernen Sie die Spannschraube (f) und den Außenflansch (e).
3. Drücken Sie den Lösehebel (b) für die Arretierung der unteren Schutzabdeckung/Kopfarretierung, heben Sie die untere Schutzabdeckung (g) an und entfernen Sie das Sägeblatt (h).
4. Montieren Sie das neue Sägeblatt auf dem inneren Bund, der sich am inneren Sägeblattflansch (gg) befindet. Sorgen Sie dafür, dass die Zähne am unteren Blattrand in Richtung des Werkstückanschlags (vom Benutzer weg) zeigen.

5. Setzen Sie den Außenflansch (e) wieder ein und vergewissem Sie sich, dass je einer der Stummel (ss) an jeder Seite der Sägeblattwelle richtig einrastet.

6. Ziehen Sie die Spannschraube (f) durch Drehen entgegen dem Uhrzeigersinn fest und halten Sie dabei mit der anderen Hand den 6 mm Inbusschlüssel (z) fest (Abb. 10).

EINSTELLUNGEN

WARNUNG: Um die Verletzungsgefahr zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Stromnetz, bevor Sie Zubehör anbringen oder entfernen, Einstellungen justieren oder ändern oder Reparaturen vornehmen. Stellen Sie sicher, dass der Auslöseschalter in AUS-Stellung ist. Ein unbeabsichtigter Start kann zu Verletzungen führen.

Ihre Kapp- und Gehrungssäge wurde werksseitig genau eingestellt. Sollte wegen des Transports oder aus irgendeinem anderen Grund eine erneute Einstellung erforderlich sein, gehen Sie folgendermaßen vor, um Ihre Säge einzustellen. Die Einstellungen sollten dann zuverlässig bestehen bleiben.

Einstellen der Traversen für konstante Schnitttiefe (Abb. 1, 2, 11, 12)

Das Sägeblatt muss sich in einer konstanten Schnitttiefe über die gesamte Länge des Tisches bewegen und darf die feste Platte am Ende des Schlitzes oder an der Vorderseite des Dreharms berühren. Zu diesem Zweck müssen die Traversen genau parallel zum Tisch verlaufen, wenn der Sägekopf vollständig heruntergedrückt ist.

1. Drücken Sie den Lösehebel (b) für die untere Schutzabdeckung/Kopfarretierung (Abb. 1).
2. Drücken Sie den Sägekopf ganz nach hinten und messen Sie die Höhe vom Drehteller (n) bis zur Unterseite des Außenflansches (e) (Abb. 11).
3. Drehen Sie die Traversenarretierungsschraube (r) (Abb. 2).
4. Halten Sie den Sägekopf vollständig gedrückt und ziehen Sie ihn bis ans Ende seiner Bahn.
5. Messen Sie die in Abbildung 11 angegebene Höhe erneut. Beide Werte sollten übereinstimmen.
6. Wenn eine Nacheinstellung erforderlich ist, gehen Sie folgendermaßen vor (Abb. 12):

a. Lösen Sie die Sicherungsmutter (tt) am Halter (uu) unter der oberen Spanabsaugmündung (q) und justieren Sie die Schraube (v v) in kleinen Schritten, bis das Ziel erreicht ist.

b. Ziehen Sie die Sicherungsmutter (tt) fest.

WARNUNG: Prüfen Sie immer, dass das Sägeblatt nicht die Platte hinter dem Schlitz oder vorne am Dreharm bei den Stellungen 90° senkrecht und 45° Neigung berührt. Schalten Sie das Gerät nicht ein, bevor Sie das nicht kontrolliert haben.

Einstellen des Anschlags (Abb. 13)

Lösen Sie den Arretierknopf (i) durch Drehen entgegen dem Uhrzeigersinn. Verschieben Sie den Werkstückanschlag (p) so, dass das Sägeblatt ihn nicht berührt. Drehen Sie dann den Anschlagarretierungsknopf entgegen dem Uhrzeigersinn fest.

Prüfen und Justieren des Sägeblatts mit dem Anschlag (Abb. 2, 14, 15)

1. Lösen Sie die Gehrungsarretierung (m).
2. Legen Sie Ihren Daumen auf den Gehrungsarm (I) und drücken Sie die Gehrungsarretierung (m), um den Drehteller/Gehrungsarm (n) zu lösen.
3. Schwenken Sie den Gehrungsarm, bis die Arretierung ihn in der 0°-Gehrungsposition hält.
4. Ziehen Sie den Sägekopf herunter und stellen Sie ihn in dieser Position mit dem Arretierknopf (w) fest.
5. Prüfen Sie, dass die beiden 0°-Markierungen (ww) auf der Gehrungsskala (o) knapp sichtbar sind.
6. Legen Sie ein Winkelmaß (xx) an die linke Seite des Anschlags (p) und an das Sägeblatt (h).

WARNUNG: Berühren Sie nicht die Spitzen der Sägeblattzähne mit dem Winkelmaß.

1. Wenn eine Nacheinstellung erforderlich ist, gehen Sie folgendermaßen vor:

a. Lockem Sie die Schrauben (yy) und bewegen Sie die Skala/Gehrungsarmkonstruktion nach links oder rechts, bis der mit dem Winkelmaß gemessene Winkel zwischen dem Sägeblatt und dem Anschlag 90° beträgt (Abb. 14).

b. Drehen Sie die Schrauben (yy) wieder fest.

Prüfen und Justieren des Winkels zwischen Sägeblatt und Drehteller (Abb. 16–19)

1. Lockem Sie den Neigungsarretierungshebel (t) (Abb. 16).
2. Drücken Sie den Sägekopf nach rechts, um sicherzugehen, dass er völlig senkrecht steht. Ziehen Sie den Neigungsarretierungshebel wieder an.
3. Legen Sie ein Winkelmaß (xx) auf den Tisch und senkrecht an das Sägeblatt (h) (Abb. 17).

WARNUNG: Berühren Sie nicht die Spitzen der Sägeblattzähne mit dem Winkelmaß.

1. Wenn eine Nacheinstellung erforderlich ist, gehen Sie folgendermaßen vor:

a. Lösen Sie den Neigungsarretierungshebel (t) und drehen Sie die Anschlagschraube für die senkrechte Stellung (zz) hinein bzw. heraus, bis sich das Blatt 90° zum Tisch befindet, wenn mit dem Winkelmaß gemessen wird.
b. Falls der Neigungszeiger (a1) nicht null auf der Neigungsskala (u) anzeigt, lockern Sie die Feststellschraube (a2) der Skala und verschieben Sie die Skala entsprechend.

Überprüfung und Einstellung des Neigungswinkels (Abb. 1, 18, 19)

Die Neigungsumgehung ermöglicht es, den Neigungswinkel falls erforderlich bei 45° oder 48° einzustellen.

• Links = 45°

• Rechts = 48°

• Prüfen Sie, dass der Umgehungsknopf (a3) in der linken Position ist.

• Lösen Sie den Neigungsarretierungshebel (t) und verschieben Sie den Sägekopf nach links.
• Dies ist die Position, bei der die Neigung 45° beträgt.
• Wenn eine Justierung erforderlich ist, drehen Sie die Anschlagschraube (a4) rein oder raus, bis der Zeiger (a1) 45° anzeigt.

WARNUNG: Die Führungsrillen können durch Sägemehl verstopft sein. Verwenden Sie ein Stäbchen oder niedrigen Luftdruck, um die Führungsnillen zu reinigen.

Vor Inbetriebnahme

WARNUNG:

• Montieren Sie das richtige Sägeblatt. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die höchstzulässige Drehzahl der Säge darf nicht höher sein als die des Sägeblattes.
• Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.
• Üben Sie beim Schneiden keinen übermäßigen Druck auf das Sägeblatt aus. Überlasten Sie die Säge nicht.
• Lassen Sie den Motor vor Arbeitsbeginn stets auf volle Drehzahl beschleunigen.
• Vergewissern Sie sich, dass alle Festspannknöpfe und –hebel angezogen sind.
• Sichern Sie das Werkstück.

• Obwohl diese Säge Holz und viele andere NE-Werkstoffe schneidet, bezieht sich diese Bedienungsanleitung nur auf das Schneiden von Holz. Die gleichen Richtlinien gelten auch für andere Werkstoffe. Schneiden Sie mit dieser Säge keine eisenhaltigen Werkstoffe (Eisen und Stahl), Faserzement oder Mauerwerk! Verwenden Sie keine Schleifscheiben!

• Verwenden Sie immer die Tischeinlage. Verwenden Sie die Säge nicht, wenn der Schlitz breiter ist als 10 mm.

• Wenn Sie das Werkstück auf ein Stück Holz legen, erhöht sich die Leistung auf 300 mm.

BETRIEB

Bedienungsanleitung

NG: Beachten Sie stets die Sicherheitshinweise und anwendbaren Vorschriften.

NG: Um die Verletzungsgefahr zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Stromnetz, bevor Sie Zubehör anbringen oder entfernen, Einstellungen justieren oder ändern oder Reparaturen vornehmen. Stellen Sie sicher, dass der Auslöseschalter in AUS-Stellung ist. Ein unbeabsichtigter Start kann zu Verletzungen führen.

Die Aufmerksamkeit der Benutzer in Großbritannien sollte auf die „Woodworking Machines Regulations 1974“ und die daran anschließenden Änderungen gerichtet sein.

Achten Sie bei der Aufstellung Maschine auf eine ergonomische Tischhöhe und -stabilität. Der Standort der Maschine muss so gewählt werden, dass der Bediener einen guten Überblick sowie genügend Platz um die Maschine herum hat, dass er die Werkstücke ohne Einschränkung bearbeiten kann.

Stellen Sie zur Reduzierung der Auswirkungen von Vibrationen sicher, dass die Umgebungstemperatur nicht zu gering ist, dass Maschine und Zubehör gut gewartet sind und sich die Werkstückgröße für diese Maschine eignet.

Ein- und Ausschalten (Abb. 1)

Im Ein-Aus-Schalter (a) befindet sich eine Bohrung (dd), in die ein Vorhängeschloss eingesetzt werden kann, um das Werkzeug zu sichern.

1. Drücken Sie zum Einschalten den Ein-Aus-Schalter (a).
2. Lassen Sie zum Stoppen den Schalter los.

DREHZAHLREGLER (NUR DW771)

Mit dem Drehzahlregler (cc) kann der gewünschte Drehzahlbereich vorgewählt werden.

Drehen Sie den Drehzahlregler (cc) in den gewünschten, durch Zahlen (1–5) gekennzeichneten Bereich.

• Verwenden Sie hohe Drehzahlen für das Sägen von weichen Werkstoffen wie beispielsweise Holz.
• Verwenden Sie niedrige Drehzahlen für das Sägen Hartholz.

Haltung des Körpers und der Hände

Eine richtige Haltung des Körpers und der Hände beim Bedienen Ihrer Gehrungssäge macht das Sägen leichter, präziser und sicherer.

WARNUNG:

• Halten Sie Ihre Hände nie in der Nähe des Schnittbereiches.
• Halten Sie mit Ihren Händen immer einen Sicherheitsabstand zum Sägeblatt von mindestens 150 mm ein.
• Halten Sie beim Schneiden das Werkstück fest gegen die Werkbank und den Anschlag. Behalten Sie Ihre Hände in sicherem Abstand zum Sägeblatt, bis Sie die Auslösetaste losgelassen haben und das Sägeblatt zum völligen Stillstand gekommen ist.
• Machen Sie immer einen Versuch (mit ausgeschalteter Säge), bevor Sie mit dem eingeschalteten Gerät arbeiten, sodass Sie die Bahn des Sägeblattes überprüfen können.
• Kreuzen Sie Ihre Hände nicht.
• Bleiben Sie mit beiden Füßen fest auf dem Boden und halten Sie sich im Gleichgewicht.
• Folgen Sie den Bewegungen des Sägearms nach links und rechts. Stehen Sie dabei ein wenig seitlich des Sägeblattes.

Grundschnitte

GERADER VERTIKALER SCHNITT (ABB. 1, 20)

HINWEIS: Verwenden Sie 216 mm Sägeblätter mit 30 mm Aufnahmebohrung, um die gewünschten Sägeleistungen zu erhalten.

1. Lösen Sie die Gehrungsarretierung (m) und heben Sie sie an.
2. Stellen Sie die Gehrungsarretierung (m) auf die 0°-Position und ziehen Sie den Gehrungshebel an.

3. Legen Sie das zu schneidende Holz an den Anschlag (p).

4. Halten Sie den Haltegriff (c) und drücken Sie den Lösehebel (b) für die Sägekopfarrelierung, um den Sägekopf zu entsperren. Drücken Sie auf den Auslöseschalter (a), um den Motor zu starten. Es empfiehlt sich, den Schnitt in der Nähe des Werkstückanschlags zu beginnen.

5. Drücken Sie den Sägekopf nach unten, um mit dem Sägeblatt durch das Holz und in die Kunststoff-Tischeinlage (k) zu schneiden.

6. Wenn der Sägekopf vollständig heruntergedrückt ist, ziehen Sie ihn langsam, um den Schnitt auszuführen.

7. Nach Beendigung des Schnitts lassen Sie die Auslösetaste los und warten, bis das Sägeblatt vollständig stillsteht, bevor Sie den Kopf in die obere Ruhelage zurückstellen.

WARNUNG:

- Für bestimmte Arten von Kunststoffprofilen empfiehlt es sich, in umgekehrter Reihenfolge vorzugehen.

- Die untere Schutzabdeckung ist so konstruiert, dass sie sich schnell schließt, wenn der Hebel (b) losgelassen wird. Schließt sie sich nicht innerhalb von 1 Sekunde, lassen Sie die Säge durch einen autorisierten DEWALT Kundendienstmitarbeiter warten.

VERTIKALER GEHRUNGSSCHNITT (ABB. 1, 21)

1. Drücken Sie die Gehrungsarretierung (m). Bewegen Sie den Arm nach links oder nach rechts zum benötigten Winkel.
2. Die Gehrungsverriegelung rastet automatisch sowohl links als auch rechts bei 0°, 15°, 22,5°, 31,62°, 45° und 50° ein. Für Zwischenwerte halten Sie den Kopf gut fest und ziehen Sie die Gehrungsarretierung an.
3. Vor dem Schnitt vergewissern Sie sich immer, dass der Gehrungsarretierungshebel fest angezogen ist.
4. Gehen Sie wie bei einem senkrechten geraden Schnitt vor.

WARNUNG: Wird ein Gehrungsschnitt am Ende eines Holzstücks mit wenig Abschnitt durchgeführt, legen Sie das Holz so, dass sich der Abschnitt an der Seite mit einem größeren Winkel zum Sägeblatt befindet, also:

linke Gehrung, Abschnitt rechts rechte Gehrung, Abschnitt links

SCHRÄGSCHNITTE (ABB. 18, 22)

Die Neigungswinkel können zwischen 0° und 48° links eingestellt werden. Neigungswinkel bis 45° können gesägt werden, wenn der Gehrungsarm zwischen null und maximal 45° Gehrungswinkel rechts oder links eingestellt ist.

1. Lösen Sie den Neigungsarretierungshebel (t) und stellen Sie die Neigung auf den gewünschten Wert ein.
2. Falls nötig, stellen Sie den Umgehungsknopf (ee) ein.
3. Halten Sie den Sägekopf fest und lassen sie ihn nicht fallen.
4. Ziehen Sie den Neigungsarretierungshebel (t) fest an.
5. Gehen Sie wie bei einem senkrechten geraden Schnitt vor.

Schnittqualität

Saubere Schnittkanten hängen von einer Reihe von Variablen ab, wie z. B. vom Werkstoff. Wenn für Form- und ähnliche Präzisionsarbeiten sehr glatte Schnitte verlangt werden, empfiehlt sich die Verwendung eines scharfen Sägeblatts (Hartmetall, 60 Zähne) bei einer niedrigen, gleichmäßigen Schnittgeschwindigkeit.

WARNUNG: Sorgen Sie dafür, dass das Material während des Schneidens nicht kriecht: Spannen Sie es sorgfältig fest. Lassen Sie das Sägeblatt immer zum Stillstand kommen, bevor Sie den Sägearm hochziehen. Falls dennoch an der Hinterseite des Werkstücks kleine Holzfasern abgespaltet werden, kleben Sie ein Stück Kreppband über das Holz, wo es geschnitten werden soll. Sägen Sie durch das Kreppband und entfernen Sie es nach dem Schneiden.

Fixieren des Werkstücks (Abb. 3, 25–27)

WARNUNG: Verwenden Sie immer eine Materialklemme.

Für beste Ergebnisse verwenden Sie die Werkstückklemme (kk), die für den Gebrauch mit Ihrer Säge hergestellt wurde.

BEFESTIGUNG DES SCHRAUBSTOCKS

1. Setzen Sie ihn in die Öffnung hinter dem Anschlag ein. Die Schraubklemme (kk) muss zur Rückseite der Gehrungsäge zeigen. Stellen Sie sicher, dass die Rille des Schraubstocks vollständig in das Unterteil der Gehrungssäge eingesetzt ist. Wenn die Rille sichtbar ist, ist der Schraubstock nicht sicher.
2. Drehen Sie die Schraubklemme 180° zur Vorderseite der Gehrungssäge.
3. Lösen Sie den Knopf, um die Schraubklemme nach oben oder unten einzustellen, verwenden Sie dann den Feineinstellungknopf, um die Schraubklemme am Werkstück festzuklemmen.

HINWEIS: Setzen Sie den Schraubstock auf die rechte Seite des Unterteils, wenn Sie Neigungsschnitte vornehmen. MACHEN SIE IMMER EINEN VERSUCH (MIT AUSGESCHALTETER SÄGE), BEVOR SIE MIT DEM EINGESCHALTETEN GERÄT ARBEITEN, SO DASS SIE DIE BAHN DES SÄGEBLATTS ÜBERPRÜFEN KÖNNEN. STELLEN SIE SICHER DASS DER SCHRAUBSTOCK NICHT DEN BETRIEB DER SÄGE ODER DIE SCHUTZVORRICHTUNGEN BEHINDERT.

Doppelgehrungsschnitte (Abb. 23, 24)

Hierbei handelt es sich um eine Kombination von Gehrungs- und Schrägschnitt. Mit dieser Schnittweise werden Rahmen oder Kästen mit schrägen Seiten, wie in Abb. 23 gezeigt, hergestellt.

WARNUNG: Falls der Schnittwinkel für jeden Schnitt verschieden ist, vergewissem Sie sich, dass der Neigungsarretierungsknopf und der Gehrungsarretierungsknopf fest angezogen sind. Diese Knöpfe müssen nach jeder Änderung der Neigung oder Gehrung angezogen werden.

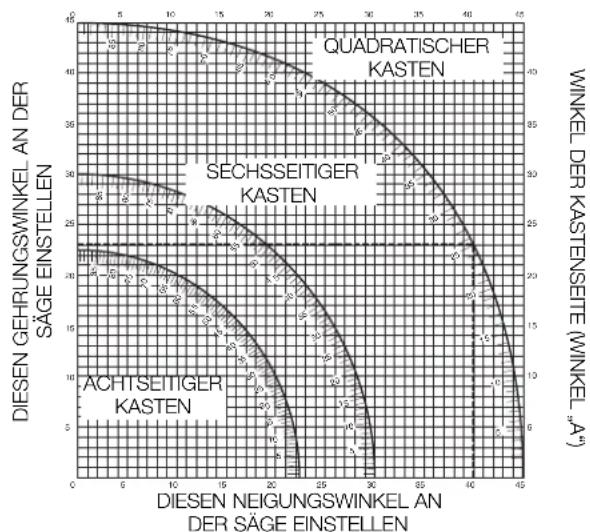

• Die hier gegebene Tabelle soll Ihnen helfen, die richtigen Neigungs- und Gehrungseinstellungen für übliche Doppelgehrungsschnitte zu wählen.
• Um die Übersicht zu verwenden, wählen Sie den gewünschten Winkel „A“ (Abb. 24) für Ihre Aufgabe. Von diesem Punkt folgen Sie der Zeichnung abwärts, um den richtigen Neigungswinkel zu finden. Folgen Sie dann einer geraden Linie, um den richtigen Gehrungswinkel zu finden.

1. Stellen Sie Ihre Säge auf die vorgegebenen Winkel ein und machen Sie einige Probeschnitte.
2. Setzen Sie die gesägten Teile zusammen.

Beispiel: Um einen vierseitigen Kasten mit 25° Außenecken herzustellen (Winkel „A“) (Abb. 24), verwenden Sie den Bogen oben rechts. Sie finden 25° auf der Bogenskala. Folgen Sie der horizontalen Schnittlinie nach links oder rechts, um die Gehrungswinkeleinstellung (23°) der Säge zu finden. Folgen Sie ebenso der vertikalen Schnittlinie nach oben oder unten, um die Neigungswinkeleinstellung (40°) der Säge zu finden. Machen Sie immer einige Probeschnitte mit Holzabfall, um die Sägeestellungen zu überprüfen.

WARNUNG: Überschreiten Sie niemals die Doppelgehrungsgrenzen von 45° Neigung bei 45° linker oder rechter Gehrung.

Haltevorrichtung für kurze und lange Werkstücke (Abb. 3, 4)

SCHNEIDEN VON KURZEN WERKSTÜCKEN

Es empfiehlt sich, die Längenbegrenzung (oo) bei kurzen Werkstücken sowohl beim Stapelsägen als auch bei kurzen Einzelstücken in verschiedenen Längen zu verwenden. Die Längenbegrenzung kann nur in Verbindung mit einem Paar optionaler Führungsschienen (ii) verwendet werden.

SCHNEIDEN VON LANGEN WERKSTÜCKEN

WARNUNG: Verwenden Sie bei langen Werkstücken

immer eine Haltevorrichtung, um die Verletzungsgefahr zu mindem.

Abbildung 3 zeigt die ideale Aufstellung für das Sägen langer Werkstücke, wenn die Säge freistehend verwendet wird (alle Elemente sind optional erhältlich).

Diese Elemente (mit Ausnahme der Unterstellböcke und der Werkstückeinspannung) werden sowohl an der eingehenden wie an der ausgehenden Seite benötigt:

• Unterstellbock (nn) (wird mit Aufbauanleitung geliefert).

• Führungsschienen (500 oder 1.000 mm) (ii).

• Ständer (mm), um die Führungsschienen zu halten. Verwenden Sie diese Ständer nicht, um das Gerät darauf zu legen. Die Ständer sind höhenverstellbar.

• Werkstückhalteplatten (jj).
• Tischendplatte (hh), um die Schienen zu halten (auch für Arbeiten an einer vorhandenen Werkbank).

Werkstückspannvorrichtung (kk).

– Schwenkbarer Anschlag (II).

1. Legen Sie Ihre Säge auf den Unterstellbock und passen Sie die Führungsschienen an.
2. Schrauben Sie die Materialhalteplatten (jj) an die Führungsschienen (ii) fest an.
3. Die Materialspannvorrichtung (kk) fungiert jetzt als Längenbegrenzung.
4. Installieren Sie die Tischendplatten (hh).
5. Installieren Sie den schwenkbaren Anschlag (II) an der hinteren Schiene.
6. Verwenden Sie den schwenkbaren Anschlag (II), um die Länge mittlerer und großer Werkstücke anzupassen. Sie kann seitlich justiert oder weggeschwenkt werden, wenn sie nicht benötigt wird.

Staubabsaugung (Abb. 1, 6)

WARNUNG: Bringen Sie möglichst eine Absaugvorrichtung an, die den geltenden Bestimmungen zur Staubabsaugung entspricht.

Bringen Sie eine Absaugvorrichtung an, die den geltenden Bestimmungen zur Staubabsaugung entspricht. Die Luftgeschwindigkeit extern angeschlossener Systeme muss bei 20m/s +/- 2 m/s liegen. Die Geschwindigkeit ist am Verbindungsrohr an der Verbindungsstelle mit angeschlossenem, aber nicht laufenden Gerät, zu messen.

Optional ist ein separates Staubsystem erhältlich (DE7777).

1. Passen Sie die Staubabsaugrohre (qq) den Mündungen (q) an. Der längere Schlauch an die obere Mündung.
2. Schließen Sie die Schläuche an den Dreiwegeanschluss (rr) an.

Transport (Abb. 1)

WARNUNG: Für den Transport der Gehrungssäge sind im Fuß zwei Griffmulden (ff) vorgesehen. Heben oder transportieren Sie die Gehrungssäge nicht, indem Sie sie an den Schutzvorrichtungen festhalten.

1. Für den Transport stellen Sie die Neigungs- und Gehrungspositionen auf 0°.
2. Drücken Sie den Lösehebel (b) für die untere Schutzabdeckung/Kopfarretierung (Abb. 1).
3. Drücken Sie den Sägekopf herunter und drücken Sie den Feststellknopf (w) (Abb. 2).
4. Bringen Sie das Sägeblatt in die Ruheposition und drücken Sie die Traversenfeststellung (r).

WARTUNG

Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein zufriedenstellender Betrieb hängt von der geeigneten Pflege des Werkzeugs und seiner regelmäßiger Reinigung ab.

NG: Um die Verletzungsgefahr zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Stromnetz, bevor Sie Zubehör anbringen oder entfernen, Einstellungen justieren oder ändern oder Reparaturen vornehmen. Stellen Sie sicher, dass der Auslöseschalter in AUS-Stellung ist. Ein unbeabsichtigter Start kann zu Verletzungen führen.

WARNUNG: Wenn das Sägeblatt abgenutzt ist, ersetzen Sie es durch ein scharfes Sägeblatt.

Schmierung

Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Reinigung

Überprüfen Sie vor der Verwendung sorgfältig den oberen Sägeblattschutz, den beweglichen unteren Sägeblattschutz sowie das Staubabsaugrohr, damit sie korrekt arbeiten. Stellen Sie sicher, dass weder Späne noch Staub oder Werkstückteilchen eine der Funktionen blockieren können.

Falls Werkstückfragmente zwischen Sägeblatt und Schutzvorrichtungen steckenbleiben, trennen Sie die Maschine von der Stromversorgung und befolgen Sie die Anweisungen in Abschnitt Montage des Sägeblatts. Entfernen Sie die steckengebliebenen Teile und montieren Sie das Sägeblatt wieder.

WARNUNG: Immer, wenn Sie Ansammlung von Schmutz an und um die Lüftungsoffnungen bemerken, blasen Sie mit trockener Luft Schmutz und Staub aus dem Hauptgehäuse. Tragen Sie anerkannten Augenschutz und anerkannte Staubschutzmasken bei diesen Arbeiten.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Werkzeugs. Solche Chemikalien können das in diesen Teilen verwendete Material weich werden lassen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Lassen Sie niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

WARNUNG: Um Verletzungsgefahren zu mindern, reinigen Sie regelmäßig die Tischfläche.

NG: Um Verletzungsgefahren zu mindern, reinigen Sie regelmäßig das Staubabsaugesystem.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von soichem Zubehör mit diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Verwendung des Rollentisches (Abb. 3–5)

Der Rollentisch (pp) erleichtert sehr den Umgang mit großen und langen Werkstücken (Abb. 5). Er kann sowohl links als auch rechts vom Gerät angebracht werden. Für den Rollentisch ist der optionale Unterstellbock erforderlich (Abb. 3).

WARNUNG: Bauen Sie den Rollentisch gemäß den mit dem Unterstellbock gelieferten Anweisungen auf.

• Tauschen Sie die mit dem Unterstellbock mitgelieferten kurzen Haltebarren durch die unregelmäßigen Schienen des Tisches an der Seite, an der Sie den Tisch verwenden.
• Beachten Sie alle mit dem Rollentisch mitgelieferten Anweisungen.

BEREICHE LIEFERBARER SÄGEBLÄTTER (EMPFOHLENE SÄGEBLÄTTER)

Sägeblatttyp(Durchmesser x Bohrung x Anzahl Zähne)
DT4222 Serien 40	216x30x24	Allgemeine Zwecke, Ablängen und gerades Schneiden von Holz und Kunststoffen
DT4286 Serien 40	216x30x80	TCG für Aluminiumbearbeitung
DT4320 Serien 60	216x30x48	ATB für Feinsägen von künstlichem und natürlichem Holz
DT4350 Serien 60	216x30x60	TCG für Extra-Feinsägen von künstlichem und natürlichem Holz

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Getrennte Sammlung Dieses Produkt darf nicht zusammen mit nomalem Hausmüll entsorgt werden.

Wenn Sie Ihr DEWALT Produkt ersetzen möchten oder es ausgedient hat, entsorgen Sie es nicht mit dem normalen Hausmüll. Geben Sie dieses Produkt an Sammelstellen zur getrennten Erfassung ab oder stellen Sie es zur Abholung bereit.

Durch getrennte Sammlung von gebrauchten Produkten und Verpackungen kann sichergestellt werden, dass sie dem Recycling zugeführt und wiederverwertet werden. Die Wiederverwendung von recycletem Material trägt zur Verhinderung von Umweltverschmutzung und zur Reduzierung des Rohstoffsbedarfs bei.

Nach Maßgabe örtlicher Vorschriften ist die getrennte Sammlung von elektrischen Geräten u. U. über Abholung, Sammelstellen oder den Fachhändler möglich, wo das Produkt ursprünglich bezogen wurde.

DEWALT betreibt eine Einrichtung zur Sammlung und zum Recycling von ausgedienten DEWALT-Produkten. Wenn Sie von diesem Service Gebrauch machen möchten, bringen Sie Ihr Produkt zur Kundendienstwerkstatt zurück, die es für Sie dem Recycling zuführen wird.

Für die Adresse einer Kundendienstwerkstatt in Ihrer Nähe setzen Sie sich bitte mit der örtlichen DEWALT-Niederlassung unter der in dieser Anleitung angegebenen Anschrift in Verbindung. Eine Übersicht der DEWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet:

www.2helpU.com.

GARANTIE

DEWALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendem des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DEWALT-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf, wird einmalig eine Wartungsinspektion für Ihre DEWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten DEWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;
  • Das Produkt war normalem Verschleiß ausgesetzt;
• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;
  • Der Kaufbeleg wird vorgelegt;
• Das Produkt wird vollständig im Originallieferumfang zurückgegeben.

Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen DEWALT-Service-Partner in Ihrer Nähe, dessen Adresse Sie im DEWALT-Katalog finden, oder Sie wenden sich an die DEWALT-Niederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter:

www.2helpU.com.

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

v. Benkmonteringshuller

w. Nedlåsingsknapp

x. Tverrstenger

y. Saghode

z. Sekskantnøkkel

aa. Kabelklemme

bb. Kabel

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

01.01.2010

Säkerhetsinstruktioner

DeWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Almanya

01.01.2010
