Τύπος προϊόντος	Καθαριστής υψηλής πίεσης με μπαταρία
Μάρκα	Kärcher
Μοντέλο	KHB 5 Battery
Τροφοδοσία	Μπαταρία ιόντων λιθίου 18 V, 2,5 Ah (Battery Power 18/25)
Αυτονομία	Περίπου 10 λεπτά (πλήρης φόρτιση)
Μέγιστη επιτρεπόμενη πίεση	2,4 MPa (24 bar)
Μέγιστη πίεση τροφοδοσίας	1,0 MPa (10 bar)
Μέγιστη θερμοκρασία τροφοδοσίας	40 °C
Φορτιστής	Τυπικός BC 18 V, 100-240 V, 50-60 Hz, ρεύμα φόρτισης 0,5 A, χρόνος φόρτισης ~4 ώρες
Διαστάσεις μπαταρίας (Μ x Π x Υ)	133 x 88 x 50 mm
Βάρος μπαταρίας	0,5 kg
Παρεχόμενα ακροφύσια	1 ακροφύσιο με περιστρεφόμενο ακροφύσιο (σκληρές βρωμιές), 1 ακροφύσιο με επίπεδο πίδακα (κανονικές εργασίες)
Στάθμη ηχητικής πίεσης (L_pA)	70 dB(A) (αβεβαιότητα 3 dB(A))
Στάθμη ηχητικής ισχύος (L_WA + αβεβαιότητα)	84 dB(A)
Δονήσεις χεριού-βραχίονα	1,3 m/s² (αβεβαιότητα 0,6 m/s²)
Κατηγορία προστασίας	III (συσκευή), II (φορτιστής)
Σύμφωνη χρήση	Καθαρισμός μηχανημάτων, οχημάτων, κτιρίων, εργαλείων, προσόψεων, βεραντών, κηπευτικών συσκευών
Περιεχόμενο παράδοσης	Καθαριστής, ακροφύσιο περιστρεφόμενο, ακροφύσιο επίπεδου πίδακα, μπαταρία (ανάλογα με την έκδοση), τυπικός φορτιστής (ανάλογα με την έκδοση)
Εγγύηση	Σύμφωνα με τους όρους του διανομέα· δωρεάν επισκευή για υλικά ή κατασκευαστικά ελαττώματα
Προστασία περιβάλλοντος	Συσκευή, μπαταρία και συσκευασίες ανακυκλώσιμες· μην τα πετάτε με τα οικιακά απορρίμματα

Συχνές ερωτήσεις - KHB 5 Battery Kärcher

Πώς φορτίζω την μπαταρία του Kärcher KHB 5 Battery;

Σπρώξτε τη μπαταρία στον προσαρμογέα του τυπικού φορτιστή. Συνδέστε το τροφοδοτικό σε μια πρίζα. Η φόρτιση ξεκινά αυτόματα: η οθόνη δείχνει τον υπολειπόμενο χρόνο σε λεπτά. Μόλις φτάσει στο 100%, αποσυνδέστε τον προσαρμογέα και το τροφοδοτικό. Η πλήρης φόρτιση διαρκεί περίπου 4 ώρες.

Ποια είναι η αυτονομία της μπαταρίας;

Με πλήρως φορτισμένη μπαταρία, η αυτονομία είναι περίπου 10 λεπτά συνεχούς χρήσης. Η ενσωματωμένη οθόνη δείχνει τον υπολειπόμενο χρόνο λειτουργίας κατά τη χρήση.

Μπορώ να χρησιμοποιήσω τη συσκευή με νερό βρύσης;

Ναι, αλλά πρέπει να ακολουθείτε τις οδηγίες του παρόχου νερού και να χρησιμοποιείτε σωλήνα νερού 1/2 ίντσας με τυπικό σύνδεσμο. Η πίεση τροφοδοσίας δεν πρέπει να υπερβαίνει τα 1,0 MPa (10 bar) και η θερμοκρασία νερού τους 40 °C. Μην συνδέετε ποτέ απευθείας τη συσκευή στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος σύμφωνο με το πρότυπο EN 12729 τύπου BA.

Τι να κάνω αν η συσκευή δεν ανεβάζει πίεση;

Ελέγξτε πρώτα την παροχή νερού: η βρύση πρέπει να είναι τελείως ανοιχτή. Στη συνέχεια ελέγξτε το λεπτό φίλτρο στο σύνδεσμο παροχής νερού: καθαρίστε το αν χρειαστεί. Αν το πρόβλημα επιμένει, συμβουλευτείτε την ενότητα Βοήθεια σε περίπτωση βλάβης των οδηγιών.

Πώς καθαρίζω ένα βουλωμένο ακροφύσιο;

Αποσυνδέστε το ακροφύσιο και αφαιρέστε τη βρωμιά στη διάμετρο του ακροφυσίου με μια βελόνα. Ξεπλύνετε το ακροφύσιο με καθαρό νερό πριν το ξανατοποθετήσετε. Αυτό συνήθως λύνει τις διακυμάνσεις πίεσης.

Μπορεί η συσκευή να χρησιμοποιηθεί για καθαρισμό ευαίσθητων επιφανειών;

Ναι, προσαρμόζοντας το ακροφύσιο και την απόσταση. Για σκληρές βρωμιές, χρησιμοποιήστε το ακροφύσιο με περιστρεφόμενο ακροφύσιο· για κανονικές εργασίες, το ακροφύσιο με επίπεδο πίδακα. Αποφύγετε να κατευθύνετε τον πίδακα απευθείας σε άτομα, ζώα ή μη σταθερά αντικείμενα. Για ευαίσθητες επιφάνειες, διατηρήστε επαρκή απόσταση.

Τι να κάνω αν η οθόνη εμφανίζει το σύμβολο θερμοκρασίας;

Το σύμβολο θερμοκρασίας υποδεικνύει ότι η μπαταρία είναι πολύ ζεστή ή πολύ κρύα. Τοποθετήστε την σε περιβάλλον μέτριας θερμοκρασίας (μεταξύ 0 και 40 °C) και περιμένετε να επανέλθει σε κανονική θερμοκρασία. Η φόρτιση ή η χρήση θα συνεχιστεί αυτόματα.

Πώς αποθηκεύω τη συσκευή μετά τη χρήση;

Μετά από κάθε χρήση, εκτονώστε την υπολειπόμενη πίεση ενεργοποιώντας τον κεντρικό διακόπτη. Αποθηκεύστε τη συσκευή μόνο σε εσωτερικό χώρο, σε επίπεδη επιφάνεια. Αφαιρέστε την μπαταρία και αποθηκεύστε την σε ξηρό μέρος σε θερμοκρασία κάτω των 20 °C. Φορτίστε μερικώς την μπαταρία μετά τη χρήση.

Ποια αξεσουάρ είναι συμβατά με το KHB 5;

Χρησιμοποιείτε αποκλειστικά αυθεντικά αξεσουάρ Kärcher με την ένδειξη «Handheld» (μπλε καπάκι). Η συσκευή λειτουργεί μόνο με μπαταρίες 18 V, όχι με μπαταρίες 36 V. Τα ακροφύσια των κλασικών καθαριστών υψηλής πίεσης δεν είναι συμβατά. Ταχυφορτιστές και μπαταρίες μεγαλύτερης χωρητικότητας διατίθενται προαιρετικά.

Πώς αφαιρώ και αποθηκεύω την μπαταρία;

Για να αφαιρέσετε την μπαταρία, πιέστε το κουμπί απασφάλισης κάτω από την μπαταρία και τραβήξτε την προς τα πίσω. Μετά τη χρήση, φορτίστε την μπαταρία ακόμα κι αν είναι μερικώς αποφορτισμένη. Για μακροχρόνια αποθήκευση, φυλάξτε την σε ξηρό μέρος σε θερμοκρασία κάτω των 20 °C, με χαμηλή υγρασία. Η οθόνη δείχνει την κατάσταση φόρτισης ακόμα και εκτός φορτιστή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KHB 5 Battery Kärcher

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας ..... EL 3

Συσκευασία. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 6

Χρήση σύμφωνα με τους κανονι- σμούς .... EL 6

Προστασία περιβάλλοντος ..... EL 6

Εγγύηση .... EL 6

Περιγραφή συσκευής ...... EL 7

'Εναρξη λειτουργίας. . . . . . . . . . . EL 8

Λειτουργία .... EL 8

Μεταφορά .... EL 9

Αποθήκευση .... EL 9

Καθάρισμα και περιποίηση ..... EL 9

Αντιμετώπιση βλαβών. . . . . . . . . . EL 9

Εξαρτήματα και ανταλλακτικά ..... EL 10

Τεχνικά χαρακτηριστικά ..... EL 11

Δήλωση Συμμόρφωσης των ΕΕ . . . ΕL 11

Υποδείξεις ασφαλείας

Πριν χρησιμοποιήσετε τη συσκευή σας για

πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Μηχανισμοί ασφάλειας

⚠️ΠΡΟΣΟΧΗ

■ Οι διατάξεις ασφαλείας απο- σκοπούν στην προστασία του χρήστη και δεν πρέπει να τρο- ποποιούνται ή να παραλείπο- νται.

Διάταξη ασφάλισης

Η ασφάλεια κλειδώνει τον διακό- πτη και αποτρέπει την ακούσια ενεργοποίηση της συσκευής.

Διαβάθμιση κινδύνων

⚠️KINDYNOΣ

Υποδείξεις για άμεσα επαπει- λούμενο κίνδυνο, ο οποίος μπο- ρεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

⚠️ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επι- κίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια σο- βαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επι- κίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλι- κές ζημίες.

Ασφαλής χρήση

⚠️KINDYNOΣ

Ο χρήσης οφείλει να χρησιμοποιεί τη συσκευή σύμφωνα με τους κανονισμούς. Πρέπει να λαμβάνει υπόψη τις τοπικές συνθήκες, καθώς και τα άτομα που ενδέχεται να βρίσκονται στον περίγυρο κατά τη χρήση της συσκευής.

■ Απαγορεύεται η λειτουργία σε χώρους όπου υπάρχει κίνδυνος έκρηξης.

■ Κατά τη χρήση της συσκευής σε επικίνδυνους χώρους πρέπει να τηρούνται οι αντίστοιχοι κανονισμοί ασφαλείας.

■ Μην χρησιμοποιείτε τη συ- σκευή, εάν έχει πέσει κάτω,

παρουσιάζει ορατή βλάβη ή δεν είναι στεγανή.

■ Η δέσμη νερού δεν επιτρέπε- ται να κατευθύνεται κατευθεί- αν πάνω σε ηλεκτρικές συ- σκευές και εγκαταστάσεις που περιέχουν ηλεκτρικά εξαρτή- ματα.
■ Μην ψεκάζετε αντικείμενα που περιέχουν βλαβερά για την υγεία υλικά (π.χ. αμίαντο).

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■ Δεν επιτρέπεται η χρήση της συσκευής από παιδιά ή άτομα που δεν έχουν ενημερωθεί σχετικά με το χειρισμό της.
■ Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από άτομα με περιορισμένες κινητικές, αισθητηριακές ή νοητικές ικανότητες χωρίς σχετική εμπειρία και/ή γνώσεις, εκτός εάν επιβλέπονται από ένα αρμόδιο για την ασφάλειά τους άτομο ή τους έχουν δοθεί οδηγίες για τη χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που ενδέχεται να προκύψουν.
■ Τα παιδιά δεν πρέπει να παί- ζουν με τη συσκευή.
■ Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να εξασφαλιστεί ότι δεν θα παίζουν με τη συσκευή.
Χρησιμοποιείτε ή αποθηκεύετε τη συσκευή μόνον σύμφωνα με την περιγραφή και/ή τις εικόνες!

■ Ποτέ μην στρέφετε τη δέσμη προς ανθρώπους, ζώα ή ελεύθερα αντικείμενα!
■ Η συσκευή περιέχει ηλεκτρικά εξαρτήματα και δεν πρέπει να καθαρίζεται με τρεχούμενο νερό.
■ Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή βαλβίδα αντεπιστροφής. Βεβαιωθείτε ότι η σύνδεση της μονάδας κατεργασίας οικιακών υδάτων, με την οποία λειτουργεί η συσκευή, διαθέτει βαλβίδα αντεπιστροφής κατά EN 12729 Τύπος BA.
■ Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

⚠️ΠΡΟΣΟΧΗ

■ Κατά την ξηρή λειτουργία μπορεί να προκληθεί ζημιά στη συσκευή.
■ Η συσκευή δεν πρέπει να μένει ποτέ χωρίς επιτήρηση, όταν βρίσκεται σε λειτουργία.

ΠΡΟΣΟΧΗ

■ Μην χρησιμοποιείτε τη συ- σκευή σε θερμοκρασίες κάτω των 0 °C.

Σύμβολα στη συσκευή

Η συσκευή δεν πρέπει να συνδεθεί απευθείας στο δημόσιο δίκτυο πόσιμου νερού.

Υποδείξεις ασφαλείας για τον φορτιστή

⚠️KINDYNOΣ

■ Πριν από κάθε χρήση, ελέγχετε τον μετασχηματιστή, το καλώδιο σύνδεσης, τον προσαρμογέα και τις μπαταρίες για τυχόν ζημιές. Μην χρησιμοποιείτε άλλο τις χαλασμένες συσκευές αλλά να τις αντικαθιστάτε.
■ Μην ανοίγετε τον φορτιστή. Σε περίπτωση ζημιάς ή βλάβης ο φορτιστής πρέπει να αντικα- τασταθεί.
■ Μην χρησιμοποιείτε τον φορτιστή σε χώρους, όπου υπάρχει κίνδυνος έκρηξης.
■ Μην αγγίζετε ποτέ το ρευμα- τολήπτη και την πρίζα με υγρά χέρια.
■ Μην χρησιμοποιείτε τον φορτιστή, εάν είναι λερωμένος ή υγρός.
■ Μην φορτίζετε μπαταρίες (πρωτεύοντα στοιχεία). Κίνδυνος έκρηξης.

⚠️ΠΡΟΣΟΧΗ

■ Η τάση του δικτύου πρέπει να είναι ταυτόσημη με την τάση που αναγράφεται στην πινακίδα στοιχείων του φορτιστή.
Χρησιμοποιήστε τον φορτιστή αποκλειστικά για την φόρτιση των εγκεκριμένων τύπων συσσωρευτή.
■ Η φόρτιση της συστοιχίας μπαταριών επιτρέπεται μόνο με τον παρεχόμενο γνήσιο φορτιστή ή με έναν φορτιστή εγκεκριμένο από την Karcher.
■ Μην κρατάτε τον φορτιστή από το καλώδιο σύνδεσης.
■ Κρατάτε το καλώδιο μακριά από πηγές θερμότητας, αιχμηρές ακμές, λάδια και κινούμενα εξαρτήματα συσκευών.
■ Μην καλύπτετε τον μετασχηματιστή.
■ Αποφεύγετε τα καλώδια προέκτασης με πολύπριζα και την ταυτόχρονη λειτουργία πολλών συσκευών.
■ Για να αποφευχθούν οι ζημιές μην περιτυλίγετε το καλώδιο σύνδεσης γύρω από τον μετασχηματιστή ή τον προσαρμογέα μπαταρίας.

ΠΡΟΣΟΧΗ

Σύμβολα στον φορτιστή

Προστατέψτε τον φορτι- στή από την υγρασία και φυλάξτε τον σε στεγνό χώρο. Η συσκευή ενδεί- κνυται για χρήση απο- κλειστικά σε κλειστούς χώρους, να μην εκτίθεται στην βροχή.

Ο φορτιστής διαθέτει εν- σωματωμένη ασφάλεια 1 Αμπέρ.

Ο φορτιστής ανταποκρί- νεται στις απαιτήσεις της κατηγορίας προστασίας II.

Υποδείξεις ασφαλείας συστοιχίας μπαταριών

Διαβάστε οπωσδήποτε τις συνημμένες οδηγίες ασφαλείας της μπαταρίας και τηρείτε τις κατά τη χρήση!

Συσκευασία

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο της ως προς την πληρότητα.

Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμηθευτή σας.

Χρήση σύμφωνα με τους κανονισμούς

Χρησιμοποιήστε αυτήν τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά για το νοικοκυριό:

– για τον καθαρισμό μηχανημάτων, οχημάτων, οικοδομών, εργαλείων, προσόψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με δέσμη νερού.

- Με τα εξαρτήματα και ανταλλακτικά που έχουν εγκριθεί από τον Οίκο KÄRCHER.

Προστασία περιβάλλοντος

Οι παλιές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Οι μπαταρίες και οι συσσωρευτές περιέχουν υλικά, τα οποία δεν επιτρέπεται να καταλήξουν στο περιβάλλον. Απορρίψτε τις παλιές συσκευές, τις μπαταρίες ή τους συσσωρευτές με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ήαπόρριψηςμπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια.

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απτορρίψτε τη συσκευασία με οικολογικό τρόπο.

Οι εργασίες καθαρισμού, κατά τις οποίες προκύπτουν απόνερα που περιέχουν λάδια, π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω μέρους των οχημάτων, επιτρέπονται μόνο σε πλυντήρια που διαθέτουν διαχωριστή λαδιών.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα:

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία).

Εικόνες, βλ. σελίδα 2

Εικόνα Α

1 Σωλήνας ψεκασμού με φρέζα ρύπων Για επίμονους ρύπους
2 Σωλήνας ρίψης με λεπτό ακροφύσιο Για κανονικές εργασίες καθαρισμού.
3 Συσκευή καθαρισμού με πίεση (μπαταρίας)
4 Απασφάλιση συστοιχίας μπαταριών
5 Διακόπτης συσκευής
6 A σ φ ά λ i σ η
7 Σύνδεση νερού με λεπτό φίλτρο
8 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε- ρού
9 Συστοιχία μπαταριών (18 V, 2,5 Ah) *
10 Στάνταρ φορτιστής (18 V) *
* Ανάλογα με την εγγύηση παραδίδεται μαζί

Βασικός φορτιστής

1 E π α φ ε í ζ φ ό ρ τ 1
2 Προσαρμογέας μπαταρίας
3 Καλώδιο σύνδεσης
4 M ε τ α σ χ η μ α τ ι σ τ
5 Πινακίδα τύπου

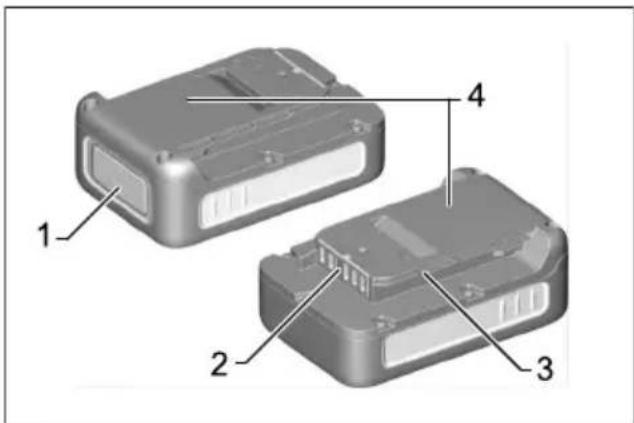

Συστοιχία μπαταριών

1 Ένδειξη οθόνης
2 E π α φ έ ζ
3 Y π o δ o x ή
4 Πινακίδα τύπου

Οθόνη

Η συστοιχία μπαταριών είναι εξοπλισμένη με μια ένδειξη που δίνει συνεχώς πληροφορίες σχετικά με την κατάσταση και την εξέλιξη της φόρτισης καθώς και με τον υπολειπόμενο χρόνο λειτουργίας. Επίσης εμφανίζονται τυχόν μηνύματα σφάλματος.

Ανάλογα με τη χρησιμοποιούμενη συσκευή η ένδειξη στρέφεται κατά την τοποθέτηση της συστοιχίας μπαταριών.

Ένδειξη Σημασία
Αποθήκευση μπαταρίας
	Κατάσταση φόρτισης της μπαταρίας όσο δεν χρησιμοποιείται.
Χρήση μπαταρίας
	Υπολειπόμενος χρόνος λει-τουργίας της μπαταρίας κατά τη χρήση.
Φόρτιση μπαταρίας
	Υπολειπόμενος χρόνος φόρτι-σης της μπαταρίας κατά τη φόρτιση.
	Πλήρως φορτισμένη μπαταρία.
Ένδειξη σφάλματος
	Θερμοκρασία μπαταρίας εκτός των επιτρεπτών ορίων ή φρα-γή λόγω βραχυκυκλώματος (βλ. Βοήθεια σε περίπτωση βλάβης).
	Χαλασμένη μπαταρία και κλει-δωμένη για λόγους ασφαλείας. Μην χρησιμοποιείτε άλλο την μπαταρία και παραδώστε την για ανακύκλωση.

Υπόδειξη

Για να λειτουργεί σωστά η ένδειξη φόρτισης η συστοιχία μπαταριών πρέπει κατά την πρώτη χρήση να αδειάσει τελείως μέχρι που να απενεργοποιηθεί η συσκευή.

'Εναρξη λειτουργίας

Υπόδειξη

Οι νέες συστοιχίες μπαταριών είναι μόνο προφορτισμένες και πρέπει να φορτιστούν πλήρως πριν από την πρώτη χρήση.

Η ένδειξη ενεργοποιείται κατά την πρώτη φόρτιση.

Φόρτιση συστοιχίας μπαταριών

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού, κίνδυνος βλάβης από έκρηξη της μπαταρίας! Φορτίζετε τις συστοιχίες μπαταριών μόνο με τον ειδικά προβλεπόμενο φορτιστή.

Eikóva B

→ Συνδέστε την μπαταρία στον προσαρμογέα του φορτιστή.
→ Συνδέστε τον μετασχηματιστή στην πρίζα.
-Η διαδικασία φόρτισης αρχίζει αυτόματα.
- Κατά τη φόρτιση στην οθόνη της μπαταρίας εμφα- νίζεται ο υπολειπόμενος χρόνος φόρτισης σε λε- πτά.
– Η διαδικασία φόρτισης τερματίζεται όταν η οθόνη της μπαταρίας δείξει 100%.

Υπόδειξη

Αν με την μπαταρία στον φορτιστή η ένδειξη δεν δείχνει τίποτα, τότε η χωρητικότητα της μπαταρίας έχει εξαντληθεί ή είναι πολύ μικρή. Μόλις η μπαταρία φορτιστεί αρκετά, η ένδειξη δείχνει τον υπολειπόμενο χρόνο φόρτισης.

Εάν η ένδειξη παραμείνει κενή και μετά από αρκετό διάστημα τότε η μπαταρία είναι χαλασμένη και πρέπει να αντικατασταθεί.

Μετά τη φόρτιση αφαιρέστε τον προσαρμογέα από τη συστοιχία μπαταριών.
→ Αποσυνδέστε τον μετασχηματιστή από την πρίζα.

Υπόδειξη

Οι νέες συστοιχίες μπαταριών αποκτούν την μέγιστη ισχύ τους έπειτα από 5 κύκλους φόρτισης και εκφόρτισης.

Πριν από τη χρήση, φορτίστε ξανά τις συστοιχίες μπαταριών που έμειναν σε αχρησία για μεγάλο διάστημα. Η ισχύς της συστοιχίας μπαταριών μειώνεται σε θερμοκρασίες κάτω των 0 °C.

Κατά την αποθήκευση μιας συστοιχίας μπαταριών σε θερμοκρασίες άνω των 20 °C για μεγάλο χρονικό διάστημα, μπορεί να μειωθεί σημαντικά η χωρητικότητά της.

Τοποθέτηση συστοιχίας μπαταριών

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Φροντίστε να κλειδώσει σωστά η συστοιχία μπαταριών.

Εικόνα C

→ Σπρώξτε τη συστοιχία μπαταριών στην υποδοχή της συσκευής.

Σύνδεση σωλήνα ψεκασμού

Eikóva D

→ Συνδέστε τον επιθυμητό σωλήνα ψεκασμού και στερεώστε τον περιστρέφοντάς τον κατά 90°.

Παροχή νερού

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη- ριστικά.

Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου ύδρευσης.

Εικόνα Ε

→ Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συ- σκευασία στην σύνδεση νερού του μηχανήματος.
→ Χρησιμοποιήστε έναν ελαστικό σωλήνα νερού 1/2" (δεν συμπεριλαμβάνεται στη συσκευασία) με συνηθισμένο σύνδεσμο.
→ Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού.
→ Συνδέστε τον ελαστικό σωλήνα νερού στην παρο- χή νερού.
→ Ανοίξτε εντελώς τη βάνα νερού.

Λειτουργία

ΠΡΟΣΟΧΗ

Η λειτουργία χωρίς νερό για πάνω από 2 λεπτά θα προκαλέσει ζημιές στην αντλία. Εάν η συσκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργοποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης".

'Εναρξη καθαρισμού

Eikóva F

→ Λύστε την ασφάλεια του διακόπτης συσκευής.
→ Πιέστε τον διακόπτη της συσκευής.

Υπόδειξη

Κατά τη διάρκεια της χρήσης η ένδειξη δείχνει τον υπο- λειπόμενο χρόνο λειτουργίας.

Εργασία με απορρυπαντικό

Για την περιποίηση οχημάτων η εταιρία Karcher προσφέρει φιάλες ψεκασμού απορρυπαντικών.

Προτεινόμενη μέθοδος καθαρισμού

→ Ψεκάστε με οικονομία το απορρυπαντικό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει).
→ Ξεπλύνετε τους διαλυμένους ρύπους με ριπή πίεσης.

Διακοπή λειτουργίας

→ Αφήστε τον διακόπτη της συσκευής.
→ Κλειδώστε τον διακόπτη συσκευής με την ασφάλεια.

Τερματισμός λειτουργίας

→ Αφήστε τον διακόπτη της συσκευής.
→ Κλείστε τη βρύση.
→ Πιέστε τον διακόπτη συσκευής ώστε να εκτονώσε- τε την υπάρχουσα πίεση στο σύστημα.
→ Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής νερού.
→ Κλειδώστε τον διακόπτη συσκευής με την ασφάλεια.

Αφαίρεση της συστοιχίας μπαταριών

Μετά την εργασία αφαιρέστε τη συστοιχία μπαταριών από τη συσκευή.

Εικόνα G

→ Πιέστε τον μοχλό απασφάλισης προς τα κάτω.
→ Αφαιρέστε τη συστοιχία μπαταριών προς τα πίσω.
→ Μετά την εργασία φορτίστε τη συστοιχία μπαταρι- ών.

Υπόδειξη

Μετά την χρήση φορτίστε επίσης μια μερικώς εκφορτισμένη συστοιχία μπαταριών.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

Μεταφορά με το χέρι

→ Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή μεταφοράς.

Μεταφορά σε οχήματα

→ Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής.

Συστοιχία μπαταριών

Η συστοιχία μπαταριών ιόντων λιθίου συμφωνεί με τις απαιτήσεις για τα επικίνδυνα προϊόντα και μπορεί να μεταφέρεται από τον χρήστη χωρίς επιπλέον όρους στον δημόσιο χώρο μεταφορών.

Κατά την αποστολή από τρίτους (εταιρείες μεταφορών) πρέπει να τηρούνται οι ιδιαίτερες απαιτήσεις για συσκευασία και σήμανση.

Η συστοιχία μπαταριών να αποστέλνεται, μόνο όταν το περίβλημα είναι ανέπαφο. Καλύψτε τις εκτιθέμενες επαφές και συσκευάζετε τη συστοιχία μπαταριών γερά και με ασφάλεια. Πρέπει να παραμένει ακίνητη στη συσκευασία.

Τηρείτε επίσης τους εθνικούς κανονισμούς.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Φύλαξη της συσκευής

→ Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

→ Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια.

Συστοιχία μπαταριών

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς! Αποθηκεύστε τις συστοιχίες μπαταριών μόνο σε χώρους με χαμηλή ατμοσφαιρική υγρασία και θερμοκρασία κάτω των 20 °C.

Η μπαταρία εμφανίζει την κατάσταση φόρτισης στην ένδειξη ακόμη και όταν δεν είναι συνδεδεμένη σε έναν φορτιστή.

Αν κατά την αποθήκευση η ένδειξη της μπαταρίας σβήσει, αυτό σημαίνει πως η μπαταρία άδειασε και η ένδειξη απενεργοποιήθηκε. Φορτίστε πάλι τη συστοιχία μπαταριών το συντομότερο δυνατό.

Καθάρισμα και περιποίηση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος βραχυκυκλώματος!

Μην καθαρίζετε τη συσκευή με σωλήνα νερού ή με δέσμη νερού υψηλής πίεσης.

Κατά τις εργασίες στη συσκευή, απενεργοποιείτε τη συσκευή και αφαιρείτε τη συστοιχία μπαταριών.

ΔΠΡΟΣΟΧΗ

Κίνδυνος βλάβης!

Για το καθάρισμα μην χρησιμοποιείτε ποτέ σκληρά ή καυστικά καθαριστικά υλικά.

→ Ελέγχετε τακτικά τις επαφές του φορτιστή και του προσαρμογέα μπαταρίας για ρύπανση και καθαρίζετε κατά περίπτωση.

→ Φορτίζετε κατά διαστήματα τις συστοιχίες μπαταριών που είναι αποθηκευμένες για μεγάλο χρονικό διάστημα.

Αντιμετώπιση βλαβών

ΔΚΙΝΔΥΝΟΣ

Οι εργασίες επισκευής και οι εργασίες σε ηλεκτρικά δομικά εξαρτήματα πρέπει να εκτελούνται αποκλειστικά από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντι- μετωπίσετε μόνες/οι σας απλές βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Η συσκευή δεν λειτουργεί

→ Αν δεν έχει τοποθετηθεί σωστά η συστοιχία μπαταριών στην υποδοχή, τοποθετήστε την και ασφαλίστε την.

→ Σε περίπτωση που η κατάσταση φόρτισης της συστοιχίας μπαταριών (ένδείξη Display) είναι χαμηλή, φορτίστε την, εφόσον χρειάζεται.

→ Αν η συστοιχία μπαταριών ή ο φορτιστής είναι ελαττωματικοί, αντικαταστήστε τους με νέο εξάρτημα.

Η συσκευή απενεργοποιείται αυτόματα

→ Σε περίπτωση υπερθέρμανσης συσκευής/συστοιχίας μπαταριών, περιμένετε για λίγο διάστημα ώστε να κρυώσει η συσκευή/συστοιχία μπαταριών.

Η συσκευή δεν λειτουργεί

→ Φορτίστε τη συστοιχία μπαταριών.

→ Λόγω του κινδύνου υπερθέρμανσης των μπαταριών η συσκευή απενεργοποιείται ώστε να αποφευχθεί τυχόν ζημιά.

Υπόδειξη: Μην αφήνετε τη συσκευή και τη συστοι- χία μπαταριών εκτεθειμένες στον ήλιο και αφήνετε τη συστοιχία μπαταριών να κρυώσει.

Η συσκευή δεν αναπτύσσει πίεση

→ Ελέγξτε την παροχή νερού.

→ Ελέγξτε το λεπτό φίλτρο σύνδεσης νερού.

'Εντονες διακυμάνσεις πίεσης

→ Καθαρισμός ακροφυσίου: Με μια βελόνα αφαιρέστε τις ακαθαρσίες από την οπή του ακροφυσίου και ξεπλύνετε από την μπροστινή πλευρά με νερό.

→ Ελέγξτε την παροχή νερού.

Το μηχάνημα δεν είναι στεγανό

→ Μια διαρροή σταγονιδίων στη συσκευή θεωρείται φυσιολογική για τεχνικούς λόγους. Σε περίπτωση σοβαρής διαρροής, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

'Ενδειξη μηνυμάτων σφάλματος

Σφάλματα κατά τη φόρτιση

Η οθόνη είναι ενεργοποιημένη αλλά η συστοιχία μπαταριών δεν φορτίζεταιΧαλασμένος φορτιστής. Αντικαταστήστε τον φορτιστή.

Η ένδειξη σβηστή, η μπαταρία δεν φορτίζειΗ συστοιχία μπαταριών μάλλον έχει αδειάσει τελείως. Περιμένετε αν μετά από λίγο στην ένδειξη εμφανιστεί η υπολειπόμενη διάρκεια φόρτισης. Αν όχι, η συστοιχία μπαταριών είναι χαλασμένη. Αντικαταστήστε την μπαταρία.

Η ένδειξη δείχνει το σύμβολο θερμοκρασίας, η μπαταρία δεν φορτίζειΘερμοκρασία της συστοιχίας μπαταριών πολύ χαμηλή υψηλή. Τοποθετήστε τη συστοιχία μπαταριών σε περιβάλλον με μέτριες θερμοκρασίες. Περιμένετε, μέχρι η θερμοκρασία της συστοιχίας μπαταριών να έρθει σε κανονικά επίπεδα.Η διαδικασία φόρτισης θα αρχίσει τότε αυτόματα.

Σφάλματα κατά τη λειτουργία

Στην οθόνη εμφανίζεται το σύμβολο θερμοκρασίας.Θερμοκρασία της συστοιχίας μπαταριών πολύ χαμηλή υψηλή. Τοποθετήστε τη συστοιχία μπαταριών σε περιβάλλον με μέ τριες θερμοκρασίες. Περιμένετε, μέχρι η θερμοκρασία της συστοιχίας μπαταριών να έρθει σε κανονικά επίπεδα.

Σε περίπτωση βραχυκυκλώματος η μπαταρία κλειδώνει για 30 δευτερόλεπτα. Αν το βραχυκύκλωμα εμφανίζεται συχνότερα, η μπαταρία θα κλειδώσει μόνιμα. Για να ξεκλειδώσει η μπαταρία συνδέστε την στον φορτιστή.

Η ένδειξη δείχνει υπολειπόμενο χρόνο λειτουργίας 0, η συσκευή απενεργοποιείται.Η συστοιχία μπαταριών έχει αδειάσει. Φορτίστε πάλι τη συστοιχία μπαταριών.

Σφάλματα κατά την αποθήκευση

Η ένδειξη δεν δείχνει πλέον υπολειπόμενη χωρητικότηταΗ συστοιχία μπαταριών έχει αδειάσει. Φορτίστε πάλι τη συστοιχία μπαταριών.

Η ένδειξη δείχνει υπολειπόμενη χωρητικότητα 70% αν και η μπαταρία μόλις φορτίστηκε.Η συστοιχία μπαταριών βρίσκεται σε αυτόματη λειτουργία αποθήκευσης. Αυτή ενεργοποιείται όταν η μπαταρία δεν χρησιμοποιηθεί περισσότερο από 21 ημέρες. Αυτή η λειτουργία προστατεύει τις κυψέλες της μπαταρίας από γρήγορη γήρανση και αυξάνει τη διάρκεια ζωής. Πριν από την επόμενη χρήση φορτίστε πάλι τελείως τη συστοιχία μπαταριών.

Γενικό σφάλμα

Η ένδειξη δείχνει ένα σπασμένο σύμβολο μπαταρίας.Χαλασμένη μπαταρία και κλειδωμένη για λόγους ασφαλείας. Μην χρησιμοποιείτε άλλο την μπαταρία και παραδώστε την για ανακύκλωση.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Πρόσθετα εξαρτήματα

– Ταχυφορτιστές και συστοιχία μπαταριών με μεγαλύτερη χωρητικότητα διατίθενται ως ειδικός εξοπλισμός.
Υπόδειξη:Η συσκευή λειτουργεί μόνο με συστοιχίες μπαταριών 18 Τ και δεν είναι συμβατή με συστοιχίες μπαταριών 36 Τ.
– Μπορούν να χρησιμοποιούνται μόνο ειδικά παρελκόμενα με την υπόδειξη «Χειρός» (με μπλε πώμα).
Υπόδειξη: Σωλήνες ψεκασμού για συσκευές υψηλής πίεσης δεν είναι συμβατοί.

Οδηγίες για συστοιχία μπαταριών και φορτιστή μπαταρίας

— Μπαταρίες και φορτιστές που δεν τεριλομβάνονται στο συμβατό εύρος ή είναι επιπλέον αναγκαίοι, διατίθενται ως ειδικά παρελκόμενα και μπορούν αντιστοίχως να αγοραστούν αργότερα.
– Πριν τη χρήση του φορτιστή και της μπαταρίας, ανατρέξτε στο εγχειρίδιο οδηγιών της προς χρήση συσκευής και στις οδηγίες ασφαλείας που εσωκλείονται.
– Επιπλέον πληροφορίες σχετικά με το εγχειρίδιο οδηγιών για το πακέτο μπαταρίας, καθώς και σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Τεχνικά χαρακτηριστικά

Συσκευή
Ονομαστική τάση συστοιχίας μπαταριών	18 V =
Κατηγορία προστασίας III
Διάστημα λειτουργίας με τελείως γεμάτη μπαταρία (max)	10 min
Σύνδεση νερού
Θερμοκρασία προσαγωγής (μέγ.) 40 °C
Πίεση προσαγωγής (μέγ.) 1,0 MPa
Επιδόσεις
Μέγ. επιτρεπόμενη πίεση 2,4 MPa
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K	1,3 m/s20,6 m/s2
Επιτρεπόμενη στάθμη ηχητικής ισχύος L_pA Αβεβαιότητα K_pA	70 dB(A)3 dB(A)
Επιτρεπόμενη στάθμη ηχητικής ισχύος L_wA + Αβεβαιότητα K_wA	84 dB(A)
Battery Power 18/25
Τύπος συσσωρευτή Li-Ion
Ονομαστική τάση συστοιχίας μπαταριών	18 V =
Ονομαστική χωρητικότητα (σύμφωνα με το IEC/EN 61690)	2,4 Ah
Ονομαστική χωρητικότητα (σύμφωνα με τα στοιχεία του κατασκευαστή)	2,5 Ah
Ονομαστική ενέργεια (κατά UN 3480) 43,2 Wh
Μέγιστο ρεύμα φόρτισης 4 A
Θερμοκρασία λειτουργίας -20...40 °C
Θερμοκρασία φόρτισης 0...40 °C
Θερμοκρασία απόθήκευσης -20...60 °C
Βάρος 0,5 kg
Διαστάσεις (μ x π x u) 133 x 88	x 50 mm

Βασικός φορτιστής BC 18 V
Ονομαστική τάση 100-240 V
Συχνότητα	50-60 Hz
Απαίτηση σε ηλεκτρικό ρεύμα (max.)	0,3 A
Κατηγορία προστασίας	II ☑
Ονομαστική τάση συστοιχίας μπαταριών	18 V =
Ρεύμα φόρτισης (max.)	0,5 A
Χρόνος φόρτισης (για άδεια συστοιχία μπαταριών) περ.	4 h
Βάρος (χωρίς συστοιχία μπαταριών)	0,16 kg

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα- ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγο- ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μη- χανήματος χωρίς προηγούμενη συνεννόσηση μαζί μας.

Προϊόν: Συσκευή καθαρισμού με πίεση (μπαταρίας)

Túπος:
1.328-000	1.328-1xx

Σχετικές οδηγίες των ΕΕ

2014/35/EE	2014/35/EE
2014/30/EE	2014/30/EE
2011/65/EE	2011/65/EE
2000/14/EK	-

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60335-1	EN 60335-1
-	EN 60335-2-29
EN 60335-2-54	EN 60335-2-54
EN 62233: 2008	EN 62233: 2008
EN 55014-1:2017	EN 55014-1:2017
EN 55014-2: 2015	EN 55014-2: 2015
-	EN 61000-3-2: 2014
-	EN 61000-3-3: 2013
EN 50581	EN 50581

Εφαρμοσθείσα διαδικασία συμμόρφωσης
2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη:	82
Εγγυημένη:	84

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG
