Producttype	Accu hogedrukreiniger
Merk	Kärcher
Model	KHB 5 Battery
Voeding	Lithium-ion accu 18 V, 2,5 Ah (Battery Power 18/25)
Looptijd	Ongeveer 10 minuten (volledig opgeladen)
Maximaal toelaatbare druk	2,4 MPa (24 bar)
Maximale voedingsdruk	1,0 MPa (10 bar)
Maximale voedertemperatuur	40 °C
Lader	Standaard BC 18 V, 100-240 V, 50-60 Hz, laadstroom 0,5 A, laadtijd ~4 h
Accu-afmetingen (L x B x H)	133 x 88 x 50 mm
Accu gewicht	0,5 kg
Meegeleverde lansen	1 lans met rotabuse (hardnekkig vuil), 1 lans met platstraalmondstuk (normaal werk)
Geluidsdrukniveau (L_pA)	70 dB(A) (onzekerheid 3 dB(A))
Geluidsvermogensniveau (L_WA + onzekerheid)	84 dB(A)
Hand-armtrillingen	1,3 m/s² (onzekerheid 0,6 m/s²)
Beschermingsklasse	III (apparaat), II (lader)
Conform gebruik	Reiniging van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuingereedschap
Leveringsomvang	Hogedrukreiniger, rotabuse lans, platstraal lans, accu (afhankelijk van versie), standaardlader (afhankelijk van versie)
Garantie	Volgens voorwaarden van de distributeur; gratis reparatie voor materiaal- of fabricagefouten
Milieubescherming	Apparaat, accu en verpakkingen recyclebaar; niet bij het huisvuil gooien

Veelgestelde vragen - KHB 5 Battery Kärcher

Hoe laad ik de accu van de Kärcher KHB 5 Battery op?

Duw het accublok in de adapter van de standaardlader. Sluit de netadapter aan op een stopcontact. Het laden begint automatisch: het scherm toont de resterende tijd in minuten. Zodra 100% is bereikt, koppelt u de adapter en de netadapter los. Het volledig opladen duurt ongeveer 4 uur.

Wat is de looptijd van de accu?

Met een volledig opgeladen accu is de looptijd ongeveer 10 minuten bij continu gebruik. Het ingebouwde scherm toont de resterende gebruiksduur tijdens het gebruik.

Kan het apparaat met kraanwater worden gebruikt?

Ja, maar u moet de voorschriften van uw waterleverancier volgen en een waterslang van 1/2 inch gebruiken met een standaardkoppeling. De voedingsdruk mag niet hoger zijn dan 1,0 MPa (10 bar) en de watertemperatuur niet hoger dan 40 °C. Sluit het apparaat nooit rechtstreeks aan op het drinkwaternet zonder een systeemscheider volgens EN 12729 type BA.

Wat te doen als het apparaat geen druk opbouwt?

Controleer eerst de watertoevoer: de kraan moet volledig open zijn. Controleer vervolgens het fijne filter in de watertoevoeraansluiting: reinig het indien nodig. Als het probleem aanhoudt, raadpleeg dan het gedeelte Storinghulp van de handleiding.

Hoe maak ik een verstopte spuitmond schoon?

Koppel de lans los en verwijder de verstopping in de diameter van het mondstuk met een naald. Spoel het mondstuk af met schoon water voordat u het weer monteert. Dit lost meestal de drukschommelingen op.

Kan het apparaat worden gebruikt voor het reinigen van delicate oppervlakken?

Ja, door de lans en afstand aan te passen. Voor hardnekkig vuil gebruikt u de lans met rotabuse; voor normaal werk de lans met platstraalmondstuk. Richt de straal niet direct op personen, dieren of niet-vaste voorwerpen. Houd voldoende afstand bij gevoelige oppervlakken.

Wat te doen als het scherm het temperatuursymbool weergeeft?

Het temperatuursymbool geeft aan dat het accublok te warm of te koud is. Plaats het in een omgeving met matige temperatuur (tussen 0 en 40 °C) en wacht tot het weer een normale temperatuur heeft bereikt. Het laden of gebruik hervat automatisch.

Hoe berg ik het apparaat na gebruik op?

Na elk gebruik, laat de restdruk weg door de hoofdschakelaar te bedienen. Berg het apparaat alleen binnen op, op een vlakke ondergrond. Verwijder de accu en bewaar deze op een droge plaats onder 20 °C. Laad de accu na gebruik gedeeltelijk op.

Welke accessoires zijn compatibel met de KHB 5?

Gebruik uitsluitend originele Kärcher-accessoires met de vermelding 'Handheld' (blauwe dop). Het apparaat werkt alleen met 18 V-accu's, niet met 36 V-accu's. De lansen van klassieke hogedrukreinigers zijn niet compatibel. Snelladers en accu's met grotere capaciteit zijn optioneel verkrijgbaar.

Hoe verwijder en bewaar ik de accu?

Om de accu te verwijderen, druk op de ontgrendeling onder de accu en trek deze naar achteren. Laad de accu na gebruik op, zelfs als deze gedeeltelijk ontladen is. Voor langdurige opslag bewaart u deze op een droge plaats onder 20 °C, met lage luchtvochtigheid. Het scherm toont de laadstatus, ook buiten de lader.

GEBRUIKSAANWIJZING KHB 5 Battery Kärcher

Veiligheidsaanwijzingen ....NL 3
Leveringsomvang ....NL 6
Reglementair gebruik ....NL 6
Zorg voor het milieu ....NL 6
Garantie ....NL 6
Beschrijving apparaat .....NL 6
Inbedrijfstelling ....NL 7
Werking....NL 8
Vervoer....NL 8
Opslag.....NL 8
Reiniging en onderhoud .....NL 8
Hulp bij storingen ....NL 9
Toebehoren en reserveonderdelen .NL 9
Technische gegevens ....NL 10
EU-conformiteitsverklaring .....NL 10

Veiligheidsaanwijzingen

⚠️ Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Veiligheidsinrichtingen

⚠ VOORZICHTIG

■ Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet veranderd of omzeild worden.

Vergrendeling

De vergrendeling blokkeert de schakelaar van het apparaat en vermijdt dat het ongewild wordt ingeschakeld.

Gevarenniveaus

⚠ GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠ VOORZICHTIG

Verwijzing naar een mogelijk ge- vaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Veilige omgang

⚠ GEVAAR

■ De gebruiker moet het apparaat op reglementaire wijze gebruiken. Hij moet rekening houden met de plaatselijke omstandigheden en tijdens de werkzaamheden met het apparaat letten op personen in de omgeving.
■ Het is verboden om het apparaat in explosiegevaarlijke bereiken te gebruiken.
- Bij het gebruik van het apparaat in gevaarlijke bereiken moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden.
■ Gebruik het apparaat niet als het vooraf gevallen, zichtbaar beschadigd of ondicht is.

■ De waterstraal mag niet direct op elektrische apparaten en installaties met elektrische onderdelen worden gericht.
■ Spuit geen voorwerpen af die ongezonde stoffen bevatten (bv. asbest).

⚠ WAARSCHUWING

■ Kinderen of niet-geïinstrueerd personeel mogen het apparaat niet gebruiken.

- Dit apparaat mag niet gebruikt worden door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met te weinig ervaring en/of kennis, tenzij ze onder toezicht staan van een bevoegde persoon die instaat voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen.

■ Kinderen mogen niet met het apparaat spelen.

■ Kinderen moeten gecontroleerd worden om te garanderen dat ze niet met het apparaat spelen.

■ Bedien of bewaar het apparaat overeenkomstig de beschrijving c.q. afbeelding!

■ Richt de straal nooit op personen, dieren of losse voorwerpen!

■ Het apparaat bevat elektrische onderdelen - reinig het niet onder stromend water.

■ Overeenkomstig de voorschriften mag het apparaat nooit zonder systeemscheider op het drinkwaternet worden gebruikt. Zorg ervoor dat de aansluiting van uw waterinstallatie, waarop het apparaat wordt aangesloten, met een systeemscheider conform EN 12729 type BA is uitgerust.

■ Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd.

⚠ VOORZICHTIG

■ Het apparaat kan bij droog-loop worden beschadigd.
■ Laat het apparaat nooit zonder toezicht staan terwijl het in bedrijf is.

LET OP

■ Gebruik het apparaat niet bij temperaturen onder 0 °C.

Symbolen op het toestel

Het apparaat mag niet on- middellijk aangesloten worden op het openbare drinkwaternet.

Veiligheidsinstructies oplaadapparaat

⚠️ GEVAAR

■ Voor elk gebruik stekkervoeding, verbindingskabel, accuadapter en accupack controleren op schade. Beschadigde apparaten niet meer gebruiken en vervangen.
■ Oplaadapparaat niet openen. Bij schade of defect moet het oplaadapparaat worden vervangen.
■ Laadapparaat niet in een explosiegevaarlijke omgeving gebruiken.
■ Neem de netstekker en de contactdoos nooit met vochtige handen vast.
■ Laadapparaat niet in vervuilde of natte toestand gebruiken.
■ Geen batterijen (primaire cellen) opladen, explosiegevaar.

⚠VOORZICHTIG

■ De netspanning moet over-eenkomen met de spanning die is vermeld op het type-plaatje van het laadapparaat.
■ Laadapparaat uitsluitend voor het opladen van goed-gekeurde accupacks gebruiken.
■ Het accupack mag alleen worden geladen met het meegeleverde originele oplaadapparaat of met een door KÄRCHER toegestaan oplaadapparaat.

LET OP

■ Oplaadapparaat niet aan de verbindingskabel dragen.
■ Verbindingskabel uit de buurt houden van hittebronnen, scherpe kanten, olie en bewe-gende apparaatonderdelen.
■ Stekkervoeding niet afdekken.
■ Vermijd verlengkabels met verdeeldozen en het gelijktijdig gebruik van meerdere apparaten.
■ Wikkel de verbindingskabel niet om de stekkervoeding of de accu-adapter om schade te vermijden.

Symbolen op het oplaadapparaat

Laadapparaat bescher- men tegen vocht en droog bewaren. Het ap- paraat is uitsluitend ge- schikt voor gebruik in ruimten, het apparaat mag niet aan regen blootgesteld worden.

Het oplaadapparaat heeft een ingebouwde zekering van 1 ampère.

Het oplaadapparaat vol- doet aan de eisen van de beschermingsklasse II.

Veiligheidsinstructies occupack

De veiligheidsinstructies die bij de accupack worden geleverd, moeten absoluut worden gelezen en in acht worden genomen tijdens het gebruik!

Leveringsomvang

Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is.

Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Deze drukreiniger met accu mag uitsluitend in het eigen huishouden worden gebruikt:

- voor het reinigen van machines, voertuigen, bouwwerken, gereedschap, gevels, terrassen, tuintoestellen, enz. met waterstralen.

- met door KÄRCHER vrijgegeven toebehoren en reserveonderdelen.

Zorg voor het milieu

Oude apparaten bevatten waardevolle recyclebare materialen die moeten worden hergebruikt.

Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gelieve oude appa- raten en batterijen en accu's op milieuvriendelijke manier te verwijderen.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Het verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelijke manier te verwijderen.

Reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat, bv. motor- of bodemwas, mo-gen enkel uitgevoerd worden in wasplaatsen met olieafscheider.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Even-tuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Adressen vindt u onder:

Beschrijving apparaat

In deze gebruiksaanwijzing staat de maximale uitrusting omschreven. Afhankelijk van het model zijn er verschillen in de leveringspakketten (zie verpakking).

Afbeeldingen zie pagina 2

Afbeelding A

1 Spuitlans met vuilfrees Voor hardnekkig vuil

2 Straalbuis met vlakstraalsproeier Voor normale reinigingsopdrachten.

3 Drukreiniger (met accu)

4 Ontgrendeling accupack

5 Apparaatschakelaar

6 Vergrendeling

7 Wateraansluiting met fijnfilter

8 Koppelinggedeelte voor wateraansluiting

9 Accupack (18 V, 2,5 Ah) *

10 Standaard oplaadapparaat (18 V) *

* Afhankelijk van apparaatvariant in de leveringsomvang

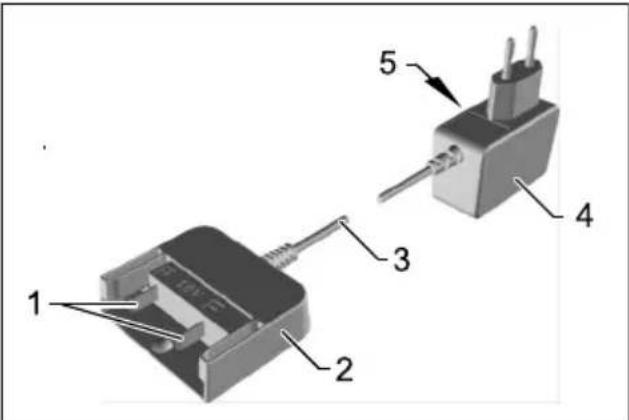

Standaard oplaadapparaat

1 Display
2 Contacten
3 Opname
4 Typeplaatje

Display

De accupack heeft een display dat continu informatie over de ladingstoestand, de voortgang van het opladen en de resterende looptijd weergeeft. Ook worden eventuele foutmeldingen weergegeven.

Afhankelijk van het gebruikte apparaat draait de weergave bij het plaatsen van de accupack.

Weergave Betekenis
Accu opbergen
	Oplaadstatus van de accupack wanneer deze niet wordt gebruikt.
Accu gebruiken
	Resterende looptijd van de accupack wanneer deze wordt gebruikt.
Accu opladen
	Resterende laadtijd van de accupack bij het opladen.
	Accupack volledig opgeladen.
Foutweergave
	Accupacktemperatuur buiten de toegestane waarden of van-wege kortsluiting geblokkeerd (zie Hulp bij storingen).
	Accupack defect en voor de veiligheid geblokkeerd. Accu-pack niet meer gebruiken en volgens de voorschriften af-voeren.

Opmerking

Om ervoor te zorgen dat de weergave van de ladings-toestand correct werkt, moet de accupack bij het eerste gebruik tot uitschakeling van het apparaat worden ont-laden.

Inbedrijfstelling

Instructie

Nieuwe batterijpakken zijn enkel voorgeladen en moeten voor het eerste gebruik volledig opgeladen worden. Het display wordt bij het eerste laadproces geactiveerd.

Accupack opladen

⚠VOORZICHTIG

Gevaar voor letsel, beschadigingsgevaar door explode-rende accu! Accupacks alleen met het daarvoor bestemde oplaadapparaat opladen.

Afbeelding B

→ Accupack in de accu-adapter van het oplaadapparaat schuiven.
→ Stekkervoeding in het stopcontact steken.
– Het laadproces begint automatisch.
- Tijdens het laadproces geeft de display van het accupack de resterende laadtijd in minuten weer.
- Het laadproces is voltooid wanneer de display van het accupack 100% weergeeft.

Opmerking

Als het display niets weergeeft wanneer de accupack zich in het oplaadapparaat bevindt, is de accucapaciteit uitgeput of zeer laag. Zodra de accupack voldoende is opgeladen, geeft het display de resterende laadtijd weer.

Als ook na langere tijd niets wordt weergegeven, is de accupack defect en moet deze worden vervangen.

→ Na het laden de accu-adapter van het accupack trekken.
→ Stekkervoeding uit het stopcontact trekken.

Opmerking

Nieuwe accupacks bereiken hun volledige capaciteit na ca. 5 laad- en ontlaadcycli.

Accupacks die langere tijd niet zijn gebruikt, moeten voor gebruik worden opgeladen.

Bij temperaturen onder 0 °C daalt het vermogen van een accupack.

Lange opslag bij temperaturen boven 20 °C kan de capaciteit van een accupack verlagen.

Accupack plaatsen

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Let erop dat het batterijpak correct vastklikt.

Afbeelding C

→ Schuif het batterijpak op de opname van het apparaat.

Straalbuis plaatsen

Afbeelding D

→ Geschikte straalbuis plaatsen en vergrendelen door 90° te draaien.

Watertoevoer

Aansluitwaarden zie typeplaatje/Technische gegevens. Voorschriften van de watermaatschappij in acht nemen. Afbeelding E

→ De meegeleverde koppeling aan het wateraansluitpunt van het apparaat schroeven.
→ Een 1/2 inch waterslang (niet in de leveringsomvang) met een in de handel verkrijgbare koppeling gebruiken.
→ Watertoevoerslang op koppeling aan de wateraansluiting steken.
→ Waterslang aan de watertoevoer aansluiten.
→ Waterkraan volledig opendraaien.

Werking

LET OP

Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de pomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk "Hulp bij storingen".

Reiniging beginnen

Afbeelding F

→ Vergrendeling van apparaatschakelaar losmaken.
→ Apparaatschakelaar indrukken.

Opmerking

Tijdens het gebruik geeft het display de resterende looptijd weer.

Werken met reinigingsmiddelen

→ Kärcher biedt flessen aan met reinigingsmiddel voor voertuigen.

Aanbevolen reinigingsmethode

→ Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!).
→ Het losgeweekte vuil met de hogedrukstraal wegspoelen.

Werking onderbreken

→ Apparaatschakelaar loslaten.
→ Apparaatschakelaar met vergrendeling borgen.

Werking stopzetten

→ Apparaatschakelaar loslaten.
→ Draai de waterkraan dicht.
→ Apparaatschakelaar indrukken om de nog voorhanden druk in het systeem af te bouwen.
→ Apparaat scheiden van de watertoevoer.
→ Apparaatschakelaar met vergrendeling borgen.

Accupack verwijderen

Neem het batterijpak na het werk uit het apparaat. Afbeelding G

→ Ontgrendeling naar beneden drukken.
→ Accupack naar achteren eraf halen.
→ Laad het batterijpak na het werk op.

Opmerking

Ook accupacks die slechts gedeeltelijk zijn ontladen, na het gebruik opladen.

Vervoer

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

Transport met de hand

→ Apparaat aan de draaggreep optillen en dragen.
→ Apparaat beveiligen tegen verschuiven en kante- len.

Transport in voertuigen

Accupack

Het lithium-ion-accupack is onderworpen aan de eisen van de Wet vervoer gevaarlijke stoffen en mag door de gebruiker zonder verdere speciale vereisten in het openbare verkeer worden vervoerd.

Bij verzending door derden (transportbedrijf) moeten de speciale vereisten aan verpakking en labels in acht worden genomen.

Verzend het accupack alleen als de behuizing niet beschadigd is. Plak blootliggende contacten af en zorg voor een stevige en veilige verpakking van het accupack. Het mag zich niet kunnen verplaatsen in de verpakking.

Houd ook rekening met de nationale voorschriften.

Opslag

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij de opslag het gewicht van het apparaat in acht.

Apparaat opslaan

→ Het apparaat mag alleen binnen worden opgeborgen.
→ Apparaat op een egaal oppervlak neerzetten.

Accupack

LET OP

Beschadigingsgevaar! Berg batterijpakken enkel in ruimten met een lage luchtvochtigheid en onder 20 °C op.

De accupack geeft zijn actuele ladingstoestand op het display weer, ook zonder op een oplaadapparaat te zijn aangesloten.

Als het display van de accupack tijdens de opslag uitgaat, is de accucapaciteit uitgeput en is het display uitgeschakeld. Laad de accupack zo snel mogelijk weer op.

Reiniging en onderhoud

⚠ GEVAAR

Kortsluitingsgevaar!

Reinig het apparaat niet met een slang of een hoge- drukstraal.

Bij werkzaamheden aan het apparaat, apparaat uitschakelen en accupack verwijderen.

⚠LET OP

Beschadigingsgevaar!

Gebruik geen schurende of agressieve reinigingsmiddelen voor de reiniging.

→ Laadcontacten en accu-adapter regelmatig controleren op vervuiling en eventueel reinigen.
→ Laad langdurig opgeborgen batterijpakken tussen- tijds op.

Hulp bij storingen

⚠ GEVAAR

Reparatiewerkzaamheden en werkzaamheden aan elektrische onderdelen mogen enkel door de geautori-seerde klantenservice uitgevoerd worden.

Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de bevoegde klanten-service.

Apparaat draait niet

→ Accupack zit niet goed in de accuhouder. Accupack in de accuhouder schuiven en laten vergrendelen.
→ Ladingstoestand van het accupack (zie display) te zwak; indien nodig, accupack opladen.
→ Accupack of oplaadapparaat defect, accupack of oplaadapparaat door nieuw toebehoren vervangen.

Het apparaat schakelt zelf uit.

→ Oververhitting van apparaat/accupack. Kort wachten zodat apparaat/accupack kan afkoelen.

Apparaat draait niet

→ Batterijpak opladen
→ Apparaat schakelt uit wanneer de accu mogelijk oververhit raakt, om zo schade te vermijden. Instructie: Plaats het apparaat en het accupack niet in direct zonlicht en laat het accupack afkoelen.

Apparaat komt niet op druk

→ Watertoevoer controleren.
→ Fijnfilter in de wateraansluiting controleren.

Sterke drukschommelingen

→ Sproeier reinigen: Verontreinigingen met een naald uit het gat van de sproeier verwijderen en met water naar voren toe uitspoelen.
→ Watertoevoer controleren.

Apparaat ondicht

→ Een drupsgewijze ondichtheid van het apparaat is technisch bepaald. Contacteer bij sterke ondichtheid de geautoriseerde klantenservice.

Display foutmeldingen

Fouten bij het opladen

Display is aan maar accupack wordt niet geladen Oplaadapparaat defect. Vervang het oplaadapparaat.

Display is uit, accupack wordt niet opgeladen De accupack is eventueel volledig ontladen. Wacht af of het display na een poos de resterende oplaadtijd weergeeft. Zo niet, dan is de accupack defect. Vervang de accupack.

Display geeft temperatuursymbool weer, accupack wordt niet opgeladen Accupacktemperatuur te laag/hoog. Breng het accupack in een omgeving met gematigde temperatuur. Wacht tot de temperatuur van de accupack binnen de normale waarden ligt. Het laadproces begint vervolgens automatisch.

Fouten tijdens het gebruik

Het temperatuursymbool wordt op het display weergegevenAccupacktemperatuur te laag/hoog. Breng het accu-pack in een omgeving met gematigde temperatuur.Wacht tot de temperatuur van de accupack binnen de normale waarden ligt.

Bij kortsluiting wordt de accupack voor verder gebruik 30 seconden lang geblokkeerd. Als er vaker kortsluiting optreedt, wordt de accupack permanent geblokkeerd. Sluit de accupack op het oplaadapparaat aan om te ontgrendelen.

Op het display wordt resterende looptijd 0 weergegeven, apparaat wordt uitgeschakeld.De accupack is ontladen. Laad de accupack weer op.

Fouten bij de opslag

Display geeft geen restcapaciteit meer aanDe accupack is ontladen. Laad de accupack weer op.

Display geeft restcapaciteit 70% aan, hoewel de accupack net is opgeladen.De accupack bevindt zich in de automatische opslagmodus. Deze wordt geactiveerd wanneer de accu meer dan 21 dagen niet is gebruikt. Deze functie beschermt de accucellen tegen snelle veroudering en verhoogt de levensduur. Laad de accupack voor het volgende gebruik weer volledig op.

Algemene fout

Display geeft een onderbroken accusymbool weerAccupack defect en voor de veiligheid geblokkeerd.Accupack niet meer gebruiken en volgens de voorschriften afvoeren.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert. Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Bijzondere toebehoren

• Snel-oplaadapparaat en accupack met grote capaciteit zijn verkrijgbaar als bijzonder toebehoren.
  Instructie: Apparaat kan alleen met 18V-accupacks worden gebruikt en is niet compatibel met 36V-accupacks.
• Alleen bijzonder toebehoren met de vermelding "Handheld" (met de blauwe stop) kan worden gebruikt.
  Opmerking: Staalbuizen van hogedrukreinigers zijn niet compatibel.

Instructies over accupack en oplaadapparaat

• Accu's / oplaadapparaten die niet bij de levering zijn inbegrepen of extra nodig zijn, zijn als bijzonder toebehoren verkrijgbaar en kunnen worden besteld.
• Lees voor het gebruik van de snellader en de accupack de gebruiksaanwijzing van het gebruikte apparaat en de eventueel meegeleverde veiligheids-instructies.
• Meer informatie over de gebruiksaanwijzing voor accupacks en toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.

Technische gegevens

Apparaat

Nominale spanning accupack 18 V =
Veiligheidsklasse III
Bedrijfstijd bij volledig opgeladen accu (max.)	10 min

Wateraansluitpunt

Toevoertemperatuur (max.) 40 °C

Toevoerdruk (max.) 1,0 MPa

Capaciteit

Maximaal toegestane druk 2,4 MPa

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde	1,3 m/s2
Onzekerheid K	0,6 m/s2
Geluidsdrukniveau LpA	70 dB(A)
Onzekerheid KpA	3 dB(A)
Geluidskrachtniveau LWA + onveiligheid KWA	84 dB(A)

Battery Power 18/25

Accutype Li-Ion
Nominale spanning accupack 18 V =
Nominale capaciteit (conform IEC/EN 61690)	2,4 Ah
Nominale capaciteit (volgens informatie celfabrikant)	2,5 Ah
Nominale stroom (conform UN 3480) 43,2 Wh
Laadstroom max. 4 A
Bedrijfstemperatuur -20...40 °C
Oplaadtemperatuur 0...40 °C
Opslagtemperatuur -20...60 °C
Gewicht	0,5 kg
Afmetingen (L x B x H)	133 x 88 x 50 mm

Standaard oplaadapparaat BC 18 V

Nominale spanning	100-240 V
Frequentie	50-60 Hz
Stroomverbruik (max.)	0,3 A
Beschermingsklasse	II ☐
Nominale spanning accupack 18 V =
Laadstroom (max.)	0,5 A
Oplaadtijd (bij leeg accupack) ca.	4 h
Gewicht (zonder accupack)	0,16 kg

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Drukreiniger (met accu)

Type:
1.328-000	1.328-1xx
Van toepassing zijnde EU-richtlijnen
2014/35/EU	2014/35/EU
2014/30/EU	2014/30/EU
2011/65/EU	2011/65/EU
2000/14/EG	-

Toegepaste geharmoniseerde normen

EN 60335-1	EN 60335-1
-	EN 60335-2-29
EN 60335-2-54	EN 60335-2-54
EN 62233: 2008	EN 62233: 2008
EN 55014-1:2017	EN 55014-1:2017
EN 55014-2: 2015	EN 55014-2: 2015
-	EN 61000-3-2: 2014
-	EN 61000-3-3: 2013
EN 50581	EN 50581

Toegepaste conformiteitsbeoordelingsprocedure
2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten:	82
Gegarandeerd:	84

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG
