Produkttyp	Batteridriven högtryckstvätt
Märke	Kärcher
Modell	KHB 5 Battery
Strömförsörjning	Litiumjonbatteri 18 V, 2,5 Ah (Battery Power 18/25)
Driftstid	Cirka 10 minuter (full laddning)
Maximalt tillåtet tryck	2,4 MPa (24 bar)
Max. matningstryck	1,0 MPa (10 bar)
Max. matningstemperatur	40 °C
Laddare	Standard BC 18 V, 100-240 V, 50-60 Hz, laddström 0,5 A, laddtid ~4 h
Batterimått (L x B x H)	133 x 88 x 50 mm
Batterivikt	0,5 kg
Medföljande lansar	1 lans med rotamunstycke (svåra smutsar), 1 lans med flatstrålemunstycke (normala arbeten)
Ljudtrycksnivå (L_pA)	70 dB(A) (osäkerhet 3 dB(A))
Ljudeffektnivå (L_WA + osäkerhet)	84 dB(A)
Vibrationer hand-arm	1,3 m/s² (osäkerhet 0,6 m/s²)
Skyddsklass	III (apparat), II (laddare)
Avsedd användning	Rengöring av maskiner, fordon, byggnader, verktyg, fasader, terrasser, trädgårdsredskap
Leveransinnehåll	Högtryckstvätt, rotamunstyckeslans, flatstrålelans, batteri (enligt version), standardladdare (enligt version)
Garanti	Enligt återförsäljarens villkor; gratis reparation för material- eller tillverkningsfel
Miljöskydd	Apparat, batteri och förpackningar är återvinningsbara; kasta inte med hushållsavfall

Vanliga frågor - KHB 5 Battery Kärcher

Hur laddar jag batteriet till Kärcher KHB 5 Battery?

Tryck in batteriet i standardladdarens adapter. Anslut nätadaptern till ett eluttag. Laddningen startar automatiskt: displayen visar återstående tid i minuter. När den är 100 % klar, koppla bort adaptern och nätadaptern. Full laddning tar cirka 4 timmar.

Vad är batteriets driftstid?

Med ett fulladdat batteri är driftstiden cirka 10 minuter vid kontinuerlig användning. Den inbyggda displayen visar återstående användningstid under drift.

Kan man använda apparaten med kranvatten?

Ja, men du måste följa ditt vattenverks föreskrifter och använda en vattenslang på 1/2 tum med standardkoppling. Matningstrycket får inte överstiga 1,0 MPa (10 bar) och vattentemperaturen 40 °C. Anslut aldrig apparaten direkt till dricksvattennätet utan en systemavskiljare enligt standard EN 12729 typ BA.

Vad gör jag om apparaten inte bygger upp tryck?

Kontrollera först vattentillförseln: kranen måste vara helt öppen. Kontrollera sedan finfiltret i vattenanslutningen: rengör det vid behov. Om problemet kvarstår, se avsnittet Felsökning i bruksanvisningen.

Hur rengör jag ett igensatt munstycke?

Koppla bort lansen och ta bort smutsen inuti munstyckets diameter med en nål. Skölj munstycket med rent vatten innan du sätter tillbaka det. Detta löser vanligtvis tryckfluktuationer.

Kan apparaten användas för rengöring av känsliga ytor?

Ja, genom att anpassa lans och avstånd. För svåra smutsar, använd lansen med rotamunstycke; för normala arbeten, lansen med flatstrålemunstycke. Undvik att rikta strålen direkt mot personer, djur eller lösa föremål. För känsliga ytor, håll tillräckligt avstånd.

Vad gör jag om displayen visar temperatursymbolen?

Temperatursymbolen indikerar att batteriet är för varmt eller för kallt. Placera det i en miljö med måttlig temperatur (mellan 0 och 40 °C) och vänta tills det återgår till normal temperatur. Laddningen eller användningen återupptas automatiskt.

Hur förvarar jag apparaten efter användning?

Efter varje användning, töm kvarvarande tryck genom att trycka på huvudströmbrytaren. Förvara apparaten endast inomhus, på en plan yta. Ta bort batteriet och förvara det på en torr plats under 20 °C. Ladda batteriet delvis efter användning.

Vilka tillbehör är kompatibla med KHB 5?

Använd endast originaltillbehör från Kärcher med märkningen « Handheld » (blå kåpa). Apparaten fungerar endast med 18 V-batterier, inte med 36 V-batterier. Lansar från vanliga högtryckstvättar är inte kompatibla. Snabbladdare och batterier med högre kapacitet finns som tillval.

Hur tar jag bort och förvarar batteriet?

För att ta bort batteriet, tryck på låsningen under batteriet och dra det bakåt. Efter användning, ladda batteriet även om det är delvis urladdat. Vid långtidsförvaring, förvara det på en torr plats under 20 °C med låg luftfuktighet. Displayen visar laddningsstatus även utanför laddaren.

BRUKSANVISNING KHB 5 Battery Kärcher

Displayet aktiveres ved förstegangs lading.

Lade batteripakken

⚠FORSIKTIG

Innehållsförteckning

Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 3
Leveransens innehåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ändamålsenlig användning. . . . . . .SV 6
Miljöskydd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 6
Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 6
Beskrivning av aggregatet .....SV 6
Idrifttagning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 7
Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 8
Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 8
Förvaring....SV 8
Rengöring och skötsel ....SV 8
Åtgärder vid störningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 9
Tillbehör och reservdelar....SV 9
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 10
EU-försäkran om överensstämmelse .SV 10

Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Säkerhetsanordningar

⚠FÖRSIKTIGHET

Säkerhetsanordningar är till för att skydda användaren och får inte ändras eller sät-tas ur spel.

Låsning

Låsningen spärrar maskinens strömbrytare och förhindrar oav- siktlig tillkoppling av maskinen.

Risknivåer

⚠️FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

⚠️ WARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Säker hantering

⚠️FARA

■ Användaren måste använda apparaten enligt föreskrifterna. Användaren ska ta hän-syn till förutsättningarna på platsen och kontrollera att ingen uppehåller sig i närhe- ten vid arbete med maskinen.
■ Användning av maskinen i utrymmen med explosionsrisk är förbjuden.
När maskinen används i riskområden ska motsvarande säkerhetsföreskrifter beaktas.
■ Använd inte maskinen när den har fallit ner tidigare, när den har synliga skador eller när den är otät.
■ Vattenstrålen får inte riktas direkt mot elektriska appara-

ter och anordningar som innehåller elektriska komponenter.

■ Spruta aldrig på föremål som innehåller hälsovådliga ämnen (t.ex. asbest).

⚠️ WARNING

■ Aggregatet får inte användas av barn eller personer som inte har tillräcklig kunskap.
Denna apparat är ej avsedd att användas av personer med begränsade psykiska, sensoriska eller mentala egenskaper eller som saknar erfarenhet och/eller kunskap att hantera den, såvida de inte befinner sig under upp-sikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur apparaten ska användas och har förstått vil-ka faror som kan uppstå vid användningen av apparaten.
■ Barn får inte leka med appa- raten.
■ Barn ska hållas under uppsikt för att garantera att de inte leker med maskinen.
■ Använd eller förvara bara ma- skinen enligt beskrivningen resp. bilden!
■ Rikta aldrig strålen mot personer, djur eller lösa föremål!
■ Maskinen innehåller elektriska komponenter - rengör inte under rinnande vatten.
■ Enligt gällande föreskrifter får maskinen aldrig drivas utan systemseparerare på drick-

vattennätet. Se till att anslutningen för ditt husvattenverk som försörjer maskinen är utrustad med en systemavskiljare enligt EN 12729 typ BA.

■ Vatten som runnit genom en systemavskiljare anses inte längre vara dricksvatten.

⚠FÖRSIKTIGHET

■ Maskinen kan skadas vid torrkörning.
Lämna aldrig maskinen utan uppsikt så länge som den är i drift.

OBSERVERA

■ Använd inte maskinen vid temperaturer under 0 °C.

Symboler på aggregatet

Apparaten får inte anslutas i omedelbar närhet till det offentliga dricksvat- tennätet.

Säkerhetsinformation för laddare

⚠️FARA

■ Kontrollera om strömkontakten, anslutningskabeln, batteriadaptern och batteripaketet är skadade varje gång maskinen ska användas. Använd inte skadade delar, byt ut dem.
- Öppna inte laddaren. Byt laddaren om den är defekt eller skadad.
■ Använd inte laddaren på platser där det finns risk för explosion.
■ Ta aldrig tag i nätkontakten eller eluttaget med fuktiga händer.
■ Använd inte laddaren när den är smutsig eller fuktig.
■ Ladda inte engångsbatterier (primärbatterier), risk för explosion.

⚠FÖRSIKTIGHET

Nätspänningen måste överensstämma med den spännings som anges på laddarens typskylt.
■ Laddaren får endast användas för laddning av godkända, uppladdningsbara batterier.
■ Batteripaketet får endast laddas med medföljande originalladdare eller en laddare som godkänts av KÄRCHER.

OBSERVERA

■ Bär inte laddaren i anslutningskabeln.

■ Skydda anslutningskabeln mot värme, vassa kanter, olja och rörliga komponenter.
■ Täck inte över strömkontakten.
■ Anslut inte förläningskablar med grenuttag och använd inte flera maskiner samtidigt.
■ Linda inte anslutningskabeln runt strömkontakten eller batteriadaptern för att undvika skador.

Symboler på laddaren

Skydda laddaren mot väta och förvara den torrt. Apparaten är endast avsedd för användning inomhus. Utsätt den inte för regn.

Laddaren har en inbyggd säkring på 1 ampere.

Laddaren uppfyller kraven för skyddsklass II.

Säkerhetsinformation för batteripaket

Läs säkerhetsföreskrifterna till batteripaketet och följ dem!

Leveransens innehåll

Aggregatets leveransomfång är avbildat på förpackningen. Kontrollera att innehållet i leveransen är fullständig.

Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Ändamålsenlig användning

Denna batteridrivna trycktvättar får endast användas i privata hushåll:

– för rengöring av maskiner, fordon, byggnationer, verktyg, fasader, terasser, trädgårdsredskap osv. med vattenstråle.

- tillsammans med av KÄRCHER godkända tillbehör och reservdelar.

Miljöskydd

Uttjänta maskiner innehåller värdefulla material som kan återvinnas och de ska därför lämnas till ett insamlingsställe. Batterier, engångs och uppladdningsbara, innehåller ämnen som inte får komma ut i miljön. Avfallshantera uttjänta maskiner och batterier på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Emballagematerialen kan återvinnas. Avfallshantera emballag på ett miljövänligt sätt.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten som t.ex. motortvätt och underredestvätt får endast utföras på tvättplatser med oljeavskiljare.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Adressen hittar du på:

Beskrivning av aggregatet

I denna bruksanvisning beskrivs aggregatet med maximal utrustning. Leveransomfånget varierar allt efter modell (se förpackningen).

Bilder, se sida 2

Bild A

1 Spolrör med rotojet Vid hårt fastsittande smuts

2 Strålrör med munstycke för platt stråle För normal rengöring.

3 Trycktvätt (batteridriven)

4 Upplåsning batteripaket

5 Huvudreglage

6 Låsning

7 Vattenanslutnings med finfilter

8 Kopplingsdel för vattenanslutning

9 Batteripaket (18 V, 2,5 Ah) *

10 Standardladdare (18 V) *

* Ingår i leveransen beroende på enhetsvariant

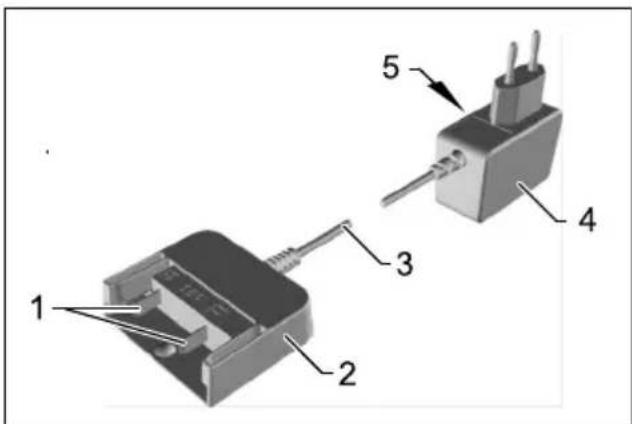

Standardladdare

1 Laddningskontakter

2 Batteriadapter

3 Anslutningskabel

4 Strömkontakt

5 Typskylt

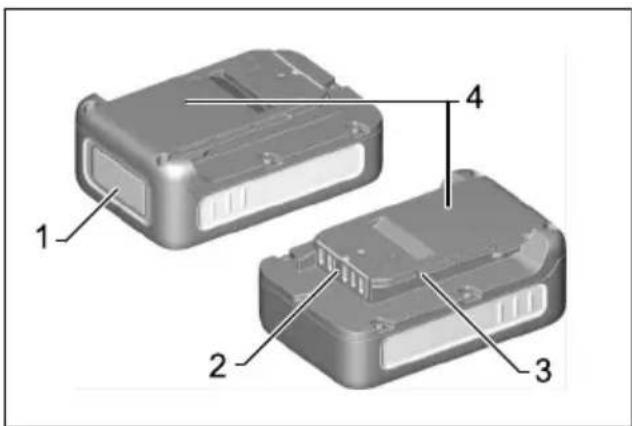

Batteripaket

Batteripaketet har en display som ger konstant information om batterinivån, aktuell uppladdning och återstående drifttid. Dessutom visas eventuella felmeddelanden. Beroende på vilken enhet som används vrids displayen när batteripaketet sätts i.

Indikering Betydelse
Förvara batteri
	Batteripaketets laddningsnivå när det inte används.
Använda batteri
	Batteripaketets återstående drifttid när det inte används.
Ladda batteri
	Batteripaketets återstående laddningstid när det laddas.
	Batteripaketet är fulladdat.
Felmeddelande
	Batteripaketets temperatur utanför de tillåtna värdena eller spärrat på grund av kortslutning (se hjälp vid störningar).
	Batteripaketet är defekt och har spärrats av säkerhetsskäl. Använd inte batteripaketet mer och kassera det enligt gällande föreskrifter.

Information

För att laddningsindikatorn ska fungera korrekt måste batteripaketet laddas ur helt och hållet första gången enheten används, ända tills enheten stängs av.

Idrifttagning

Information

Nya batteripaket är endast förladdade och skall laddas upp fullständigt innan första användningen.

Displayen aktiveras vid den första laddningen.

Ladda batteripaket

⚠FÖRSIKTIGHET

Risk för personskador och materialskador på grund av exploderande batteri! Batteripaketen får endast laddas med avsedd laddare.

Bild B

→ Sätt in batteripaketet i laddarens batteriadapter.
→ Anslut strömkontakten till vägguttaget.
– Laddningen börjar automatiskt.
– Under laddningen visas tid kvar i minuter på batteripaketets display.
– Laddningen är klar när 100 % visas på batteripaketets display.

Information

Om ingenting visas på displayen medan batteripaketet laddas är batterikapaciteten förbrukad eller mycket låg. När batteripaketet har laddats tillräckligt mycket visar displayen återstående laddningstid.

Om det fortfarande inte visas något på displayen efter en längre stund är batteripaketet defekt och måste bytas ut.

→ Dra av batteriadaptern från batteripaketet efter laddningen.
→ Dra ut strömkontakten ur vägguttaget.

Information

Nya batteripaket när sin fulla kapacitet efter ca 5 uppladdnings- och urladdningscykler.

Batteripaket som inte använts på en längre tid måste laddas upp innan de används.

Vid temperaturer under 0 °C minskar batteripaketets kapacitet.

Längre förvaring vid temperaturer över 20 °C kan minska batteripaketets kapacitet.

Sätta in batteripaket

⚠FÖRSIKTIGHET

Risk för personskada och materiell skada! Kontrollera att batteripaketet hakar fast ordentligt.

Bild C

→ Skjut in batteripaketet i apparatens upptagning.

Sätta på strålröret

Bild D

→ Sätt in önskat strålrör och lås det med en vridning 90°.

Vattenförsörjning

Anslutningsvärde, se typskylt/Tekniska Data.

Beakta vattenleverantörens föreskrifter.

Bild E

→ Skruva fast den medföljande kopplingen på aggregatets vattenanslutning.
→ Använd en vattenanslutning på 1/2 tum (ingår ej i leveransen) med en vanlig koppling.
→ Trä på slangen för vattentillförsel på kopplingen på vattenanslutningen.
→ Anslut vattenslangen till vattenförsörjningen.
→ Öppna vattenkranen helt.

Drift

OBSERVERA

Torrkörning under mer än 2 minuter leder till skador på pumpen. Om maskinen inte bygger upp tryck inom 2 minuter, stäng av maskinen och följ hänvisningarna i kapitlet "Åtgärder vid störning".

Påbörja rengöringen

Bild F

→ Lossa läsningen från maskinens strömbrytare.
→ Tryck på maskinens strömbrytare.

Information

Under användning visas den återstående drifttiden på displayen.

Arbeten med rengöringsmedel

→ Kärcher erbjuder sprutflaskor med rengöringsmedel för skötsel av fordonet.

Rekommenderade rengöringsmetoder

→ Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka).
→ Spola av lossad smuts med tryckstrålen.

Avbryta driften

→ Släpp maskinens strömbrytare.
→ Säkra maskinens strömbrytare med låsningen.

Avsluta driften

→ Släpp maskinens strömbrytare.
→ Stäng av vattenkranen.
→ Tryck på maskinens strömbrytare för att släppa ut trycket som fortfarande finns i systemet.
→ Koppla bort aggregatet från vattenförsörjningen.
→ Säkra maskinens strömbrytare med låsningen.

Ta ut batteripaketet

Efter arbetet skall batteripaketet tas ut ur apparaten.

Bild G

→ Upplåsning efter tryckning nedåt.
→ Dra batteripaketet bakåt.
→ Ladda upp batteripaketet efter arbetet.

Information

Ladda även upp delvis urladdade batteripaket efter att de använts.

Transport

⚠FÖRSIKTIGHET

Risk för person och egendomsskada! Tänk på maskinens vikt vid transporten.

Transport för hand

→ Lyft upp maskinen i bärhandtaget och bär den.

Transport i fordon

→ Säkra maskinen så att den inte kan glida eller tippa.

Batteripaket

Lithium-/jonbatteripaketet uppfyller kraven i lagen om farligt gods och kan transporteras i normal trafik av användaren utan ytterligare åtgärder.

Vid frakt genom tredje part (transportföretag) gäller särskilda krav på förpackning och märkning.

Använd bara batteripaketet om höljet är oskadat. Tejpa för öppna kontakter och förpacka batteripaketet väl och säkert. Det får inte kunna röra sig i förpackningen.

Följ även nationella direktiv.

Förvaring

⚠FÖRSIKTIGHET

Risk för person och egendomsskada! Tänk på fordonets vikt vid lagringen.

Förvara aggregatet

→ Denna maskin får endast lagras inomhus.
→ Ställ maskinen på ett jämnt underlag.

Batteripaket

OBSERVERA

Risk för materiella skador. Batteripaket får bara lagras i lokaler med låg luftfuktighet och under 20 °C. Batteripaketet indikerar sin aktuella laddning på displayen, även om det inte är anslutet till en laddare.

Om batteripaketets display slocknar under förvaringen är batterikapaciteten förbrukad eller displayen har stängts av. Ladda batteripaketet så snabbt som möjligt.

Rengöring och skötsel

△FARA

Kortslutningsrisk!

Rengör inte maskinen med slang- eller högtrycksvattenstråle.

Stäng av maskinen och ta ut batteripaketet vid alla arbeten på maskinen.

△OBSERVERA

Risk för skada!

Använd inte skrubbande eller aggressiva rengöringsmedel vid rengöringen.

→ Kontrollera regelbundet att laddningskontakterna och batteriadaptern är fria från smuts. Rengör dem om det behövs.
→ Underhållsladda batteripaket, som lagrats under en längre tid.

Åtgärder vid störningar

⚠️FARA

Reparationsarbeten och arbeten på elektriska komponenter får endast utföras av auktoriserad kundservice. Med hjälp av följande översikt kan du själv åtgärda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om du är osäker.

Apparaten arbetar inte

→ Batteripaketet sitter inte korrekt i batterihållaren. Skjut in batteripaketet i batterihållaren så att det hakar fast.
→ Batteripaketets laddning (se displayen) är för svag. Ladda batteripaketet.
→ Batteripaketet eller laddaren är defekt. Byt ut batteripaketet eller laddaren mot nya tillbehör.

Maskinen stänger av sig automatiskt

→ Maskinen eller batteripaketet har överhettats. Vänta en stund och låt maskinen/batteripaketet svalna.

Apparaten arbetar inte

→ Ladda upp batteripaketet.
→ Maskinen stängs av vid risk för överhettat batteri för att undvika skador.
Information: Ställ inte maskinen och batteripaketet i direkt solljus och låt batteripaketet svalna.

Aggregatet ger inget tryck

→ Kontrollera vattenförsörjningen.
→ Kontrollera finfiltret i vattenanslutningen.

Kraftiga tryckvariationer

→ Rengör munstycket: Ta bort smuts från munstyckshålen med en nål och spola ut det framifrån med vatten.
→ Kontrollera vattenförsörjningen.

Aggregatet ej tätt

→ En droppande otäthet har tekniska orsaker. Kontakta auktoriserad kundservice om det finns stora otätheter.

Display felmeddelanden

Fel vid laddning

Displayen är tänd men batteriet laddar inte Laddaren är defekt. Byt laddare.

Displayen är släckt och batteripaketet laddar inte Batteripaketet är eventuellt helt urladdat. Vänta och se om displayen visar återstående laddningstid efter en stund. Om den inte gör det är batteripaketet defekt. Batteripaketet är defekt.

Displayen visar temperatursymbolen och batteri-paketet laddar inteBatteripaketets temperatur är för låg/hög. Flytta batte-ripaketet till en omgivning med moderata temperaturen Vänta tills batteripaketets temperatur är normal. Laddningen börjar sedan automatiskt.

Fel vid drift

På displayen visas temperatursymbolenBatteripaketets temperatur är för låg/hög. Flytta batte-ripaketet till en omgivning med moderata temperaturen Vänta tills batteripaketets temperatur är normal.

Fel vid drift

Vid kortslutning spärras batteripaketet mot all användning i 30 sekunder. Om kortslutningen förekommer of-tare spärras batteripaketet permanent. Anslut batteri-paketet till laddaren för att låsa upp det.

Displayen visar återstående drifttid 0 och enheten stängs av.Batteripaketet är urladdat. Ladda batteripaketet.

Fel vid förvaring

Displayen visar ingen återstående kapacitetBatteripaketet är urladdat. Ladda batteripaketet.

Displayen visar en återstående kapacitet på 70 %, trots att batteripaketet nyss laddades.Batteripaketet befinner sig i automatiskt förvaringslä-ge. Detta läge aktiveras om batteriet inte har använts på 21 dagar. Funktionen skyddar battericellerna mot snabbt åldrande och ökar livslängden. Ladda batteri-paketet fullständigt innan du använder det igen.

Allmänt fel

Displayen visar en bruten batterisymbol.Batteripaketet är defekt och har spärrats av säkerhets-skäl. Använd inte batteripaketet mer och kassera det enligt gällande föreskrifter.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Specialtillbehör

– Snabbladdare och batteripaket med högre kapacitet finns som specialtillbehör.
Information: Maskinen kan bara användas med batteripaket på 18 V och är inte kompatibel med batteripaket på 36 V.
– Endast specialtillbehör med texten "Handheld" (med blå pluggar) får användas.
Information: Stålrör från högtryckstvättar är inte kompatibla.

Information om uppladdningsbart batteripaket och laddare

• Uppladdningsbara batterier/laddare som inte ingår i paketet eller som behövs finns som specialtillbehör och kan köpas till i efterhand.
  – Observera bruksanvisningen för den maskin som används samt de medföljande säkerhetsanvisningarna innan du använder snabbladdaren och batteripaketet.
• Mer information om bruksanvisningen för batteripaket samt tillbehör och reservdelar finns på www.kaercher.com.

Tekniska data

Aggregat

Märkspänning batteripaket 18 V =

Skyddsklass III

Drifttid med full batteriladdning (max.) 10 min

Vattenanslutning

Inmatningstemperatur (max.) 40 °C

Inmatningsstryck (max.) 1,0 MPa

Prestanda

Max. tillåtet tryck 2,4 MPa
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde	1,3 m/s ^2
Osäkerhet K	0,6 m/s ^2
Ljudtrycksnivå L _pA	70 dB(A)
Osäkerhet K _pA	3 dB(A)
Ljudteffektsnivå L _WA + Osäkerhet K _WA	84 dB(A)

Battery Power 18/25

Typ av uppladdningsbart batteri Li-Ion
Märkspänning batteripaket 18 V =
Nominell kapacitet (enligt IEC/EN 61690)	2,4 Ah
Märkkapacitet (enligt batteritillverkaren)	2,5 Ah
Nominell energi (enligt UN 3480) 43,2 Wh
Laddström max. 4 A
Drifttemperatur -20...40 °C
Laddningstemperatur 0...40 °C
Lagringstemperatur -20...60 °C
Vikt	0,5 kg
Mått (L x B x H)	133 x 88x 50 mm

Tekniska ändringar förbehålls.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Trycktvätt (batteridriven)

Typ:
1.328-000	1.328-1xx
Tillämpliga EU-direktiv
2014/35/EU	2014/35/EU
2014/30/EU	2014/30/EU
2011/65/EU	2011/65/EU
2000/14/EG –

Tillämpade harmoniserade normer

EN 60335-1	EN 60335-1
-	EN 60335-2-29
EN 60335-2-54	EN 60335-2-54
EN 62233: 2008	EN 62233: 2008
EN 55014-1:2017	EN 55014-1:2017
EN 55014-2: 2015	EN 55014-2: 2015
-	EN 61000-3-2: 2014
-	EN 61000-3-3: 2013
EN 50581	EN 50581

Tillämpad metod för överensstämmelsevärdering 2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt:

82

Garanterad: 84

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad: S. Reiser

Alfred Kärcher SE & Co. KG
