POWX00850 - τρυπάνι PowerPlus - Δωρεάν εγχειρίδιο χρήσης
Βρείτε δωρεάν το εγχειρίδιο της συσκευής POWX00850 PowerPlus σε μορφή PDF.
| Τύπος προϊόντος | Ασύρματο τρυπάνι-κατσαβίδι |
| Μάρκα | PowerPlus |
| Μοντέλο | POWX00850 |
| Τροφοδοσία | Μπαταρία 20 V DC |
| Τύπος μπαταρίας | Ιόντων λιθίου (Li-ion) |
| Χωρητικότητα μπαταρίας | 2,0 Ah |
| Τσοκ | Χωρίς κλειδί, 13 mm |
| Ταχύτητα χωρίς φορτίο (ρύθμιση 1) | 0 - 600 min⁻¹ |
| Ταχύτητα χωρίς φορτίο (ρύθμιση 2) | 0 - 2000 min⁻¹ |
| Μέγιστη ροπή | 60 Nm |
| Ικανότητα διάτρησης ξύλου | 38 mm |
| Ικανότητα διάτρησης μετάλλου | 13 mm |
| Αριθμός ταχυτήτων | 2 |
| Ρύθμιση ροπής | 21 θέσεις (1-21) |
| Στάθμη ηχητικής πίεσης | 84 dB(A) |
| Στάθμη ηχητικής ισχύος | 95 dB(A) |
| Δονήσεις | ≤ 3,4 m/s² (K=1,5) |
| Εγγύηση | 36 μήνες |
| Προβλεπόμενη χρήση | Βίδωμα και διάτρηση σε ξύλο, μέταλλο και πλαστικό (μη επαγγελματική) |
| Λαβή | Μαλακή επένδυση TPR (Soft Grip) |
| Φωτισμός | Ενσωματωμένη λυχνία LED |
| Κλιπ ζώνης | Ναι, αναστρέψιμο (αριστερόχειρας/δεξιόχειρας) |
Συχνές ερωτήσεις - POWX00850 PowerPlus
Ερωτήσεις χρηστών για POWX00850 PowerPlus
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το τρυπάνι σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας POWX00850 - PowerPlus και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. POWX00850 της μάρκας PowerPlus.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX00850 PowerPlus
3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ 3
4 ΣΥΜΒΟΛΑ 4
5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ....5
5.1 Χώρος εργασίας ....5
5.2 Нлектрикή ασφάλεια ....5
5.3 Ατομική ασφάλεια....5
5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων......6
5.5 Χρήση και φροντίδα εργαλείου μπαταρίας ......6
5.6 Σέρβις....7
6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΥΠΑΝΙΑ......7
7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΦΟΡΤΙΣΤΕΣ......8
7.1 Μπαταρίες....8
7.2 Φορτιστές......8
7.3 Υπολειπόμενοι κίνδυνοι....8
8 XAPAKTHPISTIKA 9
8.1 Μπαταρία ιόντων λιθίου (5)....9
8.2 Μαλακή λαβή TPR 9
9 ΛΕΙΤΟΥΡΓΙΑ....9
9.1 Φόρτιση του πακέτου μπαταρίας......9
9.2 Ένδειξη φόρτισης (Εικ. Α)......9
9.3 Δείκτης χωρητικότητας μπαταρίας (Εικ. Α)......10
9.4 Τοποθέτηση και αφαίρεση της μπαταρίας (Εικ. Α)......10
9.5 Κλιπ ιμάντα (Εικ. Ρ)....10
9.6 Τοποθέτηση και αφαίρεση μύτης ή τρυπανιού (Εικ. Ρ)......11
9.7 Διακόπτης (FIG. A.) 11
9.8 Μεταβλητή ταχύτητα (Εικ. Α)......11
9.9 Κλείδωμα διακόπτη σκανδάλης (Εικ. Α) 11
POWERPLUS® HIGH QUALITY TOOLS
POWX00850 EL
9.10 Κατεύθυνση περιστροφής (Εικ. Α).... 11
9.10.1 Δεξιόστροφη περιστροφή:....11
9.10.2 Αριστερόστροφη περιστροφή:....11
9.11 Ρύθμιση ροπής (Εικ. Α) 11
9.12 Επιλογέας ταχύτητας (Εικ. Α και D)....11
9.13 LED (Eik. A)....12
9.14 Συμβουλές διάτρησης.... 12
9.15 Ρύθμιση σφυριού 12
9.16 Διάτρηση σε ξύλο....12
9.17 Διάτρηση σε μέταλλο....13
9.18 Bíδωμα 13
10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ......13
10.1 Καθάρισμα 13
10.2 Συντήρηση....13
11 TEXNIKA ΣΤΟΙΧΕΙΑ 13
12 ΘΟΡΥΒΟΣ 14
13 ΕΓΓΥΗΣΗ 14
14 ПЕРИВАЛЛОН 15
15 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ 16

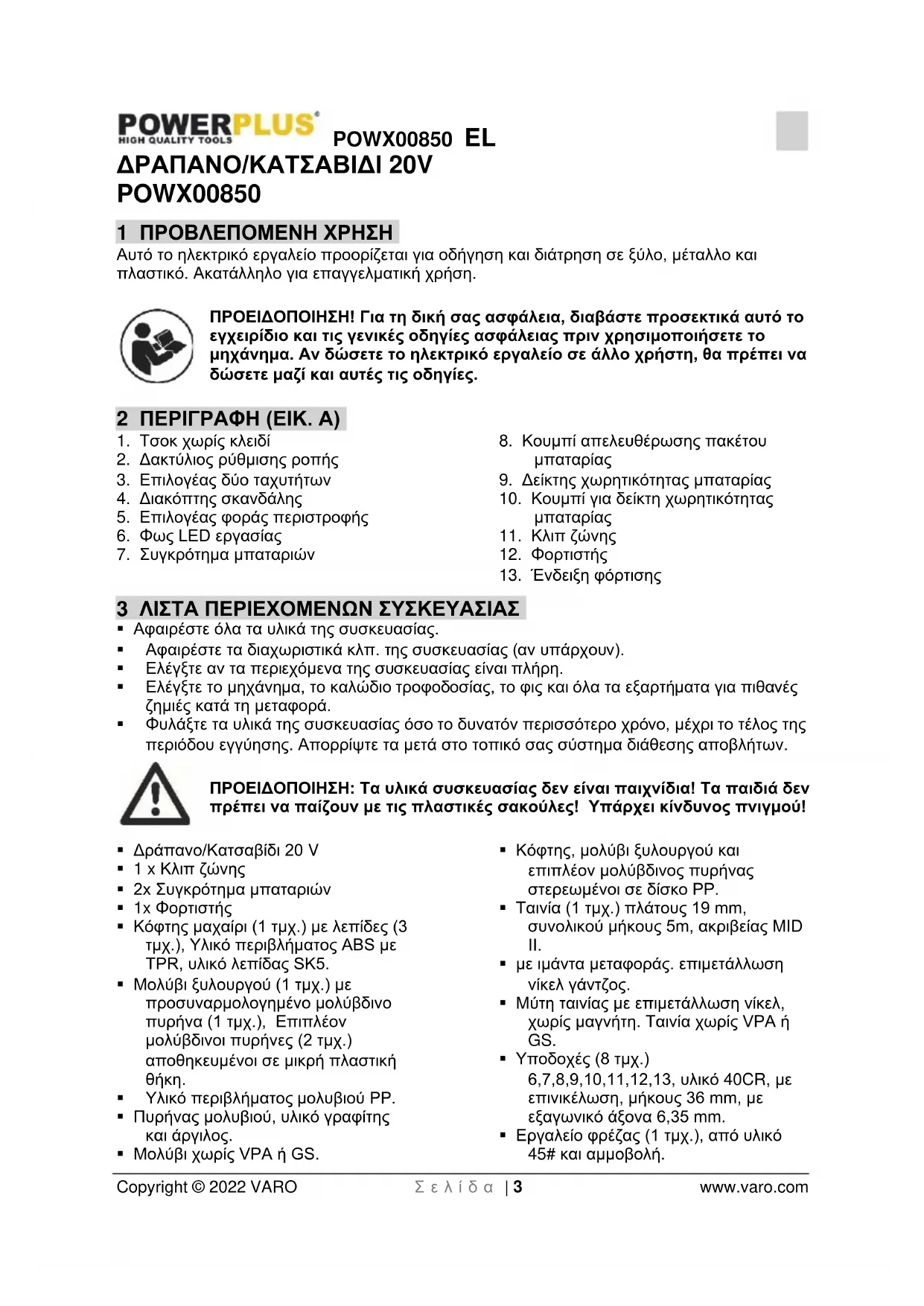

ΔΡΑΠΑΝΟ/ΚΑΤΣΑΒΙΔΙ 20V POWX00850
Αυτό το ηλεκτρικό εργαλείο προορίζεται για οδήγηση και διάτρηση σε ξύλο, μέταλλο και πλαστικό. Ακατάλληλο για επαγγελματική χρήση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις γενικές οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες.
- Τσοκ χωρίς κλειδί
- Δακτύλιος ρύθμισης ροπής
- Επιλογέας δύο ταχυτήτων
- Διακόπτης σκανδάλης
- Επιλογέας φοράς περιστροφής
- Φως LED εργασίας
-
Συγκρότημα μπαταριών
-
Κουμπί απελευθέρωσης πακέτου μπαταρίας
- Δείκτης χωρητικότητας μπαταρίας
- Κουμπί για δείκτη χωρητικότητας μπαταρίας
- Κλιπ ζώνης
- Φορτιστής
- Ένδειξη φόρτισης
3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ
▪ Αφαιρέστε όλα τα υλικά της συσκευασίας.
- Αφαιρέστε τα διαχωριστικά κλπ. της συσκευασίας (αν υπάρχουν).
Ελέγξτε αν τα περιεχόμενα της συσκευασίας είναι πλήρη.
- Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις και όλα τα εξαρτήματα για πιθανές ζημιές κατά τη μεταφορά.
- Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα διάθεσης αποβλήτων.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος πνιγμού!
▪ Δράπανο/Κατσαβίδι 20 V
■ 1 x Κλιπ ζώνης
■ 2x Συγκρότημα μπαταριών
■ 1x Φορτιστής
- Κόφτης μαχαίρι (1 τμχ.) με λεπίδες (3 τμχ.), Υλικό περιβλήματος ABS με TPR, υλικό λεπίδας SK5.
■ Μολύβι ξυλουργού (1 τμχ.) με προσυναρμολογημένο μολύβδινο πυρήνα (1 τμχ.), Επιπλέον μολύβδινοι πυρήνες (2 τμχ.) αποθηκευμένοι σε μικρή πλαστική θήκη.
▪ Υλικό περιβλήματος μολυβιού ΡΡ.
■ Πυρήνας μολυβιού, υλικό γραφίτης και άργιλος.
■ Μολύβι χωρίς VPA ή GS.
- Κόφτης, μολύβι ξυλουργού και επιπλέον μολύβδινος πυρήνας στερεωμένοι σε δίσκο PP.
■ Taivía (1 τμχ.) πλάτους 19 mm, συνολικού μήκους 5m, ακριβείας MID II.
■ με ιμάντα μεταφοράς. επιμετάλλωση νίκελ γάντζος.
■ Μύτη ταινίας με επιμετάλλωση νίκελ, χωρίς μαγνήτη. Ταινία χωρίς VPA ή GS. - Υποδοχές (8 τμχ.) 6,7,8,9,10,11,12,13, υλικό 40CR, με επινικέλωση, μήκους 36 mm, με εξαγωνικό άξονα 6,35 mm.
- Εργαλείο φρέζας (1 τμχ.), από υλικό 45# και αμμοβολή.
POWX00850 EL
- Καρυδάκια (8 τμχ.) και πάγκος νιπτήρα (1 τμχ) σε μια μαύρη πλαστική θήκη.
■ Ζουμπάς (1 τμχ.), υλικό #45, μήκος 100 mm, κεφαλή εργασίας 3 mm, με μαύρο φινίρισμα.
■ Η ταινία, τα καρυδάκια, το εργαλείο φρέζας και ο ζουμπάς στερεώνονται σε δίσκο ΡΡ. - Σετ τρυπάνια ξύλου (5 τμχ.), μέγεθος 4,5,6,8,10, υλικό #45 χάλυβας με μαύρο φινίρισμα, έλαση, κεντρική μύτη ακριβείας, γείωση άκρων.
■ Τα τρυπάνια εισάγονται και στερεώνονται σε δίσκο PP
■ Σετ κατσαβιδιών (20 τμχ.), συμπεριλαμβανομένων μύτες κατσαβιδιού (10 τμχ.) 50 mm (S4, S5, S6; PZ1, PZ2, PZ3; T15, T20, T25, T30).
■ Μύτες κατσαβιδιού (10 τμχ.) 75 mm (S4,S5,S6;PZ1,PZ2,PZ3;T15,T20,T25
, T30), óleç οι μύτες κατσαβιδιού συμμορφώνονται με το S2 και είναι επιχρωμιωμένες.
- Κάθε 10 τεμάχια εισάγονται σε μια μαύρη λαστιχένια βάση και στη συνέχεια στερεώνονται σε δίσκο PP.
▪ Υποδοχή μύτης (1 τμχ.), μήκους 60mm, υλικό 40 CR, με επιχρωμίωση.
- Μύτες κατσαβιδιού 25 mm (20 τμχ.), σε συμμόρφωση με το S2, με επιχρωμίωση. Κάθε 10 τεμάχια εισάγονται σε μαύρη πλαστική θήκη
■ Τρυπάνια μετάλλου (14 τμχ.), 1,5,1,5,2,2,2,5,3 ,3,3,5,4,4,5,5,5,5,6,6,5. Υλικό HSS (#6542, W6Mo5Cr4V2), έλασης, φυσικό χρώμα.
- Η υποδοχή μύτης, όλα τα κατσαβίδια και τα τρυπάνια είναι στερεωμένα σε δίσκο ΡΡ.
Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε με τον προμηθευτή σας.
4 ΣΥΜΒΟΛΑ
Σε αυτό το εγχειρίδιο ή/και πάνω στο μηχάνημα χρησιμοποιούνται τα εξής σύμβολα:
 | Δηλώνει κίνδυνο τραυματισμού ή βλάβης στο εργαλείο. |  | Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών Οδηγιών. |
 | Διαβάστε το εγχειρίδιο πριν από τη χρήση. |  | Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης. (μόνο για φορτιστή) |
 | Φοράτε πάντα προστατευτικά γυαλιά. | [ΗΧΑΧ] | Φορέστε γάντια |
 | Δηλώνει κίνδυνο τραυματισμού ή βλάβης στο εργαλείο. |  | Κίνδυνος πυρκαγιάς |
 | Μην κάψετε το πακέτο μπαταρίας ή τον φορτιστή. | ||
5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ
Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).
5.1 Χώρος εργασίας
- Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα.
Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών. - Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.
5.2 Ηλεκτρική ασφάλεια
Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.
- Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
- Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας πλεκτροπληξίας.
Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάγουν τον κίνδυνο ηλεκτροπληξίας.
- Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.
- Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.
5.3 Ατομική ασφάλεια
- Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.
Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού. - Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην
POWX00850 EL
πρίζα όταν ο διακόπτης είναι στη θέση ΟΝ (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.
- Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, υπορεί γα οδηνήσει σε τραμματισμό.
Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτοι θα μπορείτε να ελέγχετε καλύτερα το εογαλείο σε απροσδόκητες καταστάσεις. - Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.
- Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.
5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων
Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο πορορίζεται.
Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόττης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο, με χαλασμένο διακόττη είναι επικίνδυνο και πρέπει να επισκευαστεί.
- Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.
Φυλάσσετε το ηλεκτρικο εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπτετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική ευπειρία.
- Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.
- Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.
Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.
5.5 Χρήση και φροντίδα εργαλείου μπαταρίας
- Να φορτίζετε μόνο με τον φορτιστή που συνιστάται από τον κατασκευαστή. Ένας φορτιστής που ταιριάζει σε έναν τύπο πακέτου μπαταρίας, μπορεί να αποτελεί κίνδυνο πυρκανιάς εάν χρησιμοποιθεί με άλλο πακέτο μπαταρίας.
- Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τα καθορισμένα πακέτα μπαταρίας. Η χρήση διαφορετικών πακέτων μπαταρίας ενέχει τον κίνδυνο τραυματισμού και πυρκαγιάς.
- Όταν το πακέτο μπαταρίας δε χρησιμοποιείται, να φυλάσσεται μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα, τα οποία μπορεί να δημιουργήσουν σύνδεση μεταξύ των πόλων. Τυχόν ένωση των πόλων της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά.
POWX00850 EL
- Σε περίπτωση κακομεταχείρισης, μπορεί να πεταχτεί υγρό από τη μπαταρία. Αποφύγετε να έρθετε σε επαφή με το υγρό αυτό. Αν έρθετε κατά λάθος σε επαφή, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, συμβουλευτείτε γιατρό. Το υγρό μπαταρίας μπορεί να προκαλέσει ερεθισμό ή έγκαυμα.
Μη χρησιμοποιείτε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή μετατροπή. Οι μπαταρίες που φέρουν ζημιές ή μετατροπές μπορεί να συμπεριφερθούν απρόβλεπτα και να προκαλέσουν φωτιά, έκρηξη και κίνδυνο τραυματισμού. - Μην εκθέτετε το πακέτο μπαταρίας ή το εργαλείο σε φωτιά ή ακραίες θερμοκρασίες. Μπορεί να προκληθεί πυρκαγιά και η έκθεση σε θερμοκρασία άνω των 130 °C μπορεί να προκαλέσει έκρηξη.
- Ακολουθείτε όλες τις οδηγίες φόρτισης και μην φορτίζετε το πακέτο μπαταρίας ή το εργαλείο σε θερμοκρασία εκτός του εύρους θερμοκρασιών που επισημαίνεται στις οδηγίες. Ο λανθασμένος τρόπος φόρτισης ή η φόρτιση εκτός των συνιστώμενων θερμοκρασιών, μπορεί να προκαλέσει ζημιά στη μπαταρία και να αυξήσει τον κίνδυνο πυρκαγιάς.
5.6 Σέρβις
- Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας.
6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΥΠΑΝΙΑ
- Να χειρίζεστε τα ηλεκτρικά εργαλεία από τις μονωμένες λαβές, γιατί το κοπτικό εργαλείο μπορεί να έρθει σε επαφή με κάποια κρυφή καλωδίωση. Εάν υπάρξει επαφή με ηλεκτροφόρο καλώδιο, θα περάσει ηλεκτρικό ρεύμα στα εκτεθειμένα μεταλλικά μέρη του εργαλείου, προκαλώντας ηλεκτροπληξία στο χειριστή.
- Αφήστε τη μύτη να κρυώσει προτού την ακουμπήσετε, αλλάξετε ή προσαρμόσετε. Οι μύτες θερμαίνονται σημαντικά κατά τη χρήση και μπορεί να υποστείτε έγκαυμα.
Μην αφαιρείτε από το εργαλείο τις ετικέτες τεχνικών στοιχείων. Φέρουν σημαντικές πληροφορίες που αφορούν την ασφάλεια.. - Αποφύγετε να θέτετε το εργαλείο σε λειτουργία χωρίς λόγο. Ξεκινήστε την εργασία σας αμέσως αφού ενεργοποιήσετε το εργαλείο.
Μην αφήνετε κάτω το εργαλείο μέχρι να σταματήσει εντελώς. Τα κινούμενα μέρη του μπορεί να πιαστούν στην επιφάνεια και να απομακρύνουν βίαια το εργαλείο από τα χέρια σας. - Κατά τη χρήση ενός ηλεκτρικού εργαλείου χειρός, να το κρατάτε γερά και με τα δύο χέρια για να αντιστέκεστε στη ροπή εκκίνησης.
Μην αφήνετε το εργαλείο χωρίς επίβλεψη όταν είναι συνδεδεμένο με επαναφορτιζόμενη μπαταρία. Απενεργοποιήστε το εργαλείο και αφαιρέστε την επαναφορτιζόμενη μπαταρία προτού φύγετε. - Ο φορτιστής μπαταρίας ανεβάζει θερμοκρασία κατά τη χρήση. Η θερμότητα που εκπέμπει ο φορτιστής μπορεί να φθάσει σε επισφαλή επίπεδα και, εάν δεν υπάρχει επαρκής αερισμός, μπορεί να προκληθεί πυρκαγιά λόγω ηλεκτρικής βλάβης ή χρήσης του εργαλείου σε ζεστό περιβάλλον. Μην τοποθετείτε το φορτιστή σε εύφλεκτη επιφάνεια. Μην εμποδίζετε τις σχισμές αερισμού που ενδεχομένως διαθέτει ο φορτιστής. Να αποφεύγετε ιδιαίτερα την τοποθέτηση του φορτιστή επάνω σε χαλιά. Εκτός από εύφλεκτα, εμποδίζουν και τις σχισμές αερισμού κάτω από το φορτιστή. Τοποθετήστε το φορτιστή επάνω σε μια σταθερή, συμπαγή, μη εύφλεκτη επιφάνεια (π.χ. σταθερός μεταλλικός πάγκος εργασίας ή δάπεδο από μπετόν) τουλάχιστον 30 εκατοστά μακρυά από όλα τα εύφλεκτα αντικείμενα, όπως κουρτίνες ή τοίχους. Ο χώρος πρέπει να διαθέτει πυροσβεστήρα και ανιχνευτή καπνού. Να επιτηρείτε τακτικά το φορτιστή και την επαναφορτιζόμενη μπαταρία κατά τη διάρκεια της φόρτισης.
■ Το προϊόν αυτό δεν είναι παιχνίδι. Κρατήστε το μακριά από τα παιδιά.
POWX00850 EL
- Οι προειδοποιήσεις, οι προφυλάξεις και οι οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο οδηγιών δεν μπορούν να καλύψουν όλες τις πιθανές συνθήκες και καταστάσεις. Πρέπει να γίνει κατανοητό από τον χειριστή ότι η κοινή λογική και η προσοχή είναι παράγοντες που αφορούν τον ίδιο και δεν μπορούν να ενσωματωθούν σε αυτό το προϊόν.
7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΦΟΡΤΙΣΤΕΣ
Να χρησιμοποιείτε αποκλειστικά μπαταρίες και φορτιστές που αφορούν αυτό το μηχάνημα.
7.1 Μπαταρίες
Μην επιχειρήσετε ποτέ να τις ανοίξετε για οποιονδήποτε λόγο.
Μην αποθηκεύσετε το προϊόν σε μέρος όπου η θερμοκρασία μπορεί να υπερβεί τους 40°C.
▪ Φορτίζετε μόνο σε θερμοκρασία περιβάλλοντος, μεταξύ 4°C και 40°C.
- Όταν απορρίπτετε μπαταρίες, ακολουθείτε τις οδηγίες που δίνονται στην ενότητα "Προστασία του περιβάλλοντος".
Μην προκαλέσετε βραχυκύκλωμα. Αν ο θετικός (+) και ο αρνητικός (-) ακροδέκτης έρθουν σε επαφή μεταξύ τους άμεση ή μέσω τυχαίας επαφής με μεταλλικά αντικείμενα, η μπαταρία θα βραχυκυκλωθεί και θα προκληθεί υπερβολική ένταση ρεύματος που με τη σειρά του θα δημιουργήσει θερμότητα η οποία μπορεί να έχει ως αποτέλεσμα να σπάσει το περίβλημα ή να προκληθεί φωτιά.
Μη θερμάνετε μπαταρίες. Αν οι μπαταρίες θερμανθούν πάνω από τους 100°C, τα στεγανοποιητικά και μονωτικά διαχωριστικά και άλλα εξαρτήματα από πολυμερή υλικά μπορεί να καταστραφούν, με αποτέλεσμα τη διαρροή ηλεκτρολύτη ή/και εσωτερικού βραχυκυκλώματος και στη συνέχεια τη δημιουργία θερμότητας που θα προκαλέσει σχίσιμο ή φωτιά. Επιπλέον, μη ρίχνετε μπαταρίες στη φωτιά, γιατί μπορεί να προκληθεί έκρηξη ή/και έντονη καύση.
Υπό ακραίες συνθήκες, μπορεί να προκληθεί διαρροή μπαταρίας. Σε περίπτωση που παρατηρήσετε υγρό πάνω στην μπαταρία, κάντε τα εξής:
-Σκουπίστε προσεκτικά το υγρό με ένα πανί. Αποφύγετε την επαφή με το δέρμα.
-Σε περίπτωση επαφής με το δέρμα ή τα μάτια, ακολουθήστε τις παρακάτω οδηγίες:
√ Ξεπλύνετε αμέσως με νερό. Ουδετεροποιήστε με ένα ήπιο οξύ, όπως χυμό λεμονιού ή ξύδι.
√ Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε με άφθονο καθαρό νερό για τουλάχιστον 10 λεπτά. Συμβουλευτείτε γιατρό.
Κίνδυνος πυρκαγιάς! Αποφύγετε το βραχυκύκλωμα των επαφών μιας αποσπασμένης μπαταρίας. Μην κάψετε την μπαταρία.
7.2 Φορτιστές
■ Μην επιχειρήσετε ποτέ να φορτίσετε μη επαναφορτιζόμενες μπαταρίες.
■ Αντικαταστήστε αμέσως οποιοδήποτε καλώδιο χαλάσει.
■ Μην εκθέσετε τον φορτιστή στη βροχή.
▪ Μην ανοίξετε τον φορτιστή.
■ Μην πασπατεύετε τον φορτιστή.
- Ο φορτιστής προορίζεται για χρήση μόνο σε εσωτερικό χώρο.
7.3 Υπολειπόμενοι κίνδυνοι
- Ακόμη και όταν το εργαλείο χρησιμοποιείται όπως συνιστάται, δεν είναι δυνατό να εξαλειφθούν όλοι οι υπολειπόμενοι παράγοντες κινδύνου. Οι ακόλουθοι κίνδυνοι ενδέχεται
POWX00850 EL
να προκύψουν σε σχέση με την κατασκευή και τον σχεδιασμό του εργαλείου:
▪ Βλάβη στους πνεύμονες εάν δεν φορεθεί αποτελεσματική μάσκα σκόνης.
- Βλάβη στην ακοή εάν δεν χρησιμοποιείται αποτελεσματική προστασία ακοής.
- Βλάβες υγείας που προκύπτουν από την εκπομπή κραδασμών, εάν το ηλεκτρικό εργαλείο χρησιμοποιείται για μεγαλύτερο χρονικό διάστημα ή εάν η συντήρηση και η διαχείρισή του δεν γίνεται σωστά.
8 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
8.1 Μπαταρία ιόντων λιθίου (5)
Πλεονεκτήματα μπαταριών ιόντων λιθίου:
- Οι μπαταρίες ιόντων λιθίου έχουν μεγαλύτερη αναλογία χωρητικότητας/βάρους (περισσότερη ισχύς με λιγότερο βάρος, πιο συμπαγής μπαταρία)
- Χωρίς φαινόμενο μνήμης (η απώλεια της χωρητικότητας μετά από αρκετούς κύκλους φόρτισης/αποφόρτισης) όπως άλλοι τύποι μπαταριών. (νικελίου-καδμίου, νικελίου-μετάλλου...)
▪ Περιορισμένη εκφόρτιση μπαταρίας. (ανατρέξτε επίσης στο κεφάλαιο: Φύλαξη)
8.2 Μαλακή λαβή TPR
Το ασύρματο δράπανο είναι εξοπλισμένο με μαλακή λαβή TPR και προστατευτικά μέρη. Το TPR (θερμοπλαστικό ελαστικό) είναι ελαστικό, αποσβεστικό κραδασμών και φιλικό προς το περιβάλλον (ανακυκλώσιμο)
9 ΛΕΙΤΟΥΡΓΙΑ
9.1 Φόρτιση του πακέτου μπαταρίας
Το συγκρότημα μπαταριών για αυτό το εργαλείο έχει χαμηλή φόρτιση για την αποτροπή πιθανών προβλημάτων, επομένως, πρέπει να φορτίσετε την μπαταρία πριν την πρώτη χρήση.
Σημείωση: Οι ισχύς των μπαταριών δεν φτάνει στο μέγιστο με την πρώτη φόρτιση. Η πλήρης φόρτιση θα επιτευχθεί μετά από αρκετούς κύκλους φόρτισης. Η μπαταρία πρέπει να χρησιμοποιείται μόνο σε εσωτερικό χώρο.
Μετά από κανονική χρήση, απαιτείται περίπου 1 ώρα φόρτιση για να φορτιστεί πλήρως η μπαταρία.
Το πακέτο μπαταρίας θα είναι ελαφρώς ζεστό στο άγγιγμα κατά τη φόρτιση. Αυτό είναι φυσιολογικό και δεν είναι ένδειξη προβλήματος.
Μην τοποθετήσετε τον φορτιστή σε μέρος με υπερβολική ζέστη ή κρύο. Το καλύτερο είναι η κανονική θερμοκρασία δωματίου. Όταν η μπαταρία φορτιστεί πλήρως, αποσυνδέστε τον φορτιστή από το ρεύμα και αφαιρέστε το πακέτο μπαταρίας από τον φορτιστή.
Σημείωση:
■ Περιμένετε να κρυώσει τελείως το πακέτο μπαταρίας πριν από τη φόρτιση
- Επιθεωρείτε το πακέτο μπαταρίας πριν από τη φόρτιση. Μη φορτίσετε ένα πακέτο μπαταρίας που έχει ραγίσει ή έχει διαρροή.
9.2 Ένδειξη φόρτισης (Εικ. Α)
Συνδέστε το φορτιστή στην πρίζα ρεύματος
■ έτοιμο για φόρτιση
▪ κόκκινο κατά τη φόρτιση
▪ Σταθερό πράσινο: φορτίστηκε
POWX00850 EL
Σημείωση: Αν το πακέτο μπαταρίας δεν μπορεί να τοποθετηθεί καλά, αποσυνδέστε το και βεβαιωθείτε ότι είναι το σωστό μοντέλο για αυτό τον φορτιστή, όπως φαίνεται στο διάγραμμα προδιαγραφών. Μη φορτίσετε κανένα άλλο πακέτο μπαταρίας ή οποιοδήποτε πακέτο μπαταρίας που δεν μπορεί να τοποθετηθεί με ασφάλεια στον φορτιστή.
- Να επιτηρείτε τακτικά το φορτιστή και την επαναφορτιζόμενη μπαταρία όταν είναι σε σύνδεση
- Όταν ολοκληρωθεί η φόρτιση, βγάλτε το φορτιστή από την πρίζα και αποσυνδέστε τον από την επαναφορτιζόμενη μπαταρία.
- Αφήστε την επαναφορτιζόμενη μπαταρία να κρυώσει εντελώς προτού τη χρησιμοποιήσετε.
- Φυλάξτε το φορτιστή και την επαναφορτιζόμενη μπαταρία σε εσωτερικό χώρο, μακριά από τα παιδιά.
ΣΗΜΕΙΩΣΗ: Αν η μπαταρία ζεσταθεί πολύ μετά από συνεχή χρήση του εργαλείου, αφήστε τη να κρυώσει στη θερμοκρασία δωματίου πριν τη φορτίσετε. Αυτό θα παρατείνει τη διάρκεια ζωής των μπαταριών σας.
ΣΗΜΕΙΩΣΗ: Αφαιρείτε το πακέτο μπαταρίας από τη βάση του φορτιστή, χρησιμοποιώντας τον αντίχειρα ή τα δάχτυλά σας, πατώντας μέσα το κουμπί απελευθέρωσης του πακέτου μπαταρίας και ταυτόχρονα τραβώντας έξω το πακέτο μπαταρίας.
9.3 Δείκτης χωρητικότητας μπαταρίας (Εικ. Α)
Στην επαναφορτιζόμενη μπαταρία υπάρχουν δείκτες (9) χωρητικότητας της μπαταρίας και μπορείτε να ελέγχετε την κατάσταση της χωρητικότητάς της πατώντας το κουμπί (10). Προτού χρησιμοποιήσετε το μηχάνημα, πατήστε τη σκανδάλη για να ελέγξετε εάν η μπαταρία είναι επαρκώς φορτισμένη.
Αυτά τα 3 LED δείχνουν την κατάσταση της φόρτισης της μπαταρίας:
3 LED αναμμένα: Μπαταρία πλήρως φορτισμένη
2 LED αναμμένα: Μπαταρία φορτισμένη κατά 60%
1 LED αναμμένο: Μπαταρία σχεδόν εκφορτισμένη
9.4 Τοποθέτηση και αφαίρεση της μπαταρίας (Εικ. Α)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν κάνετε οποιαδήποτε ρύθμιση, βεβαιωθείτε ότι το δράπανο είναι σβηστό, με τον επιλογέα κατεύθυνσης περιστροφής στη μεσαία θέση.
Κρατήστε το εργαλείο με το ένα χέρι και την επαναφορτιζόμενη μπαταρία (7) με το άλλο.
- Τοποθέτηση: πιέστε και σύρετε την επαναφορτιζόμενη μπαταρία μέσα στη θυρίδα της μπαταρίας, βεβαιωθείτε ότι ο μηχανισμός απασφάλισης, στην πίσω πλευρά της μπαταρίας, έχει κουμπώσει στη θέση του, καθώς και ότι η μπαταρία είναι καλά στερεωμένη προτού αρχίσετε την εργασία.
- Αφαίρεση: Πιέστε το μηχανισμό απασφάλισης της μπαταρίας και, συγχρόνως, τραβήξτε προς τα έξω την επαναφορτιζόμενη μπαταρία.
9.5 Κλιπ ιμάντα (Εικ. C)
Το κλιπ ιμάντα (9) είναι βολικό για να κρεμιέται προσωρινά το εργαλείο.
Κατά την τοποθέτηση ή την αντικατάσταση του κλιπ ιμάντα (9), χρησιμοποιείτε μόνο την παρεχόμενη βίδα. Το κλιπ ιμάντα μπορεί να συνδεθεί και στις δύο πλευρές του εργαλείου με
τη βοήθεια της παρεχόμενης βίδας, ώστε να εξυπηρετούνται οι δεξιόχειρες ή αριστερόχειρες χρήστες. Εάν το κλιπ ιμάντα δεν είναι επιθυμητό, μπορεί να αφαιρεθεί από το εργαλείο. Για να κινήσετε το άγκιστρο ιμάντα ή το κλιπ ιμάντα, αφαιρέστε τη βίδα που το κρατά στη θέση του και μετά ξανασυνδέστε στην απέναντι μεριά. Φροντίστε να σφίξετε καλά τη βίδα.
9.6 Τοποθέτηση και αφαίρεση μύτης ή τρυπανιού (Εικ. C)
Αυτό το δράπανο διαθέτει τσοκ χωρίς (1) κλειδί που εμποδίζει το λασκάρισμα της μύτης ή του τρυπανιού.
Κρατήστε καλά το επαναφορτιζόμενο τρυπάνι από τη μαλακή λαβή με το ένα χέρι.
- Γυρίστε με το άλλο χέρι τον δακτύλιο Α προς τα αριστερά, μέχρις ότου το άνοιγμα του τσοκ του δραπάνου να είναι αρκετά μεγάλο για να δεχθεί τη μύτη.
▪ Βάλτε το τρυπάνι ή τη μύτη κατσαβιδιού μέσα στο τσοκ του δραπάνου.
▪ Γυρίστε τον δακτύλιο Α προς τα δεξιά μέχρι να σφιχτεί καλά το εργαλείο.
Αφαιρέστε τη μύτη με την αντίστροφη διαδικασία.
9.7 Διακόπτης (FIG. A.)
Το δράπανο ξεκινά και σταματά πιέζοντας και ελευθερώνοντας τον διακόπτη-σκανδάλη.
9.8 Μεταβλητή ταχύτητα (Εικ. Α)
- Το εργαλείο αυτό διαθέτει διακόπτη σκανδάλης μεταβαλλόμενης ταχύτητας (4), ο οποίος παρέχει υψηλότερη ταχύτητα και ροπή όσο περισσότερο πιέζεται η σκανδάλη. Η ταχύτητα ελέγχεται από την πίεση που ασκείται στον διακόπτη σκανδάλης.
9.9 Κλείδωμα διακόπτη σκανδάλης (Εικ. Α)
▪ Ο διακόπτης σκανδάλης (4) μπορεί να κλειδώσει στην κεντρική θέση.
- Αυτό μειώνει την πιθανότητα ακούσιας εκκίνησης όταν το μηχάνημα δεν χρησιμοποιείται. Για να κλειδώσετε τον διακόπτη σκανδάλης (4), τοποθετήστε τον επιλογέα φοράς
9.10 Κατεύθυνση περιστροφής (Εικ. Α)
Η φορά της περιστροφής ελέγχεται από την φορά του επιλογέα περιστροφής (5), ο οποίος βρίσκεται πάνω από τον διακόπτη σκανδάλης.
9.10.1 Δεξιόστροφη περιστροφή:
Για να επιλέξετε δεξιόστροφη περιστροπή, αφήστε τον διακόπτη σκανδάλης και πατήστε τον επιλογέα φοράς περιστροφής (6) προς την αριστερή πλευρά του εργαλείου.
9.10.2 Αριστερόστροφη περιστροφή:
Για να επιλέξετε αριστερόστροφη περιστροφή, αφήστε τον διακόπτη σκανδάλης και πατήστε τον επιλογέα φοράς περιστροφής (6) προς την δεξιά πλευρά του εργαλείου.
9.11 Ρύθμιση ροπής (Εικ. Α)
Η ροπή ρυθμίζεται περιστρέφοντας τον δακτύλιο ρύθμισης ροπής (2). Η ροπή είναι μεγαλύτερη όταν η ρύθμιση ροπής ρυθμίζεται σε υψηλότερη θέση. Η ροπή είναι μικρότερη όταν ο δακτύλιος ρύθμισης ροπής είναι ρυθμισμένος σε χαμηλή θέση «1» υποδηλώνει το χαμηλότερο και το «21» υποδηλώνει την υψηλότερη. Η ροπή ρυθμίζεται μέσω της ρύθμισης ροπής με διαφορετικές βίδες και διαφορετικά υλικά: αν η βίδα είναι μακριά και το υλικό σκληρό, μπορείτε να επιλέξετε μια υψηλότερη ρύθμιση.
9.12 Επιλογέας ταχύτητας (Εικ. Α και D)
Το δράπανο διαθέτει μηχανισμό μετάδοσης κίνησης δύο ταχυτήτων που έχει σχεδιαστεί για διάτρηση σε ταχύτητα 1 (ΧΑΜΗΛΗ) ή 2 (ΥΨΗΛΗ). Στο πάνω μέρος του δραπάνου βρίσκεται ένας επιλογέας κίνησης για την επιλογή είτε χαμηλής είτε υψηλής ταχύτητας. Όταν σπρώχνετε
POWX00850 EL
το κουμπί προς τα εμπρός και επιλέγετε την περιοχή χαμηλής ταχύτητας, η ταχύτητα μειώνεται αλλά αυξάνεται η ισχύς και η ροπή στρέψης. Όταν χρησιμοποιείτε το δράπανο στην περιοχή υψηλής ταχύτητας η ταχύτητα αυξάνει αλλά παρέχεται μικρότερη ισχύς και ροπή στρέψης. Χρησιμοποιείτε χαμηλή ταχύτητα για εργασίες που απαιτούν μεγάλη ισχύ και ροπή στρέψης και υψηλή ταχύτητα για εργασίες διάτρησης.
Σημαντικό: Μη ρυθμίσετε ΠΟΤΕ αυτόν τον επιλογέα δύο ταχυτήτων ενώ το δράπανο είναι σε λειτουργία. Περιμένετε πάντα πρώτα να σταματήσει τελείως.
9.13 Φως LED (Eik. A)
Μπορείτε να ανάψετε το φως LED (6) εργασίας πριν θέσετε σε λειτουργία το μοτέρ, αν πιέσετε ελαφρώς τον διακόπτη, και να φωτίσετε την περιοχή εργασίας, είτε για έλεγχο στην αρχή είτε συνεχώς για όλη τη διάρκεια της εργασίας σας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην κοιτάζετε απευθείας τη φωτεινή δέσμη του φακού. Μην κατευθύνετε ποτέ τη δέσμη προς οποιοδήποτε άτομο ή αντικείμενο άλλο εκτός από το τεμάχιο εργασίας.
Μην κατευθύνετε σκόπιμα τη δέσμη προς άτομα και βεβαιώνεστε ότι δεν κατευθύνεται προς τα μάτια κάποιου ατόμου για περισσότερο από 0,25 δευτ.
9.14 Συμβουλές διάτρησης
Πριν από τη διάτρηση, ο δακτύλιος λειτουργίας πρέπει να τεθεί στη λειτουργία διάτρησης “” Όταν κάνετε διάτρηση σε σκληρή ομαλή επιφάνεια, χρησιμοποιήστε έναν ζουμπά για να σημαδέψετε τη θέση της τρύπας. Έτσι θα αποφύγετε να βγει το κοπτικό διάτρησης από το κέντρο όταν ξεκινά η δημιουργία της τρύπας. Κρατάτε το εργαλείο γερά και τοποθετείτε την του τρυπανιού ή της μύτης μέσα στο τεμάχιο εργασίας, ασκώντας μόνο όσο πίεση χρειάζεται ώστε η μύτη να συνεχίζει να τρυπά. Μην εξαναγκάζετε ή ασκείτε πλευρική πίεση για να επιμηκύνετε την τρύπα.
9.15 Ρύθμιση σφυριού
Για τη μέγιστη δυνατή απόδοση, χρησιμοποιήστε καλής ποιότητας μύτες πλινθοδομής για σφυροδράπανο και στρέψτε τον επιλογέα τρόπου λειτουργίας στη θέση κρουστικής
λειτουργίας« 1. Χρησιμοποιείτε αυτή τη ρύθμιση μόνο για να κάνετε διάτρηση σε πέτρα/μπετόν. Η ρύθμιση σφυριού λειτουργεί καλά κατά τη διάτρηση/τεμάχισμα υλικών. Εφαρμόστε ελαφριά πίεση και μέση ταχύτητα για καλύτερα αποτελέσματα στο τούβλο. Εφαρμόστε επιπλέον πίεση και υψηλή ταχύτητα για σκληρά υλικά όπως το τσιμέντο. Όταν τρυπάτε πλακάκι, δοκιμάστε πρώτα σε ένα άχρηστο κομμάτι για να βρείτε την κατάλληλα πίεση και ταχύτητα που πρέπει να εφαρμόσετε.
9.16 Διάτρηση σε ξύλο
Για μέγιστη απόδοση, χρησιμοποιείτε υψηλής ταχύτητας κοπτικά διάτρησης από ατσάλι για διάτρηση σε ξύλο. Γυρίστε τον δακτύλιο ρύθμισης της ροπής στρέψης πάνω στο δράπανο στην επιθυμητή ρύθμιση ροπής στρέψης. Αρχίστε τη διάτρηση σε πολύ χαμηλή ταχύτητα για να αποφύγετε να γλιστρήσει το κοπτικό από το σημείο εκκίνησης. Αυξήστε την ταχύτητα καθώς το κοπτικό τρυπάει το υλικό. Όταν ανοίγετε τρύπες, τοποθετείτε ένα κομμάτι ξύλου πίσω από το υλικό εργασίας για να αποφύγετε τον θρυμματισμό των άκρων πίσω από την τρύπα.
9.17 Διάτρηση σε μέταλλο
Για μέγιστη απόδοση, χρησιμοποιείτε υψηλής ταχύτητας κοπτικά διάτρησης από ατσάλι για διάτρηση σε μέταλλο. Γυρίστε τον δακτύλιο ρύθμισης της ροπής στρέψης πάνω στο δράπανο στην επιθυμητή ρύθμιση ροπής στρέψης. Αρχίστε τη διάτρηση σε πολύ χαμηλή ταχύτητα για να αποφύγετε να γλιστρήσει το κοπτικό από το σημείο εκκίνησης. Αυξήστε την ταχύτητα καθώς το κοπτικό τρυπάει το υλικό. Διατηρήστε μια ταχύτητα και πίεση που επιτρέπουν την κοπή χωρίς να υπερθερμαίνεται το κοπτικό διάτρησης.
Η άσκηση πολύ μεγάλης πίεσης, θα έχει ως αποτέλεσμα:
Υπερθέρμανση του δραπάνου
Φθορά των ρουλεμάν
Κύρτωση ή το κάψιμο των κοπτικών διάτρησης
Δημιουργία τρυπών εκτός κέντρου και ανώμαλου σχήματος
Όταν ανοίγετε μεγάλες τρύπες μέσα σε μέταλλο, συνιστάται να κάνετε πρώτα διάτρηση με μικρό κοπτικό άκρο και να τελειώνετε με ένα μεγαλύτερο. Επίσης, λιπαίνετε το δράπανο με λάδι για να βελτιώσετε τη διενέργεια της διάτρησης και να αυξήσετε τη διάρκεια ζωής του δραπάνου.
9.18 Bíδωμα
- Ρυθμίστε τη ρύθμιση ροπής σε αρκετά χαμηλά επίπεδα για να επιτρέψετε ένα περιθώριο ασφαλείας. Ξεκινήστε με μια ρύθμιση χαμηλής ροπής όταν ξεκινάτε να βιδώνετε τις βίδες σε ένα υλικό. Στη συνέχεια προσαρμόστε τη ρύθμιση καθώς προσδιορίζεται η κατάλληλη δύναμη που απαιτείται.
- Το μέγεθος της βίδας σε συνδυασμό με τη σκληρότητα του υλικού θα καθορίσει τη ρύθμιση της ροπής.
Η ρύθμιση της ροπής ξεκινά από την τιμή “1” (ελάχιστη ροπή) μέχρι τη ρύθμιση “21” (μέγιστη ροπή).
10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ
10.1 Καθάρισμα
- Διατηρείτε καθαρές τις οπές εξαερισμού του εργαλείου για να μην υπερθερμανθεί το μοτέρ.
- Καθαρίζετε τακτικά το μηχάνημα με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε χρήση.
▪ Διατηρείτε ελεύθερες τις σχισμές εξαερισμού από σκόνη και βρωμιές.
Εάν οι βρωμιές δεν βγουν χρησιμοποιήστε μαλακό ύφασμα βρεγμένο με σαπουνάδα.
Μη χρησιμοποιείτε ποτέ διαλυτικά όπως πετρέλαιο, αλκοόλ, αμμωνία, κτλ. Αυτά τα διαλυτικά μπορεί να κάνουν ζημιά στα πλαστικά μέρη.
10.2 Συντήρηση
- Οι μηχανές μας έχουν σχεδιαστεί για μεγάλη διάρκεια λειτουργικής ζωής, με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα και τον τακτικό καθαρισμό του μηχανήματος.
11 TEXNIKA ΣΤΟΙΧΕΙΑ
| Αρ. μοντέλου | POWX00850 |
| Τσοκ | 13 mm keyless |
| Τάση ρεύματος | 20 Volt DC |
| Χωρητικότητα μπαταρίας | 2.0 Ah |
| Τύπος μπαταρίας | Li-ion |
| Μετάδοση | 2 speed |
| Ρύθμιση ταχύτητας περιστροφής 1 | 0 - 600 min-1 |
Ρύθμιση ταχύτητας περιστροφής 2 0 – 2000 min-1
Ροπή 60 Nm (MAX.)
Ισχύς διάτρησης ξύλου 38 mm
Ισχύς διάτρησης μετάλλου 13 mm
12 ΘΟΡΥΒΟΣ
Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=5)
Στάθμη ηχητικής πίεσης LpA 84 dB(A)
Στάθμη ηχητικής ισχύος LwA 95 dB(A)
ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A).
aw (Κραδασμοί):
Méy. 3,4 m/s²
K = 1,5 ~m / s^2
13 ΕΓΓΥΗΣΗ
- Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.
- Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.
- Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.
- Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.
- Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.
Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92 90. - Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.
- Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.
- Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.
Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας συσκευής. - Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.
- Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)
POWX00850 EL
- Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του προϊόντος.
- Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς.
- Πρέπει να φορτίζετε το εργαλείο σας τουλάχιστον 1 φορά τον μήνα για να εξασφαλίσετε τη βέλτιστη λειτουργία του.
14 ПЕРИВАЛЛОН
Αν το μηχάνημά σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα, αλλά κατά τρόπο ασφαλή για το περιβάλλον.
Τα απορρίμματα που προέρχονται ηλεκτρικά μηχανήματα δεν πρέπει να αντιμετωπίζονται ως οικιακά απορρίμματα. Φροντίστε για την ανακύκλωση όπου υπάρχουν κατάλληλες εγκαταστάσεις. Απευθυνθείτε στις αρμόδιες αρχές ή το κατάστημα αγοράς του προϊόντος για συμβουλές σχετικά με την ανακύκλωση.
H VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι
προϊόν: δράπανο 20V
εμπορικό σήμα: PowerPlus
μοντέλο: POWX00850
είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση.
Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής):
2011/65/EU
2006/42/EC
2014/30/EU
Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής):
EN62841-1:2015
EN62841-2-1:2018
EN55014-1 : 2017
EN55014-2:2015
Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας,
Mertens Ludo
Ludo Mertens
Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης
