POWX00850 - Vŕtačka PowerPlus - Bezplatný návod na obsluhu

Typ produktu	Akumulátorová vŕtačka s vrutobitom
Značka	PowerPlus
Model	POWX00850
Napájanie	Batéria 20 V DC
Typ batérie	Lítium-iónová (Li-ion)
Kapacita batérie	2,0 Ah
Skľučovadlo	Bez kľúča, 13 mm
Voľnobežné otáčky (nastavenie 1)	0 - 600 min⁻¹
Voľnobežné otáčky (nastavenie 2)	0 - 2000 min⁻¹
Maximálny krútiaci moment	60 Nm
Kapacita vŕtania do dreva	38 mm
Kapacita vŕtania do kovu	13 mm
Počet rýchlostí	2
Nastavenie krútiaceho momentu	21 polôh (1-21)
Hladina akustického tlaku	84 dB(A)
Hladina akustického výkonu	95 dB(A)
Vibrácie	≤ 3,4 m/s² (K=1,5)
Záruka	36 mesiacov
Určené použitie	Zaskrutkovávanie a vŕtanie do dreva, kovu a plastu (neprofesionálne)
Rukoväť	Mäkký povrch TPR (Soft Grip)
Osvetlenie	Integrovaná LED lampa
Pútko na opasok	Áno, reverzibilné (pre ľavákov/pravákov)

Často kladené otázky - POWX00850 PowerPlus

Ako nabíjať batériu vŕtačky PowerPlus POWX00850?

Zapojte nabíjačku do elektrickej zásuvky. Vložte batériu do nabíjačky. Červená kontrolka signalizuje nabíjanie, stále zelená kontrolka signalizuje, že batéria je úplne nabitá. Pred nabíjaním nechajte batériu vychladnúť. Používajte iba dodanú nabíjačku.

Ako zmeniť smer otáčania?

Použite prepínač smeru otáčania (5) umiestnený nad spúšťou. Pre otáčanie v smere hodinových ručičiek (utiahnutie) posuňte prepínač doľava. Pre otáčanie proti smeru hodinových ručičiek (povolenie) posuňte prepínač doprava. Pred zmenou smeru sa uistite, že je vŕtačka zastavená.

Ako nastaviť uťahovací moment?

Otočte nastavovací krúžok krútiaceho momentu (2) na skľučovadle. Poloha '1' poskytuje najnižší krútiaci moment, '21' najvyšší. Na vŕtanie použite režim '3' (symbol vŕtania). Pri skrutkovaní začnite s nízkym krútiacim momentom, potom ho v prípade potreby zvýšte.

Ako používať funkciu kladiva?

Otočte prepínač režimu prevádzky do polohy 'príklep' (kladivo). Používajte vrtáky do muriva. Pri tehle aplikujte mierny tlak a strednú rýchlosť, pri betóne väčší tlak a vysokú rýchlosť. Tento režim používajte iba na kameň/betón.

Ako skontrolovať úroveň nabitia batérie?

Stlačte tlačidlo (10) na batérii. Tri LED diódy indikujú úroveň: 3 svietiace LED = batéria plná, 2 LED = 60 %, 1 LED = slabá. Ak svieti iba jedna LED, nabite batériu.

Aké bezpečnostné opatrenia treba dodržiavať?

Noste ochranné okuliare a vhodné bezpečnostné vybavenie. Držte vŕtačku za izolované povrchy. Uistite sa, že je obrobok dobre upevnený. Nezbierajte priamo do LED. Pred akýmkoľvek nastavovaním alebo výmenou príslušenstva odpojte batériu.

Ako čistiť a udržiavať vŕtačku?

Pravidelne čistite vetracie otvory mäkkou handričkou. Na odolnejšie nečistoty použite vlhkú handričku s mydlovou vodou. Nikdy nepoužívajte rozpúšťadlá (benzín, alkohol). Skontrolujte stav dielov a v prípade potreby ich nechajte opraviť odborníkom.

Čo robiť, ak batéria nepasuje do nabíjačky?

Skontrolujte, či je model batérie kompatibilný s nabíjačkou (pozri špecifikácie). Ak batéria nejde správne vložiť, nepoužívajte silu. Kontaktujte svojho predajcu.

Ako nainštalovať alebo vybrať vrták?

Otočte krúžok A bezkľúčového skľučovadla proti smeru hodinových ručičiek, aby ste otvorili čeľuste. Vložte vrták, potom otočte krúžkom v smere hodinových ručičiek, aby ste ho pevne utiahli. Na vybratie postupujte opačne. Uistite sa, že je vŕtačka zastavená.

Aká je záruka na vŕtačku PowerPlus POWX00850?

Záruka je 36 mesiacov od dátumu nákupu. Vzťahuje sa na chyby materiálu a spracovania, ale nie na bežné opotrebenie (batérie, nabíjačky, príslušenstvo) ani na poškodenie spôsobené nesprávnym používaním. Uschovajte si doklad o kúpe.

NÁVOD NA OBSLUHU POWX00850 PowerPlus

8.1 Lithium-ionotové akumulátory (5)

9.15 Nastavení príklepu

5.5 Používanie nástroja s akumulátorom a starostlivost' oň ......6

5.6 Servis....6

6 ĎALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA VŘTAČIEK 7

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY ...... 7

7.1 Batérie....7

7.2 Nabijačky....8

7.3 Reziduálne riziká....8

8 PRVKY....8

8.1 Lítium-iónová batéria (5)....8

8.2 Termoplastická mäkká rukovät'....8

9 PREVÁDZKA 8

9.1 Nabijanie akumulátorovej batérie....8

9.2 Indikácie pre nabíjanie (Obr. A) 9

9.3 Indikátor nabitia akumulátora (Obr. A)....9

9.4 Vloženie a vybratie batérie (obr. A)....9

9.5 Spona na opasok (obr. C)....10

9.6 Nasadenie a zloženie bitov a vrtákov (obr. B)....10

9.7 Spustenie a zastavenie (obr. A)....10

9.8 Variabilné otáčky (obr. A)....10

POWERPLUS® HIGH QUALITY TOOLS

POWX00850 SK

9.9 Zámok spínača spúšte (obr. A) 10

9.10 Smer otáčania (obr. A)....10

9.10.1 Otáčanie v smere hodinových ručičiek:....10

9.12 Volič rýchlosti (obr. A a C) 11

9.15 Nastavenie príklepu....11

9.16 Vrtanie do dreva....11

9.17 Vrtanie do kovu....12

9.18 Skrutkovanie....12

10 ČISTENIE A ÚDRŽBA 12

10.1 Čistenie 12

10.2 Údržba 12

11 TECHNICKÉ ÚDAJE....12

12 HLUK 13

13 ZÁRUKA....13

14 ŽIVOTNÉ PROSTREDI 13

15 VYHLÁSENIE O ZHODE .... 14

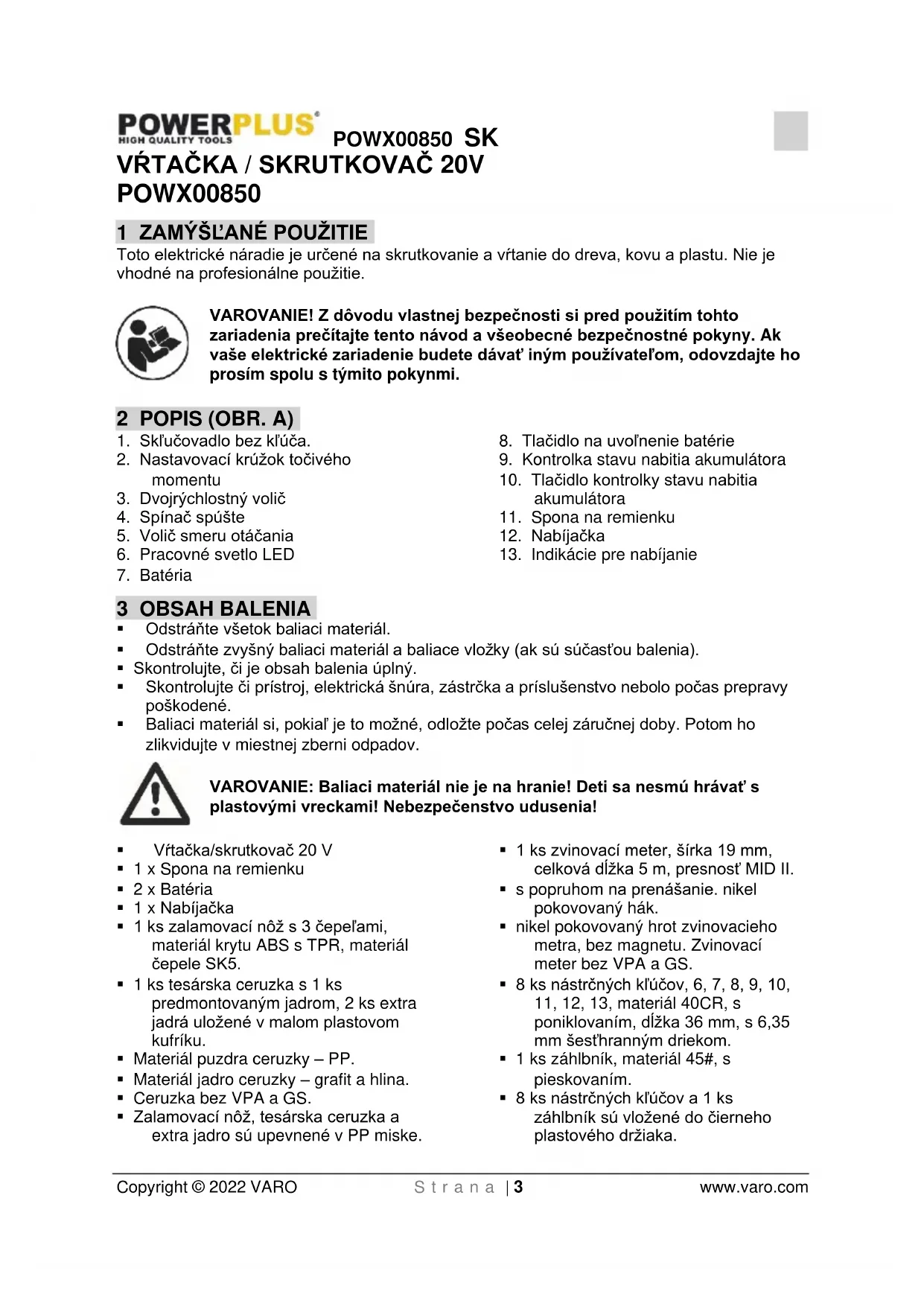

VŘTAČKA / SKRUTKOVAČ 20V POWX00850

1 ZAMÝŠL'ANÉ POUŽITIE

Toto elektrické náradie je určené na skrutkovanie a vřtanie do dreva, kovu a plastu. Nie je vhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Skl'učovadlo bez kl'úča.
2. Nastavovací krúžok točivého momentu
3. Dvojrýchlostný volič
4. Spínač spúšte
5. Volič smeru otáčania
6. Pracovné svetlo LED

7. Batéria

8. Tlačidlo na uvoľnenie batérie

9. Kontrolka stavu nabitia akumulátora

10. Tlačidlo kontrolky stavu nabitia akumulátora

11. Spona na remienku

12. Nabíjačka
13. Indikácie pre nabíjanie

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
• Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

■ Vítačka/skrutkovač 20 V
■ 1 x Spona na remienku
■ 2 x Batéria
■ 1 x Nabíjačka
■ 1 ks zalamovací nôž s 3 čepel'ami, materiál krytu ABS s TPR, materiál čepele SK5.
■ 1 ks tesárska ceruzka s 1 ks predmontovaným jadrom, 2 ks extra jadrá uložené v malom plastovom kufríku.
- Materiál puzdra ceruzky – PP.
- Materiál jadro ceruzky – grafit a hlina.
- Ceruzka bez VPA a GS.
- Zalamovací nôž, tesárska ceruzka a extra jadro sú upevnené v PP miske.

■ 1 ks zvinovací meter, šírka 19 mm, celková dížka 5 m, presnosť MID II.
■ s popruhom na prenášanie. nikel pokovovaný hák.
- nikel pokovovaný hrot zvinovacieho metra, bez magnetu. Zvinovací meter bez VPA a GS.
■ 8 ks nástrčných klúčov, 6, 7, 8, 9, 10, 11, 12, 13, materiál 40CR, s poniklovaním, dĺžka 36 mm, s 6,35 mm šesthranným driekom.
■ 1 ks záhlbník, materiál 45#, s pieskovaním.
- 8 ks nástrčných klúčov a 1 ks záhlbník sú vložené do čierneho plastového držiaka.

POWX00850 SK

■ 1 ks jamkovač, materiál #45, dížka 100 mm, pracovná hlava 3 mm, s čiernou povrchovou úpravou.
■ Zvinovací meter, nástrčné klúče a záhlbník, jamkovač sú upevnené v PP miske.
- Súprava 5 ks vrtákov do dreva, veľkost' 4, 5, 6, 8, 10, materiál ocel' č. 45 s čiernou povrchovou úpravou, valcované, s presným stredovým hrotom, brúsené hrany.
- Vrtáky sú vložené a upevnené v PP miske.
- Súprava 20 ks skrutkovacích bitov, vrátane 10 ks 50 mm skrutkovacích bitov (S4, S5, S6; PZ1, PZ2, PZ3; T15, T20, T25, T30).
■ 10 ks 75 mm skrutkovacie bity (S4, S5, S6; PZ1, PZ2, PZ3; T15, T20,

T25, T30), všetky skrutkovacie bity sú v súlade s S2, pochrómované.

• Každých 10 ks je vložených do čierneho gumeného držiaka a následne upevnených v PP miske.
  ■ 1 ks držiak bitov, dĺžka 60 mm, materiál 40 CR, pochrómované.
• 20 ks 25 mm skrutkovacích bitov, v súlade s S2, pochrómované. Každých 10 ks je vložených do čierneho plastového držiaka.
  ■ 14 ks vrtákov do kovu, 1,5, 1,5, 2, 2, 2,5, 3, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5. Materiál HSS (č. 6542, W6Mo5Cr4V2), valcované, prírodná farba.
• Držiak bitov, všetky skrutkovacie bity a vrtáky sú upevnené v PP miske

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje riziko zranenia, alebo poškodenie nástroja.			V súlade so základnými požiadavkami európskych smerníc.
	Pozorne si prečítajte pokyny.			Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku. (iba pre nabíjačku)
	Noste ochranné okuliare			Noste ochranné rukavice
	Označuje riziko zranenia, alebo poškodenie nástroja.			Riziko požiaru
	Akumulátorovú batériu ani nabíjačku nespalujte.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'.

Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
• Vidlice elektrického náradia musia zodpovedať siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud'te vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klůče a iné nástroje. Klůč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nosť elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit' nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládat vypínačom, je nebezpečné a musí sa opravit.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnost' elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
• Náradie sa musí udržiavat' v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Používanie nástroja s akumulátorom a starostlivost' oň

• Dobíjajte akumulátor iba pomocou nabíjačky odporúčanej výrobcom. Nabíjačka vhodná pre jeden druh jednotky akumulátora môže viest' k riziku požiaru pri použití s inou jednotkou akumulátora.
• Napájané nástroje používajte iba s uvedenými jednotkami akumulátora. Použitie akýchkoľvek iných jednotiek akumulátora môže viest’ k riziku zranenia a požiaru.
• Ak jednotku akumulátora nepoužívate, udržiavajte ju v dostatočnej vzdialenosti od iných kovových predmetov, ako sú sponky na papier, mince, klůče, klince, skrutky alebo iné drobné kovové predmety schopné vedenia prúdu. Ak dôjde k skratu medzi svorkami akumulátora, môže to spôsobit popáleniny alebo požiar.
• Ak je akumulátor poškodený, môže z neho vytekať tekutina. Vyhnite sa kontaktu s ňou. Ak dôjde k náhodnému kontaktu s tekutinou, opláchnite zasiahnuté miesto vodou. Ak sa tekutina dostane do očí, vyhl’adajte aj lekársku pomoc. Tekutina vytekajúca z akumulátora môže spôsobit podráždenje alebo popáleniny.
• Nepoužívajte nástroj ani jednotku akumulátora, ak je poškodená alebo bola upravená. Poškodené alebo upravené jednotky akumulátora sa môžu správať nepredvídateľne, čo môže viest’ k požiaru, explózii alebo riziku zranenia.
• Nevystavujte jednotku akumulátora ani nástroj ohňu ani nadmerným teplotám. Vystavenie ohňu alebo teplotám presahuiúcim 130 °C môže viest' k explózii.
• Dodržiavajte všetky pokyny týkajúce sa nabíjania a nenabíjajte jednotku akumulátora ani nástroj pri teplotách mimo rozsah uvedený v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo uvedený rozsah môže spôsobit poškodenie akumulátora a zvýšit riziko požiaru.

5.6 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 ĎALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA VŘTAČIEK

- Pri vykonávaní práce na miestach, kde by rezný nástroj mohol príst do kontaktu so skrytým káblom, držte elektrický nástroj za izolovanú rukovát. Neizolované kovové diely nástroja môžu byť pod napätím, ak dôjde ku kontaktu so „živým“ vodičom, a operátor môže utrpiet úraz elektrickým prúdom.

- Vrták nechajte vychladnút' skôr, než sa ho budete dotýkať, vymieňať alebo nastavovať. Vrtáky sa pri používaní veľmi zohrievajú a môžu vás popálit'.

- Vyhýbajte sa náhodnému spusteniu nástroja. Pripravte sa začat' pracovat' pred zapnutím nástroja.

- Nástroj nepoložte, až kým sa úplne nezastaví. Pohyblivé diely sa môžu zachytit' o povrch a nástroj sa môže stat' neovládateľný.

- Ručné elektrické náradie pri používaní pevne držte oboma rukami na odolanie rozbehovému momentu.

- Nástroj nenechávajte bez dozoru, ked' je pripojený akumulátor. Pred odchodom nástroj vypnite a vyberte akumulátor.

Nabíjačka sa počas používania zohrieva. Nabíjačka sa môže zohriat na nebezpečné úrovne a vytvorit nebezpečenstvo požiaru, ak nebude dostatočne vetraná, v dôsledku elektrickej poruchy alebo ak sa používa v horúcom prostredí. Nabíjačku neumiestňujte na horľavý povrch. Vetracie otvory na nabíjačke neblokujte. Nabíjačku v žiadnom prípade neumiestňujte na koberce alebo handry; sú nielen horľavé, ale pod nabíjačkou tiež blokujú vetracie otvory. Nabíjačku umiestnite na stabilný, pevný nehorľavý povrch (ako napríklad stabilný kovový pracovný stôl alebo betónová podlaha) minimálne 30 cm od všetkých horľavých predmetov, ako napríklad záclony alebo steny. Na pracovisku by ste mali mať hasiaci prístroj a detektor dymu. Nabíjačku a akumulátor počas nabíjania často sledujte.

- Výstrahy, bezpečnostné opatrenia a pokyny opísané v tomto návode na použitie nemožno aplikovat' na všetky možné podmienky a situácie, ktoré sa môžu vyskytnút'. Operátor musí vediet', že zdravý úsudok a opatrnosť sú činitele, ktoré do tohto výrobku nemožno vložit', ale musí ich mat' operátor.

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY

Používajte iba akumulátory a nabíjačky, ktoré sú použitel'né pre toto zariadenie.

7.1 Batérie

■ Nikdy neotváraite zo žiadneho dôvodu.

■ Neskladuite na miestach, kde môže teplota prekročit' 40°C.

- Nabíjaite len pri okolitei teplote v rozsahu od 4°C do 40°C.

- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.

- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100°C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenie.

POWX00850 SK

- V extrémnych podmienkach môže dôjst' k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:

–V prípade kontaktu s kožou alebo očami sa riad'te týmito pokynmi:

√ V prípade kontaktu s očami, vyplachujte vel'kým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.

Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespal'ujte.

7.2 Nabíjačky

• Nikdy nenabíjajte nedobíjateľné batérie.
• Poškodené káble okamžite vymeňte.
• Nevystavujte vode.
  ■ Nabíjačku neotvárajte.
• Do nabíjačky nepichajte.
  Nabíjačka je určená len na použitie vo vnútri.

7.3 Reziduálne riziká

• Aj ked' sa nástroj používa tak, ako je predpísané, nie je možné zabránit' všetkým reziduálnym rizikovým faktorom. Pri konštrukcii a návrhu nástroja môžu vzniknút nasledujúce riziká:
• Poškodenie plúc, ak nie je použitá účinná protiprachová maska.
• Poškodenie sluchu, ak nie je použitá účinná ochrana sluchu.
• Poškodenie zdravia spôsobené vibračnými emisiami, ak je elektrický nástroj používaný po dlhšiu dobu alebo nie je správne udržiavaný alebo sa s ním nesprávne manipuluje.

8 PRVKY

Výhody lítium-iónových batérií:

• Lítium-iónové batérie majú vyšší pomer kapacity/hmotnosti (viac energie na menej t'ažšiu, kompaktnejšiu batériu)
• bez pamät'ového efektu (strata kapacity po niekol'kých cykloch nabitia/vybitia) ako iné typy batérií. (Ni-Cd, Ni-MeH ..) .
  obmedzené samovybíjanie. (pozri tiež kapitolu: Skladovanie)

8.2 Termoplastická mäkká rukovät'

Vaša bezšnúrová vítačka je vybavená termoplastickou gumovou mäkkou rukovätou a ochrannými časťami. TPR (termoplastická guma) je elastická, tlmí nárazy a nepoškodzuje životné prostredie (je recyklovatel'ná).

9 PREVÁDZKA

9.1 Nabijanie akumulátorovej batérie

Batéria pre toto náradie má kvôli prevencii problémom len nízky stupeň nabitia, preto ju pred prvým použitím budete musieť nabit'.

Poznámka: Batérie nedosiahnu plnú kapacitu pri prvom nabíjaní. Úplne nabitie batérie sa dosiahne až po niekol'kých cykloch. Batéria by sa mala nabíjať iba vo vnútri.

Batéria sa po normálnom používaní musí nabíjať na plnú kapacitu približne 1 hodinu.

Nabíjačku neumiestňujte na príliš horúce alebo studené miesto. Najlepšie je pri normálnej izbovej teplote. Ked' sa batéria úplne nabije, odpojte nabíjačku od napájacieho zdroja a akumulátorovú batériu z nabíjačky vyberte.

Poznámka:

• Akumulátorovú batériu nechajte pred nabíjaním úplne vychladnút.
• Akumulátorovú batériu pred nabíjaním skontrolujte. Ak je akumulátorová batéria popraskaná alebo tečie, nenabíjajte ju.

9.2 Indikácie pre nabíjanie (Obr. A)

Nabíjačku pripojte k elektrickej zásuvke.

Poznámka: Ak batéria riadne nepasuje, odpojte ju a podl’a tabul’ky špecifikácií skontrolujte, či máte správny model pre túto nabíjačku. Nenabíjajte žiadnu inú akumulátorovú batériu ani akumulátorovú batériu, ktorá riadne nepasuje do nabíjačky.

Nabíjačku a akumulátor počas pripojenia často sledujte.
Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
- Pred použitím nechajte akumulátor úplne vychladnút'.
Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.

POZNÁMKA: Ak je batéria po nepretržitom používaní v nástroji horúca, nechajte ju pred nabíjaním vychladnút' na izbovú teplotu. Predlíži sa tým životnosť vašich batérií.

POZNÁMKA: Akumulátorovú batériu vyberte rukou zo stojana nabíjačky, a to tak, že stlačíte uvolňovacie tlačidlo batérie a súčasne budete akumulátorovú batériu vyt'ahovat'.

9.3 Indikátor nabitia akumulátora (Obr. A)

Na akumulátore sú indikátory jeho nabitia (9). Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (10). Pred použitím zariadenia stlačte spúšť a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať.

Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:

Svietia 3 kontrolky LED: Akumulátor je úplne nabitý

Svietia2 kontrolky LED: Akumulátor nabitý na 60 %

Svieti 1 kontrolka LED: Akumulátor je takmer vybitý

9.4 Vloženie a vybratie batérie (obr. A)

VAROVANIE: Pred vykonávaním akýchkol'vek úprav zabezpečte, aby bola vrtačka vypnutá a volič rotácie bol v stredovej polohe.

Nástroj držte v jednej ruke a druhou rukou držte akumulátor (7).

• Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvoľňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.
• Vyberanie: Zatlačte na uvoľňovaciu západku na akumulátore a súčasne ho vytiahnite von.

9.5 Spona na opasok (obr. C)

Spona na opasok (9) je užitočná, ak chcete nástroj dočasne zavesit'.

Pri pripevňovaní alebo výmene spony na opasok (9) používajte iba priloženú skrutku.

Nezabudnite skrutku bezpečne dotiahnut'. Sponu na opasok je možné pripevnit' na obe strany nástroja pomocou poskytnutej skrutky, čo je výhodné pre pravákov aj l'avákov. Ak sponu vôbec nevyužijete, môžete ju z nástroja odstránit'.

Ak chcete hák na opasok alebo sponu na opasok presunút, odstráňte skrutku, ktorou je prvok pripevnený, a potom ho pripevnite na opačnej strane nástroja. Nezabudnite skrutku pevne dotiahnut'.

9.6 Nasadenie a zloženie bitov a vrtákov (obr. B)

Táto vrtačka má bezklúčové sklúčovadlo (1) na zabránenie uvoľnenia korunky alebo vrtáka.

• Akumulátorovú vítačku pevne držte jednou rukou za mäkkú rukovát.
• Otáčajte krúžok A proti smeru chodu hod. ručičiek druhou rukou, kým nebude otvor skľučovadla na vrták dostatočne vel’ký na prijatie nástroja.
• Do skľučovadla na vrták vložte vrták alebo skrutkovaciu korunku.
• Krúžok A otáčajte v smere hod. ručičiek, kým sa nástroj pevne nezovrie.

Nástroj vyberte opačným smerom.

Vřtačka sa spúšťa a vypína stlačením a uvoľnením hlavného vypínača.

9.8 Variabilné otáčky (obr. A)

- Toto náradie má spínač spúšte (4) s variabilnými otáčkami, ktorý pri silnejšom stlačení spúšte zvyšuje otáčky a krútiaci moment. Otáčky sa menia silou stlačenia spúšt'acieho spínača.

9.9 Zámok spínača spúšte (obr. A)

• Spínač spúšte (4) je možné zaaretovať v strednej polohe.
• Aretácia pomáha znížit' možnosť náhodného spustenia, ked' sa nástroj nepoužíva. Ak chcete spínač spúšte (4) zaaretovať, presuňte volič smeru otáčania (5) do strednej polohy.

9.10 Smer otáčania (obr. A)

■ Smer otáčania sa ovláda voličom smeru otáčania (5) umiestneným nad spínačom spúšte.

9.10.1 Otáčanie v smere hodinových ručičiek:

Ak chcete zvolit' otáčanie v smere hodinových ručičiek, uvoľnite spínač spúšte a zatlačte volič smeru otáčania (6) na l'avú stranu nástroja.

Ak chcete zvolit' otáčanie proti smeru hodinových ručičiek, uvoľnite spínač spúšte a zatlačte volič (6) na pravú stranu náradia.

9.11 Nastavenie krútiaceho momentu (obr. A)

Krútiaci moment sa nastavuje otáčaním krúžku nastavenia krútiaceho momentu (2); krútiaci moment je vyšší, keď je nastavenie krútiaceho momentu na vyššej polohe. Krútiaci moment je menší, keď je krúžok nastavenia krútiaceho momentu nastavený na nízku polohu. „1“ označuje najnižší a „21“ najvyšší krútiaci moment.

Krútiaci moment sa nastavuje pomocou nastavenia krútiaceho momentu. Pri každom type skrutky a materiáli môže byt' iný. Ak je napríklad skrutka dlhá a materiál tvrdý, je vhodné nastavenie krútiaceho momentu zvýšit'.

9.12 Volič rýchlosti (obr. A a C)

Vřtačka má dvojrýchlostné prevodové súcolesie určené na vřtanie pri rýchlosti 1 (nízke) alebo 2 (vysoké). Volič rýchlosti sa nachádza na vrchu vrtačky a možno ním zvolit' bud' nízku alebo vysokú rýchlost'. Ked' stlačíte gombík dopredu a zvolíte nízky rýchlostný stupeň, rýchlost' sa zníži, ale bude dodávat' viac sily a ut'ahovacieho momentu. Ked' vrtačku používate pri vysokom rýchlostnom stupni, rýchlost' sa zvýši, ale bude poskytovať menej sily a ut'ahovacieho momentu. Nižšiu rýchlost' používajte na použitie väčšej sily a ut'ahovacieho momentu a vyššiu rýchlost' používajte na rýchle vřtanie.

Pracovné svetlo LED (6) sa môže rozsvietit' pred spustením motora, ak zl'ahka stlačíte spínač, čím osvetlíte pracovnú oblast', aby ste si ju mohli najprv skontrolovat' a svetlo bude nad'alej svietit' aj počas prevádzky.

VAROVANIE: Nepozerajte sa priamo do svetelného lúča. Lúčom nikdy nemierte na osoby alebo predmety, okrem obrobku.

Lúčom nemierte zámerne na personál a treba zabezpečit', aby nebol namierený do očí osôb dlhšie ako 0,25 s.

9.14 Vrtacie tipy

Pred vítaním nastavte krúžok funkcie na vítanie

Pri vřtaní do tvrdých, hladkých povrchov používajte na vyznačenie požadovaného umiestnenia otvoru stredový razič. Zabránite tým vyšmyknutiu vrtnej korunky zo stredu, keď začnete otvor vřtať. Nástroj držte pevne a špičku vrtáka alebo korunky zasúvajte do obrobku tak, že budete vyvíjať len taký tlak, aby korunka rezala. Ak chcete predlížit otvor, nevyvíjajte silný ani bočný tlak.

9.15 Nastavenie príklepu

Na dosiahnutie maximálneho výkonu pri príklepovom vřtaní používajte kvalitné hroty do

Toto nastavenie používajte iba na vrtanie alebo vrtanie do kameňa/betónu. Nastavenie príklepu správne funguje pri vrtaní alebo sekaní do materiálov.

Pri vrtaní do tehly vyvíjajte nízky tlak a udržiavajte strednú rýchlost' nástroja, ak chcete dosiahnuť najlepšie výsledky. Pri vrtaní do tvrdých materiálov, ako je napríklad betón, vyviňte dodatočný tlak a udržiavajte vysokú rýchlost' nástroja. Ak budete vrtat' do dlaždíc, najprv si vyskúšajte vrtanie na kúsku dlaždice a určite najlepšiu rýchlost' a tlak.

9.16 Vrtanie do dreva

Aby mala vrtačka maximálny výkon, použite násady z rýchloreznej ocele pre vrítanie do dreva. Krúžok nastavenia točivého momentu otočte na požadované nastavenie. Začnite vrtať pri veľmi nízkej rýchlosti, aby ste predišli zošmyknutiu vrtáku zo začiatočného bodu. Pri zarezávaní vrtáka do materiálu zvyšujte rýchlost. Pri vrítaní cez otvory umiestnite za obrobok kus dreva, aby ste zabránili vzniku rozštiepených okrajov na zadnej strane otvoru.

9.17 Vrtanie do kovu

Aby mala vřtačka maximálny výkon, použite násady z rýchloreznej ocele pre vřtanie do kovu alebo ocele. Krúžok nastavenia točivého momentu otočte na požadované nastavenie. Začnite vřtať pri veľmi nízkej rýchlosti, aby ste predišli zošmyknutiu vrtáku zo začiatočného bodu.

Zachovajte rýchlost' a tlak, ktoré umožňujú vrtanie bez prehriatia vrtáka.

Príliš vysoký tlak spôsobuje:

Prehriatie vítačky

Opotrebovanie ložísk

Ohnutie alebo spálenie vrtákov

Vytvorenie posunutých alebo nepravidelne tvarovaných otvorov

Pri vrtaní veľkých otvorov do kovu sa odporúča, aby ste najprv použili menší vrták a potom prácu dokončili veľkým vrtákom. Vrták tiež namažte olejom, aby sa zlepšila činnosť vrtania a zvýšila životnosť vrtáka.

9.18 Skrutkovanie

- Nastavenie krútiaceho momentu zmeňte na dostatočne nízku hodnotu, aby ste mali bezpečnú rezervu. Pri prvom skrutkovaní skrutiek do daného materiálu začnite s nastavením nízkeho krútiaceho momentu. Po určení požadovanej sily zvýšte nastavenie.

- Požadované nastavenie krútiaceho momentu určuje veľkosť skrutky v kombinácii s tvrdostou materiálu.

- Krútiaci moment začína na nastavení „1“ (najnižší krútiaci moment) a končí číslom „21“ (najvyšší krútiaci moment).

10 ČISTENIE A ÚDRŽBA

10.1 Čistenie

- Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.

- Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.

- Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.

- Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.

- Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

10.2 Údržba

- Naše stroje boli zhotovené tak, aby fungovali dlhú dobu pri minimálnej údržbe. Nepretržitá uspokojivá prevádzka závisí od správnej starostlivosti o stroj a od pravidelného čistenia.

11 TECHNICKÉ ÚDAJE

Model No.	POWX00850
Skľučovadlo	13 mm keyless
Zdroj	20 Volt DC
Kapacita batérie	2.0 Ah
Typ batérie	Li-ion
Prevodovka	2 speed
Nastavenie otáčok 1	0 - 600 min-1
Nastavenie otáčok 2	0 – 2000 min-1
Krútiaci moment	60 Nm (MAX.)
Max. priemer otvoru do dreva	38 mm
Max. priemer otvoru do kovu	13 mm

12 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=5)

Hladina akustického tlaku LpA 84 dB(A)

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
• Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenja.
• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
• Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek....)
• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.
• Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
• Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.

14 ŽIVOTNÉ PROSTREDI

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.

Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

15 VYHLÁSENIE O ZHODE

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

obchodná známka: PowerPlus

model: POWX00850

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkolívek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2006/42/EC

2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Dolu podpísaný koná v mene výkonného riaditeľa spoločnosti,

Mentens Ludo

Hugo Cuypers

Regulačné záležitosti – Compliance Manager
