Τύπος προϊόντος	Ανιχνευτής κίνησης με προβολέα LED
Μάρκα	Hager
Μοντέλο	EE600
Διαστάσεις (Μ x Υ x Β)	322 x 150 x 257 mm
Τροφοδοσία	230 V~ +10/-15% 50/60Hz / 240 V~ +/-6% 50/60Hz
Ισχύς	60 W (ισοδύναμο 300 W πυρακτώσεως)
Φωτεινή ροή	3400 lumens
Θερμοκρασία χρώματος	5700 K
Γωνία ανίχνευσης	220°/360°
Εμβέλεια μετωπικής ανίχνευσης	12 m
Ρύθμιση ορίου λυκόφωτος	5 ... 1000 lux
Ρύθμιση διάρκειας λειτουργίας	5 δευτερόλεπτα έως 15 λεπτά
Βαθμός προστασίας	IP55
Κατηγορία μόνωσης	II
Θερμοκρασία λειτουργίας	-20°C έως +45°C
Θερμοκρασία αποθήκευσης	-20°C έως +60°C
Κύριες λειτουργίες	Ανίχνευση υπερύθρων, αυτόματη ενεργοποίηση, ρυθμιζόμενη χρονοκαθυστέρηση, ρύθμιση φωτεινότητας, ρυθμιζόμενη ευαισθησία, προαιρετικό τηλεχειριστήριο
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε λειαντικά ή διαλύτες.
Ασφάλεια	Εγκατάσταση από εξειδικευμένο ηλεκτρολόγο. Υποχρεωτική προστασία: ασφάλεια 10A gG/gl ή αυτόματος διακόπτης 16A καμπύλης C ή B.
Ανταλλακτικά και επισκευασιμότητα	Η φωτεινή πηγή δεν είναι αντικαταστάσιμη· στο τέλος της ζωής της, ολόκληρο το φωτιστικό πρέπει να αντικατασταθεί.
Γενικές πληροφορίες	Σύμφωνο με CE, χρησιμοποιήσιμο παντού στην Ευρώπη. Βέλτιστο ύψος εγκατάστασης: 2,5 m.

Συχνές ερωτήσεις - EE600 HAGER

Πώς ρυθμίζω τη χρονοκαθυστέρηση του ανιχνευτή;

Χρησιμοποιήστε το ποτενσιόμετρο ①. Περιστρέψτε το για να ρυθμίσετε τη διάρκεια φωτισμού από 5 δευτερόλεπτα έως 15 λεπτά μετά την τελευταία ανίχνευση.

Πώς προσαρμόζω το όριο φωτεινότητας;

Περιστρέψτε το ποτενσιόμετρο ② για να ρυθμίσετε το επίπεδο φωτεινότητας στο οποίο ενεργοποιείται ο ανιχνευτής, από 5 έως 1000 lux. Στη θέση 'auto test', οι ρυθμίσεις είναι προκαθορισμένες.

Πώς δοκιμάζω τη ζώνη ανίχνευσης;

Τοποθετήστε το ποτενσιόμετρο ② στη θέση 'auto test'. Η λειτουργία δοκιμής διαρκεί 3 λεπτά: κάθε κίνηση ανάβει το φως για 1 δευτερόλεπτο. Μετά από 3 λεπτά χωρίς κίνηση, ο ανιχνευτής επιστρέφει στην κανονική λειτουργία.

Τι κάνω αν ο προβολέας δεν ανάβει;

Ελέγξτε τη ρύθμιση του ορίου λυκόφωτος: αν είναι σε νυχτερινή λειτουργία, προσαρμόστε το. Βεβαιωθείτε επίσης ότι η ζώνη ανίχνευσης είναι σωστά προσανατολισμένη και δεν έχει εμπόδια.

Τι κάνω αν ο προβολέας δεν σβήνει;

Η συνεχής κίνηση στη ζώνη ανίχνευσης μπορεί να διατηρήσει τον φωτισμό. Ελέγξτε τη ζώνη, προσαρμόστε την ή χρησιμοποιήστε τα παρελκόμενα καλύμματα για να την αποκρύψετε.

Μπορώ να χρησιμοποιήσω τηλεχειριστήριο με αυτόν τον ανιχνευτή;

Ναι, το προαιρετικό τηλεχειριστήριο (αριθ. EE806/52900) επιτρέπει τη ρύθμιση χρονοκαθυστέρησης, φωτεινότητας, ευαισθησίας κ.λπ. Τοποθετήστε το ποτενσιόμετρο ② στη θέση 'auto test' για να χρησιμοποιήσετε το τηλεχειριστήριο.

Ποιο είναι το συνιστώμενο ύψος εγκατάστασης;

Το βέλτιστο ύψος εγκατάστασης είναι 2,5 μέτρα για αποτελεσματική ανίχνευση.

Πώς οριοθετώ τη ζώνη ανίχνευσης;

Χρησιμοποιήστε τα παρεχόμενα αποσπώμενα καλύμματα για να καλύψετε ορισμένα μέρη του ανιχνευτή και να μειώσετε τη γωνία ανίχνευσης.

Τι κάνω αν ζώα ενεργοποιούν τον ανιχνευτή;

Μειώστε την ευαισθησία με το ποτενσιόμετρο ③. Μπορείτε επίσης να τροποποιήσετε τη ζώνη ανίχνευσης ή να ανυψώσετε τη συσκευή.

Πώς απορρίπτω αυτό το προϊόν στο τέλος της ζωής του;

Μην το πετάτε μαζί με τα οικιακά απορρίμματα. Μεταφέρετέ το σε σημείο συλλογής ηλεκτρονικών αποβλήτων ή επικοινωνήστε με τον διανομέα σας για ανακύκλωση σύμφωνα με την τοπική νομοθεσία.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EE600 HAGER

Τεχνικά χαρακτηριστικά 40

Παρουσίαση του προϊόντος και αρχές λειτουργίας

Ο προβολέας LED EE600 διαθέτει ανιχνευτή κίνησης υπέρυθρης ακτινοβολίας που εντοπίζει κινούμενα σώματα που εκπέμπουν θερμότητα. Ο ανιχνευτής ενεργοποιεί τον προβολέα όταν ένα σώμα που εκπέμπει θερμότητα μετακινηθεί εντός της περιοχής ανίχνευσης. Ο προβολέας παραμένει ενεργοποιημένος για όση διάρκεια έχει ρυθμιστεί ο ανιχνευτής και μέχρι να μην εντοπίζεται πλέον κίνηση εντός της περιοχής επιτήρησης.

Την πρώτη φορά που θα συνδεθεί στην πρίζα, το προϊόν ανάβει για 45 δευτερόλεπτα.

Οι παράμετροι μπορούν να τροποποιηθούν μετά από αυτή την περίοδο.

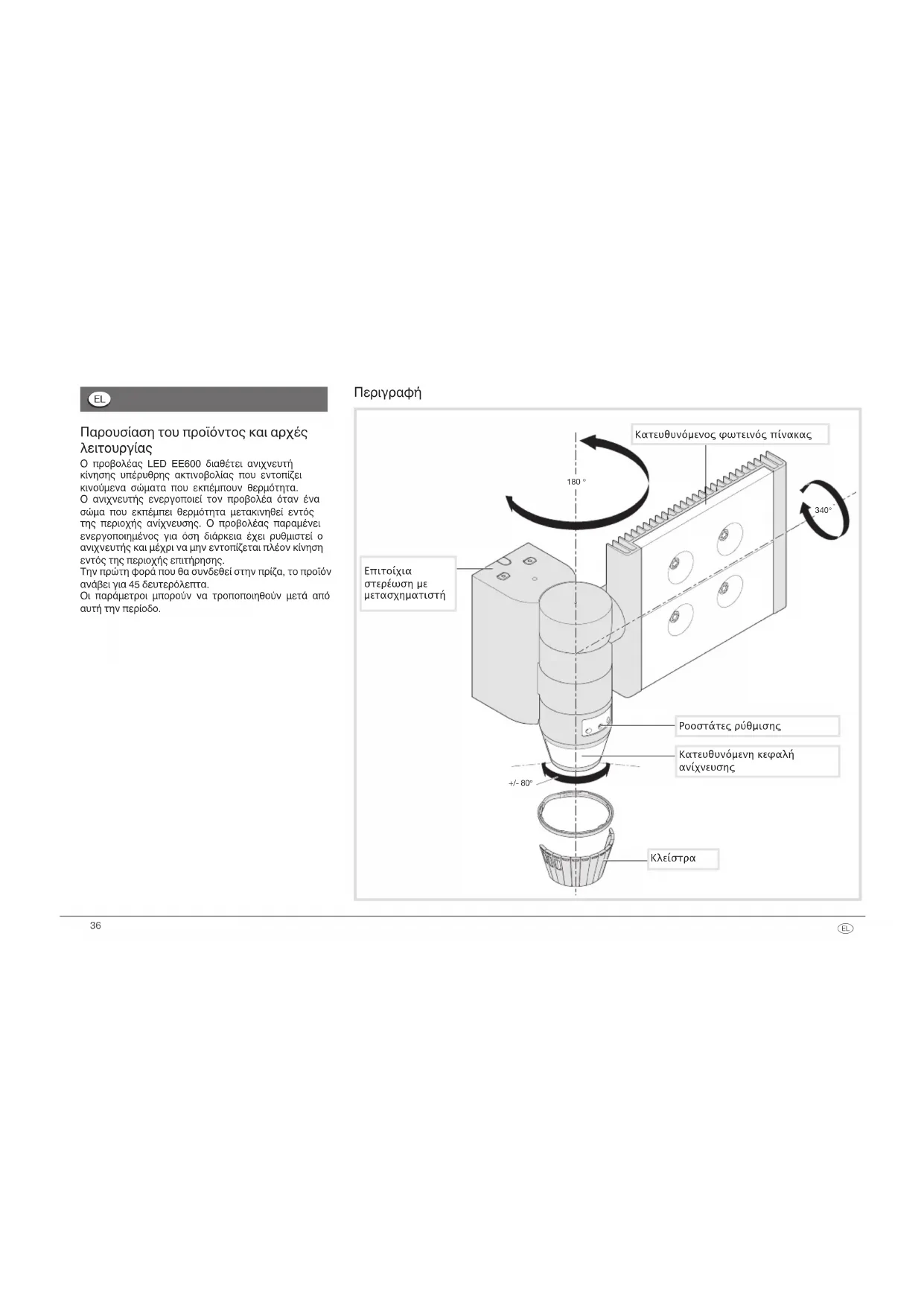

Περιγραφή

Επιτοίχια στερέωση με μετασχηματιστή Κατευθυνόμενος φωτεινός πίνακας 180° 340° Ροοστάτες ρύθμισης Κατευθυνόμενη κεφαλή ανίχνευσης +/- 80° Κλείστρα

Εγκατάσταση

1- Βιδώστε το μετασχηματιστή στον τοίχο

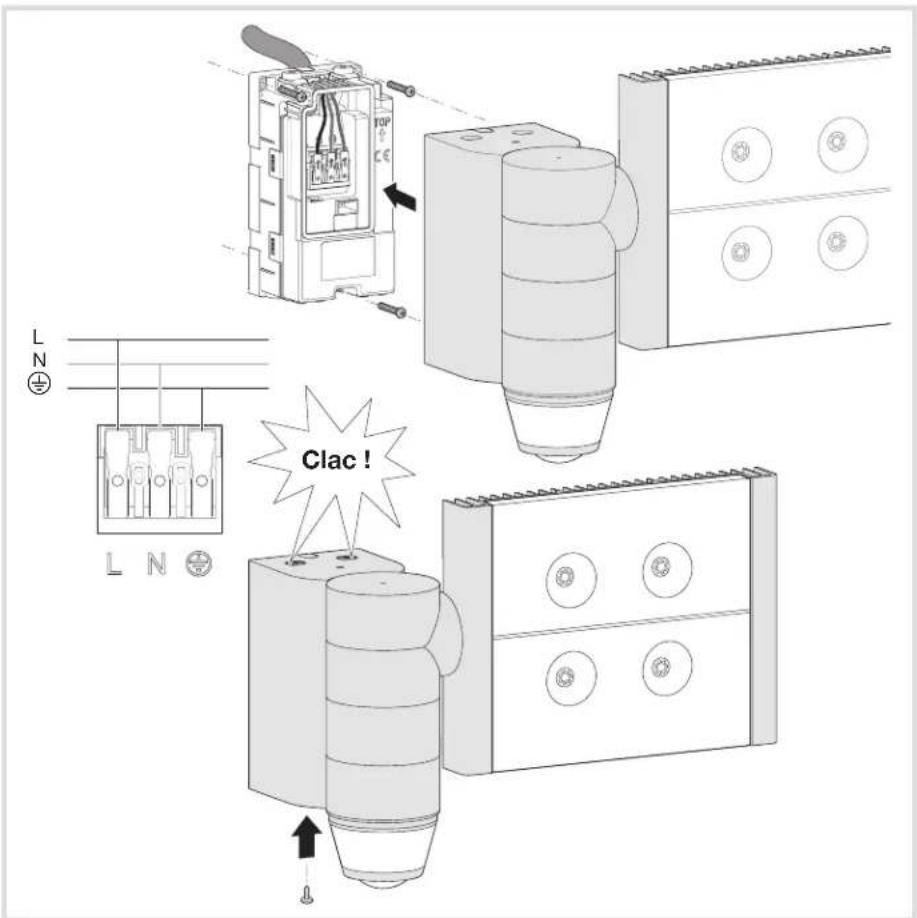

2-Καλωδιώστε σύμφωνα με το σχεδιάγραμμα
3- Συναρμόστε τον προβολέα στο μετασχηματιστή (αν έχει κλείσει καλά, θα ακουστεί ο χαρακτηριστικός ήχος «κλικ»)
4- Βιδώστε τον προβολέα πάνω στο μετασχηματιστή (βίδα πίσω από την κεφαλή του αισθητήρα).

Διαστάσεις

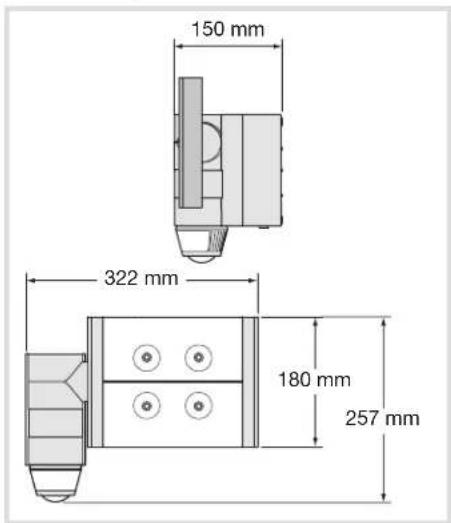

150 mm 322 mm 180 mm 257 mm

Η συσκευή πρέπει να τοποθετηθεί αποκλειστικά από ηλεκτρολόγο σύμφωνα με τους κανονισμούς τοποθέτησης που ισχύουν στη χώρα σας.

Διάρκεια (φωτισμού) Φωτεινότητα Ευαισθησία (αλλαγή του εύρους) ① ② ③ 30 s 5 min lux 15 min auto. test - - +

Περιοχή ανίχνευσης

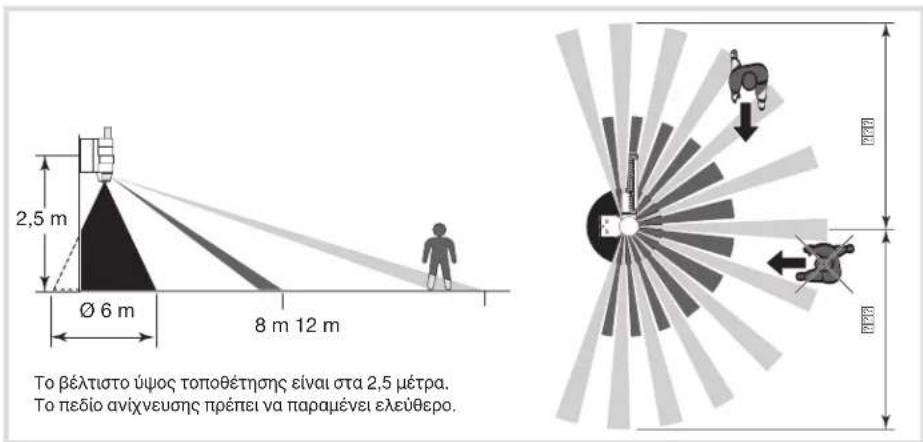

2,5 m Ø 6 m 8 m 12 m To βέλτιστο ύψος τοποθέτησης είναι στα 2,5 μέτρα. To πεδίο ανίχνευσης πρέπει να παραμένει ελεύθερο.

Δοκιμή και επιβεβαίωση της περιοχής ανίχνευσης

Τοποθετήστε το ροσστάτη ② σε δοκιμαστική λειτουργία και αν είναι απαραίτητο, χρησιμοποιήστε τα κλείστρα που παρέχονται για να ορίσετε την περιοχή ανίχνευσης.

Η δοκιμαστική λειτουργία είναι διαθέσιμη για 3 λεπτά. Για κάθε κίνηση που ανιχνεύεται, το φως ανάβει για 1 δευτερόλεπτο. Μετά από 3 λεπτά χωρίς ανίχνευση κίνησης, το προϊόν επανέρχεται στην κανονική λειτουργία.

Κανονική λειτουργία (ενεργοποίηση/απενεργοποίηση)

Ο φωτεινός πίνακας ανάβει όταν η στάθμη φωτισμού που καθορίζεται από το ροοστάτη ② κριθεί ανεπαρκής και όταν ανιχνευθεί κίνηση. Μετά την ανίχνευση, το φως παραμένει αναμμένο για τη διάρκεια που προκαθορίζεται από το ροοστάτη ①. Η διάρκεια μηδενίζεται μετά από κάθε ανιχνευση. Σημείωση : Όταν ο ροοστάτης ② βρίσκεται στη ρύθμοη αυτόματης δοκιμής (auto test), οι ρυθμίσεις είναι προκαθορισμένες (βλ. τον πίνακα παρακάτω).

Ενέργεια Ρυθμίσεις Ροοστάτης
Χρησιμοποιήστε τις ρυθμίσεις Auto (εργοστασιακές) ή κάντε τις με το τηλεχειριστήριο για να ανάβει το φως αυτόματα κατά τον καθορισμένο χρόνο.	Αυτόματες ρυθμίσειςΟρίστε το ροοστάτη Lux στη λειτουργία αυτόματης δοκιμής (auto test).Οι ρυθμίσεις είναι προκαθορισμένες:Lux = , (μόνο λειτουργία νυχτός) χρόνος = 3 λεπτά,ευαισθησία = μέγιστηΡυθμίσεις τηλεχειριστηρίουRemote control settings (αποκλεισμός χειροκίνητων ρυθμίσεων)
Το φως ανάβει αυτόματα για τον καθορισμένο χρόνο.	Ρυθμίσεις εγκαταστάτη
Ανάψτε για λίγο το φως.	Διέγερση ΛΟι αυτόματες ρυθμίσεις Auto διατίθενται με διάρκεια = 5 δευτ. (δεν μπορεί να αλλάξει).
Ελέγξτε και επαληθεύστε την περιοχή ανίχνευσης.	Δοκιμαστική λειτουργίαΜετακινήστε το ροοστάτη 2 στη λειτουργία αυτόματης δοκιμής (auto test). Σε αυτήν τη θέση, μπορείτε να χρησιμοποιήσετε το τηλεχειριστήριο.Μετά από 3 λεπτά χωρίς ανίχνευση κίνησης, το προϊόν επανέρχεται στην κανονική λειτουργία.
Ρυθμίστε την ευαισθησία.	Επιτρέπει τη ρύθμιση του εύρους προς αποφυγή των διαταραχών.	[ЗWHH]

Χρήση του τηλεχειριστηρίου

(προαιρετικό, κωδικός ΕΕ806/ 52900)

Ο ανιχνευτής λαμβάνει οδηγίες από το τηλεχειριστήριο όταν ο ροοστάτης ② βρίσκεται στη θέση αυτόματης δοκιμής (auto test).

Αν ο ροστάτης τοποθετηθεί σε άλλη τιμή, γίνεται επαναφορά στη ρύθμιση που ορίστηκε με το χέρι.

Η φωτεινή ένδειξη LED του ανιχνευτή ανάβει για επίβεβαιώση του σήματος με το τηλεχειριστήριο. Αναβοσβήνει γρήγορα για 2 δευτερόλεπτα όταν γίνει η λήψη μιας εντολής και για 5 δευτερόλεπτα όταν πρόκειται για επαναρρύθμιση.

Όταν δεν έχει δοθεί κάποια εντολή, η φωτεινή ένδειξη LED ανάβει για 1 δευτερόλεπτο.

Οι διαθέσιμες ρυθμίσεις είναι οι εξής:

- καθορισμένη διάρκεια

- στάθμη φωτεινότητας

- ευαισθησία

- ενεργοποίηση/απενεργοποίηση

- διακοπές

- autóματό

- επαναφορά (στις εργοστασιακές ρυθμίσεις)

- δοκιμή.

Θέση του ροστάτη Τιμές σε lux
©	≤ 5
©/☀	≈ 50/ 60
☀	< 1000

Τεχνικά χαρακτηριστικά

Ισχύς: περίπου 60 W (300 W πυρακτώσεως)

Χρώμα φωτός: 5700 Κ

Φωτεινή ροή: 3400 lumen

Τάση τροφοδοσίας: 230 V\~ +10/-15% 50/60Hz

240 V\~ +/-6% 50/60Hz

Υποχρεωτική προστασία: ασφάλεια 10AgG/gl ή

διακόπτης 16Α καμπύλης Ρ ή καμπύλης Β

Κλάση μόνωσης: Ⅱ

Συνιστώμενο καλώδιο: U1000R02V3G1.5

Σύνδεση με ακροδέκτες Sanvis: 1 ... 1,5 mm ^2

Δείκτης προστασίας: IP55

Θερμοκρασία λειτουργίας: -20 ... +45 °C

Θερμοκρασία αποθήκευσης: -20 ... +60 °C

Γωνία ανίχνευσης: 220/360°

Απόσταση ανίχνεύσης μπροστά: 12 μέτρα

Ρύθμιση ορίου φωτεινότητας

λυκόφωτος: 5 ... 1000 lux

Ρύθμιση διάρκειας λειτουργίας

5 δευτ ... 15 λεπτά

Αξεσουάρ:

χωριζόμενα κλείστρα,

βίδα στερέωσης.

Μέγ. υψόμετρ ά:

2000μ.

Η φωτεινή πηγή αυτού του φωτιστικού δεν μπορεί να αντικατασταθεί, οπότε όταν ο λαμπτήρας φτάσει στο τέλος της ζωής του, όλο το φωτιστικό πρέπει να αντικατασταθεί.

Το φωτιστικό πρέπει να τοποθετηθεί με τέτοιο τρόπο, έτσι ώστε να μην επιτρέπεται η άμεση οπτική επαφή με τη φωτεινή πηγή σε απόσταση μικρότερη των 60 cm.

Τι να κάνετε αν...

Ο προβολέας δεν ανάβει :

• Στη λειτουργία ημέρας, η ρύθμιση φωτεινότητας λυκόφωτος ρυθμίζεται στη λειτουργία νυχτός.
• Ρυθμίστε ξανά.
• Εσφαλμένη ρύθμιση της περιοχής ανίχνευσης.
• Ρυθμίστε ξανά.

Ο προβολέας δεν σβήνει :

• Συνεχής κίνηση στην περιοχή ανίχνευσης.
• Ελέγξτε την περιοχή ανίχνευσης, ενδεχομένως ρυθμίστε την ξανά ή απενεργοποιήστε τη ρύθμιση.

Ο προβολέας ανάβει και σβήνει συνεχώς:

• Στην περιοχή ανίχνευσης κινούνται ζώα.
• Αλλάξτε την ευαισθησία.

Ο προβολέας ανάβει εκούσια:

• Ο άνεμος κουνάει τα δέντρα και τους θάμνους στην περιοχή ανίχνευσης.
• Αλλάξτε την περιοχή.
  • Ανίχνευση αυτοκινήτων στο δρόμο
• Αλλάξτε την περιοχή.
• Ξαφνικές αλλαγές στη θερμοκρασία εξαιτίας των καιρικών συνθηκών (άνεμος, βροχή, χιόνι).
• Αλλάξτε την περιοχή ή τοποθετήστε τη συσκευή σε άλλη θέση.

Μπορεί να χρησιμοποιηθεί σε όλες τις χώρες της

Ευρώπης ζε και στην Ελβετία

ENERG Y IJA IE IA енергия · евергейа A++ A+ A B C D E 75 kWh/1000h

Μέθοδος απόρριψης προϊόντος

(απόρριψη ηλεκτρικού και ηλεκτρονικού

εξοπλισμού).

(Ισχύει για τις χώρες της Ευρωπακής Ένωσης και για άλλες χώρες της Ευρώπης όπου διατίθενται συστήματα επιλεκτικής συγκομίδης απορριμμάτων). Το σύμβολο από επάνω στο προϊόν ή στην τεκμηρίωσή του υποδεικνύει ότι δεν πρέπει να απορρίπτεται, στο τέλος της ζωής του, μαζί με τα υπόλοιπα οικιακά απορρίμματα.

Η μη ελεγχόμενη απόρριψη των εν λόγων απορριμμάτων ενδέχεται να βλάψει το περιβάλλον ή την ανθρώπινη υγεία. Πρέπει να τα διαχωρίζετε από τους υπόλοιπους τύπους απορριμμάτων και να τα ανακυκλώνετε, Συμβάλλετε, έτσι, στη βιώσιμη επαναχρησιμοποίηση των υλικών πόρων.

Πρέπει να επικούνηνήσετε με το διανομέα από όπου αγοράσατε το παρόν προϊόν ή να απευθυνθείτε στο πδημαρχείο της περιοχής σας σχετικά με τα σημεία και τον τρόπο απόρριψης του έξοπλισμού σας, έτσι ώστε να ανακυκλωθεί σε κατάλληλο περιβάλλον. Οι εταιρείες πρέπει να απευθύνονται στους προμηθευτές τους και να ζητάνε συμβουλές σχετικά με τους όρους της σύμβασης πώλησης. Το προϊόν αυτό δεν πρέπει να απορρίπτεται με τα υπόλοιπα εμπορικά απορρίμματο.
