ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TRE600 HAGER

Προβολέας LED με ανιχνευτή υπερύθρων V2.7.0 V2.6.0 bN?;: Hager SAS 132 Boulevard d’Europe BP 78

Περιεχόμενα Παρουσίαση ......................................................... 71 Εγκατάσταση

Ολοκλήρωση της εγκατάστασης

Τεχνικά χαρακτηριστικά

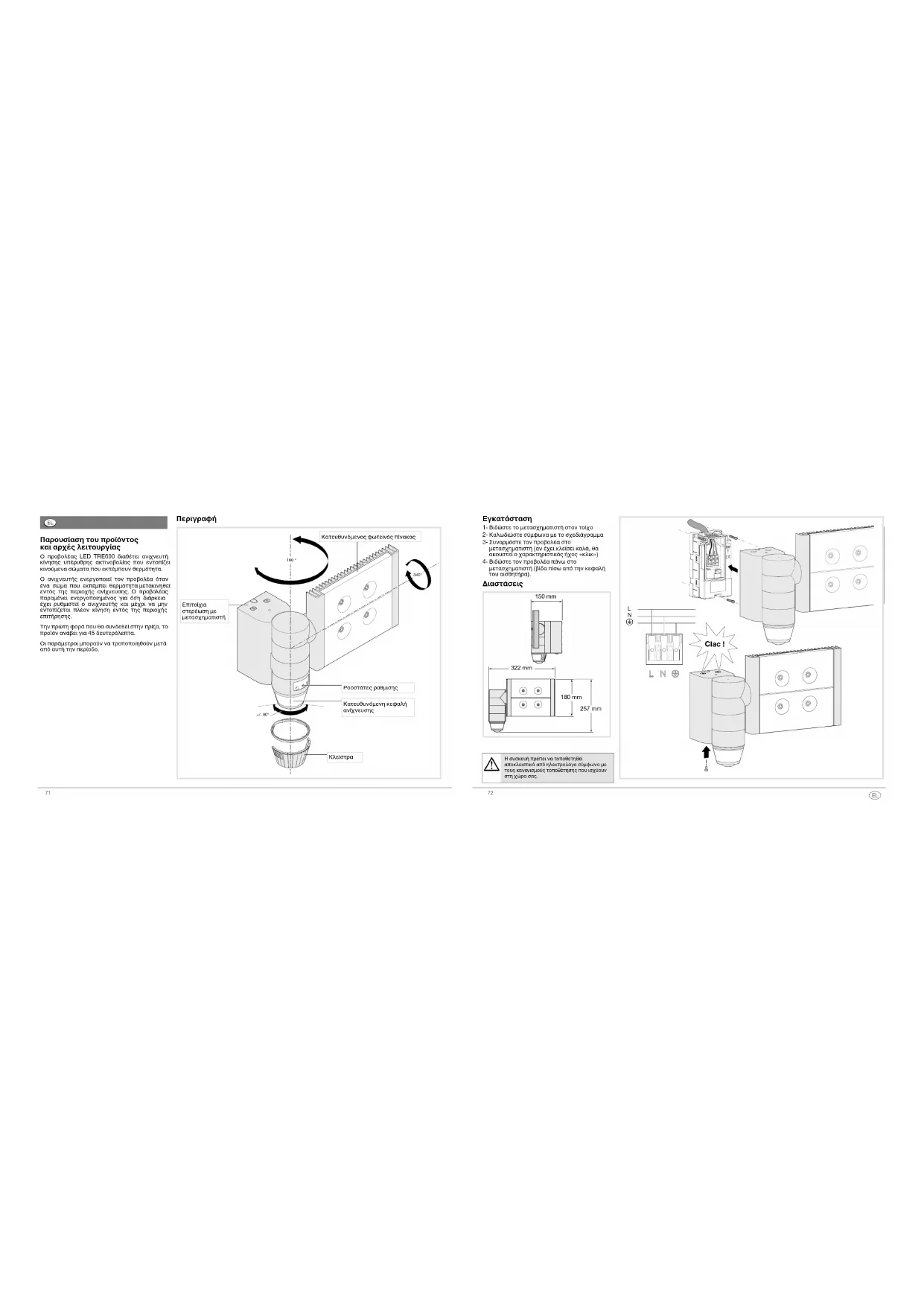

Clac ! Εγκατάσταση 1- Βιδώστε το μετασχηματιστή στον τοίχο 2- Καλωδιώστε σύμφωνα με το σχεδιάγραμμα3- Συναρμόστε τον προβολέα στο μετασχηματιστή (αν έχει κλείσει καλά, θα ακουστεί ο χαρακτηριστικός ήχος «κλικ»)4- Βιδώστε τον προβολέα πάνω στο μετασχηματιστή (βίδα πίσω από την κεφαλή του αισθητήρα). 322 mm150 mm180 mm257 mm 322 mm150 mm180 mm257 mm 180 ° 200°180° 340° +/- 80° Παρουσίαση του προϊόντος και αρχές λειτουργίας Ο προβολέας LED TRE600 διαθέτει ανιχνευτή κίνησης υπέρυθρης ακτινοβολίας που εντοπίζει κινούμενα σώματα που εκπέμπουν θερμότητα.Ο ανιχνευτής ενεργοποιεί τον προβολέα όταν ένα σώμα που εκπέμπει θερμότητα μετακινηθεί εντός της περιοχής ανίχνευσης. Ο προβολέας παραμένει ενεργοποιημένος για όση διάρκεια έχει ρυθμιστεί ο ανιχνευτής και μέχρι να μην εντοπίζεται πλέον κίνηση εντός της περιοχής επιτήρησης.Την πρώτη φορά που θα συνδεθεί στην πρίζα, το προϊόν ανάβει για 45 δευτερόλεπτα.Οι παράμετροι μπορούν να τροποποιηθούν μετά από αυτή την περίοδο.Κατευθυνόμενος φωτεινός πίνακαςΕπιτοίχια στερέωση με μετασχηματιστήΚατευθυνόμενη κεφαλή ανίχνευσης Ροοστάτες ρύθμισηςΚλείστρα

Η συσκευή πρέπει να τοποθετηθεί αποκλειστικά από ηλεκτρολόγο σύμφωνα με τους κανονισμούς τοποθέτησης που ισχύουν στη χώρα σας.

Η συσκευή πρέπει να τοποθετηθεί αποκλειστικά από ηλεκτρολόγο σύμφωνα με τους κανονισμούς τοποθέτησης που ισχύουν στη χώρα σας. Uvue 30-30° cfgfct vue 30-30° cfgfct vue 30-30° cfg fct Φωτεινότητα Ευαισθησία (αλλαγή του

Περιοχή ανίχνευσης Δοκιμή και επιβεβαίωση της περιοχής ανίχνευσης Τοποθετήστε το ροοστάτη 2 σε δοκιμαστική λειτουργία και αν είναι απαραίτητο, χρησιμοποιήστε τα κλείστρα που παρέχονται για να ορίσετε την περιοχή ανίχνευσης. Η δοκιμαστική λειτουργία είναι διαθέσιμη για 3 λεπτά. Για κάθε κίνηση που ανιχνεύεται, το φως ανάβει για 1 δευτερόλεπτο. Μετά από 3 λεπτά χωρίς ανίχνευση κίνησης, το προϊόν επανέρχεται στην κανονική λειτουργία. Κανονική λειτουργία (ενεργοποίηση/απενεργοποίηση) Ο φωτεινός πίνακας ανάβει όταν η στάθμη φωτισμού που καθορίζεται από το ροοστάτη 2 κριθεί ανεπαρκής και όταν ανιχνευθεί κίνηση. Μετά την ανίχνευση, το φως παραμένει αναμμένο για τη διάρκεια που προκαθορίζεται από το ροοστάτη 1. Η διάρκεια μηδενίζεται μετά από κάθε ανίχνευση. Σημείωση: Όταν ο ροοστάτης 2 βρίσκεται στη ρύθμιση αυτόματης δοκιμής (auto test), οι ρυθμίσεις είναι προκαθορισμένες (βλ. τον πίνακα παρακάτω). Επαναφορά στις εργοστασιακές

Πατήστε παρατεταμένα το κουμπί R μέχρι η φωτεινή ένδειξη LED cfg να αρχίσει να αναβοσβήνει (>10 δευτ.), και μετά αφήστε το. Όταν η φωτεινή ένδειξη LED cfg σβήσει, σημαίνει ότι η επαναφορά στις εργοστασιακές ρυθμίσεις έχει ολοκληρωθεί. Με αυτήν τη λειτουργία ech30%

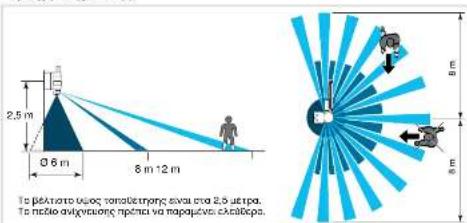

Το βέλτιστο ύψος τοποθέτησης είναι στα 2,5 μέτρα. Το πεδίο ανίχνευσης πρέπει να παραμένει ελεύθερο. ech40%

b c 8 m 12 m Ø 6 m 2,5 m απαλείφεται τελείως η διαμόρφωση των παραμέτρων του προϊόντος, όποιος και αν ήταν ο τρόπος διαμόρφωσης. Μετά την επαναφορά στις εργοστασιακές ρυθμίσεις, περιμένετε 15 δευτερόλεπτα πριν προχωρήσετε στη διαμόρφωση. Χρήση του τηλεχειριστηρίου (προαιρετικό, κωδικός EE806/ 52900) Ο ανιχνευτής λαμβάνει οδηγίες από το τηλεχειριστήριο όταν ο ροοστάτης

στη θέση αυτόματης δοκιμής (auto test). Αν ο ροοστάτης τοποθετηθεί σε άλλη τιμή, γίνεται επαναφορά στη ρύθμιση που ορίστηκε με το χέρι. Η φωτεινή ένδειξη LED του ανιχνευτή ανάβει για επιβεβαίωση του σήματος με το τηλεχειριστήριο. Αναβοσβήνει γρήγορα για 2 δευτερόλεπτα όταν γίνει η λήψη μιας εντολής και για 5 δευτερόλεπτα όταν πρόκειται για επαναρρύθμιση. Όταν δεν έχει δοθεί κάποια εντολή, η φωτεινή ένδειξη LED ανάβει για 1 δευτερόλεπτο. Οι διαθέσιμες ρυθμίσεις είναι οι εξής: - καθορισμένη διάρκεια - στάθμη φωτεινότητας - ευαισθησία - ενεργοποίηση/απενεργοποίηση

- επαναφορά (στις εργοστασιακές ρυθμίσεις)

Ενέργεια Ρυθμίσεις Ροοστάτης Χρησιμοποιήστε τις ρυθμίσεις Auto (εργοστασιακές) ή κάντε τις με το τηλεχειριστήριο για να ανάβει το φως αυτόματα κατά τον καθορισμένο χρόνο.Αυτόματες ρυθμίσειςΟρίστε το ροοστάτη Lux στη λειτουργία αυτόματης δοκιμής (auto test). Οι ρυθμίσεις είναι προκαθορισμένες:Lux = , (μόνο λειτουργία νυχτός) χρόνος = 3 λεπτά, ευαισθησία = μέγιστη Ρυθμίσεις τηλεχειριστηρίουRemote control settings(αποκλεισμός χειροκίνητων ρυθμίσεων)Το φως ανάβει αυτόματα για τον καθορισμένο χρόνο.Ρυθμίσεις εγκαταστάτηΑνάψτε για λίγο το Διέγερση Οι αυτόματες ρυθμίσεις Auto διατίθενται με διάρκεια = 5 δευτ. (δεν μπορεί να αλλάξει).Ελέγξτε και επαληθεύστε την περιοχή ανίχνευσης.Δοκιμαστική λειτουργίαΜετακινήστε το ροοστάτη 2 στη λειτουργία αυτόματης δοκιμής (auto test). Σε αυτήν τη θέση, μπορείτε να χρησιμοποιήσετε το τηλεχειριστήριο.Μετά από 3 λεπτά χωρίς ανίχνευση κίνησης, το προϊόν επανέρχεται στην κανονική λειτουργία.Ρυθμίστε την ευαισθησία.Επιτρέπει τη ρύθμιση του εύρους προς αποφυγή των διαταραχών. Θέση του ροοστάτη Τιμές σε lux ≤ 5 ≈ 50/ 60 < 1000

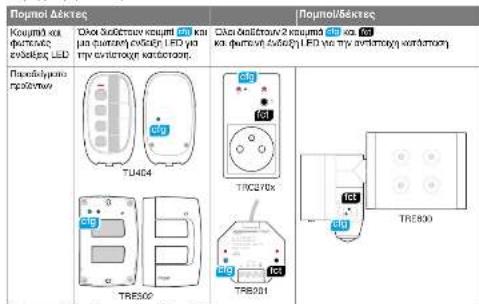

uΔιαμόρφωση λειτουργίας (5 βήματα) Περιγραφή των προϊόντων Πομποί Δέκτες Πομποί/δέκτες Κουμπιά και

ενδείξεις LED Όλοι διαθέτουν κουμπί J και μια φωτεινή ένδειξη LED για την αντίστοιχη κατάσταση. Όλοι διαθέτουν 2 κουμπιά J και K και φωτεινή ένδειξη LED για την αντίστοιχη κατάσταση. Παραδείγματα προϊόντων cfg fctonoff TRB201 TRC270x TU404 TRE600 TRB201LNNMade in France µ 16 A AC1 230 V Receiver category 2Transmitter duty cycle 1 % TRE302 vue provisoire pas correcte fct cfg cfg cfg cfg fct cfg fct cfg fct

TRE302 vue provisoire pas correcte fct cfg cfg cfg cfg fct cfg fct Διαμόρφωση (κουμπί R ) Το είναι μια λειτουργία διαμόρφωσης χωρίς εργαλεία, με χρήση των κουμπιών που βρίσκονται πάνω στα προϊόντα. Όλα τα προϊόντα με δυνατότητα διαμόρφωσης σε λειτουργία είναι συμβατά μεταξύ τους και μπορούν να χρησιμοποιηθούν στην ίδια εγκατάσταση. Αυτά τα προϊόντα επιτρέπουν τη ρύθμιση του φωτισμού, των ρολών (παντζούρια) ή των περσίδων. Η διαμόρφωση επιτυγχάνεται με την αντιστοίχιση μιας λειτουργίας σε κάθε είσοδο πομπού και, έπειτα, με τη σύνδεση σε έναν ή περισσότερους δέκτες για ρύθμιση. Ο προβολέας μπορεί να διαμορφωθεί με 3 διαφορετικούς τρόπους :

: διαμόρφωση χωρίς εργαλείο (με τη βοήθεια των κουμπιών και των φωτεινών ενδείξεων LED των προϊόντων)

• TX100/B V2.7.0 ή ανώτερη έκδοση: η περιγραφή των λειτουργιών του προϊόντος διατίθεται από τον κατασκευαστή.

• ETS3 ή > μέσω TR131: η βάση δεδομένων και η περιγραφή του λογισμικού εφαρμογής διατίθενται από τον κατασκευαστή. Διαμόρφωση από TX100 ή ETS Ορίστε το προϊόν στη λειτουργία διαμόρφωσης πατώντας το κουμπί J μία φορά κατά τη φάση εκμάθησης του TX100 ή για τη διευθυνσιοδότηση με το TR131 σε ETS.

Για να αλλάξετε τον τρόπο διαμόρφωσης, πρέπει υποχρεωτικά να επαναφέρετε το προϊόν στις εργοστασιακές ρυθμίσεις. Περιγραφή των προϊόντων Από προεπιλογή, ο εσωτερικός σύνδεσμος πομπού/ δέκτη τοποθετείται σε ένα διακόπτη ON/OFF. vue 30-30° 6T1400 6T1400 cfg fct cfg fct cfg fct Ενέργεια Αποτέλεσμα

Διαμόρφωση λειτουργίας Πατήστε σύντομα το κουμπί R του πομπού TRE600 TRE600 TRE600 TRE600 cfgfct

1x 4x Οι ενδεικτικές λυχνίες cfg • όλων των δεκτών και των πομπών ανάβουν. cfgfct

Διαμόρφωση πομπού Πατήστε σύντομα το κουμπί για να διαμορφώσετε τον

1x 4x Η ενδεικτική λυχνία LED cfg • του πομπού αναβοσβήνει για 1 δευτερόλεπτο. cfgfct

Επιλογή λειτουργίας Επιλέξτε τη λειτουργία με σύντομα διαδοχικά πατήματα στο κουμπί K του δέκτη. TRE600 TRE600 TRE600 TRE600 cfgfct

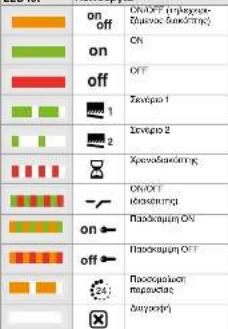

1x 4x Πραγματοποιείται κύλιση στις λειτουργίες που υποδεικνύονται με το χρώμα του LED fct στο δέκτη (δείτε τη λίστα). cfgfct

Επαλήθευση λειτουργίας Πατήστε για > 2 δευτερόλεπτα το κουμπί K του δέκτη μέχρι να αρχίσει να αναβοσβήνει η φωτεινή ένδειξη LED cfg •. TRE600 TRE600 TRE600 TRE600 cfgfct

1x 4x Επαληθεύεται η λειτουργία που προσδιορίζεται από το χρώμα της φωτεινής ένδειξης LED fct. cfgfct

Επαλήθευση διαμόρφωσης Πατήστε σύντομα το κουμπί T του πομπού. TRE600 TRE600 TRE600 TRE600 cfgfct

1x 4x Οι ενδεικτικές λυχνίες LED cfg • όλων των δεκτών και των πομπών

Τέλος της διαμόρφωσης. cfgfct

LNN Όλοι οι πομποί/δέκτες λειτουργούν χωρίς διαμόρφωση. LED fct

Λειτουργία σεναρίου Η λειτουργία σεναρίου επιτρέπει την άμεση ενεργοποίηση της επιθυμητής ατμόσφαιρας επενεργώντας ταυτόχρονα σε διαφορετικούς δέκτες (π.χ. σενάριο τηλεόρασης: σβήσιμο πλαφονιέρας + άναμμα απλίκας + κλείσιμο των παντζουριών στο σαλόνι). Αυτή η εντολή μπορεί να αντιστοιχιστεί με οποιονδήποτε πομπό της εγκατάστασης. Η λειτουργία σεναρίου πραγματοποιείται σε 3

Προγραμματισμός σεναρίου

• Στο βήμα 3, επιλέξτε τη λειτουργία σεναρίου και επαληθεύστε τη σύνδεση (βήμα 4) στον 1ο

• Επαναλάβετε τα βήματα 3 και 4 για να συνδέσετε τις άλλες εξόδους για ρύθμιση. Προσοχή : μια έξοδος μπορεί να ενσωματωθεί μέχρι και σε 2 διαφορετικά σενάρια. Μεμονωμένες εντολές

Ρύθμιση σεναρίου Ρύθμιση του σεναρίου ατμόσφαιρας

• Χρησιμοποιώντας τις μεμονωμένες εντολές των διάφορων ηλεκτρικών δεκτών που χρησιμοποιούνται στο σενάριο, διαμορφώστε την επιθυμητή ατμόσφαιρα για το χώρο (π.χ. σβήσιμο πλαφονιέρας, 50% μείωση έντασης φωτισμού της απλίκας, σήκωμα παντζουριού μέχρι τη μέση). Αποθήκευση σεναρίου

• Αποθηκεύστε τις καταστάσεις των δεκτών που αντιστοιχούν στο σενάριο πατώντας παρατεταμένα για > 5 δευτερόλεπτα το κουμπί σεναρίου που ενεργοποιεί το σενάριο. Μια σύντομη αλλαγή στις εξόδους κατάστασης υποδεικνύει την αποθήκευση των καταστάσεων των διάφορων ηλεκτρικών δεκτών. Στο εξής, όταν πατάτε το κουμπί σεναρίου, επανέρχεται η αποθηκευμένη ατμόσφαιρα. Κάθε νέο παρατεταμένο πάτημα διάρκειας > 5 δευτερολέπτων αποθηκεύει τη νέα ατμόσφαιρα. Ενέργεια Αποτέλεσμα

Πατήστε για > 5 δευτερόλεπτα το κουμπί K του δέκτη μέχρι να αρχίσει να αναβοσβήνει η φωτεινή ένδειξη LED cfg •.Η LED fct σβήνει.

Πατήστε σύντομα το κουμπί K.Οι φορές που αναβοσβήνει η φωτεινή ένδειξη LED fct αντιστοιχεί στην προεπιλεγμένη τιμή.

Επιλέξτε την τιμή με σύντομα διαδοχικά πατήματα στο κουμπί K. Πραγματοποιείται κύλιση των τιμών που υποδεικνύονται από το πόσες φορές αναβοσβήνει η φωτεινή ένδειξη LED fct. (βλ. τον πίνακα απέναντι).

Πατήστε για > 2 δευτερόλεπτα το κουμπί K του δέκτη μέχρι να αρχίσει να αναβοσβήνει η φωτεινή ένδειξη LED cfg •.Επιβεβαιώνεται η επιλεγμένη λειτουργία.Φορές που αναβοσβήνειΤιμή χρονοδιακόπτη Κλείδωμα σκηνής

3 h Χρονοδιακόπτης: πολλαπλή καθυστέρηση Με διαδοχικά πατήματα του κουμπιού ελέγχου του χρονοδιακόπτη, μπορείτε να αυξήσετε την καθυστέρηση του χρονοδιακόπτη. Η διάρκεια θα πολλαπλασιαστεί επί τις φορές που πατάτε το κουμπί μέσα σε 10 δευτερόλεπτα από το πρώτο πάτημα. Ρυθμίσεις τιμών

• : προεπιλεγμένη τιμή Όριο συστήματος Μπορείτε να συνδέσετε ένα προϊόν με 20 άλλα προϊόντα το μέγιστο. Αναφορά σφαλμάτων Αν η φωτεινή ένδειξη LED cfg • μα ή μη συμβατή σύνδεση. (π.χ. ομαδική ρύθμιση που συνδυάζει εντολές φωτισμού και παντζουριών). Προσομοίωση παρουσίας Όταν η λειτουργία προσομοίωσης παρουσίας είναι ενεργοποιημένη, ο προβολέας ανάβει για τις 6 χρονικές περιόδους κατά τις οποίες σημειώθηκαν οι περισσότερες ανιχνεύσεις από την έναρξη λειτουργίας. Κάθε διάστημα διαρκεί 30 λεπτά και ο προβολέας ανάβει 6 φορές για 30 λεπτά μέσα στο 24ωρο μετά την ενεργοποίηση του προϊόντος. >5s > 5 s 50%OFF50%cfgfctTRB201LNNMade in France µ 16 A AC1 230 V Receiver category 2 Transmitter duty cycle 1 %cfgfctTRB221NL50%OFF50%50

Εμφάνιση της λειτουργίας που διαμορφώθηκε Στο βήμα 2, η φωτεινή ένδειξη LED fct υποδεικνύει το χρώμα της λειτουργίας που διαμορφώνετε. Ομαδική ρύθμιση Επαναλάβετε τα βήματα 3 και 4 για τους άλλους δέκτες που θα συμπεριληφθούν σε ομάδα. Μόνο η επιλεγμένη λειτουργία στον πρώτο δέκτη και η δυνατότητα διαγραφής θα είναι διαθέσιμες για επιλογή στους άλλους δέκτες. Αλλαγή της λειτουργίας που διαμορφώθηκε Στο βήμα 3 μπορείτε να τροποποιήσετε τη λειτουργία που εμφανίζεται, εκτός για την περίπτωση της ομαδικής ρύθμισης, όπου η δυνατότητα διαγραφής είναι απαραίτητη σε όλους τους δέκτες της ομάδας πριν από την επιλογή της νέας λειτουργίας. Διαγραφή της λειτουργίας που διαμορφώθηκε Στο βήμα 3 επιλέξτε τη λειτουργία «Διαγραφή» και επαληθεύστε στο βήμα 4.

Ρύθμιση χρόνου στο χρονοδιακόπτη/κλείδωμα σεναρίουΗ ρύθμιση αυτών των παραμέτρων είναι απαραίτητη για τα εξής :• αλλαγή της τιμής στο χρονοδιακόπτη• έγκριση ή όχι της αλλαγής ενός σεναρίου από το χρήστη. Αφού επιλέξετε και επιβεβαιώσετε τη λειτουργία χρονοδιακόπτη ή το σενάριο (βήματα 3 και 4), ακολουθήστε τα βήματα παρακάτω για να επιλέξετε μια τιμή (π.χ. χρονοδιακόπτη) στον πίνακα ρύθμισης τιμών.

uΟλοκλήρωση της εγκατάστασης Μπορείτε να προσθέσετε προϊόντα για να ολοκληρώσετε την εγκατάσταση.Διάφορες δυνατές διαμορφώσειςΌταν ένας προβολέας συσχετίζεται με ένα δέκτη, διατίθενται μόνο 2 επιλογές, ανάλογα με τη θέση του ροοστάτη : (κόκκινη/πράσινη LED) ή χρονοδιακόπτης (κόκκινη LED που αναβοσβήνει) ανάλογα με την περίπτωση.- Διαγραφή (η φωτεινή ένδειξη LED είναι σβηστή) Ο δέκτης προτείνει μόνο τη λειτουργία που έχει οριστεί από το ροοστάτη. Ρύθμιση καθυστέρησης σε:Προβολέα Δέκτη TRE5xxTU4xx 1 προβολέας TRE600 1 δέκτηςΣυνιστώμενη διαμόρφωση:1. Τοποθετήστε το ροοστάτη σε τιμή διαφορετική του 2. Ρυθμίστε τη λειτουργία του διακόπτη ON/OFF.1. Συνεχίστε με τη διαγραφή της προδιαμορφωμένης λειτουργίας. 2. Τοποθετήστε το ροοστάτη στην τιμή

3. Ρυθμίστε τη λειτουργία του χρονοδιακόπτη

TRE5xxTU4xx 1 προβολέας TRE600 + πολλοί δέκτες1. Τοποθετήστε το ροοστάτη σε τιμή διαφορετική του 2. Ρυθμίστε τη λειτουργία του διακόπτη ON/OFF για κάθε δέκτη.Για διαφορετική καθυστέρηση σε κάθε δέκτη :1. Συνεχίστε με τη διαγραφή της προδιαμορφωμένης λειτουργίας.2. Τοποθετήστε το ροοστάτη στην τιμή

3. Ρυθμίστε τη λειτουργία του χρονοδιακόπτγια κάθε δέκτη.

TRE5xxTU4xx Πολλοί προβολείς TRE600+1 ή πολλοί δέκτεςΔεν συνιστάται (διένεξη καθυστερήσεων).1. Συνεχίστε με τη διαγραφή της προδιαμορφωμένης λειτουργίας.2. Τοποθετήστε το ροοστάτη στην τιμήστους δύο ανιχνευτές.3. Ρυθμίστε τη λειτουργία του χρονοδιακόπτγια κάθε δέκτη.TRE5xx TU4xx 1 προβολέας TRE600+ 1 ή πολλοί πομποί + 1 ή πολλοί δέκτεςΗ λειτουργία χρονοδιακόπτη δεν χρησιμοποιείται στους άλλους πομπούς:1. Τοποθετήστε το ροοστάτη σε τιμή διαφορετική του2. Ρυθμίστε τους άλλους πομπούς με λειτουργία διαφορετική από τη λειτουργία χρονοδιακόπτηΗ λειτουργία χρονοδιακόπτη χρησιμοποιείται στους άλλους πομπούς:1. Συνεχίστε με τη διαγραφή της προδιαμορφωμένης λειτουργίας.2. Τοποθετήστε το ροοστάτη στην τιμή3. Ρυθμίστε τη λειτουργία του χρονοδιακόπτησε κάθε δέκτη για κάθε σχετικό πομπό. Τεχνικά χαρακτηριστικά Ισχύς: περίπου 60 W (300 W πυρακτώσεως) Χρώμα φωτός: 5700 K Φωτεινή ροή: 3400 lumen Τάση τροφοδοσίας: 230 V AC 50 / 60 Hz Υποχρεωτική προστασία: ασφάλεια 10AgG/gl ή διακόπτης 16A καμπύλης C ή καμπύλης B Κλάση μόνωσης: II Συνιστώμενο καλώδιο: U1000R02V3G1.5 Σύνδεση με ακροδέκτες Sanvis: 1 … 1,5 mm Δείκτης προστασίας: IP55 Θερμοκρασία λειτουργίας: -20 … +45 °C Θερμοκρασία αποθήκευσης: -20 … +60 °C Γωνία ανίχνευσης: 220/360° Απόσταση ανίχνευσης μπροστά: 12 μέτρα Ρύθμιση ορίου φωτεινότητας λυκόφωτος: 5 … 1000 lux Ρύθμιση διάρκειας λειτουργίας: 5 δευτ … 15 λεπτά Συχνότητα εκπομπής: 868,3 MHz Φόρτος εργασίας πομπού: 1% Κατηγορία δέκτη: 2 Αξεσουάρ: χωριζόμενα κλείστρα, βίδα στερέωσης. Τι να κάνετε αν... Ο προβολέας δεν ανάβει:

• Στη λειτουργία ημέρας, η ρύθμιση φωτεινότητας λυκόφωτος ρυθμίζεται στη λειτουργία νυχτός.- Ρυθμίστε ξανά.• Εσφαλμένη ρύθμιση της περιοχής ανίχνευσης.- Ρυθμίστε ξανά.Ο προβολέας δεν σβήνει:• Συνεχής κίνηση στην περιοχή ανίχνευσης.- Ελέγξτε την περιοχή ανίχνευσης, ενδεχομένως ρυθμίστε την ξανά ή απενεργοποιήστε τη ρύθμιση.Ο προβολέας ανάβει και σβήνει συνεχώς:• Στην περιοχή ανίχνευσης κινούνται ζώα.- Αλλάξτε την ευαισθησία.Ο προβολέας ανάβει εκούσια:
• Ο άνεμος κουνάει τα δέντρα και τους θάμνους στην περιοχή ανίχνευσης.- Αλλάξτε την περιοχή.• Ανίχνευση αυτοκινήτων στο δρόμο- Αλλάξτε την περιοχή.• Ξαφνικές αλλαγές στη θερμοκρασία εξαιτίας των καιρικών συνθηκών (άνεμος, βροχή, χιόνι).- Αλλάξτε την περιοχή ή τοποθετήστε τη συσκευή σε άλλη θέση. Μπορεί να χρησιμοποιηθεί σε όλες τις χώρες της Ευρώπης και στην Ελβετία Δια του παρόντος, η hager Controls δηλώνει ότι αυτός ο προβολέας LED συμμορφώνεται με τις απαραίτητες απαιτήσεις και άλλες σχετικές διατάξεις των οδηγιών αριθμ. 1999/5/ΕΚ σχετικά με το ραδιοεξοπλισμό και τον τηλεπικοινωνιακό τερματικό εξοπλισμό, 2006/95/ΕΚ για τη χαμηλή τάση και . 2004/108/ΕΚ για την ηλεκτρομαγνητική συμβατότητα. Δείτε τη δήλωση CE στην τοποθεσία: www.hagergroup.net Αν γίνει επαναφορά ενός προϊόντος στις εργοστασιακές ρυθμίσεις, δεν θα είναι πλέον προδιαμορφωμένο. Θα πρέπει να το διαμορφώσετε ξανά.

Τεχνικά χαρακτηριστικά Ισχύς: περίπου 60 W (300 W πυρακτώσεως)Χρώμα φωτός: 5700 KΦωτεινή ροή: 3400 lumenΤάση τροφοδοσίας: 230 V~ +10/-15% 50/60Hz 240 V~ +/-6% 50/60HzΥποχρεωτική προστασία: ασφάλεια 10AgG/gl ή διακόπτης 16A καμπύλης C ή καμπύλης BΚλάση μόνωσης: IIΣυνιστώμενο καλώδιο: U1000R02V3G1.5Σύνδεση με ακροδέκτες Sanvis: 1 … 1,5 mm Δείκτης προστασίας: IP55Θερμοκρασία λειτουργίας: -20 … +45 °CΘερμοκρασία αποθήκευσης: -20 … +60 °CΓωνία ανίχνευσης: 220/360°Απόσταση ανίχνευσης μπροστά: 12 μέτραΡύθμιση ορίου φωτεινότητας λυκόφωτος: 5 … 1000 luxΡύθμιση διάρκειας λειτουργίας: 5 δευτ … 15 λεπτάΣυχνότητα εκπομπής: 868,3 MHzΦόρτος εργασίας πομπού: 1%Κατηγορία δέκτη: 2 Αξεσουάρ: χωριζόμενα κλείστρα, βίδα στερέωσης. Ισχύς σήματος ασύρματης εκπομπής : 25 mWΜέσο επικοινωνίας : KNX RF READY Μέγ. υψόμετρ : 2000μ. Δοκιμή πυρακτωμένου σύρματος : 650°CΗ φωτεινή πηγή αυτού του φωτιστικού δεν μπορεί να αντικατασταθεί, οπότε όταν ο λαμπτήρας φτάσει στο τέλος της ζωής του, όλο το φωτιστικό πρέπει να αντικατασταθεί.Το φωτιστικό πρέπει να τοποθετηθεί με τέτοιο τρόπο, έτσι ώστε να μην επιτρέπεται η άμεση οπτική επαφή με τη φωτεινή πηγή σε απόσταση μικρότερη των 60 cm.Μέθοδος απόρριψης προϊόντος (απόρριψη ηλεκτρικού και ηλεκτρονικού εξοπλισμού). (Ισχύει για τις χώρες της Ευρωπαϊκής Ένωσης και για άλλες χώρες της Ευρώπης όπου διατίθενται συστήματα επιλεκτικής συγκομιδής απορριμμάτων). Το σύμβολο αυτό επάνω στο προϊόν ή στην τεκμηρίωσή του υποδεικνύει ότι δεν πρέπει να απορρίπτεται, στο τέλος της ζωής του, μαζί με τα υπόλοιπα οικιακά απορρίμματα. Η μη ελεγχόμενη απόρριψη των εν λόγω απορριμμάτων ενδέχεται να βλάψει το περιβάλλον ή την ανθρώπινη υγεία. Πρέπει να τα διαχωρίζετε από τους υπόλοιπους τύπους απορριμμάτων και να τα ανακυκλώνετε. Συμβάλλετε, έτσι, στη βιώσιμη επαναχρησιμοποίηση των υλικών πόρων . Πρέπει να επικοινωνήσετε με το διανομέα από όπου αγοράσατε το παρόν προϊόν ή να απευθυνθείτε στο δημαρχείο της περιοχής σας σχετικά με τα σημεία και τον τρόπο απόρριψης του εξοπλισμού σας, έτσι ώστε να ανακυκλωθεί σε κατάλληλο περιβάλλον. Οι εταιρείες πρέπει να απευθύνονται στους προμηθευτές τους και να ζητάνε συμβουλές σχετικά με τους όρους της σύμβασης πώλησης. Το προϊόν αυτό δεν πρέπει να απορρίπτεται με τα υπόλοιπα εμπορικά απορρίμματα. Αν γίνει εαναφορά ενός ροόντοςστις εργοστασιακές ρυθμίσεις, δενθα είναι λέον ροδιαμορφωμένο.Θα ρέει να το διαμορφώσετε ξανά.Μπορεί να χρησιμοCοιηθεί σε όλες τις χώρες τηςΕυρώCης και στην Ελβετίααυτός ο ροβολέας LED συμμορφώνεται με τις ααραίτητες ααιτήσεις και άλλες σχετικές διατάξεις των οδηγιών αριθμ. σχετικά με το ραδιοεξολισμό 1999/5/CE μέχρι τον Ιούνιο 2017 και την οδηγία 2014/53/UE από τον Ιούνιο 2017.Δείτε τη δήλωση CE στην τοCοθεσία:www.hagergroup.com
