ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EE610 HAGER

Περιεχόμενα Παρουσίαση του προϊόντος και αρχές λειτουργίας

Εγκατάσταση / Αποσυναρμολόγηση

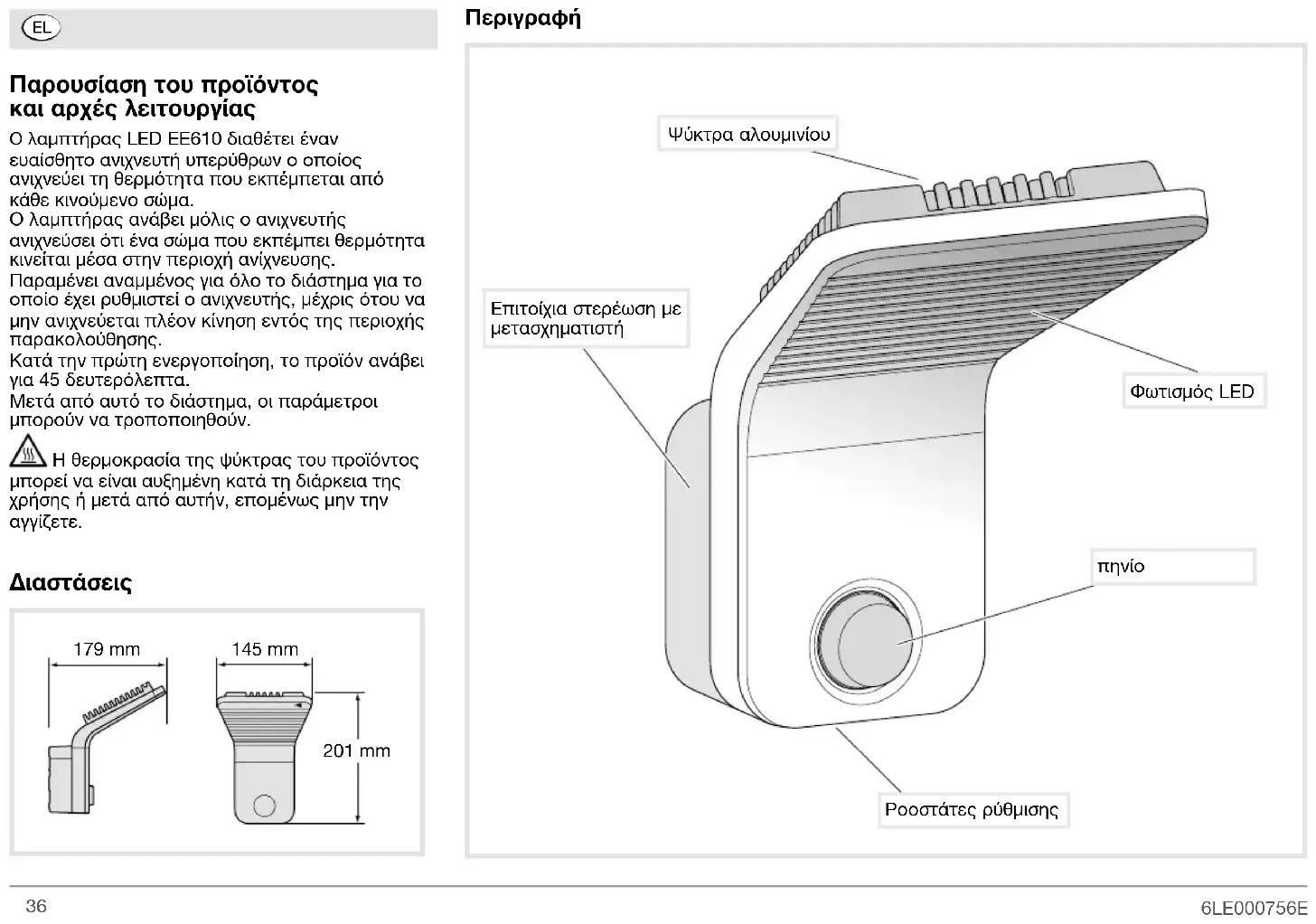

6LE000756EΠαρουσίαση του προϊόντος και αρχές λειτουργίας Ο λαμπτήρας LED EE610 διαθέτει έναν ευαίσθητο ανιχνευτή υπερύθρων ο οποίος ανιχνεύει τη θερμότητα που εκπέμπεται από κάθε κινούμενο σώμα. Ο λαμπτήρας ανάβει μόλις ο ανιχνευτής ανιχνεύσει ότι ένα σώμα που εκπέμπει θερμότητα κινείται μέσα στην περιοχή ανίχνευσης. Παραμένει αναμμένος για όλο το διάστημα για το οποίο έχει ρυθμιστεί ο ανιχνευτής, μέχρις ότου να μην ανιχνεύεται πλέον κίνηση εντός της περιοχής παρακολούθησης. Κατά την πρώτη ενεργοποίηση, το προϊόν ανάβει για 45 δευτερόλεπτα. Μετά από αυτό το διάστημα, οι παράμετροι μπορούν να τροποποιηθούν. Η θερμοκρασία της ψύκτρας του προϊόντος μπορεί να είναι αυξημένη κατά τη διάρκεια της χρήσης ή μετά από αυτήν, επομένως μην την

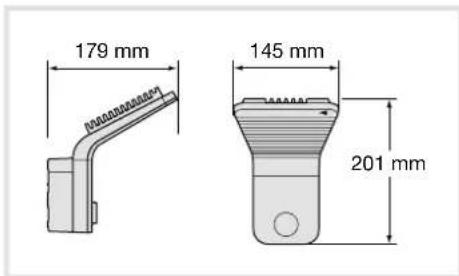

Επιτοίχια στερέωση με μετασχηματιστή

Ροοστάτες ρύθμισης Ψύκτρα αλουμινίου Φωτισμός LED

6LE000756EΗ συσκευήπρέπει να τοποθετηθεί αποκλειστικά από ηλεκτρολόγο σύμφωνα με τους κανονισμούς τοποθέτησης που ισχύουν στη χώρα σας. Κάθε χειρισμός θα πρέπει να γίνεται με το προϊόν απενεργοποιημένο.

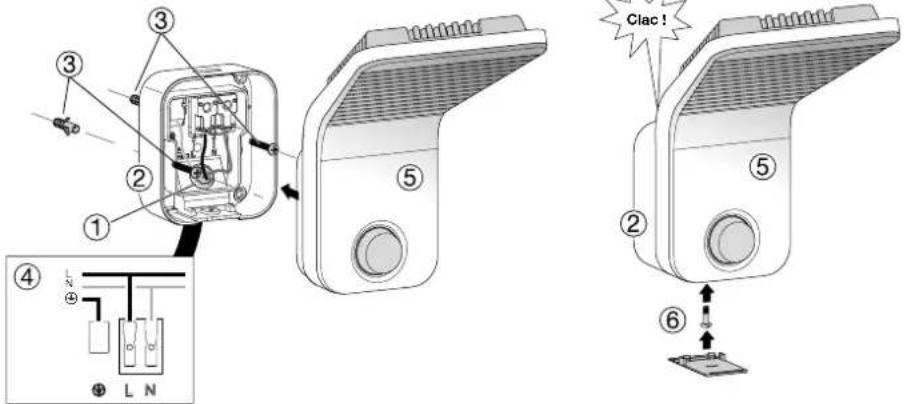

• Δρομολογήστε το καλώδιο μέσα από το δακτύλιο στερέωσης 1 για να διευκολυνθεί η πρόσβαση στα καλώδια κατά την εγκατάσταση.

• Βιδώστε την πλάκα στήριξης 2 στον τοίχο με τις 2 βίδες και τα ούπα που παρέχονται 3.

• Συνδέστε τα καλώδια όπως υποδεικνύεται στο σχεδιάγραμμα 4. Ο ακροδέκτης γείωσης χρησιμοποιείται αποκλειστικά για τη σύνδεση της γείωσης.

• Στερεώστε το σώμα του λαμπτήρα 5 στην πλάκα στήριξης στον τοίχο 2 (ένα «κλικ» θα επιβεβαιώσει την ασφάλιση του κουτιού).

• Βιδώστε την αντικλεπτική βίδα 6 που βρίσκεται κάτω από το λαμπτήρα.

• Προχωρήστε στις ρυθμίσεις (βλ. σελίδες 38 και 39).

• Τοποθετήστε το κάλυμμα 7 στη θέση του. Αποσυναρμολόγηση

• Τοποθετήστε ένα επίπεδο κατσαβίδι στην υποδοχή του καλύμματος 7 και σπρώξτε το κάλυμμα προς τον τοίχο (~ 2 χλστ.).

• Πιέστε το πίσω μέρος του καλύμματος, περιστρέψτε το και αφαιρέστε το.

• Ξεβιδώστε την αντικλεπτική βίδα 6 που βρίσκεται κάτω από το λαμπτήρα.

• Εισαγάγετε ένα επίπεδο κατσαβίδι στην πάνω εγκοπή του προϊόντος και πιέστε.

• Αφαιρέστε το σώμα του λαμπτήρα 5 από την πλάκα στήριξης στον τοίχο 2. Αποσυναρμολόγηση Εγκατάσταση

6LE000756EΔοκιμή και επιβεβαίωση της περιοχής ανίχνευσης Γυρίστε το διακόπτη B στη λειτουργία "τεστ". Η δοκιμαστική λειτουργία είναι διαθέσιμη για 3 λεπτά. Για κάθε κίνηση που ανιχνεύεται, το φως ανάβει για 1 δευτερόλεπτο. Μετά από 3 λεπτά χωρίς ανίχνευση κίνησης, το προϊόν επανέρχεται στην κανονική λειτουργία. Κανονική λειτουργία (ενεργοποίηση/απενεργοποίηση) Ο λαμπτήρας ανάβει όταν το επίπεδο φωτεινότητας που καθορίζεται από το ροοστάτη B κριθεί ανεπαρκές και όταν ανιχνευτεί κάποια

Μετά την ανίχνευση, το φως παραμένει αναμμένο για τη διάρκεια που προκαθορίζεται από το ροοστάτη A. Η διάρκεια μηδενίζεται μετά από κάθε ανίχνευση. Σημείωση: Όταν ο ροοστάτης B βρίσκεται στη ρύθμιση αυτόματης δοκιμής (“auto test”), οι ρυθμίσεις είναι προκαθορισμένες (βλ. τον πίνακα

A B Διάρκεια A (διάρκεια λειτουργίας του φωτισμού LED)

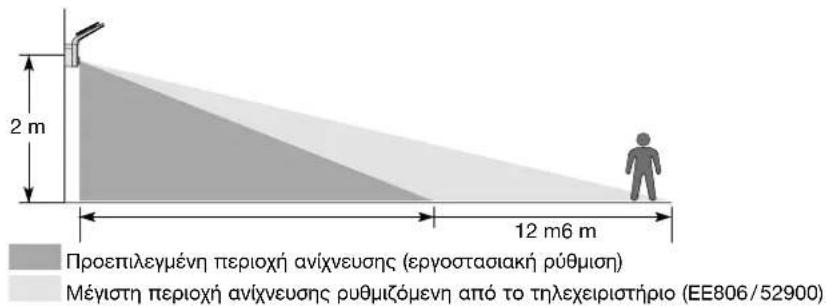

Περιοχή ανίχνευσης Το βέλτιστο ύψος τοποθέτησης είναι στα 2 μέτρα. Το πεδίο ανίχνευσης πρέπει να παραμένει ελεύθερο. Προεπιλεγμένη περιοχή ανίχνευσης (εργοστασιακή ρύθμιση) Μέγιστη περιοχή ανίχνευσης ρυθμιζόμενη από το τηλεχειριστήριο (EE806 / 52900) Φωτεινότητα

6LE000756EΧρήση του τηλεχειριστηρίου (προαιρετικό, κωδικός EE806/52900) Ο ανιχνευτής λαμβάνει οδηγίες από το τηλεχειριστήριο όταν ο ροοστάτης B βρίσκεται στη θέση αυτόματης δοκιμής (auto test). Αν ο ροοστάτης τοποθετηθεί σε άλλη τιμή, γίνεται επαναφορά στη ρύθμιση που ορίστηκε με το χέρι. Η φωτεινή ένδειξη LED του ανιχνευτή ανάβει για επιβεβαίωση του σήματος με το τηλεχειριστήριο. Αναβοσβήνει γρήγορα για 2 δευτερόλεπτα όταν γίνει η λήψη μιας εντολής και για 5 δευτερόλεπτα όταν πρόκειται για επαναρρύθμιση. Όταν δεν έχει δοθεί κάποια εντολή, η φωτεινή ένδειξη LED ανάβει για 1 δευτερόλεπτο. Οι διαθέσιμες ρυθμίσεις είναι οι εξής: - καθορισμένη διάρκεια - στάθμη φωτεινότητας - ευαισθησία - ενεργοποίηση/απενεργοποίηση

- επαναφορά (στις εργοστασιακές ρυθμίσεις)

Ενέργεια Ρυθμίσεις Ροοστάτης Χρησιμοποιήστε τις ρυθμίσεις Auto (εργοστασιακές) ή κάντε τις με το τηλεχειριστήριο για να ανάβει το φως αυτόματα κατά τον καθορισμένο

Αυτόματες ρυθμίσεις Ορίστε το ροοστάτη lux στη λειτουργία αυτόματης δοκιμής (auto test). Οι ρυθμίσεις είναι προκαθορισμένες: Lux = , (μόνο λειτουργία νυχτός) χρόνος = 3 λεπτά, ευαισθησία = ελάχστη. Ρυθμίσεις τηλεχειριστηρίου (αποκλεισμός χειροκίνητων ρυθμίσεων). A B Το φως ανάβει αυτόματα για τον καθορισμένο

Ρυθμίσεις εγκαταστάτη A B Ανάψτε για λίγο το

Οι αυτόματες ρυθμίσεις Auto διατίθενται με διάρκεια = 5 δευτ. (δεν μπορεί να αλλάξει). A B Ελέγξτε και επαληθεύστε την περιοχή ανίχνευσης. Δοκιμαστική λειτουργία Μετακινήστε το ροοστάτη B στη λειτουργία αυτόματης δοκιμής (auto test). Σε αυτήν τη θέση, μπορείτε να χρησιμοποιήσετε το τηλεχειριστήριο. Μετά από 3 λεπτά χωρίς ανίχνευση κίνησης, το προϊόν επανέρχεται στην κανονική λειτουργία. A B Θέση του ροοστάτη Τιμές σε lux A B ≤ 5 A B ≈ 50/ 60 A B > 1000

6LE000756EΤεχνικά χαρακτηριστικά Ισχύς περίπου 15 W (75 W πυρακτώσεως) Χρώμα φωτός 4000 K Φωτεινή ροή 1100 lumen Τάση τροφοδοσίας 230V~ +10/-15% 50/60Hz 240V~ +/-6% 50/60H Μέγιστο υψόμετρο εγκατάστασης 2000m Υποχρεωτική προστασία ασφάλεια 10AgG/gl ή διακόπτης 16A καμπύλης C ή καμπύλης B Κλάση μόνωσης II Συνιστώμενο καλώδιο U1000R02V3G1.5 Σύνδεση χωρίς βίδες (Sanvis) 1,5 … 2,5 mm

Δείκτης προστασίας IP55 Θερμοκρασία λειτουργίας -25 … +50 °C Θερμοκρασία αποθήκευσης -30 … +70 °C Γωνία ανίχνευσης 140° Απόσταση ανίχνευσης μπροστά 6 μ (από προεπιλογή) 12 μ. μέγ (με τηλεχειριστήριο) Ρύθμιση ορίου φωτεινότητας λυκόφωτος 5 … 1000 lux Ρύθμιση διάρκειας λειτουργίας 5 δευτ … 15 λεπτά Αξεσουάρ Ούπα και βίδες τοποθέτησης Δοκιμή πυρακτωμένου σύρματος 750°C Η φωτεινή πηγή του φωτιστικού αυτού δεν αντικαθίσταται: όταν η φωτεινή πηγή φτάσει στο τέλος της ωφέλιμης ζωής της, το φωτιστικό θα πρέπει να αντικατασταθεί. Τι να κάνετε αν... Ο λαμπτήρας δεν ανάβει

• Στη λειτουργία ημέρας, η ρύθμιση φωτεινότητας λυκόφωτος ρυθμίζεται στη λειτουργία νυχτός. - Ρυθμίστε ξανά.

• Εσφαλμένη ρύθμιση της περιοχής ανίχνευσης. - Ρυθμίστε ξανά. Ο λαμπτήρας δεν σβήνει

• Συνεχής κίνηση στην περιοχή ανίχνευσης. - Ελέγξτε την περιοχή ανίχνευσης, ενδεχομένως ρυθμίστε την ξανά ή απενεργοποιήστε. Ο λαμπτήρας αναβοσβήνει συνεχώς

• Στην περιοχή ανίχνευσης κινούνται ζώα. - Αλλάξτε την ευαισθησία.

Τρόπος διάθεσης αυτού του προϊόντος (απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού). (Ισχύει για τις χώρες της Ευρωπαϊκής Ένωσης και για άλλες χώρες της Ευρώπης όπου διατίθενται συστήματα επιλεκτικής συγκομιδής απορριμμάτων). Το σύμβολο αυτό επάνω στο προϊόν ή στην τεκμηρίωσή του υποδεικνύει ότι δεν πρέπει να απορρίπτεται, στο τέλος της ζωής του, μαζί με τα υπόλοιπα οικιακά απορρίμματα. Η ανεξέλεγκτη διάθεση αυτών των αποβλήτων θα μπορούσε να βλάψει το περιβάλλον ή την ανθρώπινη υγεία. Παρακαλείστε να τα διαχωρίζετε από τους άλλους τύπους απορριμμάτων και να τα ανακυκλώνετε. Κατά αυτόν τον τρόπο, συμβάλλετε στη βιώσιμη επαναχρησιμοποίηση των υλικών πόρων. Οι ιδιώτες πρέπει να επικοινωνούν με το διανομέα από όπου αγόρασαν το παρόν προϊόν ή να απευθυνθούν στο δημαρχείο της περιοχής τους σχετικά με τα σημεία και τον τρόπο απόρριψης του εν λόγω προϊόντος, έτσι ώστε να ανακυκλωθεί σε κατάλληλο περιβάλλον. Οι εταιρείες πρέπει να απευθύνονται στους προμηθευτές τους και να ζητάνε συμβουλές σχετικά με τους όρους της σύμβασης πώλησης. Το προϊόν αυτό δεν πρέπει να απορρίπτεται με τα υπόλοιπα εμπορικά απορρίμματα. Μπορεί να χρησιμοποιηθεί σε όλη την Ευρώπη M και την Ελβετία
