EE610 - Bewegingsdetector HAGER - Gratis gebruiksaanwijzing en handleiding

Merk	Hager
Model	EE610
Producttype	Bewegingsmelder met LED-lamp
Afmetingen (L x B x H)	179 x 145 x 201 mm
Lichtbron	Geïntegreerde LED, niet vervangbaar
Lichtstroom	1100 lumen
Kleurtemperatuur	4000 K (neutraal wit)
Voeding	230-240 V~, 50/60 Hz
Detectiehoek	140°
Detectiebereik	6 m (standaard), tot 12 m met afstandsbediening
Timinginstelling	5 seconden tot 15 minuten
Schemeringinstelling	5 tot 1000 lux
Beschermingsgraad	IP55
Bedrijfstemperatuur	-25°C tot +50°C
Opslagtemperatuur	-30°C tot +70°C
Maximale installatiehoogte	2000 m
Isolatieklasse	II
Aanbevolen beveiliging	Zekering 10A gG/gl of installatieautomaat 16A karakteristiek C/B
Kabeldoorsnede	1,5...2,5 mm²
Meegeleverde accessoires	Pluggen en bevestigingsschroeven
Speciale functies	Testmodus, optionele afstandsbediening (EE806/52900)
Onderhoud	Reinig met een zachte, droge doek. De lichtbron is niet vervangbaar; vervang het geheel aan het einde van de levensduur.
Veiligheid	Installatie door een gekwalificeerde elektricien, spanningsvrij. Koellichaam wordt heet tijdens gebruik.
Algemene informatie	Conform aan CE-normen, bruikbaar in Europa en Zwitserland. Verwijderen volgens de WEEE-richtlijn.

Veelgestelde vragen - EE610 HAGER

Hoe stel ik de timing in?

Gebruik de potentiometer A onder de afdekking. Draai deze om een duur te kiezen tussen 5 seconden en 15 minuten. De timing wordt opnieuw gestart bij elke nieuwe gedetecteerde beweging.

Hoe gebruik ik de testmodus?

Zet de potentiometer B op de stand "auto test". De testmodus duurt 3 minuten: elke beweging schakelt de lamp gedurende 1 seconde in. Na 3 minuten zonder beweging keert het product terug naar normale werking.

Wat te doen als de lamp niet aangaat?

Controleer de schemerinstelling (potentiometer B): staat deze op nachtwerking, dan gaat de lamp overdag niet aan. Pas dit aan. Controleer ook of het detectiegebied niet wordt geblokkeerd.

Wat te doen als de lamp niet uitgaat?

Continue beweging in het detectiegebied houdt de lamp aan. Controleer of er geen bewegende warmtebronnen zijn (dieren, takken...) en pas indien nodig het detectiegebied aan.

De lamp gaat continu aan en uit, waarom?

Dit kan komen door dieren (katten, honden) die in het detectiegebied bewegen. Beheers en verklein het detectiegebied met behulp van de afstandsbediening of door de detector te richten.

Kan ik de lamp vervangen?

Nee, de LED-lichtbron is geïntegreerd en niet vervangbaar. Aan het einde van de levensduur moet het gehele armatuur worden vervangen.

Wat is de optimale installatiehoogte?

De optimale installatiehoogte is 2 meter. Zorg ervoor dat het detectieveld vrij blijft van obstakels.

Hoe gebruik ik een afstandsbediening met deze detector?

Zet de potentiometer B op "auto test" om de ontvangst te activeren. Compatibele afstandsbedieningen zijn de referenties EE806 of 52900. De LED van de detector knippert om de ontvangst te bevestigen.

Wat is de beschermingsgraad?

De beschermingsgraad is IP55, wat betekent dat het beschermd is tegen stof en waterstralen. Het kan buitenshuis worden geïnstalleerd.

Hoe moet dit product aan het einde van de levensduur worden verwijderd?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur (WEEE) zodat het op milieuvriendelijke wijze wordt gerecycled.

GEBRUIKSAANWIJZING EE610 HAGER

Beschrijving van het product

en werkingsprincipe 16

Afmetingen 16

Installatie/Demontage 17

Instellingen 18

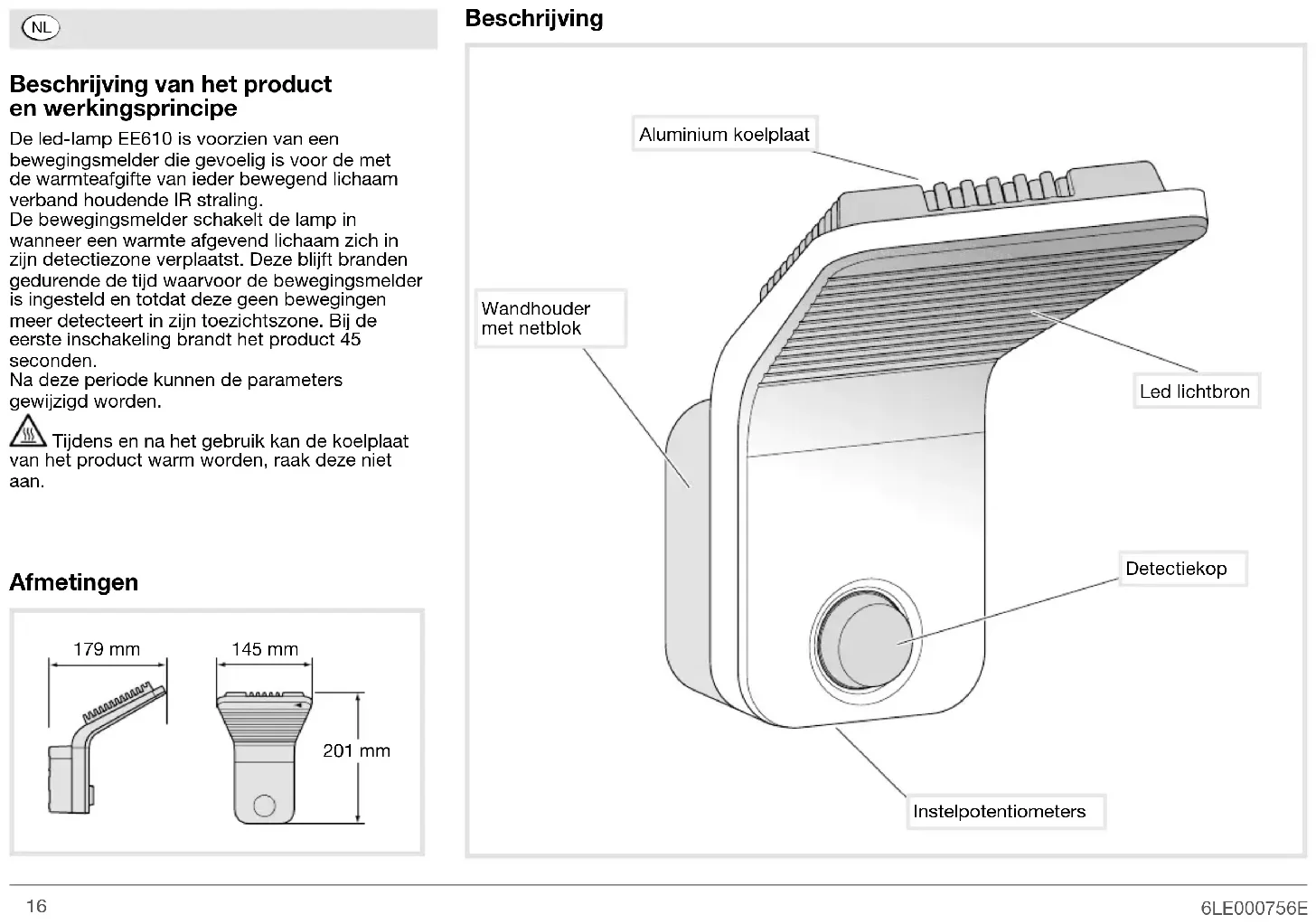

Beschrijving van het product en werkingsprincipe

De led-lamp EE610 is voorzien van een bewegingsmelder die gevoelig is voor de met de warmteafgifte van ieder bewegend lichaam verband houdende IR straling. De bewegingsmelder schakelt de lamp in wanneer een warmte afgevend lichaam zich in zijn detectiezone verplaatst. Deze blijft branden gedurende de tijd waarvoor de bewegingsmelder is ingesteld en totdat deze geen bewegingen meer detecteert in zijn toezichtszone. Bij de eerste inschakeling brandt het product 45 seconden. Na deze periode kunnen de parameters gewijzigd worden.

Tijdens en na het gebruik kan de koelplaat net product warm worden, raak deze niet

Afmetingen

179 mm 145 mm 201 mm

Beschrijving

Aluminium koelplaat Wandhouder met netblok Led lichtbron Detectiekop Instelpotentiometers

Het toestel mag alleen door een elektroinstallateur worden geinstalleerd volgens de installatienormen die van toepassing zijn in het land. Zorg dat alle handelingen spanningloos worden uitgevoerd.

Installatie

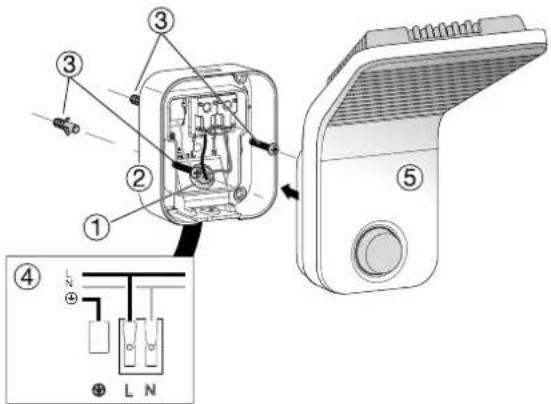

• Steek de kabel in de kabeldoorvoer ① om de toegang tot de kabels tijdens het monteren te vergemakkelijken.
• Schroef de muurplaat ② op de muur met de 2 meegeleverde schroeven en pluggen ③.
• Sluit de draden aan zoals aangegeven in diagram ④. De klemmenstrook Aarde wordt uitsluitend gebruikt voor het bekabelen van de Aarde.
• Klik de romp van de lamp ⑤ op de muurplaat ② vast (de « klik » geeft aan dat het kastje gesloten is).
• Schroef de anti-diefstalschroeven ⑥ onder de led-lamp vast.
• Voer de afstellingen uit (zie pagina 18 en 19).
• Zet het kapje ⑦ op zijn plaats.

Demontage

• Plaats een platte schroevendraaier in de inkeping van het kapje ⑦ en duw deze naar de muur (\~ 2 mm).
• Duw op de achterkant van het kapje, draai en verwijder het.
• Schroef de anti-diefstalschroeven ⑥ onder de led-lamp los.
• Duw met een platte schroevendraaier in de bovenste inkeping van het product.
• Verwijder de romp van de lamp ⑤ van de muurplaat ②.

Installatie

Testen en valideren van de detectiezone

Plaats de potentiometer Ⓑ in de testmodus. De testmodus is beschikbaar gedurende 3 min. Bij elke gedetecteerde beweging wordt het licht gedurende 1 s ingeschakeld. Als er 3 minuten lang geen beweging wordt gedetecteerd, keert het product terug naar de normale werking.

"Normale" werking (aan/uit)

De lamp gaat branden zodra de door de potentiometer Ⓑ bepaalde lichtsterkte als onvoldoende wordt beschouwd en een beweging gemeld wordt. Na detectie van een beweging blijft het licht branden gedurende de via de potentiometer Ⓐ vooraf ingestelde tijd. De uitschakelvertraging wordt opnieuw geactiveerd bij elke detectie van een beweging.

Opmerking: als de potentiometer Ⓑ zich in de stand "auto test" bevindt, zijn de instellingen vooraf vastgelegd (zie de tabel hierna).

Detectiezone
De optimale montagehoogte bedraagt 2 m. Het detectieveld moet vrij zijn.

2 m 12 m6 m Standaard detectiezone (fabriek af) Max. via de afstandsbediening afstelbare detectiezone (EE806 / 52900)

7 m3.5 m 140° 12 m6 m

Actis Instellingen Potentiometer
Maak gebruik van de auto-instellingen (fabrieksinstellingen) of van de afstandsbediening om het licht gedurende een bepaalde tijd automatisch in te schakelen.	Auto-instellingenPlaats de lux-potentiometer op “auto test”. De instellingen zijn vooraf vastgelegd:Lux = , (werkt alleen ‘s nachts)tijd = 3 min, gevoeligheid = min.Instellingen afstandsbediening(Handmatige of autoinstellingen gesperd).
Het licht automatisch inschakelen gedurende een ingestelde tijd.	Instellingen installateur
Zet het licht even aan.	Impuls De auto-instellingen zijn beschikbaar met tijd = 5 s.(Kan niet worden gewijzigd).
Detectiezone testen en valideren.	TestmodusPlaats de potentiometer tot “auto test”. In deze stand kan de afstandsbediening worden gebruikt.Als er 3 minuten lang geen beweging wordt gedetecteerd, keert het product terug naar de normale werking.

Gebruik van de afstandsbediening (optie: art-nr. EE806/52900)

De bewegingsmelder ontvangt de bevelen van de afstandsbediening als de Lux-potentiometer® zich in de stand "auto-test" bevindt. Staat de potentiometer op een andere waarde, dan keert de bewegingsmelder terug naar de lokale instelling.

LED van de bewegingsmelder gaat branden om het signaal met de afstandsbediening te bevestigen. Ze knippert snel gedurende 2 s bij ontvangst van een bevel en gedurende 5 s voor een reset. Bij een niet-toegelaten bediening gaat de LED gedurende 1 s branden.

De beschikbare instellingen zijn :

• tijdvertraging,
• lichtsterkteniveau,
• gevoeligheid (detectiezone),
• aan/uit,
• vakantie,
• automatisch,
• reset (terug naar de fabrieksinstellingen),
• test.

Stand van de potentiometer	Waarden in lux
	≤ 5
	≈ 50/60
	>1000

Vermogen ca. 15 W (75 W gloeilamp)
Kleur van het licht 4000 kelvin
Lichtstroom 1100 lumen
Voedingsspanning 230V~ +10/-15% 50/60Hz240V~ +/-6% 50/60Hz
Maximale gebruikshoogte 2000m
Verplichte beveiliging zekering 10 AgG/gl of stroomonderbreker 16 A curve C of curve B
Isolatieklasse	II
Aanbevolen kabel U1000R02V3G1.5
Aansluiting zonder schroeven (Sanvis)1,5 ... 2,5 mm	^2
Beschermingsgraad	IP55
Bedrijfstemperatuur -25 ... +50 °C
Opslagtemperatuur -30 ... +70 °C
Detectiehoek	140°
Frontale detectieafstand 6 m (standaard)max. 12 m (met afstandsbediening)
Instelling van de schemerwaarde	5 ... 1000 lux
Instelling van de werkingstijd	5 s ... 15 min
Accessoires	Pluggen en montageschroeven
Bestand tegen gloeidraad	750°C

De lichtbron van deze verlichting kan niet worden vervangen; als de lichtbron versleten is, moet de verlichting worden vervangen.

Wat de toen als...?

De lamp gaat niet branden

• Tijdens de dagfunctie staat de schemerwaarde ingesteld op de nachtfunctie.
• Opnieuw bijstellen.
• Verkeerde instelling van de detectiezone.
• Opnieuw bijstellen.

De lamp gaat niet uit

• Continue beweging in de detectiezone.
• De detectiezone controleren, deze eventueel opnieuw instellen.

De lamp gaat doorlopend aan en uit

• Er verplaatsen zich dieren in de detectiezone.
• De gevoeligheid wijzigen.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur).

Dit merkteken op het product of het bijbehoren- de informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleer- de afvalverwijdering te voorkomen, moet u dit product van ma- teriaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit pro- duct hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriende- lijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met ander bedrijfsaval voor verwijdering.

Te gebruiken in geheel Europa € en in Zwitzerland
