Producttype	Bewegingsmelder met LED-projector
Merk	Hager
Model	EE600
Afmetingen (L x H x D)	322 x 150 x 257 mm
Voeding	230 V~ +10/-15% 50/60Hz / 240 V~ +/-6% 50/60Hz
Vermogen	60 W (equivalent 300 W gloeilamp)
Lichtstroom	3400 lumen
Kleurtemperatuur	5700 K
Detectiehoek	220°/360°
Detectiebereik frontaal	12 m
Instelling van schemerdrempel	5 ... 1000 lux
Instelling van de inschakelduur	5 seconden tot 15 minuten
Beschermingsgraad	IP55
Isolatieklasse	II
Bedrijfstemperatuur	-20°C tot +45°C
Opslagtemperatuur	-20°C tot +60°C
Belangrijkste functies	Infrarooddetectie, automatische inschakeling, instelbare uitschakelvertraging, instelling van helderheid, instelbare gevoeligheid, optionele afstandsbediening
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.
Veiligheid	Installatie door een gekwalificeerde elektricien. Verplichte beveiliging: zekering 10A gG/gl of installatieautomaat 16A karakteristiek C of B.
Onderdelen en repareerbaarheid	Lichtbron niet vervangbaar; aan het einde van de levensduur moet het gehele armatuur worden vervangen.
Algemene informatie	CE-conform, overal in Europa te gebruiken. Optimale installatiehoogte: 2,5 m.

Veelgestelde vragen - EE600 HAGER

Hoe stel ik de uitschakelvertraging van de melder in?

Gebruik de potentiometer ①. Draai hem om de verlichtingsduur in te stellen van 5 seconden tot 15 minuten na de laatste detectie.

Hoe stel ik de helderheidsdrempel in?

Draai de potentiometer ② om het helderheidsniveau in te stellen waarbij de melder inschakelt, van 5 tot 1000 lux. In de stand 'auto test' zijn de instellingen vooraf ingesteld.

Hoe test ik het detectiegebied?

Zet de potentiometer ② op 'auto test'. De testmodus duurt 3 minuten: elke beweging schakelt het licht 1 seconde in. Na 3 minuten zonder beweging keert de melder terug naar de normale modus.

Wat te doen als de projector niet inschakelt?

Controleer de instelling van de schemerdrempel: als deze op nachtstand staat, pas hem dan aan. Zorg er ook voor dat het detectiegebied correct is gericht en niet wordt geblokkeerd.

Wat te doen als de projector niet uitschakelt?

Een continue beweging in het detectiegebied kan de verlichting aanhouden. Controleer het gebied, pas het aan of gebruik de afdekflappen om het te maskeren.

Kan ik een afstandsbediening gebruiken met deze melder?

Ja, de optionele afstandsbediening (ref. EE806/52900) maakt het mogelijk om uitschakelvertraging, helderheid, gevoeligheid enz. in te stellen. Zet de potentiometer ② op 'auto test' om de afstandsbediening te gebruiken.

Wat is de aanbevolen installatiehoogte?

De optimale installatiehoogte is 2,5 meter voor een effectieve detectie.

Hoe begrens ik het detectiegebied?

Gebruik de meegeleverde afbreekbare afdekflappen om bepaalde delen van de melder af te dekken en de detectiehoek te verkleinen.

Wat te doen als dieren de melder activeren?

Verminder de gevoeligheid met behulp van de potentiometer ③. U kunt ook het detectiegebied aanpassen of het apparaat hoger plaatsen.

Hoe dit product aan het einde van de levensduur afvoeren?

Gooi het niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor elektronisch afval of neem contact op met uw leverancier voor recycling in overeenstemming met de lokale regelgeving.

GEBRUIKSAANWIJZING EE600 HAGER

Technische karakteristieken.... 20

Sommario

Presentazione 21

Installazione 22

Regolazioni 23

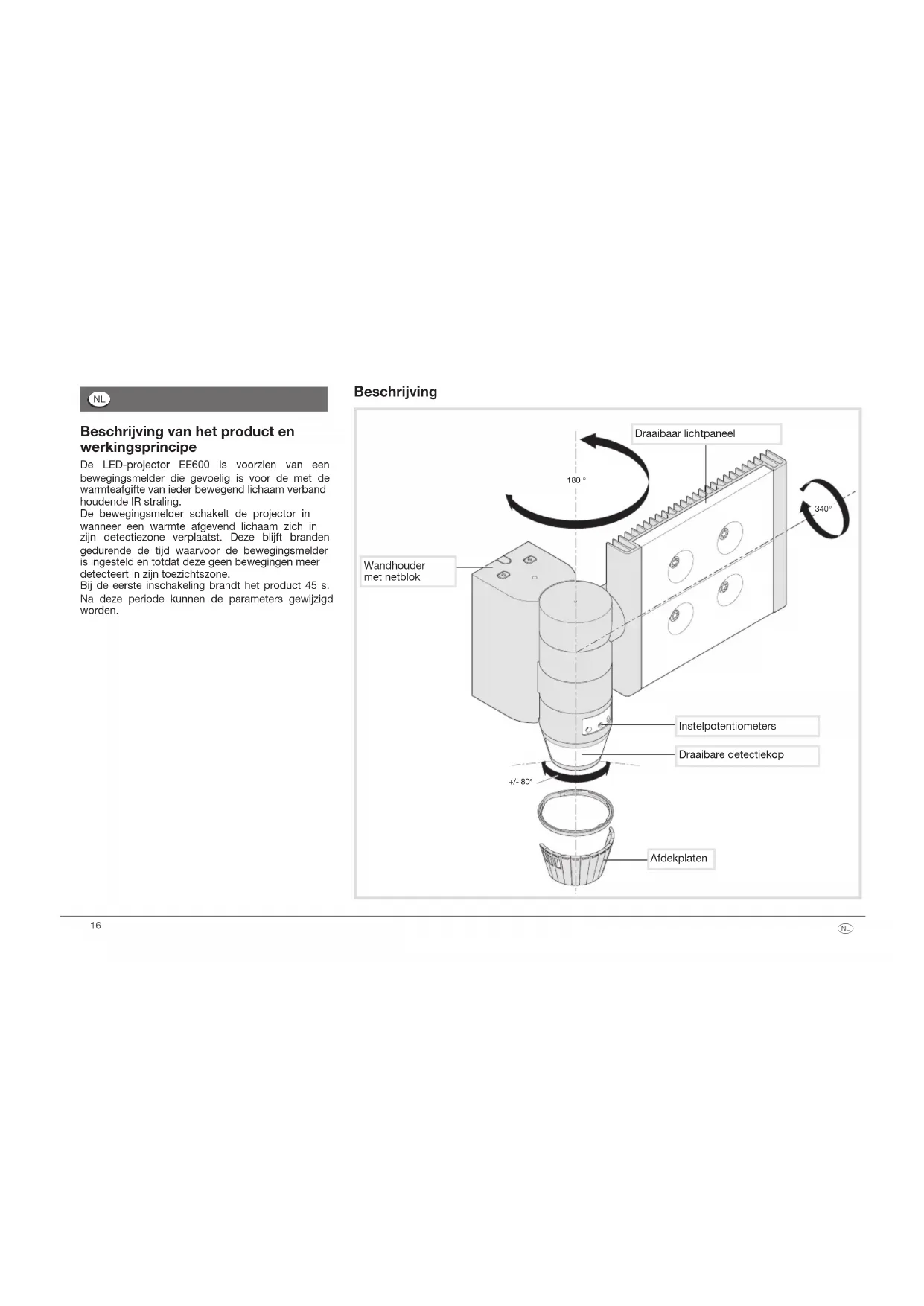

Beschrijving van het product en werkingsprincipe

De LED-projector EE600 is voorzien van een bewegingsmelder die gevoelig is voor de met de warmteafgifte van ieder bewegend lichaam verband houdende IR straling.

De bewegingsmelder schakelt de projector in wanneer een warmte afgevend lichaam zich in zijn detectiezone verplaatst. Deze blijft branden gedurende de tijd waarvoor de bewegingsmelder is ingesteld en totdat deze geen bewegingen meer detecteert in zijn toezichtszone.

Bij de eerste inschakeling brandt het product 45 s. Na deze periode kunnen de parameters gewijzigd worden.

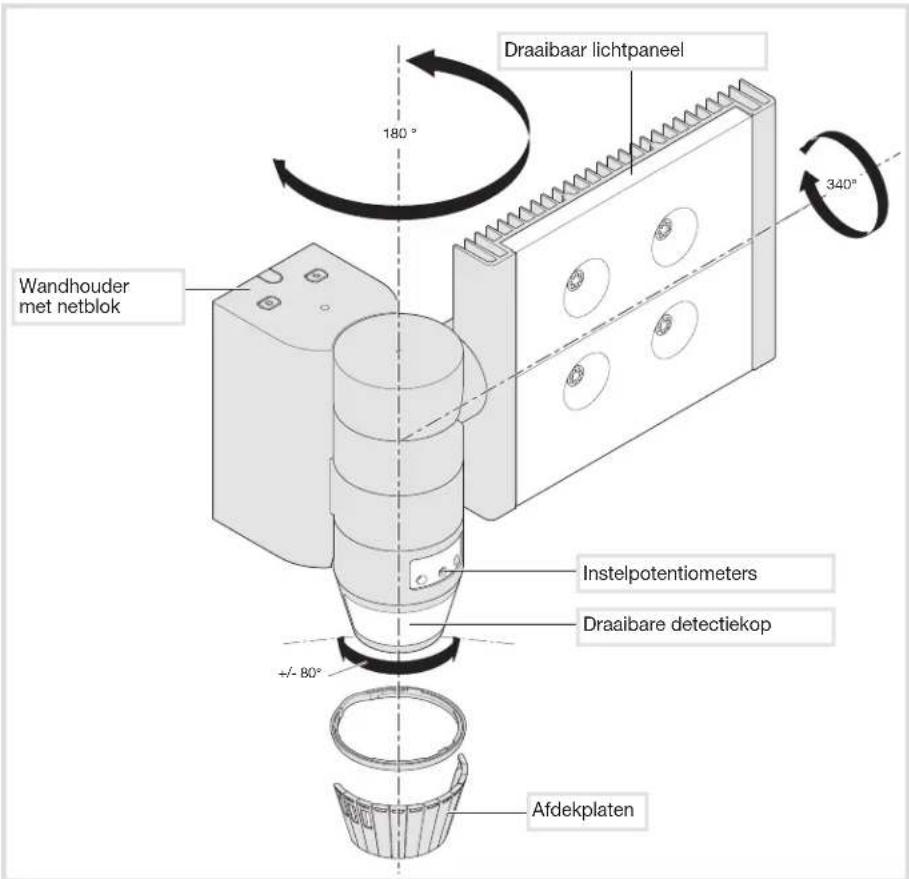

Beschrijving

Draaibaar lichtpaneel 180° 340° Wandhouder met netblok Instelpotentiometers Draaibare detectiekop +/- 80° Afdekplaten

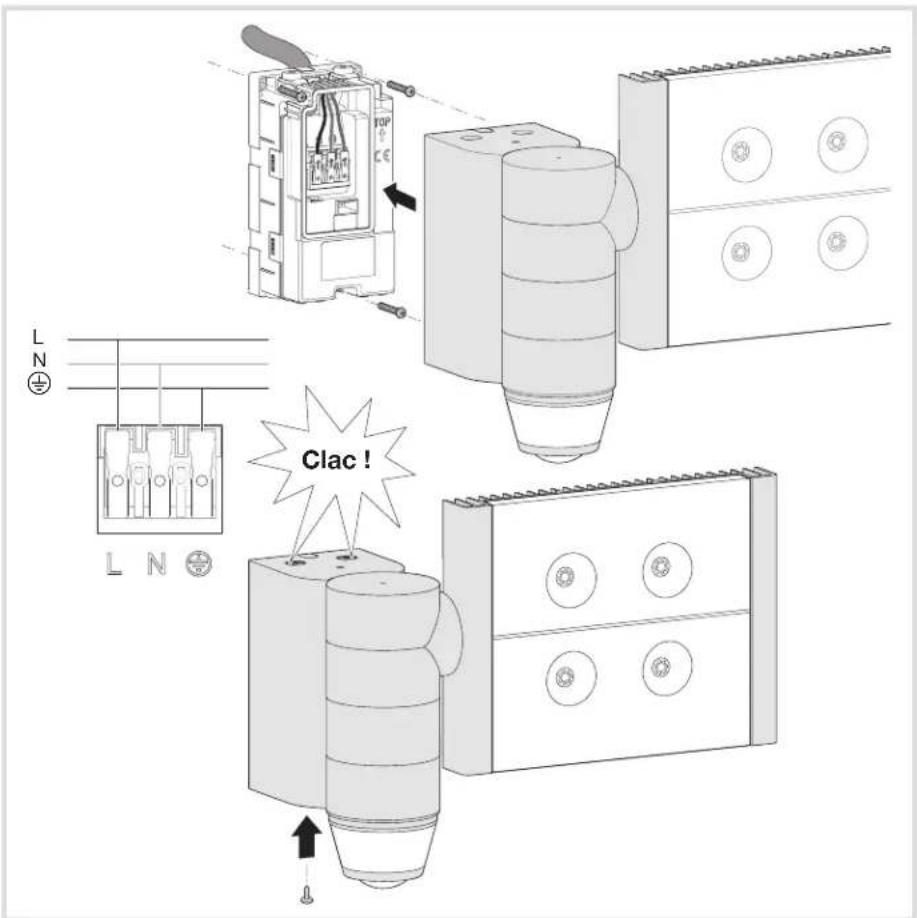

Installatie

1- Schroef het blok vast op de muur.
2- Leg de kabels aan volgens het schema
3- Klik de projector vast op het blok (de klik bevestigt de vergrendeling).
4- Schroef de projector vast op het blok (schroef achter de detectiekop).

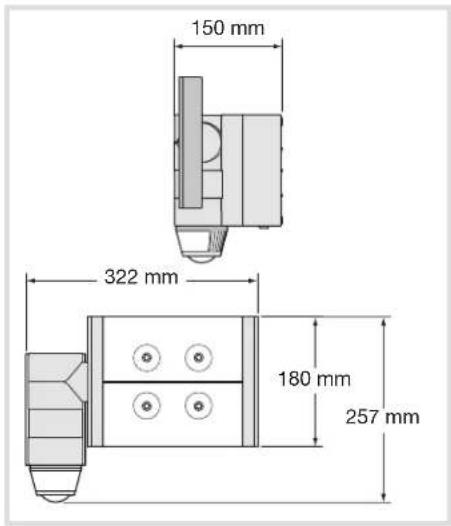

Afmetingen

150 mm 322 mm 180 mm 257 mm

De installatie mag alleen door een elektroinstallateur worden uitgevoerd volgens de installationenormen die van toepassing zijn in het land.

Tijdvertraging (verlichtingsduur) Lichtsterkte Gevoeligheid (wijziging van het bereik) ① ② ③ 30s 5min lux 15 min auto. test - +

Testen en valideren van de detectiezone

Plaats de potentiometer ② in de testmodus en gebruik zo nodig de afdekplaten om de detectiezone te beperken.

De optimale montagehoogte bedraagt 2,5 m. Het detectieveld moet vrij zijn.

De testmodus is beschikbaar gedurende 3 min. Bij elke gedetecteerde beweging wordt het licht gedurende 1 s ingeschakeld. Als er 3 minuten lang geen beweging wordt gedetecteerd, keert het product terug naar de normale werking.

"Normale" werking (aan/uit)

Het lichtpaneel gaat branden zodra de door de potentiometer ② bepaalde lichtsterkte als onvoldoende wordt beschouwd en een beweging gemeld wordt. Na detectie van een beweging blijft het licht branden gedurende de via de potentiometer ① vooraf ingestelde tijd. De uitschakelvertraging wordt opnieuw geactiveerd bij elke detectie van een beweging. Opmerking: als de potentiometer ② zich in de stand "auto test" bevindt, zijn de instellingen vooraf vastgelegd (zie de tabel hierna).

Actis Instellingen Potentiometer
Maak gebruik van de auto-instellingen (fabrieksinstellingen) of van de afstandsbediening om het licht gedurende een bepaalde tijd automatisch in te schakelen.	Auto-instellingenPlaats de Lux-potentiometer op “auto test”. De instellingen zijn vooraf vastgelegd:Lux = , (werkt alleen ‘s nachts)tijd = 3 min, gevoeligheid = max.Instellingen afstandsbediening (Handmatige of autoinstellingen gesperd).
Het licht automatisch inschakelen gedurende een ingestelde tijd.	Instellingen installateur
Zet het licht even aan.	Impuls De auto-instellingen zijn beschikbaar met tijd = 5 s.(Kan niet worden gewijzigd).
Detectiezone testen en valideren.	TestmodusPlaats de potentiometer 2 tot “auto test”. In deze stand kan de afstandsbediening worden gebruikt.Als er 3 minuten lang geen beweging wordt gedetecteerd, keert het product terug naar de normale werking.
Gevoeligheid aanpassen.	Hiermee kan het bereik worden ingesteld om storingen te voorkomen.	[6091]

Gebruik van de afstandsbediening (optie, art-nr. EE806/ 52900)

De bewegingsmelder ontvangt de bevelen van de afstandsbediening als de Lux-potentiometer ② zich in de stand "auto-test" bevindt. Staat de potentiometer op een andere waarde, dan keert de bewegingsmelder terug naar de lokale instelling.

LED van de bewegingsmelder gaat branden om het signaal met de afstandsbediening te bevestigen.

Ze knippert snel gedurende 2 s bij ontvangst van een bevel en gedurende 5 s voor een reset.

Bij een niet-toegelaten bediening gaat de LED gedurende 1 s branden.

De beschikbare instellingen zijn :

• tijdvertraging,
• lichtsterkteniveau,
• gevoeligheid,
• aan/uit,
• vakantie
• automatisch
• reset (terug naar de fabrieksinstellingen)
• test.

Stand van de potentiometer	Waarden in lux
	≤ 5
/	≈ 50/60
	< 1000

Technische specificaties

Vermogen : ca. 60 W (300 W gloeilamp)

Kleur van het licht : 5700 kelvin

Lichtstroom : 3400 lumen

Voedingsspanning: 230 V\~ +10/-15% 50/60Hz 240 V\~ +/-6% 50/60Hz

Verplichte beveiliging : zekering 10 AgG/gl of stroomonderbreker 16 A curve C of curve B Isolatieklasse: II

Aanbevolen kabel: U1000R02V3G1.5

Aansluiting d.m.v. schroefklemmen

∅ van de geleiders : 1 ... 1,5 mm

Beschermingsgraad: IP55

Bedrijfstemperatuur: -20 ... +45 °C

Opslagtemperatuur : -20 ... +60 °C

Detectiehoek: 220/360°

Frontale detectieafstand : 12 m

Instelling van de schemerwaarde : 5 ... 1000 lux Instelling van de werkingstijd : 5 s ... 15 min

Accessoires : Afbreekbare afdekplaten meegeleverd, bevestigingsschroeven.

Maximale gebruikshoogte: 2000 m

De lichtbron is niet vervangbaar; wanneer levensduur van de lichtbron is bereikt, moet de complete lamp worden vervangen.

Het armatuur moet zo worden gemonteerd dat het praktisch onmogelijk is om vanaf dichtbij (60 cm) langdurig in de lichtbundel te kijken

Wat de toen als...?

De projector niet gaat branden :

• Tijdens de dagfunctie staat de schemerwaarde ingesteld op de nachtfunctie.
• Opnieuw bijstellen.
• Verkeerde instelling van de detectiezone.
• Opnieuw bijstellen.

De projector gaat niet uit :

• Continue beweging in de detectiezone.
• De detectiezone controleren, deze eventueel opnieuw instellen of verhullen.

De projector gaat doorlopend aan en uit :

• Er verplaatsen zich dieren in de detectiezone.
• De gevoeligheid wijzigen.

De projector gaat zomaar branden :

• De wind beweegt de bomen en heesters in de detectiezone.
• De zone wijzigen.
• Detectie van auto's die langs rijden.
• De zone wijzigen.
• Kleine temperatuurveranderingen als gevolg van de weersomstandigheden (wind, regen, sneeuw).
• De zone wijzigen of het apparaat op een andere plek monteren.

ENERG Y IJA IE IA енергия · евергейа A++ A+ A B C D E 75 kWh/1000h

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur).

Dit merkteken op het product of het bijbehorende

■ informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruikssduur. Om mogelijke schade aan het milieu of de menselijke gezondheld door ongecontroleerde afvalverwijderling te voorkomen, moet u dlt product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materlaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vermeneen waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancler en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met ander bedrijfsaval voor verwijdering.

Te gebruiken in geheel Europa
