Type de produit	Détecteur de mouvement avec projecteur LED
Marque	Hager
Modèle	EE600
Dimensions (L x H x P)	322 x 150 x 257 mm
Alimentation	230 V~ +10/-15% 50/60Hz / 240 V~ +/-6% 50/60Hz
Puissance	60 W (équivalent 300 W incandescent)
Flux lumineux	3400 lumens
Température de couleur	5700 K
Angle de détection	220°/360°
Portée de détection frontale	12 m
Réglage du seuil crépusculaire	5 ... 1000 lux
Réglage de la durée de fonctionnement	5 secondes à 15 minutes
Indice de protection	IP55
Classe d'isolation	II
Température de fonctionnement	-20°C à +45°C
Température de stockage	-20°C à +60°C
Fonctions principales	Détection infrarouge, allumage automatique, temporisation réglable, réglage de luminosité, sensibilité réglable, télécommande optionnelle
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation par un électricien qualifié. Protection obligatoire : fusible 10A gG/gl ou disjoncteur 16A courbe C ou B.
Pièces détachées et réparabilité	Source lumineuse non remplaçable ; en fin de vie, l'ensemble du luminaire doit être remplacé.
Informations générales	Conforme CE, utilisable partout en Europe. Hauteur d'installation optimale : 2,5 m.

FOIRE AUX QUESTIONS - EE600 HAGER

Comment régler la temporisation du détecteur ?

Utilisez le potentiomètre ①. Tournez-le pour régler la durée d'éclairage de 5 secondes à 15 minutes après la dernière détection.

Comment ajuster le seuil de luminosité ?

Tournez le potentiomètre ② pour régler le niveau de luminosité auquel le détecteur s'enclenche, de 5 à 1000 lux. En position 'auto test', les réglages sont prédéfinis.

Comment tester la zone de détection ?

Mettez le potentiomètre ② sur 'auto test'. Le mode test dure 3 minutes : chaque mouvement allume la lumière 1 seconde. Après 3 minutes sans mouvement, le détecteur revient en mode normal.

Que faire si le projecteur ne s'allume pas ?

Vérifiez le réglage du seuil crépusculaire : s'il est sur fonctionnement nocturne, ajustez-le. Assurez-vous également que la zone de détection est correctement orientée et non obstruée.

Que faire si le projecteur ne s'éteint pas ?

Un mouvement continu dans la zone de détection peut maintenir l'éclairage. Contrôlez la zone, réajustez-la ou utilisez les obturateurs pour la masquer.

Puis-je utiliser une télécommande avec ce détecteur ?

Oui, la télécommande optionnelle (réf. EE806/52900) permet de régler temporisation, luminosité, sensibilité, etc. Placez le potentiomètre ② sur 'auto test' pour utiliser la télécommande.

Quelle est la hauteur d'installation recommandée ?

La hauteur optimale d'installation est de 2,5 mètres pour une détection efficace.

Comment délimiter la zone de détection ?

Utilisez les obturateurs sécables fournis pour masquer certaines parties du détecteur et réduire l'angle de détection.

Que faire si des animaux déclenchent le détecteur ?

Réduisez la sensibilité à l'aide du potentiomètre ③. Vous pouvez également modifier la zone de détection ou rehausser l'appareil.

Comment éliminer ce produit en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Rapportez-le à un point de collecte pour déchets électroniques ou contactez votre distributeur pour le recyclage conformément à la réglementation locale.

MODE D'EMPLOI EE600 HAGER

Réglages.... 3 Contratéristiques techniques.... 5

Caracteristiques techniques.... 5

Inhalt

Beschreibung 11

Installation 12

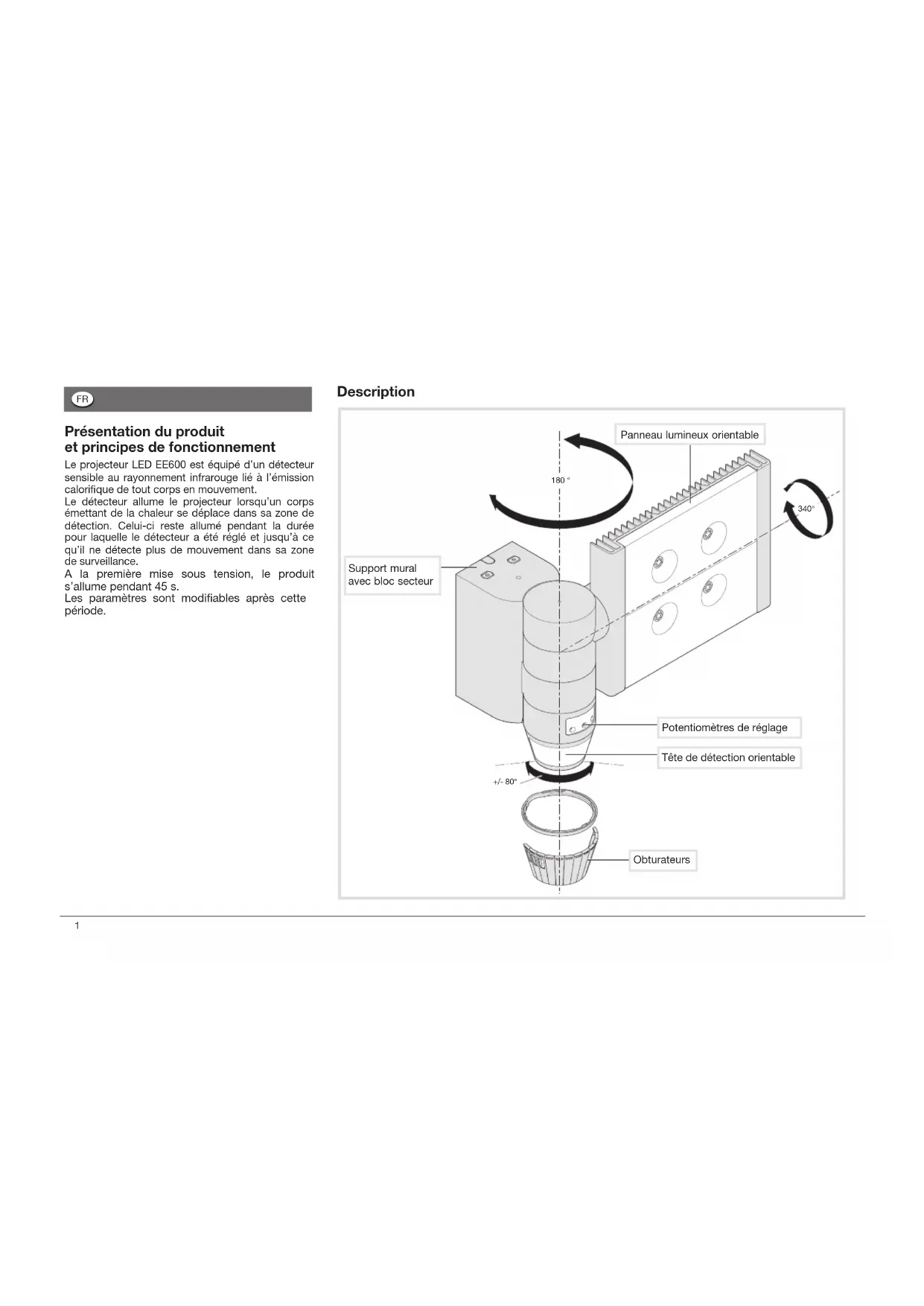

Présentation du produit et principes de fonctionnement

Le projecteur LED EE600 est équipé d'un détecteur sensible au rayonnement infrarouge lié à l'émission calorifique de tout corps en mouvement.

Le détecteur allume le projecteur lorsqu'un corps émettant de la chaleur se déplace dans sa zone de détection. Celui-ci reste allumé pendant la durée pour laquelle le détecteur a été réglé et jusqu'à ce qu'il ne détecte plus de mouvement dans sa zone de surveillance.

A la première mise sous tension, le produit s'allume pendant 45 s.

Les paramètres sont modifiables après cette période.

Description

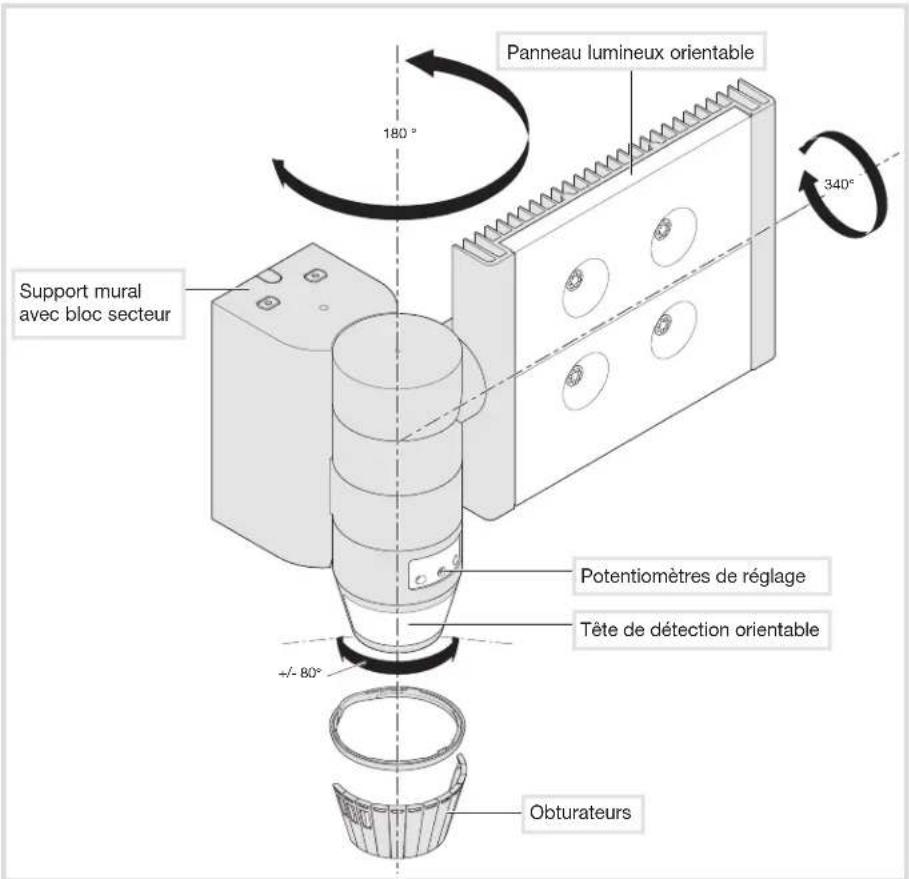

Panneau lumineux orientable 180° 340° Support mural avec bloc secteur Potentiomètres de réglage Tête de détection orientable +/- 80° Obturateurs

Installation

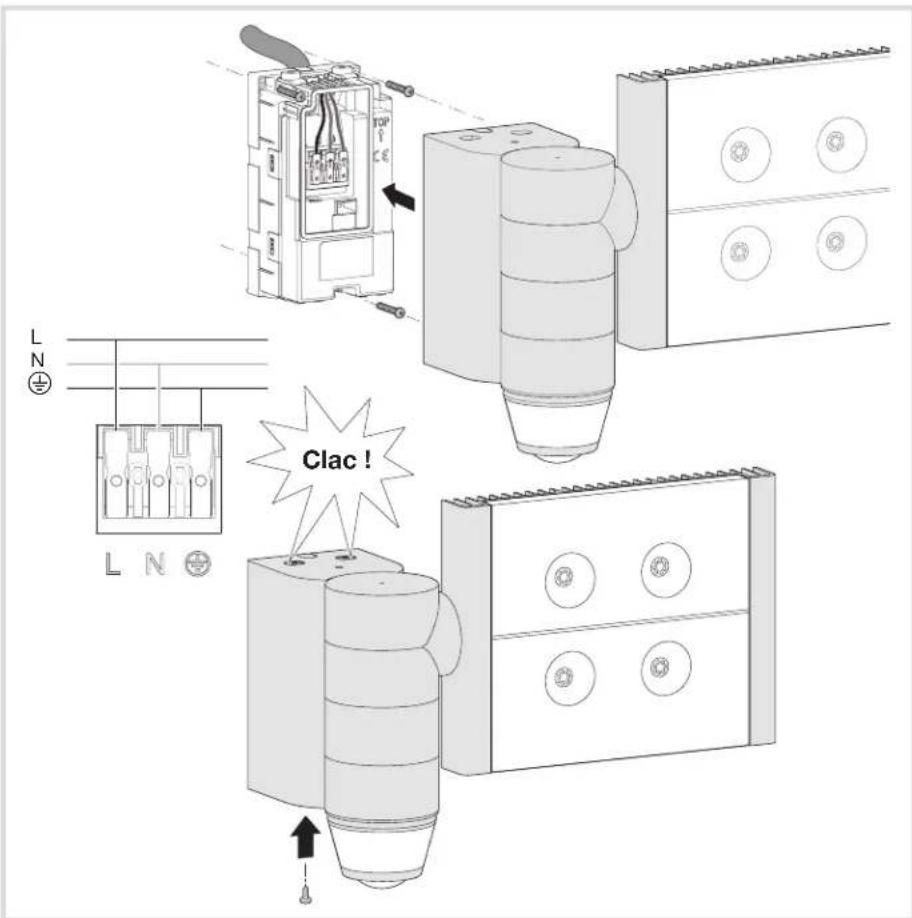

1- Visser le bloc au mur
2- Câbler selon le schéma
3- Clipser le projecteur sur le bloc (le clac confirme la fermeture)
4- Visser le projecteur sur le bloc (vis derrière la tête de détection).

Dimensions

150 mm 322 mm 180 mm 257 mm

Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.

Temporisation Luminosité Sensibilité (durée de l'éclairement) (modification de la portée) ① ② ③ 30s 5min lux 15 min auto test - +

Test et validation de la zone de détection

Mettre le potentiomètre ② en mode "test" et si besoin, utiliser les obturateurs fournis pour délimiter la zone de détection.

La hauteur d'installation optimale est de 2,5m. Le champ de détection doit rester libre.

Le mode "test" est disponible pour une durée de 3 minutes. Chaque mouvement détecté enclenche la lumière pendant 1 seconde. Après 3 minutes sans détection de mouvement, le produit revient en fonctionnement normal.

Fonctionnement "normal" (marche/arrêt)

Le panneau lumineux s'allume dès lors que le niveau de luminosité défini par le potentiomètre ② est jugé insuffisant et qu'un mouvement est détecté. Après détection, la lumière reste allumée pendant la durée prédéfinie par le potentiomètre ①. La temporisation est relancée après chaque détection.

Remarque : lorsque le potentiomètre ② est sur "auto test", les réglages sont prédéfinis (voir tableau suivant).

Action Réglages Potentiomètre
Utiliser les réglages Auto (usine)ou régler par latélécommandepour allumer automatiquementla lumière durantun temps défini.	Réglages AutoMettre le potentiomètre Luxsur “auto test”.Les réglages sont prédéfinis :Lux = Ⓔ, (fonctionnement nocturne uniquement)temps = 3 min,sensibilité = max.Réglages télécommande(Réglages manuels inhibés).
Allumer automatiquementla lumière durantun temps défini.	Réglages installateur
Allumerbrièvementla lumière.	Impulsion ∩Réglages Auto disponiblesavec durée = 5 s.(non modifiable).
Tester et valider lazone de détection.	Mode testDéplacer le potentiomètre 2jusqu’à “auto test”.Sur cette position latélécommande peut être utilisée.Après 3 minutes sans détectionde mouvement, le produit revienten fonctionnement normal.
Ajuster lasensibilité.	Permet de régler la portéepour éviter les perturbations.

Utilisation de la télécommande (option, réf. EE806/ 52900)

Le détecteur reçoit des commandes de la télécommande quand le potientiomètre ② est sur la position "auto test". Si le potentiomètre est mis sur une autre valeur, retour au réglage manuel.

La LED du détecteur s'allume pour confirmer le signal avec la télécommande.

Elle clignote rapidement pendant 2 s à réception d'un ordre et 5 s pour un reset. Quand une commande n'est pas autorisée, la LED s'allume pendant 1 s.

Les réglages disponibles sont :

• temporisation
• niveau de luminosité
• sensibilité
• marche/arrêt
• vacances
• auto
• reset (retour aux réglages usine)
• test.

Position du potentiomètre	Valeurs en lux
	≤ 5
/	≈ 50/60
	< 1000

Spécifications techniques

Puissance : env. 60 W (300W incandescent)

Couleur de la lumière : 5700 kelvin

Flux lumineux : 3400 lumen

Alimentation : 230 V\~ +10/-15% 50/60Hz

240 V\~ +/-6% 50/60Hz

Protection obligatoire : fusible 10AgG/gl ou disjoncteur 16A courbe C ou courbe B

Classe d'isolation : II

Cable préconisé : U1000R02V3G1.5

Raccordement par bornes Sanvis : 1 ... 1,5 mm ^2

Indice de protection : IP55

Température de fonctionnement : -20 ... +45 °C

Température de stockage : -20 ... +60 °C

Angle de détection : 220/360°

Distance de détection frontale : 12m

Réglage du seuil crépusculaire : 5 ... 1000 lux

Réglage de la durée de fonctionnement :

5 s ... 15 min

Accessoires : obturateurs sécables, vis de fixation.

Altitude maximale d'utilisation : 2000 m

La source lumineuse de ce luminaire n'est pas remplaçable; lorsque la source lumineuse atteint sa fin de sa vie, le luminaire entier doit être remplacé.

Il convient que le luminaire soit positionné de telle manière que le regard prolongé du luminaire à une distance inférieure à 60 cm ne soit pas attendu.

Que faire si...

Le projecteur ne s'allume pas :

• En fonctionnement diurne, le réglage de crépuscularité est positionné sur fonctionnement nocturne.
• Ajuster à nouveau.
• Réglage incorrect de la zone de détection.
• Ajuster à nouveau.

Le projecteur ne s'éteint pas :

• Mouvement continu dans la zone de détection.
• Contrôler la zone de détection, éventuellement la régler à nouveau ou la masquer.

Le projecteur s'allume et s'éteint continuellement :

• Des animaux se déplacent dans la zone de détection.
• Modifier la sensibilité.

Le projecteur s'allume involontairement :

• Le vent agite des arbres et des arbustes dans la zone de détection.
• Modifier la zone.
• Détection de voitures passant sur la chaussée.
• Modifier la zone.
• Variations subites de température dues aux intempéries (vent, pluie, neige).
• Modifier la zone ou monter l'appareil à un autre endroit.

ENERG Y IJA IE IA енергия · евергейа A++ A+ A B C D E 75 kWh/1000h

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renselgner auprès de leur ma- rie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe

CE et en Suisse
