MANUAL DE UTILIZADOR EE600 HAGER

Índice Apresentação ...................................................... 31 Instalação

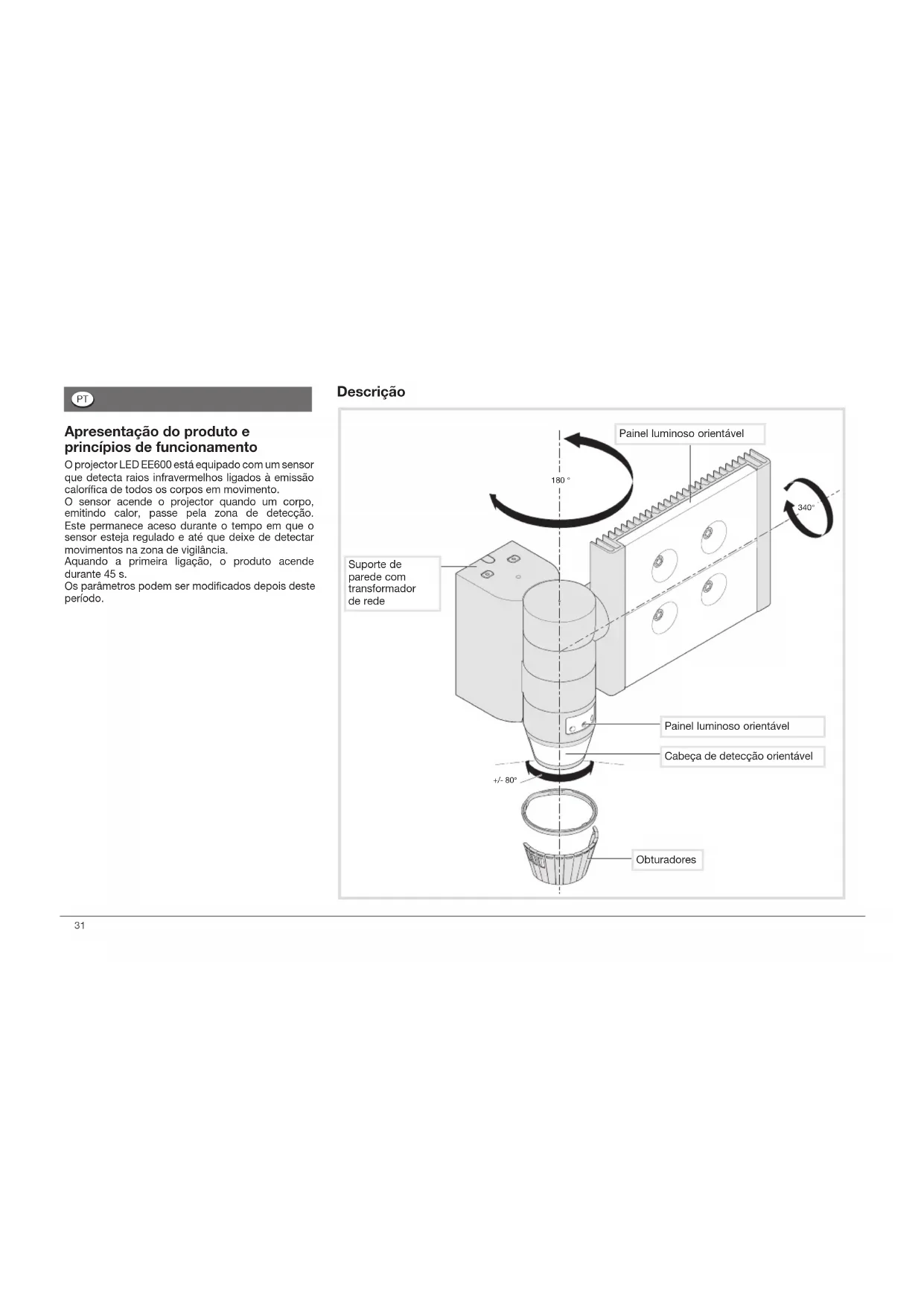

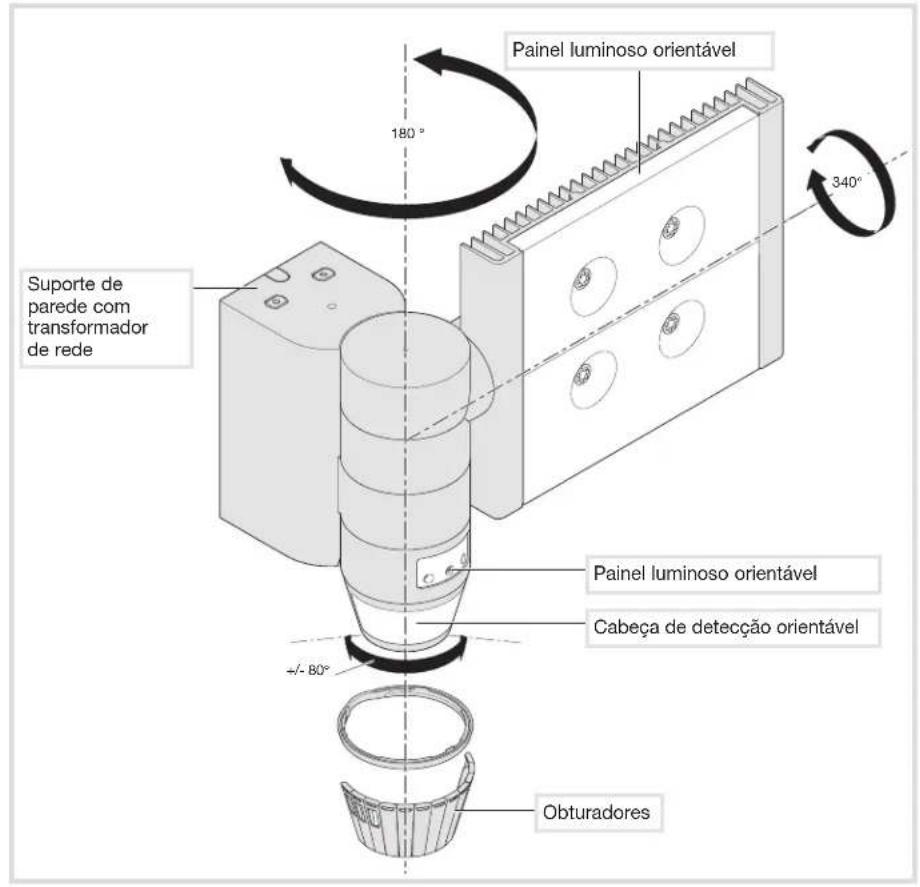

r180 ° 200° 180° 340° +/- 80° Apresentação do produto e princípios de funcionamento O projector LED EE600 está equipado com um sensor que detecta raios infravermelhos ligados à emissão caloríca de todos os corpos em movimento. O sensor acende o projector quando um corpo, emitindo calor, passe pela zona de detecção. Este permanece aceso durante o tempo em que o sensor esteja regulado e até que deixe de detectar movimentos na zona de vigilância. Aquando a primeira ligação, o produto acende durante 45 s. Os parâmetros podem ser modicados depois deste período. Painel luminoso orientável Suporte de parede com transformador de rede Cabeça de detecção orientável Descrição Painel luminoso orientável Obturadores

2- Efectuar a ligação dos cabos conforme

3- Encaixar o projector no bloco

(o clique conrma o fecho).

4- Aparafusar o projector ao bloco

(parafuso atrás da cabeça de detecção). Dimensões 322 mm 150 mm 180 mm 257 mm 322 mm 150 mm 180 mm 257 mm O aparelho deve ser instalado unicamente por um instalador electricista de acordo com as normas de instalação em vigor no país.

tLuminosidade Sensibilidade (modicação do alcance) Temporização (duração da iluminação) Regulações Zona de detecção Teste e validação da zona de detecção Colocar o potenciómetro 2 em modo «Test» e, caso seja necessário, utilizar os obturadores fornecidos para delimitar a zona de detecção. O modo «Test» está disponível durante 3 minutos. Cada movimento detectado liga a luz durante 1 segundo. Após 3 minutos sem detecção de movimento, o produto regressa ao funcionamento normal. Funcionamento “Normal” (ligar/desligar) O painel luminoso acende assim que o nível de luminosidade denido pelo potenciómetro 2 seja considerado insuciente e que um movimento seja detectado. Após a detecção, a luz permanece acesa durante o tempo predenido pelo potenciómetro 1. A temporização reinicia após cada detecção. Observação : quando o potenciómetro 2 está em modo «auto test», as regulações estão predenidas (ver o quadro seguinte). ech30%

A altura de instalação ideal é de 2,5 m. O campo de detecção deve permanecer desobstruído. ech40% vue 30-30° cfgfct vue 30-30° vue 30-30° cfgfct

b c 8 m 12 m Ø 6 m 2,5 m 33Utilização do telecomando (opcional, ref.ª EE806/ 52900) O sensor recebe os comandos do telecomando quando o potenciómetro 2 está na posição «auto test». Se o potenciómetro for colocado noutro valor, regressa à regulação manual. O LED do sensor acende para conrmar o sinal com o telecomando. O LED ca intermitente de forma rápida durante 2 s aquando da recepção de um comando e 5 s aquando de uma reinicialização. Quando um comando não é permitido, o LED acende durante 1 s. As regulações disponíveis são : - temporização, - nível de luminosidade, - sensibilidade - ligar/desligar - férias - «auto» - reinicialização (reposição das regulações de fábrica) - «test». Acção Regulações Potenciómetro Utilizar as regulações Auto (fábrica) ou ajustar com o telecomando para acender automaticamente a luz durante um tempo denido. Regulações Auto Coloque o potenciómetro Lux no modo «auto test». As regulações estão predenidas : Lux = , (funcionamento nocturno unicamente) tempo = 3 min, sensibilidade = máx. Regulações do telecomando (Regulações manuais inibidas). Acender automaticamente a luz durante um tempo denido. Regulações do instalador Acender a luz durante um curto espaço de tempo. Impulso Regulações «Auto» disponíveis com duração = 5 s. (não modicável). Testar e validar a zona de detecção. Modo «test» Rodar o potenciómetro 2 até ao modo «auto test». Nesta posição pode utilizar o telecomando. Após 3 minutos sem detecção de movimento, o produto regressa ao funcionamento normal. Ajustar a sensibilidade. Permite regular o alcance para evitar perturbações. Posição do potenciómetro Valor em Lux ≤ 5 ≈ 50/ 60 < 1000

tEspecicações técnicas Potência : cerca de 60 W (300 W incandescente) Cor da luz : 5700 kelvin Fluxo luminoso : 3400 lumen Alimentação : 230 V~ +10/-15% 50/60Hz 240 V~ +/-6% 50/60Hz Protecção obrigatória : fusível 10AgG/gl ou disjuntor 16A curva C ou curva B Classe de isolamento : II Cabo recomendado : U1000R02V3G1.5 Ligação através de bornes Sanvis : 1 … 1,5 mm2 Índice de protecção : IP55 Temperatura de funcionamento : -20 … +45 °C Temperatura de armazenamento : -20 … +60 °C Ângulo de detecção : 220/360° Distância de detecção frontal : 12 m Regulação do limite crepuscular : 5 … 1000 lux Regulação da duração do funcionamento : 5 s … 15 min Acessórios : obturadores divisíveis, parafusos de xação. Altitude máxima de utilização : 2000 m A fonte luminosa desta luminária não é substituível; quando a fonte luminosa atingir o seu m de vida toda a luminária terá de ser substituída. A luminária deve ser posicionada de modo a que não seja expectável o olhar prolongado sobre a mesma a menos de 60 cm. Como proceder se... O projector não acender :

• Em funcionamento diurno, a regulação da crepuscularidade está posicionado no funcionamento nocturno. - Voltar a ajustar.

• Regulação incorrecta da zona de detecção. - Voltar a ajustar. O projector não apagar :

• Movimento contínuo na zona de detecção. - Vericar a zona de detecção, eventualmente terá de a voltar a regular ou ocultar. O projector acender e apagar continuamente :

• Deslocação de animais na zona de detecção. - Modicar a sensibilidade. O projector acender involuntariamente :

• O vento agita árvores e arbustos na zona de detecção. - Modicar a zona.

• Detecção de viaturas que passam pela faixa de rodagem. - Modicar a zona.

• Variações súbitas de temperatura causadas por intempéries (vento, chuva, neve). - Modicar a zona ou montar o aparelho noutro local. Utilizável em toda a Europa
