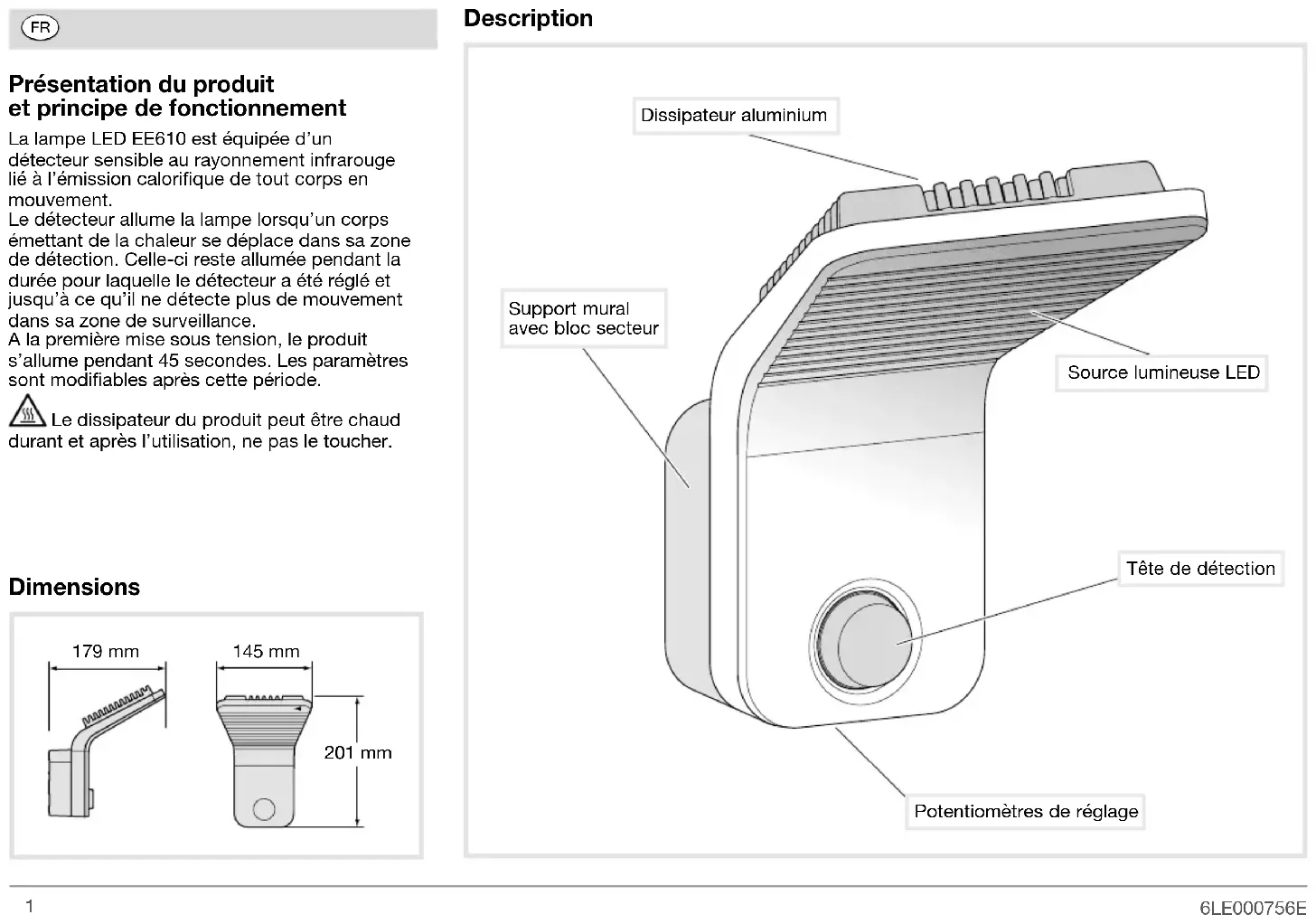

Présentation du produit et principe de fonctionnement
La lampe LED EE610 est équipée d'un détecteur sensible au rayonnement infrarouge lié à l'émission calorifique de tout corps en mouvement.
Le détecteur allume la lampe lorsqu'un corps émettant de la chaleur se déplace dans sa zone de détection. Celle-ci reste allumée pendant la durée pour laquelle le détecteur a été réglé et jusqu'à ce qu'il ne détecte plus de mouvement dans sa zone de surveillance.
A la première mise sous tension, le produit s'allume pendant 45 secondes. Les paramètres sont modifiables après cette période.
Le dissipateur du produit peut être chaud durant et après l'utilisation, ne pas le toucher.

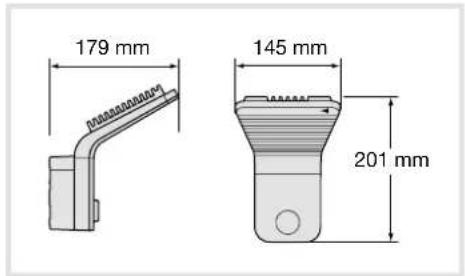

Dimensions
Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Veiller à effectuer toutes les manipulations hors tension.
Installation
- Insérer le câble dans le passe-câble ① afin de faciliter l'accès aux câbles lors du montage.
- Visser la plaque murale ② au mur à l'aide des 2 vis et chevilles fournies ③.
- Câbler selon le schéma de raccordement ④. Le bornier Terre est uniquement utilisé pour câbler la Terre.
- Clipser le corps de la lampe ⑤ sur la plaque murale ② (le «clac» confirme la fermeture du boîtier).
- Visser la vis antivol ⑥ située sous la lampe LED.
• Effectuer les réglages (voir pages 3 et 4). - Mettre le cache ⑦ en place.
Démontage
- Placer un tournevis plat dans l'encoche du cache ⑦ et pousser ce dernier vers le mur (\~ 2 mm).
- Presser l'arrière du cache, le faire pivoter et le retirer.
- Dévisser la vis antivol ⑥ située sous la lampe LED.
- Appuyer avec un tournevis plat dans l'encoche supérieure du produit.
- Retirer le corps de la lampe ⑤ de la plaque murale ②.
Installation
Test et validation de la zone de détection
Mettre le potentiomètre Ⓑ en mode "test".
Le mode "test" est disponible pour une durée de 3 minutes. Chaque mouvement détecté enclenche la lumière pendant 1 seconde. Après 3 minutes sans détection de mouvement, le produit revient en fonctionnement normal.
Fonctionnement "normal" (marche/arrêt)
La lampe s'allume dès lors que le niveau de luminosité défini par le potentiomètre (B) est jugé insuffisant et qu'un mouvement est détecté. Après détection, la lumière reste allumée pendant la durée prédéfinie par le potentiomètre (A). La temporisation est relancée après chaque détection.
Remarque: lorsque le potentiomètre Ⓑ est sur "auto test", les réglages sont prédéfinis (voir tableau suivant).
Zone de détection
| Utiliser les réglages Auto (usine) ou régler par la télécommande pour allumer automatiquement la lumière durant un temps défini. | Réglages Auto Mettre le potentiomètre lux sur “auto test”. Les réglages sont prédéfinis : Lux = , (fonctionnement nocturne uniquement) temps = 3 min., sensibilité = min. Réglages télécommande (réglages manuels inhibés). |  |
| Allumer automatiquement la lumière durant un temps défini. | Réglages installateur |  |
| Allumer brièvement la lumière. | Impulsion Réglages Auto disponibles avec durée = 5 sec. (non modifiable). |  |
| Tester et valider la zone de détection. | Mode test Déplacer le potentiomètre jusqu’à “auto test”. Sur cette position la télécommande peut être utilisée. Après 3 minutes sans détection de mouvement, le produit revient en fonctionnement normal. |  |
Utilisation de la télécommande (option: réf. EE806/52900)
Le détecteur reçoit des commandes de la télécommande quand le potentiomètre (B) est sur la position "auto test". Si le potentiomètre est mis sur une autre valeur, retour au réglage manuel. La LED du détecteur s'allume pour confirmer le signal avec la télécommande. Elle clignote rapidement pendant 2 secondes à réception d'un ordre et 5 secondes pour un reset. Quand une commande n'est pas autorisée, la LED s'allume pendant 1 seconde.
Réglages disponibles:
- temporisation;
- niveau de luminosité ;
- sensibilité (zone de détection) ;
- marche/arrêt;
- vacances;
- auto;
- reset (retour aux réglages usine) ;
- test.
| Position du potentiomètre | Valeurs en lux |
| ≤ 5 | |
| ≈ 50/60 | |
| >1000 |
Caractéristiques techniques
Couleur de la lumière 4 000 kelvin
Flux lumineux 1100 lumen
Alimentation 230V\~ +10/-15% 50/60Hz
240V\~+/-6% 50/60Hz
Altitude max. d'installation 2000 m
Protection obligatoire fusible 10AgG/gl
ou disjoncteur 16A courbe C ou courbe B
Classe d'isolation II
Cable préconisé U1000R02V3G1.5
Raccordement par bornes sans vis (Sanvis)
1,5... 2,5 mm
Que faire si...
La lampe ne s'allume pas
- En fonctionnement diurne, le réglage de crépuscularité est positionné sur fonctionnement nocturne.
- Ajuster à nouveau.
- Réglage incorrect de la zone de détection.
- Ajuster à nouveau.
La lampe ne s'éteint pas
- Mouvement continu dans la zone de détection.
- Contrôler la zone de détection et éventuellement la régler à nouveau.
La lampe s'allume et s'éteint continuellement
- Des animaux se déplacent dans la zone de détection.
- Contrôler la zone de détection.
Indice de protection IP55
Température de fonctionnement -25... +50 °C
Température de stockage -30... +70 °C
Angle de détection 140°
Distance de détection frontale 6 m (par défaut)
12 m max. (avec télécommande)
Réglage du seuil crépusculaire 5 ... 1000 lux
Réglage de la durée de fonctionnement
5 s. ... 15 min
Accessoires chevilles et vis de fixation
Tenue au fil incandescent 750°C
La source lumineuse de ce luminaire n'est pas remplaçable; lorsque la source lumineuse
atteint sa fin de sa vie), le luminaire entier doit être remplacé.
Comment éliminer ce produit (déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers.
L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
Utilisable partout en Europe (€) et en Suisse
