Τύπος προϊόντος	Ανιχνευτής κίνησης / παρουσίας παθητικού υπερύθρου (πυροηλεκτρικός)
Μάρκα	Steinel
Μοντέλο	MD IR 4360 (ανιχνευτής κίνησης) / PD IR 4360 (ανιχνευτής παρουσίας)
Τροφοδοσία	220–240 V, 50/60 Hz
Ισχύς σε κατάσταση αναμονής	< 0,1 W
Διαστάσεις (εντοιχισμένη έκδοση - MD/PD IR 4360-8 COM1)	109 × 70 mm (διάμετρος × ύψος)
Διαστάσεις (επιτοίχια έκδοση)	129 × 65 mm (διάμετρος × ύψος)
Εμβέλεια ανίχνευσης (εφαπτομενική, ύψος 2,5 m)	MD/PD IR 4360-8 : 8,5 m ; MD/PD IR 4360-24 : 24,5 m
Εμβέλεια ανίχνευσης (παρουσία, PD)	PD IR 4360-8 : 6,0 m ; PD IR 4360-24 : 7,5 m
Γωνία ανίχνευσης	360°
Ύψος εγκατάστασης	2,5 έως 4 m (βέλτιστο 2,8 m)
Ρυθμιζόμενη καθυστέρηση	5 δευτερόλεπτα έως 60 λεπτά
Όριο ενεργοποίησης (φωτεινότητα)	2 έως 1000 lux (δυνατότητα ημερήσιας λειτουργίας)
Βαθμός προστασίας (επιτοίχια έκδοση)	IP54
Εύρος θερμοκρασίας λειτουργίας	-20 °C έως +50 °C
Ισχύς εξόδου (COM1) - Λαμπτήρες πυράκτωσης / αλογόνου	2000 W
Ισχύς εξόδου (COM1) - LED / ηλεκτρονικά ballast	500 W (μέγ. 50 συσκευές, c < 176 µF)
Ισχύς εξόδου (COM1) - Αλογόνου χαμηλής τάσης	2000 VA
Παράλληλη σύνδεση (μέγ.)	10 ανιχνευτές μέσω L'
Ειδικές λειτουργίες	Ανίχνευση κίνησης και παρουσίας, ρύθμιση φωτεινότητας, χρονοκαθυστέρηση, πλήρως αυτόματες / ημιαυτόματες λειτουργίες, λειτουργία παρουσίασης, χειροκίνητη λειτουργία 4h, τηλεχειριστήριο RC5/RC8, Smart Remote μέσω Bluetooth
Εγγύηση κατασκευαστή	5 έτη

Συχνές ερωτήσεις - MD IR 4360 STEINEL

Ποιος είναι ο τύπος ανιχνευτή Steinel MD IR 4360;

Το Steinel MD IR 4360 είναι ένας παθητικός ανιχνευτής κίνησης υπερύθρων (πυροηλεκτρικός) σχεδιασμένος για εσωτερική χρήση, κυρίως για τοποθέτηση σε οροφή. Ανιχνεύει κινήσεις μέσω θερμικής ακτινοβολίας.

Πώς ρυθμίζω την εμβέλεια ανίχνευσης του MD IR 4360;

Η εμβέλεια μπορεί να ρυθμιστεί με το προσαρμοζόμενο κάλυμμα που παρέχεται. Για να το κάνετε, αποσυνδέστε την τροφοδοσία, αφαιρέστε τον φακό και κόψτε τα τμήματα του καλύμματος για να καλύψετε τις επιθυμητές περιοχές. Αυτό περιορίζει το πεδίο ανίχνευσης.

Ποια είναι η διαφορά μεταξύ των μοντέλων MD και PD;

Το MD (ανιχνευτής κίνησης) ανιχνεύει κινήσεις, ενώ το PD (ανιχνευτής παρουσίας) διαθέτει μια πρόσθετη ζώνη παρουσίας πιο ευαίσθητη για την ανίχνευση μικρών κινήσεων, όπως αυτές ενός καθισμένου ατόμου.

Πώς συνδέω τον ανιχνευτή παράλληλα με άλλους;

Η παράλληλη σύνδεση γίνεται μέσω του ακροδέκτη L'. Μπορούν να συνδεθούν έως 10 ανιχνευτές. Όταν ενεργοποιηθεί ένας ανιχνευτής, ανάβουν όλοι οι λαμπτήρες του δικτύου και όλοι οι ανιχνευτές μεταβαίνουν σε ημερήσια λειτουργία.

Ποιες ρυθμίσεις είναι διαθέσιμες μέσω του τηλεχειριστηρίου RC5 ή RC8;

Το τηλεχειριστήριο RC5 (EAN 4007841 592806) επιτρέπει χειροκίνητη λειτουργία 4 ωρών και επαναφορά. Το RC8 (EAN 4007841 559410) προσφέρει επιπλέον ρύθμιση χρονοκαθυστέρησης, ορίου ενεργοποίησης, λειτουργίας δοκιμής και επιλογή μεταξύ ημερήσιας και νυχτερινής λειτουργίας.

Μπορώ να ελέγξω τον ανιχνευτή μέσω smartphone;

Ναι, μέσω της εφαρμογής Smart Remote που διατίθεται σε iOS και Android. Η σύνδεση γίνεται μέσω Bluetooth. Η εφαρμογή επιτρέπει ρύθμιση χρονοκαθυστέρησης, ορίου φωτεινότητας, ενεργοποίηση λειτουργίας δοκιμής, χειροκίνητη λειτουργία 4 ωρών και επαναφορά της συσκευής.

Ποιο είναι το βέλτιστο ύψος εγκατάστασης;

Το ύψος εγκατάστασης είναι μεταξύ 2,5 και 4 m, με βέλτιστο ύψος τα 2,8 m. Σε αυτό το ύψος, η εφαπτομενική εμβέλεια ανίχνευσης φτάνει τα 8,5 m (μοντέλο -8) ή 24,5 m (μοντέλο -24).

Πώς καθαρίζω τον ανιχνευτή Steinel MD IR 4360;

Ο καθαρισμός πρέπει να γίνεται μόνο στεγνά με ένα μαλακό πανί. Μη χρησιμοποιείτε ποτέ νερό ή απορρυπαντικό, καθώς μπορεί να προκληθεί ζημιά στη συσκευή ή κίνδυνος ηλεκτροπληξίας.

Ποια είναι η μέγιστη ισχύς των συνδεδεμένων λαμπτήρων;

Η έξοδος COM1 δέχεται: 2000 W για λαμπτήρες πυράκτωσης/αλογόνου, 500 W για LED (μέγ. 50 συσκευές με χωρητικότητα<176 µF), και 2000 VA για αλογόνου χαμηλής τάσης.

Τι κάνω αν το φως δεν σβήνει;

Ελέγξτε πρώτα τη ρύθμιση του ορίου φωτεινότητας: αν είναι πολύ υψηλό, μειώστε το. Η χρονοκαθυστέρηση μπορεί επίσης να είναι σε εξέλιξη. Περιμένετε να λήξει ή μειώστε την. Τέλος, ενοχλητικές πηγές θερμότητας (καλοριφέρ, ζώα, παράθυρα) μπορεί να προκαλούν ψευδείς ενεργοποιήσεις. Ελέγξτε τη ζώνη ανίχνευσης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MD IR 4360 STEINEL

1. Σχετικά με αυτό το έγγραφο 392
2. Γενικές υποδείξεις ασφάλειας 392
3. Περιγραφή συσκευής 393
4. Ηλεκτρική σύνδεση 405
5. Συναρμολόγηση 409
6. Λειτουργία 417
7. Συντήρηση και Φροντίδα 421
8. Απόσυρση 421
9. Εγγύηση κατασκευαστή 422
10. Τεχνικά δεδομένα 424
11. Αποκατάσταση βλάβης 425

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων!

Προειδοποίηση ενώπιον κινδύνου λόγω ρεύματος!

Προειδοποίηση ενώπιον κινδύνου λόγω νερού!

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
• Ακολουθείτε τις υποδείξεις ασφαλείας.
  • Φυλάσσετε σε προσβάσιμο μέρος.

– Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

– Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται μόνο από εξειδικευμένο προσωπικό.

– Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
- Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους τεχνικούς.

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς

• Αισθητήρας.
  – Τοποθέτηση σε οροφή σε εσωτερικούς χώρους.
• Παραλλαγή ΑΡ για εξωτοίχια εγκατάσταση.
  – Παραλλαγή UP για ενδοτοίχια εγκατάσταση.
• Παραλλαγή DE για εσωτερική εγκατάσταση οροφής.

Μεγέθη αισθητήρα

Ο αισθητήρας μπορεί να καλύπτει τα ακόλουθα μεγέθη αισθητήρα:

• Kívηση (MD & PD).
• Παρουσία (PD).
• Φωτεινότητα (MD & PD).

Μήκος ηλεκτρικής γραμμής μεταξύ αισθητήρα και πλήκτρου < 50 m.

Αρχή λειτουργίας

Ο ανιχνευτής παρουσίας και κίνησης είναι εξοπλισμένος με πυρο-αισθητήρες. Οι πυρο-αισθητήρες ανιχνεύουν την αόρατη θερμική ακτινοβολία κινούμενων σωμάτων (π.χ. ανθρώπων, ζώων).

Ο ανιχνευτής παρουσίας διαθέτει επιπλέον τομέα πα- ρουσίας, ο οποίος καθιστά εφικτή ευαίσθητη ανίχνευση ακόμα και μικρών κινήσεων. Αυτή η ανιχνευθείσα θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί το ρελέ. Μέσα από εμπόδια, (π.χ. τοίχους, υαλοπίνακες) δεν ανιχνεύεται θερμική ακτινοβολία.

Διεπαφή

COM1: Relais 1

To COM1-Relais ενεργοποιεί φορτία. Γίνεται επεξεργασία και παραγωγή σημάτων.

GR

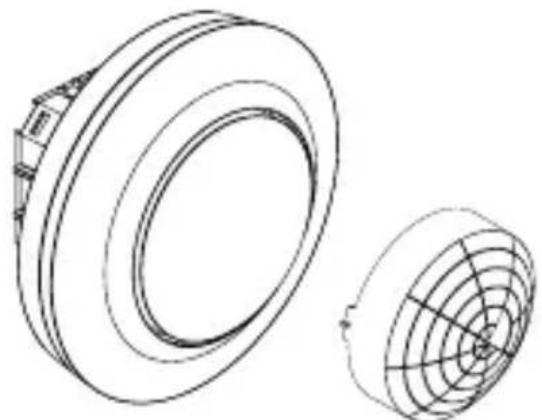

Πακέτο παράδοσης MD / PD IR 4360-8 COM1 ενδοτοίχια

3.1

• 1 Αισθητήρας
• 1 капáki
• 1 φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 οδηγός γρήγορης εκκίνησης (Β)

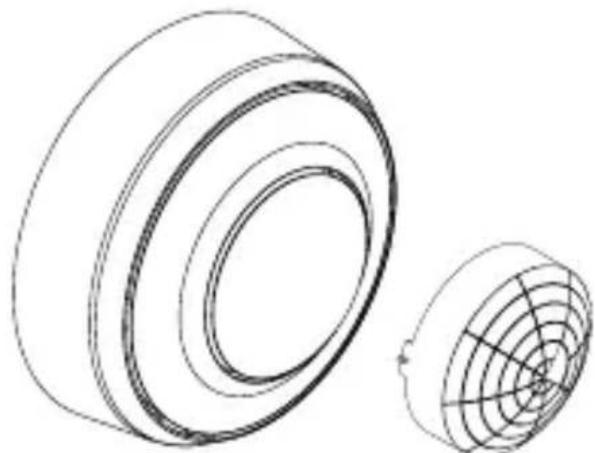

Πακέτο παράδοσης MD / PD IR 4360-8 COM1 εξωτοίχια

3.2

• 1 Αισθητήρας
• 1 капáki
• 1 φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 οδηγός γρήγορης εκκίνησης (Β)

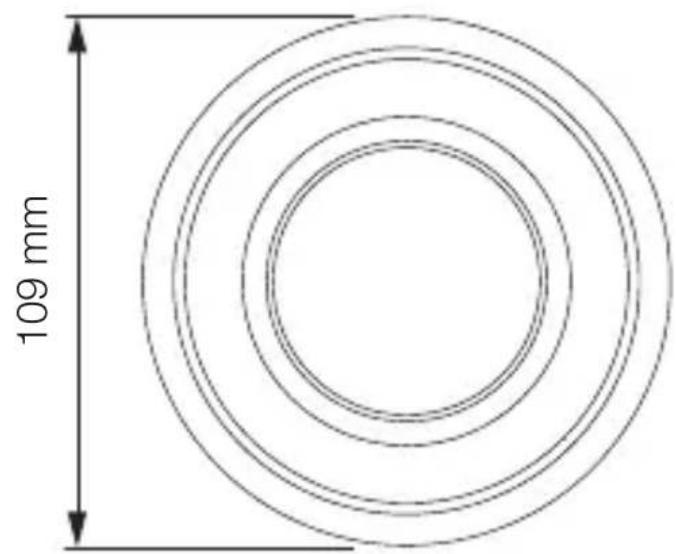

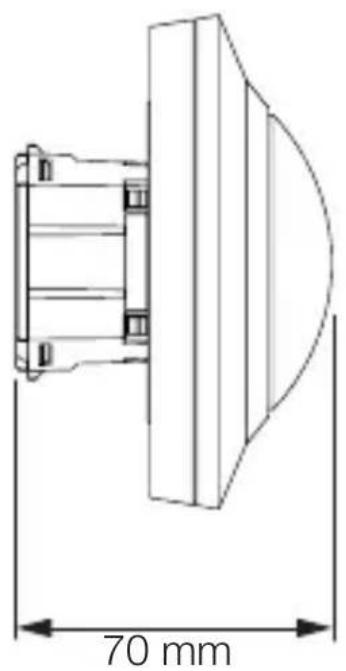

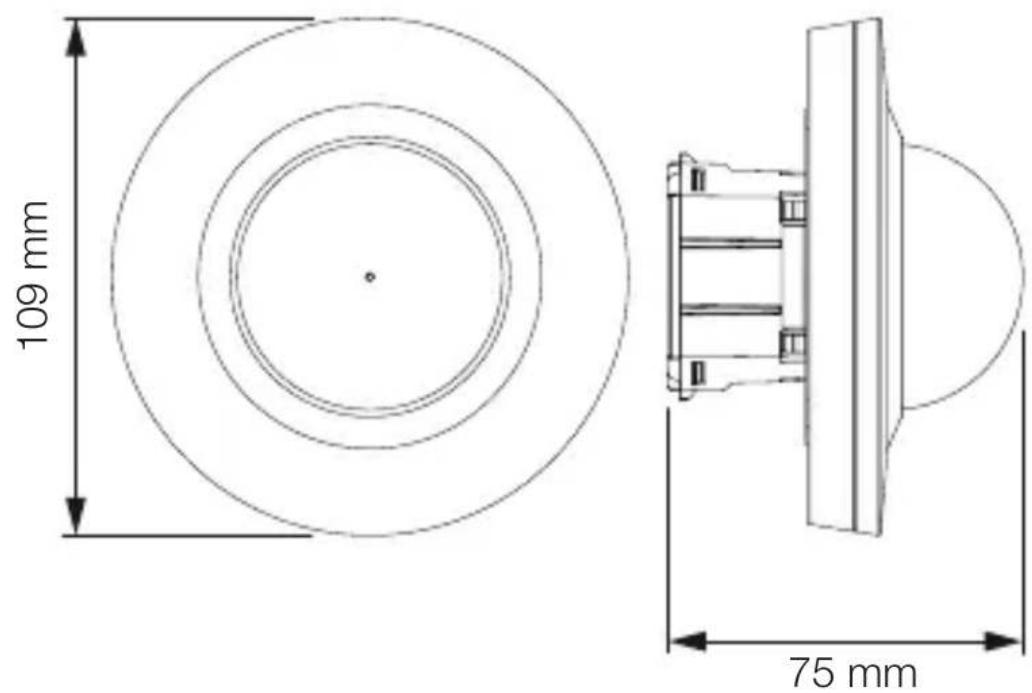

Διαστάσεις προϊόντος MD / PD IR 4360-8 COM1 ενδοτοίχια

3.3

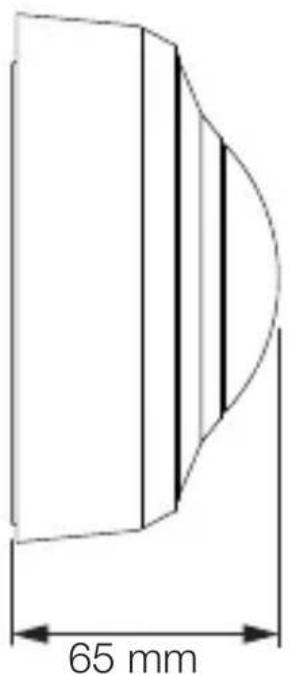

Διαστάσεις προϊόντος MD / PD IR 4360-8 COM1 εξωτοίχια

3.4

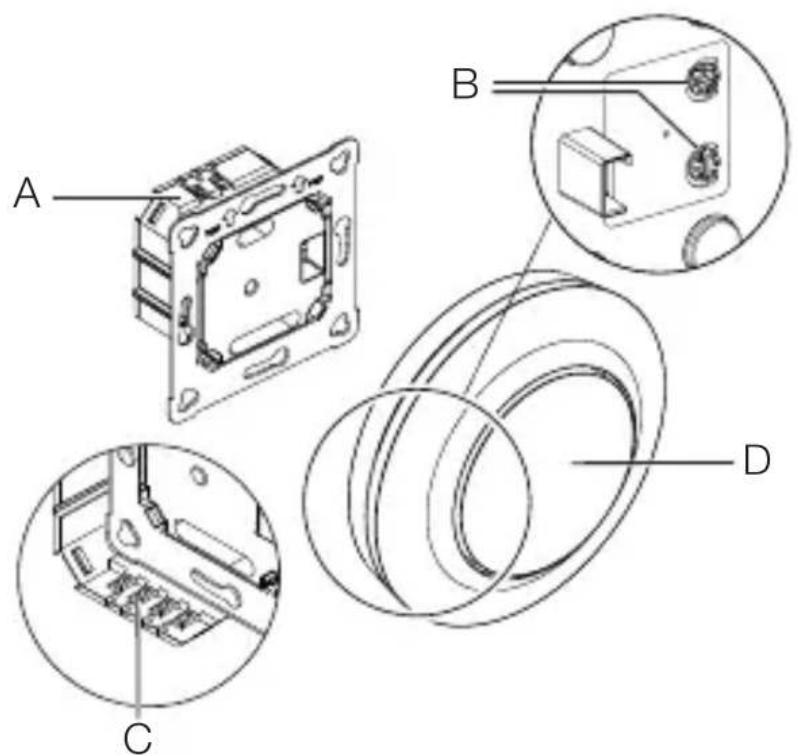

Επισκόπηση συσκευής MD / PD IR 4360-8 COM1 ενδοτοίχια

3.5

A Δομοστοιχείο φορτίου
Β Ακίδα ποτενσιόμετρου
C Ακροδέκτης σύνδεσης
D Δομοστοιχείο αισθητήρα

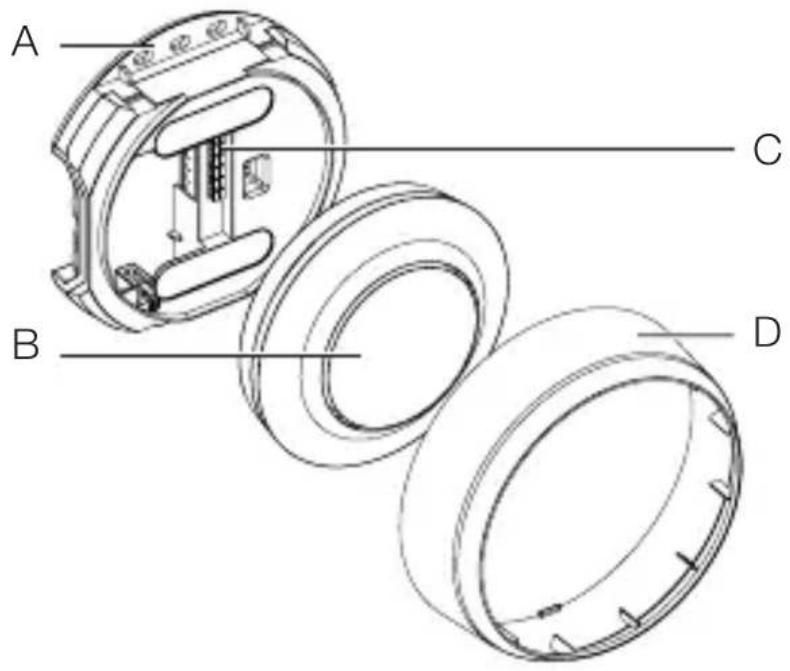

Επισκόπηση συσκευής MD / PD IR 4360-8 COM1 εξωτοίχια

3.6

GR

A Εξωτοίχιος προσαρμογέας
Β Δομοστοιχείο αισθητήρα
C Ακροδέκτης σύνδεσης
D Δακτύλιος κάλυψης

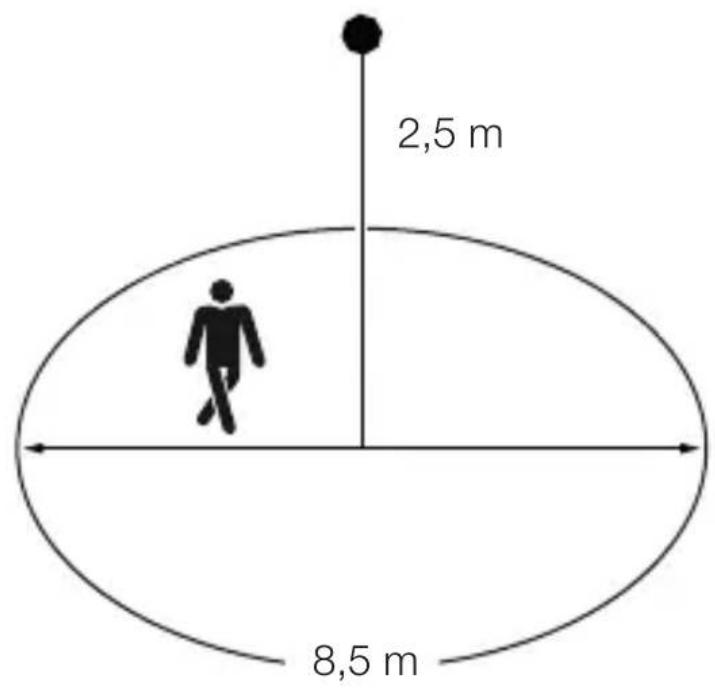

'Ορια ανίχνευσης MD IR 4360-8 COM1

3.7

'Ορια ανίχνευσης PD IR 4360-8 COM1

3.8

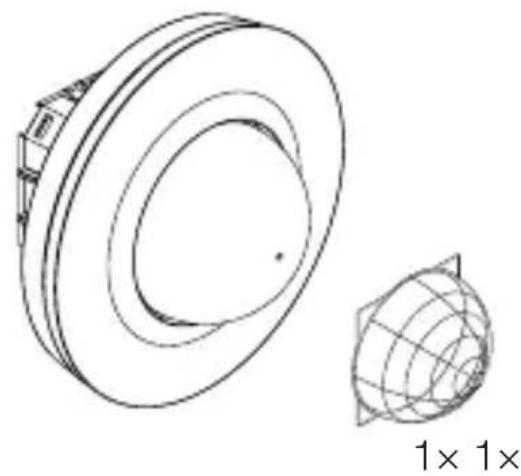

Πακέτο παράδοσης MD / PD IR 4360-24 COM1 ενδοτοίχια

3.9

• 1 Αισθητήρας
• 1 капáki
• 1 φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 οδηγός γρήγορης εκκίνησης (Β)

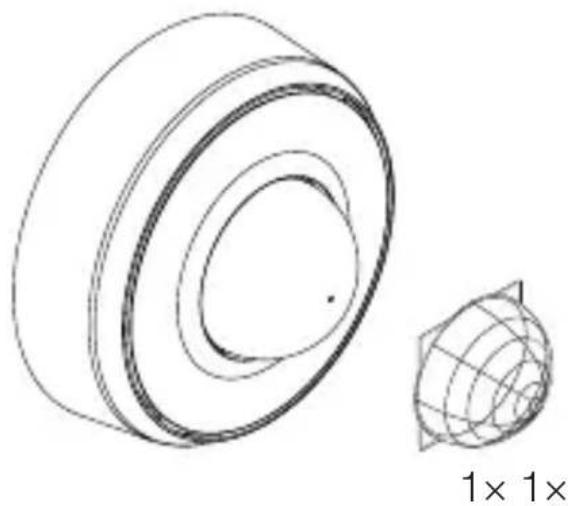

Πακέτο παράδοσης MD / PD IR 4360-24 COM1 εξωτοίχια

3.10

• 1 Αισθητήρας
• 1 капáki
• 1 φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 οδηγός γρήγορης εκκίνησης (Β)

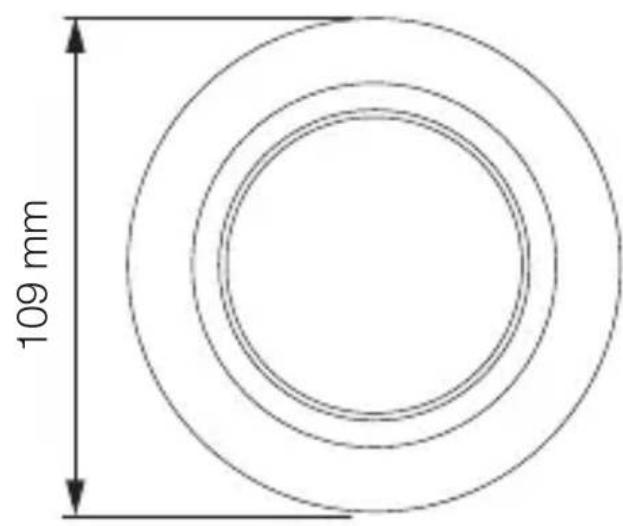

Διαστάσεις προϊόντος MD / PD IR 4360-24 COM1 ενδοτοίχια

3.11

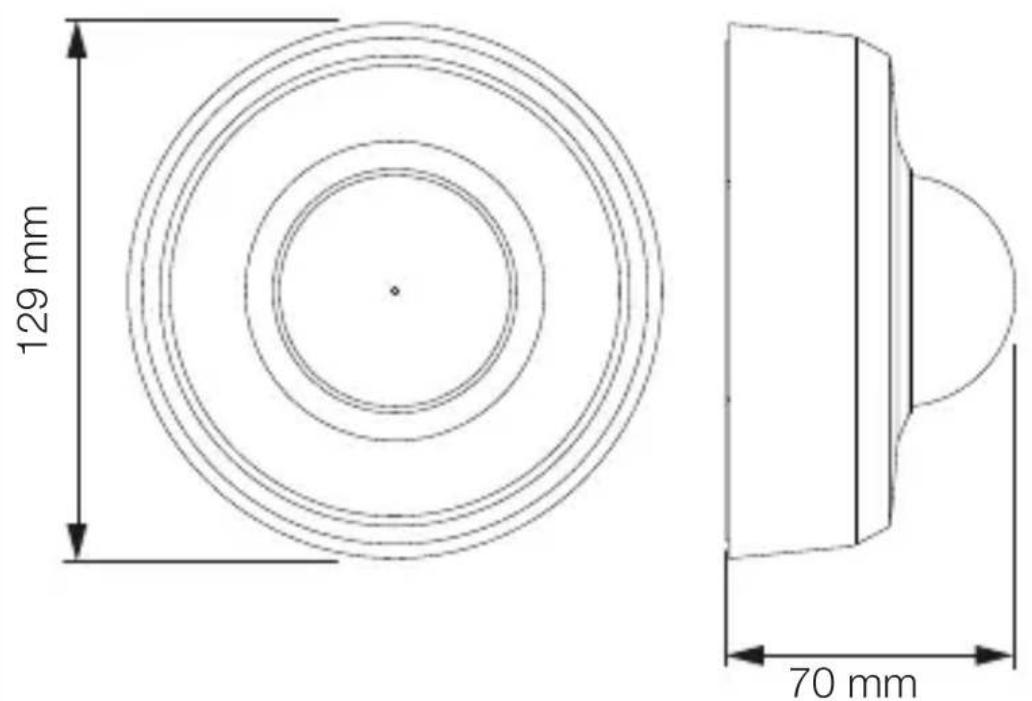

Διαστάσεις προϊόντος MD / PD IR 4360-24 COM1 εξωτοίχια

3.12

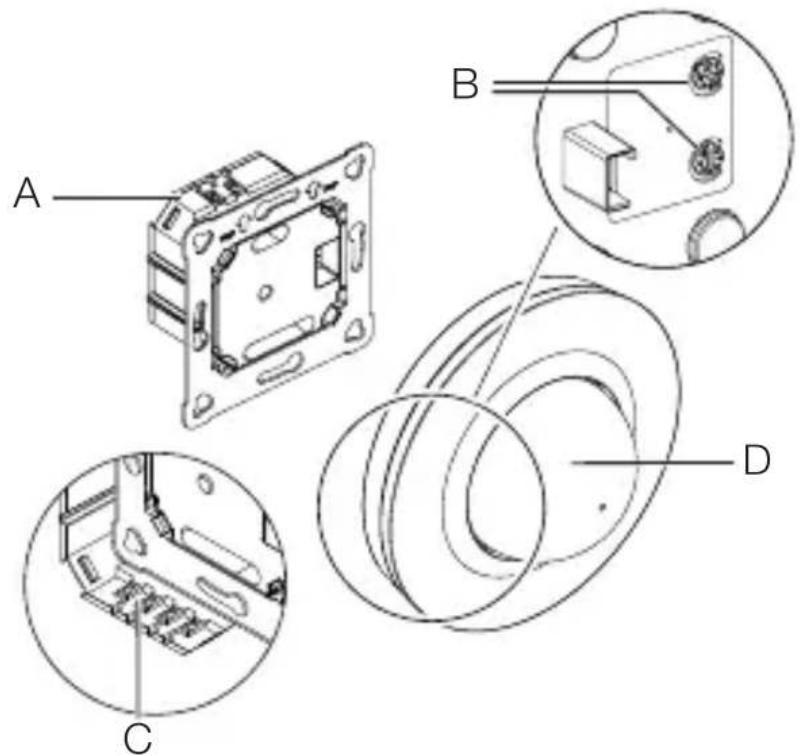

Επισκόπηση συσκευής MD / PD IR 4360-24 COM1 ενδοτοίχια

3.13

A Δομοστοιχείο φορτίου
Β Ακίδα ποτενσιόμετρου
C Ακροδέκτης σύνδεσης
D Δομοστοιχείο αισθητήρα

GR

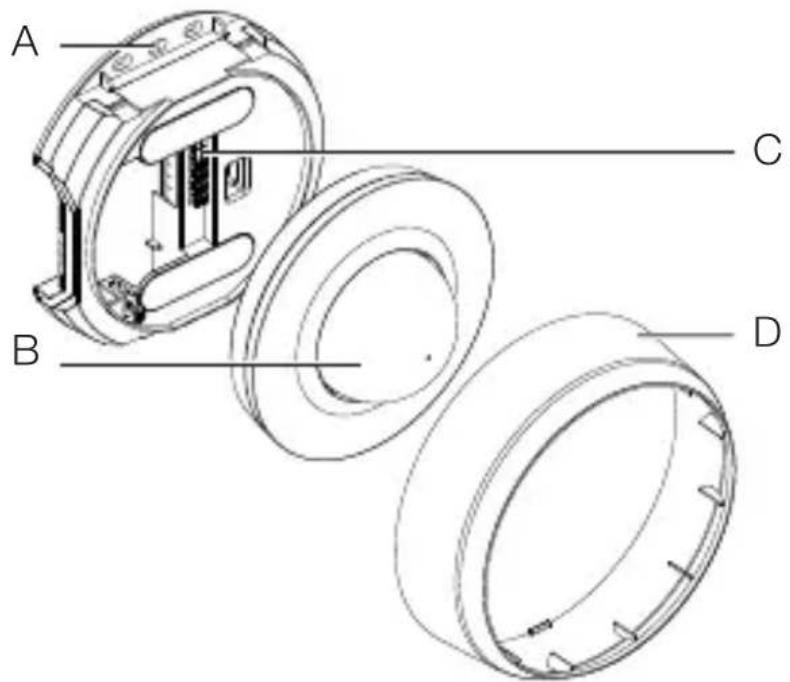

Επισκόπηση συσκευής MD / PD IR 4360-24 COM1 εξωτοίχια

3.14

A Εξωτοίχιος προσαρμογέας
Β Δομοστοιχείο αισθητήρα
C Ακροδέκτης σύνδεσης
D Δακτύλιος κάλυψης

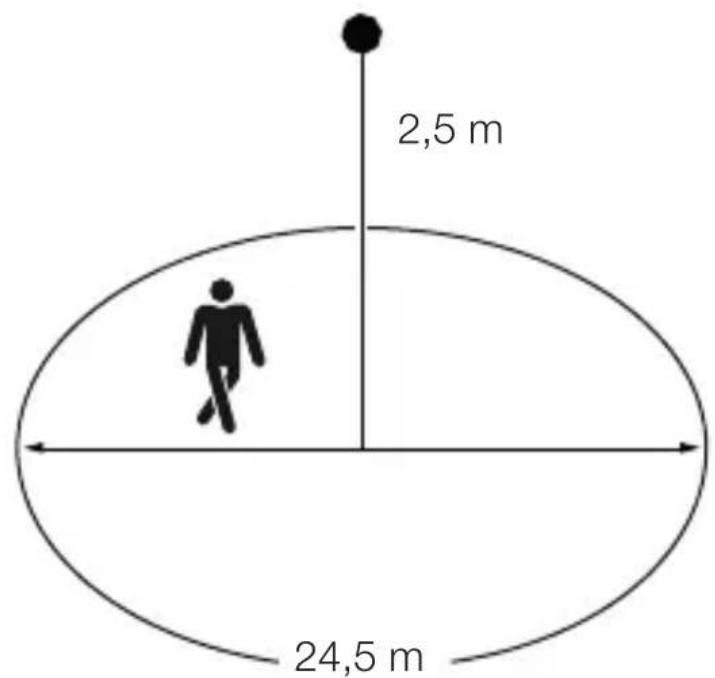

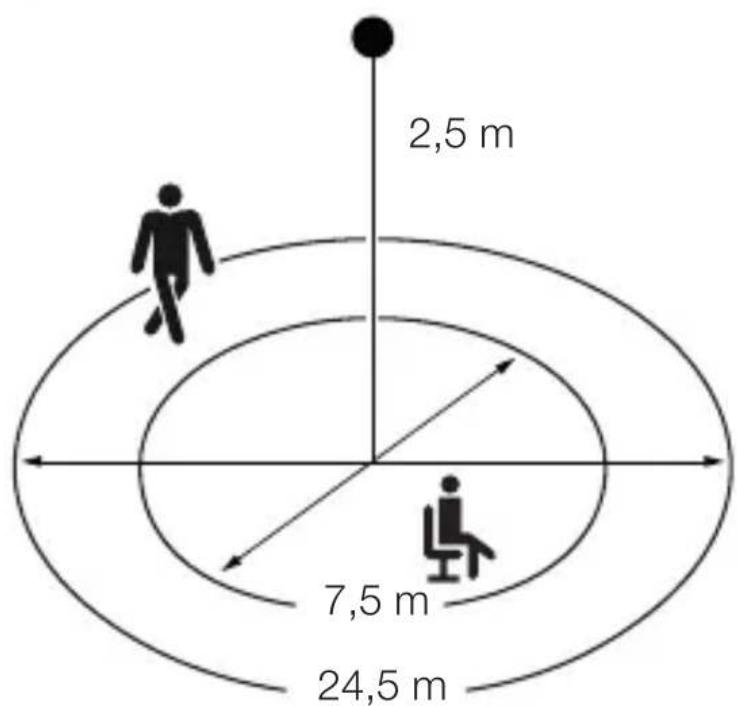

'Ορια ανίχνευσης MD IR 4360-24 COM1

3.15

GR

'Ορια ανίχνευσης PD IR 4360-24 COM1

3.16

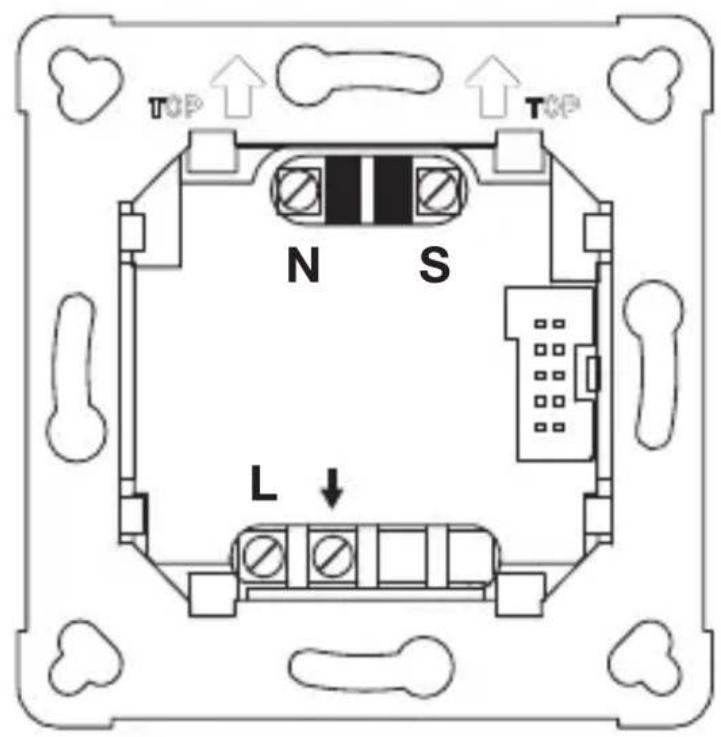

4. Ηλεκτρική σύνδεση

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο πολλών συρμάτων (μέγ. ∅ αγωγών 2,5 mm):

L = Φάση (συνήθως μαύρο ή καφέ)

N = Ουδέτερος αγωγός (συνήθως μπλε)

PE = Αγωγός γείωσης (πράσινο/κίτρινο)

↓ = Αγωγός υπό σύνδεση (συνήθως μαύρο, καφέ ή γκρι)

S = Πλήκτρο

Προσοχή: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να αναγνωριστούν τα μεμονωμένα καλώδια και να εγκατασταθούν εκ νέου.

4.1

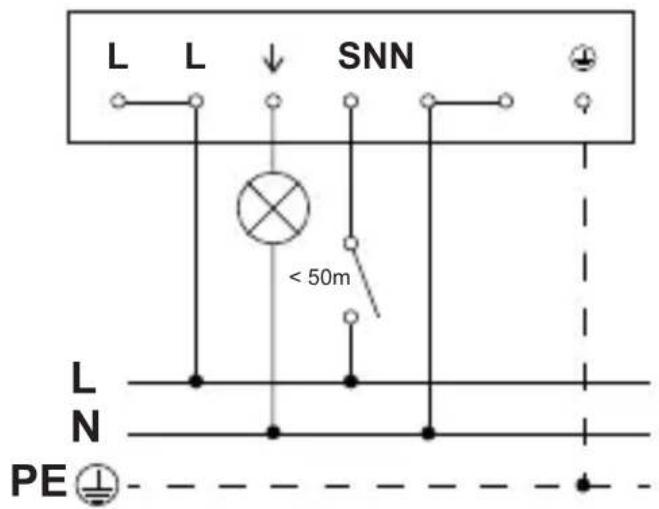

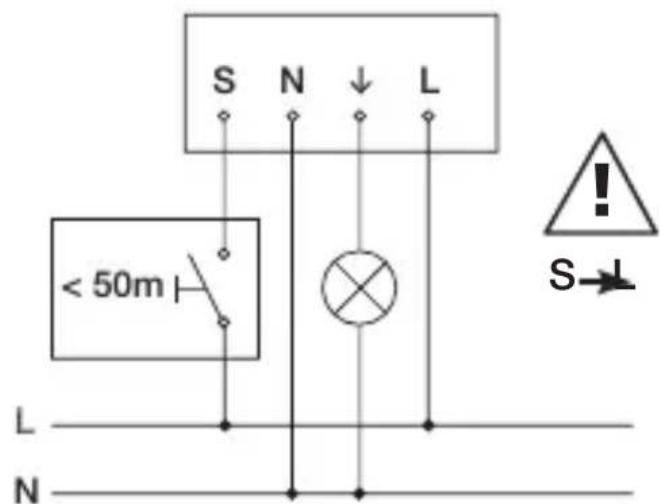

Διάγραμμα συνδεσμολογίας COM1 ενδοτοίχια

4.2

Διάγραμμα συνδεσμολογίας COM1 ενδοτοίχια – παράλληλη σύνδεση

4.3

Σύνδεση αγωγού τροφοδοσίας COM1 ενδοτοίχια

GR

4.4

Διάγραμμα συνδεσμολογίας COM1 εξωτοίχια

4.5

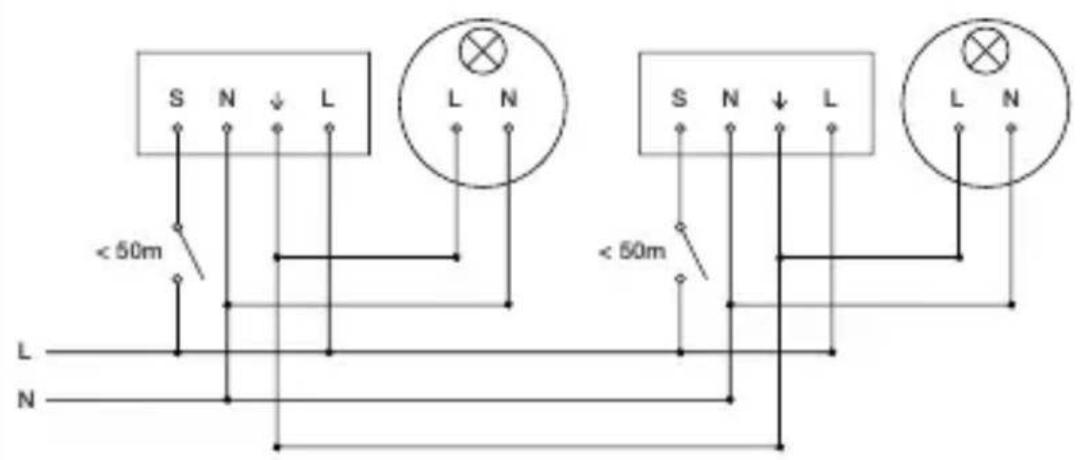

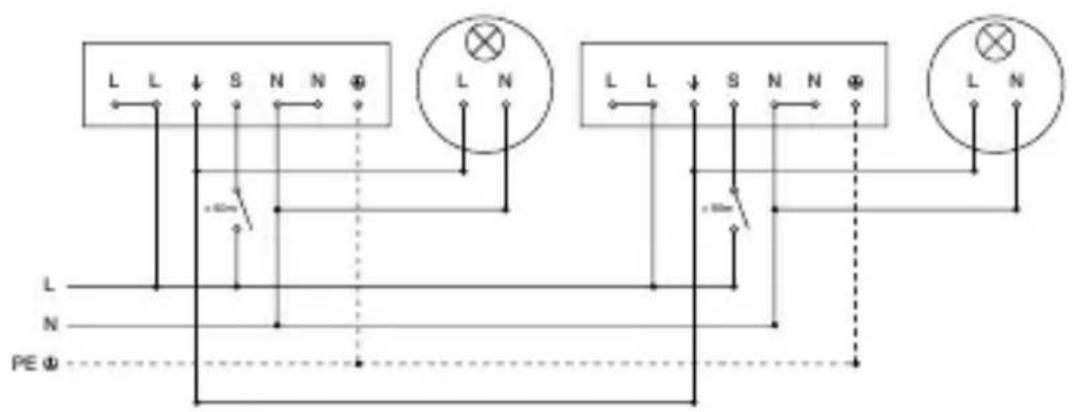

Διάγραμμα συνδεσμολογίας COM1 εξωτοίχια – παράλληλη σύνδεση

4.6

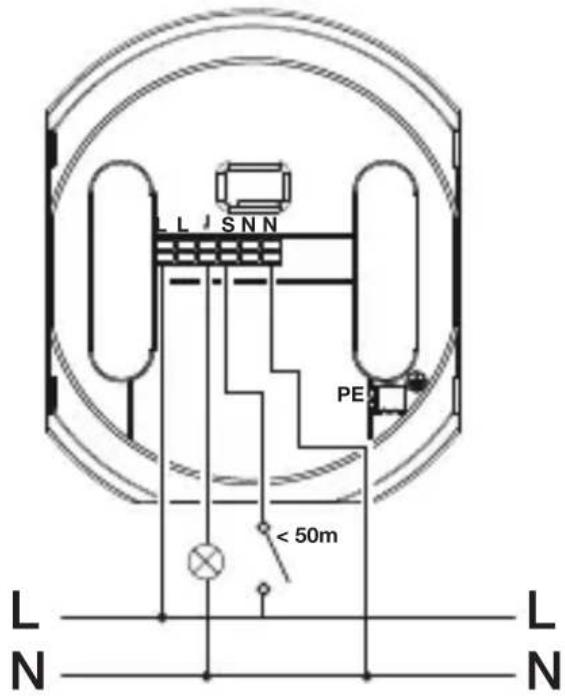

Σύνδεση αγωγού τροφοδοσίας COM1 εξωτοίχια

4.7

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.
• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.
• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη.

Κίνδυνος υλικών ζημιών!

Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.
- Συνδέστε σωστά τους αγωγούς σύνδεσης.

Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.
• Επιλέγετε κατάλληλο σημείο εγκατάστασης.

-Λαμβάνετε υπόψη την εμβέλεια.
-Λαμβάνετε υπόψη την ανίχνευση κίνησης.
-Χωρίς κραδασμούς.
-Εύρος ανίχνευσης απαλλαγμένο από εμπόδια.
-Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης.
-Όχι επάνω σε εύφλεκτες επιφάνειες.

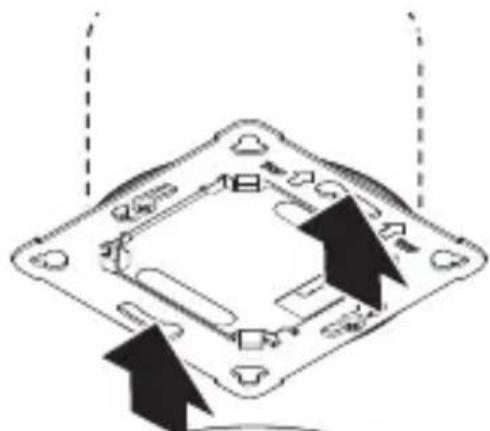

Βήματα ενδοτοίχιας εγκατάστασης

5.1

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.
  • Πραγματοποιείτε σύνδεση δικτύου.

→«4. Нлектрикή σύνδεση»

GR

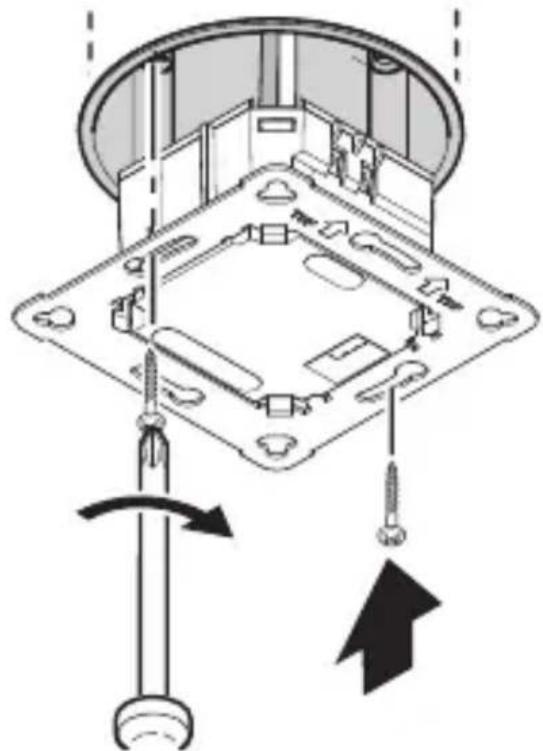

5.2

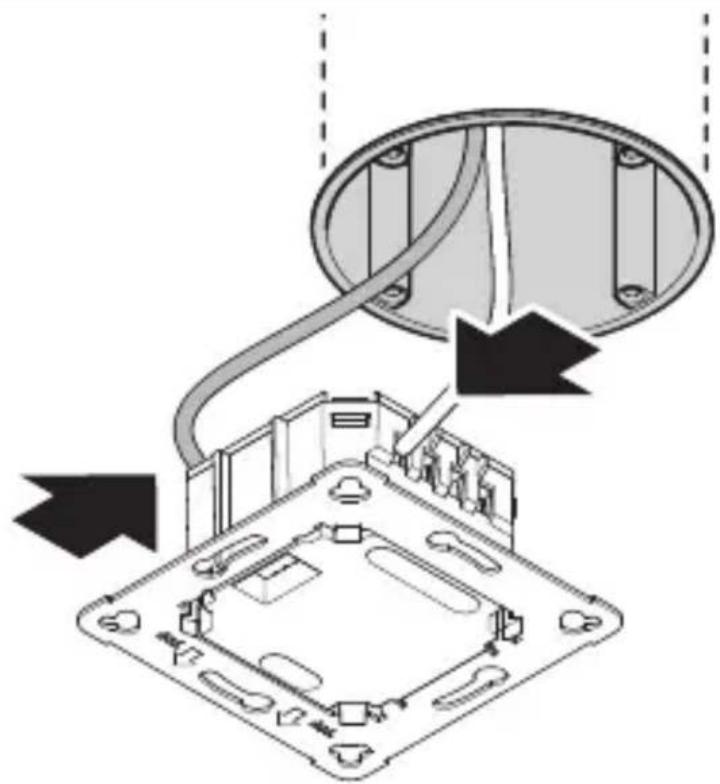

- Βιδώνετε σφιχτά δομοστοιχείο φορτίου “στο κουτί εγκατάστασης.

5.3

• Προσαρμόζετε μαγνητικό δομοστοιχείο αισθητήρα στο δομοστοιχείο φορτίου.
• Ενεργοποιείτε την τροφοδοσία ρεύματος.

Βήματα εξωτοίχιας εγκατάστασης

5.4

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.

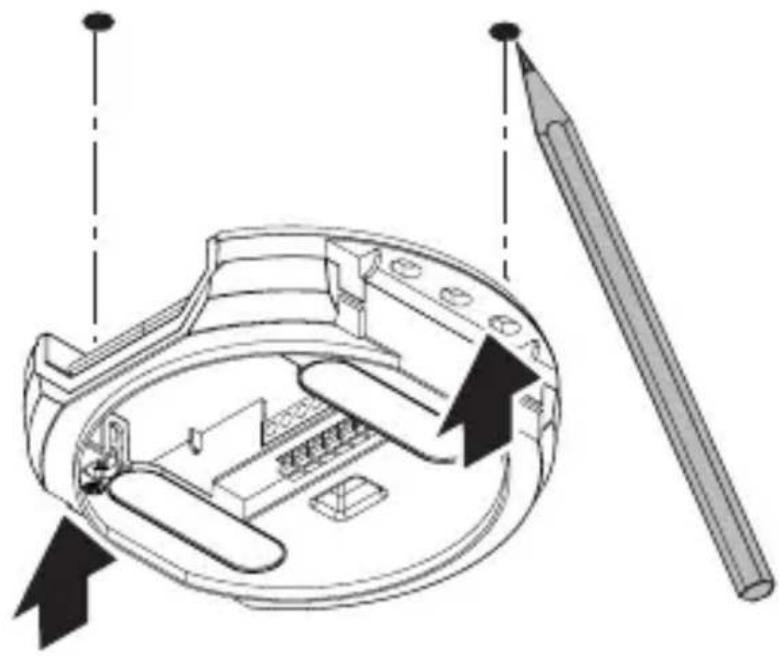

• Σημαδεύετε τα σημεία για τρύπες.

5.5

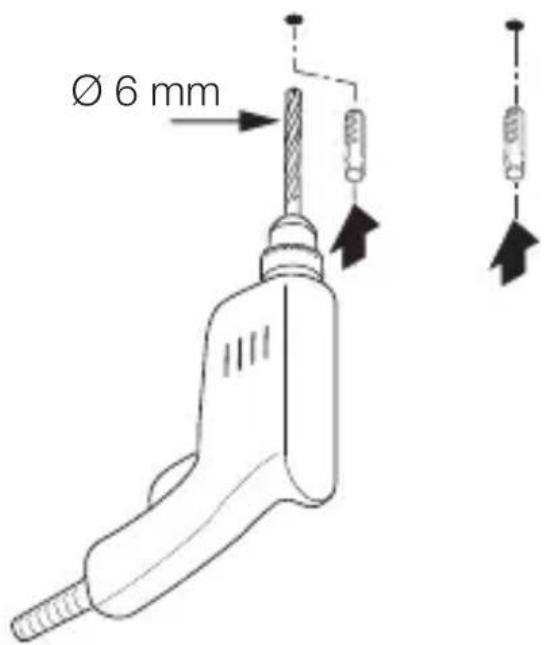

- Ανοίγετε τρύπες (∅ 6 mm) και τοποθετείτε ούπατ.

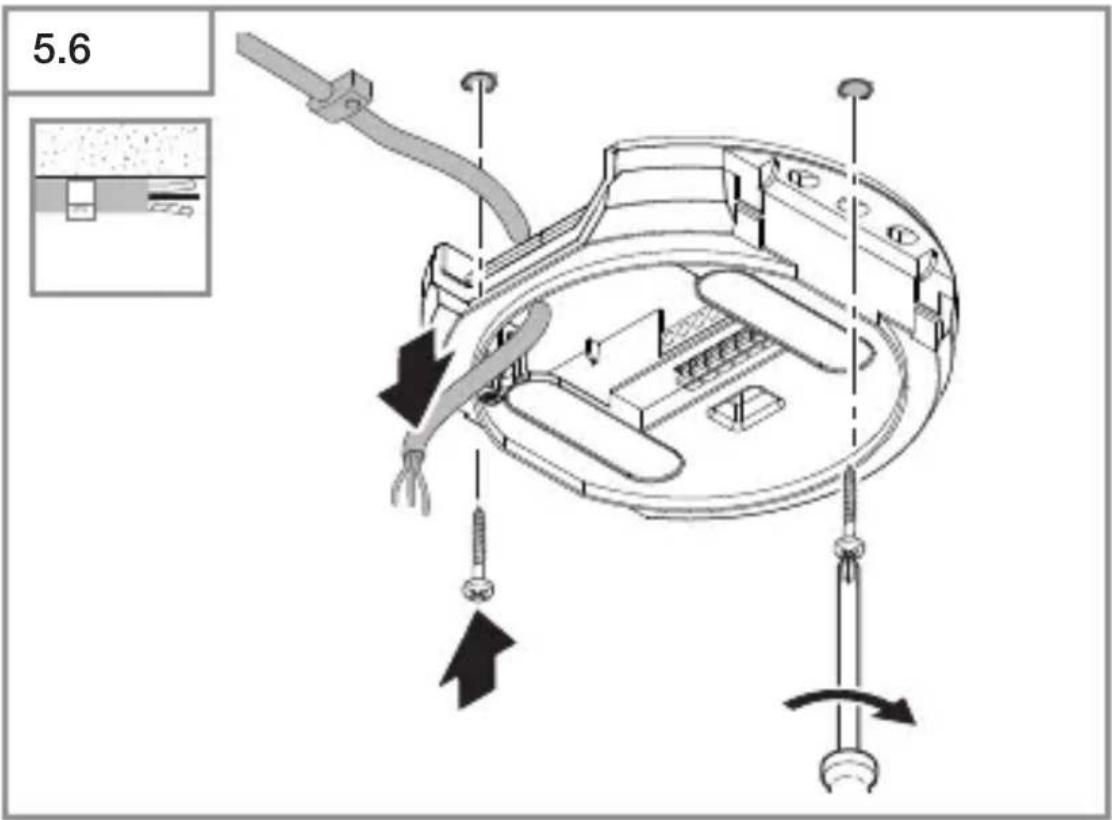

• Περάστε καλώδια.
• Βιδώνετε δομοστοιχείο φορτίου.

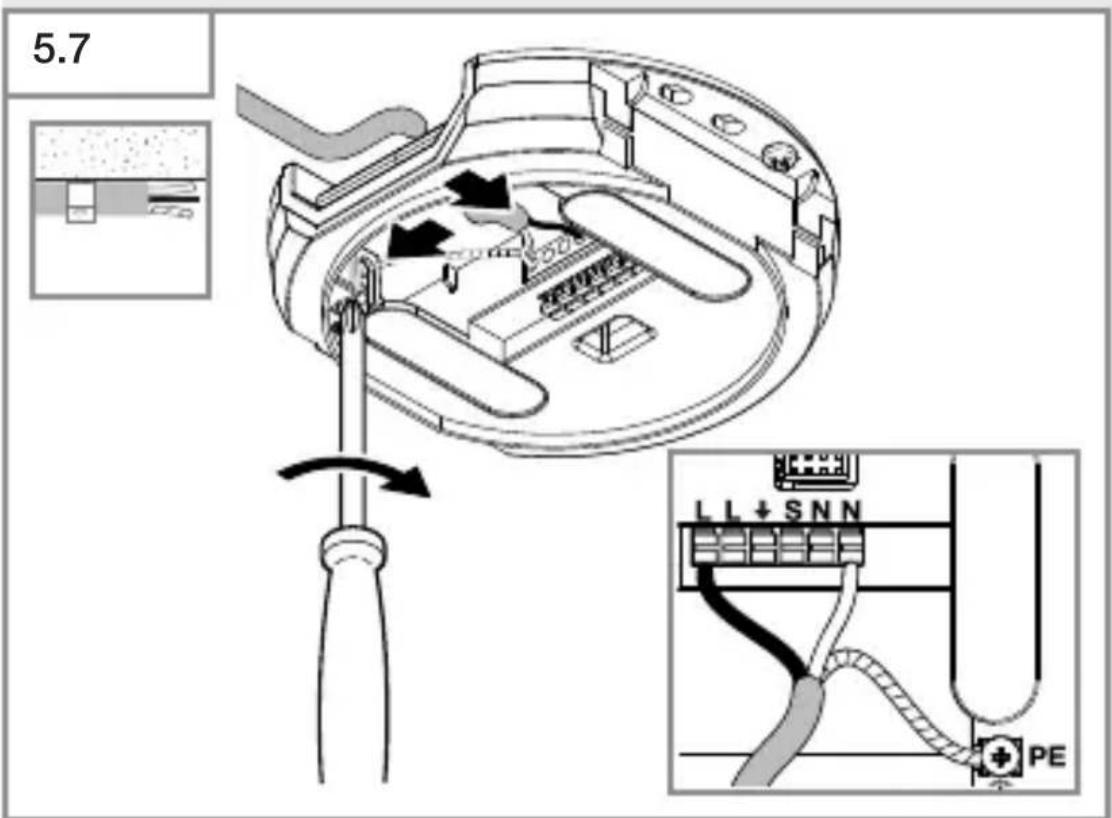

• Πραγματοποιείτε σύνδεση δικτύου.
→«4. Нлектрикή σύνδεση»

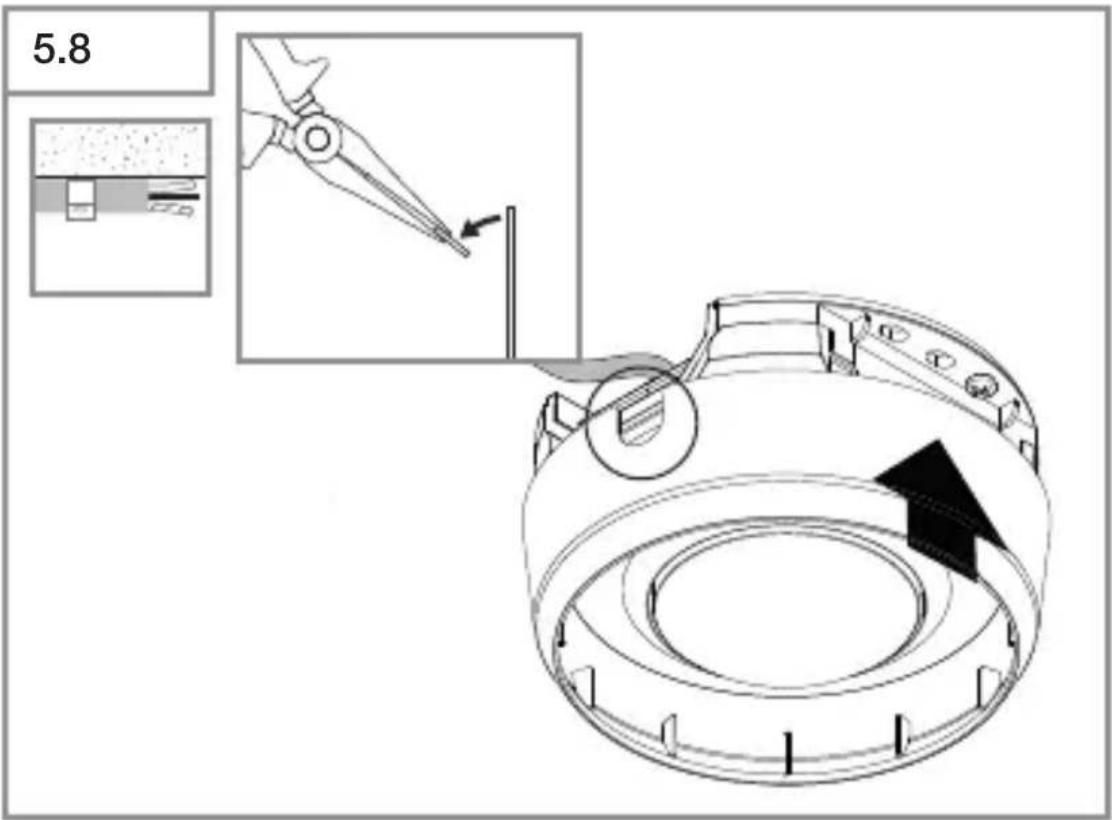

• Σπάζετε τον αμφιδέτη εγκατάστασης.
  • Προσαρμόστε εξωτοίχιο προσαρμογέα.

GR

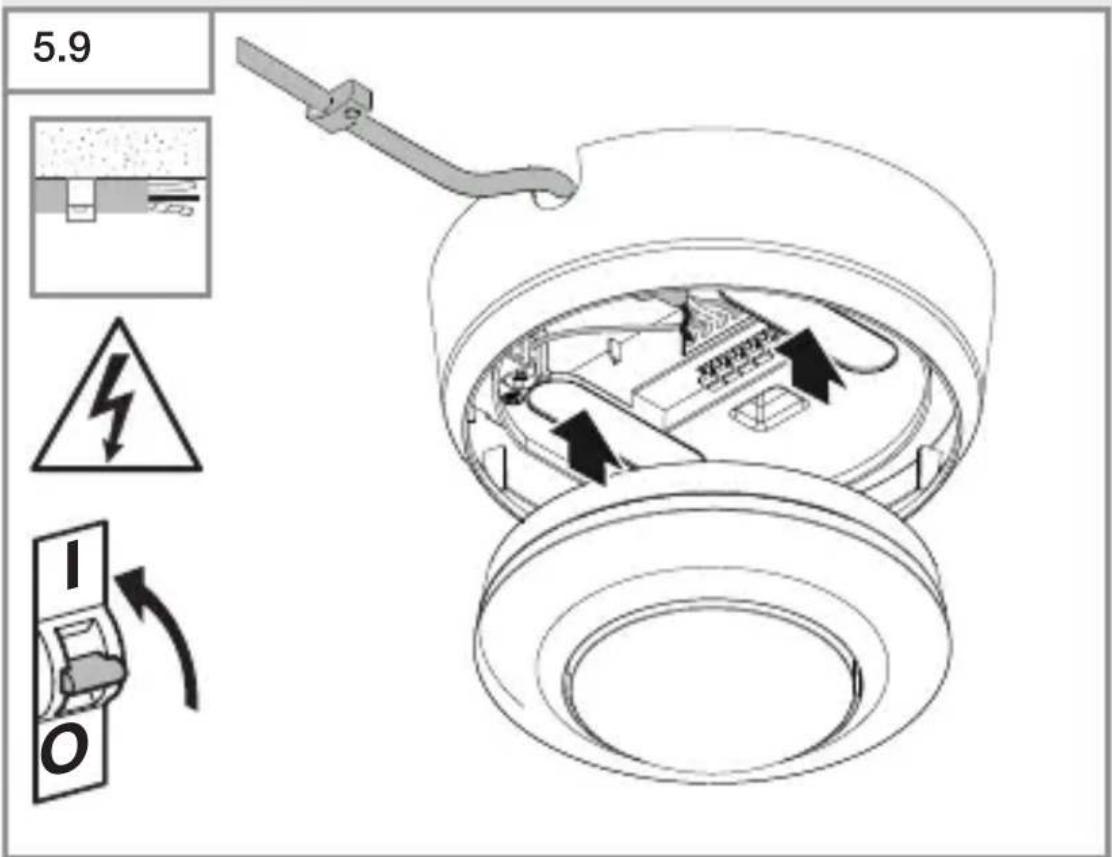

• Προσαρμόζετε μαγνητικό δομοστοιχείο αισθητήρα.
• Ενεργοποιήστε τάση τροφοδοσίας

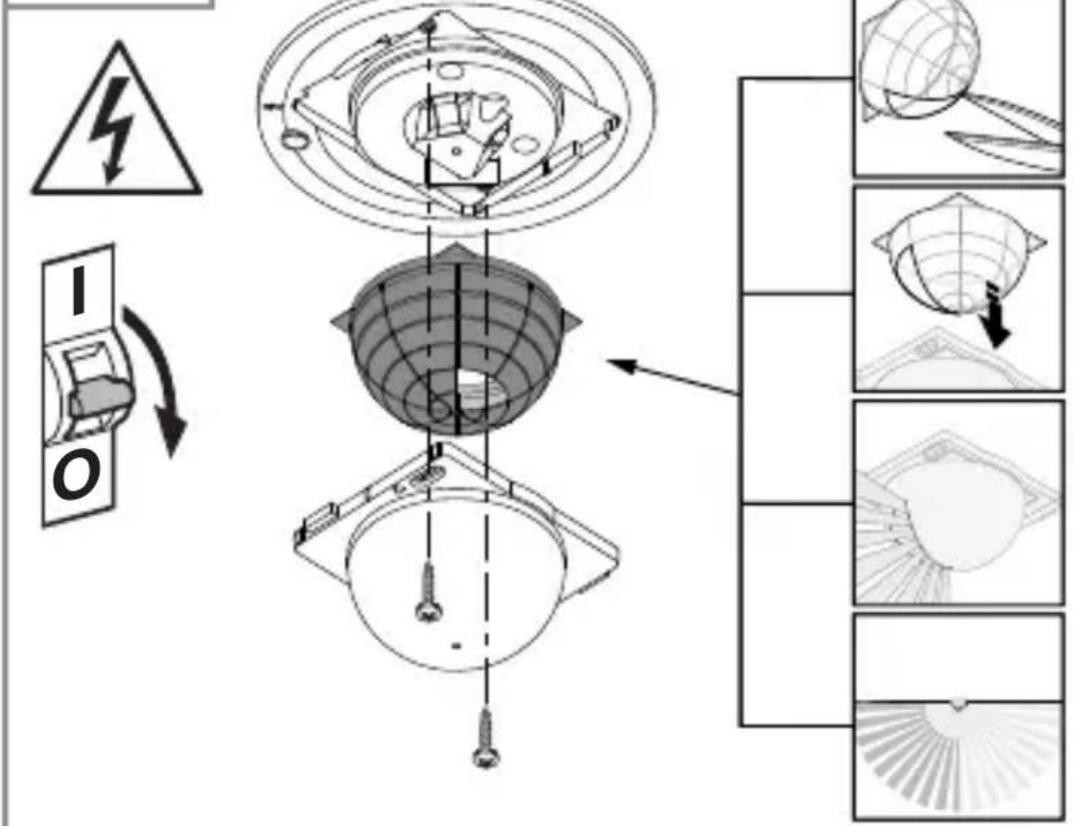

Προσαρμογή εμβέλειας ανίχνευσης

Με το καπάκι (πακέτο παράδοσης) μπορεί να προσαρμοστεί εξατομικευμένα η εμβέλεια ανίχνευσης.

5.10

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.
• Αποσπάζετε δομοστοιχείο αισθητήρα από δομοστοιχείο φορτίου.
• Αποσυναρμολογείτε δακτύλιο κάλυψης και φακό.
• Εξατομικευμένη κοπή καπακιού: καλυμμένα στοιχεία φακού μειώνουν την εμβέλεια.
  • Τοποθετείτε καπάκι στο φακό.
  • Βιδώνετε φακό με βίδες.
  • Τοποθετείτε δακτύλιο κάλυψης.
• Προσαρμόζετε δομοστοιχείο αισθητήρα στο δομοστοιχείο φορτίου.

5.11

• Προσαρμόζετε δακτύλιο κάλυψης.
- Ενεργοποιείτε την τροφοδοσία ρεύματος.
• Κάντε ρυθμίσεις.
→«6.Λειτουργία»

GR

6. Λειτουργία

Ρυθμίσεις εργοστασίου

Κατά την πρώτη θέση σε λειτουργία του αισθητήρα όπως και σε περίπτωση Reset με την εφαρμογή Smart Remote APP ενεργοποιούνται οι εργοστασιακές ρυθμίσεις.

Ρύθμιση ευαισθησίας: 500 Lux

Ρύθμιση χρόνου COM1: 5 λεπ.

Υπερ-/ημιαυτόματο: Υπεραυτόματο

Ρύθμιση ευαισθησίας

Το επιθυμητό όριο ευαισθησίας μπορεί να ρυθμιστεί από περ. 2 έως 1.000 Lux.

Λειτουργία ημέρας

Ο αισθητήρας ενεργοποεί το φορτίο ανεξάρτητα από την φωτεινότητα περιβάλλοντος, εφόσον ανιχνευτεί κίνηση.

Teach-IN

Εφόσον επικρατούν οι επιθυμητές συνθήκες φωτός, κατά τις οποίες ο αισθητήρας θα πρέπει να ενεργοποιεί μελλοντικά κατά την ανίχνευση κινήσεων, επιλέγεται η λειτουργία Teach-IN. Μετά από 10 δευτερόλεπτα η μετρηθείσα τιμή φωτεινότητας περιβάλλοντος αποθηκεύεται στη μνήμη. Ταυτόχρονα απενεργοποιείται το φορτίο.

Ρύθμιση χρόνου

Η επιθυμητή χρονυστέρηση μπορεί να ρυθμιστεί από ελάχ. 5 δευτερόλεπτα έως μέγ 60 λεπτά. Εάν δεν ανιχνευτεί κίνηση, ο αισθητήρας απενεργοποιεί μετά την παρέλευση της διάρκειας χρονυστέρησης.

Είδος λειτουργίας

Ημιαυτόματο

Ο φωτισμός απενεργοποιείται τώρα μόνο αυτόματα. Η ενεργοποίηση επιτυγχάνεται χειροκίνητα, το φως πρέπει να απαιτηθεί μέσω του πλήκτρου και παραμένει αναμμένο για τη ρυθμισμένη διάρκεια χρονυστέρησης.

Υπεραυτόματο

Ανάλογα με τη φωτεινότητα και την παρουσία/κίνηση, ο φωτισμός ενεργοποιείται και απενεργοποιείται αυτόματα. Ο φωτισμός μπορεί να ενεργοποιηθεί ανά πάσα στιγμή χειροκίνητα. Κατά τη μεταγωγή αυτή διακόπτεται προσωρινά ο αυτοματισμός μεταγωγής.

Λειτουργία παρουσίασης

Εάν το φως απενεργοποιηθεί μέσω πλήκτρου, ο αισθητήρας ενεργοποιεί τη λειτουργία παρουσίασης. Το φορτίο παραμένει απενεργοποιημένο έως ότου ανιχνευτεί κίνηση. Τη στιγμή που δεν ανιχνευτεί πλέον κίνηση και παρέλθει ο χρόνος χρονυστέρησης, ο αισθητήρας περνάει πάλι σε κανονική λειτουργία αισθητήρα.

Πλήκτρο Είσοδος

Το συνδεδεμένο πλήκτρο έχει τη λειτουργία ON/OFF και μπορεί να ανάβει και να σβήνει το φωτισμό.

Επίσης ένα πλήκτρο αποτελεί την προϋπόθεση δυνατότητας λειτουργίας του αισθητήρα σε ημιαυτόματη λειτουργία.

Μέσω συνδεδεμένου πλήκτρου μπορεί να ενεργοποιείται διαρκές φως. 2 x πάτημα πλήκτρου ενεργοποιεί 4 ώρες φως. Εκ νέου απλό πάτημα του πλήκτρου πριν από την πάροδο των 4 ωρών φωτός, επιτρέπει στον αισθητήρα να επιστρέψει στην κανονική λειτουργία υπεραυτόματου ή ημιαυτόματου.

Μόνο στο PD: Απενεργοποίηση εξαρτώμενη από τη φωτεινότητα

Σε περίπτωση υποβιβασμού του ρυθμισμένου ορίου ευαισθησίας, ο φωτισμός παραμένει σβηστός ακόμα και αν υπάρχει ανίχνευση κίνησης ή παρουσίας.

'Εξυπνη παράλληλη σύνδεση πολλών αισθητήρων

Μέσω της αναγνώρισης Ζ' είναι εφικτή η παράλληλη σύνδεση έως και 10 αισθητήρων. Με την απόκριση ενός αισθητήρα ο λαμπτήρας ενεργοποιείται και όλοι οι αισθητήρες στο δίκτυο αλλάζουν στη λειτουργία ημέρας.

Αυτό έχει ως πλεονέκτημα την αναγνώριση κινήσεων ανεξάρτητα φωτεινότητας και παρέλευση του ρυθμισμένου χρόνου χρονυστέρησης.

Λειτουργία LED

Κανονική λειτουργία: LED σβήνει

Εκκίνηση: LED αναβοσβήνει για 10 δευτερόλεπτα αργά σε μπλε χρώμα

Αρχικοποίηση: LED ανάβει διαρκώζσε μπλε χρώμα

Αναγνώριση: LED αναβοσβήνει αργά σε μπλε χρώμα

Σφάλμα: LED αναβοσβήνει γρήγορα σε κόκκινο χρώμα

Λειτουργία δοκιμής χωρίς κίνηση: LED ανάβει σε πράσινο χρώμα

Λειτουργία δοκιμής κίνησης: LED αναβοσβήνει γρήγορα σε πράσινο χρώμα.

Teach-IN έληξε επιτυχώς: LED ανάβει για ένα δευτερόλεπτο σε πράσινο χρώμα

Διαρκές φως 4Η ΕΝΤΟΣ/ΕΚΤΟΣ ενεργοποιημένο: LED ανάβει διαρκώς σε κυανούν χρώμα

Ελήφθη εντολή τηλεχειρισμού: LED αναβοσβήνει γρήγορα σε κυανούν χρώμα

Λειτουργία ημιαυτόματου ενεργοποιημένη: LED αναβοσβήνει αργά 5 φορές σε κυανούν χρώμα

Τηλεχειριστήριο RC5 (EAN 4007841 592806)

Πρόσθετες λειτουργίες RC5:

- Διαρκές φως 4 ώρες ΕΝΤΟΣ/ΕΚΤΟΣ

- Επαναφορά (Reset) χρήστη

Τηλεχειριστήριο RC8 (EAN 4007841 559410)

Πρόσθετες λειτουργίες RC8:

• Ρύθμιση χρόνου CH1
• Δοκιμαστική / κανονική λειτουργία
• Ρύθμιση ευαισθησίας
  – Λειτουργία νυκτός
  – Λειτουργία φωτός ημέρας
• Teach-IN
• Επαναφορά (Reset)

Smart Remote

– Ρυθμιστικός έλεγχος μέσω Smartphone ή Tablet.
– Αντικαθιστά τα τηλεκοντρόλ RC5 και RC8.
- Κατεβάστε κατάλληλη εφαρμογή APP και συνδέστε μέσω Bluetooth.

Πρόσθετες λειτουργίες Smart Remote:

• Ρύθμιση χρόνου: 5 δευτ. - 60 λεπ.
• Ρύθμιση ευαισθησίας: 2 - 1.000 Lux, Teach
• Τηλεκοντρόλ ενεργοποίηση / απενεργοποίηση
  – Λειτουργία δοκιμής
  – Υπεραυτόματο / Ημιαυτόματο
• Διαρκές φως 4 ώρες ΕΝΤΟΣ / ΕΚΤΟΣ
• Επαναφορά (Reset)

Smart Remote APP

Για τη χρήση της εφαρμογής Smart Remote App χρειάζεστε ένα Smartphone ή Tablet, με το οποίο μπορείτε να κατεβάσετε την εφαρμογή App από το App Store / Play Store. Παρακαλώ προσέχετε ώστε η συσκευή σας να υποστηρίζει Bluetooth.

Android iOS

7. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση.

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

- Καθαρίστε τη συσκευή σε στεγνή κατάσταση.

Κίνδυνος υλικών ζημιών!

Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

- Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

8. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Γερμανία

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5 έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών.

Προβολή αξιώσεων:

Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.

Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantie

Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630.

10. Τεχνικά δεδομένα

- Διαστάσεις (∅ × Β)

MD / PD IR 4360-8 COM1: UP: 109 × 70 mm

AP: 129 × 65 mm

DE: 109 × 109 mm

MD / PD IR 4360-24 COM1: UP: 109 × 75 mm

AP: 129 × 70 mm

DE: 109 × 114 mm

- Táση εισόδου: 220 - 240 V, 50/60 Hz

- Ισχύς εισόδου Standby (P _sb ): < 0,1 W

- Ρύθμιση χρόνου: COM1 Relais 5 s - 60 min.

- Ρύθμιση ευαισθησίας: 2 - 1.000 Lux

- Εμβέλεια (σε 2,5 m ύψος):

MD IR 4360-8 COM1: εφαπτομενικά ∅ 8,5 m ακτινικά ∅ 4,5 m

PD IR 4360-8 COM1: εφαπτομενικά ∅ 8,5 m ακτινικά ∅ 4,5 m παρουσία ∅ 6,0 m

MD IR 4360-24 COM1: εφαπτομενικά ∅ 24,5 m ακτινικά ∅ 5,5 m

PD IR 4360-24 COM1: εφαπτομενικά ∅ 24,5 m ακτινικά ∅ 5,5 m παρουσία ∅ 7,5 m

- Γωνία ανίχνευσης: 360°

- ́Υψος εγκατάστασης: 2,5–4 m

– Ιδανικό ύψος εγκατάστασης: 2,8 m

– Είδος προστασίας: IP 54 (μόνο εξωτοίχια παραλλαγή)

- Όρια θερμοκρασίας: -20 °C έως +50 °C

- Παράλληλη σύνδεση μέσω L': μέγ. 10 αισθητήρες

Ισχύς εξόδου μεταγωγής 1 (COM1)

- Φορτίο λαμπτήρα πυράκτωσης / αλογόνου: 2.000 W

- LED- / EVG-φορτίο (μέγ. 50 τεμ., c < 176 μF): 500 W

– Λαμπτήρες αλογόνου χαμηλής τάσης: 2.000 VA

11. Αποκατάσταση βλάβης

Φως δεν ανάβει.

– Ανύπαρκτή τάση σύνδεσης.

- Ελέγχετε τάση σύνδεσης.

- Πολύ χαμηλή ρύθμιση τιμής Lux.

- Αυξάνετε αργά τιμή Lux έως ότου ανάψει φως.

- Ανύπαρκτη ανίχνευση κίνησης.

- Δημιουργείτε ελεύθερη ορατότητα προς τον αισθητήρα.

- Ελέγχετε όρια ανίχνευσης.

Φως δεν σβήνει.

- Τιμή Lux πολύ υψηλή.

• Ρυθμίζετε τιμή Lux χαμηλότερα.

– Διάρκεια χρονυστέρησης παρέρχεται.

- Περιμένετε διάρκεια χρονυστέρησης, εν ανάγκη μειώνετε διάρκεια χρονυστέρησης.

– Ενοχλητικές πηγές θερμότητας π.χ.: αερόθερμο, ανοι- χτές πόρτες και παράθυρα, κατοικίδια ζώα, λαμπτήρας / προβολέας αλογόνου, κινούμενα αντικείμενα.

- Ελέγχετε όρια ανίχνευσης.

Αισθητήρας απενεργοποιείται παρά την παρουσία.

– Διάρκεια χρονυστέρησης πολύ μικρή.

- Αυξάνετε διάρκεια χρονυστέρησης.

- Όριο φωτός πολύ χαμηλό.

- Αλλάζετε ρύθμιση ευαισθησίας.

Αισθητήρας απενεργοποιείται με μεγάλη καθυστέρηση.

– Χρονυστέρηση πολύ μεγάλη.

- Μειώνετε χρονυστέρηση.

Αισθητήρας ενεργοποιείται αργά σε μετωπική κατεύ- θυνση κίνησης.

– Εμβέλεια σε μετωπική κίνηση είναι μειωμένη.

- Κάνετε εγκατάσταση περαιτέρω αισθητήρων.

- Προσαρμόζετε εμβέλεια.

- Μειώνετε απόσταση μεταξύ δύο αισθητήρων.

Αισθητήρας δεν ενεργοποιείται σε περίπτωση παρου- σίας, παρά το σκότος.

– Επιλογή τιμής Lux polú χαμηλή.

- Αυξάνετε όριο φωτεινότητας.

– Ενεργό ημιαυτόματο.

- Ενεργοποιείτε το υπεραυτόματο ή ανάβετε το φως μέσω πλήκτρου.

- 4 ώρες ΕΚΤΟΣ ενεργό.

• 4 ώρες ΕΚΤΟΣ απενεργοποίηση.

Αισθητήρας δεν συνδέεται με την εφαρμογή Αρρ.

– Αποτυχία συστήματος εφαρμογής App ή Smartphones.

- Κάνετε νέα εκκίνηση κινητής τερματικής συσκευής.

TR

İçerik
