| Termék típusa | Passzív infravörös (piroelektromos) mozgás-/jelenlétérzékelő |
| Márka | Steinel |
| Modell | MD IR 4360 (mozgásérzékelő) / PD IR 4360 (jelenlétérzékelő) |
| Tápellátás | 220–240 V, 50/60 Hz |
| Készenléti teljesítményfelvétel | < 0,1 W |
| Méretek (süllyesztett változat - MD/PD IR 4360-8 COM1) | 109 × 70 mm (átmérő × magasság) |
| Méretek (falra szerelhető változat) | 129 × 65 mm (átmérő × magasság) |
| Érzékelési hatótáv (tangenciális, 2,5 m magasságban) | MD/PD IR 4360-8 : 8,5 m ; MD/PD IR 4360-24 : 24,5 m |
| Érzékelési hatótáv (jelenlét, PD) | PD IR 4360-8 : 6,0 m ; PD IR 4360-24 : 7,5 m |
| Érzékelési szög | 360° |
| Szerelési magasság | 2,5–4 m (optimális 2,8 m) |
| Állítható késleltetés | 5 másodperctől 60 percig |
| Kapcsolási küszöb (fényerő) | 2–1000 lux (nappali üzemmód lehetséges) |
| Védettségi fokozat (falra szerelhető változat) | IP54 |
| Üzemi hőmérséklet-tartomány | -20 °C és +50 °C között |
| Kimeneti teljesítmény (COM1) - Izzólámpák / halogének | 2000 W |
| Kimeneti teljesítmény (COM1) - LED / elektronikus előtétek | 500 W (max. 50 eszköz, c < 176 µF) |
| Kimeneti teljesítmény (COM1) - Kisfeszültségű halogének | 2000 VA |
| Párhuzamos csatlakoztatás (max.) | 10 érzékelő L' kivezetésen keresztül |
| Speciális funkciók | Mozgás- és jelenlétérzékelés, fényerő-beállítás, időzítés, teljesen automatikus / félig automatikus üzemmódok, bemutató üzemmód, 4 órás kényszerkapcsolás, RC5/RC8 távirányító, Smart Remote Bluetooth-on keresztül |
| Gyártói garancia | 5 év |
Gyakran ismételt kérdések - MD IR 4360 STEINEL
Felhasználói kérdések a következőről MD IR 4360 STEINEL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Mozgásérzékelő PDF formátumban ingyenesen! Találja meg kézikönyvét MD IR 4360 - STEINEL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. MD IR 4360 márka STEINEL.
HASZNÁLATI ÚTMUTATÓ MD IR 4360 STEINEL
- Tudnivalók a dokumentummal kapcsolatban 462
- Általános biztonsági útmutatások 462
- A készülék ismertetése 463
- Elektromos csatlakozás 474
- Szerelés 478
- Működés 486
- Ápolás és karbantartás 490
- Ártalmatlanítás 490
- Gyártói garancia 491
- Műszaki adatok 492
- Hibaelhárítás 493
1. Tudnivalók a dokumentummal kapcsolatban
– Szerzói jogvédelem alatt áll. Sokszorosítani, akár részlegesen, csak az engedélyünkkel lehetséges.
– A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.
Figyelmeztetés veszélyekre!
Figyelmeztetés áram miatti veszélyekre!
Figyelmeztetés víz okozta veszélyekre!
2. Általános biztonsági útmutatások
Veszély a használati útmutató figyelmen kívül hagyása miatt!
Jelen útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmeztetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.
- Figyelmesen olvassa el az útmutatót.
- Kövesse a biztonsági utasításokat.
- Tartsa jól hozzáférhető helyen.
– Áram alatt végzett munka veszélyes helyzetek kialakulásához vezethet. Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.
– Hálózati feszültségen munkát csak szakképzett szakemberek végezhetnek.
– Tartsa be az adott országban hatályos villanyszerelési előírásokat és bekötési feltételeket (pl. D: VDE 0100,
A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Csak eredeti pótalkatrészeket használjon.
– Csak szaküzemek általi javítás megengedett.
3. A készülék ismertetése
Rendeltetésszerű használat
– Érzékelő.
– Mennyezetre történő beltéri felszerelés.
– AP változat vakolat feletti szereléshez.
– UP változat vakolat alatti szereléshez.
– DE változat mennyezetbe való beszereléshez.
Érzékelési értékek
Az érzékelő a következő érzékelési értékeket tudja rögzíteni:
- Mozgás (MD & PD).
- Jelenlét (PD).
– Fényerő (MD & PD).
Vezetékhossz az érzékelő és a nyomógomb között < 50 m.
Működési elv
A jelenlétjelző és mozgásjelző piro-érzékelővel felszerelt.
A piro-érzékelők érzékelik a mozgó testek (emberek, állatok, stb.) által kibocsátott, láthatatlan hősugárzást.
A jelenlétjelző egy további érzékelési területtel rendelkezik, ami kisebb mozgás érzékenyebb rögzítését is lehetővé teszi. Ez az érzékelt hősugárzás elektronikus jellé alakul, és a relé kapcsol. Akadályokon (pl. falak, ablaküveg) keresztül a hősugárzás nem érzékelhető.
Interfész
COM1: Relé 1
A COM1 relé terheléseket kapcsol. A szignálok feldolgozásra és kibocsátásra kerülnek.

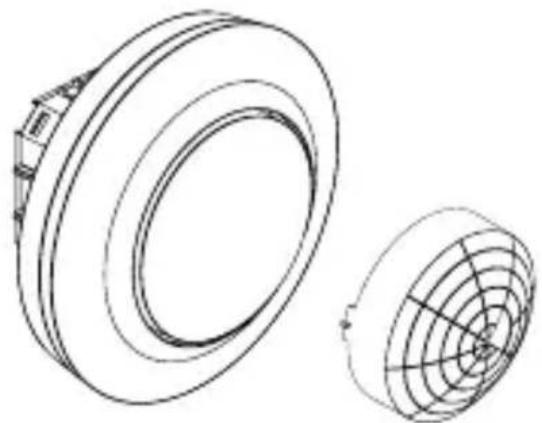

MD / PD IR 4360-8 COM1 vakolat alatti változat csomagtartalma
3.1
- 1 érzékelő
- 1 takaróbetét
- 1 biztonsági adatlap (A)
- 1 gyorsindítási útmutató (B)
MD / PD IR 4360-8 COM1 vakolat feletti csomag tartalma
3.2
- 1 érzékelő
- 1 takaróbetét
- 1 biztonsági adatlap (A)
- 1 gyorsindítási útmutató (B)

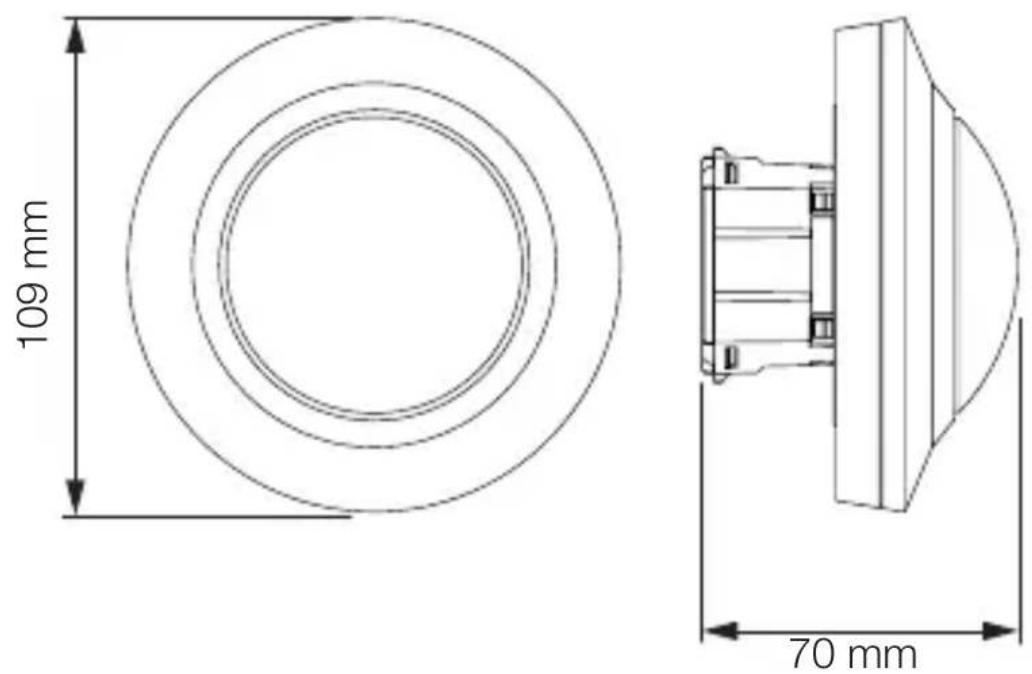

Termékméret MD / PD IR 4360-8 COM1 vakolat alatti változat
3.3
Termékméret MD / PD IR 4360-8 COM1 vakolat feletti változat
3.4
Készülék áttekintése MD / PD IR 4360-8 COM1 vakolat alatti változat
3.5
A Terhelés modul
B Potméter
C Csatlakozókapocs
D Érzékelő modul
HU
Készülék áttekintése MD / PD IR 4360-8 COM1 vakolat feletti változat
3.6
A Adapter vakolat fölötti vezetékezéshez
B Érzékelő modul
C Csatlakozókapocs
D Takarógyűrű
Érzékelési tartomány MD IR 4360-8 COM1
3.7

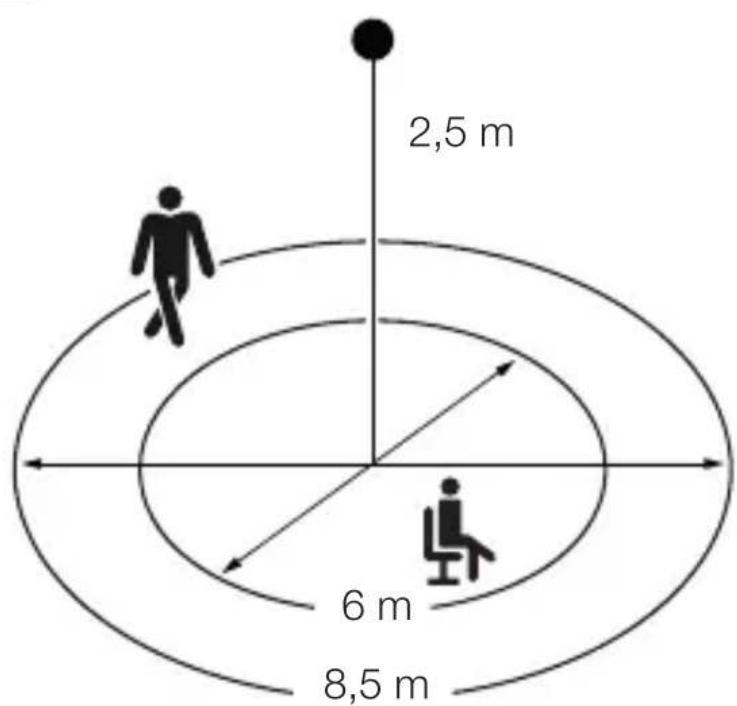

Érzékelési tartomány PD IR 4360-8 COM1
HU
3.8

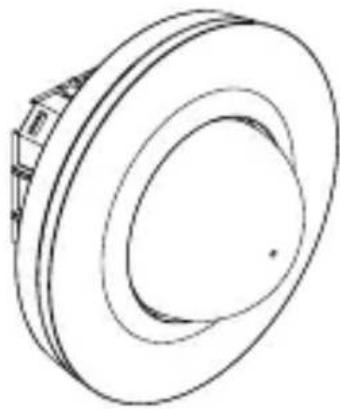

MD / PD IR 4360-24 COM1 vakolat alatti változat csomag tartalma
3.9
- 1 érzékelő
- 1 takaróbetét
- 1 biztonsági adatlap (A)
- 1 gyorsindítási útmutató (B)

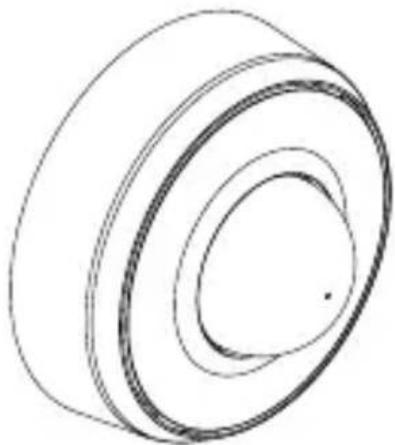

MD / PD IR 4360-24 COM1 vakolat feletti csomag tartalma
3.10
- 1 érzékelő
- 1 takaróbetét
- 1 biztonsági adatlap (A)
- 1 gyorsindítási útmutató (B)
Termékméret MD / PD IR 4360-24 COM1 vakolat alatti változat
3.11
109 mm
75 mm

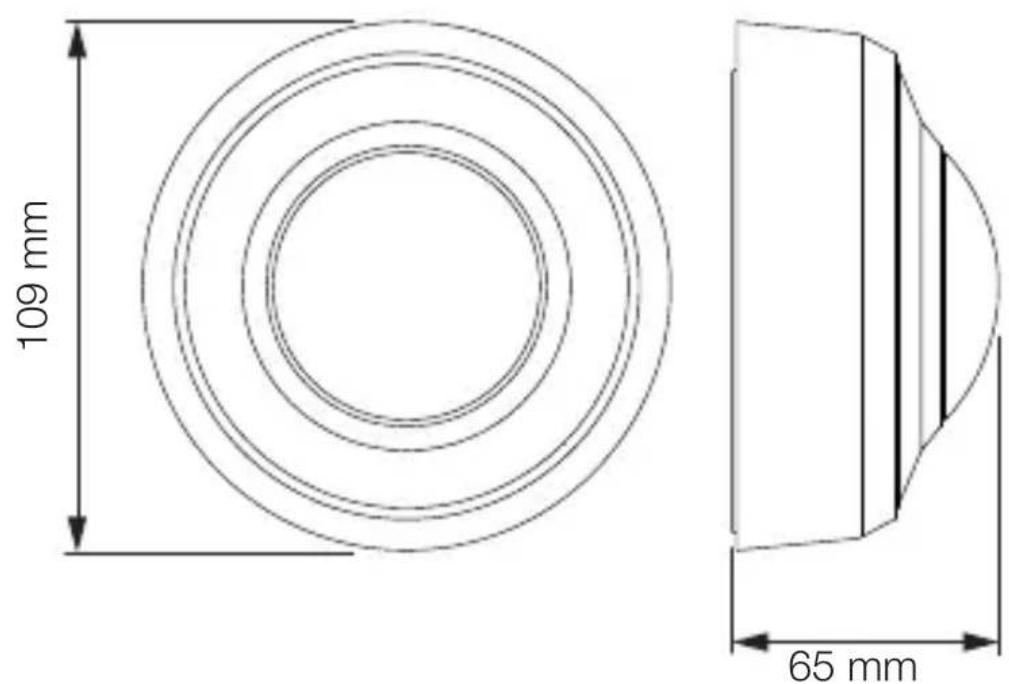

Termékméret MD / PD IR 4360-24 COM1 vakolat feletti változat
3.12
129 mm
70 mm
Készülék áttekintése MD / PD IR 4360-24 COM1 vakolat alatti változat
3.13
A Terhelés modul
B Potméter
C Csatlakozókapocs
D Érzékelő modul
Készülék áttekintése MD / PD IR 4360-24 COM1 vakolat feletti változat
3.14
A Adapter vakolat fölötti vezetékezéshez
B Érzékelő modul
C Csatlakozókapocs
D Takarógyűrű
HU
Érzékelési tartomány MD IR 4360-24 COM1
3.15
Érzékelési tartomány PD IR 4360-24 COM1
3.16
4. Elektromos csatlakozás
A hálózati betápvezeték szerepét többerű kábel látja el (vezetékek max. ∅ 2,5 mm):
L = fázis (többnyire fekete vagy barna)
N = nulla vezető (többnyire kék)
PE = védőföldelés (zöld / sárga)
↓ = kapcsolt fázis (többnyire fekete, barna vagy szürke)
S = Gomb
Fontos: A csatlakozások felcserélése később rövidzárlath-oz vezet a berendezésben vagy a biztosítékdobozban. Ebben az esetben ismét azonosítania kell az egyes kábeleket, és újból fel kell szerelnie azokat.
4.1

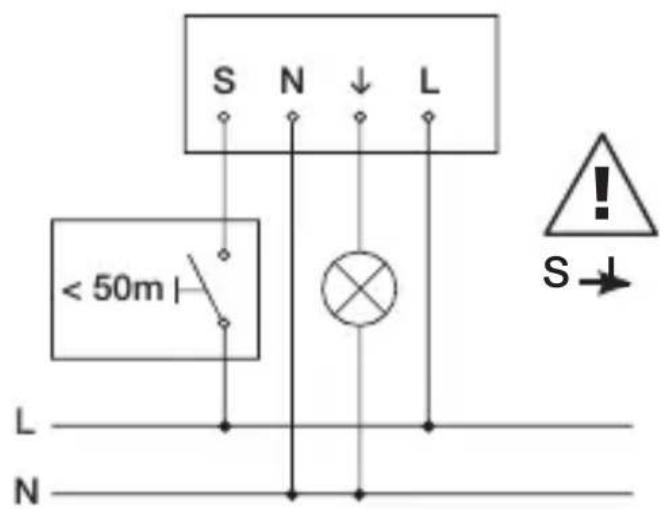

Kapcsolási rajz COM 1 vakolat alatti változat
4.2
Kapcsolási rajz COM 1 vakolat alatti változat – párhuzamos kapcsolása
4.3
Hálózati betápvezeték csatlakoztatása COM1 vakolat alatti változat
4.4

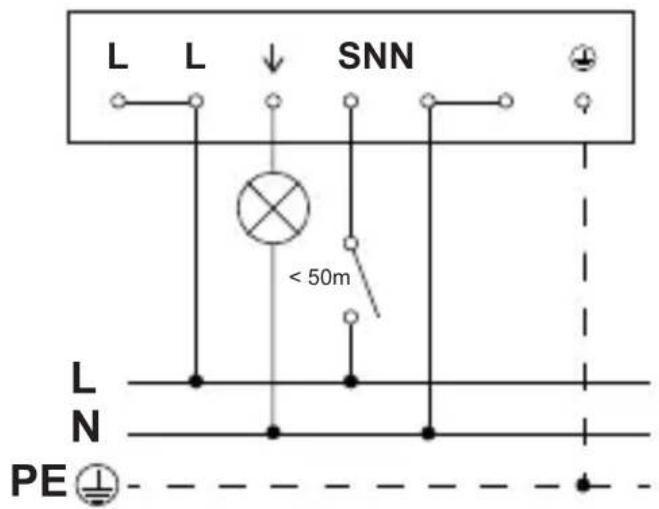

Kapcsolási rajz COM 1 vakolat feletti változat
4.5

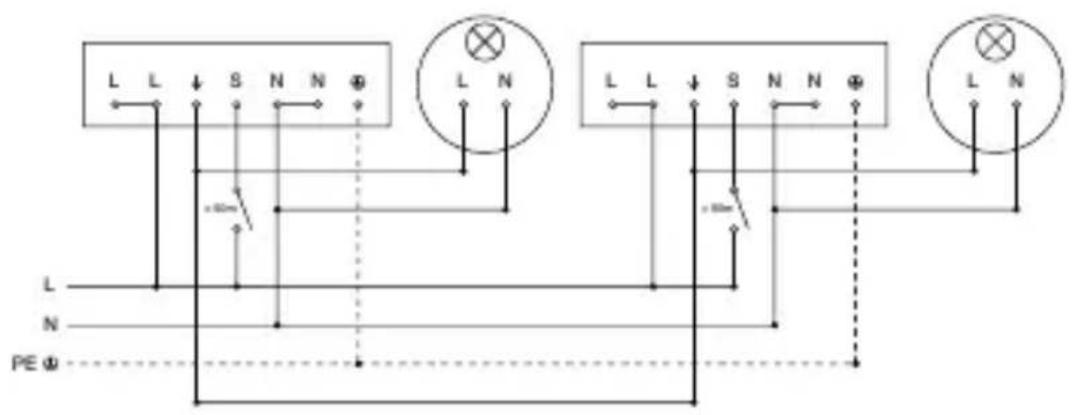

Kapcsolási rajz COM 1 vakolat feletti változat – párhuzamos kapcsolása
4.6

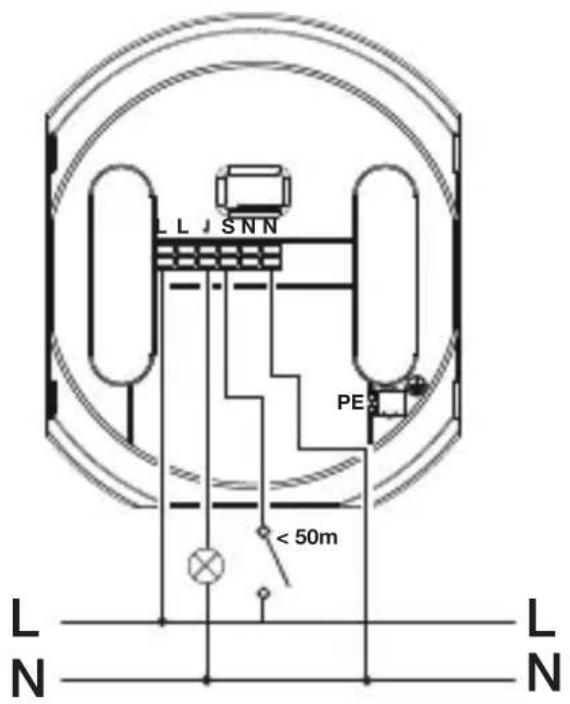

Hálózati betápvezeték csatlakoztatása COM1 vakolat feletti változat
4.7
Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.
- Kapcsolja le az áramot és szakítsa meg a ráadott feszültséget.
- Feszültségjelzővel ellenőrizze, hogy a készüléken tény-leg nincs feszültség.
- Gondoskodjon róla, hogy ne kapcsolhassák vissza a feszültségellátást.
Anyagi károk veszélye!
A hálózati kábelek felcserélése rövidzárlathoz vezethet.
- Azonosítsa be a hálózati kábeleket.
- Helyesen kösse össze a hálózati kábeleket.
Előkészületek a szerelés megkezdése előtt
- Minden alkatrészt ellenőrizzen sérülés szempontjából. Sérülések esetén ne vegye használatba a terméket.
- Válasszon ki egy alkalmas felszerelési helyet.
-A hatótávolság figyelembevételével.
-A mozgásérzékelés figyelembevételével.
-Rázkódásmentes.
-Az érzékelési tartomány akadálymentes.
-Ne szerelje fel robbanásveszélyes területre.
-Ne helyezze gyúlékony felületekre.

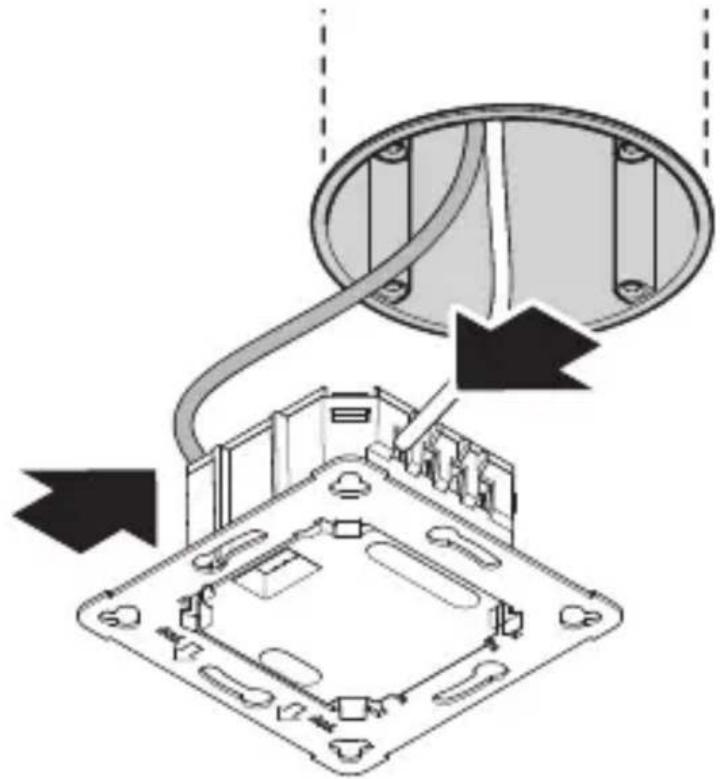

Falba süllyesztett szerelés lépései
5.1
- Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
- Végezze el a hálózatra csatlakoztatást.
→„4. Elektromos csatlakozás”
5.2

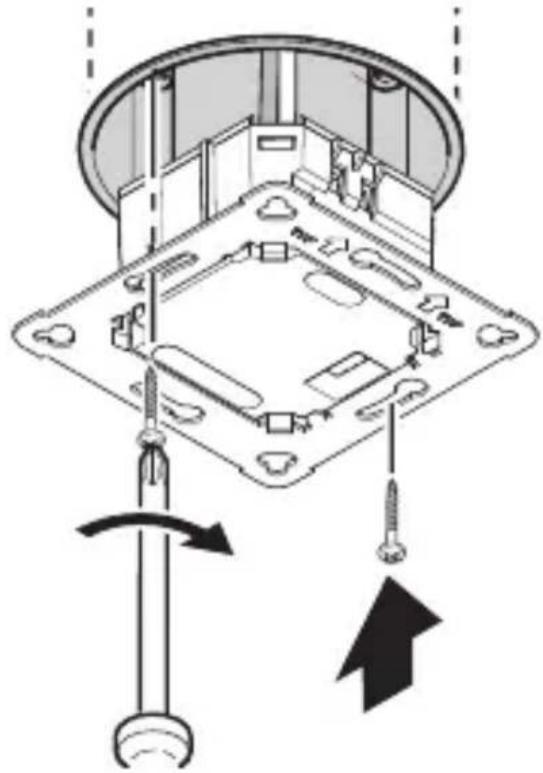

- Csavarozza a terhelési modult szorosan a csatlakozó dobozra.
5.3

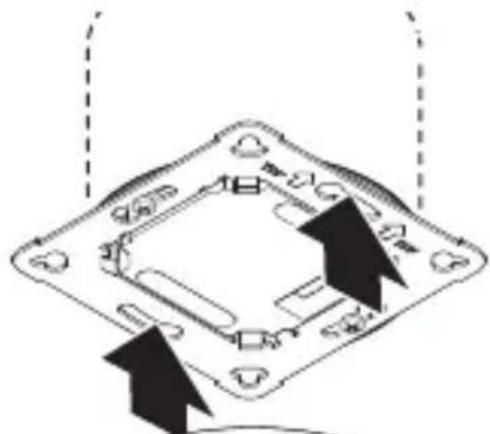

- Helyezze az érzékelő modult a terhelési modulra.
- Kapcsolja be az áramellátást.

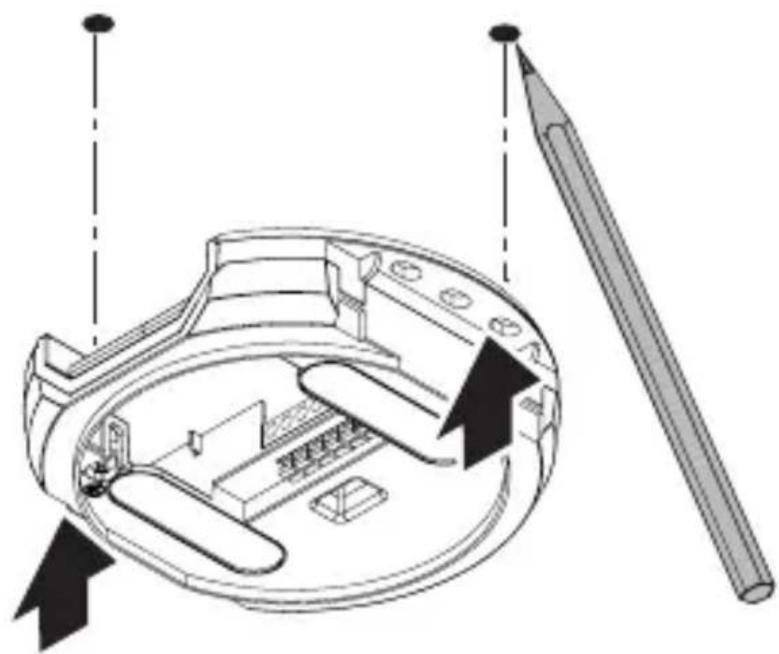

Vakolat feletti szerelés lépései
5.4
- Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
- Jelölje be a furatok helyét.
5.5

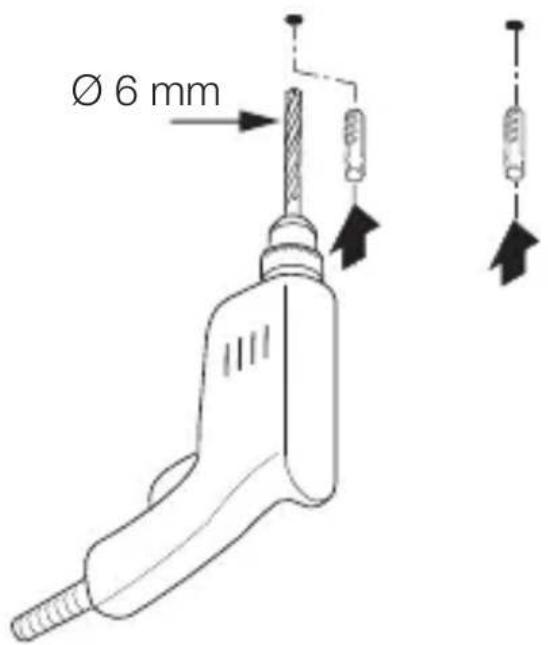

- Fúrja ki a furatokat (∅ 6 mm) és rakja be a tipliket.
- Húzza át a kábelt.
• Csavarozza fel a terhelési modult.
- Végezze el a hálózatra csatlakoztatást. →„4. Elektromos csatlakozás”
HU

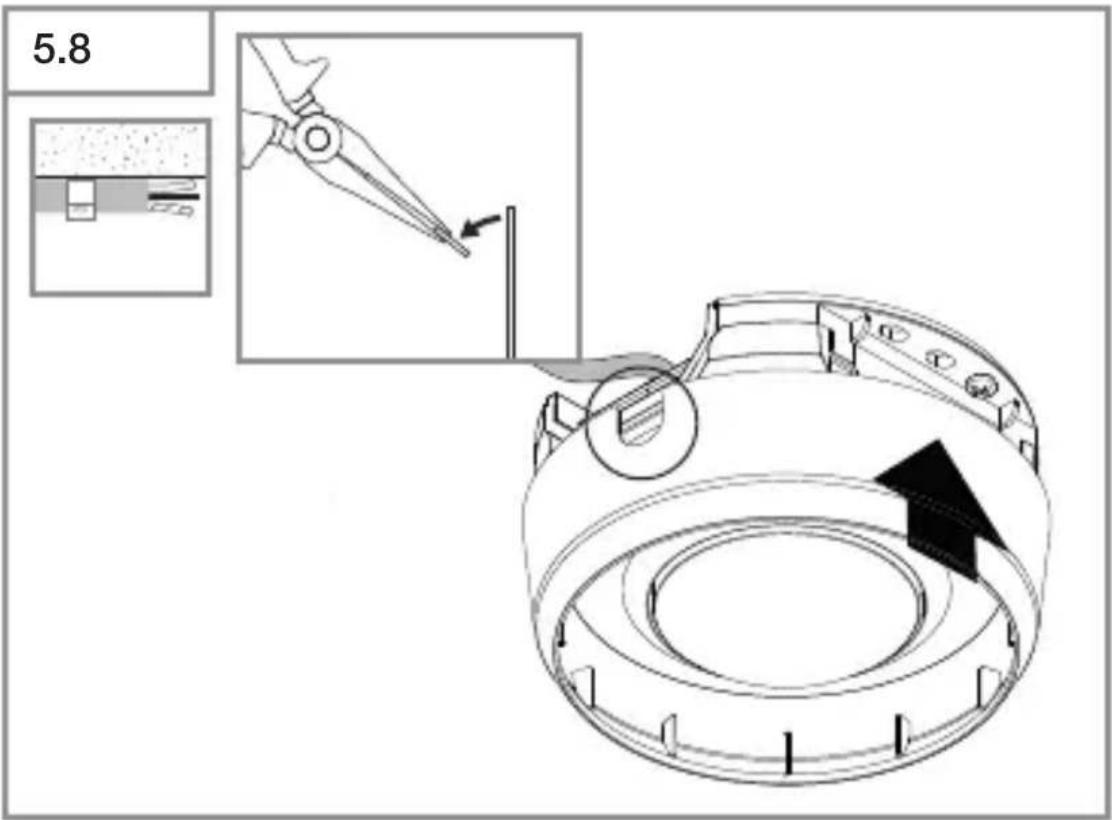

- Törje ki a szerelőfelületet.
- Helyezze fel a vakolat fölötti vezetékezés adapterét.
- Helyezze fel a mágneses érzékelő modult.
- Kapcsolja be az áramellátást.

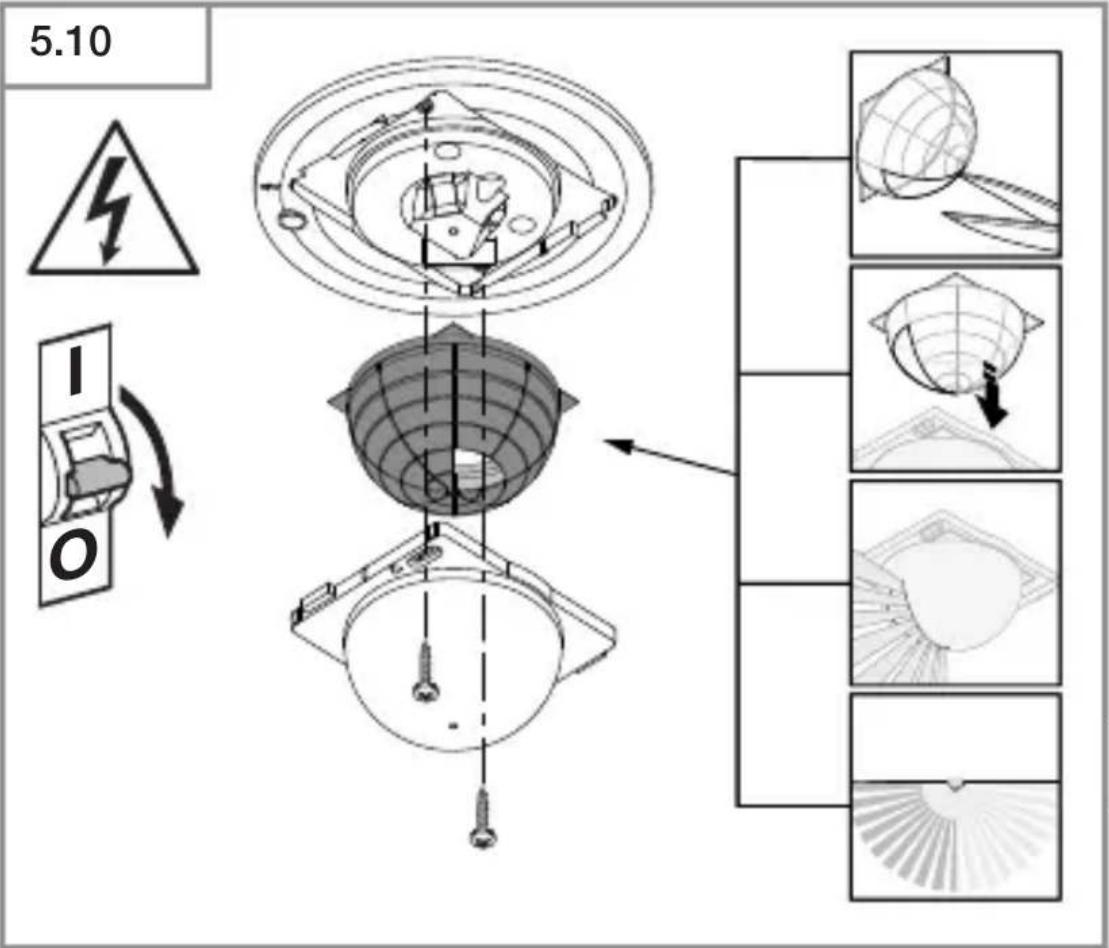

Állítsa be az aérzékelési tartományt
A takaróbetétekkel (a csomag tartalmazza) az érzékelési tartomány egyedileg állítható.
- Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
- Válassza le az érzékelő modult a terhelési modulról.
- Szerelje le a takarógyűrűt és a lencsét.
• Vágja méretre a takaróbetétet:
A letakart lencsetartományok csökkentik a hatótávolságot. - A takaróbetétet helyezze a lencsébe.
- A lencsét csavarokkal erősítse fel.
• Helyezze el a takarógyűrűt. - Helyezze az érzékelő modult a terhelési modulra.
5.11
• Helyezze fel a takarógyűrűt.
- Kapcsolja be az áramellátást.
• Végezze el a beállításokat.
→„6. Működés”
6. Működés
Gyári beállítások
Az érzékelő első üzembe helyezésekor illetve a Smart Remote applikációval történő újraindításkor aktíválódnak a gyári beállítások.
Alkonykapcsoló-beállítás: 500 Lux
Időbeállítás COM1: 5 perc
Teljes- / félautomata automata üzemmód
Alkonykapcsoló-beállítás
A kívánt megszólalási küszöb kb. 2 – 1.000 lux közé állítható be.
Nappali üzem
Az érzékelő a környezeti fényerőtől függetlenül kapcsolja a terhelést, ha mozgást észlel.
Teach-IN
A kívánt fényviszonyoknál, amikor a mozgásérzékelőnek a jövőben mozgás esetén be kell kapcsolnia, válassza a Teach-IN funkciót. 10 másodperc múlva a berendezés tárolja a környezeti fényerő így mért értékét. Egyidejűleg a terhelés kikapcsol.
Időbeállítás
A kívánt utánvilágítási időt min. 5 másodperc és max. 60 perc között lehet beállítani. Amennyiben nem érzékel mozgást, az utánvilágítási idő letelte után az érzékelő kikapcsol.
Üzemmód
Félautomatikus
A világítás már csak automatikusan kapcsol ki. A bekapcsolás kézzel történik, világítást a kapcsológombbal kell kérni, amely a beállított utánvilágítási időtartamra bekapcsolva marad.
Automatikus
A világítás a fényerőtöl és jelenléttöl / mozgástól függően önműködően BE és KI kapcsol. A világítás bármikor bekapcsolható kézileg. Ilyenkor a kapcsolóautomata működése átmenetileg megszakad.
Bemutató üzemmód
Amennyiben a fényt egy nyomógomb segítségével kikapcsolják, az érzékelő aktíválja a prezentációs módozatot. A terhelés addig kikapcsolva marad, amíg a mozgás érzékelése meg nem történik. Amint mozgás már nem érzékelhető, és az utánvilágítási idő letelt, az érzékelő ismét normal érzékelő üzemmódra vált.
Nyomógomb bemenet
A hozzákapcsolt nyomógomb BE / KI funkcióval rendelkezik, és a világítást BE ill KI kapcsolja.
Egy nyomógomb továbbá a feltétele annak, hogy az érzékelőt félautomata üzemmódban lehessen üzemeltetni. Egy hozzákapcsolt nyomógomb segítségével aktíválható a folyamatos világítás. A nyomógomb 2x megnyomása aktíválja a 4 órán át BE funkciót. A 4 órás BE letelte után a nyomógomb egyszeri megnyomása az érzékelőt újra a normal teljes vagy félautomata üzemmódba állítja.
Csak PD változat: környezetifényerő-függő kikapcsolás
A beállított alkonyatfény küszöbérték alatt a világítás fennálló mozgás vagy jelenlét érzékelése esetén is kikapcsol.
Több érzékelő intelligens párhuzamos kapcsolása
Az L'-felismerésnek köszönhetően akár 10 érzékelő is összekapcsolható párhuzamos kapcsolással. Egy szenzor kioldása esetén a világítás bekapcsol és a hálózatba kötött valamennyi érzékelő nappali üzemre kapcsol. Ennek előnye, hogy a fényerőtől függetlenül minden mozgást felismer és a beállított utánműködési idő lejár.
LED funkció
Normál üzemmód: LED ki
Indítás: LED 10 másodpercig lassan kéken villog
Inicializálás: LED tartósan kéken világít
Azonosítás: LED lassan kéken villog
Hiba: LED gyorsan pirosan villog
Teszt üzemmód, nincs mozgás: LED zölden világít
Próbaüzem mozgás: LED gyorsan zölden villog
Teach-IN sikeresen befejezve: LED egy másodpercig
zölden világít
Folyamatos világítás 4H BE / KI aktívált: LED folyamato-san cián színben világít
Távirányító utasítást kapott: LED gyorsan cián színben villog
Félautomata üzemmód beállítva: LED 5x lassan cián színben villog
RC5 távirányító (EAN 4007841 592806)
Az RC5 további műveletei
– Folyamatos világítás 4 óra BE / KI
- User-Reset
RC8 távirányító (EAN 4007841 559410)
Az RC8 további műveletei
- CH1 időbeállítás
– Próba- / normal üzem
– Alkonykapcsoló-beállítás
– Éjszakai üzem
– Nappali üzem
- Teach In / betanítás
- Reset
Smart Remote
– Vezérlés okostelefonról vagy tabletról
– Helyettesíti az RC5 és az RC8 távirányítókat
– Töltse le a hozzávaló alkalmazást, és kapcsolódjon Bluetooth használatával.
Smart Remote kiegészítő funkciók
– Időbeállítás: 5 mp – 60 perc
– Szürkületi beállítás: 2 – 1.000 Lux, Teach
– Távirányító aktiválás / deaktiválás
- Próba mód
– Teljes- / félautomata
– Folyamatos világítás 4 óra BE / KI
- Reset
Smart Remote Applikáció
A Smart Remote applikáció használatához szüksége van egy okostelefonre vagy tabletre, amelyre letölthetők applikációk az AppStore / Play Store-ból. Kérjük figyeljen arra, hogy készülékének támogatnia kell a Bluetooth funkciót.
Android iOS
7. Ápolás és karbantartás
A berendezés nem igényel karbantartást.
Áramütés veszélye!
Áram alatt lévő alkatrészek vízzel való érintkezése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.
- A berendezést csak száraz állapotban tisztítsa.
Anyagi károk veszélye!
A nem megfelelő tisztítószer megrongálhatja a készüléket.
- A berendezést enyhén benedvesített ruhával, tisztítószer használata nélkül tisztítsa.
8. Ártalmatlanítás
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
A használt elektromos és elektronikus berendezésekre vonatkozó hatályos EU irányelvek értelmében, és ezeknek a nemzeti jogban való alkalmazása szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni, és gondoskodni kell környezetbarát újrahasznosításukról.
9. Gyártói garancia
Gyártói garancia STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Németország
Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. termékszavatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan.
Jótállási igények érvényesítése:
Amennyiben a termékével kapcsolatban reklamációval kíván élni, kérjük, hogy a terméket hiánytalanul és bérmentesítve küldje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft, Radvány u. 24, H-1118 Budapest címre, mellékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elnevezésének. Ezért a garancia idő végéig ajánlatos gondosan megőriznie a vásárlási bizonylatát. A visszaküldés során keletkező szállítási költségekért és kockázatokért a STEINEL nem vállal felelősséget.
A jótállás érvényesítéséről a www.steinel-professional.de/garantie honlapunkon kap tájékoztatást.
Aennyiben a garancia körébe eső esemény következett be, vagy a termékével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat bennünket a +36/1/3193064 szervizvonal számon.
5 ÉV GYÁRTÓI GARANCIA
10. Műszaki adatok
- Méretek (∅ × T)
MD / PD IR 4360-8 COM1: UP: 109 × 70 mm
AP: 129 × 65 mm
DE: 109 × 109 mm
MD / PD IR 4360-24 COM1: UP: 109 × 75 mm
AP: 129 × 70 mm
DE: 109 × 114 mm
– Bemeneti feszültség: 220 – 240 V, 50/60 Hz
– Teljesítményfelvétel Standby (P _sb ): < 0,1 W
– Időbeállítás: COM1 relé 5 mp – 60 perc
- Alkonykapcsoló-beállítás: 2–1.000 Lux
– Hatótávolság (2,5 m magasságban):
MD IR 4360-8 COM1: Érintőleges ∅ 8,5 m
Sugárirány ∅ 4,5 m
PD IR 4360-8 COM1:
Érintőleges ∅ 8,5 m
Sugárirány ∅ 4,5 m
Jelenlét ∅ 6,0 m
MD IR 4360-24 COM1:
Érintőleges ∅ 24,5 m
Sugárirány ∅ 5,5 m
PD IR 4360-24 COM1:
Érintőleges ∅ 24,5 m
Sugárirány ∅ 5,5 m
Jelenlét ∅ 7,5 m
– Érzékelési szög:
360°
– Szerelési magasság:
2,5-4 m
– Optimális szerelési magasság:
2,8 m
– Védelem típusa: IP54 (csak vakolat feletti változat)
- Hőmérséklettartomány: -20 °C - +50 °C
– Párhuzamos kapcsolat L'-en keresztül: max. 10 érzékelő
Teljesítmény 1. kapcsoló kimeneten (COM1)
– Izzó- / halogénlámpa terhelés:
2.000 W
- LED- / EVG-terhelés (max. 50 db, c < 176 μF):
500 W
– Kisfeszültségű halogénlámpák:
2.000 VA
11. Hibaelhárítás
A világítás nem kapcsol be.
– Nem csatlakoztatták rá a feszültséget.
- Feszültség csatlakoztatását átvizsgálni.
– A Lux-érték túl alacsonyra van beállítva.
- Lux-értékét lassan növelni, amíg a világítás be nem kapcsol.
– Nincs mozgásérzékelés.
- Az érzékelő irányába szabad rálátást biztosítani.
- Érzékelési területet átvizsgálni.
A világítás nem kapcsol ki.
– A Lux-érték túl magas.
• Lux-értékét kisebbre állítani.
– Utánműködési idő letelik.
- Utánműködési idő leteltét megvárni, esetleg utánműködési időt kisebbre állítani.
– Zavaró hőforrások, pl.: fűtőventilátor, nyitott ajtók és ablakok, háziállatok, izzókörte / halogén sugárzó, mozgó tárgyak.
- Érzékelési területet átvizsgálni.
Érzékelő jelenlét ellenére kikapcsol.
– Utánműködési idő túl rövid.
- Utánműködési időt megnövelni.
– Világítási küszöbérték túl kicsi.
- Szürkületi beállítást módosítani.
Érzékelő túl késön kapcsol ki.
– Utánműködési idő túl hosszú.
- Utánműködési időt lerövidíteni.
Érzékelő szemből való megközelítés esetén túl későn kapcsol be.
– Szemből való megközelítésnél a hatótávolság kisebb.
- További érzékelőket felszerelni.
- Hatótávolságot beállítani.
- Két érzékelő közötti távolságot lecsökkenteni.
Jelenlét esetén az érzékelő a sötétség ellenére sem kapcsol be.
– Túl kicsire választották a Lux-értéket.
- Fényerősségi küszöbértéket megnövelni.
– Félautomatika aktív.
- Teljes automatikát aktiválni vagy a világítást a nyomógombbal bekapcsolni.
- 4 óra Kl aktiv.
• 4 óra KI deaktiválni.
Az érzékelő nem kapcsolódik az alkalmazáshoz.
– Az applikáció vagy az okostelefon rendszerleállása.
- A mobil végkészülék újraindítása.
