Tuotetyyppi	Passiivinen infrapunaliiketunnistin / läsnäolotunnistin (pyrosähköinen)
Tuotemerkki	Steinel
Malli	MD IR 4360 (liiketunnistin) / PD IR 4360 (läsnäolotunnistin)
Syöttöjännite	220–240 V, 50/60 Hz
Valmiustilan tehonkulutus	< 0,1 W
Mitat (uppoasennettu versio - MD/PD IR 4360-8 COM1)	109 × 70 mm (halkaisija × korkeus)
Mitat (pinta-asennettu versio)	129 × 65 mm (halkaisija × korkeus)
Havaintoalue (tangentiaalinen, korkeus 2,5 m)	MD/PD IR 4360-8 : 8,5 m ; MD/PD IR 4360-24 : 24,5 m
Havaintoalue (läsnäolo, PD)	PD IR 4360-8 : 6,0 m ; PD IR 4360-24 : 7,5 m
Havaintokulma	360°
Asennuskorkeus	2,5–4 m (optimi 2,8 m)
Säädettävä viiveaika	5 sekuntia – 60 minuuttia
Kytkeytymiskynnys (valoisuus)	2–1000 luksia (päivävalotila mahdollinen)
Suojausluokka (pinta-asennettu versio)	IP54
Käyttölämpötila-alue	–20 °C – +50 °C
Lähtöteho (COM1) - Hehkulamput / halogeenilamput	2000 W
Lähtöteho (COM1) - LED / elektroniset liitäntälaitteet	500 W (enintään 50 laitetta, c < 176 µF)
Lähtöteho (COM1) - Pienjännitehalogeenit	2000 VA
Rinnankytkentä (enintään)	10 tunnistinta L'-liittimen kautta
Erikoistoiminnot	Liike- ja läsnäolotunnistus, valoisuuden säätö, viiveaika, täysin automaattinen / puoliautomaattinen tila, esittelytila, 4h pakkokäyttö, kaukosäädin RC5/RC8, Smart Remote Bluetoothin kautta
Valmistajan takuu	5 vuotta

Usein kysytyt kysymykset - MD IR 4360 STEINEL

Mikä on Steinel MD IR 4360 -tunnistimen tyyppi?

Steinel MD IR 4360 on passiivinen infrapunaliiketunnistin (pyrosähköinen), joka on suunniteltu sisäkäyttöön, pääasiassa kattoasennukseen. Se havaitsee liikkeen lämpösäteilyn avulla.

Kuinka MD IR 4360 -tunnistimen havaintoaluetta säädetään?

Havaintoaluetta voidaan säätää mukana tulevan asennettavan peitteen avulla. Katkaise virta, irrota linssi ja leikkaa peitteen segmentit peittääksesi halutut alueet. Tämä rajoittaa havaintoaluetta.

Mitä eroa on MD- ja PD-mallien välillä?

MD (motion detector) havaitsee liikkeen, kun taas PD (presence detector) sisältää herkemmän läsnäoloalueen, joka havaitsee pieniä liikkeitä, kuten istuvan henkilön liikkeet.

Kuinka tunnistin kytketään rinnan muiden kanssa?

Rinnankytkentä tehdään L'-liittimen kautta. Enintään 10 tunnistinta voidaan kytkeä. Kun yksi tunnistin aktivoituu, kaikki verkon valaisimet syttyvät ja kaikki tunnistimet siirtyvät päivävalotilaan.

Mitä asetuksia on saatavilla RC5- tai RC8-kaukosäätimellä?

RC5-kaukosäädin (EAN 4007841 592806) mahdollistaa 4 tunnin pakkokäytön ja tehdasasetusten palautuksen. RC8 (EAN 4007841 559410) tarjoaa lisäksi viiveajan, kytkeytymiskynnyksen, testitilan ja valinnan päivä- ja yötilan välillä.

Voiko tunnistinta ohjata älypuhelimella?

Kyllä, Smart Remote -sovelluksen avulla, joka on saatavilla iOS:lle ja Androidille. Yhteys muodostetaan Bluetoothin kautta. Sovelluksella voidaan säätää viiveaikaa, valoisuuskynnystä, aktivoida testitila, 4h pakkokäyttö ja palauttaa laite tehdasasetuksiin.

Mikä on optimaalinen asennuskorkeus?

Asennuskorkeus on 2,5–4 m, optimaalisen korkeuden ollessa 2,8 m. Tällä korkeudella tangentiaalinen havaintoalue on 8,5 m (malli -8) tai 24,5 m (malli -24).

Kuinka Steinel MD IR 4360 -tunnistin puhdistetaan?

Puhdistus on tehtävä ainoastaan kuivana pehmeällä liinalla. Älä koskaan käytä vettä tai pesuainetta, sillä se voi vahingoittaa laitetta tai aiheuttaa sähköiskun vaaran.

Mikä on kytkettyjen valaisimien enimmäisteho?

COM1-lähtö hyväksyy: 2000 W hehku-/halogeenilampuille, 500 W LEDeille (enintään 50 laitetta, kapasitanssi < 176 µF) ja 2000 VA pienjännitehalogeeneille.

Mitä tehdä, jos valo ei sammu?

Tarkista ensin valoisuuskynnyksen asetus: jos se on liian korkea, pienennä sitä. Myös viiveaika voi olla käynnissä; odota sen päättymistä tai lyhennä sitä. Lopuksi häiritsevät lämmönlähteet (patterit, eläimet, ikkunat) voivat aiheuttaa tarpeettomia aktivointeja; tarkista havaintoalue.

KÄYTTÖOHJE MD IR 4360 STEINEL

1. Tämä asiakirja 324
2. Yleiset turvaohjeet 324
3. Laitteen osat 325
4. Sähköliitäntä 336
5. Asennus 340
6. Toiminta 348
7. Huolto ja hoito 352
8. Hävittäminen 352
9. Valmistajan takuu 353
10. Tekniset tiedot 354
11. Viankorjaus 355

1. Tämä asiakirja

– Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osit-tainen) sallittu vain, mikäli annamme siihen luvan.
– Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

Vedestä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
• Huomioi turvaohjeet.
• Säilytä helposti saatavilla.

– Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

– Vain ammattitaitoinen henkilökunta saa tehdä verkkojännitettä koskevat työt.
- Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
– Käytä ainoastaan alkuperäisiä varaosia.
– Vain ammattiyritykset saavat tehdä korjauksia.

3. Laitteen osat

Käyttötarkoituksen mukainen käyttö

• Tunnistin.
  – Asennus kattoon rakennusten sisätiloissa.
  – Malli AP pinta-asennukseen.
  – Malli UP uppoasennukseen.
  – Malli DE seinäasennukseen.

Tunnistinsuureet

Tunnistin voi havaita seuraavat tunnistinsuureet:

• Liike (MD & PD).
• Läsnäolo (PD).
• Kirkkaus (MD & PD).

Tunnistimen ja painikkeen välisen johdon pituus < 50 m.

Toimintaperiaate

Läsnäolotunnistin ja liiketunnistin on varustettu pyrosähköisillä tunnistimilla. Pyrosähköiset tunnistimet havaitsevat liikkuvista ihmisistä, eläimistä jne. lähtevän lämpösäteilyn.

Läsnäolotunnistin on varustettu lisäksi läsnäoloalueella, joka mahdollistaa myös pienemmän liikkeen herkän tunnistuksen. Tämä havaittu lämpösäteily muunnetaan elektronisesti ja rele kytketään. Erilaiset esteet (esim. seinä tai lasiruudut) estävät lämpösäteilyn tunnistuksen.

Liittymä

COM1: rele 1

COM1-rele kytkee kuormat. Signaalit käsitellään ja lähetetään.

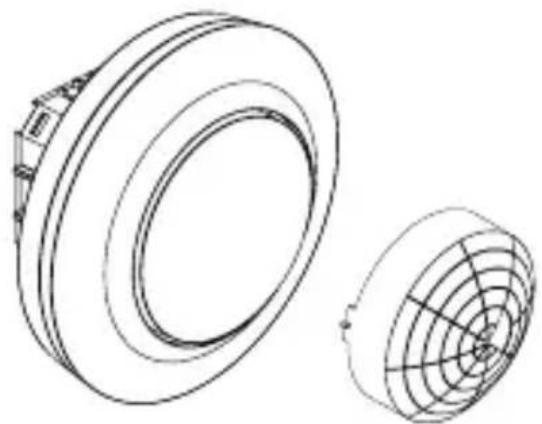

Toimituslaajuus, MD / PD IR 4360-8 COM1, uppoasennus

3.1

• 1 tunnistin
• 1 linssinsuojus
• 1 käyttöturvallisuustiedote (A)
• 1 Quick start -opas (B)

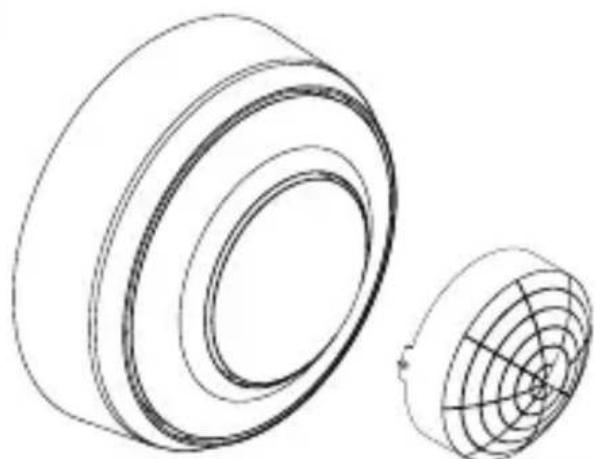

Toimituslaajuus, MD / PD IR 4360-8 COM1, pinta-asennus

3.2

• 1 tunnistin
• 1 linssinsuojus
• 1 käyttöturvallisuustiedote (A)
• 1 Quick start -opas (B)

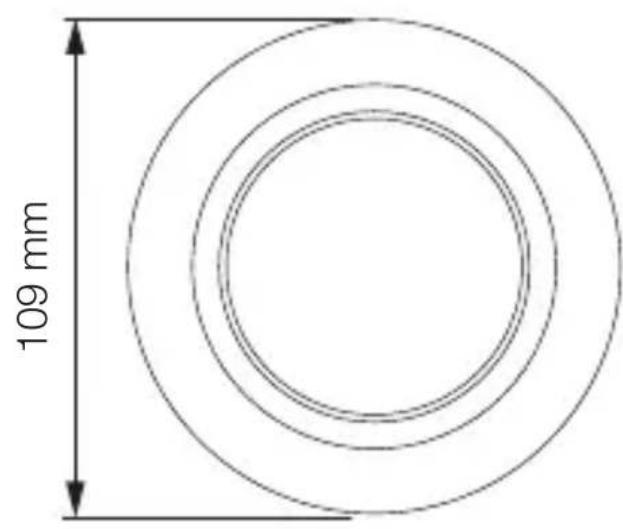

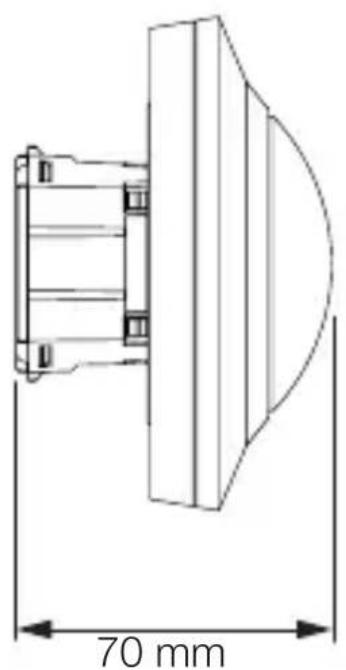

Tuotteen mitat, MD / PD IR 4360-8 COM1, uppoasennus

3.3

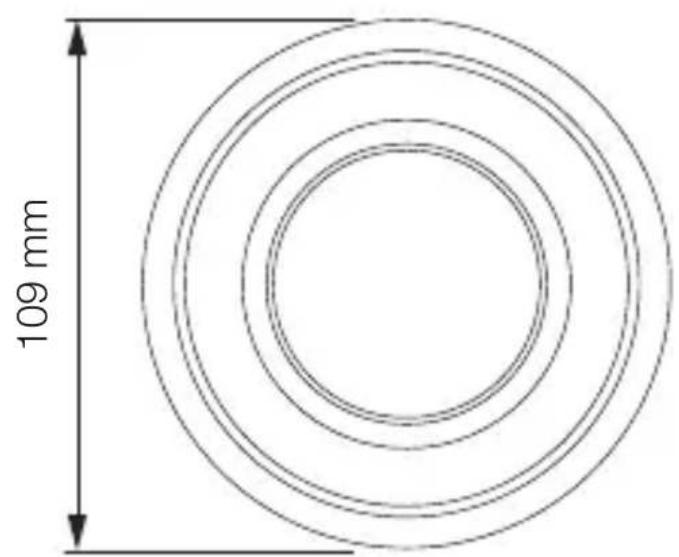

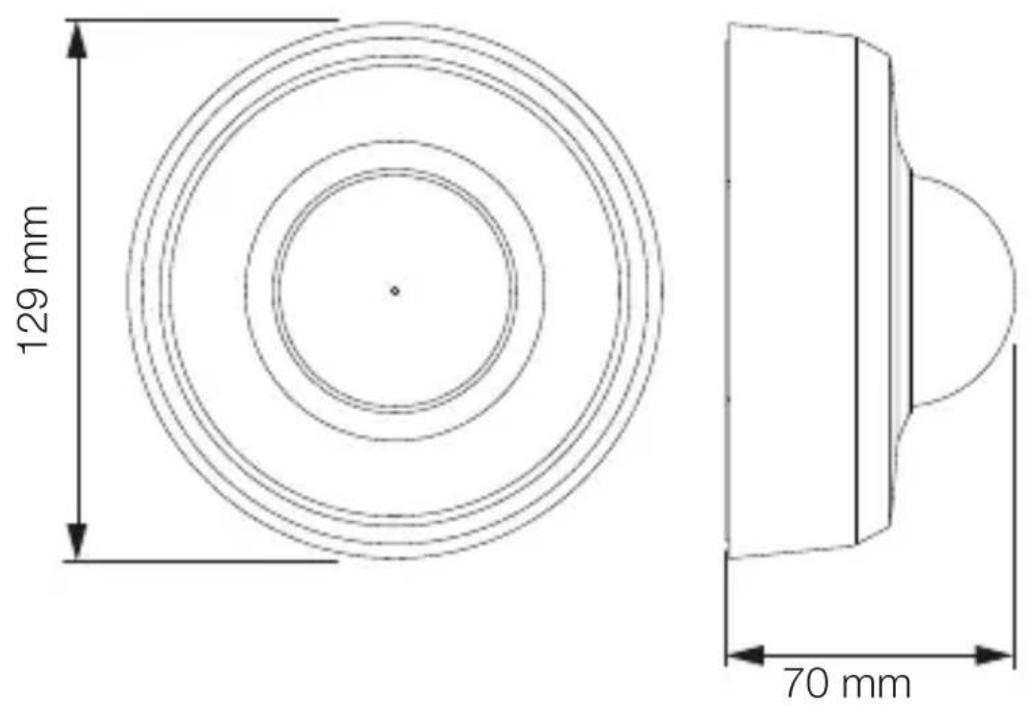

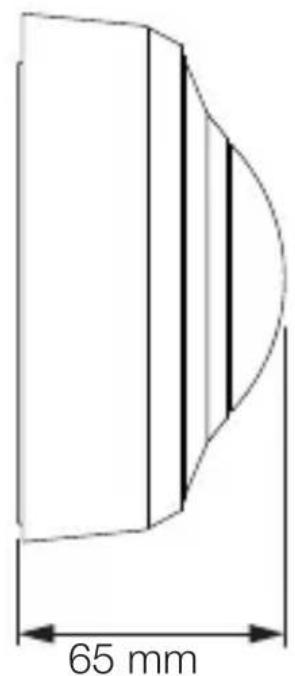

Tuotteen mitat, MD / PD IR 4360-8 COM1, pinta-asennus

3.4

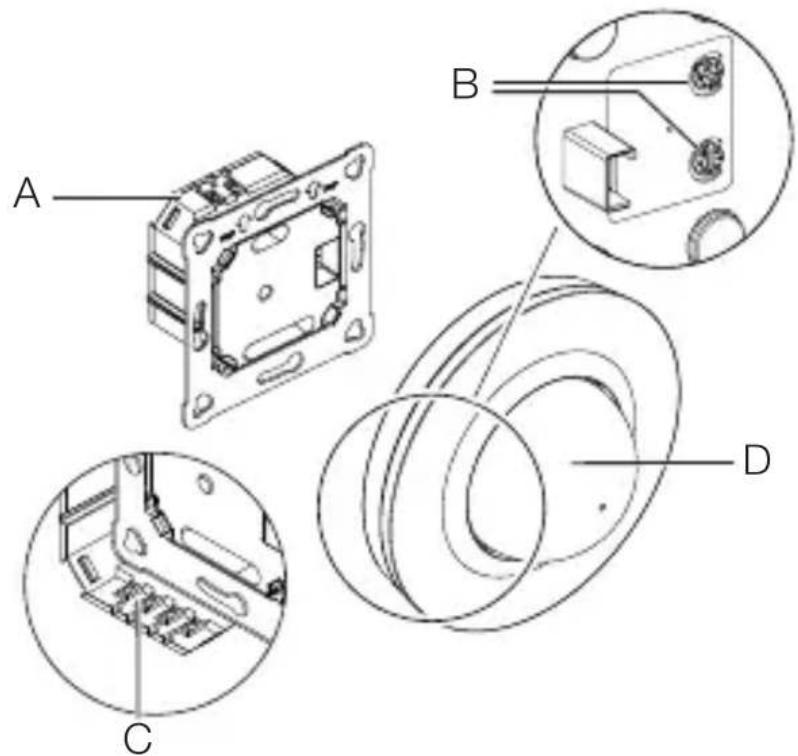

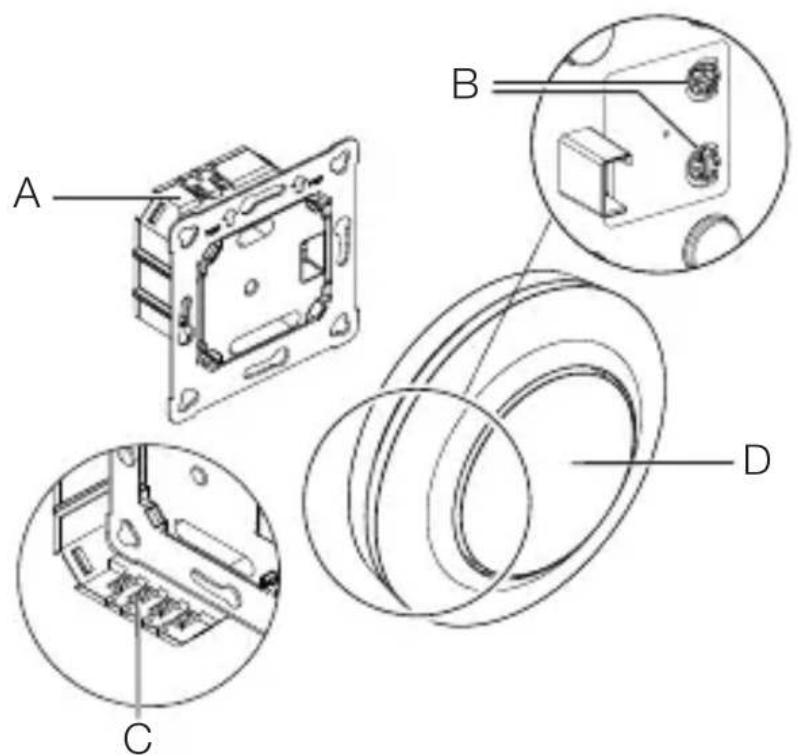

Laitteen yleiskuva, MD / PD IR 4360-8 COM1, uppoasennus

3.5

A Relemoduuli
B Säädintikku
C Kytkentäliitin
D Tunnistinmoduuli

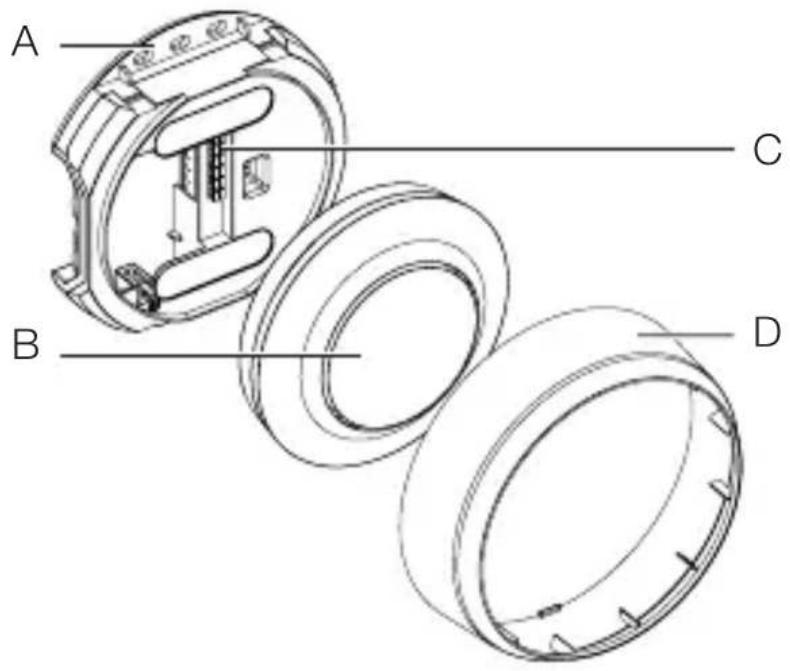

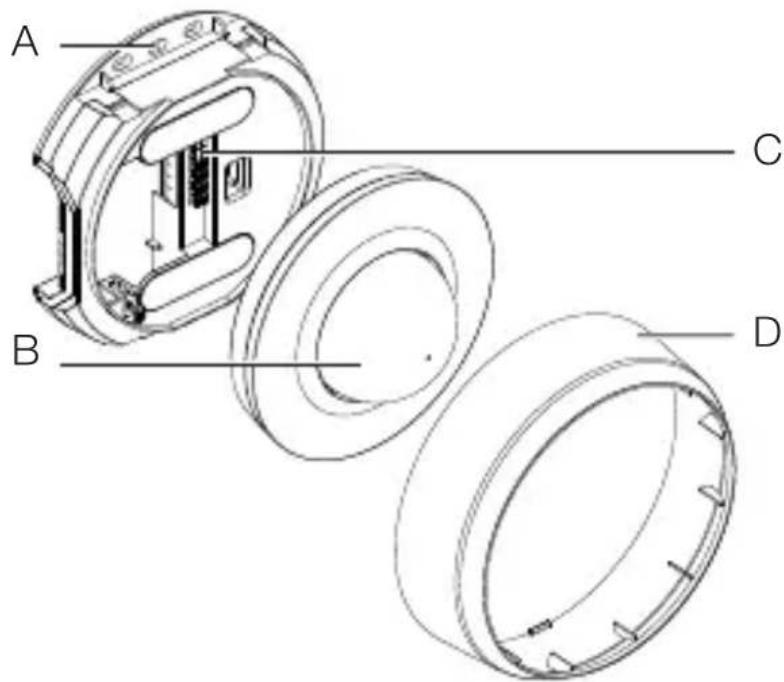

Laitteen yleiskuva, MD / PD IR 4360-8 COM1, pinta-asennus

3.6

A Pinta-asennusrasia
B Tunnistinmoduuli
C Kytkentäliitin
D Peiterengas

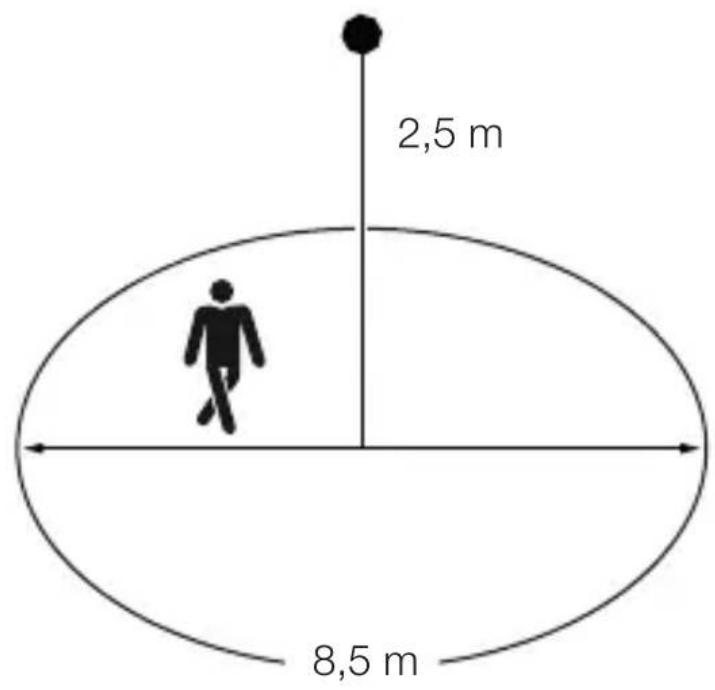

Toiminta-alue MD IR 4360-8 COM1

3.7

FI

Toiminta-alue PD IR 4360-8 COM1

3.8

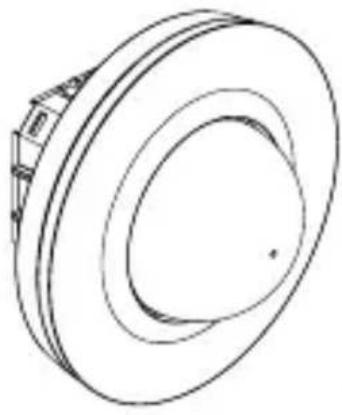

Toimituslaajuus, MD / PD IR 4360-24 COM1, uppoasennus

3.9

• 1 tunnistin
• 1 linssinsuojus
• 1 käyttöturvallisuustiedote (A)
• 1 Quick start -opas (B)

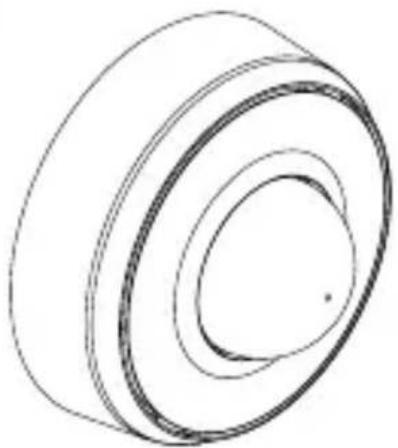

Toimituslaajuus, MD / PD IR 4360-24 COM1, pinta-asennus

3.10

• 1 tunnistin
• 1 linssinsuojus
• 1 käyttöturvallisuustiedote (A)
• 1 Quick start -opas (B)

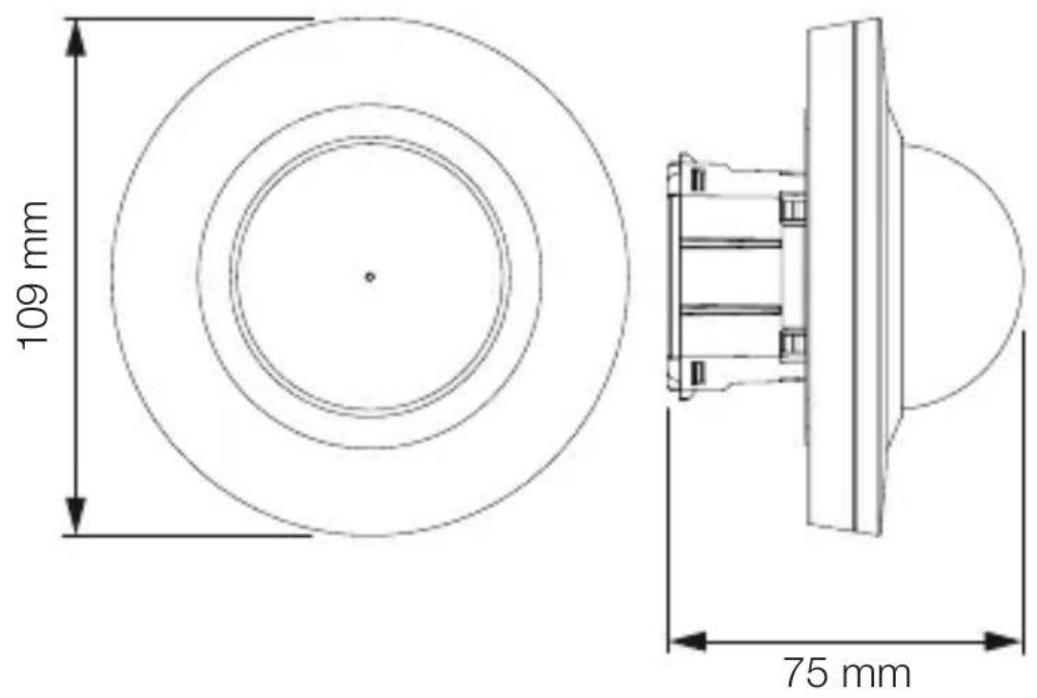

Tuotteen mitat, MD / PD IR 4360-24 COM1, uppoasennus

3.11

FI

Tuotteen mitat, MD / PD IR 4360-24 COM1, pinta-asennus

3.12

Laitteen yleiskuva, MD / PD IR 4360-24 COM1, uppoasennus

3.13

A Relemoduuli
B Säädintikku
C Kytkentäliitin
D Tunnistinmoduuli

Laitteen yleiskuva, MD / PD IR 4360-24 COM1, pinta-asennus

3.14

A Pinta-asennusrasia
B Tunnistinmoduuli
C Kytkentäliitin
D Peiterengas

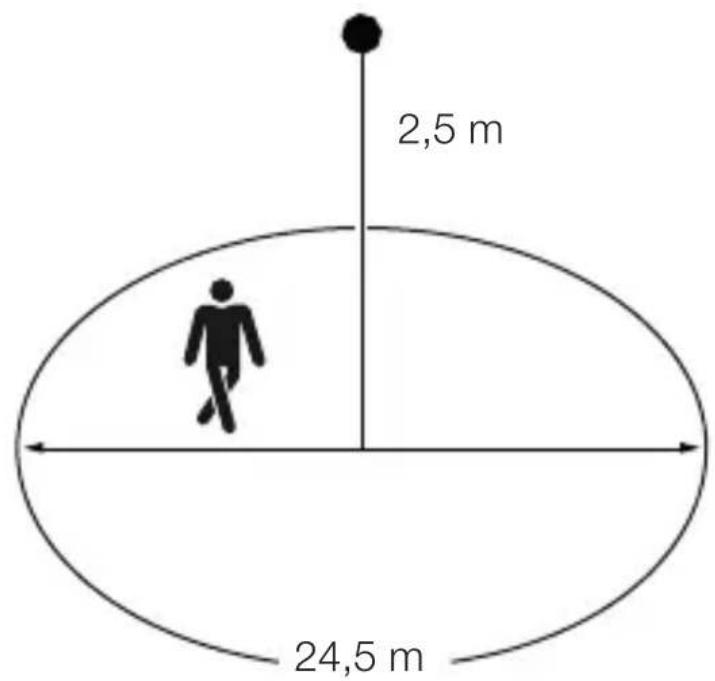

Toiminta-alue MD IR 4360-24 COM1

3.15

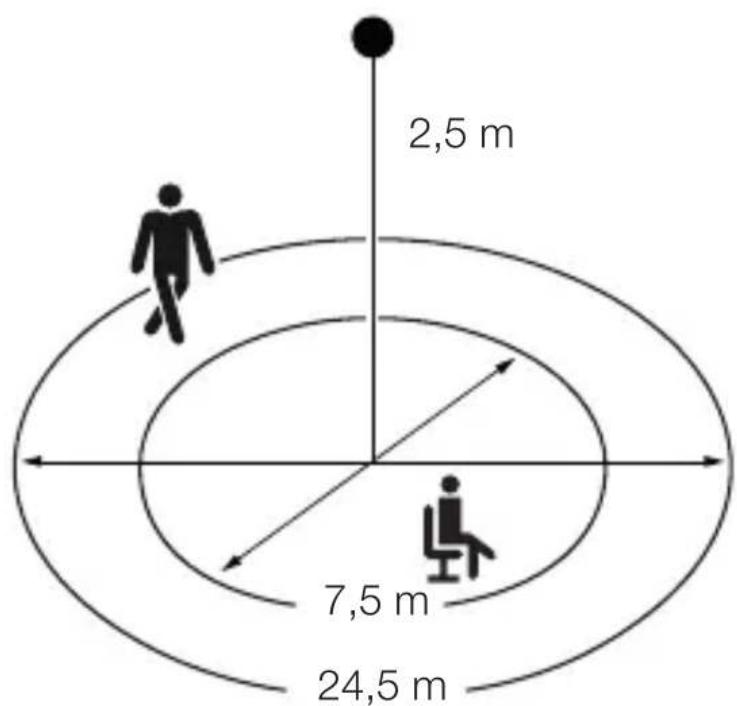

Toiminta-alue PD IR 4360-24 COM1

3.16

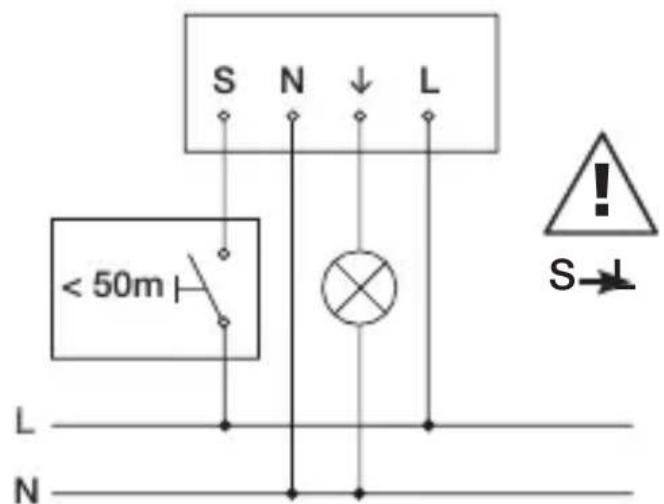

4. Sähköliitäntä

Verkkojohtona käytetään useampijohtimista kaapelia: (johtojen maks. ∅ 2,5 mm):

L = vaihe (useimmiten musta tai ruskea)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihreä / keltainen)

↓ = kytketty vaihe (useimmiten musta, ruskea tai harmaa)

S = painike

Tärkeää: Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja asennettava uudelleen.

4.1

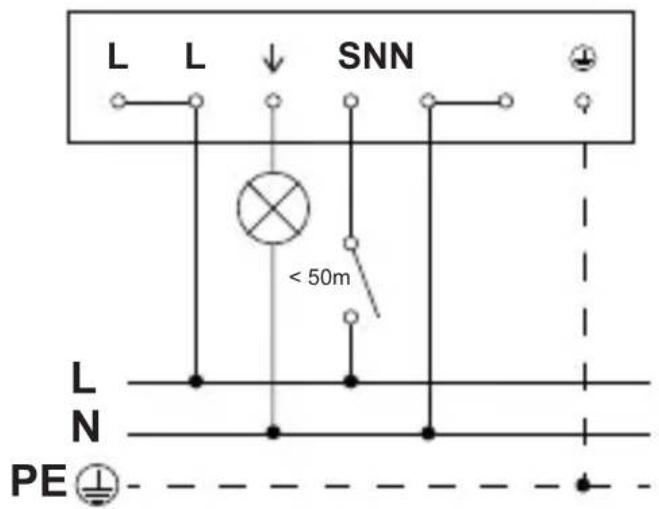

Kytkentäkaavio COM1 uppoasennus

4.2

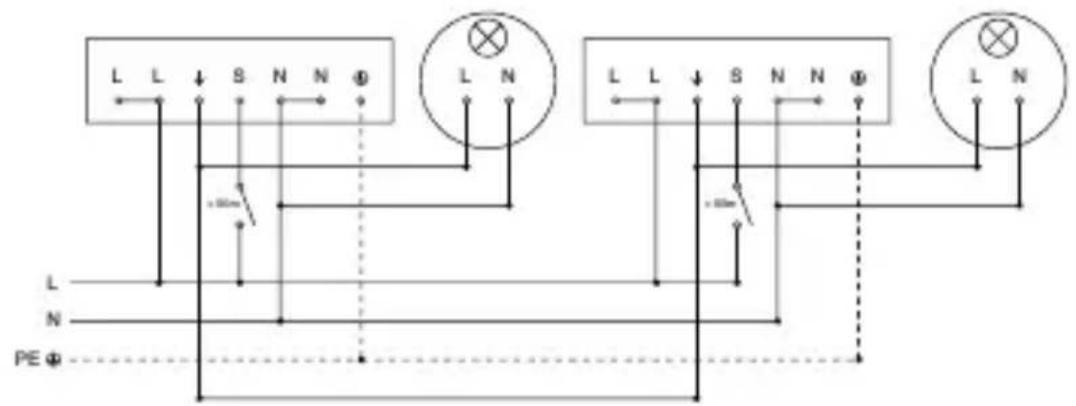

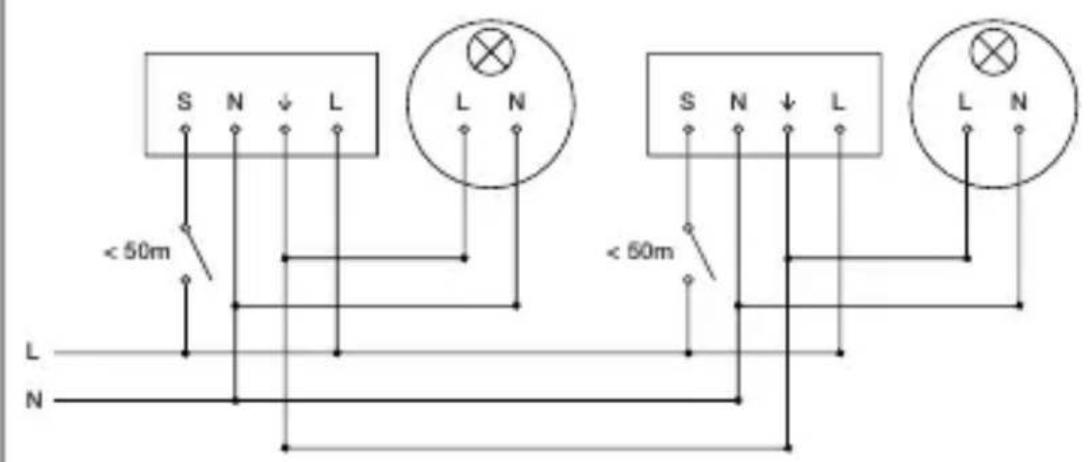

Kytkentäkaavio COM1 uppoasennus – rinnankytkentä

4.3

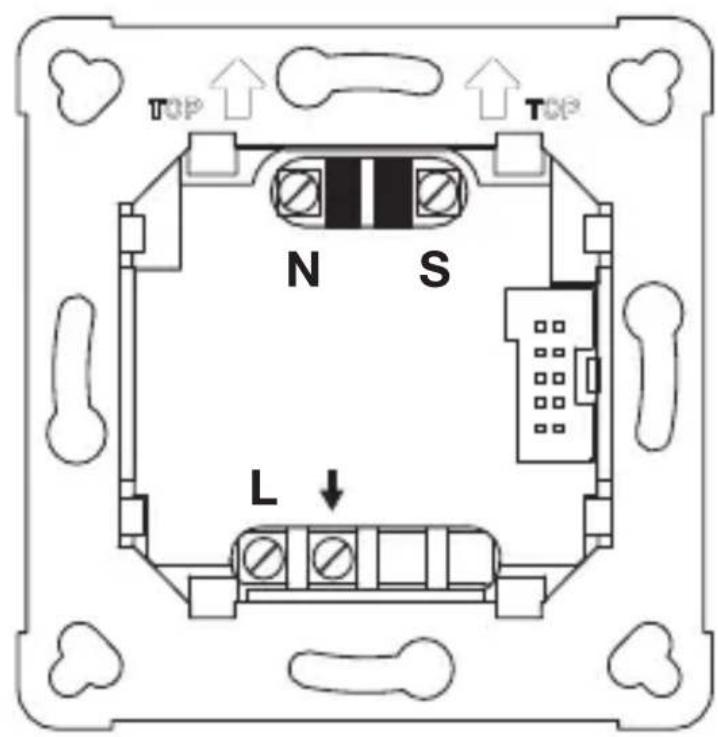

Verkkojohdon liitäntä COM1, uppoasennus

4.4

Kytkentäkaavio COM1 pinta-asennus

4.5

FI

Kytkentäkaavio COM1 pinta-asennus – rinnankytkentä

4.6

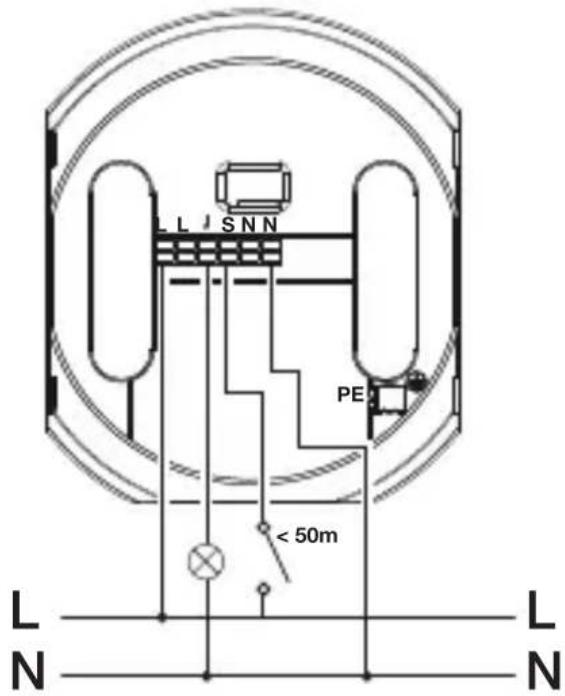

Verkkojohdon liitäntä COM1, pinta-asennus

4.7

Sähkövirran aiheuttama vaara!

Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Katkaise virta.
• Tarkista jännitteettömyys jännitteenkoettimella.
  • Varmista, että virta ei palaudu.

Aineellisten vahinkojen vaara!

Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosulkuun.

• Tunnista liitäntäjohdot.
• Yhdistä liitäntäjohdot oikein.

Asennuksen valmistelu

- Tarkista, että missään komponentissa ei ole vaurioita. Älä ota tuotetta käyttöön, jos siinä on vaurioita.

• Valitse sopiva asennuspaikka.
  -Huomioi toimintaetäisyys.
  -Huomioi toiminta-alue.
  -Tärinätön paikka.
  -Toiminta-alueella ei ole esteitä.
  –Ei räjähdysvaarallisille alueille.
  –Ei herkästi syttyville pinnoille.

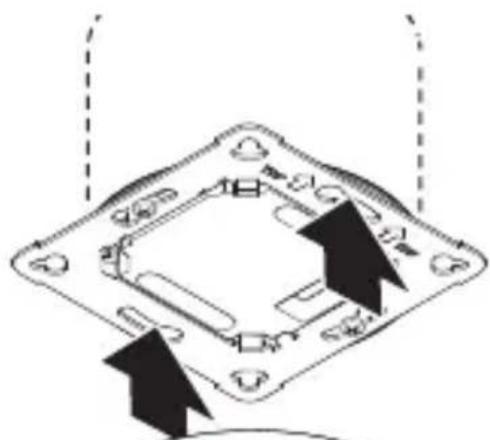

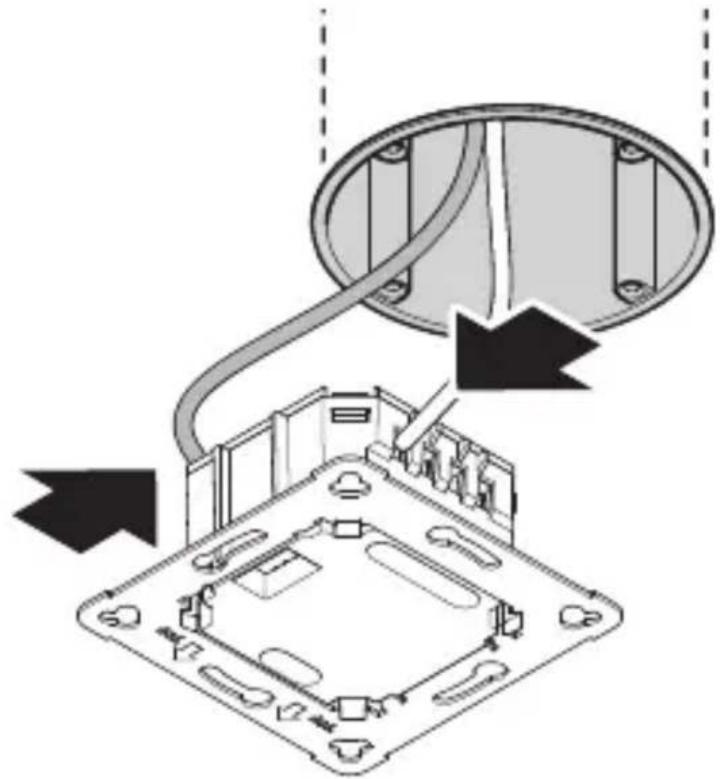

Uppoasennuksen vaiheet

5.1

• Tarkista, että virta on katkaistu.
• Tee verkkoliitäntä.

→"4. Sähköliitäntä"

5.2

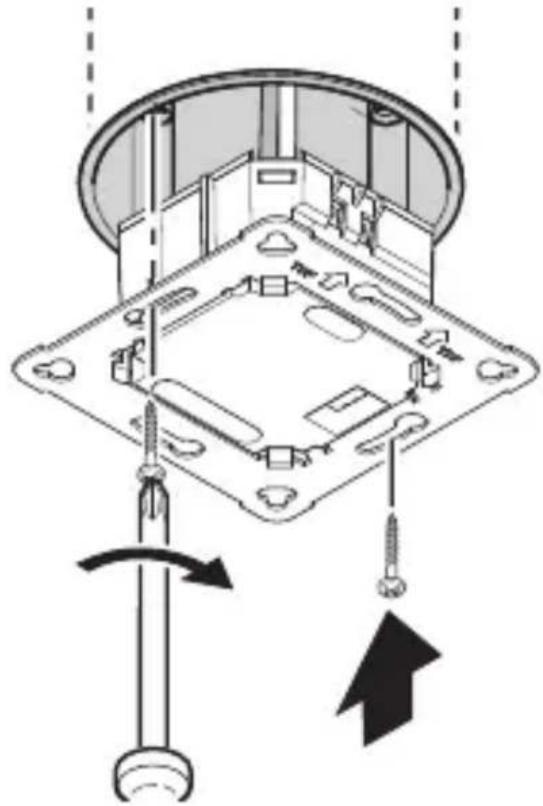

- Kiinnitä relemoduuli uppoasennusrasiaan.

5.3

• Aseta magneettinen tunnistinmoduuli relemoduuliin.
• Kytke virta päälle.

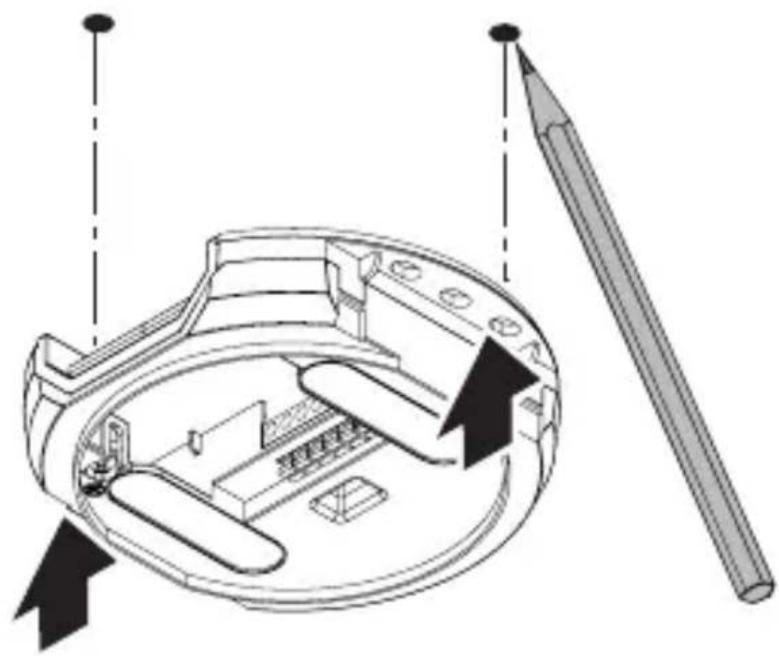

Pinta-asennuksen vaiheet

5.4

• Tarkista, että virta on katkaistu.
• Merkitse reiät.

5.5

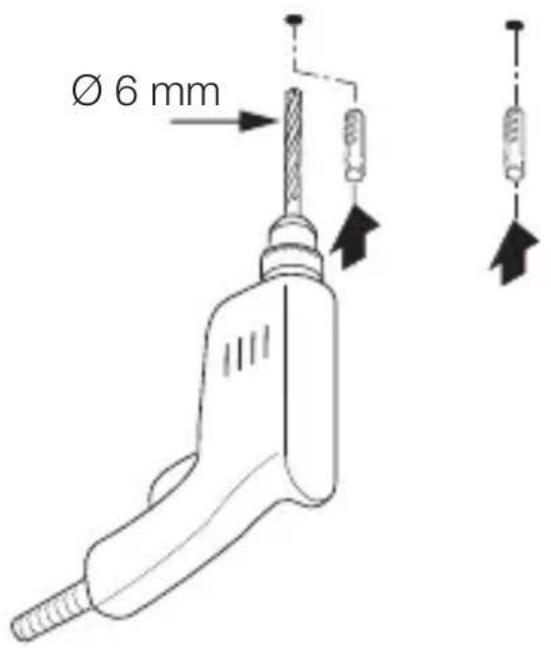

- Poraa reiät (∅ 6 mm) ja aseta tulpat.

FI

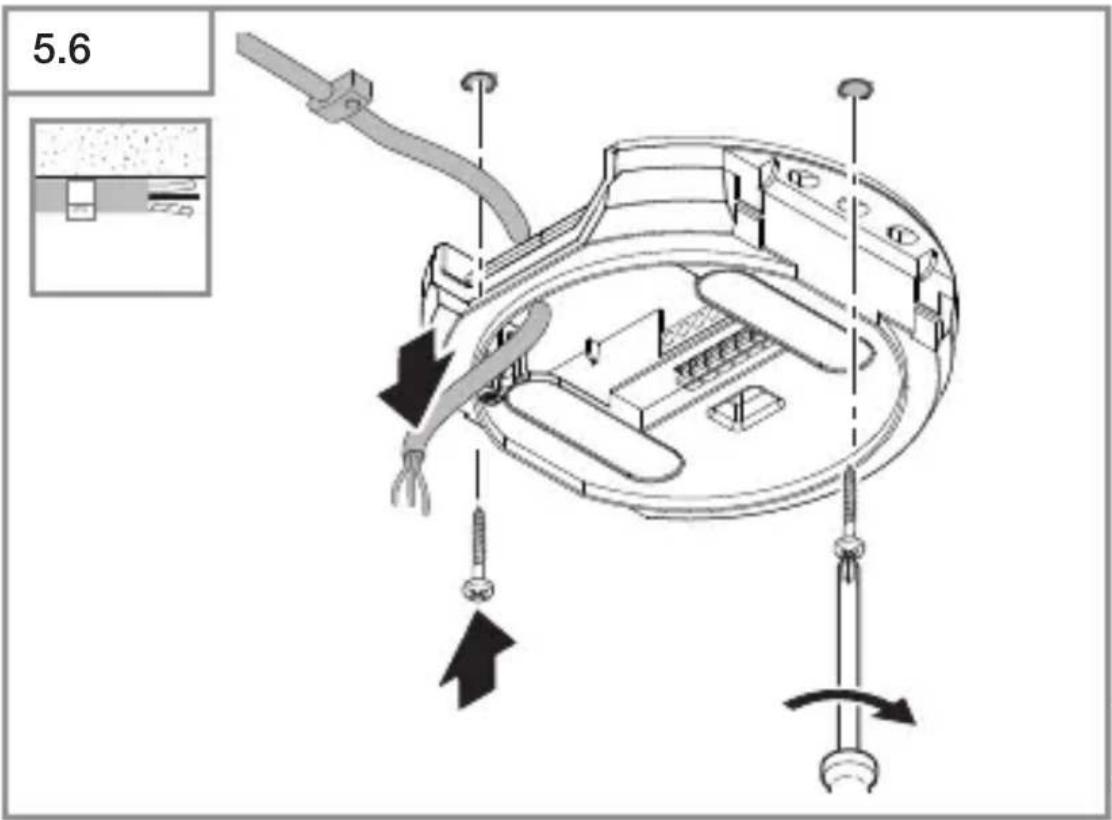

• Vedä kaapeli.
• Kiinnitä relemoduuli.

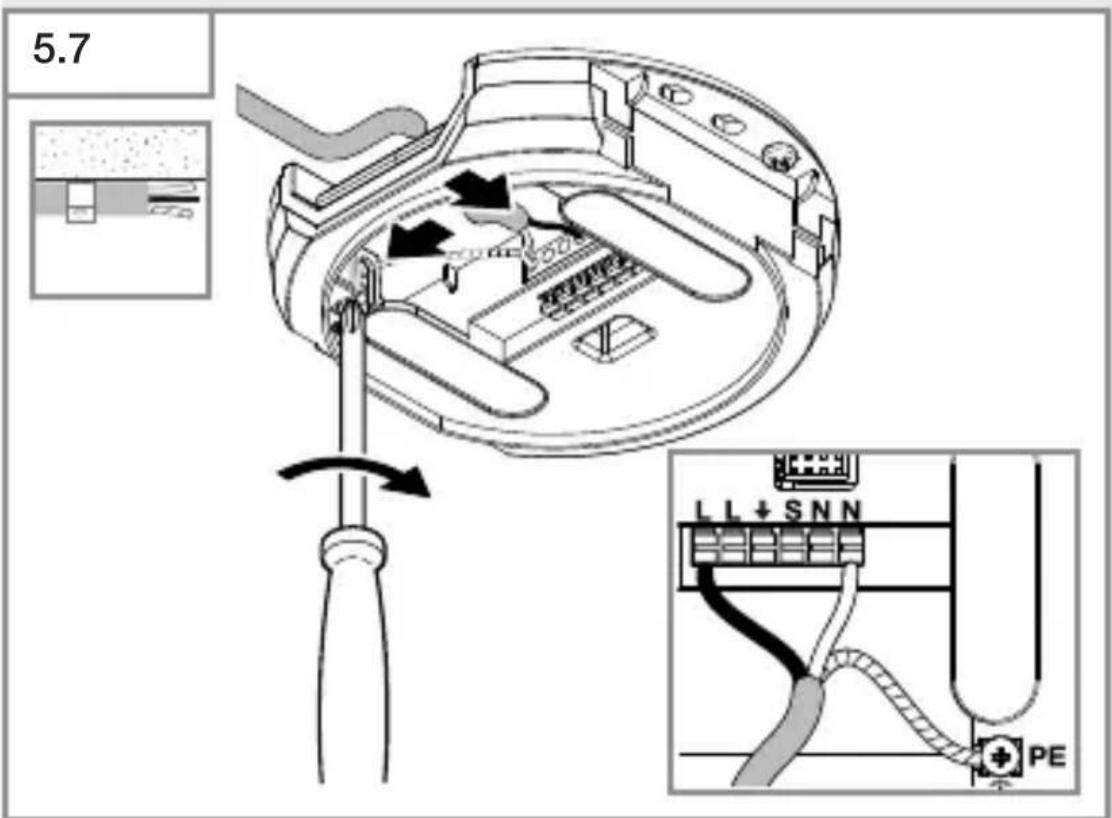

• Tee verkkoliitäntä.
  →"4. Sähköliitäntä"

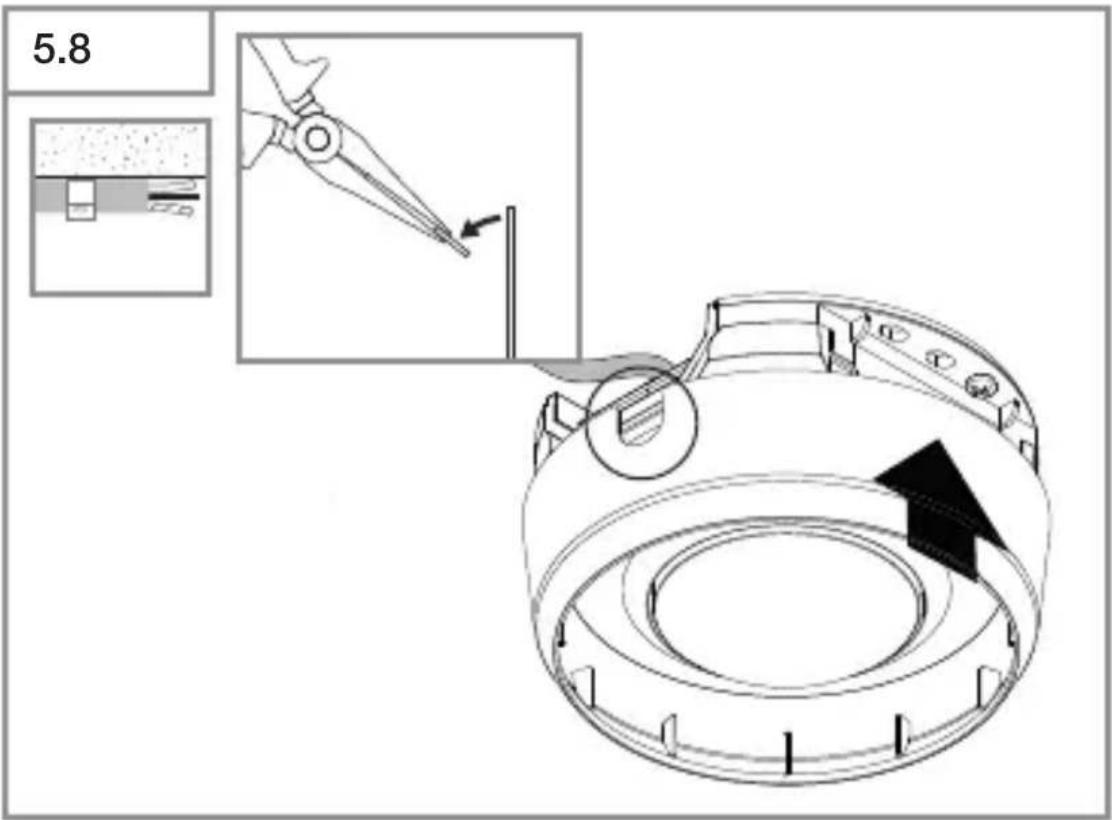

• Riko asennuskiinnike.
- Aseta pinta-asennusrasia paikoilleen.

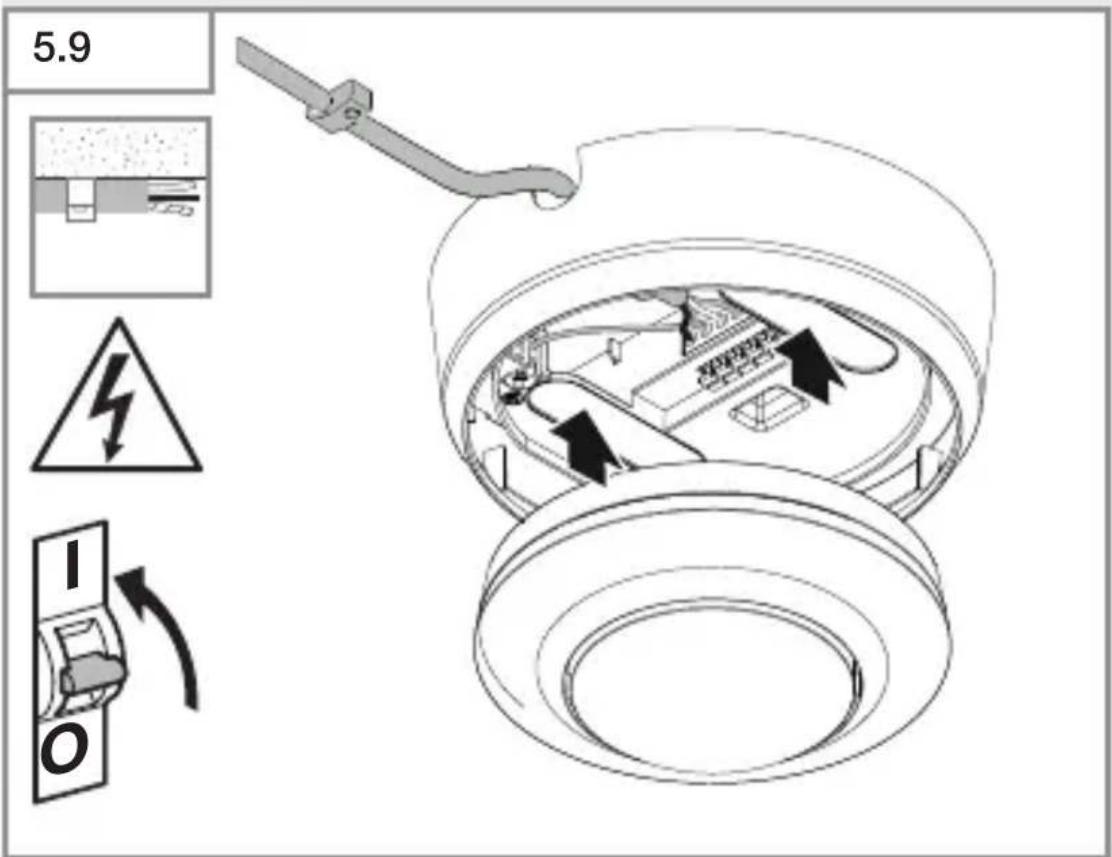

• Aseta magneettinen tunnistinmoduuli paikoilleen.
• Kytke virta päälle.

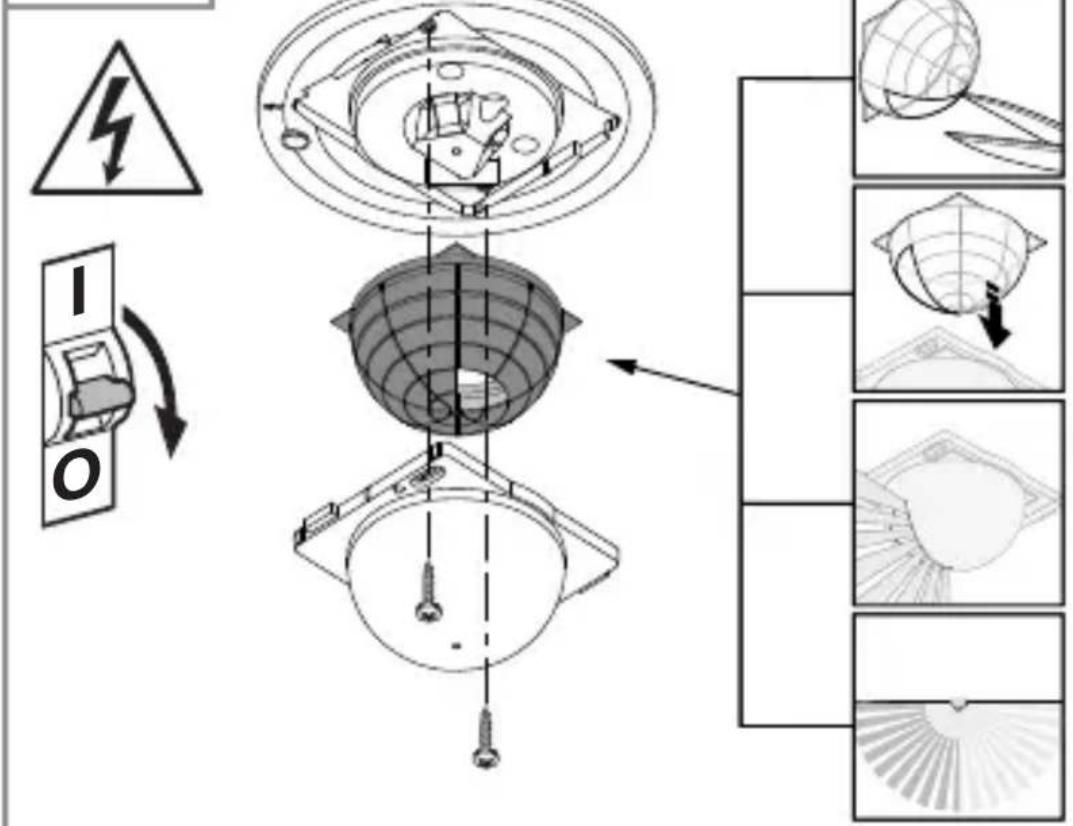

Tunnistusetäisyyden mukauttaminen

Tunnistusetäisyys voidaan mukauttaa yksilöllisesti linssin-suojuksella (sisältyy toimitukseen).

5.10

• Tarkista, että virta on katkaistu.
• Vedä tunnistinmoduuli irti relemoduulista.
• Irrota peiterengas ja linssi.
• Leikkaa linssinsuojus: linssin peitetyt lohkot lyhentävät toimintaetäisyyden.
• Aseta linssinsuojus linssiin.
• Kiinnitä linssi ruuveilla.
• Aseta peiterengas paikoilleen.
• Kiinnitä tunnistinmoduuli relemoduuliin.

5.11

• Kiinnitä peiterengas.
• Kytke virta päälle.
• Tee asetukset.
  →"6. Toiminta"

6. Toiminta

Tehdasasetukset

Tehdasasetukset aktivoituvat, kun tunnistin otetaan käyt- töön ensimmäistä kertaa ja kun se nollataan Smart Remo- te -sovelluksella.

Hämäryystason asetus: 500 luksia

Kytkentäajan asetus COM1: 5 min

Puoli- / täysautomatiikka: Täysautomatiikka

Hämäryystason asetus

Haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2 luksin – 1.000 luksin välille.

Päiväkäyttö

Tunnistin kytkee kuorman ympäristön valoisuudesta huolimatta, kun liikettä havaitaan.

Teach-IN

Tunnistin asetetaan kytkemään tietyssä valossa valitsemalla Teach-IN-toiminto. Ympäristön valoisuuden näin mitattu arvo tallentuu muistiin 10 sekunnin kuluttua. Samalla kuorma kytkeytyy pois päältä.

Kytkentäajan asetus

Kytkentäaika voidaan asettaa viiden sekunnin ja enintään 60 minuutin välille. Jos ei havaita liikettä, tunnistin kytkeytyy pois toiminnasta kytkentäajan kuluttua loppuun.

Toimintatila

Puoliautomatiikka

Valaistus sammuu vain automaattisesti. Kytkentä tehdään manuaalisesti, valo on sytytettävä painikkeella ja jää pala-maan asetetuksi ajaksi.

Täysautomatiikka

Valaistus kytkeytyy ja sammuu kirkkaudesta ja läsnäolosta / liikkeestä riippuen automaattisesti. Valaistus voidaan kytkeä milloin tahansa manuaalisesti. Kytkentääutomatiikan toiminta keskeytyy silloin väliaikaisesti.

Esittelytoiminto

Kun valo sammutetaan painikkeella, tunnistin aktivoi esittelytoiminnon. Kuormitus on katkaistuna niin kauan kuin liikettä havaitaan. Tunnistin vaihtuu takaisin normaaliin tunnistinkäyttöön heti, kun liikettä ei enää havaita ja kytkentäaika on kulunut loppuun.

Painike, tulo

Liitetyllä painikkeella on ON / OFF-toiminto ja painike voi kytkeä ja sammuttaa valaistuksen.

Sen lisäksi painike on edellytys tunnistimen käyttämiseksi puoliautomatiikan toiminnolla.

Liitetyn painikkeen kautta voidaan aktivoida jatkuvan valon kytkentä. Painikkeen painaminen 2 x aktivoi valaistuksen neljäksi tunniksi. Painikkeen painaminen yhden kerran uudelleen ennen neljän tunnin päättymistä mahdollistaa tunnistimen vaihtumisen normaaliin täys- tai puoliauto-maattiseen toimintaan.

Vain PD-mallissa: kirkkaudesta riippuva poiskytkentä

Kun asetettu hämäryyskynnys alittuu, valaistus on sammutettuna silloinkin, kun liike tai läsnäolo havaitaan.

Useamman tunnistimen älykäs rinnankytkentä

L'-tunnistuksen ansiosta on mahdollista kytkeä rinnak-kain enintään 10 anturia. Kun jokin tunnistimista laukeaa, valaisin kytkeytyy ja kaikki verkon tunnistimet vaihtuvat päiväkäyttöön. Sen etuna on, että liikkeet tunnistetaan kirkkaudesta riippumatta ja asetettu kytkentäaika kuluu.

LED-toiminto

Normaalikäyttö: LED ei pala

Käynnistyminen: LED vilkkuu 10 sekunnin ajan hitaasti sinisenä

Alustus: LED on yhtäjaksoisesti sininen

Tunnistus: LED vilkkuu hitaasti sinisenä

Virhe: LED vilkkuu nopeasti punaisena

Testikäyttö, ei liikettä: LED palaa vihreänä

Testikäyttö, liike: LED vilkkuu nopeasti vihreänä

Teach-IN päättynyt onnistuneesti: LED palaa yhden sekunnin ajan vihreänä

Jatkuvan valon kytkentä 4H PÄÄLLE / POIS aktivoitu:

LED palaa yhtäjaksoisesti syaanin värisenä

On saatu kaukosäätökomento: LED vilkkuu nopeasti syaanin värisenä

Puoliautomaattinen toiminta on asetettu: LED vilkkuu hitaasti 5x syaanin värisenä

Kaukosäädin RC5 (sähkö-nro / EAN 4007841 592806)

Lisätoiminnot RC 5:

– Jatkuvasti palava valo 4 h PÄÄLLE / POIS
– Tehdasasetusten palauttaminen

Kaukosäädin RC8 (sähkö-nro / EAN 4007841 559410)

Lisätoiminnot RC 8:

• Kytkentäajan asetus CH1
  – Testi- / normaalikäyttö
  – Hämäryystason asetus
  – Käyttö pimeään aikaan
  – Päiväkäyttö
• Teach-IN
  – Palautus

Smart Remote

– Ohjaus älypuhelimella tai tablettitietokoneella.
- Korvaa kaukosäätimet RC5 ja RC8.
– Lataa sopiva sovellus ja yhdistä se Bluetooth-yhteyden avulla.

Lisätoiminnot Smart Remote:

• Kytkentäajan asetus: 5 s – 60 min
  – Häräryystason asetus: 2 – 1.000 luksia, Teach
  – Kaukosäädön aktivointi / aktivoinnin poistaminen
• Testaustila
  – Täys- / puoliautomatiikka
  – Jatkuvasti palava valo 4 h PÄÄLLE / POIS
• Palautus

Smart Remote -sovellus

Smart Remote -sovelluksen käyttöön tarvitaan älypuhelin tai tablettitietokone, johon sovellus voidaan ladata App Store / Play Store -kaupasta. Huomaa, että käytettävän laitteen on tuettava Bluetooth-yhteyttä.

Android iOS

Laite on huoltovapaa.

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sähköä johtavien osien kanssa voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

- Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärien puhdistusaineiden käyttö voi vioittaa laitetta.

- Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita.

8. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektro-niikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäri-stöystävälliseen kierrätykseen.

9. Valmistajan takuu

Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteet-tomia ominaisuuksia ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen:

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisestä takuu-tapauksessa löytyy kotisivuil-tamme www.steinel-professional.de/garantie

10. Tekniset tiedot

- Mitat (∅ × S)

MD / PD IR 4360-8 COM1: UP: 109 × 70 mm

AP: 129 × 65 mm

DE: 109 × 109 mm

MD / PD IR 4360-24 COM1: UP: 109 × 75 mm

AP: 129 × 70 mm

DE: 109 × 114 mm

– Tulojännite: 220 – 240 V, 50/60 Hz

– Ottoteho, standby (P_sb) : <0,1 W

- Kytkentäajan asetus: COM1 rele 5 s - 60 min

- Hämäryystason asetus: 2 – 1.000 luksia

- Toimintaetäisyys (2,5 metrin korkeudella):

MD IR 4360-8 COM1: Kohtisuoraan ∅ 8,5 m Sivuuttaen ∅ 4,5 m

PD IR 4360-8 COM1: Kohtisuoraan ∅ 8,5 m Sivuuttaen ∅ 4,5 m

Läsnäolo ∅ 6,0 m

MD IR 4360-24 COM1: Kohtisuoraan ∅ 24,5 m Sivuuttaen ∅ 5,5 m

PD IR 4360-24 COM1: Kohtisuoraan ∅ 24,5 m Sivuuttaen ∅ 5,5 m

Läsnäolo ∅ 7,5 m

- Toimintakulma: 360°

- Asennuskorkeus: 2,5–4 m

- Optimaalinen asennuskorkeus: 2,8 m

– Kotelointiluokka: IP 54 (vain pinta-asennettava malli)

– Lämpötila-alue: -20 °C ... +50 °C

– Rinnankytkentä L': max. 10 anturia

Teho, kytkentälähtö 1 (COM1)

- Hehku- / halogeenilampun kuorma: 2.000 W

- LEDin / elektronisen liitäntälaitteen kuorma

(enint. 50 kpl, c < 176 μF): 500 W

– Pienjännitehalogeenilamput: 2.000 VA

11. Viankorjaus

Valo ei kytkeydy.

– Liitäntäjännite puuttuu.

- Tarkista liitäntäjännite.

– Luksiarvo asetettu liian pieneksi.

- Kohota luksiarvoa hitaasti, kunnes valo kytkeytyy.

– Liikettä ei havaittu.

- Varmista vapaa näkyvyys tunnistimeen.

- Tarkista toiminta-alue.

Valo ei sammu.

– Luksiarvo liian suuri.

- Aseta luksiarvo pienemmäksi.

– Kytkentäaika käynnissä.

- Odota, kunnes kytkentäaika kuluu loppuun / aseta kytkentäaika tarvittaessa pienemmäksi.

– Häiritseviä lämmönlähteitä, esim. kuumailmapuhaltimet, avoimet ovet ja ikkunat, kotieläimet, hehkulamput, halogeenivalonheittimet, liikkuvat kohteet.

- Tarkista toiminta-alue.

Tunnistin kytkee pois läsnäolosta huolimatta.

- Kytkentäaika liian pieni.

- Suurenna kytkentäaikaa.

– Valoisuusarvon asetus liian matala.

- Muuta kytkentäkynnyksen asetusta.

Tunnistin kytkee pois liian myöhään.

- Kytkentäaika liian suuri.

- Lyhennä kytkentäaikaa.

Tunnistin kytkee edestä päin suuntautuvan liikkeen yhteydessä liian myöhään.

– Toimintaetäisyys pienempi edestä päin suuntautuvan liikkeen yhteydessä.

- Asenna lisää tunnistimia.

- Mukauta toimintaetäisyys.

- Pienennä kahden tunnistimen välistä etäisyyttä.

Tunnistin ei kytke päälle pimeydestä ja läsnäolosta huolimatta.

- Valoisuusarvon asetus valittu liian pieneksi.

- Lisää valoisuusarvon asetusta.

– Puoliautomatiikka aktivoitu.

- Aktivoi täysautomatiikka tai kytke valo painikkeella.

- 4 tuntia POIS PÄÄLTÄ -toiminto aktivoitu.

- Poista 4 tuntia POIS PÄÄLTÄ -toiminto toiminnasta.

Tunnistin ei yhdistä sovellukseen.

- Sovelluksen tai älypuhelimen kaatuminen.

- Käynnistä mobiililaite uudelleen.

NO

Innhold
