| 产品类型 | 被动红外运动/存在探测器（热电式） |
| 品牌 | Steinel |
| 型号 | MD IR 4360（运动探测器）/ PD IR 4360（存在探测器） |
| 电源 | 220–240 V, 50/60 Hz |
| 待机功耗 | < 0,1 W |
| 尺寸（嵌入式版本 - MD/PD IR 4360-8 COM1） | 109 × 70 毫米（直径 × 高度） |
| 尺寸（明装版本） | 129 × 65 毫米（直径 × 高度） |
| 探测范围（切向，高度 2.5 米） | MD/PD IR 4360-8：8.5 米；MD/PD IR 4360-24：24.5 米 |
| 探测范围（存在，PD） | PD IR 4360-8：6.0 米；PD IR 4360-24：7.5 米 |
| 探测角度 | 360° |
| 安装高度 | 2.5 至 4 米（最佳 2.8 米） |
| 可调延时 | 5 秒至 60 分钟 |
| 启动阈值（亮度） | 2 至 1000 lux（可设为昼间模式） |
| 防护等级（明装版本） | IP54 |
| 工作温度范围 | -20 °C 至 +50 °C |
| 输出功率（COM1）- 白炽灯/卤素灯 | 2000 W |
| 输出功率（COM1）- LED/电子镇流器 | 500 W（最多 50 个设备，c < 176 µF） |
| 输出功率（COM1）- 低压卤素灯 | 2000 VA |
| 并联连接（最大） | 10 个探测器通过 L' 端子 |
| 特殊功能 | 运动和存在探测、亮度调节、延时、全自动/半自动模式、演示模式、强制开启 4 小时、遥控器 RC5/RC8、通过蓝牙的 Smart Remote |
| 制造商保修 | 5 年 |
常见问题 - MD IR 4360 STEINEL
用户关于以下问题的提问 MD IR 4360 STEINEL
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 运动探测器 免费PDF格式！查找您的手册 MD IR 4360 - STEINEL 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 MD IR 4360 品牌 STEINEL.
用户手册 MD IR 4360 STEINEL
- 关于本文件 838
- 一般性安全提示 838
- 设备说明 839
- 电气连接 850
- 安装 854
- 功能 862
- 维护和保养 866
- 废弃物处理 866
- 制造商保修 867
- 技术参数 868
- 故障排除 869
1. 关于本文件
- 版权所有。未经我方批准禁止翻印或摘录。
- 保留技术更改的权利。
危险警示！
警告电流危险！
遇水危险警告！
2. 一般性安全提示
不遵守使用说明书会发生危险！
本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。
- 请仔细阅读使用说明。
- 遵守安全提示。
- 存放在随时可用的位置。
- 处理电流时可能造成危险情况！如果触碰到带电的零部件，可能会遭受电击，导致烧伤或死亡。
- 仅可允许具备相关资质的专业人员对电源电压进行操作。
- 请务必遵守各个国家的安装规定和接线条件（比如，德国：VDE 0100；奥地利：ÖVE-ÖNORM E8001-1；瑞士：SEV 1000）。
- 仅可使用原装备件。
- 仅允许专业机构进行维修。
3. 设备说明
按规定使用
- 传感器。
- 适用于室内天花板安装。
- AP 型，适用于明线安装。
- UP型，适用于暗线安装。
- DE型，适用于天花板内嵌安装。
传感器参数
传感器可探测以下参数：
- 动作 (MD & PD)。
- 存在 (PD)。
- 亮度 (MD & PD)。
传感器和按键之间的电缆长度 < 50 m。
工作原理
存在探测器和动作探测器配备了热释电传感器。热释电传感器能够检测移动物体（如人或动物）的不可见热辐射。
存在探测器的最大特征就是有一个额外的存在感应范围，可以更灵敏地检测出更微小的动作。检测到的热辐射被转换成电能，随后，继电器将被切换。当遇到障碍物（如墙壁、玻璃板）时，热辐射将无法被识别。
接口
COM1: 继电器 1
COM1 继电器切换负载。处理并输出信号。
暗装款 MD / PD IR 4360-8 COM1 的包装清单
3.1
- 1 个传感器
- 1 个罩壳
- 1份安全数据单（A）
- 1 份快速启动指南 (B)

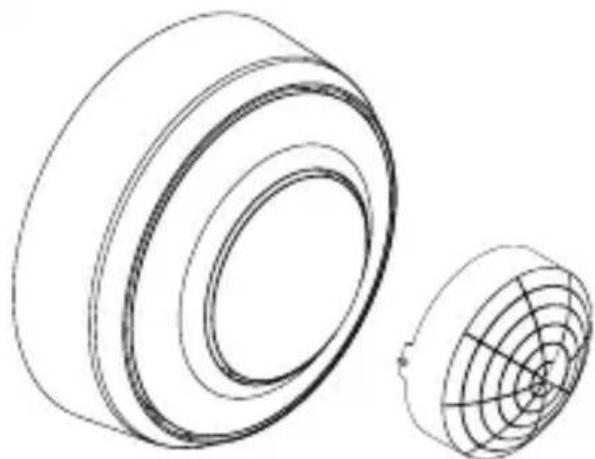

明装款 MD / PD IR 4360-8 COM1 的包装清单
3.2
- 1 个传感器
- 1 个罩壳
- 1份安全数据单（A）
- 1份快速启动指南 (B)
CN

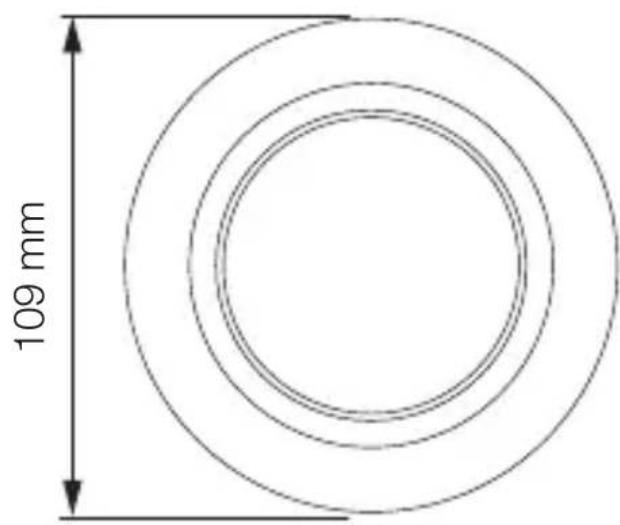

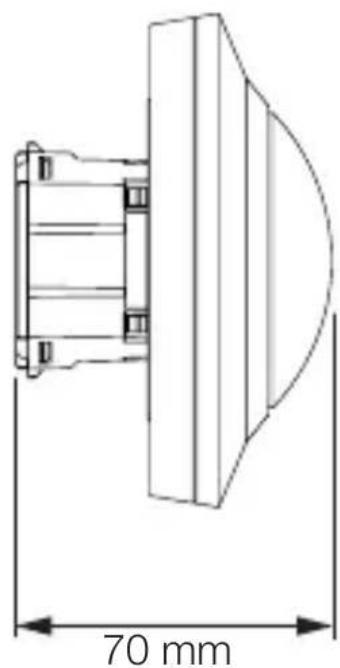

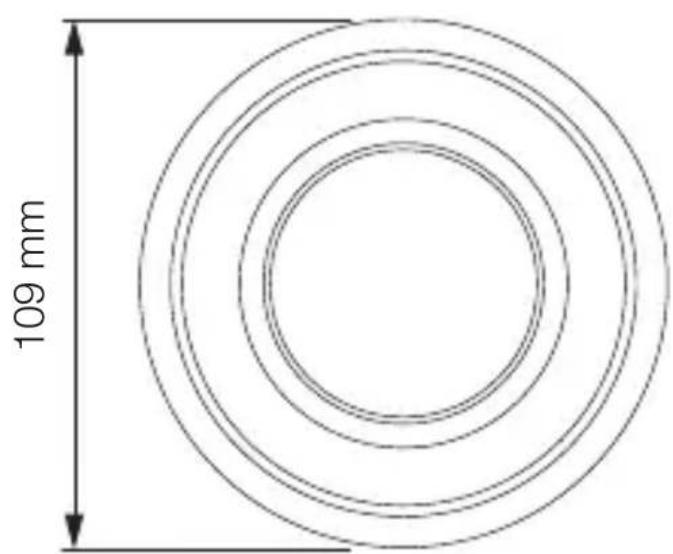

暗装款 MD / PD IR 4360-8 COM1 的产品尺寸
3.3

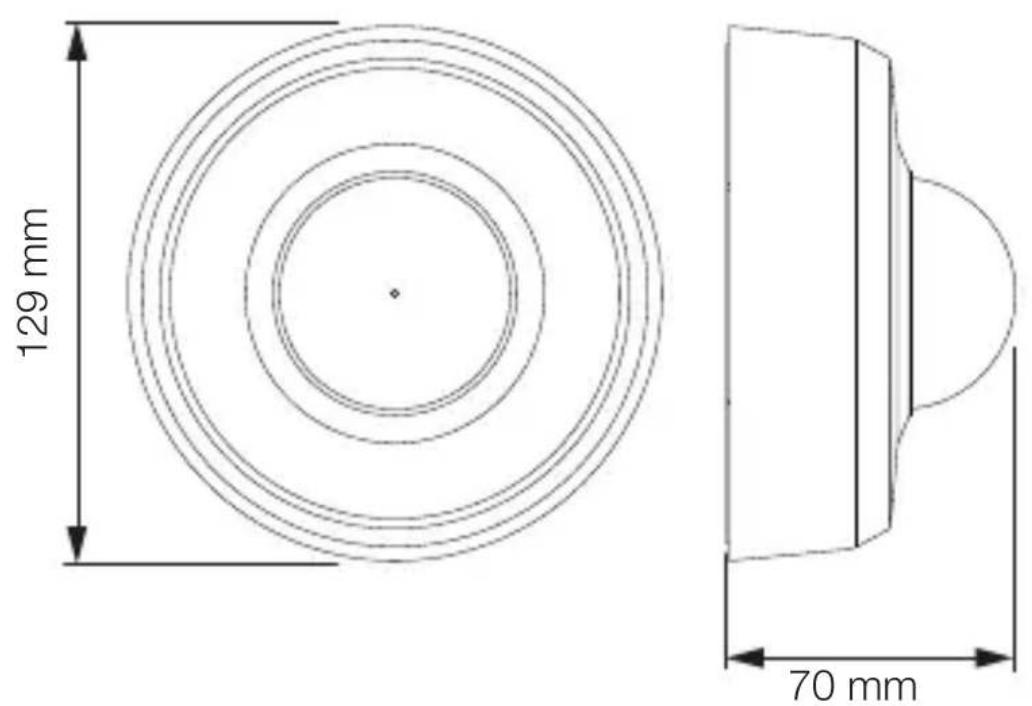

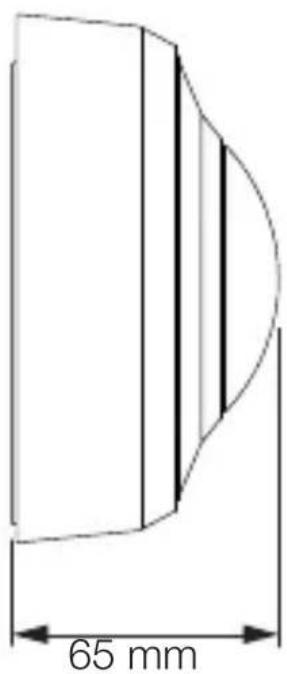

明装款 MD / PD IR 4360-8 COM1 的产品尺寸
3.4
暗装款 MD / PD IR 4360-8 COM1 的设备概览
3.5
A 负载模块
B 电位计测试笔
C 连接端子
D 传感器模块
明装款 MD / PD IR 4360-8 COM1 的设备概览
3.6
A 明装适配器
B 传感器模块
C 连接端子
D 护圈

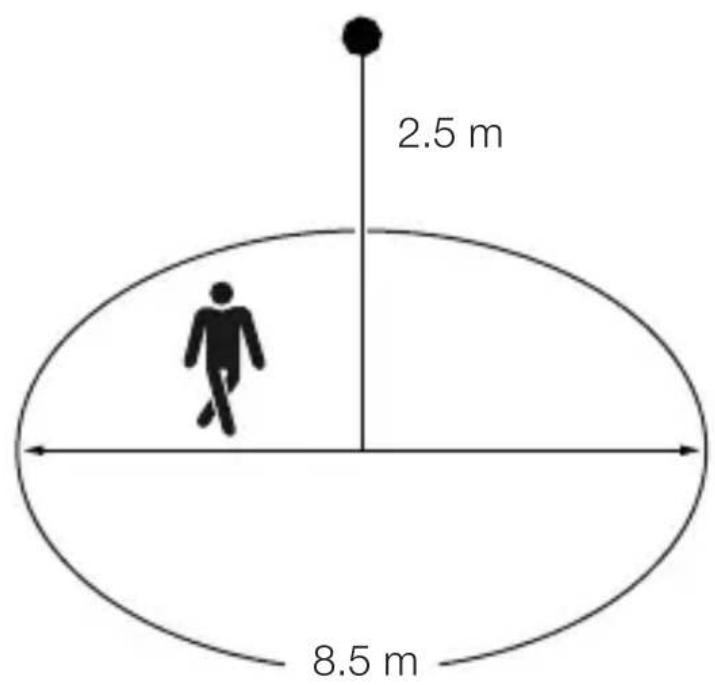

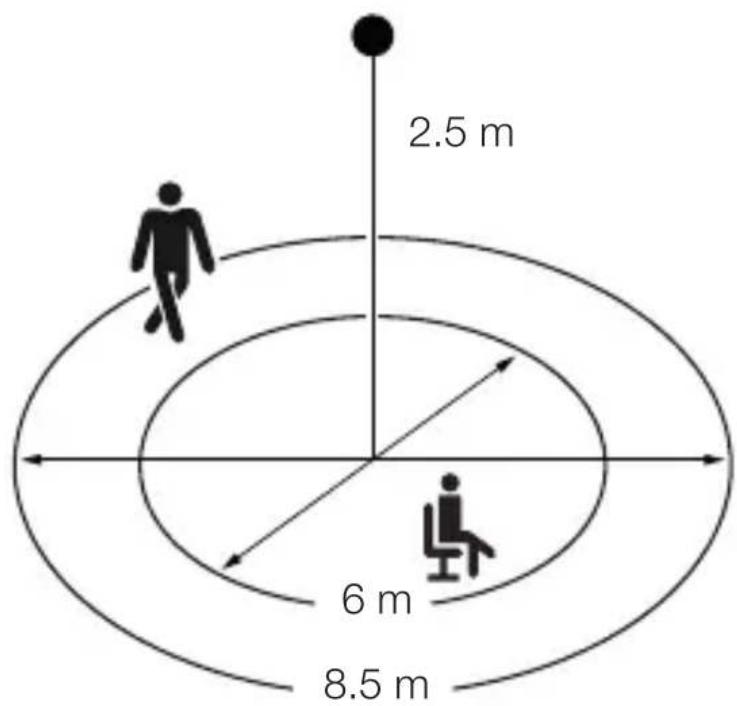

MD IR 4360-8 COM1 的检测范围
3.7
PD IR 4360-8 COM1 的检测范围
3.8
CN

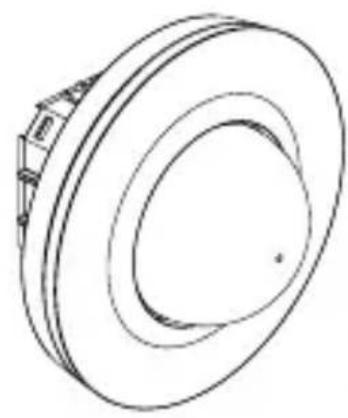

暗装款 MD / PD IR 4360-24 COM1 的包装清单
3.9
- 1 个传感器
- 1 个罩壳
- 1份安全数据单（A）
- 1 份快速启动指南 (B)
明装款 MD / PD IR 4360-24 COM1 的包装清单
3.10
- 1 个传感器
- 1 个罩壳
- 1份安全数据单（A）
- 1份快速启动指南 (B)

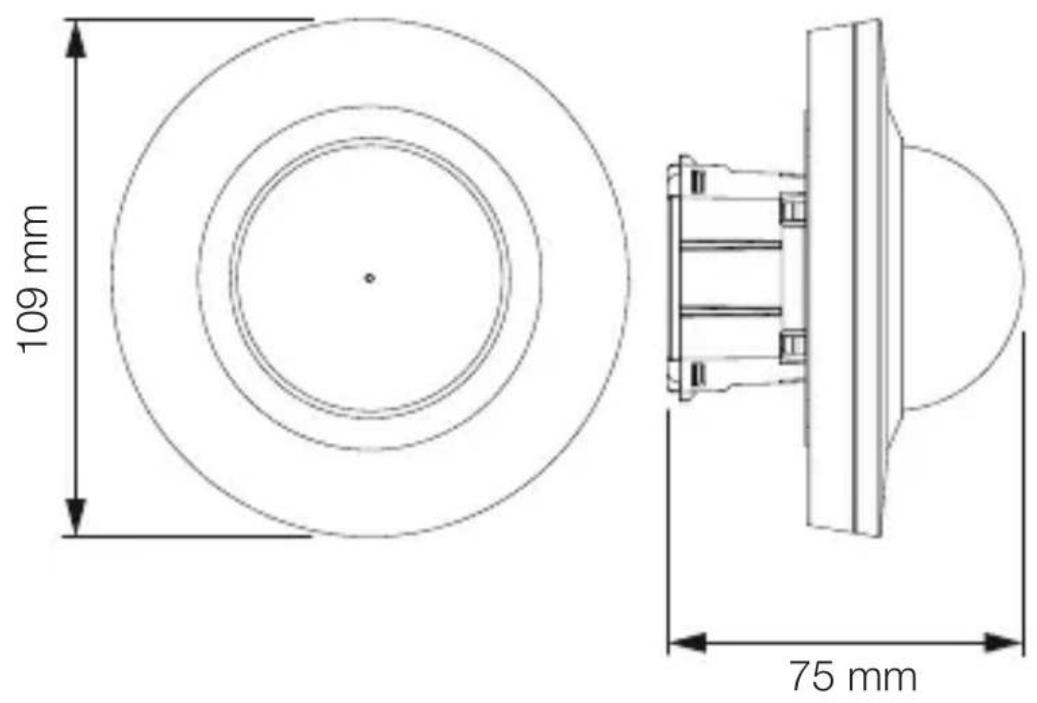

暗装款 MD / PD IR 4360-24 COM1 的产品尺寸
3.11
明装款 MD / PD IR 4360-24 COM1 的产品尺寸
3.12
CN
暗装款 MD / PD IR 4360-24 COM1 的设备概览
3.13
A 负载模块
B 电位计测试笔
C 连接端子
D 传感器模块
明装款 MD / PD IR 4360-24 COM1 的设备概览
3.14
A 明装适配器
B 传感器模块
C 连接端子
D 护圈
MD IR 4360-24 COM1 的检测范围
3.15
PD IR 4360-24 COM1 的检测范围
3.16
主电源由多芯电缆组成（电缆最大直径：2.5 mm）：
L = 火线（多数情况下黑色或者棕色）
N = 零线（通常为蓝色）
PE = 地线（绿色 / 黄色）
↓ = 开关火线（通常为黑色、棕色或灰色）
s = 按钮
重要：混淆接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新安装。
4.1

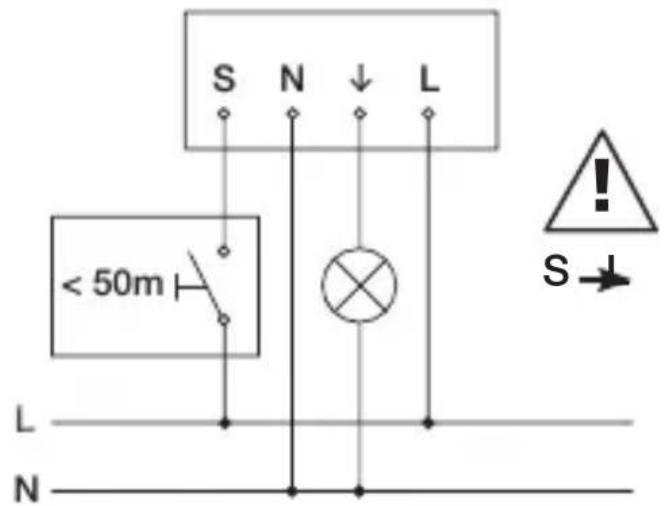

电路图 COM1 隐蔽式安装
4.2

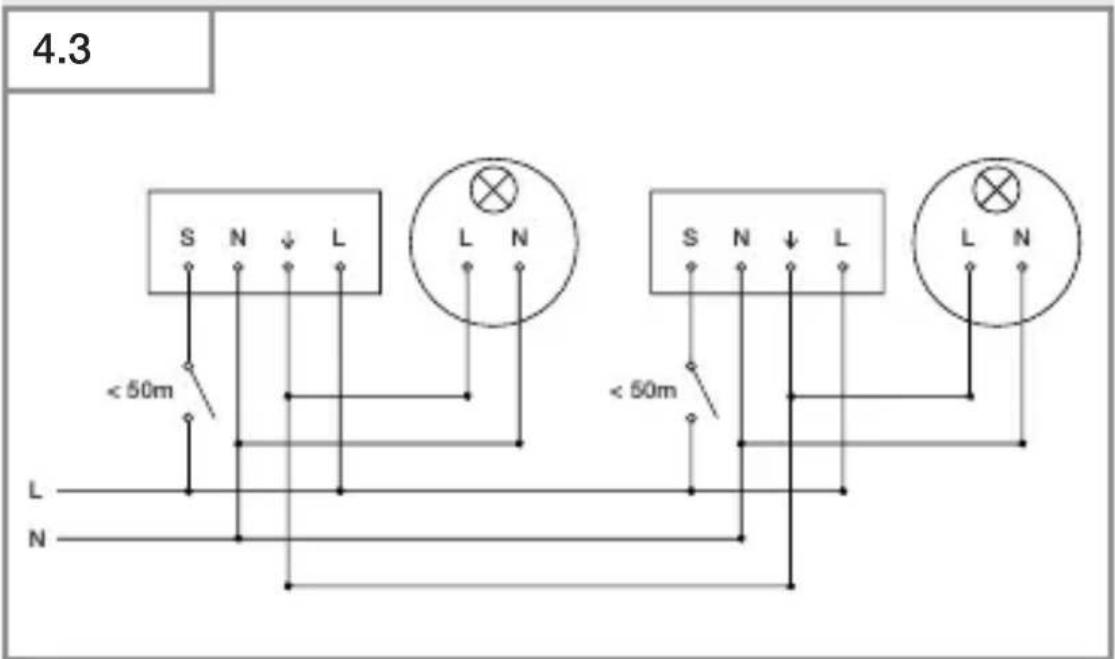

电路图 COM1 隐蔽式安装, 并联电路
- 切断电流并断开电源。
- 用试电笔检查是否存在电压。
- 确保电源保持中断状态。
存在财产损失风险！
混淆连接导线可能导致短路。
- 辨别连接导线。
- 正确连接接口导线。
安装准备
- 检查所有构件是否受损。损坏时禁止使用产品。
-
选择合适的安装地点。
-
考虑检测范围。
- 考虑移动检测。
- 无振动，平稳。
- 检测区域应没有障碍物。
- 避免存在爆炸危险的区域。
- 避免放在易燃的表面上。

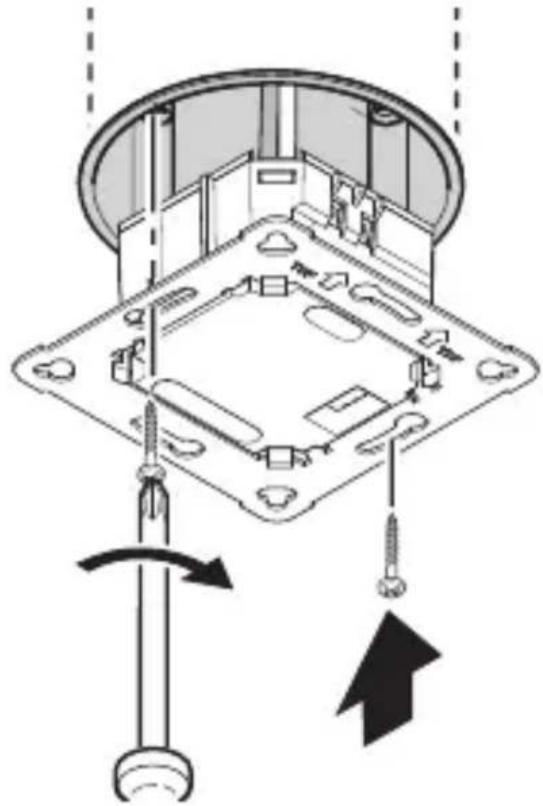

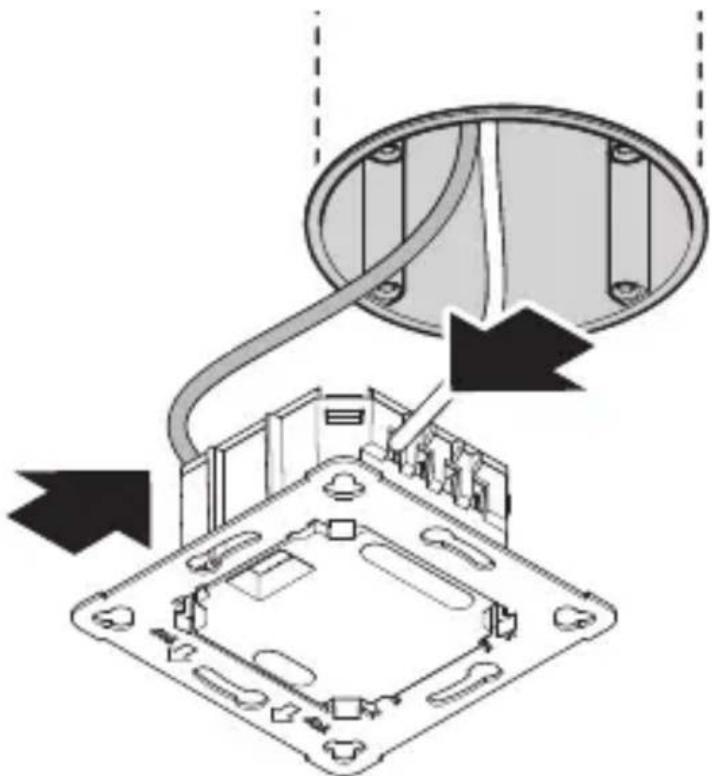

暗装安装步骤
5.1
- 检查电源是否已切断。
- 开始连接电源。
→ “4. 电气连接”
5.2
- 将磁力传感器模块安装到负载模块上。
- 接通电源。
明装安装步骤

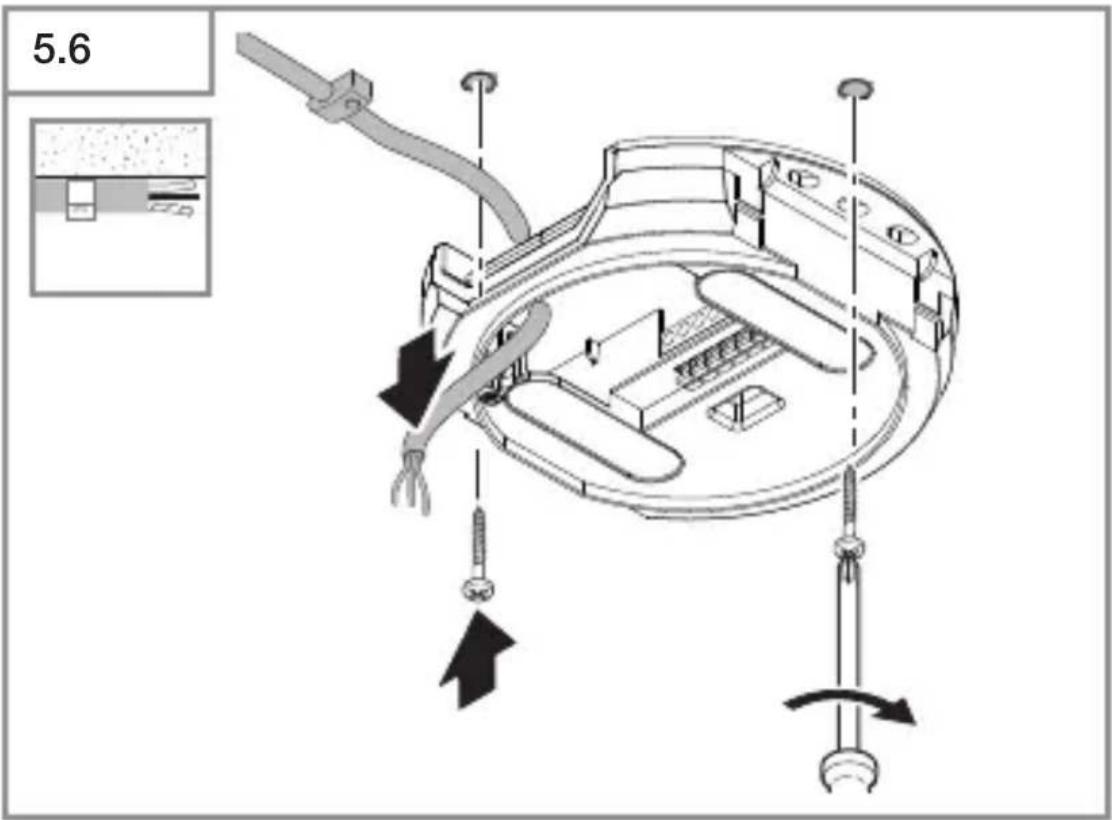

5.4
- 钻孔 ( 6 ~mm) ，接着放入膨胀螺丝。
- 穿过电缆。
- 用螺丝拧上负载模块。
- 开始连接电源。
→ “4. 电气连接”
CN

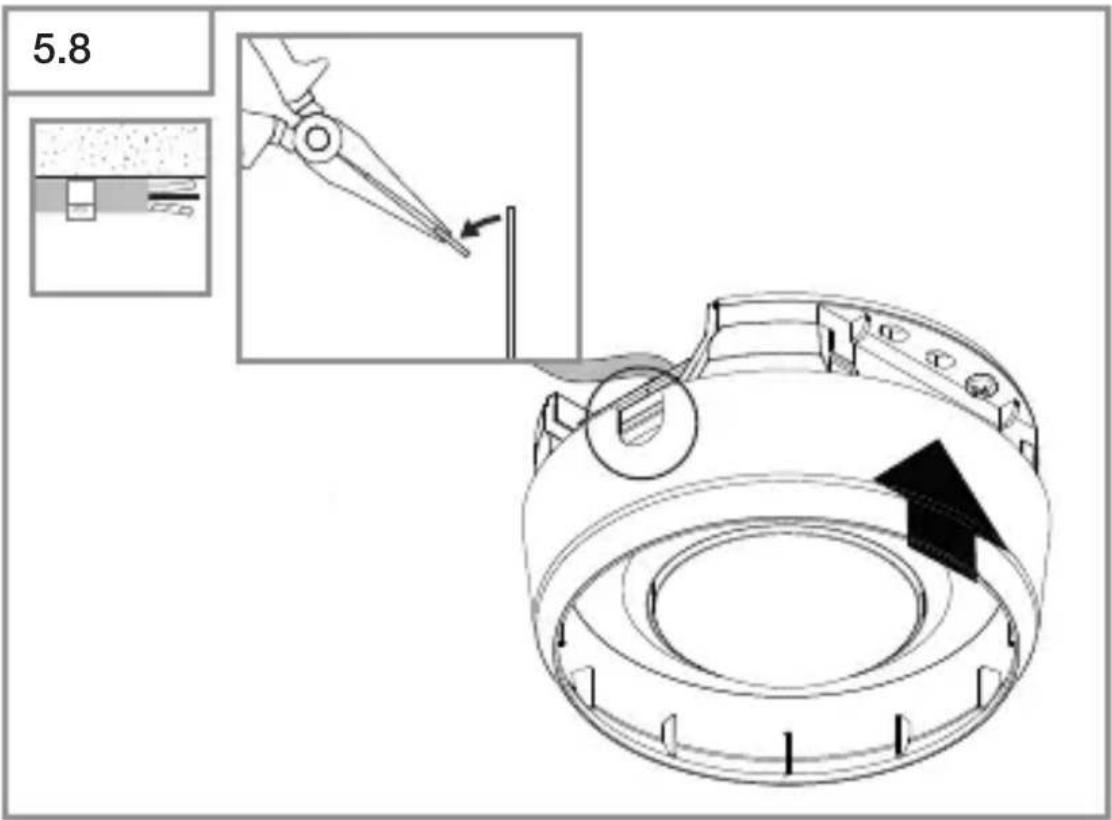

- 折断装配活板。
- 装上明装适配器。
- 装上磁力传感器模块。
- 接通电源
调整探测范围

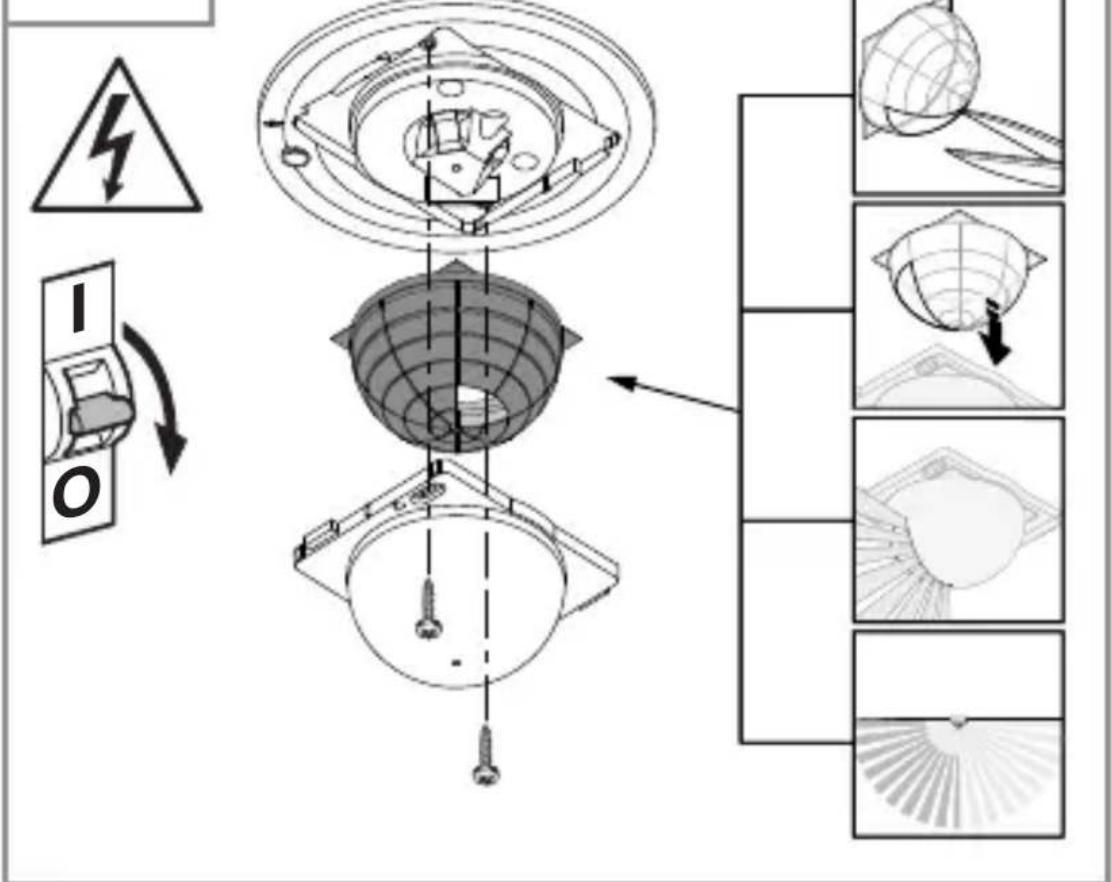

通过盖壳（包含在包装清单中）就能单独调整探测范围。
