Τύπος προϊόντος	Backplane SATA/SAS για 3 σκληρούς δίσκους 3.5"
Μάρκα	Icy Box
Μοντέλο	IB553SSK
Συμβατότητα σκληρών δίσκων	3x σκληρούς δίσκους SATA ή SAS 3.5"
Διεπαφές	6x SATA (2 ανά δίσκο για διπλό κανάλι)
Χωρητικότητα δίσκων	Χωρίς όριο
Μορφή	2 θέσεις 5.25"
Ανεμιστήρας	80x80 mm αντικαταστάσιμος (γρήγορη αποσυναρμολόγηση)
Τροφοδοσία	Μέσω συνδετήρα Molex (5V/12V), συνιστάται πλεονασμός
Ενδείξεις LED	Τροφοδοσία (μπλε), βλάβη/υπερθέρμανση (κόκκινο), παρουσία ΔΔ (μπλε), πρόσβαση ΔΔ (πράσινο), βλάβη ΔΔ (κόκκινο)
Ηχητικός συναγερμός	Ναι, με κουμπί απενεργοποίησης στο μπροστινό μέρος
Θερμικός συναγερμός	Ρυθμιζόμενος 45°C, 55°C, 75°C μέσω jumper
Hot Swap και Plug & Play	Ναι
Υποστηριζόμενα λειτουργικά συστήματα	Όλα
Περιεχόμενα συσκευασίας	1x backplane, 8x βίδες, 15x βίδες ΔΔ, 2x κλειδιά, 2 καλώδια διαχείρισης, 3x καλώδια SATA, 1x εγχειρίδιο χρήσης
Ασφάλεια	Κλείδωμα συρταριών με παρεχόμενο κλειδί (χωρίς λειτουργία τροφοδοσίας)
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί. Αποφύγετε χημικά προϊόντα.
Επισκευασιμότητα	Ανεμιστήρας αντικαταστάσιμος; ανταλλακτικά διαθέσιμα κατόπιν αιτήματος (επικοινωνήστε με την τεχνική υποστήριξη)

Συχνές ερωτήσεις - IB553SSK Icy Box

Πώς να εγκαταστήσετε τους σκληρούς δίσκους στο backplane IB553SSK;

Τοποθετήστε τους σκληρούς δίσκους στα συρτάρια, στερεώστε τους με τις παρεχόμενες βίδες, στη συνέχεια τοποθετήστε τα συρτάρια στις θέσεις 5.25". Κλειδώστε με το κλειδί εάν χρειάζεται. Συνδέστε τα καλώδια SATA και την τροφοδοσία.

Τι σημαίνουν οι LED στο μπροστινό μέρος;

Η μπλε LED Front-LED-1 υποδεικνύει την ενεργοποίηση. Η κόκκινη LED Front-LED-2 αναβοσβήνει σε περίπτωση βλάβης ανεμιστήρα ή υπερθέρμανσης. Οι LED ανά ράφι: Rack-LED-1 μπλε για παρουσία δίσκου, Rack-LED-2 πράσινη για πρόσβαση δίσκου και κόκκινη για βλάβη δίσκου.

Πώς να ρυθμίσετε τη θερμοκρασία συναγερμού;

Χρησιμοποιήστε ένα jumper στο μπλοκ Temperature Setting στο πίσω μέρος: χωρίς jumper = 45°C, ακίδες 1-2 = 55°C, ακίδες 3-4 = 75°C.

Μπορώ να χρησιμοποιήσω δίσκους SAS με αυτό το backplane;

Ναι, το backplane υποστηρίζει δίσκους SATA και SAS. Για δίσκους SAS, χρησιμοποιήστε ένα μόνο καλώδιο (μπλε συνδετήρας) σε απλό κανάλι ή δύο καλώδια (μπλε και πράσινο) για διπλό κανάλι.

Πώς να σταματήσετε τον ηχητικό συναγερμό;

Πατήστε το κουμπί Buzzer Stop στο μπροστινό μέρος. Η LED συναγερμού θα συνεχίσει να αναβοσβήνει. Μόλις επιλυθεί το πρόβλημα (θερμοκρασία ή ανεμιστήρας), ο συναγερμός απενεργοποιείται αυτόματα.

Τι να κάνετε εάν ο ανεμιστήρας δεν λειτουργεί;

Ελέγξτε ότι ο ανεμιστήρας είναι σωστά συνδεδεμένος στον συνδετήρα FAN CONNECTOR. Εάν χρειαστεί, αντικαταστήστε τον με έναν τυπικό ανεμιστήρα 80x80 mm (γρήγορη αποσυναρμολόγηση). Προσοχή: εάν ο ανεμιστήρας αποσυνδεθεί πριν από την ενεργοποίηση, ο συναγερμός δεν θα ενεργοποιηθεί.

Πώς να διαμορφώσετε την πηγή του σήματος πρόσβασης στους δίσκους;

Χρησιμοποιήστε τα jumpers Access Setting για κάθε δίσκο. Προεπιλεγμένη θέση (ακίδες 1-2): σήμα από τον δίσκο (SATA II). Εναλλακτική θέση (ακίδες 2-3): σήμα από τον κεντρικό ελεγκτή (για δίσκους SATA I).

Το backplane υποστηρίζει την αντικατάσταση εν λειτουργία (Hot Swap);

Ναι, το backplane είναι συμβατό με Hot Swap και Plug & Play. Μπορείτε να εισάγετε ή να αφαιρέσετε δίσκους χωρίς να απενεργοποιήσετε το σύστημα.

Ποια τροφοδοσία απαιτείται;

Το backplane απαιτεί τροφοδοσία +5V και +12V μέσω συνδετήρων Molex. Για καλύτερο πλεονασμό, συνδέστε δύο διαφορετικά καλώδια τροφοδοσίας.

Πώς να καθαρίσετε το backplane;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί. Μην χρησιμοποιείτε χημικά ή λειαντικά προϊόντα. Βεβαιωθείτε ότι η συσκευή είναι αποσυνδεδεμένη πριν από τον καθαρισμό.

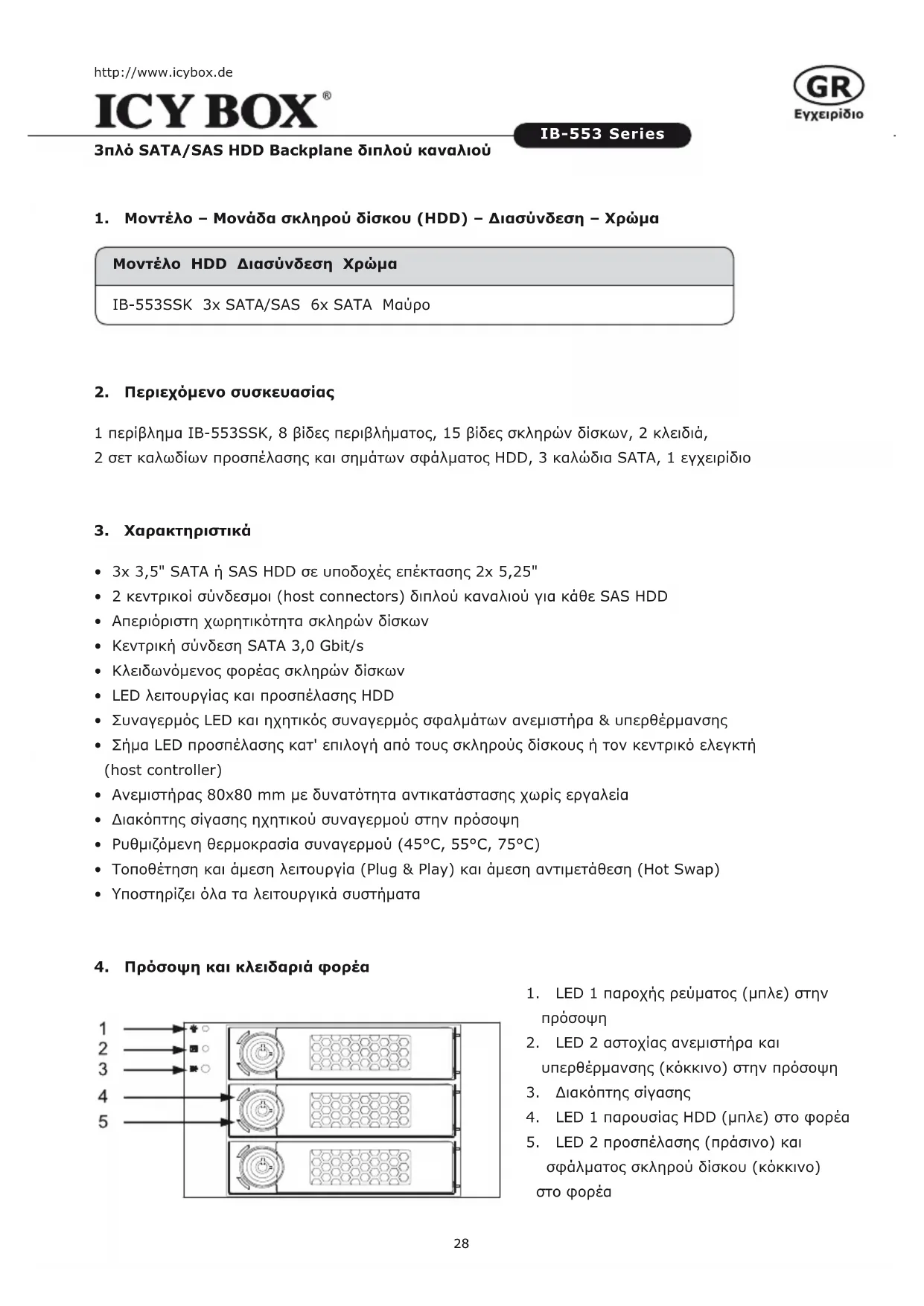

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IB553SSK Icy Box

Εγχειρίδιο ΙΒ-553SSK

Зплó SATA/SAS HDD Backplane διπλού καναλιού

Εγχειρίδιο ΙΒ-553SSK

3πλό SATA/SAS HDD Backplane διπλού καναλιού 28-31

Руководство

1. Μοντέλο – Μονάδα σκληρού δίσκου (HDD) – Διασύνδεση – Χρώμα

Μοντέλο HDD Διασύνδεση Χρώμα

IB-553SSK 3x SATA/SAS 6x SATA Maúpo

2. Περιεχόμενο συσκευασίας

1 περίβλημα IB-553SSK, 8 βίδες περιβλήματος, 15 βίδες σκληρών δίσκων, 2 κλειδιά, 2 σετ καλωδίων προσπέλασης και σημάτων σφάλματος HDD, 3 καλώδια SATA, 1 εγχειρίδιο

3. Характнріотікă

• 3x 3,5" SATA ή SAS HDD σε υποδοχές επέκτασης 2x 5,25"
  • 2 κεντρικοί σύνδεσμοι (host connectors) διπλού καναλιού για κάθε SAS HDD
  • Απεριόριστη χωρητικότητα σκληρών δίσκων
  • Κεντρική σύνδεση SATA 3,0 Gbit/s
• Κλειδωνόμενος φορέας σκληρών δίσκων
  • LED λειτουργίας και προσπέλασης HDD
• Συναγερμός LED και ηχητικός συναγερμός σφαλμάτων ανεμιστήρα & υπερθέρμανσης
• Σήμα LED προσπέλασης κατ' επιλογή από τους σκληρούς δίσκους ή τον κεντρικό ελεγκτή (host controller)
  • Ανεμιστήρας 80x80 mm με δυνατότητα αντικατάστασης χωρίς εργαλεία
  • Διακόπτης σίγασης ηχητικού συναγερμού στην πρόσοψη
  • Ρυθμιζόμενη θερμοκρασία συναγερμού (45°C, 55°C, 75°C)
  • Τοποθέτηση και άμεση λειτουργία (Plug & Play) και άμεση αντιμετάθεση (Hot Swap)
• Υποστηρίζει όλα τα λειτουργικά συστήματα

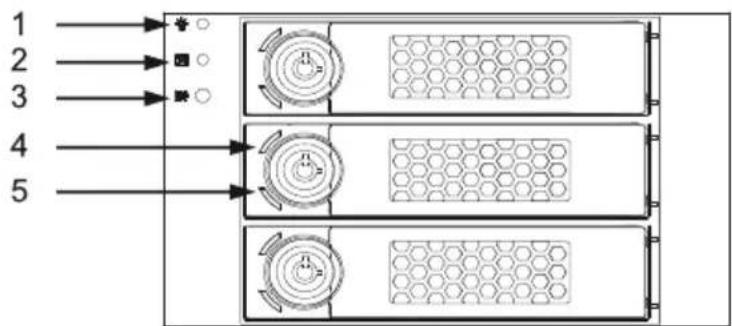

4. Πρόσοψη και κλειδαριά φορέα

1 2 3 4 5

1. LED 1 παροχής ρεύματος (μπλε) στην πρόσοψη
2. LED 2 αστοχίας ανεμιστήρα και υπερθέρμανσης (κόκκινο) στην πρόσοψη
3. Διακόπτης σίγασης
4. LED 1 napouσίας HDD (μπλε) στο φορέα
5. LED 2 προσπέλασης (πράσινο) και σφάλματος σκληρού δίσκου (κόκκινο) στο φορέα

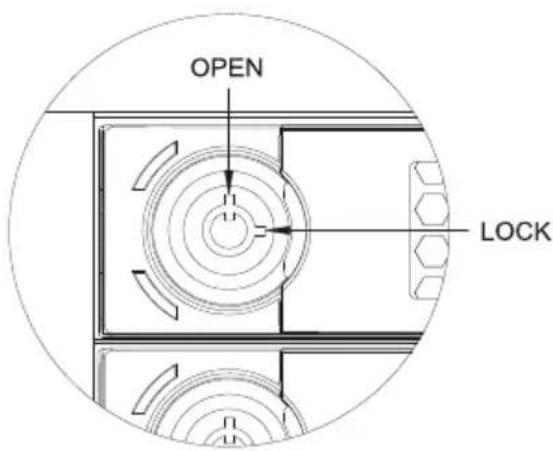

Η κλειδαριά του φορέα φράσσει μόνο μηχανικά το συρτάρι του φορέα κατά ανεξουσιοδότητης πρόσβασης ή αποσύνδεσης, δεν έχει ηλεκτρική λειτουργία.

1. Περιστροφή προς τα δεξιά – κλειστό
2. Περιστροφή προς τα πάνω – ανοικτό

5. 'Ενδειξη και συναγερμός μέσω LED και ηχητικού σήματος

Γεγονός Ένδειξη LED Ηχητικός συναγερμός
Παροχή ρεύματος To LED 1 στην πρόσοψη ανάβει μπλε
Υπερθέρμανση To LED 2 στην πρόσοψη αναβοσβήνει κόκκινο 2)	'Ηχος «μπιπ» 2)
Αστοχία ανεμιστήρα 1)	To LED 2 στην πρόσοψη αναβοσβήνει κόκκινο 2)
Παρουσία HDD To LED 1 στο φορέα ανάβει μπλε
Προσπέλαση HDD To LED 2 στο φορέα αναβοσβήνει πράσινο
Σφάλμα σκληρού δίσκου	To LED 2 στο φορέα αναβοσβήνει κόκκινο
Κανένα HDD Ta LED 1 και 2 στο φορέα παραμένουν σβηστά

1) Ο ηχητικός συναγερμός μπορεί να σιγαστεί με το διακόπτη σίγασης στην πρόσοψη, έτσι ώστε να αναβοσβήνει μόνο το LED συναγερμού σε κόκκινο χρώμα.
Μετά από την αποκατάσταση των σφαλμάτων (π.χ. μέσω πτώσης της θερμοκρασίας ή αντικατάστασης του επιβλαβούς ανεμιστήρα), τα LED που αναβοσβήνουν και ο ηχητικός συναγερμός σβήνουν αυτόματα.

2) Εάν ο ανεμιστήρας αποσυνδεθεί από την παροχή ρεύματος, δεν προκαλείται συναγερμός, έτσι ώστε σε περίπτωση πολύ καλώς ψυγμένων περιβλημάτων να μην χρειάζεται ο ανεμιστήρας στην πλακέτα βάσης (backplane).

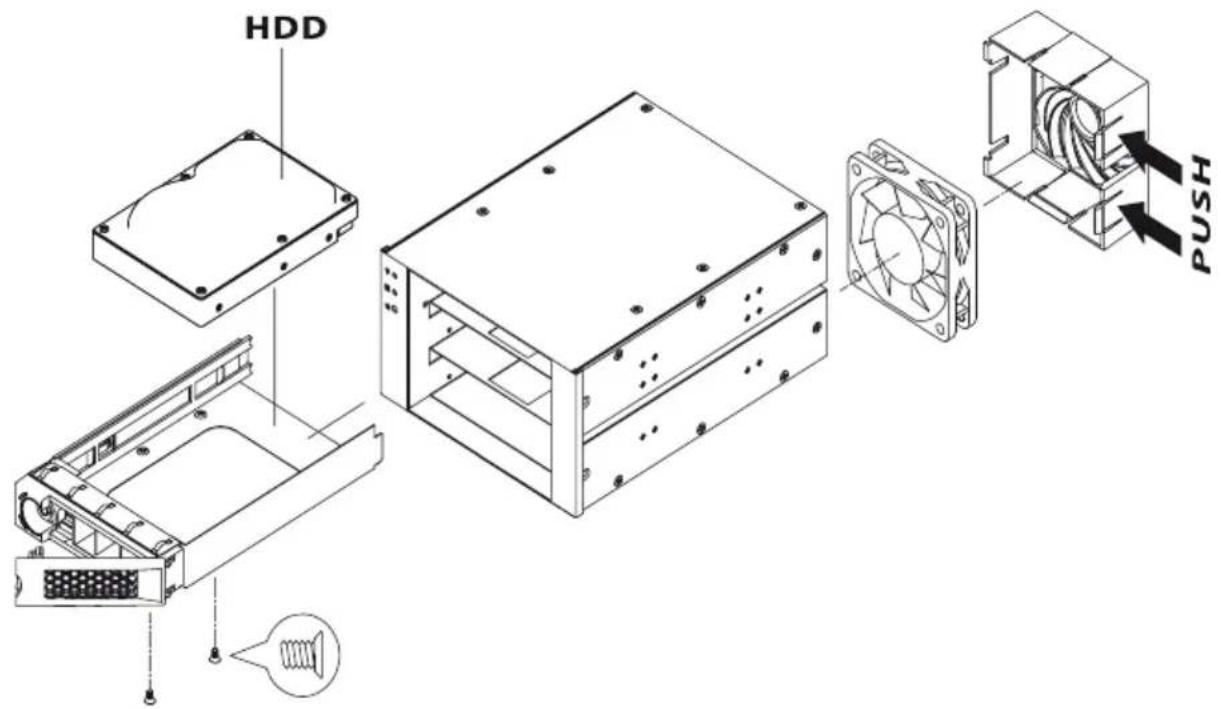

1. Συναρμολόγηση σκληρού δίσκου και ανεμιστήρα


HDD PUSH

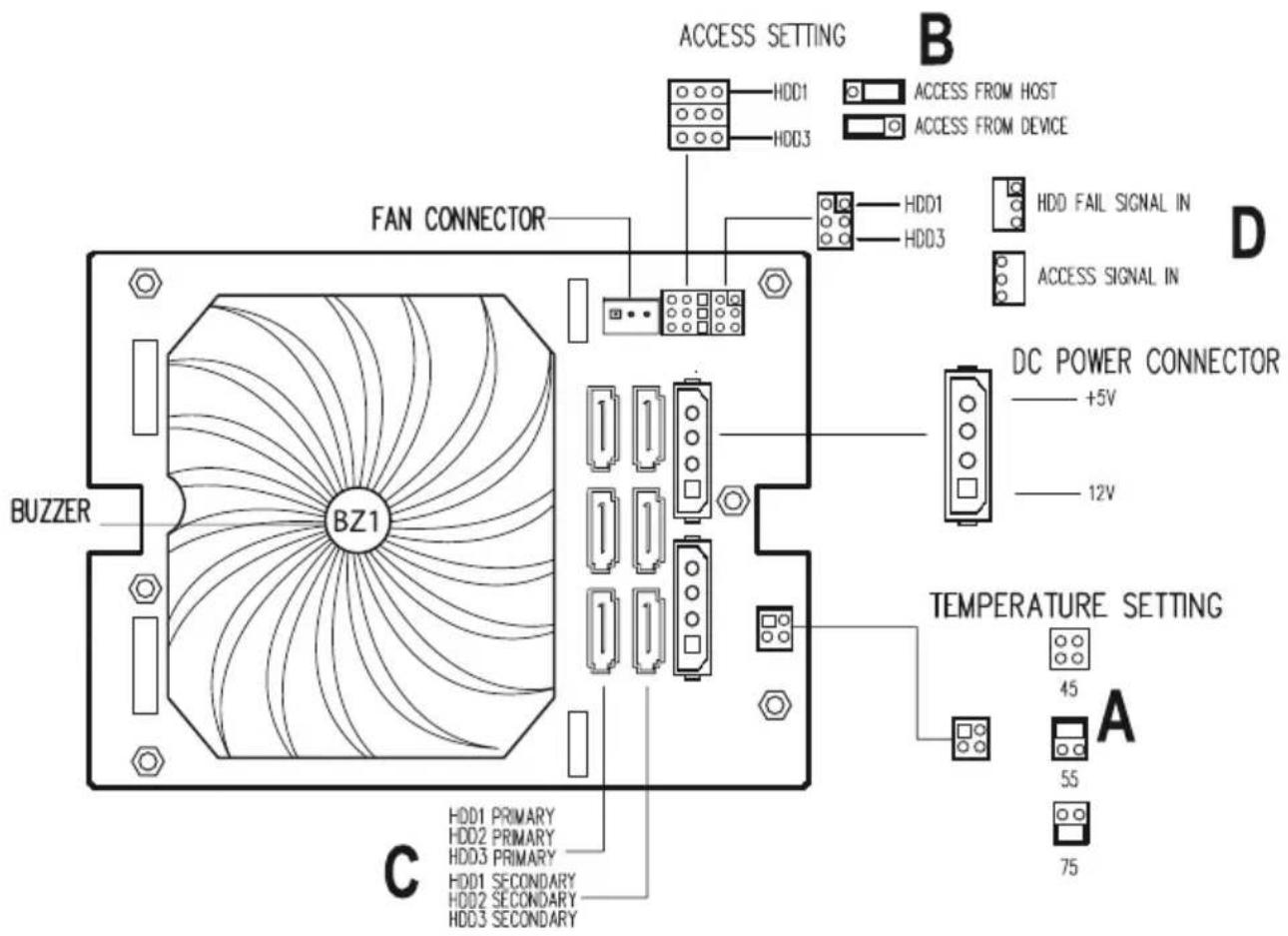

1. Βασική ρύθμιση στο οπίσθιο τοίχωμα

ACCESS SETTING B HDD1 HDD3 ACCESS FROM HOST ACCESS FROM DEVICE FAN CONNECTOR HDD1 HDD3 HDD FAIL SIGNAL IN ACCESS SIGNAL IN D DC POWER CONNECTOR +5V 12V BUZZER BZ1 TEMPERATURE SETTING C HDD1 PRIMARY HDD2 PRIMARY HDD3 PRIMARY HDD1 SECONDARY HDD2 SECONDARY HDD3 SECONDARY 45 A 55 75

A. Θερμοκρασία συναγερμού

1) 45°C - Κανένας γεφυρωτής
2) 55°C - Γεφυρωτής στις ακίδες 1 & 2
3) 75°C - Γεφυρωτής στις ακίδες 3 & 4

B. Πηγή σήματος προσπέλασης

Μπορείτε να επιλέξετε από ποια πηγή θα λαμβάνει τα σήματα προσπέλασης το LED προσπέλασης HDD (LED 2 στο φορέα).

1) Από τους σκληρούς δίσκους (τυπική ρύθμιση): Τοποθετήστε το γεφυρωτή στις ακίδες 1 & 2. - Οι σύγχρονοι σκληροί δίσκοι (SATA II) παρέχουν τα σήματα προσπέλασης μέσω του δικού τους συνδέσμου SATA/SAS. Αυτά τα σήματα οδηγούνται κατευθείαν μέσω της πλακέτας βάσης στο LED προσπέλασης.
2) Από τον κεντρικό ελεγκτή: Τοποθετήστε το γεφυρωτή στις ακίδες 2 & 3 (SATA II).

- Οι παλαιότεροι σκληροί δίσκοι (SATA I) δεν παρέχουν σήματα προσπέλασης μέσω του δικού τους συνδέσμου SATA. Σε αυτή την περίπτωση τα σήματα προσπέλασης πρέπει να μεταφερθούν με ένα ξεχωριστό καλώδιο από τον κεντρικό ελεγκτή στο LED προσπέλασης (πρβλ. Δ-1).

Γ. Σύνδεση των καλωδίων SATA

1) Σκληροί δίσκοι SATA:

Οι μπλε σύνδεσμοι SATA θα πρέπει να συνδεθούν με τα παρεχόμενα καλώδια SATA.

2) Σκληροί δίσκοι SAS:

• Σε περίπτωση μονού καναλιού θα πρέπει να συνδεθούν οι μπλε σύνδεσμοι SATA.
• Σε περίπτωση διπλού καναλιού θα πρέπει να συνδεθούν επίσης οι πράσινοι σύνδεσμοι SATA.

Δ. Σύνδεση των καλωδίων προσπέλασης και σφάλματος σκληρού δίσκου προς τον κεντρικό ελεγκτή

1) Εάν οι σκληροί δίσκοι δεν παρέχουν σήματα προσπέλασης μέσω του δικού τους συνδέσμου SATA/SAS, μπορείτε να συνδέσετε τις εξόδους σημάτων στον κεντρικό ελεγκτή (π.χ. κάρτα RAID) με τα παρεχόμενα καλώδια στις εισόδους των σημάτων προσπέλασης (Access Signal In) (ακίδες 1, 3, 5) στην πλακέτα βάσης. Τότε το LED προσπέλασης θα αναβοσβήνει πράσινο με τα σήματα από τον ελεγκτή.
2) Εάν ο κεντρικός ελεγκτής (π.χ. κάρτα RAID) διαθέτει εξόδους σημάτων για σφάλματα σκληρών δίσκων, μπορείτε να τις συνδέσετε με καλώδια στις εισόδους σημάτων (HDD Fail Signal In, ακίδες 2, 4, 6) στην πλακέτα βάσης. Τότε το LED σφάλματος σκληρού δίσκου θα αναβοσβήνει κόκκινο σε περίπτωση αστοχίας σκληρού δίσκου.

Ε. Σύνδεση στο τροφοδοτικό

Για λόγους πλεονασμού συνιστάται η σύνδεση των 2 συνδέσμων τροφοδοσίας τύπου Molex με 2 ξεχωριστά καλώδια στο τροφοδοτικό.
