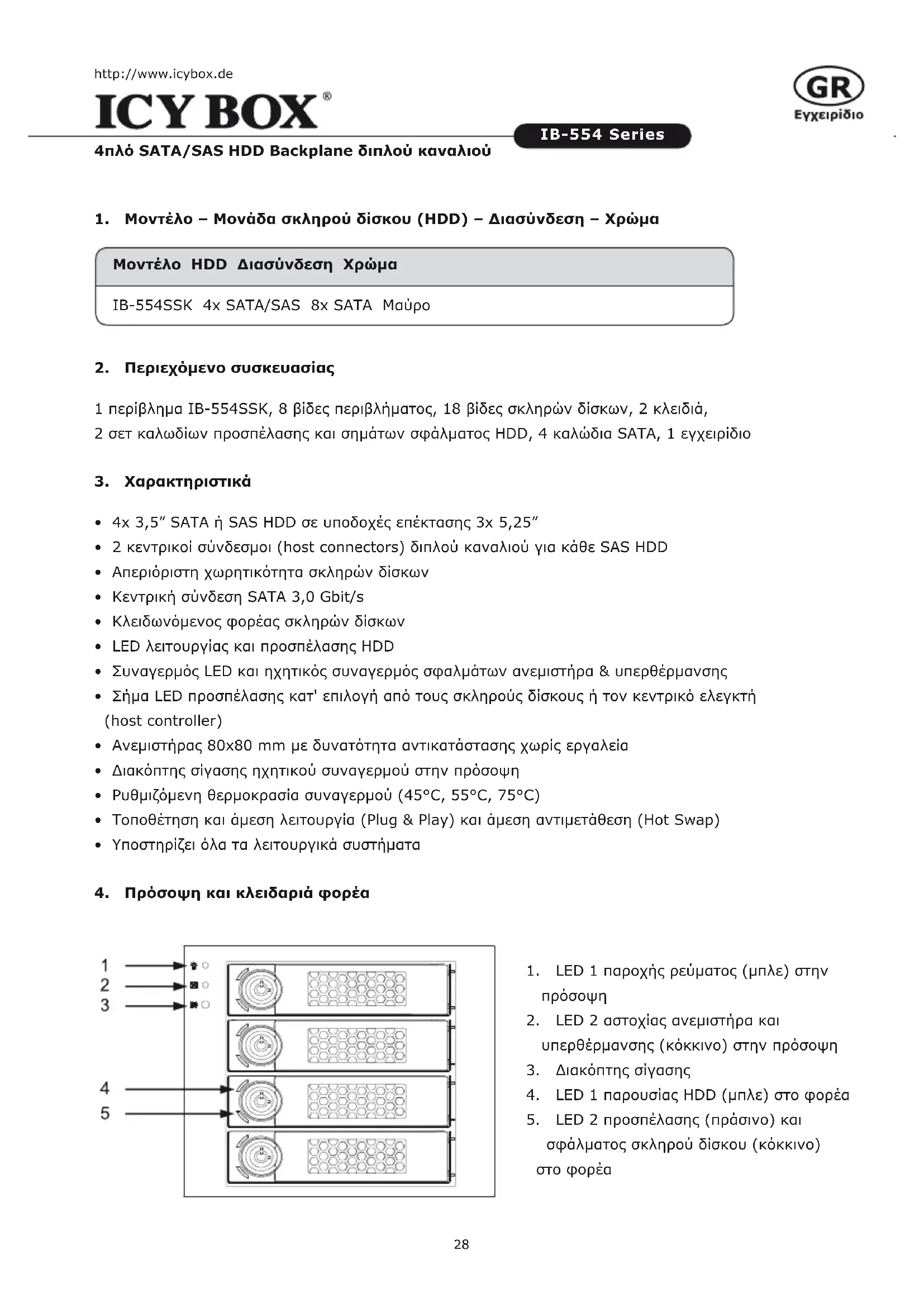

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IB554SSK Icy Box

4πλό SATA/SAS HDD Backplane διπλού καναλιού

1. Μοντέλο – Μονάδα σκληρού δίσκου (HDD) – Διασύνδεση – Χρώμα

2. Περιεχόμενο συσκευασίας

1 περίβλημα IB-554SSK, 8 βίδες περιβλήματος, 18 βίδες σκληρών δίσκων, 2 κλειδιά, 2 σετ καλωδίων προσπέλασης και σημάτων σφάλματος HDD, 4 καλώδια SATA, 1 εγχειρίδιο

• 4x 3,5” SATA ή SAS HDD σε υποδοχές επέκτασης 3x 5,25”

• 2 κεντρικοί σύνδεσμοι (host connectors) διπλού καναλιού για κάθε SAS HDD

• Απεριόριστη χωρητικότητα σκληρών δίσκων

• Κεντρική σύνδεση SATA 3,0 Gbit/s

• Κλειδωνόμενος φορέας σκληρών δίσκων

• LED λειτουργίας και προσπέλασης HDD

• Συναγερμός LED και ηχητικός συναγερμός σφαλμάτων ανεμιστήρα & υπερθέρμανσης

• Σήμα LED προσπέλασης κατ' επιλογή από τους σκληρούς δίσκους ή τον κεντρικό ελεγκτή (host controller)

• Ανεμιστήρας 80x80 mm με δυνατότητα αντικατάστασης χωρίς εργαλεία

• Διακόπτης σίγασης ηχητικού συναγερμού στην πρόσοψη

• Ρυθμιζόμενη θερμοκρασία συναγερμού (45°C, 55°C, 75°C)

• Τοποθέτηση και άμεση λειτουργία (Plug & Play) και άμεση αντιμετάθεση (Hot Swap)

• Υποστηρίζει όλα τα λειτουργικά συστήματα

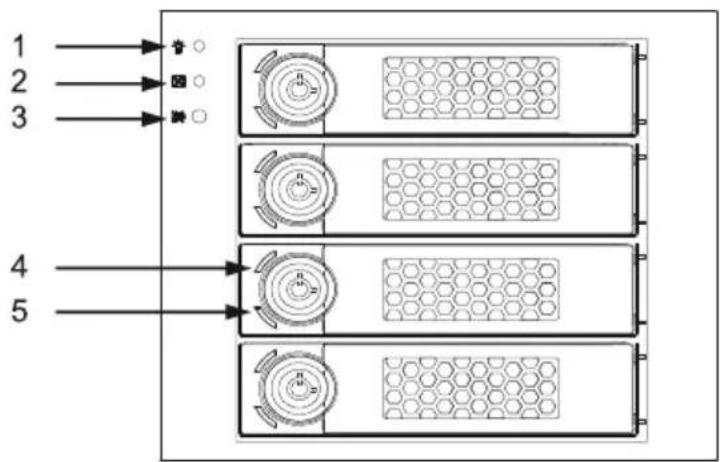

4. Πρόσοψη και κλειδαριά φορέα

Μοντέλο HDD Διασύνδεση Χρώμα IB-554SSK 4x SATA/SAS 8x SATA Μαύρο

1. LED 1 παροχής ρεύματος (μπλε) στην

2. LED 2 αστοχίας ανεμιστήρα και

υπερθέρμανσης (κόκκινο) στην πρόσοψη

3. Διακόπτης σίγασης

4. LED 1 παρουσίας HDD (μπλε) στο φορέα

5. LED 2 προσπέλασης (πράσινο) και

σφάλματος σκληρού δίσκου (κόκκινο) στο φορέα2828 http://www.icybox.de

4πλό SATA/SAS HDD Backplane διπλού καναλιού

5. Ένδειξη και συναγερμός μέσω LED και ηχητικού σήματος

Γεγονός Ένδειξη LED Ηχητικός συναγερμός Παροχή ρεύματος Το LED 1 στην πρόσοψη ανάβει μπλε Υπερθέρμανση Το LED 2 στην πρόσοψη αναβοσβήνει κόκκινο

Το LED 2 στην πρόσοψη αναβοσβήνει κόκκινο

Παρουσία HDD Το LED 1 στο φορέα ανάβει μπλε Προσπέλαση HDD Το LED 2 στο φορέα αναβοσβήνει πράσινο Σφάλμα σκληρού

Το LED 2 στο φορέα αναβοσβήνει κόκκινο Κανένα HDD Τα LED 1 και 2 στο φορέα παραμένουν σβηστά

Ο ηχητικός συναγερμός μπορεί να σιγαστεί με το διακόπτη σίγασης στην πρόσοψη, έτσι ώστε να αναβοσβήνει μόνο το LED συναγερμού σε κόκκινο χρώμα. Μετά από την αποκατάσταση των σφαλμάτων (π.χ. μέσω πτώσης της θερμοκρασίας ή αντικατάστασης του επιβλαβούς ανεμιστήρα), τα LED που αναβοσβήνουν και ο ηχητικός συναγερμός σβήνουν

Εάν ο ανεμιστήρας αποσυνδεθεί από την παροχή ρεύματος, δεν προκαλείται συναγερμός, έτσι ώστε σε περίπτωση πολύ καλώς ψυγμένων περιβλημάτων να μην χρειάζεται ο ανεμιστήρας στην πλακέτα βάσης (backplane). Η κλειδαριά του φορέα φράσσει μόνο μηχανικά το συρτάρι του φορέα κατά ανεξουσιοδότητης πρόσβασης ή αποσύνδεσης, δεν έχει ηλεκτρική λειτουργία.

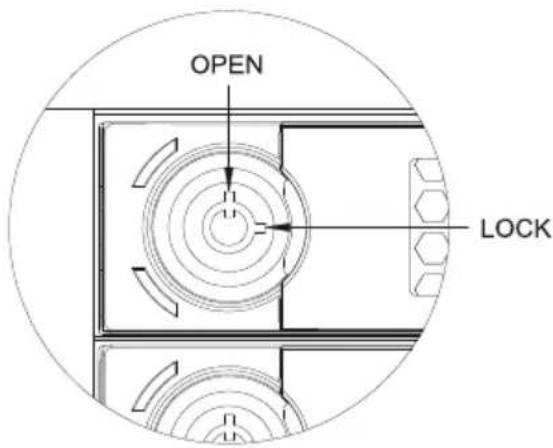

1. Περιστροφή προς τα δεξιά – κλειστό

2. Περιστροφή προς τα πάνω – ανοικτό30

4πλό SATA/SAS HDD Backplane διπλού καναλιού

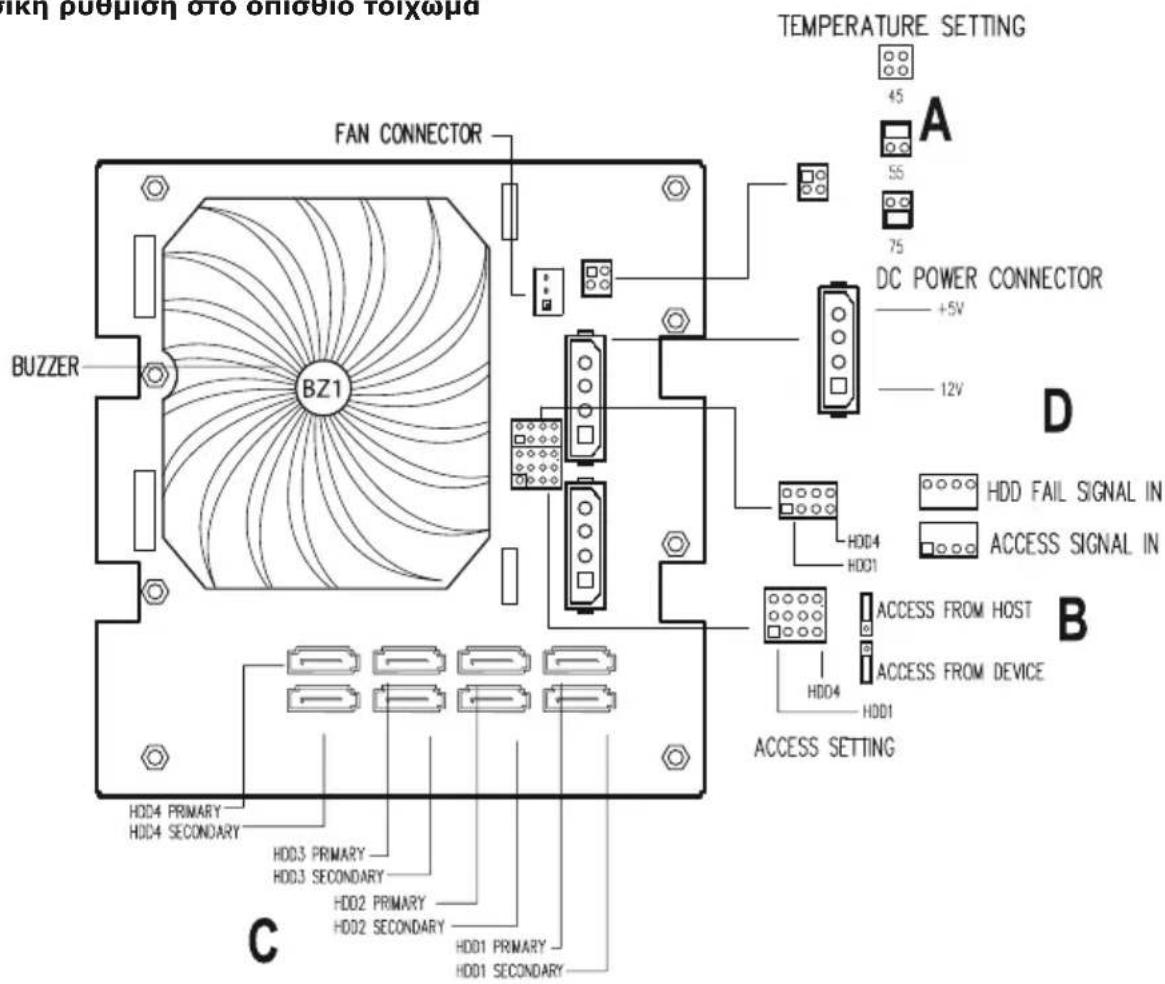

7. Βασική ρύθμιση στο οπίσθιο τοίχωμα

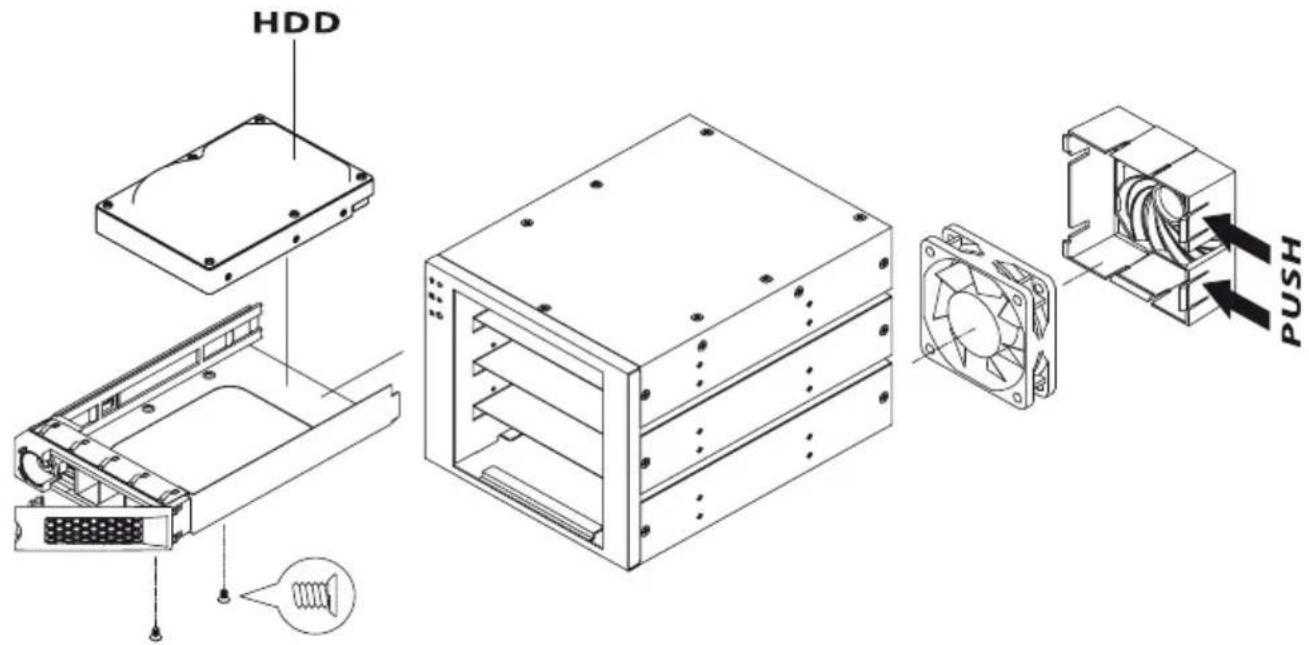

6. Συναρμολόγηση σκληρού δίσκου και ανεμιστήρα3030

4πλό SATA/SAS HDD Backplane διπλού καναλιού A. Θερμοκρασία συναγερμού

1) 45°C - Κανένας γεφυρωτής

2) 55°C - Γεφυρωτής στις ακίδες 1 & 2

3) 75°C - Γεφυρωτής στις ακίδες 3 & 4

B. Πηγή σήματος προσπέλασης Μπορείτε να επιλέξετε από ποια πηγή θα λαμβάνει τα σήματα προσπέλασης το LED προσπέλασης HDD (LED 2 στο φορέα).

1) Από τους σκληρούς δίσκους (τυπική ρύθμιση): Τοποθετήστε το γεφυρωτή στις ακίδες 1 & 2.

- Οι σύγχρονοι σκληροί δίσκοι (SATA II) παρέχουν τα σήματα προσπέλασης μέσω του δικού τους συνδέσμου SATA/SAS. Αυτά τα σήματα οδηγούνται κατευθείαν μέσω της πλακέτας βάσης στο LED προσπέλασης.

2) Από τον κεντρικό ελεγκτή: Τοποθετήστε το γεφυρωτή στις ακίδες 2 & 3 (SATA II).

- Οι παλαιότεροι σκληροί δίσκοι (SATA I) δεν παρέχουν σήματα προσπέλασης μέσω του δικού τους συνδέσμου SATA. Σε αυτή την περίπτωση τα σήματα προσπέλασης πρέπει να μεταφερθούν με ένα ξεχωριστό καλώδιο από τον κεντρικό ελεγκτή στο LED προσπέλασης (πρβλ. Δ-1). Γ. Σύνδεση των καλωδίων SATA

1) Σκληροί δίσκοι SATA:

Οι μπλε σύνδεσμοι SATA θα πρέπει να συνδεθούν με τα παρεχόμενα καλώδια SATA.

2) Σκληροί δίσκοι SAS:

- Σε περίπτωση μονού καναλιού θα πρέπει να συνδεθούν οι μπλε σύνδεσμοι SATA. - Σε περίπτωση διπλού καναλιού θα πρέπει να συνδεθούν επίσης οι πράσινοι σύνδεσμοι SATA.

Σύνδεση των καλωδίων προσπέλασης και σφάλματος σκληρού δίσκου προς τον κεντρικό ελεγκτή

1) Εάν οι σκληροί δίσκοι δεν παρέχουν σήματα προσπέλασης μέσω του δικού τους συνδέσμου

SATA/SAS, μπορείτε να συνδέσετε τις εξόδους σημάτων στον κεντρικό ελεγκτή (π.χ. κάρτα RAID) με τα παρεχόμενα καλώδια στις εισόδους των σημάτων προσπέλασης (Access Signal In) (ακίδες 1, 3, 5, 7) στην πλακέτα βάσης. Τότε το LED προσπέλασης θα αναβοσβήνει πράσινο με τα σήματα από τον ελεγκτή.

2) Εάν ο κεντρικός ελεγκτής (π.χ. κάρτα RAID) διαθέτει εξόδους σημάτων για σφάλματα σκληρών

δίσκων, μπορείτε να τις συνδέσετε με καλώδια στις εισόδους σημάτων (HDD Fail Signal In, ακίδες 2, 4, 6, 8) στην πλακέτα βάσης. Τότε το LED σφάλματος σκληρού δίσκου θα αναβοσβήνει κόκκινο σε περίπτωση αστοχίας σκληρού δίσκου. E. Σύνδεση στο τροφοδοτικό Για λόγους πλεονασμού συνιστάται η σύνδεση των 2 συνδέσμων τροφοδοσίας τύπου Molex με 2 ξεχωριστά καλώδια στο τροφοδοτικό.32 IB-554 Series http://www.icybox.de
