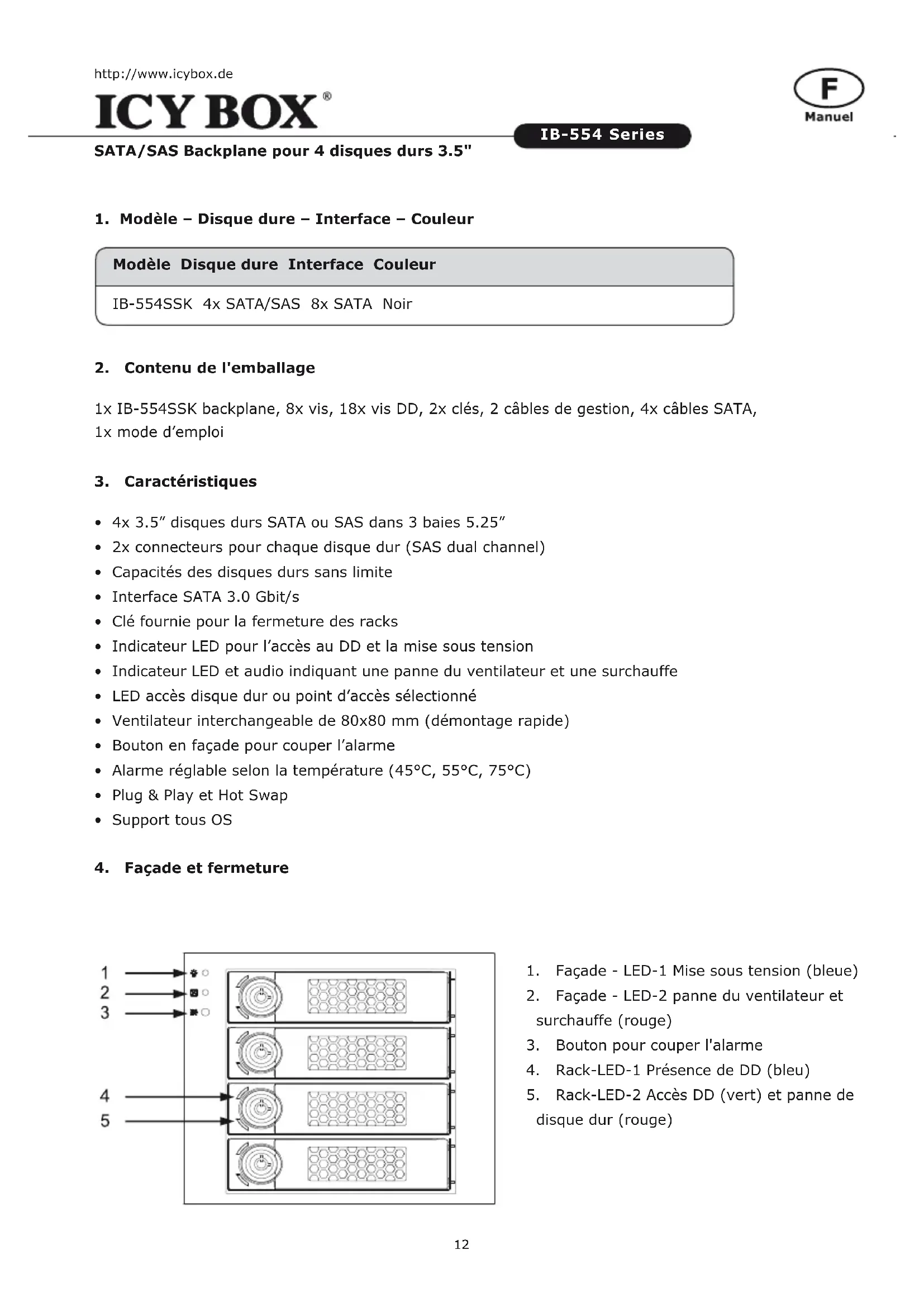

MODE D'EMPLOI IB554SSK Icy Box

SATA/SAS Backplane pour 4 disques durs 3.5"

SATA/SAS Backplane pour 4 disques durs 3.5'' 12-15

Manual

SATA/SAS Backplane pour 4 disques durs 3.5"

1. Modèle - Disque dur - Interface - Couleur

Modèle Disque dure Interface Couleur

IB-554SSK 4x SATA/SAS 8x SATA Noir

1. Contenu de l'emballage

1x IB-554SSK backplane, 8x vis, 18x vis DD, 2x clés, 2 câbles de gestion, 4x câbles SATA, 1x mode d'emploi

1. Caractéristiques
2. 4x 3.5" disques durs SATA ou SAS dans 3 baies 5.25"
3. 2x connecteurs pour chaque disque dur (SAS dual channel)
4. Capacités des disques durs sans limite
5. Interface SATA 3.0 Gbit/s
6. Clé fournie pour la fermeture des racks
7. Indicateur LED pour l'accès au DD et la mise sous tension
8. Indicateur LED et audio indiquant une panne du ventilateur et une surchauffe
9. LED accès disque dur ou point d'accès sélectionné
10. Ventilateur interchangeable de 80 × 80 ~mm (démontage rapide)
11. Bouton en façade pour couper l'alarme
12. Alarme réglable selon la température (45^, 55^, 75^)
13. Plug & Play et Hot Swap
14. Support tous OS

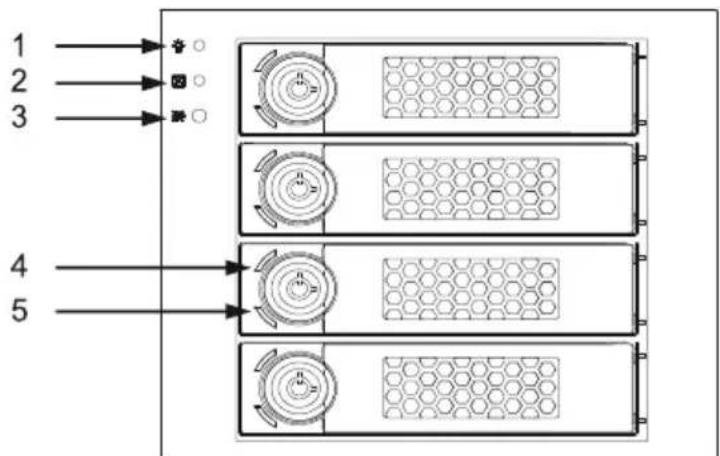

15. Façade et fermeture

1. Façade - LED-1 Mise sous tension (bleue)
2. Façade - LED-2 panne du ventilateur et surchauffe (rouge)
3. Bouton pour couper l'alarme
4. Rack-LED-1 Présence de DD (bleu)
5. Rack-LED-2 Accès DD (vert) et panne de disque dur (rouge)

Sata/sas backplane pour 4 disques durs 3.5

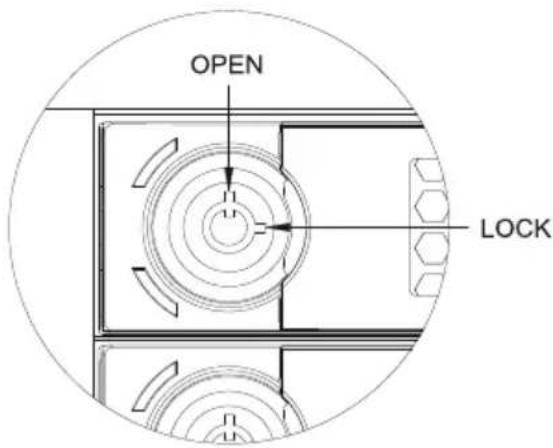

Le verrouillage du tiroir n'a pas une fonction de gestion de l'alimentation. Cela ne sécurise que le tiroir afin d'éviter toutes mauvaises manipulations.

1. Fermeture - tourner à droite
2. Ouverture - tourner vers le haut

5. Indications & alarme via LED et signalisation audio

Opération Indicateur LED Alarme Audio
Alimentation Front-	LED-1 s'allume en bleu
Surchauffe Front-LED-2 clignote en rouge 2)		Bip sonore 2)
Panne du ventilateur 1)	Front-LED-2 clignote en rouge 2)	Bip sonore 2)
Présence DD Rack-	LED-1 s'allume en bleu
Accès DD Rack-LED-2 clignote en vert
Panne DD Rack -LED-2 clignote en rouge
Sans DD Rack-LED-1+2 Rien

L'alarme audio peut être arrêtée avec le bouton sur la façade avant, de sorte que l'alarme LED clignotera en rouge.

Après la correction de l'erreur (par exemple en abaissant la température ou en échangeant le ventilateur) la LED et l'alarme audio se couperont automatiquement.

2) Si le ventilateur est déconnecté avant que le PC soit allumé, l'alarme ne sera pas opérationnelle. Le backplane peut être utilisé sans ventilateur dans un serveur avec un refroidissement optimal.

SATA/SAS Backplane pour 4 disques durs 3.5"

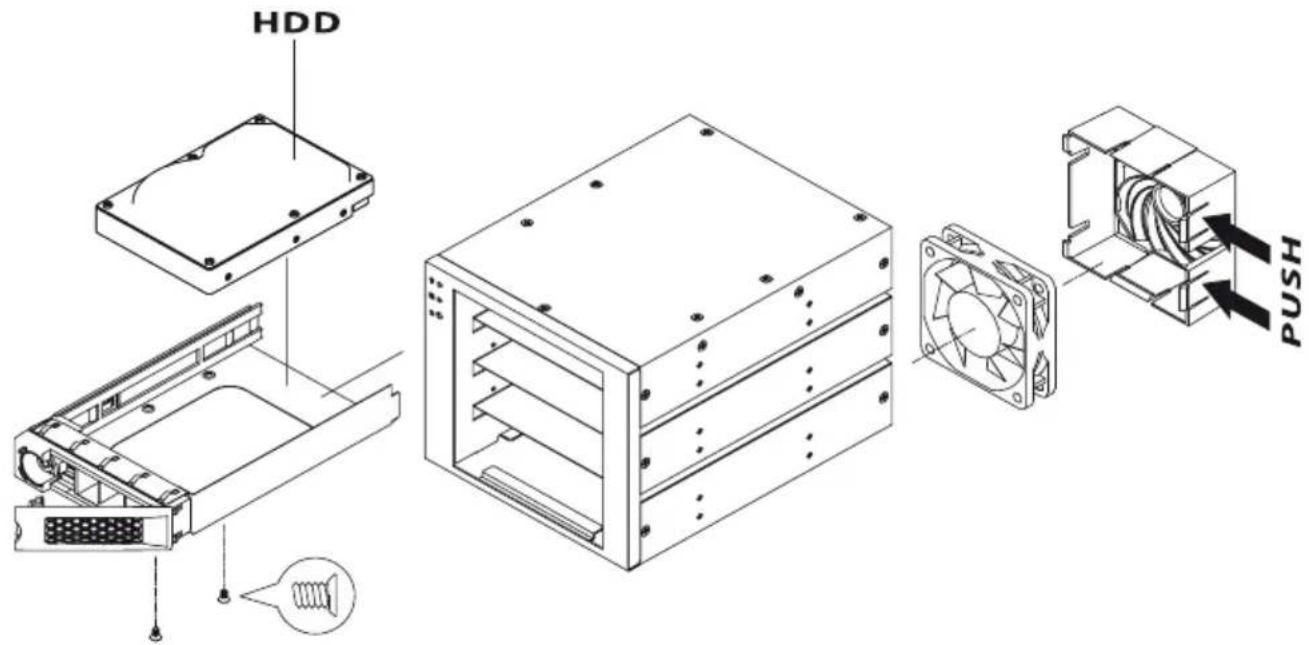

1. Montage du disque dur et du ventilateur

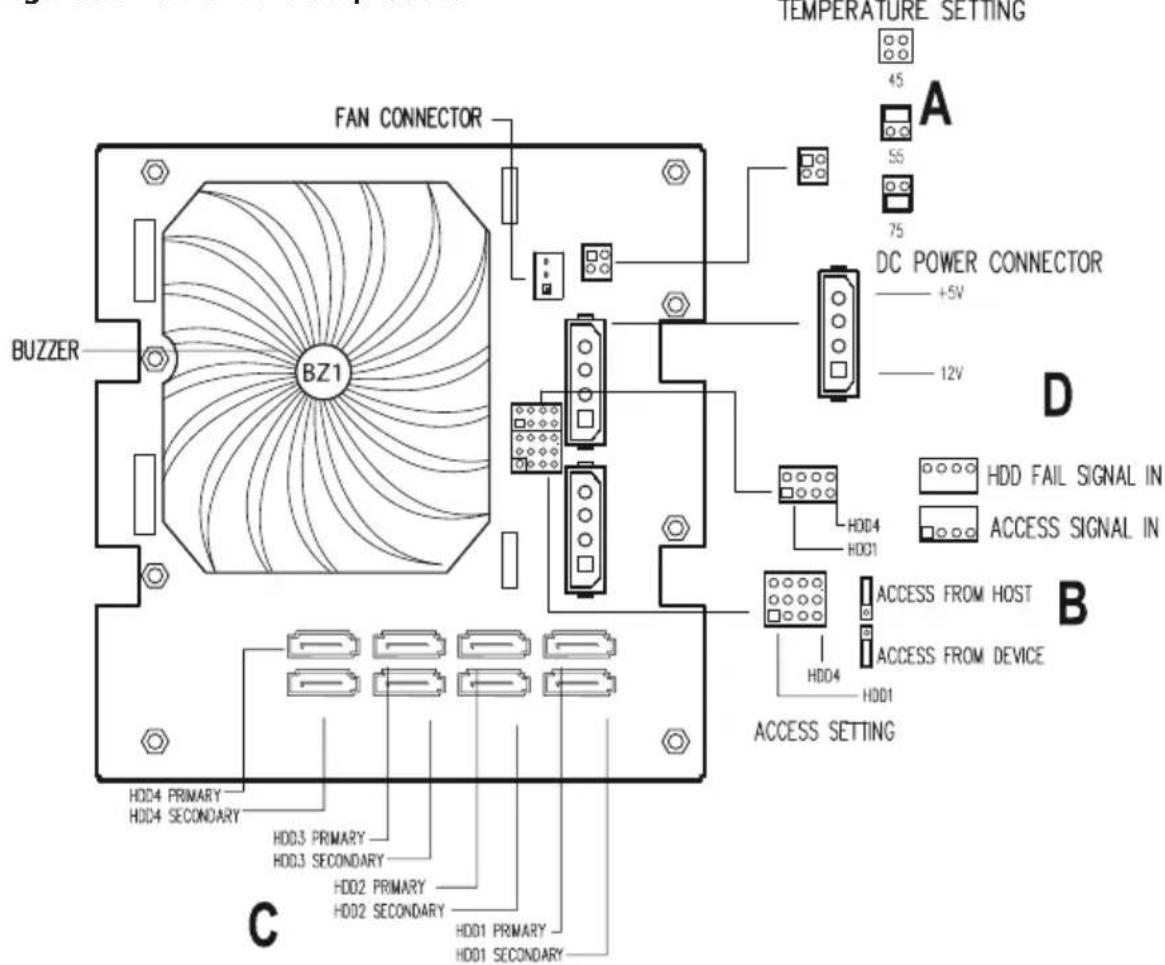

1. Configuration à l'arrière du produit

SATA/SAS Backplane pour 4 disques durs 3.5"

A. choix de température

1) 45°C - Pas de Jumper 2) 55°C - Jumper sur les broches 1 & 2 3) 75°C - Jumper sur les broches 3 & 4

B. sélection de la source du signal d'accès.

Le signal d'accès aux DD par LED peut être issu soit des DD soit de la carte contrôleur.

1) À partir des DD (paramètres par défaut) : Jumper sur les broches 1 & 2 pour chaque DD - Un disque dur moderne (SATA II) fournit son signal d'accès à travers son propre connecteur SAS/SATA. Le signal est envoyé à la LED directement via le Backplane 2) À partir de l'hôte : Jumper sur les broches 2 & 3 pour chaque DD - Un disque ancien (SATA I) ne pourrait pas fournir son signal d'accès à travers son propre câble SATA. Le signal d'accès doit être envoyé à la LED à partir du contrôleur hôte (ex : carte RAID) à partir d'un autre câble.

C. connexion du câble SATA

1) Disque dur SATA : connecteur bleu. 2) Disque dur SAS :

connecteur bleu pour un seul channel. connecteur bleu ou vert pour un double channel.

D. connexion du câble d'accès disque et de panne DD au contrôleur hôte.

1) Si le disque dur ne peut fournir le signal d'accès à celui-ci via son propre cable SATA et que le contrôleur hôte (ex : carte RAID) a un connecteur de sortie (OUT) pour signal d'accès, vous pouvez le connecter avec l'entrée « Access Signal In » (broches 1.3.5.7) située à l'arrière du backplane. La LED clignotera en vert pour signifier l'accès au disque dur. 2) Si le contrôleur hôte (ex : carte RAID) a un connecteur de sortie (OUT) pour le signalement des pannes disques, vous pouvez le connecter avec l'entrée « HDD Fail Signal » (broches 2.4.6.8) située à l'arrière du backplane. La LED clignotera en rouge lorsque le DD sera défectueux.

E. connexion à l'alimentation électrique

Il est recommandé de connecter les prises Molex à deux câbles différents sur votre alimentation afin d’avoir une redondance pour votre système.
