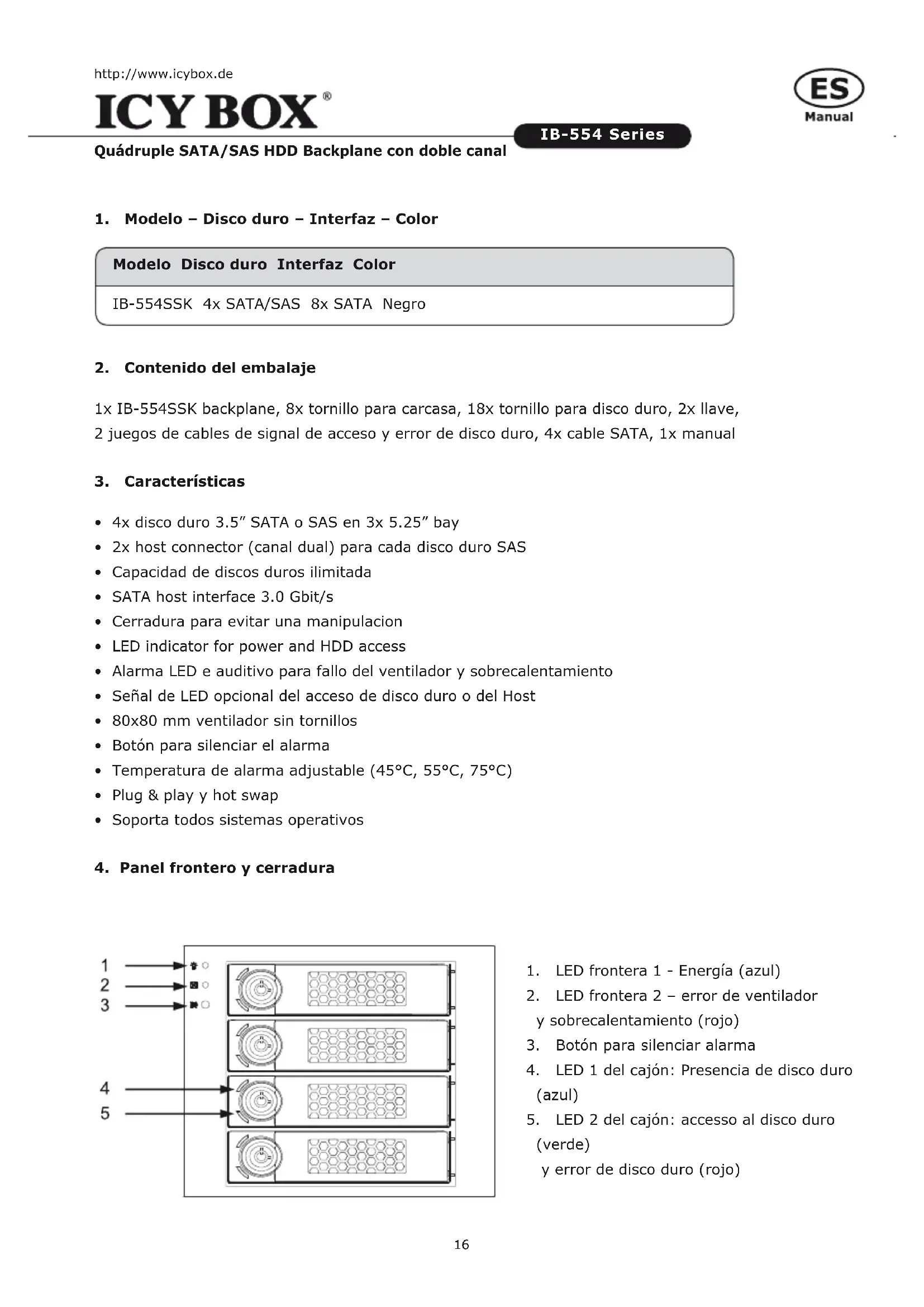

MANUAL DE USUARIO IB554SSK Icy Box
Quadruple SATA/SAS HDD Backplane con doble canal
Manuale IB-554SSK
Quadruple SATA/SAS HDD Backplane con doble canal 16-19
Manuale
Manuale IB-554SSK
2. Contenido del embalaje
1x IB-554SSK backplane, 8x tornillo para carcasa, 18x tornillo para disco duro, 2x llave, 2 juegos de cables de signal de acces o y error de disco duro, 4x cable SATA, 1x manual
3. Caracteristicas
- 4x disco duro 3.5" SATA o SAS en 3x 5.25" bay
- 2x host connector (canal dual) para cada disco duro SAS
- Capacidad de discos duros ilimitada
- SATA host interface 3.0 Gbit/s
- Cerradura para Severitya un manipulacion
- LED indicator for power and HDD access
- Alarma LED e auditivo para fallo del ventilador y sobrecalentamento
- Senal de LED optional del accesso de disco duro o del Host
- 80 × 80 ~mm ventilador sin tornillos
- Botón para silenciar el alarma
- Temperatura de alarma adjustable (45°C, 55°C, 75°C)
- Plug & play y hot swap
- Soporte todos sistemas operativos
4. Panel frontero y cerradura
- LED frontera 1 - Energía (azul)
- LED frontera 2 - error de ventilador y sobrecalentamento (rojo)
- Botón para silenciar alarma
- LED 1 del Cajón: Presencia de disco duro (azul)
- LED 2 del cajón: accesso al disco duro (verde) y error de disco duro (rojo)
Quadruple SATA/SAS HDD Backplane con doble canal

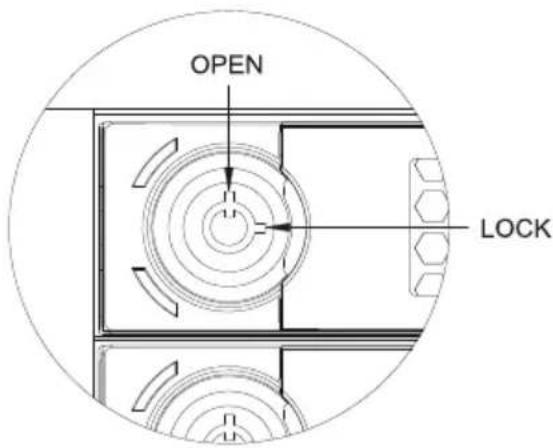

La cerradura no tienemericanas de energia. Simplemente cierra el cajon mecancamente contra manipulacion.
- Cerrar - Girar a la derecha
- Abrir - Girar hacía arriba
5. Indicación e alarma sobre LED o signal auditivo
| Acción Indicación LED Alarma auditivo | |
| Encendido LED frontera 1 se ilumina en azul | |
| Sobrecalentimiento LED frontera 2 parpadea en rojo 2) | Sonido bip 2) |
| Error de ventilador 1) | LED frontera 2 parpadea en rojo 2) |
| Presencia de disco duro | LED 1 del cajón se ilumina en azul |
| Acceso al disco duro LED 2 del cajón parpadea en verde | |
| Error de disco duro LED 2 del cajón parpadea en rojo | |
| Sin disco duro | LEDs 1 y 2 del cajón quedan apagados |
1) El alarma auditivo pueda ser apagado mediante el botón "Mute" en el panel frontero asi que solo la LED de alarma parpadea en rojo. Después de corregir el error (por exemple por intercambiary ventilador) también alarmas LED e auditivo se apagarán automaticamente.
2) Si el ventilador no está conectado al adaptor de corriente cuando se pone en marcha al sistemas el alarma no hay alarma. Así se pueda usar el backplane sin ventilador en un servidor con buena refrigeración.

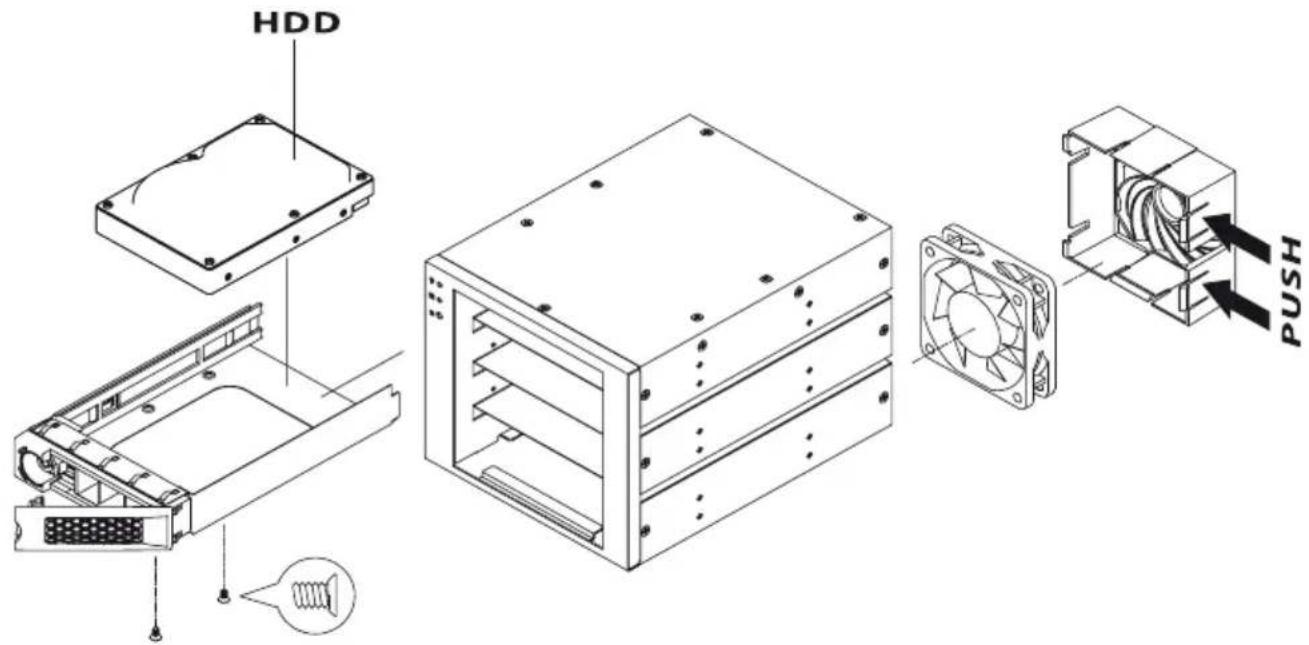

6. Instalación de disco duro y ventilador

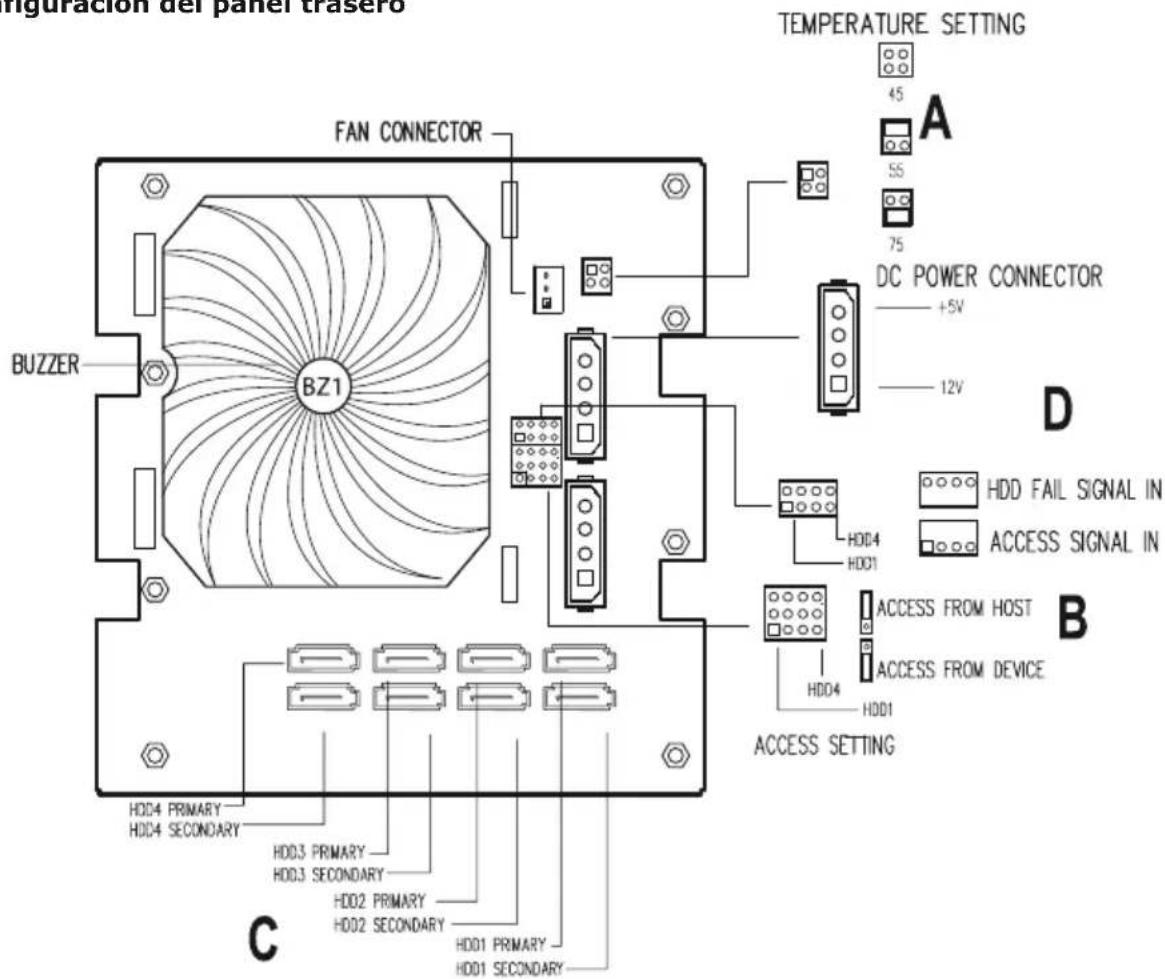

7. Configuración del panel trasero
A. Ajustación de la temperature del alarma
1) 45^ - Sin puente
2) 55^ - Puentes en pin 1 & 2
3) 75^ - Puentes en pin 3 & 4
B. SeLECTIONAL fuente para la seals de acces
La LED de acces al disco duro可以选择 ser alimentada con senales del disco duro o del controlador Host:
1) Del disco duro (configuración predeterminada): Puentes en los pins 1 & 2 para cada disco duro - Un disco duro moderno suministra señales de acceso sobre su propio conector SATA/SAS. La señal es conducida a la LED de acceso sobre el backplane.
2) Del Host: Puente en pin 2 & 3 para cada disco duro.
- Un disco duro viejo (SATA I) no sumunistra senales de acceso sobre su propio conector SATA. La SERIAL de acceso tiene que ser conducido del controlador Host (por exemple una carta RAID) a la LED de acceso con un cable separado.
C. Conectar el cable SATA
1) disco duro SATA: Utilize el conectador azul
2) disco duro SAS:
- Utilize el conectador azul para canal singular.
- Utilize los conectadores azul y verde para canal dual.
D. Conectar el cable de senal de acceso al controlador HOST
1) En caso de que el disco duro no suministra señales de acceso por su propio conectaror SATA y el conectaror Host tiene connectores "signal out" pueda connectarlos con el "Access signal in" (pins 1,3,5,7) en el panel trasero del backplane. Así la LED de acceso parpadearra en verde.
2) En caso de que el controlador Host tiene conectores "Hdd failure signal out" pueda conectarlos con el "HDD fail signal in" (pins 2,4,6,8) en el panel trasero del backplane. Así la LED de error de disco duro parpadearra en rojo en cuando haya un error de disco duro.
E. Conectando el suministro de energia
Recomendamos conectar los 2 enchufes Molex con 2 cables separados para obtener redundancia.
2) Disco rigido SAS:
