Tipo de producto	Backplane SATA/SAS para 3 discos duros de 3.5"
Marca	Icy Box
Modelo	IB553SSK
Compatibilidad de discos duros	3 discos duros SATA o SAS de 3.5"
Interfaces	6x SATA (2 por disco para doble canal)
Capacidad de discos	Sin límite
Formato	2 bahías de 5.25"
Ventilador	80x80 mm intercambiable (desmontaje rápido)
Alimentación	Mediante conector Molex (5V/12V), redundancia recomendada
Indicadores LED	Alimentación (azul), fallo/sobrecalentamiento (rojo), presencia de DD (azul), acceso a DD (verde), fallo de DD (rojo)
Alarma sonora	Sí, con botón de corte en el panel frontal
Alarma térmica	Ajustable 45°C, 55°C, 75°C mediante jumper
Hot Swap y Plug & Play	Sí
Sistemas operativos compatibles	Todos
Contenido del paquete	1 backplane, 8 tornillos, 15 tornillos para DD, 2 llaves, 2 cables de gestión, 3 cables SATA, 1 manual de instrucciones
Seguridad	Bloqueo de los compartimentos con llave incluida (sin función de alimentación)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar productos químicos.
Reparabilidad	Ventilador intercambiable; piezas de repuesto disponibles bajo pedido (contactar al servicio técnico)

Preguntas frecuentes - IB553SSK Icy Box

¿Cómo instalar los discos duros en el backplane IB553SSK?

Inserte los discos duros en los compartimentos, fíjelos con los tornillos proporcionados, luego inserte los compartimentos en las bahías de 5.25". Bloquee con la llave si es necesario. Conecte los cables SATA y la alimentación.

¿Qué significan los LED en el panel frontal?

El LED azul Front-LED-1 indica encendido. El LED rojo Front-LED-2 parpadea en caso de fallo del ventilador o sobrecalentamiento. Los LED por rack: Rack-LED-1 azul para presencia de disco, Rack-LED-2 verde para acceso al disco y rojo para fallo del disco.

¿Cómo ajustar la temperatura de alarma?

Utilice un jumper en el bloque Temperature Setting en la parte trasera: sin jumper = 45°C, pines 1-2 = 55°C, pines 3-4 = 75°C.

¿Puedo usar discos SAS con este backplane?

Sí, el backplane soporta discos SATA y SAS. Para discos SAS, use un solo cable (conector azul) en un canal simple o dos cables (azul y verde) para un doble canal.

¿Cómo detener la alarma sonora?

Presione el botón Buzzer Stop en el panel frontal. La alarma LED seguirá parpadeando. Una vez resuelto el problema (temperatura o ventilador), la alarma se apaga automáticamente.

¿Qué hacer si el ventilador no funciona?

Verifique que el ventilador esté correctamente conectado al conector FAN CONNECTOR. Si es necesario, reemplácelo por un ventilador estándar de 80x80 mm (desmontaje rápido). Atención: si el ventilador se desconecta antes del encendido, la alarma no se activará.

¿Cómo configurar la fuente de la señal de acceso a los discos?

Utilice los jumpers Access Setting para cada disco. Posición predeterminada (pines 1-2): señal proveniente del disco (SATA II). Posición alternativa (pines 2-3): señal proveniente del controlador host (para discos SATA I).

¿El backplane admite el intercambio en caliente (Hot Swap)?

Sí, el backplane es compatible con Hot Swap y Plug & Play. Puede insertar o extraer discos sin apagar el sistema.

¿Qué alimentación es necesaria?

El backplane requiere alimentación +5V y +12V a través de conectores Molex. Para una mejor redundancia, conecte dos cables de alimentación diferentes.

¿Cómo limpiar el backplane?

Utilice un paño suave y seco. No use productos químicos o abrasivos. Asegúrese de que el dispositivo esté desconectado antes de limpiar.

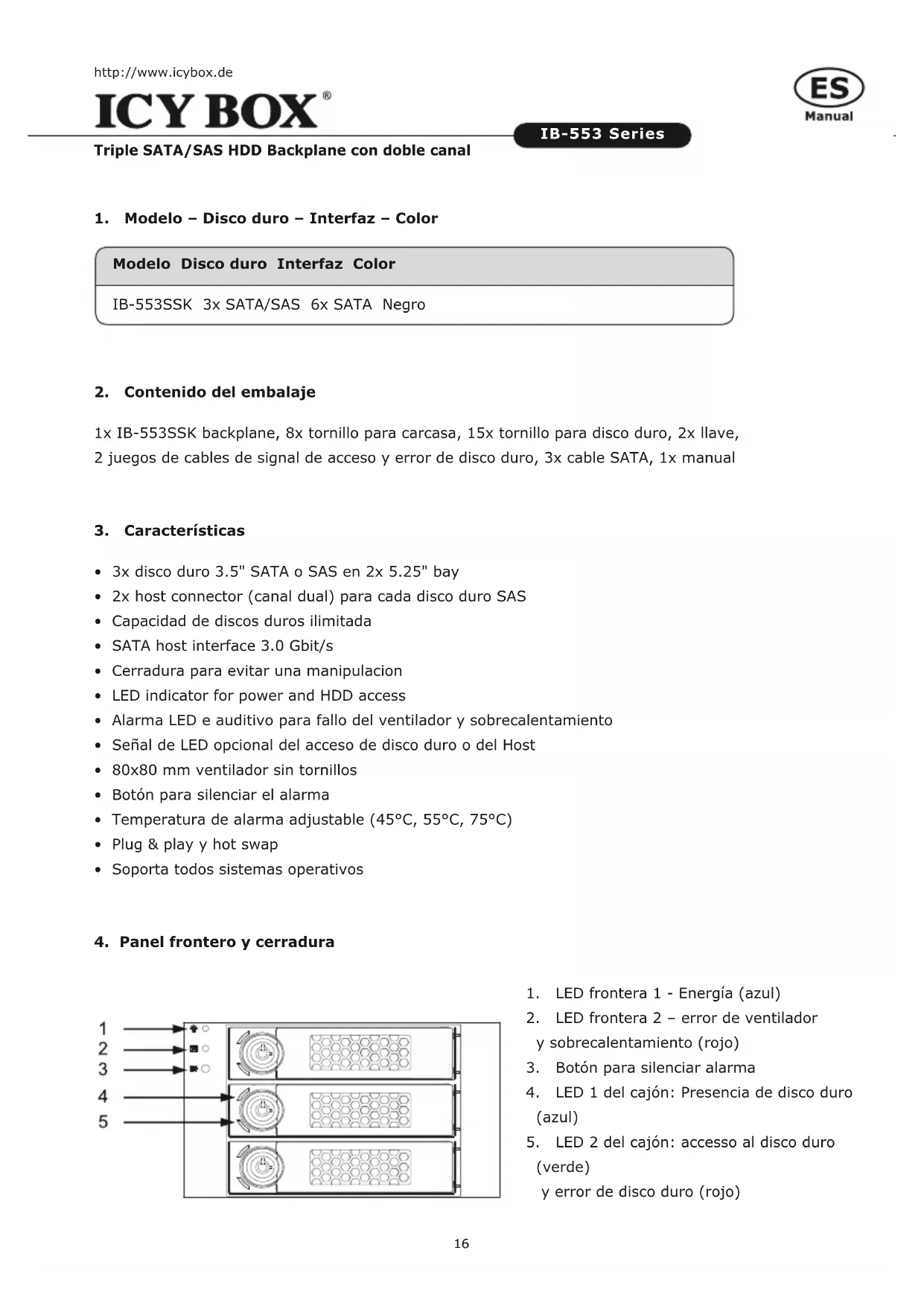

MANUAL DE USUARIO IB553SSK Icy Box

Triple SATA/SAS HDD Backplane con doble canal

Manuale IB-553SSK

2. Contenido del embalaje

1x IB-553SSK backplane, 8x tornillo para carcasa, 15x tornillo para disco duro, 2x llave, 2 juegos de cables de signal de acceso y error de disco duro, 3x cable SATA, 1x manual

3. Características

• 3x disco duro 3.5" SATA o SAS en 2x 5.25" bay
- 2x host connector (canal dual) para cada disco duro SAS
- Capacidad de discos duros ilimitada
• SATA host interface 3.0 Gbit/s
- Cerradura para evitar una manipulacion
• LED indicator for power and HDD access
- Alarma LED e auditivo para fallo del ventilador y sobrecalentamiento
- Señal de LED opcional del acceso de disco duro o del Host
- 80x80 mm ventilador sin tornillos
- Botón para silenciar el alarma
• Temperatura de alarma adjustable (45°C, 55°C, 75°C)
- Plug & play y hot swap
- Soporta todos sistemas operativos

4. Panel frontero y cerradura


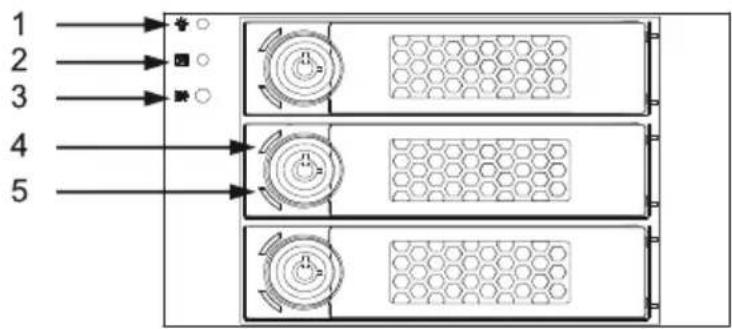

1. LED frontera 1 - Energía (azul)
2. LED frontera 2 - error de ventilador y sobrecalentamiento (rojo)
3. Botón para silenciar alarma
4. LED 1 del cajón: Presencia de disco duro (azul)
5. LED 2 del cajón: acesso al disco duro (verde) y error de disco duro (rojo)

Triple SATA/SAS HDD Backplane con doble canal

La cerradura no tiene funciones de energía. Simplemente cierra el cajón mecánicamente contra manipulación.

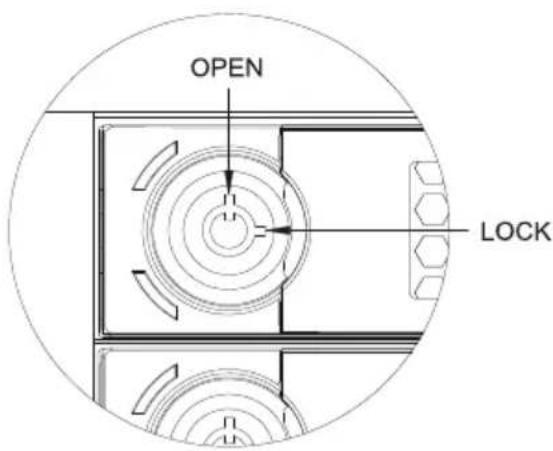

1. Cerrar – Girar a la derecha
2. Abrir - Girar hacia arriba

5. Indicación e alarma sobre LED o signal auditivo

Acción Indicación LED Alarma auditivo
Encendido LED frontera 1 se ilumina en azul
Sobrecalentamiento LED frontera 2 parpadea en rojo ^2)	Sonido bip ^2)
Error de ventilador ^1)	LED frontera 2 parpadea en rojo ^2)
Presencia de disco duro	LED 1 del cajón se ilumina en azul
Acceso al disco duro LED 2 del cajón parpadea en verde
Error de disco duro LED 2 del cajón parpadea en rojo
Sin disco duro	LEDs 1 y 2 del cajón quedan apagados

1) El alarma auditivo puede ser apagado mediante el botón "Mute" en el panel frontero así que solo la LED de alarma parpadea en rojo. Después de corregir el error (por ejemplo por intercambiar el ventilador) ambos alarmas LED e auditivo se apagarán automaticamente.
2) Si el ventilador no está conectado al adaptador de corriente cuando se pone en marcha al sistema el alarma no hay alarma. Así se puede usar el backplane sin ventilador en un servidor con buena refrigeración.

6. Instalación de disco duro y ventilador

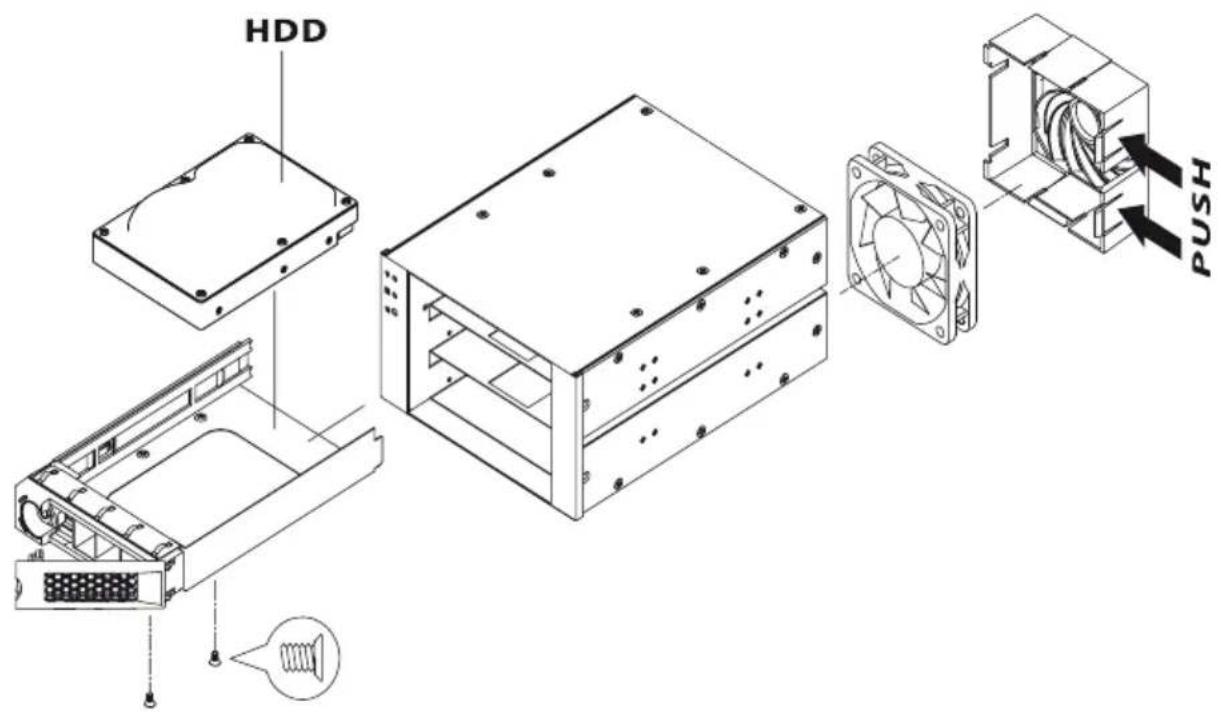

HDD PUSH

7. Configuración del panel trasero

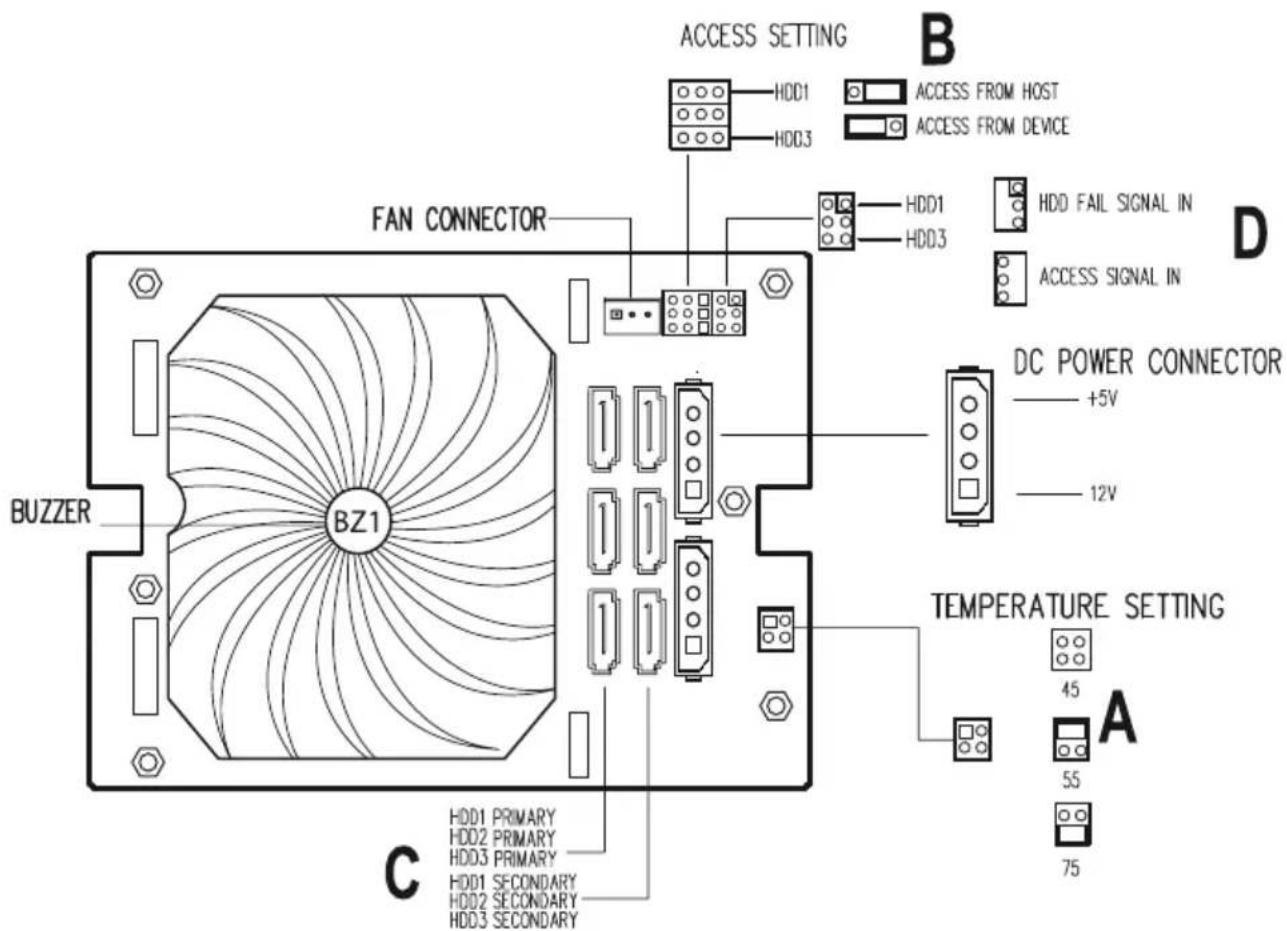

ACCESS SETTING B HDD1 HDD3 ACCESS FROM HOST ACCESS FROM DEVICE FAN CONNECTOR HDD1 HDD3 HDD FAIL SIGNAL IN ACCESS SIGNAL IN D DC POWER CONNECTOR +5V 12V BUZZER BZ1 TEMPERATURE SETTING 45 A C HDD1 PRIMARY HDD2 PRIMARY HDD3 PRIMARY HDD1 SECONDARY HDD2 SECONDARY HDD3 SECONDARY

Triple SATA/SAS HDD Backplane con doble canal

A. Ajustación de la temperature del alarma

1) 45°C - Sin puente
2) 55°C - Puentes en pin 1 & 2
3) 75°C - Puentes en pin 3 & 4

B. Seleccional fuente para la señal de acceso

La LED de acceso al disco duro puede ser alimentada con señales del disco duro o del controlador Host:

1) Del disco duro (configuración predeterminada): Puentes en los pins 1 & 2 fpara cada disco duro - Un disco duro moderno suministra señales de acceso sobre su propio conector SATA/SAS. La señal es conducida a la LED de acceso sobre el backplane.

2) Del Host: Puente en pin 2 & 3 para cada disco duro. - Un disco duro viejo (SATA I) no sumunistra señales de acceso sobre su propio conector SATA. La señal de acceso tiene que ser conducido del controlador Host (por ejemplo una carta RAID) a la LED de acceso con un cable separado.

C. Conectar el cable SATA

1) Disco duro SATA: Utilize el conectador azul
2) Disco duro SAS:
- Utilize el conectador azul para canal singular.
- Utilize los conectadores azul y verde para canal dual.

D. Conectar el cable de señal de acceso al controlador HOST

1) En caso de que el disco duro no suministra señales de acceso por su propio conectador SATA y el conectador Host tiene conectores "signal out" puede conectarlos con el "Access signal in" (pins 1,3,5) en el panel trasero del backplane. Así la LED de acceso parpadeará en verde.

2) En caso de que el controlador Host tiene conectores "Hdd failure signal out" puede conectarlos con el "HDD fail signal in" (pins 2,4,6) en el panel trasero del backplane. Así la LED de error de disco duro parpadeará en rojo en cuando haya un error de disco duro.

E. Conectando el suministro de energía

Recomendamos conectar los 2 enchufes Molex con 2 cables separados para obtener redundancia.
