INSTRUKCJA OBSŁUGI IB553SSK Icy Box
Instrukcja IB-553SSK
Instrukcja IB-553SSK

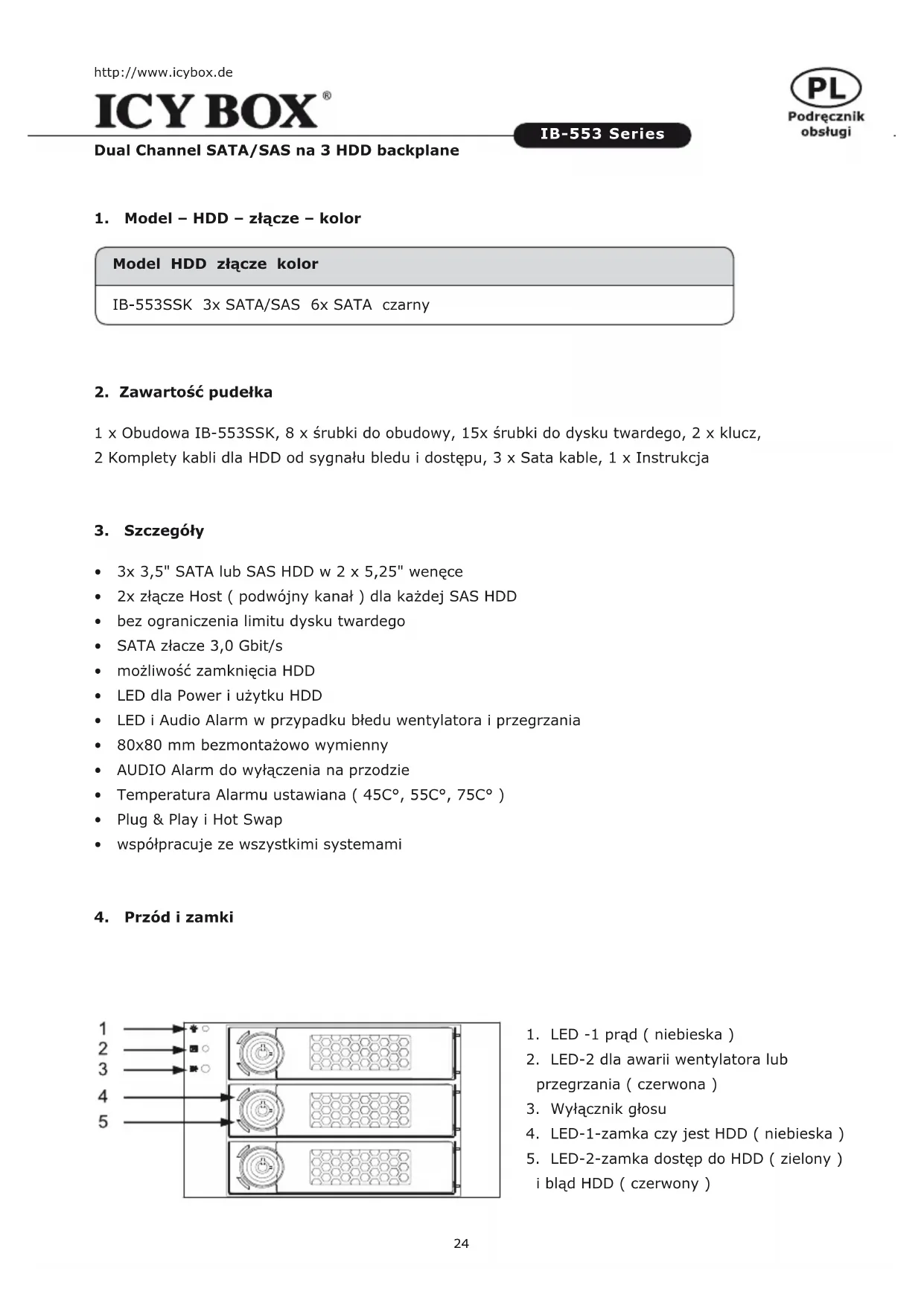

1. Model - HDD - złącze - kolor
Model HDD złącze kolor
IB-553SSK 3x SATA/SAS 6x SATA czarny
2. Zawartość pudełka
1 x Obudowa IB-553SSK, 8 x śrubki do obudowy, 15x śrubki do dysku twardego, 2 x klucz, 2 Komplety kabli dla HDD od sygnału bledu i dostępu, 3 x Sata kable, 1 x Instrukcja
3. Szczegóły
- 3x 3,5" SATA lub SAS HDD w 2 x 5,25" wenęce
• 2x złącze Host ( podwójny kanał ) dla każdej SAS HDD - bez ograniczenia limitu dysku twardego
• SATA złącze 3,0 Gbit/s - możliwość zamknięcia HDD
• LED dla Power i użytku HDD
• LED i Audio Alarm w przypadku błędu wentylatora i przegrzania
• 80x80 mm bezmontażowo wymienny
• AUDIO Alarm do wyłączenia na przodzie
• Temperatura Alarmu ustawiana (45C°, 55C°, 75C°) - Plug & Play i Hot Swap
- współpracuje ze wszystkimi systemami
4. Przód i zamki


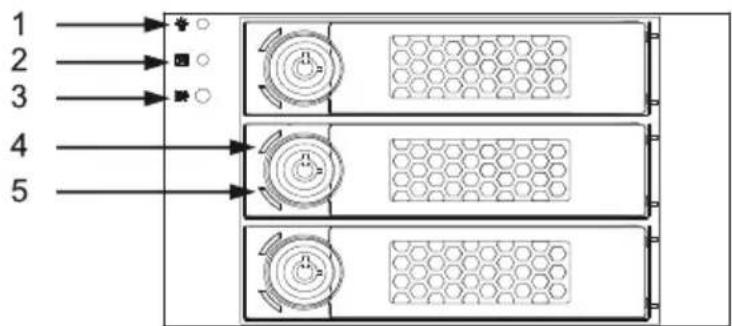

1 2 3 4 5- LED -1 prąd (niebieska)
- LED-2 dla awarii wentylatora lub przegrzania ( czerwona )
- Wyłącznik głosu
- LED-1-zamka czy jest HDD (niebieska)
- LED-2-zamka dostęp do HDD (zielony) i bląd HDD (czerwony)

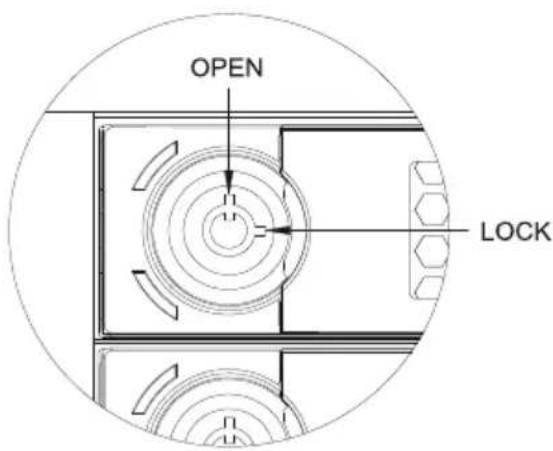

Zamek zamyka tylko mechanicznie szufladę. Niema żadnej funkcji elektronicznej.
- W prawo - zamknięte
- W lewo - otwarte
5. Indikatia i Alarm przez LED i Audio sygnał
| Działania LED Audio sygnał | ||
| Prąd LED-1 świeci na niebiesko | ||
| Przegrzanie LED-2 miga na czerwono 2) | Beep 2) | |
| Awaria wentylatora 1) | LED-2 miga na czerwono 2) | Beep 2) |
| HDD jest LED-1-zamka świeci na niebiesko | ||
| HDD dostęp LED-2-zamka miga na zielono | ||
| Bląd HDD LED-2-zamka miga na czerwono | ||
| Niema HDD LED-1+2 sa wyłączone |
1) Alarm Audio może zostać wyłączony na przodzie i będzie tylko LED Alarm migała na czerwono. Jak błąd zostanie usunięty ( np. przez obniżenie temp. Lub wymianę wentylator awaryjnego ) Alarm i LED zgasną automatycznie.
2) Jeżeli zostanie wentylator odłączony od prądu to Alarm się nie włączy. Przy bardzo dobrze schłodzonych obudowach można wtedy wentylatora nie używać.

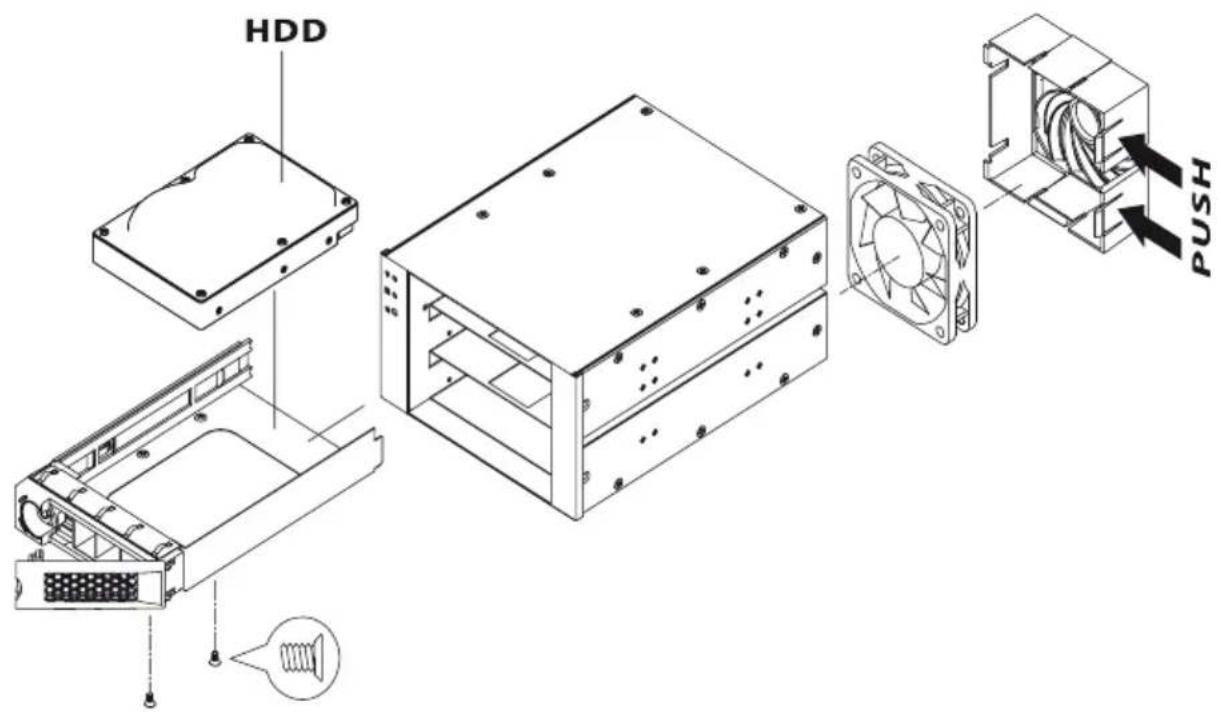

6. Montaz dysku twardego i Obudowy


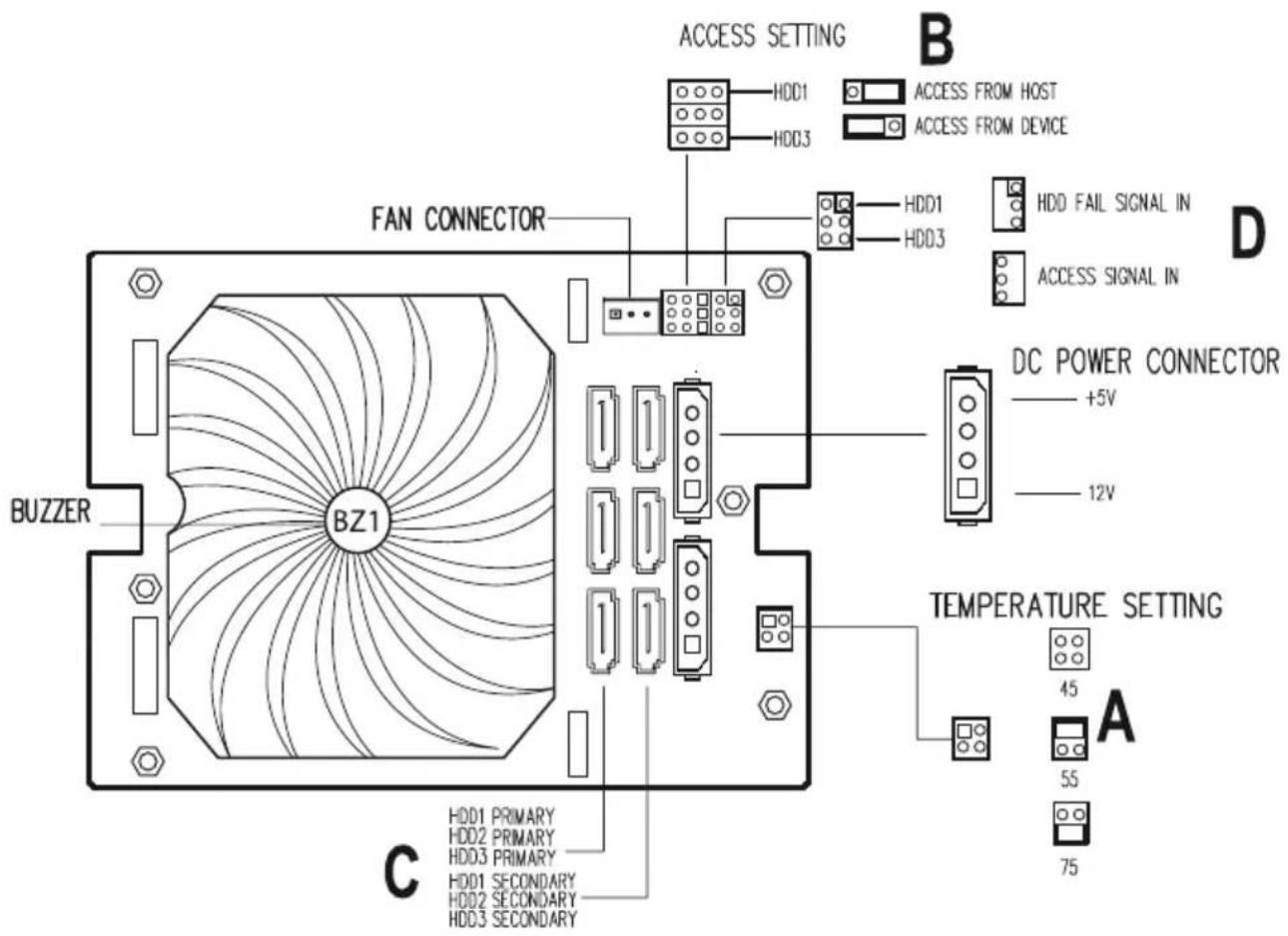

ACCESS SETTING B HDD1 HDD3 ACCESS FROM HOST ACCESS FROM DEVICE FAN CONNECTOR HDD1 HDD3 HDD FAIL SIGNAL IN ACCESS SIGNAL IN D DC POWER CONNECTOR +5V 12V BUZZER BZ1 TEMPERATURE SETTING C HDD1 PRIMARY HDD2 PRIMARY HDD3 PRIMARY HDD1 SECONDARY HDD2 SECONDARY HDD3 SECONDARY 45 A 55 75A. temperatura alarmu
1) 45°C - bez Jumpera
2) 55°C - Jumper na Pin 1 & 2
3) 75°C - Jumper na Pin 3 & 4
B. źródło dla sygnału dostępu
Można wybrać, z jakiego źródła LED dostępu ( LED-2-zamek ) ma dostc sygnał
1) Z HDD ( standart ) most na PINy 1 & 2 wsadzić - nowoczesne HDG ( SATA II ) podają sygnały przez własny SATA/SAS system. Te sygnały sa przekazywane od razu do backplane.
2) Z HOST- Kontrolera. Most na Pin 2 & 3 wsadzic (SATA II) - starsza HDD (SATA I) nie nadaje sygnału dostępu od siebie automatycznie. W tym przypadku musza sygnały dostępu być osobnym kablem z HOSt kontrolera do LED być przeprowadzone.
C. podłączenie kabli SATA
1) SATA HDD: niebieskie SATA wtyczki złączyć z SATA kablami
2) SAS HDD:
- w "single channel" podłączyc niebieskie SATA wtyczki
- w "dual Channel" tez zielone SATA wtyczki podłączyć
D. Podłączenie kabli dostępu i HDD błędów do kontrolera HOST
1) Jeżeli HDD od siebie nie wysyłąją sygnałów dostępu ale zato HOST kontroler ( np. Karta RAID ) sygnał dostępu nadaje to można wyjścia sygnałów z kabłami z kompletu do wejść sygnałowych ( Accesses sygnał )( Pin 1,3,5) na Backplane podłączyć. Wtedy miga na zilono LED dostępu z sygnałami z kontrolera.
2) Jeżeli Host kontroler ( np. Karta raid ) sygnał błędu HDD ma można podłączyc kabelkiem ( HDD Fail sygnał in, Pin 2,4,6) do Backplane. Wtedy miga LED HDD błędu przy awarii HDD na czerwono.
E. podłączenie do Zasilacza
Dla jakości jest zalecane podłączenie dwóch Molexów dwoma niezależnymi kabłami prądowymi do zasilacza.
