Produkttyp	Backplane SATA/SAS für 3 Festplatten 3.5"
Marke	Icy Box
Modell	IB553SSK
Festplattenkompatibilität	3x SATA- oder SAS-Festplatten 3.5"
Schnittstellen	6x SATA (2 pro Festplatte für Dual-Channel)
Festplattenkapazität	Unbegrenzt
Formfaktor	2 Schächte 5.25"
Lüfter	80x80 mm austauschbar (Schnellverschluss)
Stromversorgung	Über Molex-Anschluss (5V/12V), Redundanz empfohlen
LED-Anzeigen	Strom (blau), Fehler/Überhitzung (rot), Festplattenpräsenz (blau), Festplattenzugriff (grün), Festplattenfehler (rot)
Audio-Alarm	Ja, mit Stummschalttaste an der Vorderseite
Thermoalarm	Einstellbar 45°C, 55°C, 75°C über Jumper
Hot-Swap und Plug & Play	Ja
Unterstützte Betriebssysteme	Alle
Lieferumfang	1x Backplane, 8x Schrauben, 15x Festplattenschrauben, 2x Schlüssel, 2 Kabelmanagementkabel, 3x SATA-Kabel, 1x Bedienungsanleitung
Sicherheit	Verriegelung der Schubladen mit mitgeliefertem Schlüssel (keine Stromfunktion)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Chemikalien vermeiden.
Reparierbarkeit	Lüfter austauschbar; Ersatzteile auf Anfrage erhältlich (Kontakt Kundendienst)

Häufig gestellte Fragen - IB553SSK Icy Box

Wie installiere ich Festplatten im Backplane IB553SSK?

Setzen Sie die Festplatten in die Schubladen ein, befestigen Sie sie mit den mitgelieferten Schrauben und schieben Sie die Schubladen in die 5.25"-Schächte. Verriegeln Sie bei Bedarf mit dem Schlüssel. Schließen Sie die SATA-Kabel und die Stromversorgung an.

Was bedeuten die LEDs an der Vorderseite?

Die blaue LED Front-LED-1 zeigt die Stromversorgung an. Die rote LED Front-LED-2 blinkt bei Lüfterausfall oder Überhitzung. Die LEDs pro Rack: Rack-LED-1 blau für Festplattenpräsenz, Rack-LED-2 grün für Festplattenzugriff und rot für Festplattenfehler.

Wie stelle ich die Alarmtemperatur ein?

Verwenden Sie einen Jumper auf dem Block Temperature Setting auf der Rückseite: ohne Jumper = 45°C, Pins 1-2 = 55°C, Pins 3-4 = 75°C.

Kann ich SAS-Festplatten mit diesem Backplane verwenden?

Ja, der Backplane unterstützt SATA- und SAS-Festplatten. Für SAS-Festplatten verwenden Sie ein einzelnes Kabel (blauer Anschluss) für Single-Channel oder zwei Kabel (blau und grün) für Dual-Channel.

Wie schalte ich den akustischen Alarm aus?

Drücken Sie die Taste Buzzer Stop an der Vorderseite. Die LED-Alarmanzeige blinkt weiter. Sobald das Problem (Temperatur oder Lüfter) behoben ist, schaltet sich der Alarm automatisch aus.

Was tun, wenn der Lüfter nicht funktioniert?

Überprüfen Sie, ob der Lüfter korrekt an den FAN CONNECTOR angeschlossen ist. Ersetzen Sie ihn bei Bedarf durch einen Standard-Lüfter 80x80 mm (Schnellverschluss). Hinweis: Wenn der Lüfter vor dem Einschalten abgeklemmt wird, wird der Alarm nicht ausgelöst.

Wie konfiguriere ich die Zugriffssignalquelle für die Festplatten?

Verwenden Sie die Jumper Access Setting für jede Festplatte. Standardposition (Pins 1-2): Signal von der Festplatte (SATA II). Alternative Position (Pins 2-3): Signal vom Host-Controller (für SATA I-Festplatten).

Unterstützt der Backplane Hot-Swap?

Ja, der Backplane ist kompatibel mit Hot-Swap und Plug & Play. Sie können Festplatten ohne Ausschalten des Systems einlegen oder entfernen.

Welche Stromversorgung ist erforderlich?

Der Backplane benötigt +5V und +12V über Molex-Anschlüsse. Für bessere Redundanz schließen Sie zwei verschiedene Stromkabel an.

Wie reinige ich den Backplane?

Verwenden Sie ein weiches, trockenes Tuch. Keine chemischen Reinigungsmittel oder Scheuermittel verwenden. Stellen Sie sicher, dass das Gerät vor der Reinigung vom Strom getrennt ist.

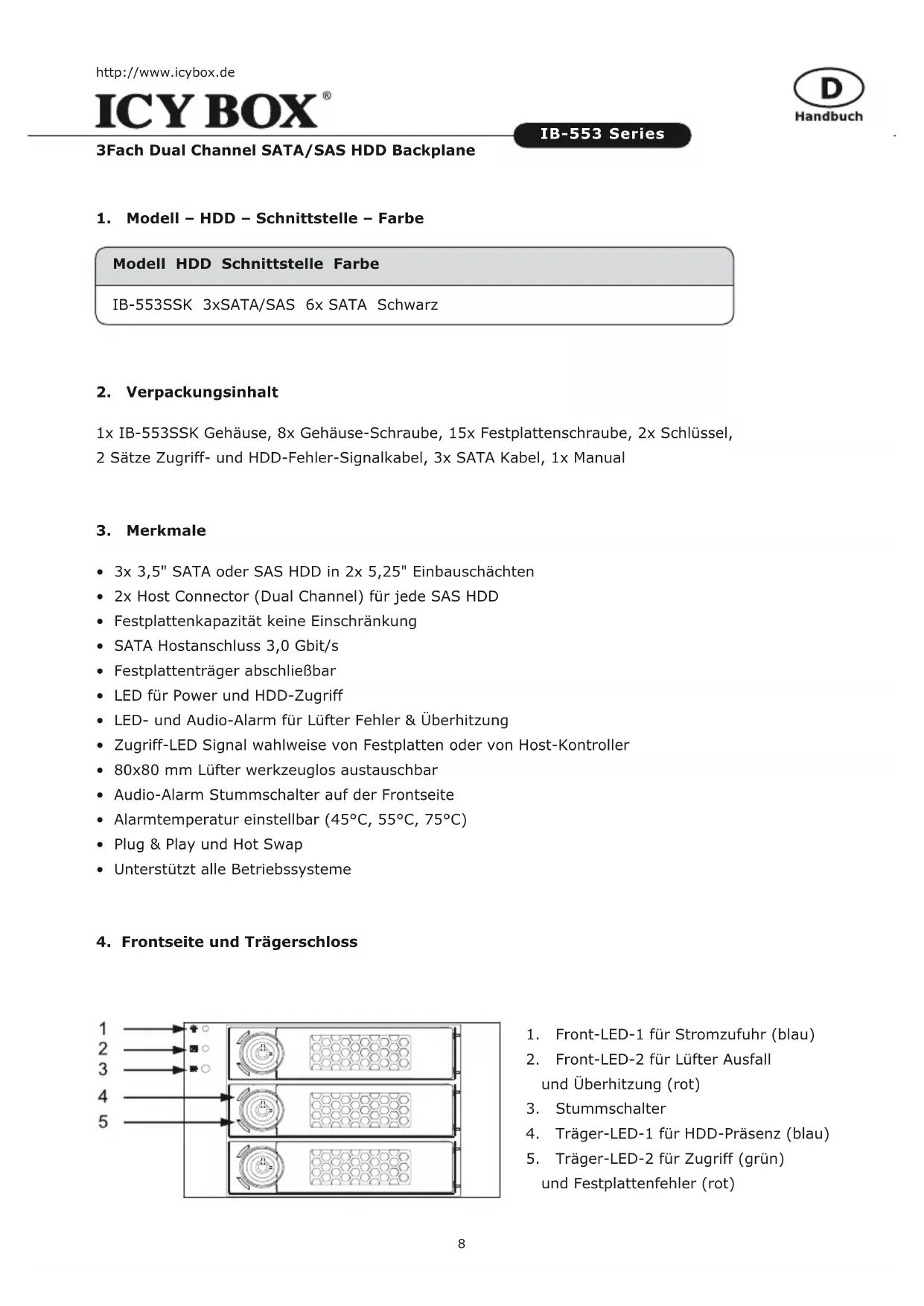

BEDIENUNGSANLEITUNG IB553SSK Icy Box

1. Modell - HDD - Schnittstelle - Farbe

Modell HDD Schnittstelle Farbe

IB-553SSK 3xSATA/SAS 6x SATA Schwarz

2. Verpackungsinhalt

1x IB-553SSK Gehäuse, 8x Gehäuse-Schraube, 15x Festplattenschraube, 2x Schlüssel, 2 Sätze Zugriff- und HDD-Fehler-Signalkabel, 3x SATA Kabel, 1x Manual

3. Merkmale

• 3x 3,5" SATA oder SAS HDD in 2x 5,25" Einbauschächten
  • 2x Host Connector (Dual Channel) für jede SAS HDD
• Festplattenkapazität keine Einschränkung
  • SATA Hostanschluss 3,0 Gbit/s
• Festplattenträger abschließbar
  • LED für Power und HDD-Zugriff
  • LED- und Audio-Alarm für Lüfter Fehler & Überhitzung
• Zugriff-LED Signal wahlweise von Festplatten oder von Host-Kontroller
• 80x80 mm Lüfter werkzeuglos austauschbar
  • Audio-Alarm Stummschalter auf der Frontseite
• Alarmtemperatur einstellbar (45°C, 55°C, 75°C)
  • Plug & Play und Hot Swap
• Unterstützt alle Betriebssysteme

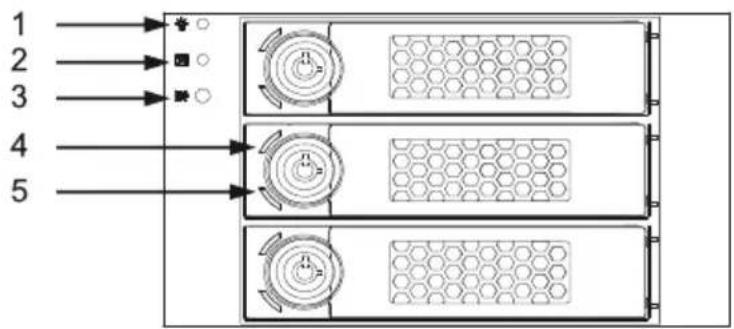

4. Frontseite und Trägerschloss

1 2 3 4 5

1. Front-LED-1 für Stromzufuhr (blau)
2. Front-LED-2 für Lüfter Ausfall und Überhitzung (rot)
3. Stummschalter
4. Träger-LED-1 für HDD-Präsenz (blau)
5. Träger-LED-2 für Zugriff (grün) und Festplattenfehler (rot)

3Fach Dual Channel SATA/SAS HDD Backplane

IB-553 Series

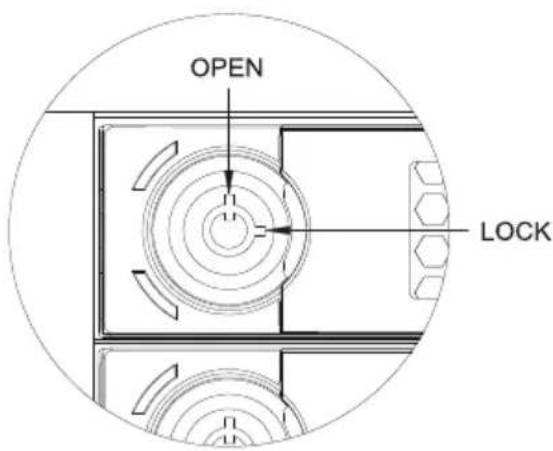

Das Träger-Schloss sperrt nur mechanisch die Träger-Schublade gegen unbefugte Zugriffe oder Loslösen und hat keine elektrische Schaltfunktion.

1. Nach rechts drehen – geschlossen
2. Nach oben drehen - geöffnet

5. Indikation und Alarm via LED und Audio-Signal

Aktion LED Indikation Audio-Alarm
Stromzufuhr Front-LED-1 leuchtet blau
Überhitzung Front-LED-2 blinkt rot 2)	Beep Ton 2)
Lüfter Ausfall 1)	Front-LED-2 blinkt rot 2)
HDD Präsenz Träger-LED-1 leuchtet blau
HDD Zugriff Träger-LED-2 blinkt grün
Festplattenfehler Träger-LED-2 blink rot
Keine HDD Träger-LED-1+2 bleiben aus

1) Der Audio-Alarm kann per Stummschalter auf der Frontblende stumm geschaltet werden, so dass nur die Alarm-LED rot blinkt.
Nachdem die Fehler behoben worden sind (z.B. durch Herabsenken der Temperatur oder Austausch eines defekten Lüfters), erlöscht die blinkende LED und der Audio-Alarm automatisch.

2) Wird der Lüfter von der Stromzufuhr abgetrennt, wird kein Alarm ausgelöst, so dass bei sehr gut gekühlten Servergehäusen auf den Lüfter am Backplane verzichtet werden kann.

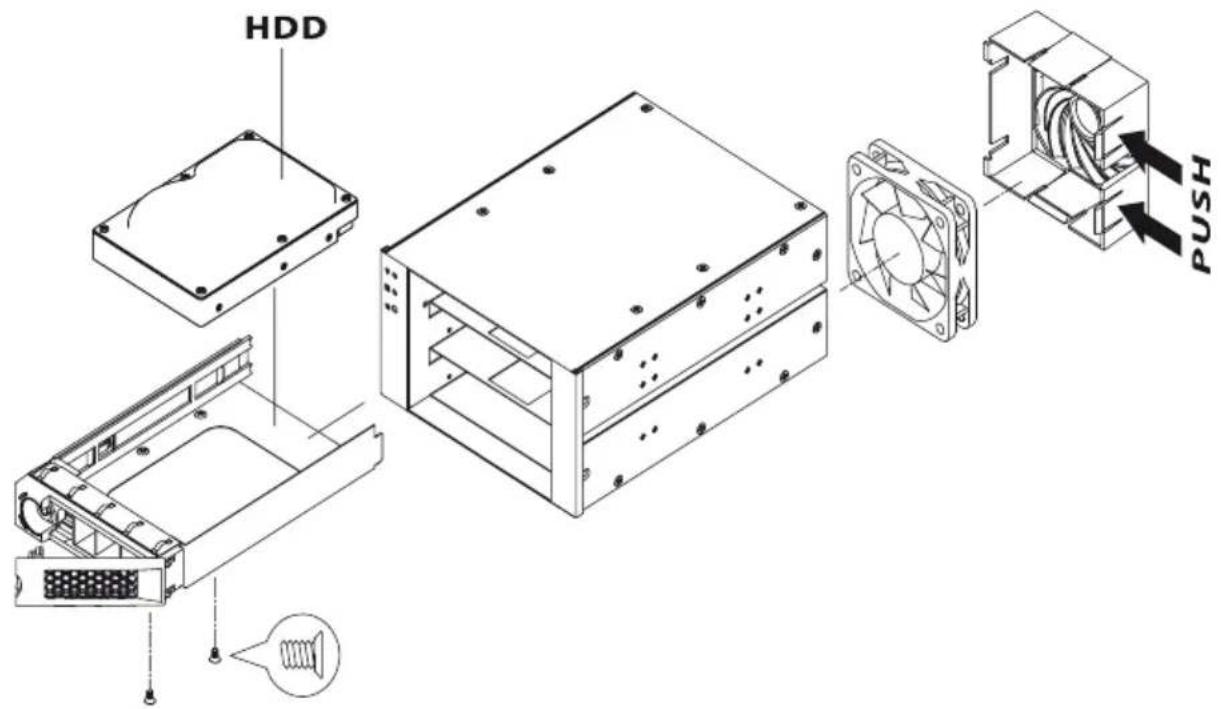

6. Festplatte und Lüfter Montage

HDD PUSH

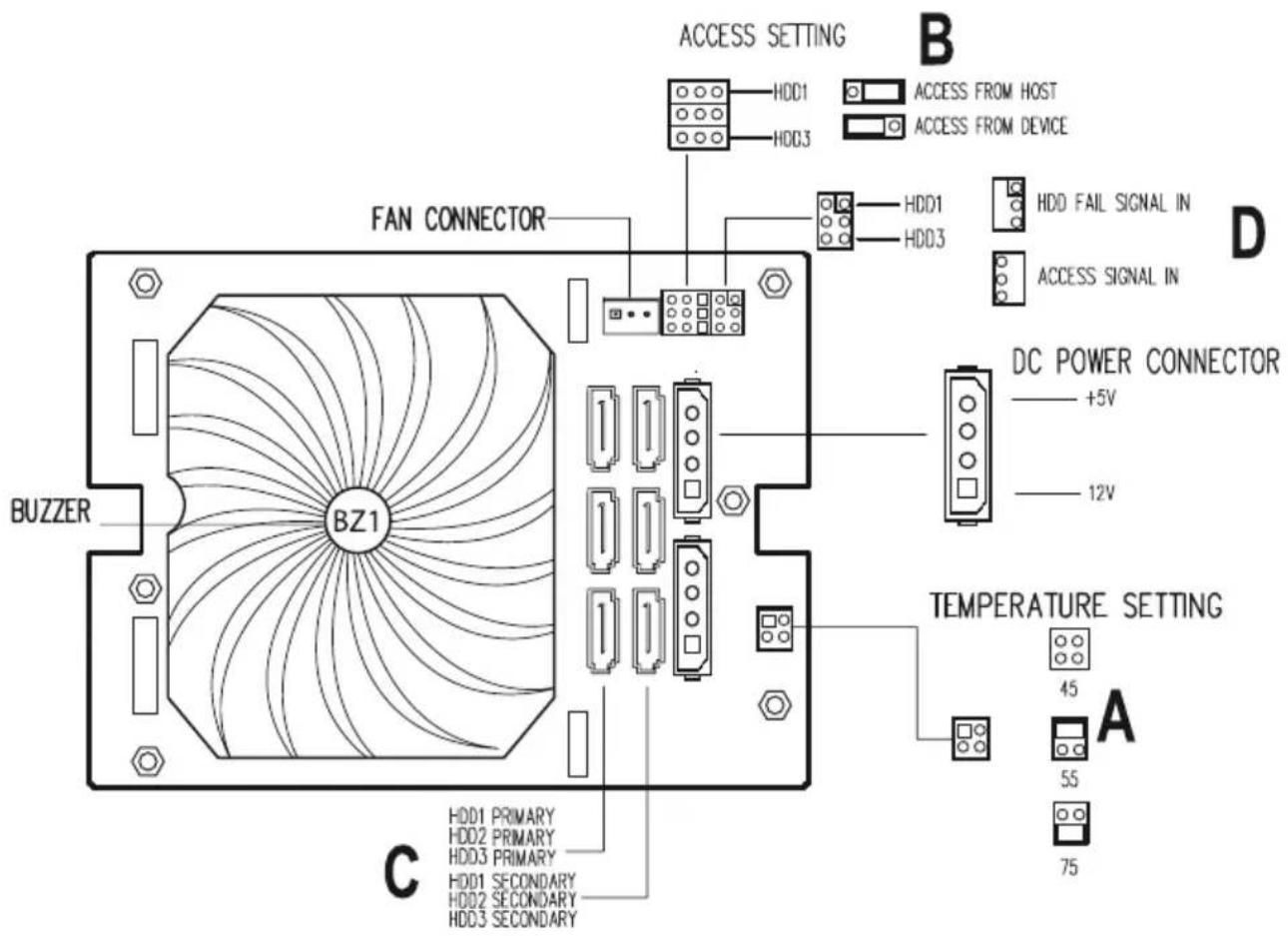

7. Konfiguration auf der Rückwand

ACCESS SETTING B HDD1 HDD3 ACCESS FROM HOST ACCESS FROM DEVICE FAN CONNECTOR HDD1 HDD3 HDD FAIL SIGNAL IN ACCESS SIGNAL IN D DC POWER CONNECTOR +5V 12V BUZZER BZ1 TEMPERATURE SETTING C HDD1 PRIMARY HDD2 PRIMARY HDD3 PRIMARY HDD1 SECONDARY HDD2 SECONDARY HDD3 SECONDARY 45 A 55 75

3Fach Dual Channel SATA/SAS HDD Backplane

A. Alarm Temperatur

1) 45^ C- Kein Jumper
2) 55°C - Jumper auf Pin 1 & 2
3) 75°C - Jumper auf Pin 3 & 4

B. Quelle für Zugriff-Signal

Man kann wählen, aus welcher Quelle die HDD-Zugriff-LED (Träger-LED-2) die Zugriffsignale bekommt.

1) Von Festplatten (Standardeinstellung): Steckbrücke auf Pins 1 & 2 setzen - Eine moderne Festplatte (SATA II) liefert die Zugriffsignale über den eigenen SATA/SAS Connector. Diese Signale werden direkt über das Backplane zu der Zugriff-LED weiter geleitet.

2) Vom Host-Kontroller: Steckbrücke auf Pins 2 & 3 setzen (SATA II) - Eine ältere Festplatte (SATA I) liefert keine Zugriffsignale über den eigenen SATA Connector. In diesem Fall müssen die Zugriffsignale mit einem separaten Kabel vom Host-Kontroller zu der Zugriff-LED weitergeleitet werden (vgl. D.-1).

C. Anschließen der SATA-Kabel

1) SATA-Festplatte:
Die blauen SATA Connectoren sollen mit den beiliegenden SATA-Kabeln angeschlossen werden.
2) SAS-Festplatte:
- Bei Single Channel sollen die blauen SATA Connectoren angeschlossen werden.
- Bei Dual Channel sollen auch die grünen SATA Connectoren angeschlossen werden.

D. Anschließen der Zugriff- und Festplattenfehler-Kabel zum Host Kontroller

1) Wenn die Festplatten von sich selbst keine Zugriffsignale liefern, aber der Host-Kontroller (z.B. RAID-Karte), können Sie die Signalausgänge auf dem Host-Kontroller mit den mitgelieferten Kabeln an die Zugriffssignaleingänge (Access Signal In) (Pins 1, 3, 5) auf dem Backplane anschließen. So blinkt die Zugriff-LED grün mit den Signalen aus dem Kontroller.

2) Wenn der Host-Kotroller (z.B. RAID-Karte) Signalausgänge für Festplattenfehler hat, können Sie diese mit Kabel an die Signaleingänge (HDD Fail Signal In, Pins 2, 4, 6) auf dem Backplane anschließen. Nun blinkt die Festplattenfehler-LED bei Festplattenausfall rot.

E. Anschließen ans Netzteil

Für Redundanz wird empfohlen, dass die 2 Molex Strom Connectoren mit 2 getrennten Stromkabeln an das Netzteil angeschlossen werden.
