Тип продукта	Backplane SATA/SAS для 3 жестких дисков 3.5"
Бренд	Icy Box
Модель	IB553SSK
Совместимость жестких дисков	3x жестких диска SATA или SAS 3.5"
Интерфейсы	6x SATA (2 на диск для dual channel)
Емкость дисков	Без ограничений
Формат	2 отсека 5.25"
Вентилятор	80x80 мм сменный (быстросъемный)
Питание	Через разъем Molex (5В/12В), рекомендуется избыточность
Светодиодные индикаторы	Питание (синий), неисправность/перегрев (красный), наличие HDD (синий), доступ к HDD (зеленый), неисправность HDD (красный)
Звуковая сигнализация	Да, с кнопкой отключения на передней панели
Термическая сигнализация	Настраиваемая 45°C, 55°C, 75°C через перемычку
Горячая замена и Plug & Play	Да
Поддерживаемые операционные системы	Все
Содержимое упаковки	1x backplane, 8x винтов, 15x винтов для HDD, 2x ключа, 2 кабеля управления, 3x кабеля SATA, 1x инструкция
Безопасность	Блокировка лотков прилагаемым ключом (без функции питания)
Уход и чистка	Чистить мягкой сухой тканью. Избегать химических средств.
Ремонтопригодность	Вентилятор сменный; запасные части доступны по запросу (обращайтесь в службу поддержки)

Часто задаваемые вопросы - IB553SSK Icy Box

Как установить жесткие диски в backplane IB553SSK ?

Вставьте жесткие диски в лотки, закрепите их прилагаемыми винтами, затем вставьте лотки в отсеки 5.25". При необходимости заблокируйте ключом. Подключите кабели SATA и питание.

Что означают светодиоды на передней панели ?

Синий светодиод Front-LED-1 указывает на включение питания. Красный светодиод Front-LED-2 мигает при неисправности вентилятора или перегреве. Светодиоды на отсеках: Rack-LED-1 синий – наличие диска, Rack-LED-2 зеленый – доступ к диску, красный – неисправность диска.

Как настроить температуру сигнализации ?

Используйте перемычку на блоке Temperature Setting сзади: без перемычки = 45°C, контакты 1-2 = 55°C, контакты 3-4 = 75°C.

Можно ли использовать диски SAS с этим backplane ?

Да, backplane поддерживает диски SATA и SAS. Для дисков SAS используйте один кабель (синий разъем) для одного канала или два кабеля (синий и зеленый) для двойного канала.

Как отключить звуковую сигнализацию ?

Нажмите кнопку Buzzer Stop на передней панели. Светодиодная сигнализация продолжит мигать. После устранения проблемы (температура или вентилятор) сигнализация отключится автоматически.

Что делать, если вентилятор не работает ?

Проверьте, что вентилятор правильно подключен к разъему FAN CONNECTOR. При необходимости замените его на стандартный вентилятор 80x80 мм (быстросъемный). Внимание: если вентилятор отключен до включения питания, сигнализация не сработает.

Как настроить источник сигнала доступа к дискам ?

Используйте перемычки Access Setting для каждого диска. Положение по умолчанию (контакты 1-2): сигнал от диска (SATA II). Альтернативное положение (контакты 2-3): сигнал от хост-контроллера (для дисков SATA I).

Поддерживает ли backplane горячую замену (Hot Swap) ?

Да, backplane совместим с Hot Swap и Plug & Play. Вы можете вставлять или извлекать диски без выключения системы.

Какое питание необходимо ?

Backplane требует питания +5В и +12В через разъемы Molex. Для лучшей избыточности подключите два разных кабеля питания.

Как чистить backplane ?

Используйте мягкую сухую ткань. Не используйте химические или абразивные средства. Перед чисткой убедитесь, что устройство отключено от питания.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IB553SSK Icy Box

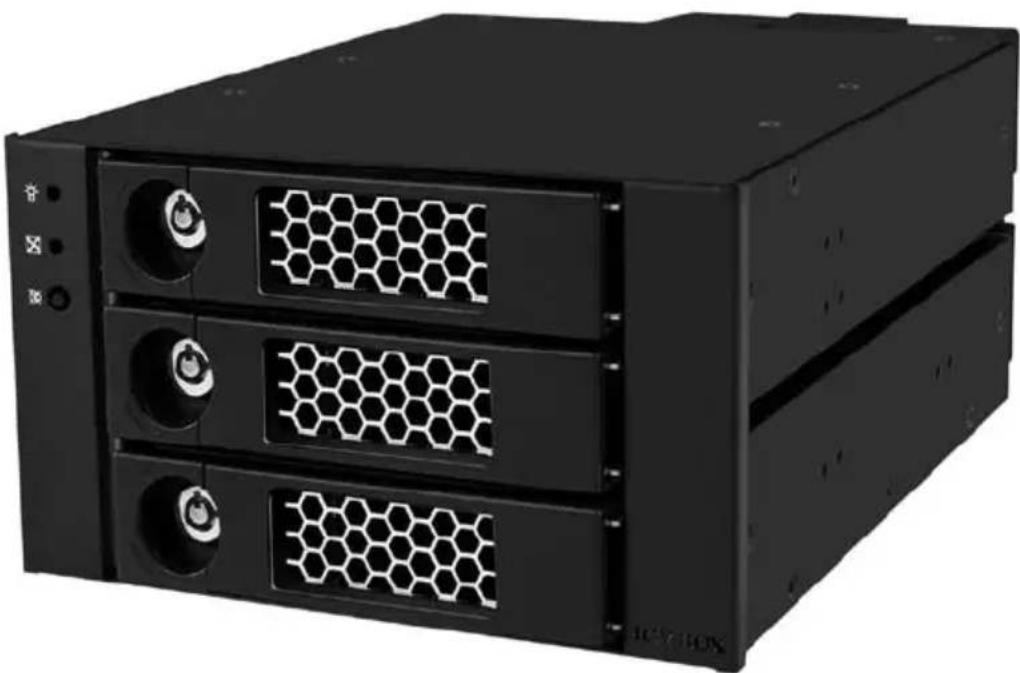

Руководство IB-553SSK

Двухканальный корпус SATA/SAS (Backplane) для трех HDD

Руководство IB-553SSK

Двухканальный корпус SATA/SAS (Backplane) для трех HDD ..... 32-35

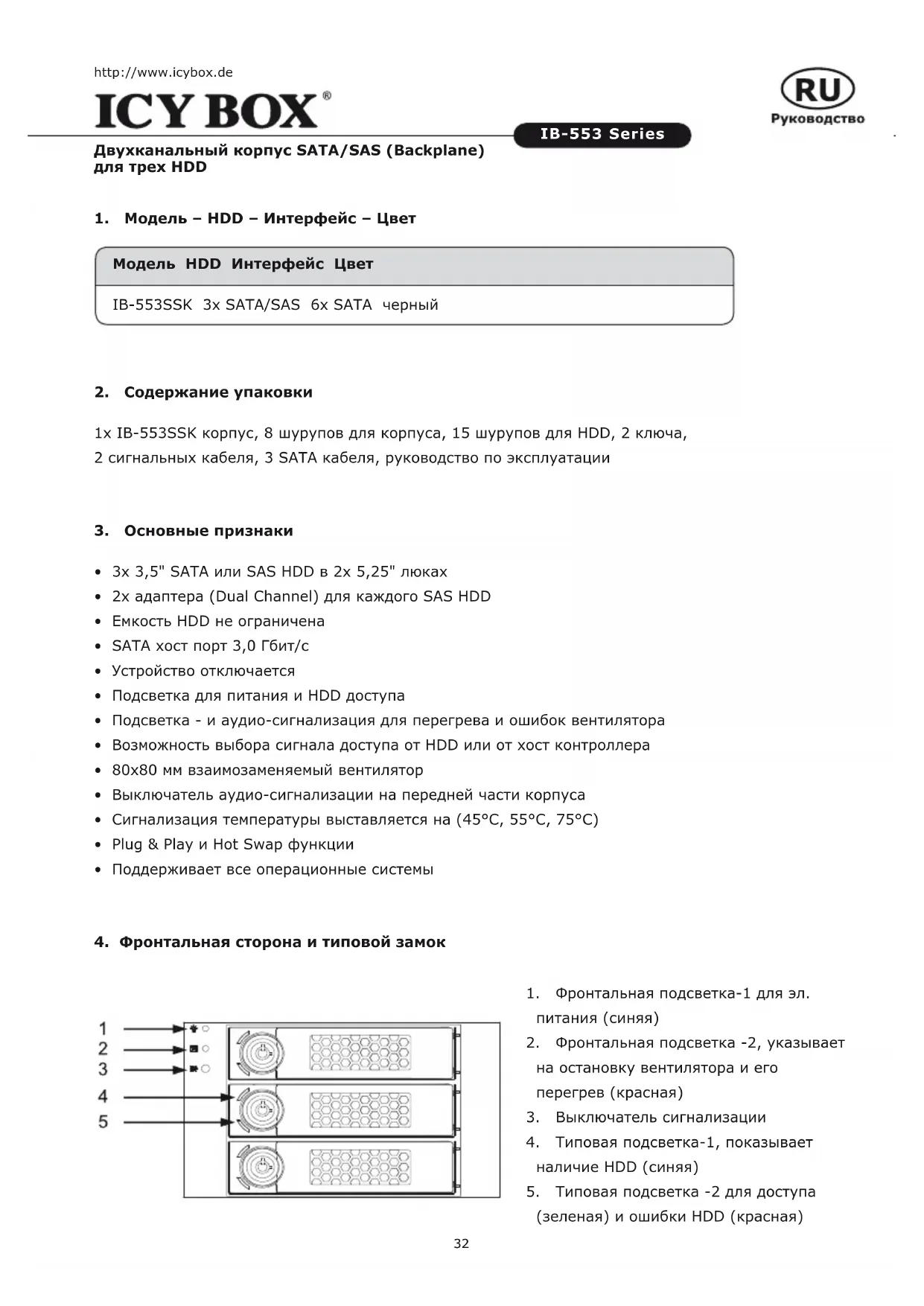

Двухканальный корпус SATA/SAS (Backplane) для трех HDD

1. Модель - HDD - Интерфейс - Цвет

Модель HDD Интерфейс Цвет

IB-553SSK 3x SATA/SAS 6x SATA черный

2. Содержание упаковки

1x IB-553SSK корпус, 8 шурупов для корпуса, 15 шурупов для HDD, 2 ключа, 2 сигнальных кабеля, 3 SATA кабеля, руководство по эксплуатации

3. Основные признаки

• 3x 3,5" SATA или SAS HDD в 2x 5,25" люках
  • 2x адаптера (Dual Channel) для каждого SAS HDD
• Емкость HDD не ограничена
  • SATA хост порт 3,0 Гбит/с
• Устройство отключается
• Подсветка для питания и HDD доступа
• Подсветка - и аудио-сигнализация для перегрева и ошибок вентилятора
• Возможность выбора сигнала доступа от HDD или от хост контроллера
  • 80x80 мм взаимозаменяемый вентилятор
• Выключатель аудио-сигнализации на передней части корпуса
• Сигнализация температуры выставляется на (45°C, 55°C, 75°C)
• Plug & Play и Hot Swap функции
• Поддерживает все операционные системы

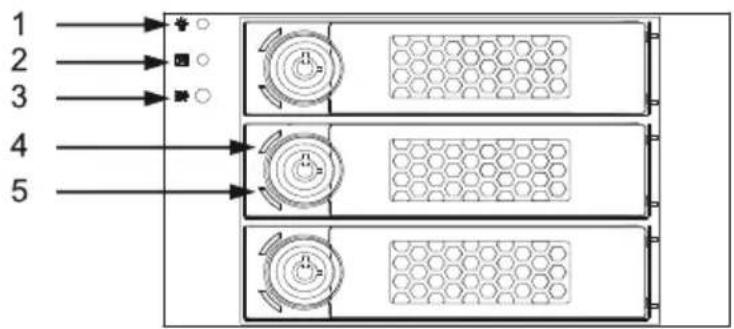

4. Фронтальная сторона и типовой замок

1 2 3 4 5

1. Фронтальная подсветка-1 для эл. питания (синяя)
2. Фронтальная подсветка -2, указывает на остановку вентилятора и его перегрев (красная)
3. Выключатель сигнализации
4. Типовая подсветка-1, показывает наличие HDD (синяя)
5. Типовая подсветка -2 для доступа (зеленая) и ошибки HDD (красная)

Двухканальный корпус SATA/SAS (Backplane) для трех HDD

IB-553 Series

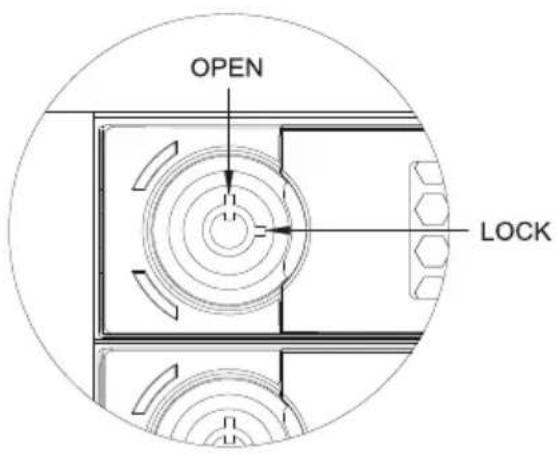

Типовой замок механически препятствует неправомочному доступу к подвижному ящику устройства, он не запирается электрически.

1. Поворот направо – закрыть

2. Поворот налево – открыть

3. Индикация и сигнализация посредством подсветки и аудио сигнала

Действие Индикация подсветкой Аудио сигнал
Подвод тока Фронт. подсветка-1: горит синяя
Перегрев Фронт. подсветка-2: горит красная 2)	Звуковой тон 2)
Остановка вентилятора 1)Фронт. подсветка-2: горит красная 2)	Звуковой тон 2)
Наличие HDD Типовая подсветка-1: горит синяя
Доступ к HDD Типовая подсветка-2: горит зеленая
Ошибка HDD Типовая подсветка-2: горит красная
Отсутствие HDD Типовая подсветка 1+2: выключены

1) Аудио сигнал можно отключить посредством выключателя, который находится на фронтальной панели, после чего будет гореть только красная подсветка.

После устранения всех ошибок (например: через понижение температуры или замену дефектного вентилятора), автоматически прекратится мигание лампочек и звучание аудио сигнала.

2) Если отсоединить вентилятор от подачи тока, вы не решите проблему, но в результате этого действия вы лишитесь охлаждения вашего устройства.

Двухканальный корпус SATA/SAS (Backplane) для трех HDD

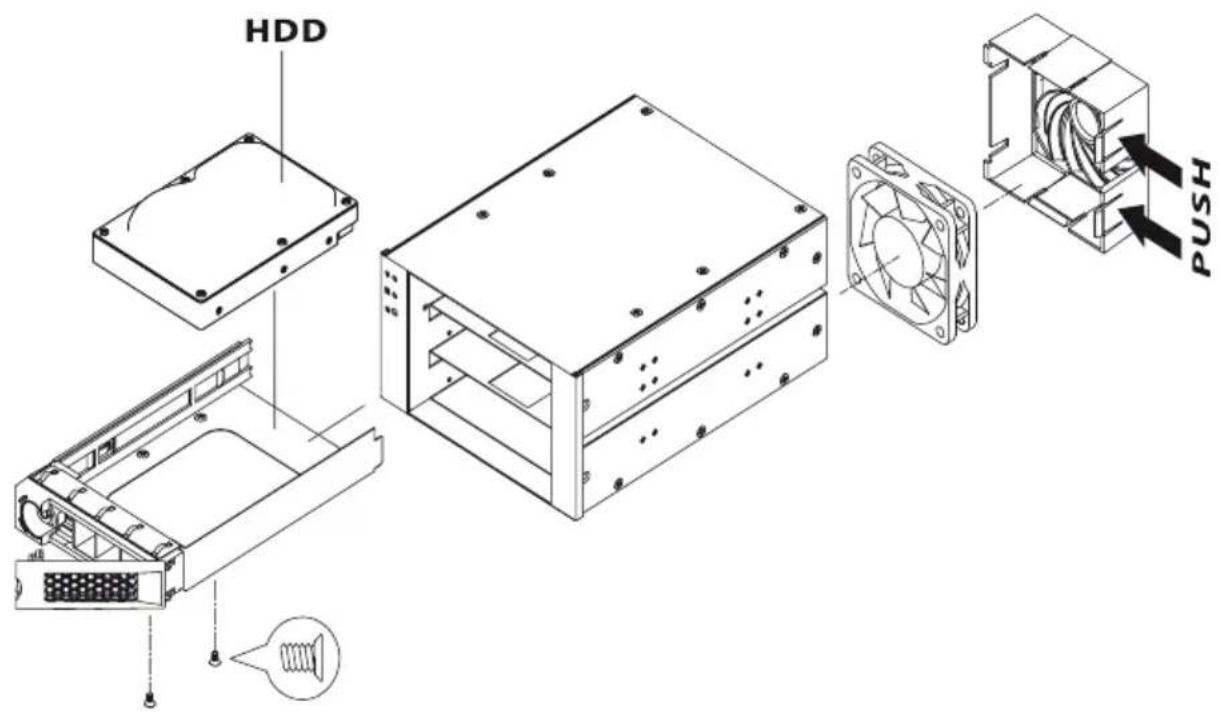

1. Монтаж вентилятора и HDD


HDD PUSH

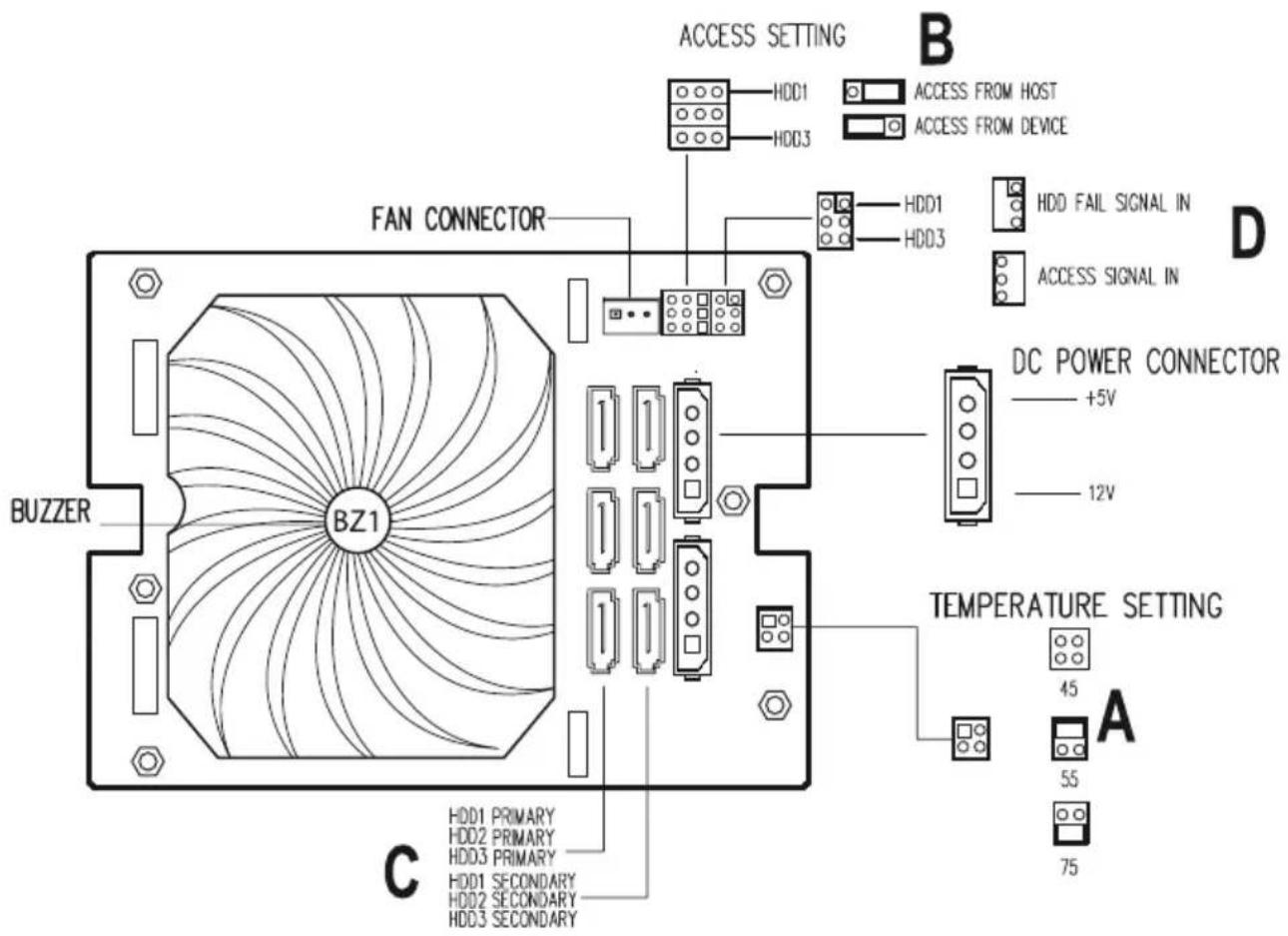

1. Конфигурация на задней панели

ACCESS SETTING B HDD1 HDD3 ACCESS FROM HOST ACCESS FROM DEVICE FAN CONNECTOR HDD1 HDD3 HDD FAIL SIGNAL IN ACCESS SIGNAL IN D DC POWER CONNECTOR +5V 12V BUZZER BZ1 TEMPERATURE SETTING C HDD1 PRIMARY HDD2 PRIMARY HDD3 PRIMARY HDD1 SECONDARY HDD2 SECONDARY HDD3 SECONDARY 45 A 55 75

Двухканальный корпус SATA/SAS (Backplane) для трех HDD

A. Температура сигнализации

1) 45°C - без джампера (Jumper)
2) 55°C - джампер на 1 & 2 шпильки
3) 75°C – джампер на 3 & 4 шпильки

В. Источник сигнала доступа

У вас есть возможность выбрать, из какого источника получать сигнал доступа для лампочки доступа HDD (типовая подсветка -2).

1) От HDD (заводские установки): джампер поставить на шпильки 1 & 2 - Современный HDD (SATA II) посылает сигналы доступа через собственный SATA/SAS разъем. Эти сигналы посылаются напрямую от устройства к подсветке доступа.

2) От хост котроллера: джампер поставить на шпильки 2 & 3 (SATA II) - Старая модель HDD (SATA I) не посылает сигналы доступа через собственный SATA/SAS разъем. В этом случае сигналы доступа должны передаваться через отдельный кабель от хост контроллера к подсветке доступа (D.-1).

C: Подключение SATA кабеля

1) SATA HDD: Синие SATA разъемы должны соединяться посредством SATA кабеля.
2) SAS-HDD:
- При наличии одиночного канала соединение идет через синий SATA разъем.
- При наличии двойного канала для соединения также используется еще и зеленый SATA разъем.

D. Подключение кабелей доступа и ошибок HDD к хост контроллеру

1) Если от HDD не исходит сигнал доступа, но хост контроллер такой сигнал поставляет (например RAID карта), вы можете соединить хост контроллер с его выходными сигналами посредством поставляемых кабелей с устройством к его входным сигналам доступа (Access Signal In) (шпильки 1, 3, 5). После подключения контроллера, на нем будет мигать зеленая подсветка.
2) Если у хост контроллера (например RAID карта) имеются выходные сигналы, сообщающие о ошибках HDD, вы можете соединить их посредством кабеля с входными сигналами устройства (HDD Fail Signal In, шпильки 2, 4, 6). После подключения контроллера, на нем будет мигать красная подсветка, сигнализирующая о сбое HDD.

E. Подключение к блоку питания

Для создания резерва эл. питания рекомендуется, чтобы 2 эл. разъема типа Molex были соединены с блоком питания посредством 2-х отдельных эл. кабелей.
