Тип продукта	Плата расширения SATA/SAS для 5 жестких дисков 3.5", установка в 3 отсека 5.25"
Модель	IB-555SSK
Бренд	Icy Box
Интерфейсы	10x SATA (5 на каждый диск, возможен двойной канал SAS)
Совместимые диски	5x SATA или SAS 3.5" без ограничения емкости
Скорость интерфейса	SATA 3.0 Гбит/с
Функции	Plug & Play, Hot Swap, блокировка отсеков (ключ в комплекте)
Светодиодные индикаторы	Синий LED при включении, красный LED при неисправности вентилятора/перегреве, синий LED индикации присутствия диска, зеленый LED доступа, красный LED неисправности
Сигнализация	Звуковая (писк) и световая индикация при неисправности вентилятора или перегреве, настраивается на 45°C, 55°C или 75°C
Вентилятор	80x80 мм, быстросъемный, возможна остановка в охлажденной среде
Питание	Разъемы Molex 12V и 5V (рекомендуется двойной кабель для резервирования)
Комплект поставки	1x плата расширения, 8 винтов корпуса, 22 винта для дисков, 2 ключа, 2 кабеля управления, 5 кабелей SATA, 1 инструкция
Операционные системы	Все совместимые системы (без указанных ограничений)
Обслуживание и очистка	Регулярно очищайте от пыли вентилятор и разъемы, используйте сухую безворсовую ткань
Безопасность	Отключайте питание перед обслуживанием, используйте в сухом и умеренном помещении
Запчасти и ремонтопригодность	Вентилятор заменяемый, кабели SATA стандартные, другие компоненты не подлежат ремонту пользователем
Общая информация	Плата расширения с двойным каналом для сервера или рабочей станции, совместима с SATA II и SAS

Часто задаваемые вопросы - IB555SSK Icy Box

Сколько жестких дисков можно установить в корпус Icy Box IB555SSK?

Вы можете установить до 5 жестких дисков формата 3.5 дюйма, SATA или SAS.

Как настроить температуру сигнализации?

Используйте перемычку Temperature Setting на задней панели: без перемычки - 45°C, перемычка на контактах 1-2 - 55°C, перемычка на контактах 3-4 - 75°C.

Что означает каждый светодиод на передней панели?

Синий LED Front-LED-1: включение питания. Красный LED Front-LED-2: неисправность вентилятора или перегрев. Для каждого отсека: синий LED Rack-LED-1: наличие диска, мигающий зеленый: доступ, мигающий красный: неисправность диска.

Как отключить звуковую сигнализацию?

Нажмите кнопку Alarm Mute на передней панели. Световая сигнализация остается активной. После устранения проблемы (температура или вентилятор) сигнализация автоматически отключается.

Можно ли использовать старые диски SATA I?

Да, но сигнал доступа должен поступать от хост-контроллера. Установите перемычку Access Signal на контакты 2-3 для каждого диска и подключите кабель доступа от хост-контроллера.

Как заменить вентилятор?

Вентилятор 80x80 мм является быстросъемным. Отключите питание, извлеките старый вентилятор и вставьте новый, соблюдая направление потока воздуха.

Что делать, если красный светодиод непрерывно мигает?

Это указывает на неисправность жесткого диска или перегрев. Проверьте температуру окружающей среды, замените неисправный диск или вентилятор при необходимости.

Совместим ли корпус с моей операционной системой?

Да, плата расширения поддерживает Plug & Play и все операционные системы (Windows, macOS, Linux и т.д.). Специальные драйверы не требуются.

Как подключить питание?

Используйте два разных кабеля Molex от блока питания для резервирования. Подключите разъем DC Power к 12V и 5V. Подключайте только один блок питания одновременно.

Можно ли использовать диски SAS с двойным каналом?

Да, каждый диск SAS можно подключить через синий (первичный канал) и зеленый (вторичный канал) разъемы для резервирования пути данных.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IB555SSK Icy Box

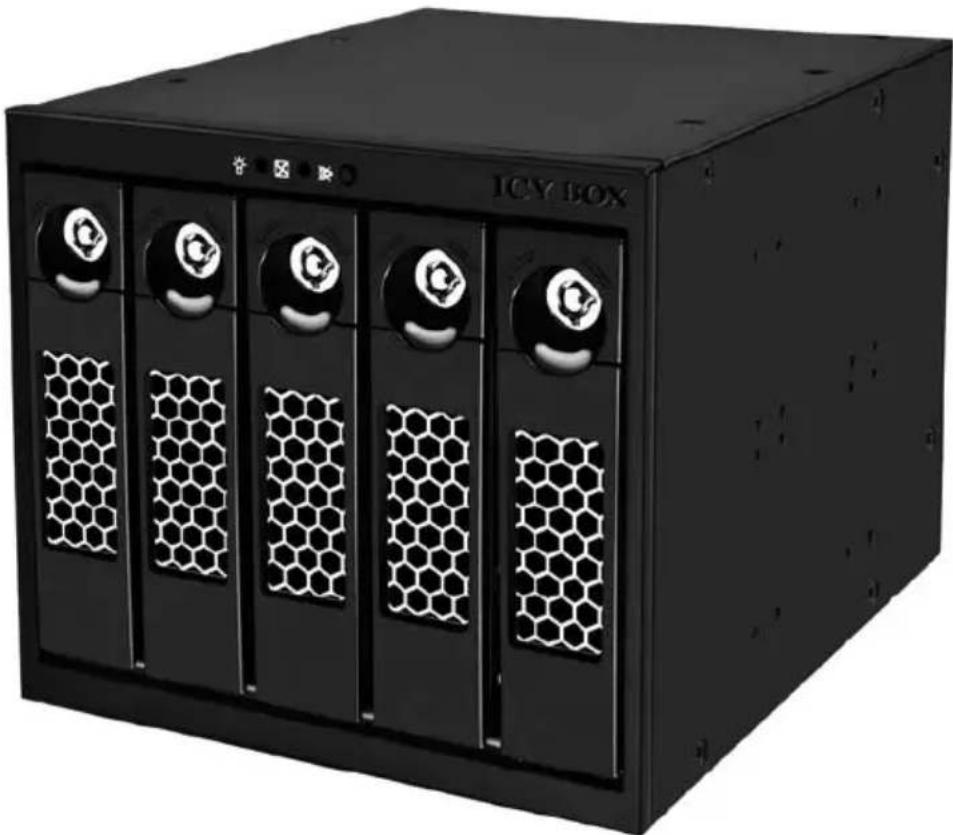

Руководство IB-555SSK

Двухканальный корпус SATA/SAS (Backplane) для пяти HDD

Руководство IB-555SSK

Двухканальный корпус SATA/SAS (Backplane) для пяти HDD .....32-35

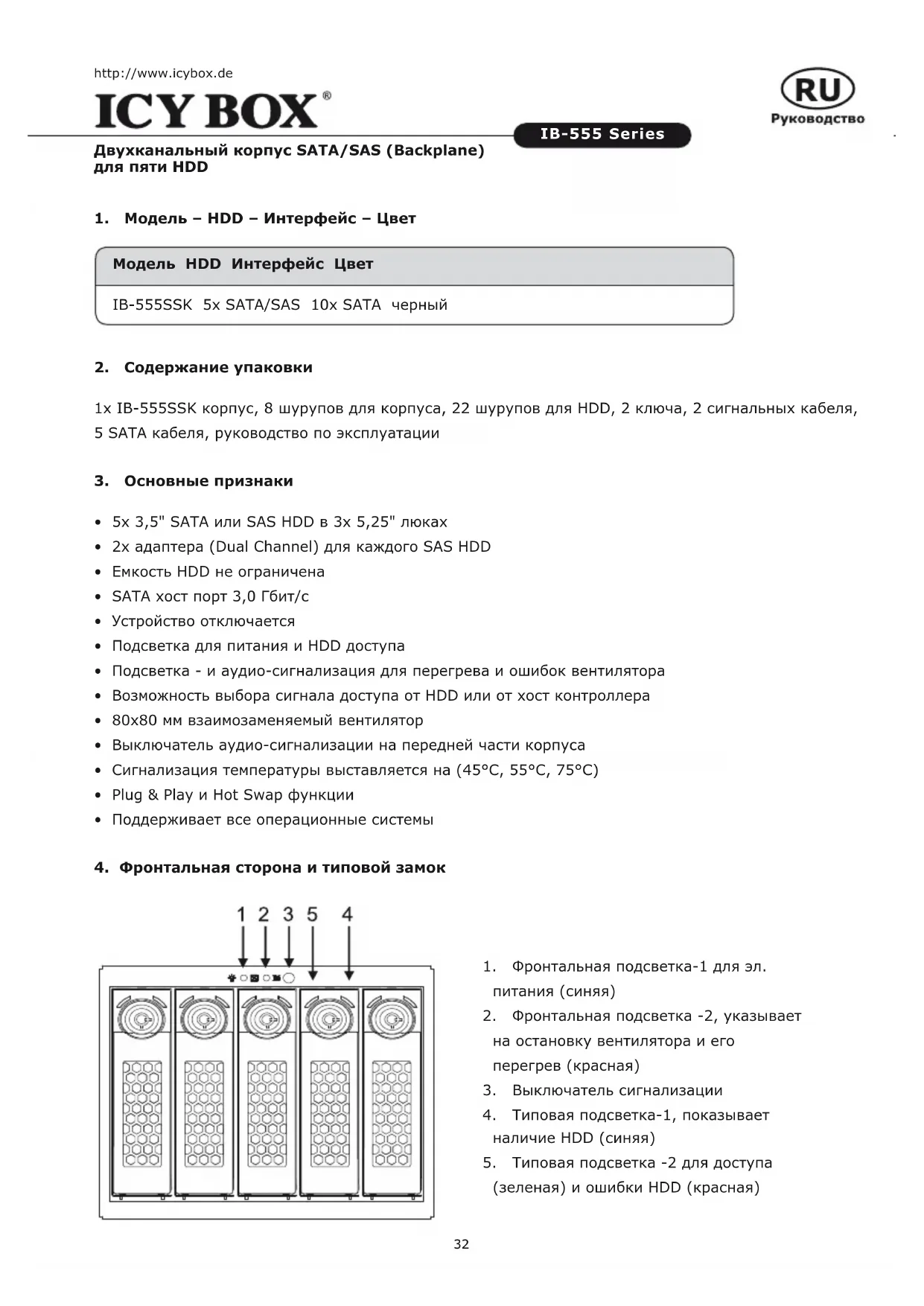

Двухканальный корпус SATA/SAS (Backplane) для пяти HDD

1. Модель - HDD - Интерфейс - Цвет

Модель HDD Интерфейс Цвет

IB-555SSK 5x SATA/SAS 10x SATA черный

2. Содержание упаковки

1x IB-555SSK корпус, 8 шурупов для корпуса, 22 шурупов для HDD, 2 ключа, 2 сигнальных кабеля, 5 SATA кабеля, руководство по эксплуатации

3. Основные признаки

• 5x 3,5" SATA или SAS HDD в 3x 5,25" люках
  • 2x адаптера (Dual Channel) для каждого SAS HDD
• Емкость HDD не ограничена
  • SATA хост порт 3,0 Гбит/с
• Устройство отключается
• Подсветка для питания и HDD доступа
• Подсветка - и аудио-сигнализация для перегрева и ошибок вентилятора
• Возможность выбора сигнала доступа от HDD или от хост контроллера
  • 80x80 мм взаимозаменяемый вентилятор
• Выключатель аудио-сигнализации на передней части корпуса
• Сигнализация температуры выставляется на (45°C, 55°C, 75°C)
• Plug & Play и Hot Swap функции
• Поддерживает все операционные системы

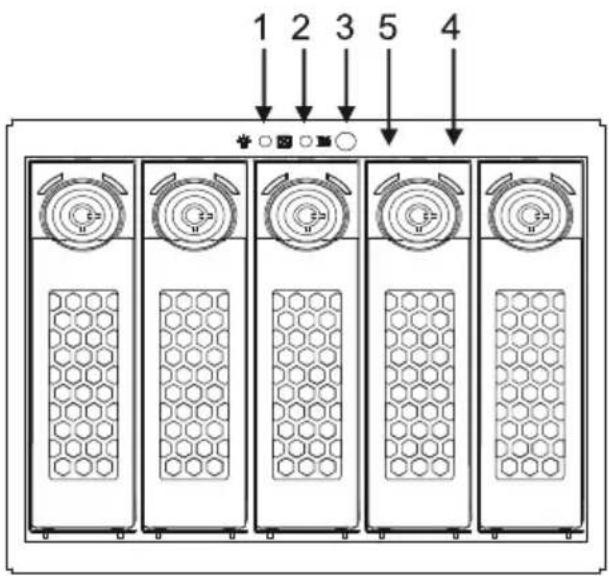

4. Фронтальная сторона и типовой замок

1 2 3 5 4

1. Фронтальная подсветка-1 для эл. питания (синяя)
2. Фронтальная подсветка -2, указывает на остановку вентилятора и его перегрев (красная)
3. Выключатель сигнализации
4. Типовая подсветка-1, показывает наличие HDD (синяя)
5. Типовая подсветка -2 для доступа (зеленая) и ошибки HDD (красная)

Двухканальный корпус SATA/SAS (Backplane) для пяти HDD

IB-555 Series

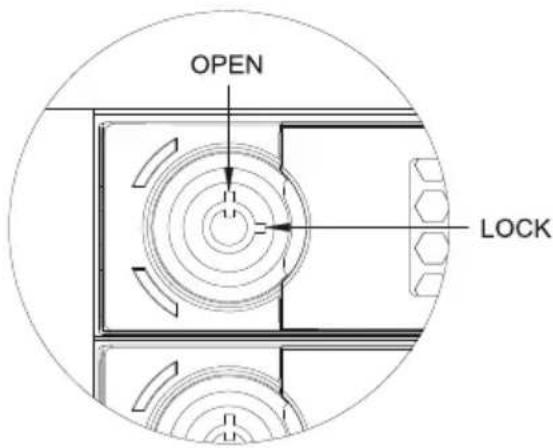

Типовой замок механически препятствует неправомочному доступу к подвижному ящику устройства, он не запирается электрически.

1. Поворот направо – закрыть

2. Поворот налево – открыть

3. Индикация и сигнализация посредством подсветки и аудио сигнала

Действие Индикация подсветкой Аудио сигнал
Подвод тока Фронт. подсветка-1: горит синяя
Перегрев Фронт.подсветка-2: горит красная 2)	Звуковой тон 2)
Остановкавентилятора 1)Фронт. подсветка-2: горит красная 2)	Звуковой тон 2)
Наличие HDD Типовая подсветка-1: горит синяя
Доступ к HDD Типовая подсветка-2: горит зеленая
Ошибка HDD Типовая подсветка-2: горит красная
Отсутствие HDD Типовая подсветка 1+2: выключены

1) Аудио сигнал можно отключить посредством выключателя, который находится на фронтальной панели, после чего будет гореть только красная подсветка.

После устранения всех ошибок (например: через понижение температуры или замену дефектного вентилятора), автоматически прекратится мигание лампочек и звучание аудио сигнала.

2) Если отсоединить вентилятор от подачи тока, вы не решите проблему, но в результате этого действия вы лишитесь охлаждения вашего устройства.

Двухканальный корпус SATA/SAS (Backplane) для пяти HDD

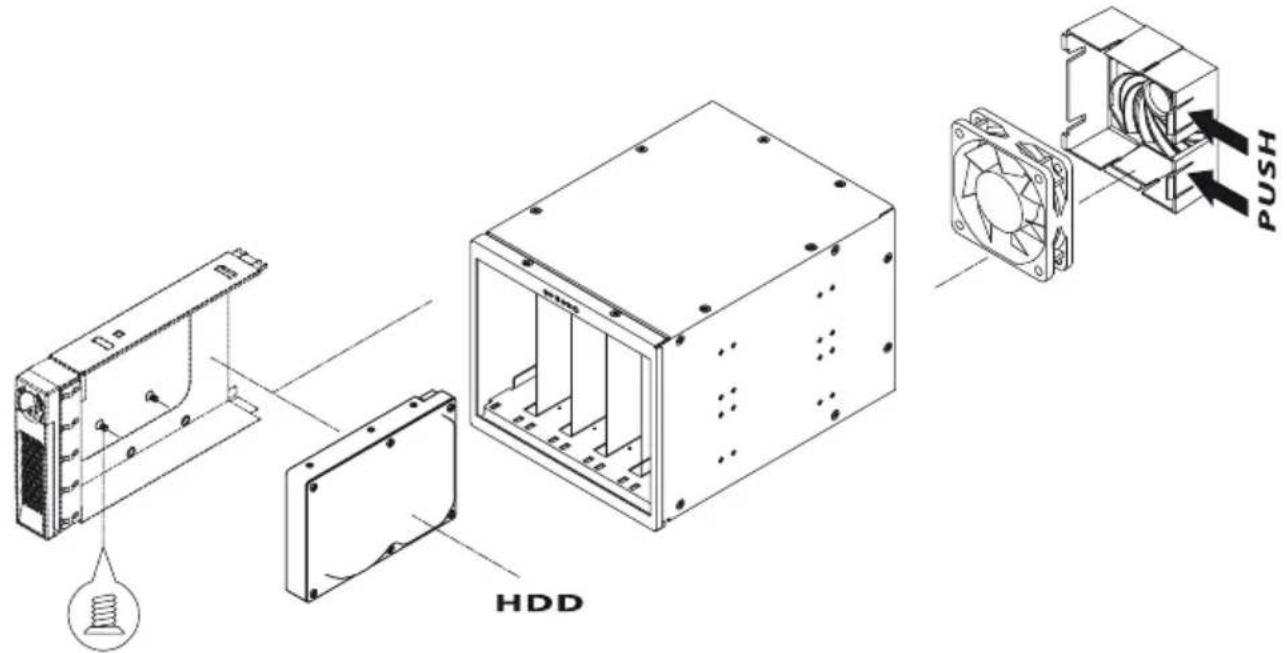

1. Монтаж вентилятора и HDD


HDD PUSH

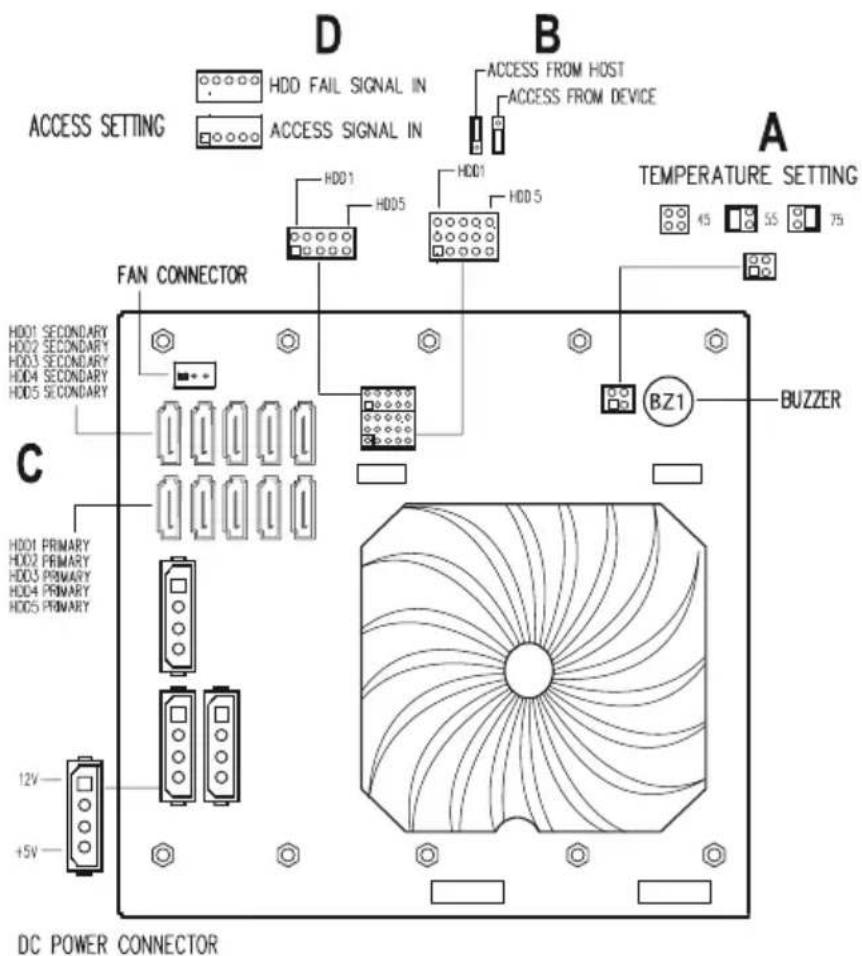

1. Конфигурация на задней панели


ACCESS SETTING D HDD FAIL SIGNAL IN ACCESS SIGNAL IN B ACCESS FROM HOST ACCESS FROM DEVICE A TEMPERATURE SETTING FAN CONNECTOR HDD1 HDD5 HDD1 HDD5 45 55 75 C HDD1 SECONDARY HDD2 SECONDARY HDD3 SECONDARY HDD4 SECONDARY HDD5 SECONDARY BZ1 BUZZER 12V +5V DC POWER CONNECTOR

Двухканальный корпус SATA/SAS (Backplane) для пяти HDD

A. Температура сигнализации

1) 45°C - без джампера (Jumper)
2) 55°C - джампер на 1 & 2 шпильки
3) 75°C – джампер на 3 & 4 шпильки

В. Источник сигнала доступа

У вас есть возможность выбрать, из какого источника получать сигнал доступа для лампочки доступа HDD (типовая подсветка -2).

1) От HDD (заводские установки): джампер поставить на шпильки 1 & 2 - Современный HDD (SATA II) посылает сигналы доступа через собственный SATA/SAS разъем. Эти сигналы посылаются напрямую от устройства к подсветке доступа.

2) От хост котроллера: джампер поставить на шпильки 2 & 3 (SATA II) - Старая модель HDD (SATA I) не посылает сигналы доступа через собственный SATA/SAS разъем. В этом случае сигналы доступа должны передаваться через отдельный кабель от хост контроллера к подсветке доступа (D.-1).

C: Подключение SATA кабеля

1) SATA HDD: Синие SATA разъемы должны соединяться посредством SATA кабеля.
2) SAS-HDD:
- При наличии одиночного канала соединение идет через синий SATA разъем.
- При наличии двойного канала для соединения также используется еще и зеленый SATA разъем.

D. Подключение кабелей доступа и ошибок HDD к хост контроллеру

1) Если от HDD не исходит сигнал доступа, но хост контроллер такой сигнал поставляет (например RAID карта), вы можете соединить хост контроллер с его выходными сигналами посредством поставляемых кабелей с устройством к его входным сигналам доступа (Access Signal In) (шпильки 1, 3, 5, 7, 9). После подключения контроллера, на нем будет мигать зеленая подсветка.
2) Если у хост контроллера (например RAID карта) имеются выходные сигналы, сообщающие о ошибках HDD, вы можете соединить их посредством кабеля с входными сигналами устройства (HDD Fail Signal In, шпильки 2, 4, 6, 8, 10). После подключения контроллера, на нем будет мигать красная подсветка, сигнализирующая о сбое HDD.

E. Подключение к блоку питания

Для создания резерва эл. питания рекомендуется, чтобы 2 эл. разъема типа Molex были соединены с блоком питания посредством 2-х отдельных эл. кабелей.
