IB555SSK - Festplattengehäuse Icy Box - Kostenlose Bedienungsanleitung

Produkttyp	Backplane SATA/SAS für 5 Festplatten 3.5", Einbau in 3 5.25"/-Schächte
Modell	IB-555SSK
Marke	Icy Box
Schnittstellen	10x SATA (5 pro Festplatte, Dual-Channel SAS möglich)
Kompatible Festplatten	5x SATA oder SAS 3.5" ohne Kapazitätsbegrenzung
Schnittstellengeschwindigkeit	SATA 3.0 Gbit/s
Funktionen	Plug & Play, Hot Swap, Schubladenverriegelung (Schlüssel im Lieferumfang)
LED-Anzeigen	Blaue LED für Betrieb, rote LED für Lüfterausfall/Überhitzung, blaue LED pro Festplatte für Präsenz, grüne LED für Zugriff, rote LED für Fehler
Alarme	Audio (Piepton) und LED für Lüfterausfall und Überhitzung, einstellbar auf 45°C, 55°C oder 75°C
Lüfter	80x80 mm, schnell austauschbar, Abschaltung in kühler Umgebung möglich
Stromversorgung	Molex-Anschlüsse 12V und 5V (doppeltes Kabel für Redundanz empfohlen)
Packungsinhalt	1x Backplane, 8 Gehäuseschrauben, 22 Festplattenschrauben, 2 Schlüssel, 2 Managementkabel, 5 SATA-Kabel, 1 Bedienungsanleitung
Betriebssysteme	Alle kompatiblen Systeme (keine Einschränkungen angegeben)
Wartung und Reinigung	Lüfter und Anschlüsse regelmäßig entstauben, trockenes fusselfreies Tuch verwenden
Sicherheit	Vor Eingriffen Netzstecker ziehen, in trockener und gemäßigter Umgebung verwenden
Ersatzteile und Reparierbarkeit	Lüfter austauschbar, Standard-SATA-Kabel, andere Komponenten nicht durch Benutzer reparierbar
Allgemeine Informationen	Dual-Channel-Backplane für Server oder Workstation, kompatibel mit SATA II und SAS

Häufig gestellte Fragen - IB555SSK Icy Box

Wie viele Festplatten kann ich im Icy Box IB555SSK-Gehäuse installieren?

Sie können bis zu 5 Festplatten im 3.5-Zoll-Format, entweder SATA oder SAS, installieren.

Wie stelle ich die Alarmtemperatur ein?

Verwenden Sie den Jumper Temperature Setting auf der Rückseite: kein Jumper für 45°C, Jumper auf Pins 1-2 für 55°C, Jumper auf Pins 3-4 für 75°C.

Was bedeutet jede LED auf der Vorderseite?

Blaue LED Front-LED-1: Betriebsspannung. Rote LED Front-LED-2: Lüfterausfall oder Überhitzung. Für jeden Einschub: blaue LED Rack-LED-1: Festplatte vorhanden, grüne blinkende LED: Zugriff, rote blinkende LED: Festplattenfehler.

Wie schalte ich den akustischen Alarm aus?

Drücken Sie die Taste Alarm Mute auf der Vorderseite. Der LED-Alarm bleibt aktiv. Sobald das Problem (Temperatur oder Lüfter) behoben ist, schaltet sich der Alarm automatisch aus.

Kann ich alte SATA-I-Festplatten verwenden?

Ja, aber das Zugriffssignal muss vom Host-Controller kommen. Setzen Sie den Jumper Access Signal auf Pins 2-3 für jede Festplatte und schließen Sie das Zugriffskabel des Host-Controllers an.

Wie tausche ich den Lüfter aus?

Der 80x80 mm Lüfter ist schnell austauschbar. Trennen Sie die Stromversorgung, entfernen Sie den alten Lüfter und setzen Sie den neuen unter Beachtung der Luftstromrichtung ein.

Was tun, wenn eine rote LED dauerhaft blinkt?

Dies weist auf einen Festplattenfehler oder Überhitzung hin. Überprüfen Sie die Umgebungstemperatur, ersetzen Sie die defekte Festplatte oder den Lüfter falls erforderlich.

Ist das Gehäuse mit meinem Betriebssystem kompatibel?

Ja, das Backplane ist Plug & Play und unterstützt alle Betriebssysteme (Windows, macOS, Linux usw.). Es sind keine speziellen Treiber erforderlich.

Wie schließe ich die Stromversorgung an?

Verwenden Sie zwei verschiedene Molex-Kabel von Ihrem Netzteil für Redundanz. Schließen Sie den DC-Netzstecker an 12V und 5V an. Schließen Sie immer nur ein Netzteil an.

Kann ich SAS-Festplatten im Dual-Channel-Modus verwenden?

Ja, jede SAS-Festplatte kann über die blauen (Primärkanal) und grünen (Sekundärkanal) Anschlüsse für Datenpfadredundanz verbunden werden.

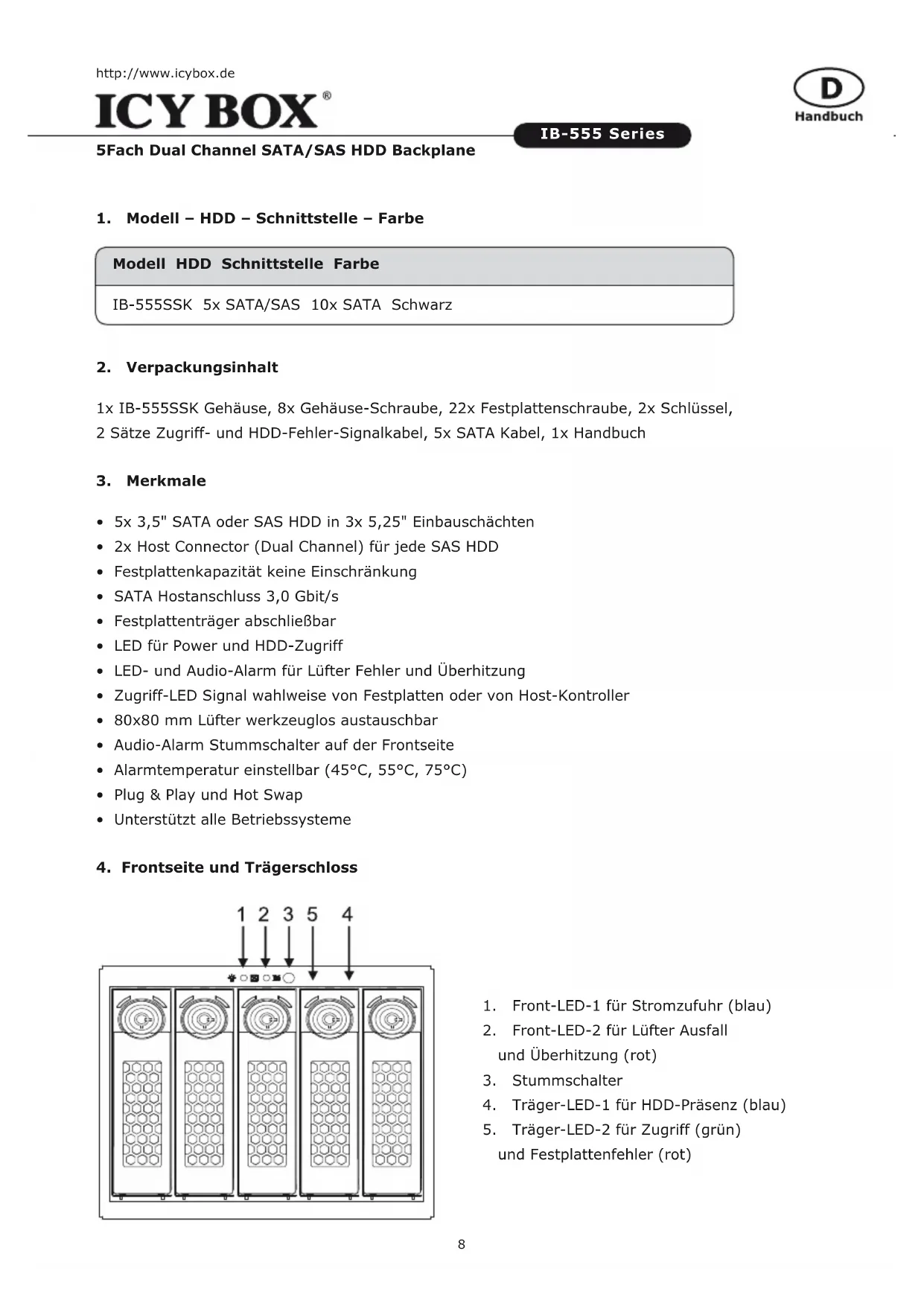

BEDIENUNGSANLEITUNG IB555SSK Icy Box

1. Modell - HDD - Schnittstelle - Farbe

Modell HDD Schnittstelle Farbe

IB-555SSK 5x SATA/SAS 10x SATA Schwarz

2. Verpackungsinhalt

1x IB-555SSK Gehäuse, 8x Gehäuse-Schraube, 22x Festplattenschraube, 2x Schlüssel, 2 Sätze Zugriff- und HDD-Fehler-Signalkabel, 5x SATA Kabel, 1x Handbuch

3. Merkmale

• 5x 3,5" SATA oder SAS HDD in 3x 5,25" Einbauschächten
  • 2x Host Connector (Dual Channel) für jede SAS HDD
• Festplattenkapazität keine Einschränkung
  • SATA Hostanschluss 3,0 Gbit/s
  • Festplattenträger abschließbar
  • LED für Power und HDD-Zugriff
  • LED- und Audio-Alarm für Lüfter Fehler und Überhitzung
• Zugriff-LED Signal wahlweise von Festplatten oder von Host-Kontroller
• 80x80 mm Lüfter werkzeuglos austauschbar
  • Audio-Alarm Stummschalter auf der Frontseite
• Alarmtemperatur einstellbar (45°C, 55°C, 75°C)
  • Plug & Play und Hot Swap
• Unterstützt alle Betriebssysteme

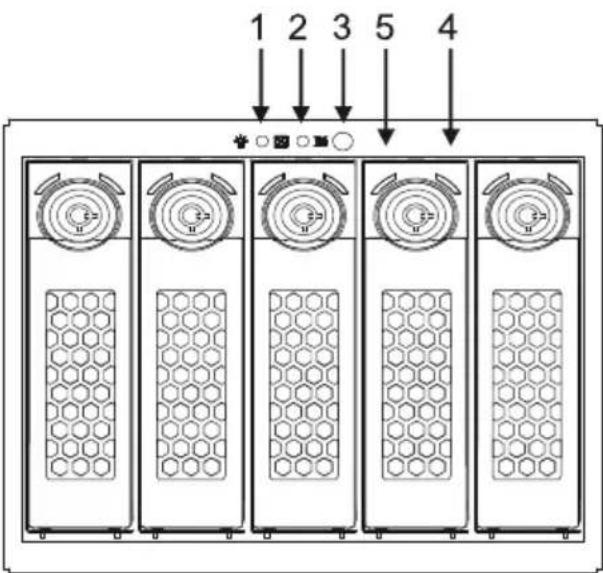

4. Frontseite und Trägerschloss

1 2 3 5 4

1. Front-LED-1 für Stromzufuhr (blau)
2. Front-LED-2 für Lüfter Ausfall und Überhitzung (rot)
3. Stummschalter
4. Träger-LED-1 für HDD-Präsenz (blau)
5. Träger-LED-2 für Zugriff (grün) und Festplattenfehler (rot)

Das Träger-Schloss sperrt nur mechanisch die Träger-Schublade gegen unbefugte Zugriffe oder Loslösen und hat keine elektrische Schaltfunktion.

1. Nach rechts drehen – geschlossen

2. Nach oben drehen - geöffnet

3. Indikation und Alarm via LED und Audio-Signal

Aktion LED Indikation Audio-Alarm
Stromzufuhr Front-LED-1 leuchtet blau
Überhitzung Front-LED-2 blinkt rot 2)	Beep Ton 2)
Lüfter Ausfall 1)	Front-LED-2 blinkt rot 2)
HDD Präsenz Träger-LED-1 leuchtet blau
HDD Zugriff Träger-LED-2 blinkt grün
Festplattenfehler Träger-LED-2 blink rot
Keine HDD Träger-LED-1+2 bleiben aus

1) Der Audio-Alarm kann per Stummschalter auf der Frontblende stumm geschaltet werden, so dass nur die Alarm-LED rot blinkt.
Nachdem die Fehler behoben worden sind (z.B. durch Herabsenken der Temperatur oder Austausch eines defekten Lüfters), erlöscht die blinkende LED und der Audio-Alarm automatisch.

2) Wird der Lüfter von der Stromzufuhr abgetrennt, wird kein Alarm ausgelöst, so dass bei sehr gut gekühlten Servergehäusen auf den Lüfter am Backplane verzichtet werden kann.

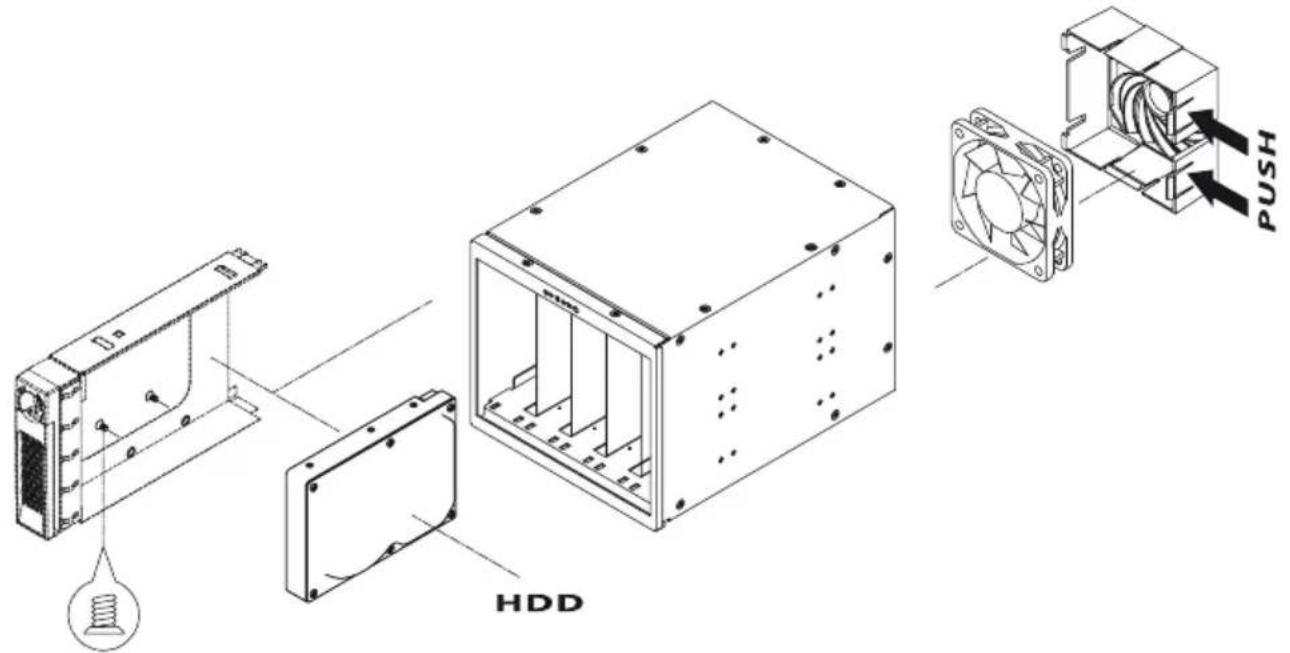

6. Festplatte und Lüfter Montage

HDD PUSH

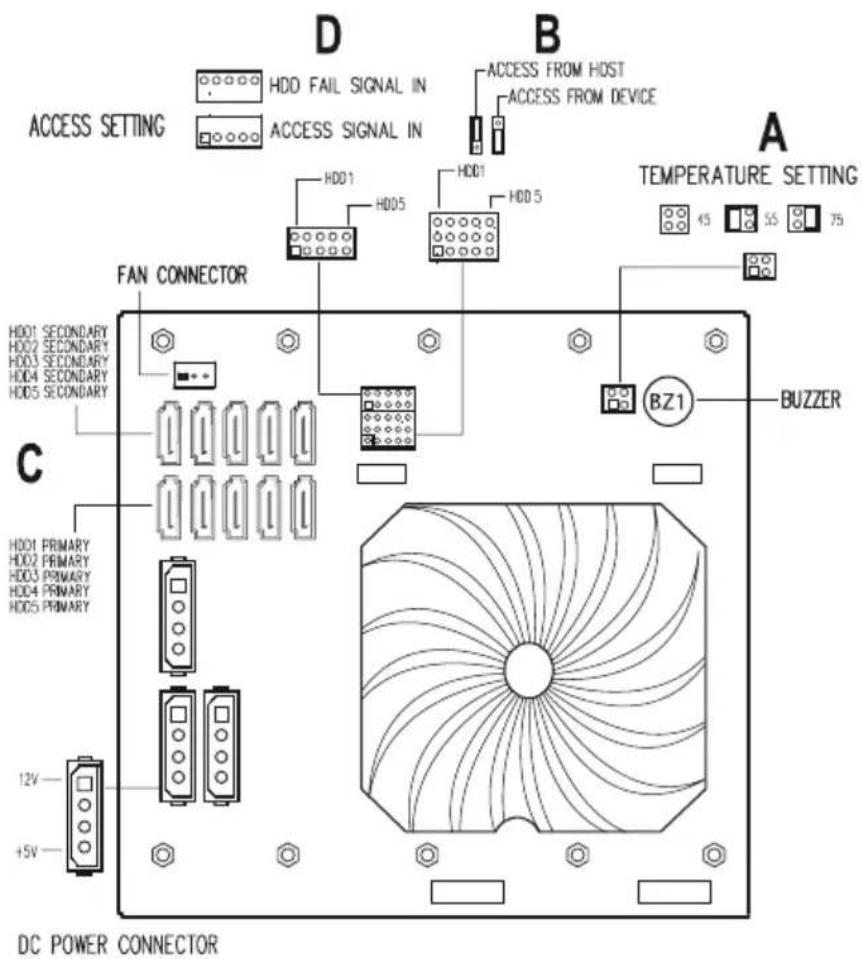

7. Konfiguration auf der Rückwand

ACCESS SETTING D HDD FAIL SIGNAL IN ACCESS SIGNAL IN B ACCESS FROM HOST ACCESS FROM DEVICE A TEMPERATURE SETTING FAN CONNECTOR HDD1 HDD5 HDD1 HDD 5 45 55 75 C HDD1 SECONDARY HDD2 SECONDARY HDD3 SECONDARY HDD4 SECONDARY HDD5 SECONDARY BZ1 BUZZER 12V +5V DC POWER CONNECTOR

1) 45^ C- Kein Jumper
2) 55°C - Jumper auf Pin 1 & 2
3) 75°C - Jumper auf Pin 3 & 4

B. Quelle für Zugriff-Signal

Man kann wählen, aus welcher Quelle die HDD-Zugriff-LED (Träger-LED-2) die Zugriffsignale bekommt.

1) Von Festplatten (Standardeinstellung): Steckbrücke auf Pins 1 & 2 setzen - Eine moderne Festplatte (SATA II) liefert die Zugriffsignale über den eigenen SATA/SAS Connector. Diese Signale werden direkt über das Backplane zu der Zugriff-LED weiter geleitet.

2) Vom Host-Kontroller: Steckbrücke auf Pins 2 & 3 setzen (SATA II) - Eine ältere Festplatte (SATA I) liefert keine Zugriffsignale über den eigenen SATA Connector. In diesem Fall müssen die Zugriffsignale mit einem separaten Kabel vom Host-Kontroller zu der Zugriff-LED weitergeleitet werden (vgl. D.-1).

C. Anschließen der SATA-Kabel

1) SATA-Festplatte:
Die blauen SATA Connectoren sollen mit den beiliegenden SATA-Kabeln angeschlossen werden.
2) SAS-Festplatte:
- Bei Single Channel sollen die blauen SATA Connectoren angeschlossen werden.
- Bei Dual Channel sollen auch die grünen SATA Connectoren angeschlossen werden.

D. Anschließen der Zugriff- und Festplattenfehler-Kabel zum Host Kontroller

1) Wenn die Festplatten von sich selbst keine Zugriffsignale liefern, aber der Host-Kontroller (z.B. RAID-Karte), können Sie die Signalausgänge auf dem Host-Kontroller mit den mitgelieferten Kabeln an die Zugriffssignaleingänge (Access Signal In) (Pins 1, 3, 5, 7, 9) auf dem Backplane anschließen. So blinkt die Zugriff-LED grün mit den Signalen aus dem Kontroller.

2) Wenn der Host-Kotroller (z.B. RAID-Karte) Signalausgänge für Festplattenfehler hat, können Sie diese mit Kabel an die Signaleingänge (HDD Fail Signal In, Pins 2, 4, 6, 8, 10) auf dem Backplane anschließen. Nun blinkt die Festplattenfehler-LED bei Festplattenausfall rot.

E. Anschließen ans Netzteil

Für Redundanz wird empfohlen, dass die 2 Molex Strom Connectoren mit 2 getrennten Stromkabeln an das Netzteil angeschlossen werden.
