IB555SSK - Boîtier de disque dur Icy Box - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Backplane SATA/SAS pour 5 disques durs 3.5", montage dans 3 baies 5.25"
Modèle	IB-555SSK
Marque	Icy Box
Interfaces	10x SATA (5 pour chaque disque, double canal SAS possible)
Disques compatibles	5x SATA ou SAS 3.5" sans limite de capacité
Débit de l'interface	SATA 3.0 Gbit/s
Fonctionnalités	Plug & Play, Hot Swap, verrouillage des tiroirs (clé fournie)
Indicateurs LED	LED bleue sous tension, LED rouge panne ventilateur/surchauffe, LED présence bleue par disque, LED accès verte, LED panne rouge
Alarmes	Audio (bip) et LED pour panne ventilateur et surchauffe, réglable à 45°C, 55°C ou 75°C
Ventilateur	80x80 mm interchangeable à démontage rapide, arrêt possible en environnement refroidi
Alimentation	Connecteurs Molex 12V et 5V (double câble recommandé pour redondance)
Contenu de l'emballage	1x backplane, 8 vis chassis, 22 vis disques, 2 clés, 2 câbles de gestion, 5 câbles SATA, 1 mode d'emploi
Systèmes d'exploitation	Tous systèmes compatibles (aucune limitation indiquée)
Entretien et nettoyage	Dépoussiérer régulièrement le ventilateur et les connecteurs, utiliser un chiffon sec non pelucheux
Sécurité	Débrancher l'alimentation avant intervention, utiliser dans un environnement sec et tempéré
Pièces détachées et réparabilité	Ventilateur remplaçable, câbles SATA standard, autres composants non réparables par l'utilisateur
Informations générales	Backplane double canal pour serveur ou station de travail, compatible SATA II et SAS

FOIRE AUX QUESTIONS - IB555SSK Icy Box

Combien de disques durs puis-je installer dans le boîtier Icy Box IB555SSK ?

Vous pouvez installer jusqu'à 5 disques durs de format 3.5 pouces, au format SATA ou SAS.

Comment régler la température d'alarme ?

Utilisez le jumper Temperature Setting à l'arrière : pas de jumper pour 45°C, jumper sur broches 1-2 pour 55°C, jumper sur broches 3-4 pour 75°C.

Que signifie chaque LED sur la façade ?

LED bleue Front-LED-1 : mise sous tension. LED rouge Front-LED-2 : panne ventilateur ou surchauffe. Pour chaque rack, LED bleue Rack-LED-1 : présence disque, LED verte clignotante : accès, LED rouge clignotante : panne disque.

Comment couper l'alarme sonore ?

Appuyez sur le bouton Alarm Mute en façade. L'alarme LED reste active. Une fois le problème résolu (température ou ventilateur), l'alarme se désactive automatiquement.

Puis-je utiliser des disques SATA I anciens ?

Oui, mais le signal d'accès devra venir du contrôleur hôte. Placez le jumper Access Signal sur broches 2-3 pour chaque disque et connectez le câble d'accès du contrôleur hôte.

Comment remplacer le ventilateur ?

Le ventilateur 80x80 mm est interchangeable à démontage rapide. Débranchez l'alimentation, retirez l'ancien ventilateur et insérez le nouveau en respectant le sens d'air.

Que faire si une LED rouge clignote en continu ?

Cela indique une panne de disque dur ou une surchauffe. Vérifiez la température ambiante, remplacez le disque défectueux ou le ventilateur si nécessaire.

Le boîtier est-il compatible avec mon système d'exploitation ?

Oui, le backplane est Plug & Play et supporte tous les systèmes d'exploitation (Windows, macOS, Linux, etc.). Aucun pilote spécifique n'est requis.

Comment connecter l'alimentation électrique ?

Utilisez deux câbles Molex différents depuis votre alimentation pour une redondance. Connectez le connecteur DC Power à 12V et 5V. Ne branchez qu'une seule alimentation à la fois.

Puis-je utiliser des disques SAS en double canal ?

Oui, chaque disque SAS peut être connecté via les connecteurs bleu (canal primaire) et vert (canal secondaire) pour une redondance de chemin de données.

MODE D'EMPLOI IB555SSK Icy Box

SATA/SAS Backplane pour 5 disques durs 3.5"

Manual IB-555SSK

SATA/SAS Backplane pour 5 disques durs 3.5" 12-15

Manual

Manual IB-555SSK

Quíntuple SATA/SAS HDD Backplane con doble canal.....16-19

Manuale

Manuale IB-555SSK

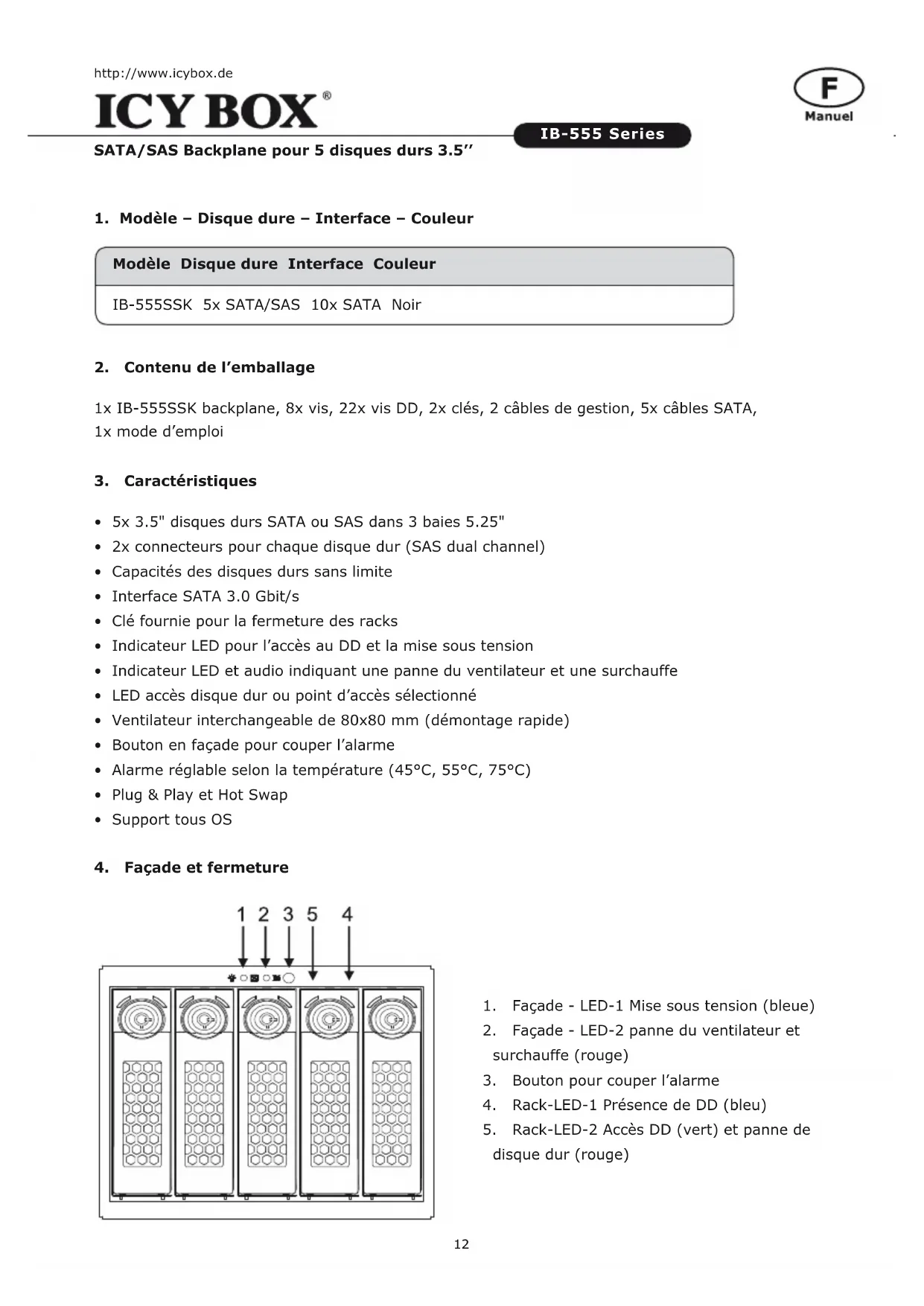

SATA/SAS Backplane pour 5 disques durs 3.5"

1. Modèle - disque dure - interface - couleur

Modèle Disque dure Interface Couleur

IB-555SSK 5x SATA/SAS 10x SATA Noir

2. Contenu de l'emballage

1x IB-555SSK backplane, 8x vis, 22x vis DD, 2x clés, 2 câbles de gestion, 5x câbles SATA, 1x mode d'emploi

3. Caractéristiques

• 5x 3.5" disques durs SATA ou SAS dans 3 baies 5.25"
• 2x connecteurs pour chaque disque dur (SAS dual channel)
• Capacités des disques durs sans limite • Interface SATA 3.0 Gbit/s
• Clé fournie pour la fermeture des racks
• Indicateur LED pour l'accès au DD et la mise sous tension
• Indicateur LED et audio indiquant une panne du ventilateur et une surchauffe
• LED accès disque dur ou point d'accès sélectionné
• Ventilateur interchangeable de 80x80 mm (démontage rapide)
• Bouton en façade pour couper l'alarme
• Alarme réglable selon la température (45°C, 55°C, 75°C)
• Plug & Play et Hot Swap • Support tous OS

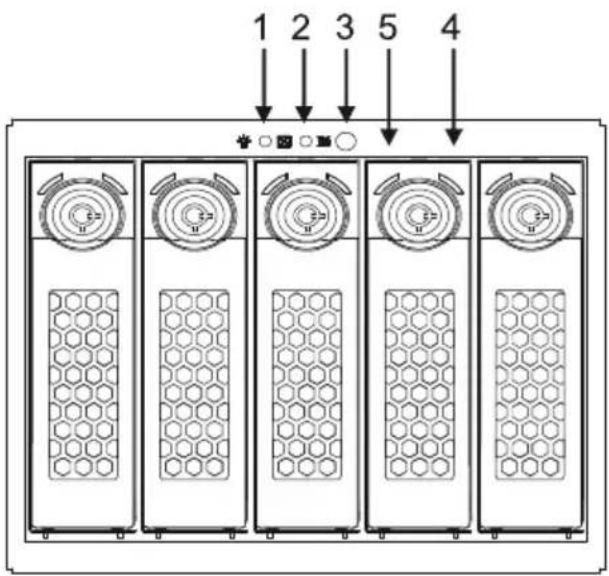

4. Façade et fermeture

1 2 3 5 4

1. Façade - LED-1 Mise sous tension (bleue)
2. Façade - LED-2 panne du ventilateur et surchauffe (rouge)
3. Bouton pour couper l'alarme
4. Rack-LED-1 Présence de DD (bleu)
5. Rack-LED-2 Accès DD (vert) et panne de disque dur (rouge)

SATA/SAS Backplane pour 5 disques durs 3.5"

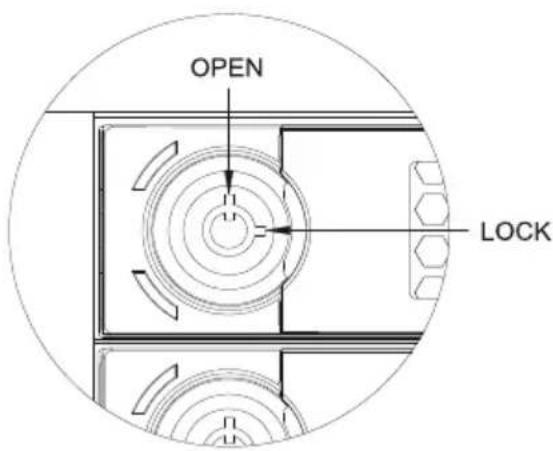

Le verrouillage du tiroir n'a pas une fonction de gestion de l'alimentation. Cela ne sécurise que le tiroir afin d'éviter toutes mauvaises manipulations.

1. Fermeture - tourner à droite
2. Ouverture - tourner vers le haut

5. Indication & alarm via LED et signalisation audio

Opération Indicateur LED Alarme Audio
Alimentation Front-LED-1 s'allume en bleu
Surchauffe Front-LED-2 clignote en rouge 2)	Bip sonore 2)
Panne du ventilateur 1)	Front-LED-2 clignote en rouge 2)
Présence DD Rack-LED-1 s'allume en bleu
Accès DD Rack-LED-2 clignote en vert
Panne DD Rack -LED-2 clignote en rouge
Sans DD Rack-LED-1+2 Rien

1) L'alarme audio peut être arrêtée avec le bouton sur la façade avant, de sorte que seul l'alarme LED clignotera en rouge.

Après la correction de l'erreur (par exemple en abaissant la température ou en échangeant le ventilateur) la LED et l'alarme audio se couperont automatiquement.

2) Si le ventilateur est déconnecté avant que le PC soit allumé, l'alarme ne sera pas opérationnelle. Le backplane peut être utilisé sans ventilateur dans un serveur avec un refroidissement optimal.

SATA/SAS Backplane pour 5 disques durs 3.5"

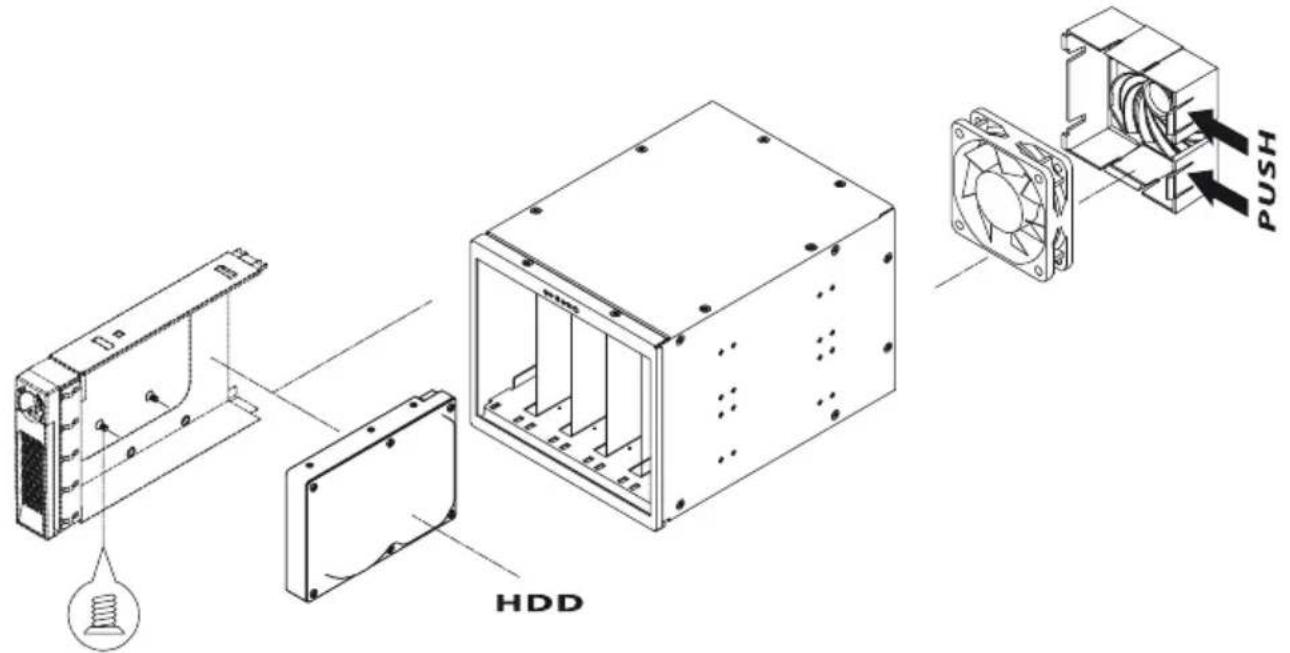

6. Montage du disque dur et du ventilateur

HDD PUSH

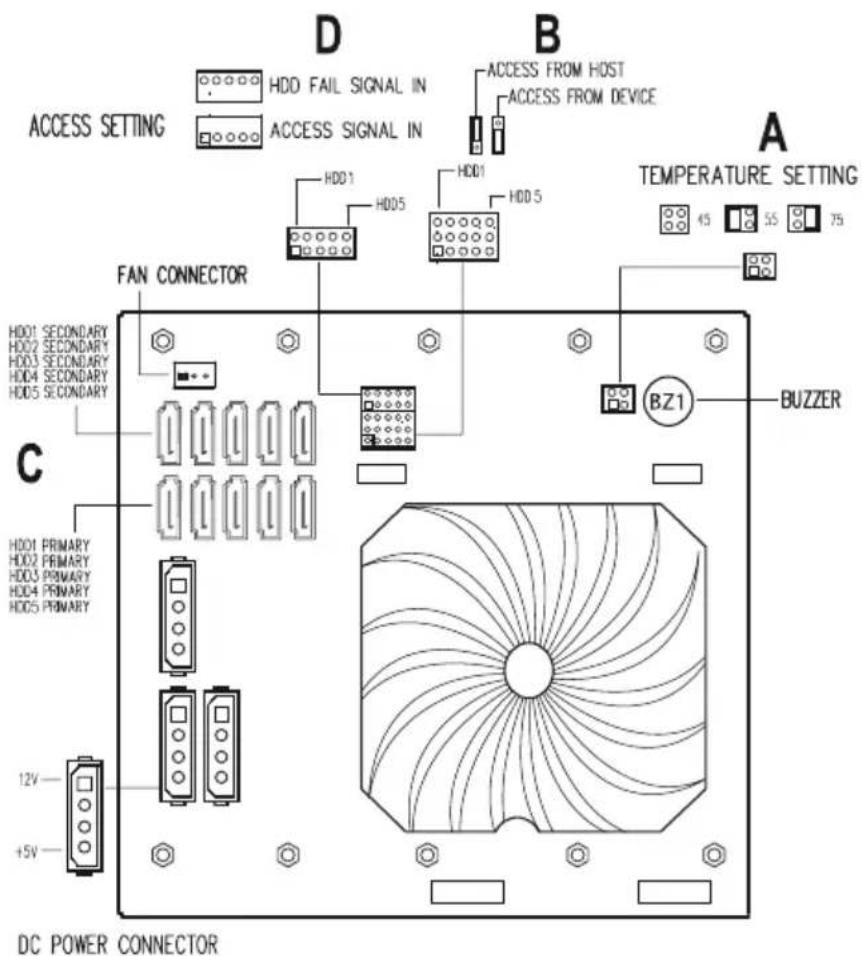

7. Configuration à l'arrière du produit

ACCESS SETTING D HDD FAIL SIGNAL IN ACCESS SIGNAL IN B ACCESS FROM HOST ACCESS FROM DEVICE A TEMPERATURE SETTING FAN CONNECTOR HDD1 HDD5 HDD1 HDD5 45 55 75 C HDD1 SECONDARY HDD2 SECONDARY HDD3 SECONDARY HDD4 SECONDARY HDD5 SECONDARY BZ1 BUZZER 12V +5V DC POWER CONNECTOR

SATA/SAS Backplane pour 5 disques durs 3.5"

A. Choix de température

1) 45°C - Pas de Jumper 2) 55°C - Jumper sur les broches 1 & 2 3) 75°C - Jumper sur les broches 3 & 4

B. Sélection de la source du signal d'accès.

Le signal d'accès aux DD par LED peut être issu soit des DD soit de la carte contrôleur

1) A partir des DD (paramètres par défaut): Jumper sur les broches 1 & 2 pour chaque DD - Un disque dur moderne (SATA II) fournit son signal d'accès à travers son propre connecteur SAS/SATA. Le signal est envoyé à la LED directement via le Backplane 2) A partir de l'hôte: Jumper sur les broches 2 & 3 pour chaque DD - Un disque ancien (SATA I) ne pourra pas fournir son signal d'accès à travers son propre câble SATA. Le signal d'accès doit être envoyé à la LED à partir du contrôleur hôte (ex : carte RAID) à partir d'un autre câble.

C. Connexion du câble SATA

1) Disque dur SATA: connecteur bleu. 2) Disque dur SAS: - connecteur bleu pour un seul channel. - connecteur bleu ou vert pour un double channel.

D. Connexion du câble d'accès disque et de panne DD au contrôleur hôte.

1) Si le disque dur ne peut fournir le signal d'accès à celui-ci via son propre câble SATA et que le contrôleur hôte (ex : carte RAID) a un connecteur de sortie (OUT) pour signal d'accès, vous pouvez le connecter avec l'entrée « Access Signal In » (broche 1.3.5.7.9) situé à l'arrière du backplane. La LED clignotera en vert pour signifier l'accès au disque dur.

2) Si le contrôleur hôte (ex : carte RAID) a un connecteur de sortie (OUT) pour le signalement des pannes disques, vous pouvez le connecter avec l'entrée « HDD Fail Signal » (broches 2.4.6.8.10) situé à l'arrière du Backplane. La LED clignotera en rouge lorsque le DD sera défectueux.

E. Connexion à l'alimentation électrique

Il est recommandé de connecter les prises Molex à deux câbles différents sur votre alimentation afin d'avoir une redondance pour votre système.
