Type de produit	Boîtier de disque dur (Backplane SATA/SAS)
Modèle	Icy Box Carrier IB2222SSK
Capacité de disques	4 x disques durs 2.5" SATA ou SAS
Interface	SATA 3.0 Gbit/s, SAS compatible double canal
Format baie	4 x 2.5" dans une baie 5.25"
Hauteur de disque supportée	9.5 mm à 15 mm
Connecteurs	4 x SATA primaires, 4 x SATA secondaires (8 au total)
Alimentation	5V / 12V via connecteur d'alimentation (x2)
Ventilateurs	2 x 40x40x10 mm
Fonctions principales	Plug & Play, Hot Swap, verrouillage à clé, indicateurs LED (alimentation, accès, défaillance)
Support alarme défaillance	Connecteur pour signal d'échec HDD vers contrôleur hôte
Systèmes d'exploitation compatibles	Tout OS (Windows, macOS, Linux, etc.)
Entretien et nettoyage	Nettoyer régulièrement les ventilateurs avec un chiffon doux ; éviter l'humidité
Contenu de l'emballage	1 backplane, 5 vis de fixation, 18 vis HDD, 2 clés, 1 câble signal échec, 4 câbles SATA, 1 manuel

FOIRE AUX QUESTIONS - Carrier IB2222SSK Icy Box

Quels types de disques durs sont compatibles avec le Icy Box Carrier IB2222SSK ?

Le boîtier accepte 4 disques durs 2.5" au format SATA ou SAS, d'une hauteur comprise entre 9,5 mm et 15 mm. Les capacités ne sont pas limitées.

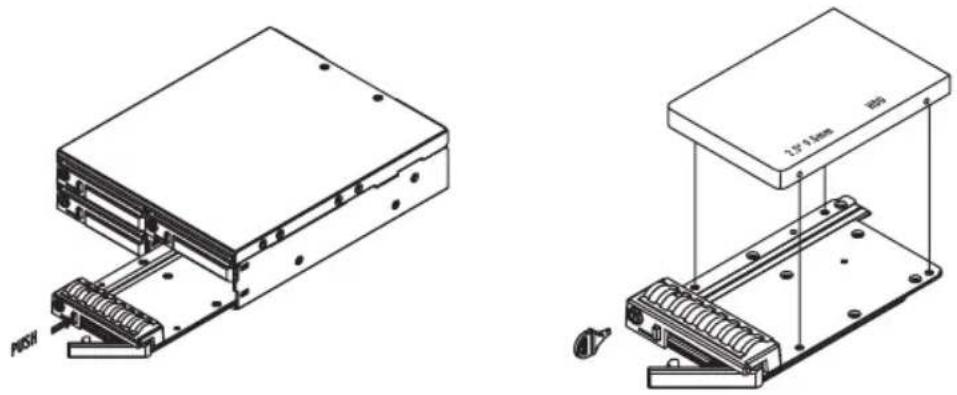

Comment installer un disque dur dans le tiroir ?

Déverrouillez le tiroir à l'aide de la clé, tirez la poignée, insérez le disque dur en alignant les connecteurs, puis fixez-le avec les vis fournies. Refermez et verrouillez le tiroir.

Les LED du panneau avant indiquent quoi ?

La LED bleue indique la mise sous tension, la LED verte clignote lors de l'accès au disque, et la LED rouge clignote en cas de défaillance du disque.

Le verrouillage du tiroir coupe-t-il l'alimentation des disques ?

Non, la serrure ne verrouille que mécaniquement le tiroir pour éviter les manipulations non désirées. L'alimentation reste active.

Comment utiliser le double canal SAS ?

Pour un canal simple, branchez un câble SATA sur le connecteur primaire. Pour le double canal, branchez également un second câble sur le connecteur secondaire correspondant.

Le boîtier est-il compatible avec le hot swap ?

Oui, le Icy Box Carrier IB2222SSK supporte le hot swap et le Plug & Play, permettant de changer un disque sans éteindre le système.

Comment connecter le signal d'alarme de défaillance ?

Si votre contrôleur hôte (carte RAID) possède une sortie pour signal de défaillance, reliez-la au port « Signal d’échec HDD » situé à l’arrière. La LED clignotera rouge en cas de panne.

Quelle est la vitesse de l'interface SATA ?

L'interface supporte SATA 3.0 Gbit/s, offrant un débit théorique de 300 Mo/s.

Puis-je remplacer les ventilateurs ?

Oui, les deux ventilateurs 40x40x10 mm sont amovibles. Vous pouvez les remplacer par des modèles identiques pour assurer un refroidissement optimal.

Quel système d'exploitation est nécessaire ?

Le boîtier est compatible avec tout système d'exploitation (Windows, macOS, Linux, etc.) car il utilise des connecteurs standard SATA/SAS.

MODE D'EMPLOI Carrier IB2222SSK Icy Box

SATA/SAS Backplane pour 4 disques durs 2.5"

SATA/SAS Backplane pour 4 disques durs 2.5"......8-9

Quadruple 2.5" SATA/SAS HDD Backplane con double canal.....10-11

a. HDD1, b. HDD2, c. HDD3, d. HDD4

5 4 3 2 1 a c b d

1. Modèle - disque dur - interface - couleur

Modèle Disque dur Interface Couleur

IB-2222SSK 4x SATA/SAS 8x SATA Noir

2. Contenu de l'emballage

1x IB-2222 SSK backplane, 5x vis de fixage, 18x HDD vis, 2x clés, 1 câble d'échec de signal de disque dur, 4x câbles SATA, 1x manuel

3. Caractéristiques

• 4x disques durs 2.5" SATA ou SAS dans une baie 5.25"
• 2x connecteur (double canal) pour chaque SAS HDD
• Capacité de disque dur non limitée • Supporte hauteur HDD 9.5 - 15 mm • Interface SATA 3.0 Gbit/s • Tiroir rack avec clé • LED pour la mise sous tension et l'accès aux HDD • 2 x ventilateurs 40x40x10 mm
• Plug & play et Hot swap
• Compatible tout OS

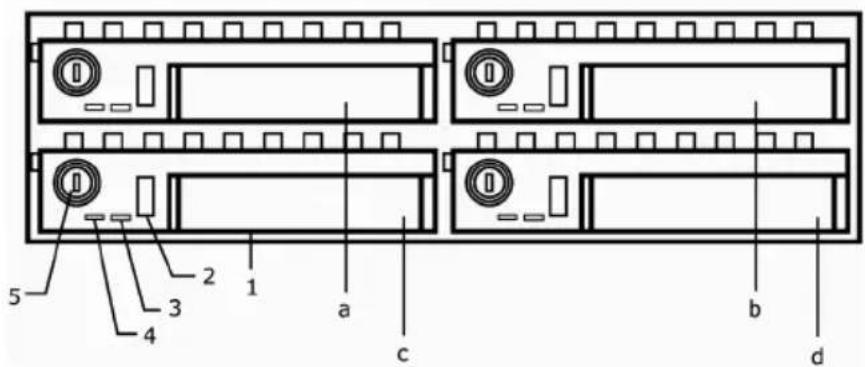

4. Panneau frontal et tiroir à fermeture

1. Poignée tiroir rack
2. Bouton tiroir rack
3. LED d'alimentation HDD (Bleu)
4. LED accès HDD (Vert) ou défaillance HDD (Rouge)
5. Serrure de fermeture du tiroir : a. HDD1, b. HDD2, c. HDD3, d. HDD4

5 3 4 2 1 a c b d

La serrure du tiroir n'a pas la fonction d'allumer/couper l'alimentation du disque dur. Elle verrouille uniquement le tiroir de façon mécanique afin d'éviter une mauvaise manipulation.

5. Indication et LED

Action Indication LED
Mise sous tension HDD	Frontal-LED-3 brille bleu
Accès HDD Frontal-LED-4 clignote verte
Défaillance HDD Frontal-LED-4 clignote rouge
Aucun HDD Frontal-LED-3 éteinte

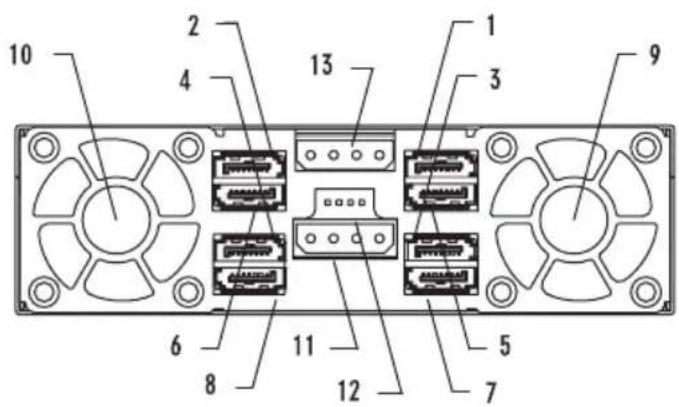

A. localisation

1\~4 - Connecteur primaire

5\~8 - Connecteur secondaire

9~10 - Ventilateurs 40 mm

11 - Connecteur d'alimentation 5V/12V

12 - Signal échec HDD

B. connecter le câble SATA

Utiliser le premier connecteur pour canal simple. Utiliser le premier et le second connecteur pour le double canal.

10 2 4 13 1 3 9 6 8 11 12 5 7

Défaillance des HDD au contrôleur hôte

Si le contrôleur hôte (e. x. Carte RAID) possède une sortie pour signaler la défaillance des HDD, vous pouvez connecter sur le port d'entrée « Signal d'échec de HDD », comme prévu par la figure 12 du panneau de configuration arrière.

La LED en question clignotera en rouge si l'un des disques durs tombe en panne.
