| Тип продукта | Корпус для жестких дисков (Backplane SATA/SAS) |

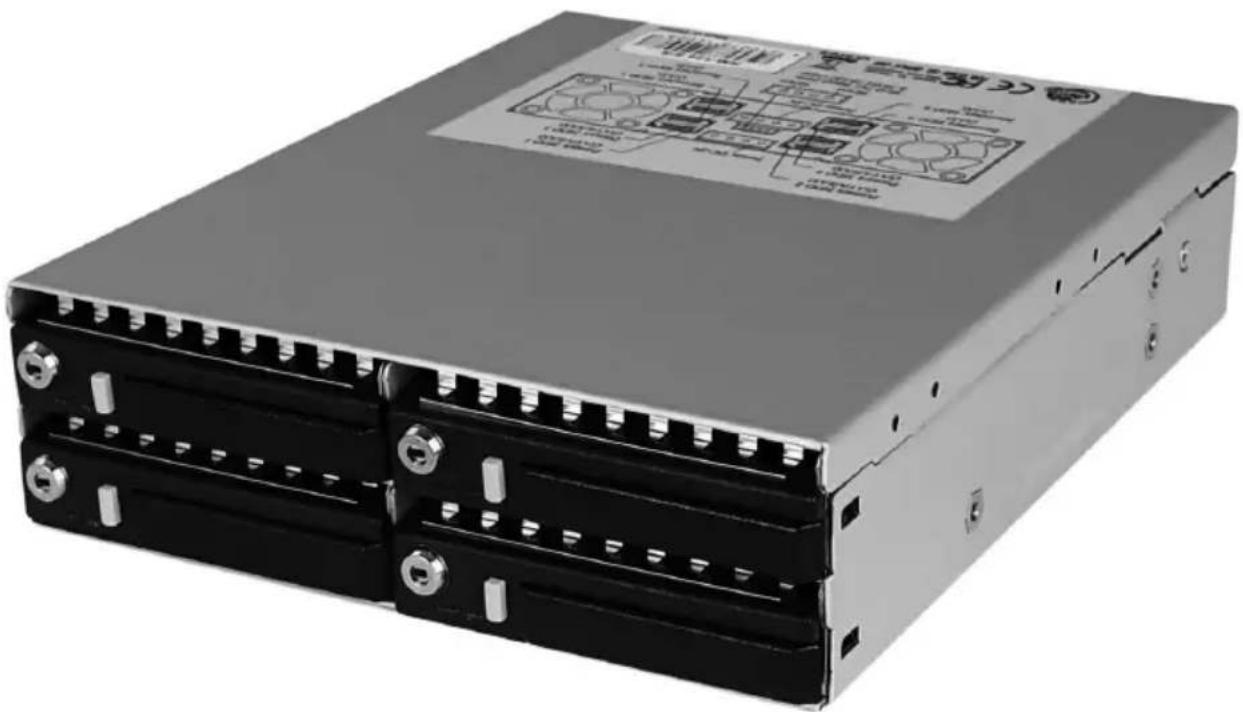

| Модель | Icy Box Carrier IB2222SSK |
| Емкость дисков | 4 x жестких диска 2.5" SATA или SAS |
| Интерфейс | SATA 3.0 Гбит/с, SAS совместимый двойной канал |
| Формат отсека | 4 x 2.5" в отсеке 5.25" |
| Поддерживаемая высота диска | 9,5 мм до 15 мм |
| Разъемы | 4 x SATA первичных, 4 x SATA вторичных (всего 8) |
| Питание | 5В / 12В через разъем питания (x2) |
| Вентиляторы | 2 x 40x40x10 мм |
| Основные функции | Plug & Play, Hot Swap, замок с ключом, светодиодные индикаторы (питание, доступ, сбой) |
| Поддержка сигнализации сбоя | Разъем для сигнала отказа HDD на хост-контроллер |
| Совместимые операционные системы | Любая ОС (Windows, macOS, Linux и т.д.) |
| Обслуживание и очистка | Регулярно очищайте вентиляторы мягкой тканью; избегайте влажности |
| Содержимое упаковки | 1 бэкплейн, 5 крепежных винтов, 18 винтов для HDD, 2 ключа, 1 кабель сигнала отказа, 4 кабеля SATA, 1 руководство |
Часто задаваемые вопросы - Carrier IB2222SSK Icy Box
Вопросы пользователей о Carrier IB2222SSK Icy Box
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Корпус жесткого диска в формате PDF бесплатно! Найдите своё руководство Carrier IB2222SSK - Icy Box и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Carrier IB2222SSK бренда Icy Box.

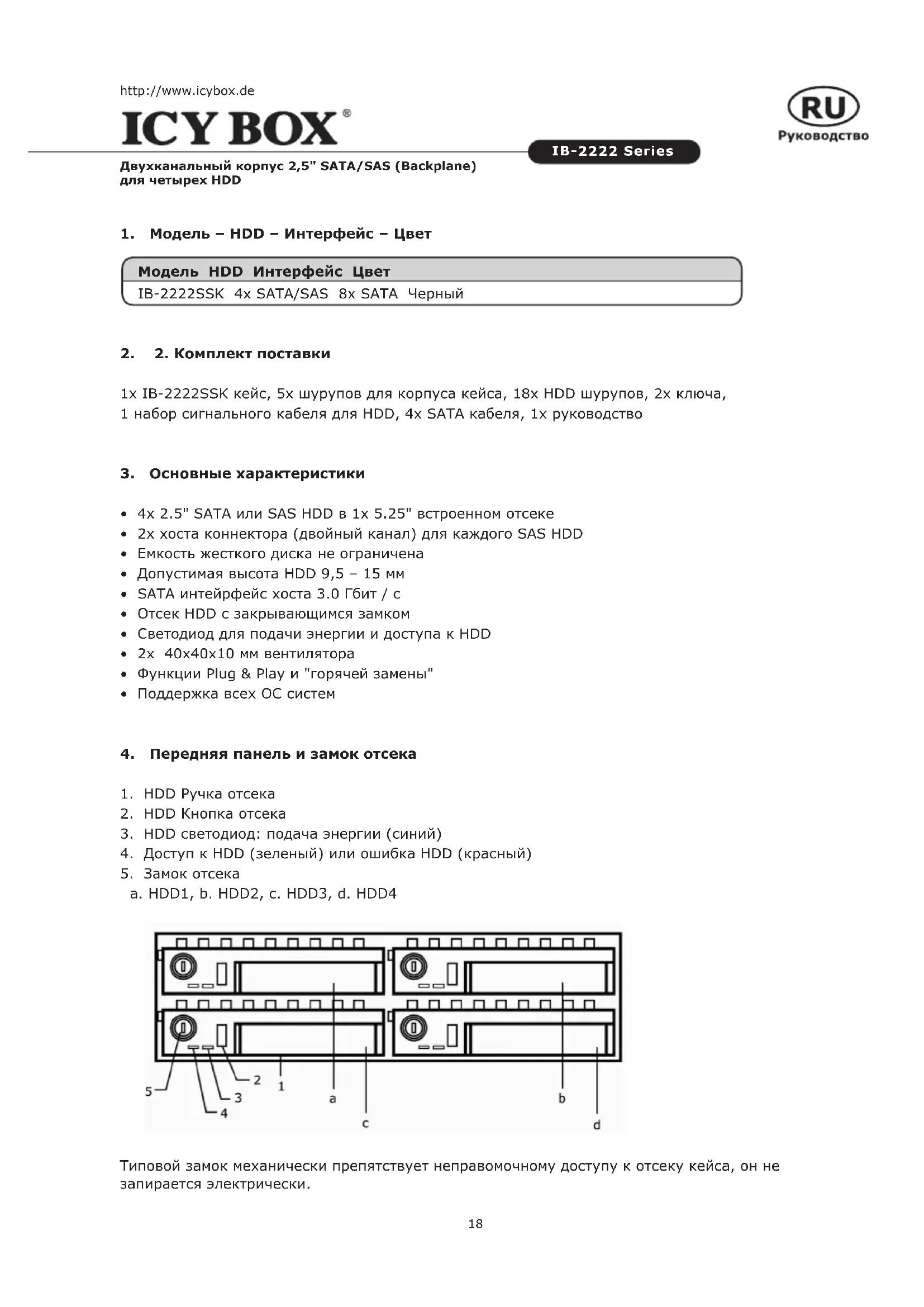

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carrier IB2222SSK Icy Box
Двухканальный корпус 2,5" SATA/SAS (Backplane) для четырех HDD
Manual IB-2222
Двухканальный корпус 2,5" SATA/SAS (Backplane) для четырех HDD .....18-19
3. Васика характеристика
Двухканальный корпус 2,5" SATA/SAS (Backplane) для четырех HDD
1. Модель - HDD - Интерфейс - Цвет
Модель HDD Интерфейс Цвет
IB-2222SSK 4x SATA/SAS 8x SATA Черный
2. 2. Комплект поставки
1x IB-2222SSK кейс, 5x шурупов для корпуса кейса, 18x HDD шурупов, 2x ключа, 1 набор сигнального кабеля для HDD, 4x SATA кабеля, 1x руководство
3. Основные характеристики
- 4x 2.5" SATA или SAS HDD в 1x 5.25" встроенном отсеке
• 2x хоста коннектора (двойный канал) для каждого SAS HDD - Емкость жесткого диска не ограничена
• Допустимая высота HDD 9,5 - 15 мм
• SATA интейрфейс хоста 3.0 Гбит / с - Отсек HDD с закрывающимся замком
- Светодиод для подачи энергии и доступа к HDD
• 2x 40x40x10 мм вентилятора - Функции Plug & Play и "горячей замены"
- Поддержка всех ОС систем

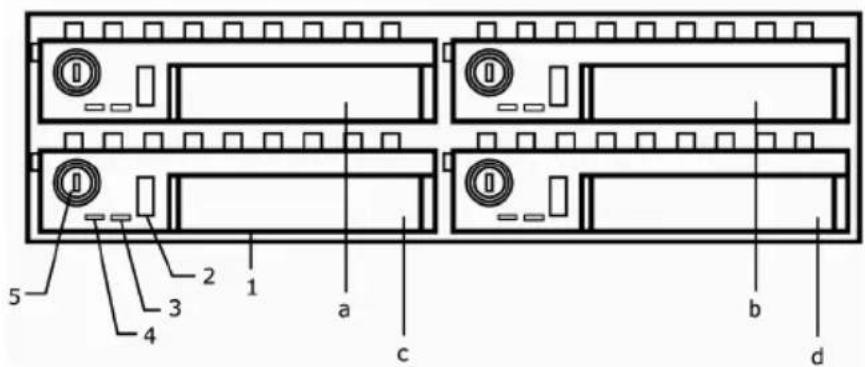

4. Передняя панель и замок отсека
- HDD Ручка отсека
- HDD Кнопка отсека
- HDD светодиод: подача энергии (синий)
- Доступ к HDD (зеленый) или ошибка HDD (красный)
- Замок отсека
a. HDD1, b. HDD2, c. HDD3, d. HDD4
Двухканальный корпус 2,5" SATA/SAS (Backplane) для четырех HDD
IB-2222 Series
5. Светодиодная индикация
| Действие Светодиодная индикация | |
| Подача энергии Светодиод 3 горит синим цветом | |
| Доступ к HDD Светодиод 4 мигает зеленым цветом | |
| Ошибка HDD Светодиод 4 мигает красным цветом | |
| Отсутствие HDD Светодиод 3 остается выключенным |

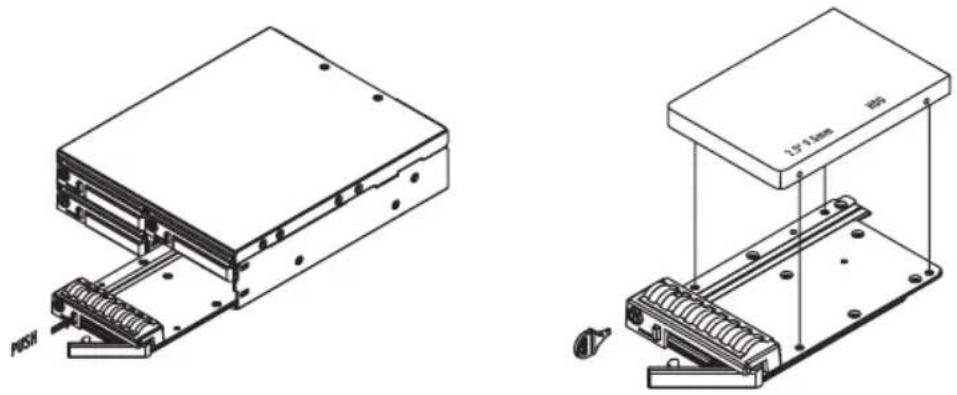

6. Монтаж HDD

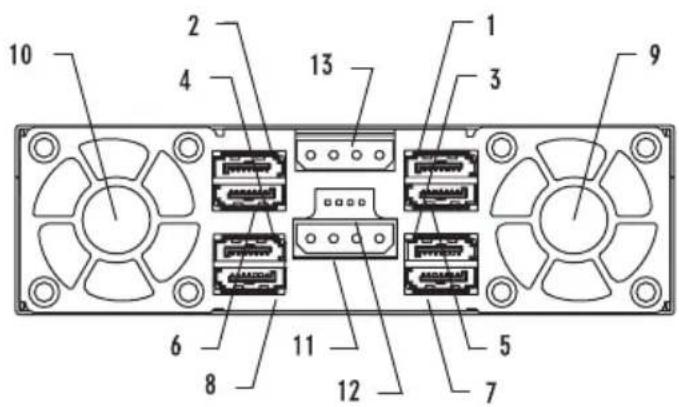

7. Конфигурация на задней панели
A. Местоположение
1 \~ 4 - Первичные коннекторы
5 \~ 8 - Вторичные коннекторы
9 \~ 10 - 40 мм вентиляторы
11, 13 - 5V/12V коннекторы эл. питания
12 - подача сигнала об ошибке HDD
В. Подключение SATA кабеля
Первичный коннектор для одного канала.
Вторичный коннектор для двойного канала.
Если контроллер хоста- (например, RAID карта) имеет выход для сигнализации ошибки HDD, вы можете соединить его с входом "HDD Fail Signal In", обозначенный цифрой "12" на задней панели кейса. Таким образом, индикатор поломки жесткого диска будет мигать красным цветом, если жесткий диск будет поврежден.
