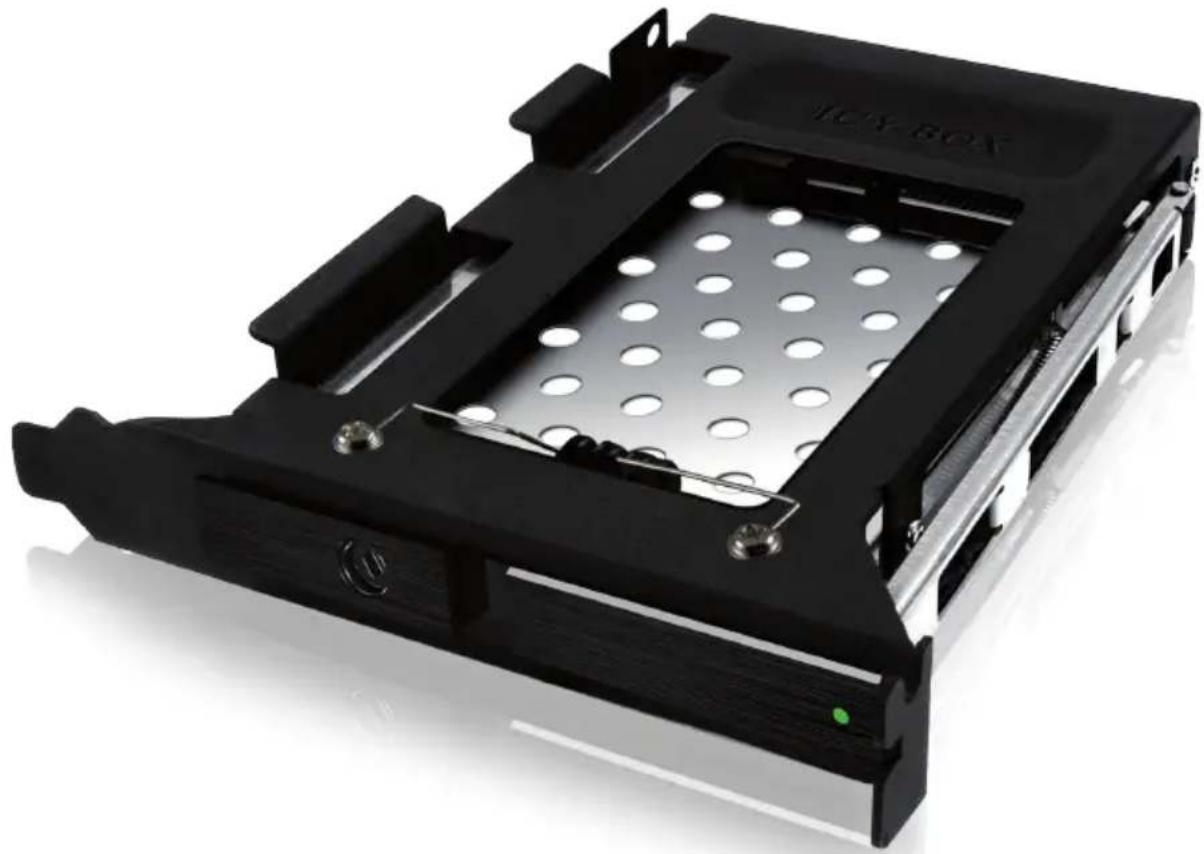

IB2207StS - Корпус для внутреннего жесткого диска Icy Box - Бесплатное руководство пользователя

Тип продукта	Корпус для внутреннего жесткого диска 2.5"
Бренд	Icy Box
Модель	IB2207StS
Интерфейс	1x SATA 7 контактов (данные) + 1x SATA 15 контактов (питание)
Совместимые диски	1x 2.5" SATA HDD/SSD (высота от 5 до 9.5 мм)
Максимальная емкость	Без ограничений (поддерживает все SSD/HDD)
Скорость передачи	SATA III до 6 Гбит/с
Функции	Hot Swap, Plug & Play, EasySwap®
Материал	SECC (сталь) и пластик, дверца из алюминия с замком
Размеры	145 x 120 x 25 мм
Вес	158 г
Индикатор LED	Синий (питание), Фиолетовый (доступ к диску)
Операционные системы	Все системы (независимо от ОС)
Содержимое упаковки	Корпус, LED-кабель, монтажные винты, руководство
Питание	Разъем SATA 15 контактов (питание от ПК)
Безопасность	Алюминиевая дверца с замком для блокировки
Уход	Протирать мягкой сухой тканью; не использовать жидкости
Ремонтопригодность	Запасные части не поставляются; стандартная сборка
Гарантия	2 года (в зависимости от продавца)

Часто задаваемые вопросы - IB2207StS Icy Box

Какие типы жестких дисков совместимы с корпусом IB2207StS?

Корпус принимает любой жесткий диск или SSD SATA формата 2.5 дюйма высотой от 5 до 9.5 мм без ограничения по емкости.

Как установить жесткий диск в корпус?

Откройте алюминиевую дверцу с помощью замка, вставьте жесткий диск SATA 2.5 дюйма, выровняв его по разъему, затем закройте дверцу. Закрепите сборку в свободном слоте PCI вашего ПК.

Поддерживает ли корпус горячую замену (Hot Swap)?

Да, благодаря функции EasySwap® вы можете вставлять или извлекать жесткий диск без выключения компьютера, при условии, что операционная система это поддерживает.

Как подключить LED-кабели?

Подключите прилагаемый LED-кабель к 4-контактному разъему на материнской плате (или к кабелю питания), чтобы светодиоды индикации питания и доступа к диску работали правильно.

Почему не горит LED?

Проверьте, что LED-кабель правильно подключен к материнской плате и что разъем питания SATA надежно вставлен. Если проблема не исчезнет, попробуйте другой разъем.

Совместим ли корпус с SSD?

Да, он полностью совместим с SSD SATA 2.5 дюйма, обеспечивая ту же производительность SATA III до 6 Гбит/с.

Для чего нужен замок на корпусе?

Замок позволяет заблокировать алюминиевую дверцу для физической защиты жесткого диска внутри корпуса и предотвращения несанкционированного извлечения.

Требует ли корпус установки драйверов?

Нет, он поддерживает Plug & Play. Драйверы не требуются, операционная система автоматически обнаруживает жесткий диск.

Как чистить корпус IB2207StS?

Используйте мягкую сухую ткань для протирки поверхности. Не используйте жидкие или абразивные средства, которые могут повредить компоненты.

Каковы размеры корпуса?

Корпус имеет размеры 145 x 120 x 25 мм, что позволяет установить его в стандартный слот PCI.

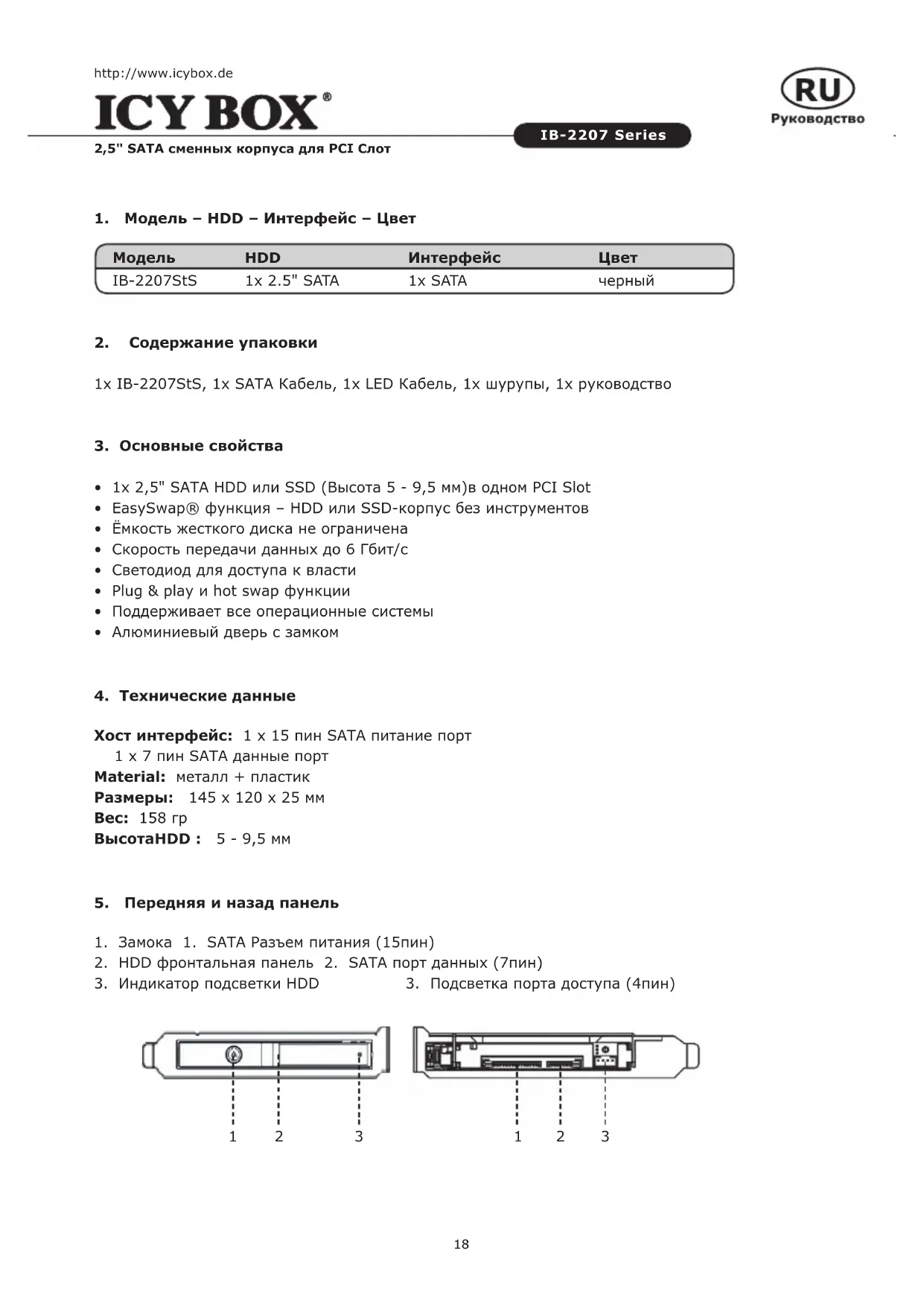

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IB2207StS Icy Box

2,5" SATA сменных корпуса для PCI Слот

2,5" SATA сменных корпуса для PCI Слот....18-19

1. Модель - HDD - Интерфейс - Цвет

Модель	HDD	Интерфейс	Цвет
IB-2207StS	1x 2.5" SATA	1x SATA	черный

2. Содержание упаковки

1x IB-2207StS, 1x SATA Кабель, 1x LED Кабель, 1x шурупы, 1x руководство

3. Основные свойства

• 1x 2,5" SATA HDD или SSD (Высота 5 - 9,5 мм) в одном PCI Slot
• EasySwap® функция – HDD или SSD-корпус без инструментов
• Ёмкость жесткого диска не ограничена
  • Скорость передачи данных до 6 Гбит/с
  • Светодиод для доступа к власти
• Plug & play и hot swap функции
• Поддерживает все операционные системы
  • Алюминиевый дверь с замком

4. Технические данные

Хост интерфейс: 1 x 15 пин SATA питание порт

1 x 7 пин SATA данные порт

Material: металл + пластик

Размеры: 145 x 120 x 25 мм

Bec: 158 rp

ВысотаHDD : 5 - 9,5 мм

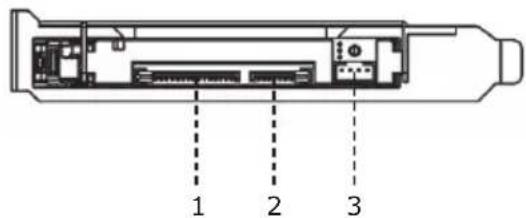

5. Передняя и назад панель

1. Замока 1. SATA Разъем питания (15пин)
2. HDD фронтальная панель 2. SATA порт данных (7пин)
3. Индикатор подсветки HDD 3. Подсветка порта доступа (4пин)

1 2 3

1 2 3

2,5" SATA сменных корпуса для PCI Слот

6. Светодиодный индикатор

Действие светодиодный индикатор

подача эл. энергии горит синий

Доступ к HDD мигает лиловый

7. Установка

Внимание!

а. Пожалуйста, соедините кабель с подсветкой, находящийся в упаковке. Иначе он не будет функционировать!
b. При необходимости оденьте так называемый "HDD-Pin-Protector" как показано на рисунке 7.1 чтобы избежать механического повреждения пинов.

7.1 7.2
