IB2207StS - Boîtier pour disque dur interne Icy Box - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier pour disque dur interne 2.5"
Marque	Icy Box
Modèle	IB2207StS
Interface	1x SATA 7 broches (données) + 1x SATA 15 broches (alimentation)
Disques compatibles	1x 2.5" SATA HDD/SSD (hauteur 5 à 9.5 mm)
Capacité maximale	Sans limite (prend en charge tous les SSD/HDD)
Vitesse de transfert	SATA III jusqu'à 6 Gbit/s
Fonctions	Hot Swap, Plug & Play, EasySwap®
Matériau	SECC (acier) et plastique, porte en aluminium avec serrure
Dimensions	145 x 120 x 25 mm
Poids	158 g
LED indicatrice	Bleu (sous tension), Violet (accès disque)
Systèmes d'exploitation	Tous systèmes (indépendant du système d'exploitation)
Contenu du colis	Boîtier, câble LED, vis de montage, manuel
Alimentation	Connecteur SATA 15 broches (alimentation PC)
Sécurité	Porte en aluminium avec serrure pour verrouillage
Entretien	Nettoyer avec un chiffon doux sec ; ne pas utiliser de liquides
Réparabilité	Pièces détachées non fournies ; assemblage standard
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - IB2207StS Icy Box

Quels types de disques durs sont compatibles avec le boîtier IB2207StS ?

Le boîtier accepte tout disque dur ou SSD SATA de format 2.5 pouces avec une hauteur de 5 à 9.5 mm, sans limite de capacité.

Comment installer le disque dur dans le boîtier ?

Ouvrez la porte en aluminium à l'aide de la serrure, insérez le disque dur SATA 2.5 pouces en l'alignant sur le connecteur, puis refermez la porte. Fixez l'ensemble dans un slot PCI libre de votre PC.

Le boîtier supporte-t-il le branchement à chaud (Hot Swap) ?

Oui, grâce à la fonction EasySwap®, vous pouvez insérer ou retirer le disque dur sans éteindre l'ordinateur, à condition que le système d'exploitation le supporte.

Comment brancher les câbles LED ?

Connectez le câble LED fourni sur le connecteur à 4 broches de la carte mère (ou du câble d'alimentation) pour que les LED de mise sous tension et d'accès disque fonctionnent correctement.

Pourquoi la LED ne s'allume-t-elle pas ?

Vérifiez que le câble LED est correctement branché sur la carte mère et que le connecteur d'alimentation SATA est bien enfoncé. Si le problème persiste, testez avec un autre connecteur.

Le boîtier est-il compatible avec les SSD ?

Oui, il est parfaitement compatible avec les SSD SATA 2.5 pouces, offrant les mêmes performances SATA III jusqu'à 6 Gbit/s.

Quelle est l'utilité de la serrure sur le boîtier ?

La serrure permet de verrouiller la porte en aluminium pour sécuriser physiquement le disque dur à l'intérieur du boîtier et éviter un retrait non autorisé.

Le boîtier nécessite-t-il des pilotes ?

Non, il est Plug & Play. Aucun pilote n'est nécessaire, le système d'exploitation détecte automatiquement le disque dur.

Comment nettoyer le boîtier IB2207StS ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs qui pourraient endommager les composants.

Quelles sont les dimensions du boîtier ?

Le boîtier mesure 145 x 120 x 25 mm, ce qui lui permet de s'installer dans un slot PCI standard.

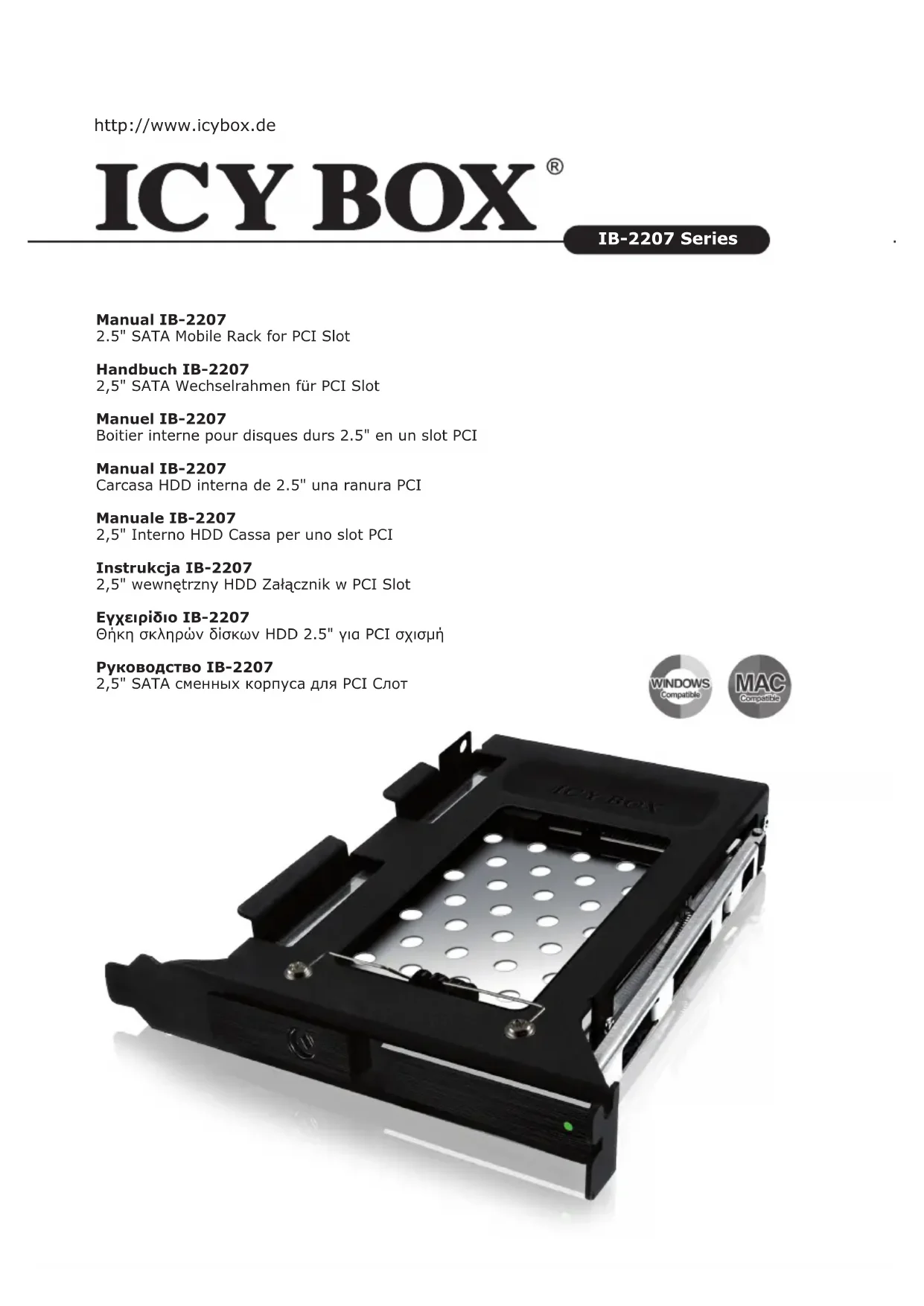

MODE D'EMPLOI IB2207StS Icy Box

Boitier interne pour disques durs 2.5" en un slot PCI

Manual IB-2207

Carcasa HDD interna de 2.5" una ranura PCI

Manuale IB-2207

2,5" Interno HDD Cassa per uno slot PCI

Instrukcja IB-2207

Boitier interne pour disques durs 2.5" en un slot PCI....8-9

Manual

Manual IB-2207

Carcasa HDD interna de 2.5" una ranura PCI....10-11

Manuale

Manuale IB-2207

2,5" Interno HDD Cassa per uno slot PCI 12-13

Podręcznik obstugi

Instrukcja IB-2207

1. Modèle - Disque dure - Interface - Couleur

Modèle Disque dure		Interface	Couleur
IB-2207StS	1x 2.5" SATA	1x SATA	Noir

2. Contenu

• Disque dur SATA 1x 2.5" (hauteur 5 - 9.5mm) ou SSD dans une PCI Slot
• EasySwap® - Changement rapide d'un disque dur ou d'un SSD
• Sans limite de capacité pour les disques durs
• SATA III = 6 Gbit/s
  • LED pour la mise sous tension et l'accès au disque dur
  • Plug & Play et Hot Swap
• Compatible avec tous les systèmes d'exploitation
• Porte en aluminium avec serrure

4. Données techniques

Interface : 1x Connecteur SATA 15 broches 1 x Connecteur SATA 7 broches

Matériel : SECC/Plastique

Dimension : 145 x 120 x 25 mm

Poids : 158 g

Hauteur du disque dur : 5 - 9.5 mm

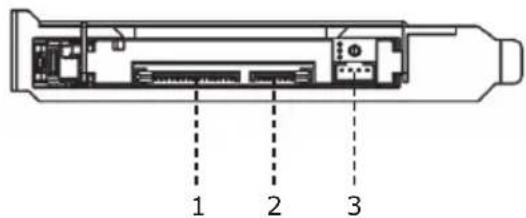

5. Façade Avant et panneau arrière

1. Serrure 1. SATA connecteur d'alimentation (15P)
2. HDD Façade Avant 2. SATA data connecteur (7P)
3. HDD LED 3. LED Accès connecteur (4P)

1 2 3

1 2 3

6. Indication des LED

Action Couleur de la LED
Mise sous tension bleu
Accès au disque dur violet

7. Vue d'ensemble, disque dur assemblé

Attention!

a. Veuillez connecter le câble pour les LED se trouvant dans l'emballage afin de faire fonctionner celles-ci.
b. Lorsque cela est nécessaire, veuillez mettre en place la protection des broches de votre disque dur, comme montré au point 7.1 afin d'éviter tout dommage.

7.1 7.2
