IB170SKB - Корпус для внешнего жесткого диска Icy Box - Бесплатное руководство пользователя

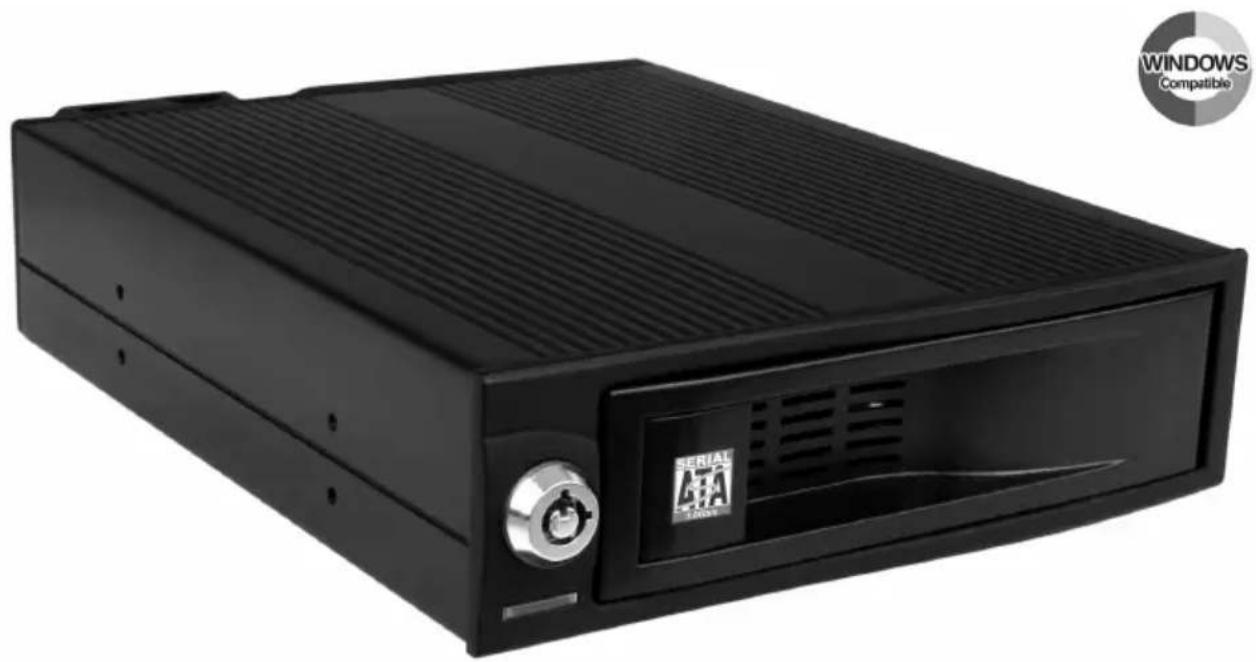

Тип продукта	Мобильная стойка без лотка для жесткого диска 3.5" SATA
Модель	IB-170SK-B
Бренд	Icy Box
Цвет	Черный
Совместимый жесткий диск	1x 3.5" SATA (высота 1 дюйм)
Интерфейс	1x SATA (7 контактов данных, 15 контактов питания)
Совместимый отсек	Стандартный отсек 5.25"
Коннектор	NSS (No-Scratch SATA) для более 50 000 замен
Вентилятор	40x40x10 мм (работает только при установке HDD)
Материал корпуса	Алюминий
Система блокировки	Замок с ключом
Антивибрация	Резиновая подушка
Функции	Hot Swap, EasySwap
Питание	Через кабель SATA 15 контактов + вентилятор 2 контакта
Безопасность	Замок для предотвращения неправильного обращения
Уход и чистка	Чистить мягкой сухой тканью, избегать абразивных средств
Общая информация	Патенты зарегистрированы в Европе, США, Тайване, Китае

Часто задаваемые вопросы - IB170SKB Icy Box

Как установить жесткий диск в корпус Icy Box IB170SKB?

Откройте замок, потяните пружинный замок, чтобы открыть переднюю дверцу. Вставьте жесткий диск SATA этикеткой вверх, толкайте, пока дверца не защелкнется, затем закройте ключом.

Какие типы жестких дисков совместимы?

Этот корпус принимает один жесткий диск SATA 3.5 дюйма (высота 1 дюйм). Жесткие диски 2.5" несовместимы.

Что означает функция Hot Swap?

Функция Hot Swap позволяет менять жесткий диск без выключения системы, при условии поддержки вашим SATA-контроллером.

Как безопасно извлечь жесткий диск?

Разблокируйте замок, потяните пружинный замок, чтобы открыть дверцу. Жесткий диск будет извлечен автоматически. Аккуратно выньте его. Не извлекайте его во время работы системы.

Вентилятор всегда активен?

Вентилятор 40x40x10 мм работает только при установленном жестком диске. Необходимо подключить его питание во избежание перегрева.

Можно ли заблокировать корпус?

Да, корпус оснащен замком с ключом, позволяющим заблокировать переднюю дверцу во избежание неправильного обращения.

Как чистить корпус?

Используйте мягкую сухую ткань. Избегайте абразивных средств или чрезмерной влажности, чтобы не повредить компоненты.

Поставляется ли корпус с кабелем SATA?

Содержимое продукта не указано в инструкции. Обычно эти корпуса не поставляются с кабелями. Проверьте упаковку.

Почему дверца не закрывается?

Убедитесь, что жесткий диск вставлен правильно (этикеткой вверх). Если диск расположен неправильно, дверца не закроется. Не применяйте силу.

Какие меры предосторожности?

Не извлекайте жесткий диск во время работы. Держите его за края. Температура может превышать 50°C, обращайтесь осторожно. Гарантия покрывает только производственные дефекты, не потерю данных.

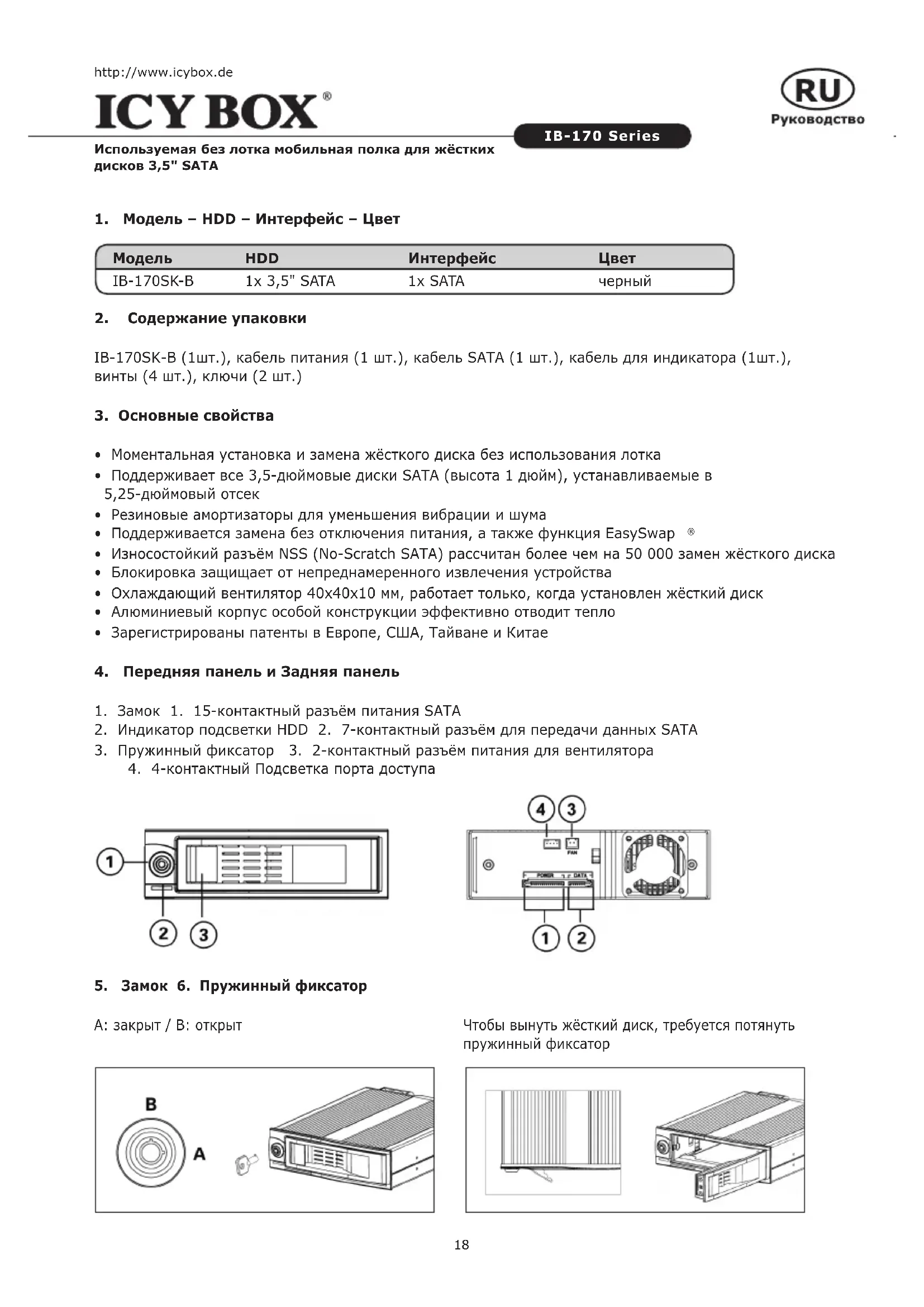

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IB170SKB Icy Box

Используемая без лотка мобильная полка для жёстких дисков 3,5" SATA

Используемая без лотка мобильная полка для жёстких дисков 3,5" SATA .....18-19

Используемая без лотка мобильная полка для жёстких дисков 3,5" SATA

1. Модель - HDD - Интерфейс - Цвет

Модель	HDD	Интерфейс	Цвет
IB-170SK-B	1x 3,5" SATA	1x SATA	черный

2. Содержание упаковки

IB-170SK-B (1шт.), кабель питания (1 шт.), кабель SATA (1 шт.), кабель для индикатора (1шт.), винты (4 шт.), ключи (2 шт.)

3. Основные свойства

• Моментальная установка и замена жёсткого диска без использования лотка
• Поддерживает все 3,5-дюймовые диски SATA (высота 1 дюйм), устанавливаемые в 5,25-дюймовый отсек
• Резиновые амортизаторы для уменьшения вибрации и шума
• Поддерживается замена без отключения питания, а также функция EasySwap®
• Износостойкий разъём NSS (No-Scratch SATA) рассчитан более чем на 50 000 замен жёсткого диска
• Блокировка защищает от непреднамеренного извлечения устройства
• Охлаждающий вентилятор 40x40x10 мм, работает только, когда установлен жёсткий диск
• Алюминиевый корпус особой конструкции эффективно отводит тепло
• Зарегистрированы патенты в Европе, США, Тайване и Китае

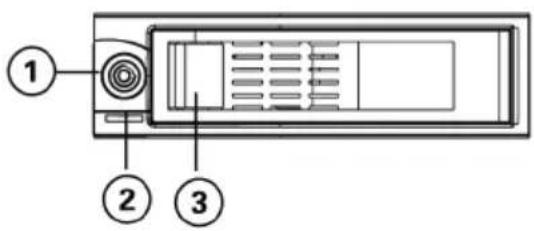

4. Передняя панель и Задняя панель

1. Замок 1. 15-контактный разъём питания SATA
2. Индикатор подсветки HDD 2. 7-контактный разъём для передачи данных SATA
3. Пружинный фиксатор 3. 2-контактный разъём питания для вентилятора 4. 4-контактный Подсветка порта доступа

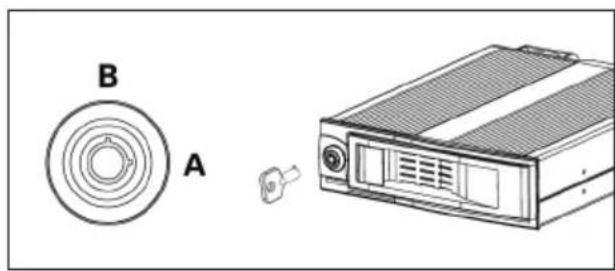

5. Замок 6. Пружинный фиксатор

A: закрыт / В: открыт

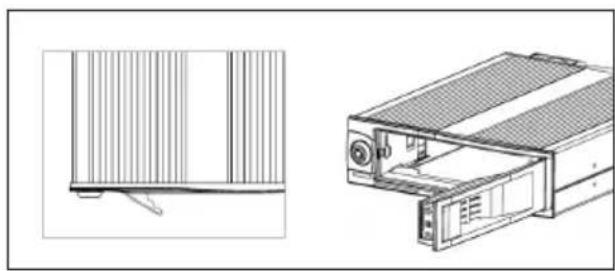

Чтобы вынуть жёсткий диск, требуется потянуть пружинный фиксатор

Используемая без лотка мобильная полка для жёстких дисков 3,5" SATA

IB-170 Series

7. Установка

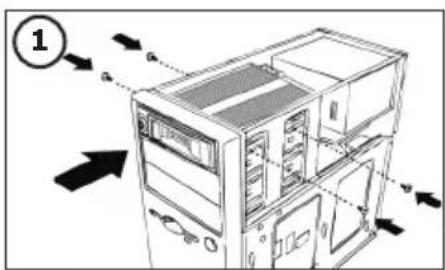

1. С помощью 4 винтов вставить IB-170SK-B в 5,25-дюймовый отсек.
2. Подключить 15-контактный кабель SATA и 2-контактный кабель вентилятора к источнику питания, подключить 7-контактный кабель передачи данных к контроллеру SATA.

Необходимо подключить питание охлаждающего вентилятора, чтобы не допустить перегрева!

1. Потянуть пружинный фиксатор, чтобы открыть переднюю дверцу.
2. Вставить жёсткий диск SATA в IB-170SK-B, повернув его этикеткой (или надписью) вверх.

Жёсткий диск должен быть вставлен правильно, иначе дверца не закроется плотно. Если прилагать усилие, можно повредить устройство IB-170SK-B.

1. Нажать на дверцу, вставив жёсткий диск в IB-170SK-B. Дверца должна зафиксироваться. Закрыть замок ключом. Жёсткий диск установлен.

8. Извлечение жёсткого диска

1. Аккуратно открыть замок, потянуть пружинный фиксатор и открыть дверцу. Жёсткий диск будет автоматически извлечён из IB-170SK-B.
2. Осторожно вынуть жёсткий диск из IB-170SK-B.

9. Функция замены оборудования без отключения питания

Если используемый контроллер SATA поддерживает замену оборудования без отключения питания (Hot Swap), а операционная система установлена на другом диске, с помощью IB-170SK-B замену жёсткого диска можно осуществить, не выключая компьютер.

Внимание!

1. Температура жёсткого диска может превосходить 50°C. Он не вызовет ожогов, тем не менее, касаться его следует осторожно.
2. Жёсткий диск является чувствительным устройством, требующим аккуратного обращения.
3. Нельзя извлекать диск, пока он используется.
4. Удерживать диск следует за край, не касаясь печатной платы.
5. При возникновении неисправностей мы предоставляем исключительно ремонтные услуги и не несём ответственности за сохранность программного, аппаратного обеспечения и записанных данных.

ICY BOX®
